Tuotetyyppi	Puun ja muovin jyrsin (käsikäyttöinen jyrsin)
Merkki	Alpha Tools
Malli	AOF 1100
Syöttöjännite	230 V~ 50 Hz
Tehonkulutus	1020 W
Tyhjäkäyntinopeus	11 000 - 31 000 rpm (säädettävä)
Nostokorkeus (max. leikkaussyvyys)	40 mm
Kiristysholkit	Ø 8 mm ja Ø 6 mm
Profiilijyrsimen maksimi halkaisija	Ø 40 mm
Paino	3,3 kg
Äänenpainetaso (LWA)	87,9 dB(A)
Äänitehotaso (LPA)	100,9 dB(A)
Tärinä (aw)	2,7 m/s²
Suojausluokka	II (kaksoiseristys)
Karalukitus	Kyllä, jyrsimen vaihtoa varten
Nopeudensäätö	Elektroninen, säätökiekko
Syvyysrajoitin	Kyllä, asteikolla
Rinnakkaisohjain	Sisältyy, suoraa ohjausta varten
Kopiointikärki	Sisältyy, kuvioiden kopiointiin
Ohjausholkki	Ø 18 mm, sisältyy jigin avulla työskentelyyn
Imuletku	Ø 36 mm sisähalkaisija, liitäntä pölynimurille
Huolto	Puhdista ilma-aukot paineilmalla
Takuu	5 vuotta (materiaali-/valmistusvirheet)

Usein kysytyt kysymykset - AOF 1100 Alpha Tools

Miten vaihdan jyrsimen?

Irrota kone verkkovirrasta. Paina karalukitus (12) lukitaksesi akseli. Löysää liitosmutteri mukana toimitettavalla haarukka-avaimella, vaihda jyrsin ja kiristä mutteri uudelleen. Varmista, että jyrsin on kunnolla kiinni ennen käyttöä.

Miten säädän leikkaussyvyyden?

Aseta kone työkappaleen päälle. Löysää siipiruuvi (a) ja kiristyskahva (15). Laske konetta, kunnes jyrsin koskettaa työkappaletta. Kiristä kahva. Säädä syvyysrajoitin (3) asteikon avulla haluttuun syvyyteen ja kiinnitä se siipiruuvilla.

Mihin suuntaan jyrsitään?

Jyrsintä tulee aina tehdä jyrsimen pyörimissuuntaan nähden vastakkaiseen suuntaan (vastasuunta). Tämä estää takaiskun ja vammat. Älä koskaan jyrsie samaan suuntaan!

Mitkä turvatoimet ovat tärkeitä?

Lue koko käyttöohje. Käytä kuulo- ja silmäsuojaimia. Irrota kone verkkovirrasta aina ennen säätöä tai jyrsimen vaihtoa. Pidä konetta molemmin käsin. Varmista, että työkappale on kunnolla kiinnitetty. Käytä pölynimuria pölyjen poistoon.

Miten käytän rinnakkaisohjainta?

Aseta rinnakkaisohjaimen (13) ohjaustangot jyrsinpohjan (11) reikiin. Säädä haluttu etäisyys ja kiristä siipiruuvit (8). Ohjain mahdollistaa suorien, työkappaleen reunan suuntaisten leikkausten tekemisen.

Voinko käyttää pölynimuria?

Kyllä, kierrä imuletku (16) jyrsinpohjaan. Liitä pölynimuri, jonka letkun halkaisija on 36 mm. Imu on tärkeä terveyden kannalta, erityisesti puuta työstettäessä.

Mitä materiaaleja voin jyrsiä?

Jyrsin on suunniteltu puulle ja muoveille. Älä käytä metallille, kivelle tai muille koville materiaaleille. Noudata materiaalille sopivaa pyörimisnopeutta.

Miten huollan jyrsimen?

Käytön jälkeen puhdista moottorin ilma-aukot paineilmalla. Pidä kone puhtaana ja kuivana. Tarkista säännöllisesti jyrsinten kiristys ja johdon kunto. Anna ammattilaisen huoltaa tarvittaessa.

Mihin nopeudensäädin on tarkoitettu?

Nopeudensäädin (7) mahdollistaa jyrsimen pyörimisnopeuden säätämisen välillä 11 000–31 000 rpm. Käytä suurta nopeutta pienille halkaisijoille ja pientä nopeutta suurille halkaisijoille tai koville materiaaleille.

Miten käytän ohjausholkkia?

Kiinnitä ohjausholkki (9) jyrsinpohjaan. Aseta jigi työkappaleelle, holkki seuraa jigiä. Valmis kappale on suurempi holkin reunan ja jyrsimen reunan välisen eron verran. Ihanteellinen muotojen kopiointiin.

KÄYTTÖOHJE AOF 1100 Alpha Tools

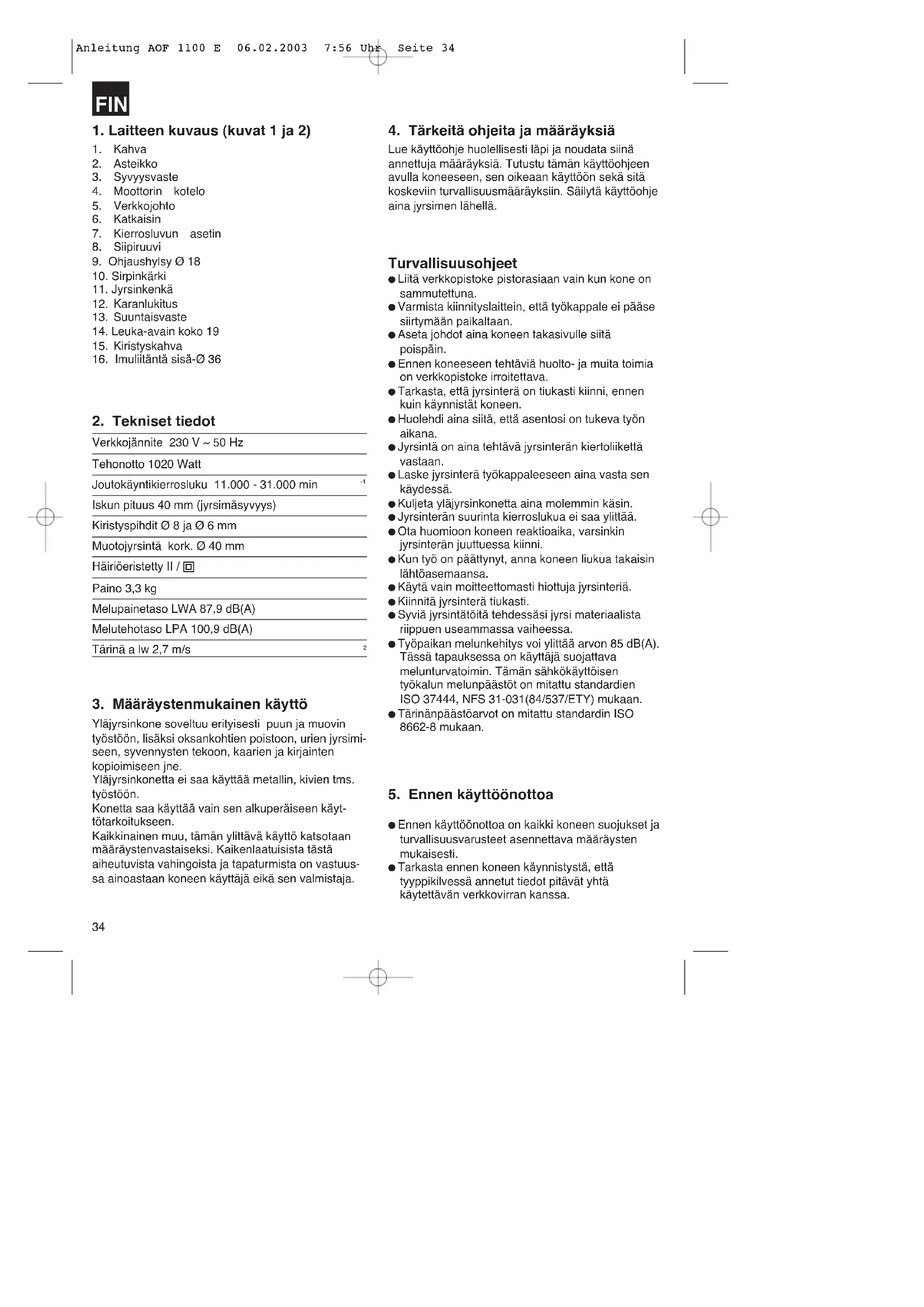

1. Laitteen kuvaus (kuvat 1 ja 2)

1. Kahva
2. Asteikko
3. Syvyysvaste
4. Moottorin kotelo
5. Verkkojohto
6. Katkaisin
7. Kierrosluvun asetin
8. Siipiruuvi
9. Ohjaushylsy ∅ 18
10. Sirpinkärki
11. Jyrsinkenkä
12. Karanlukitus
13. Suuntaisvaste
14. Leuka-avain koko 19
15. Kiristyskahva
16. Imuliitäntä sisä-∅ 36

2. Tekniset tiedot

Verkkojännite 230 V \~ 50 Hz

Tehonotto 1020 Watt

Joutokäyntikierrosluku 11.000 - 31.000 min

Iskun pituus 40 mm (jyrsimäsyvyys)

Kiristyspihdit ∅ 8 ja ∅ 6 mm

Muotojyrsintä kork. ∅ 40 mm

Häiriöeristetty II / ☐

Paino 3,3 kg

Melupainetaso LWA 87,9 dB(A)

Melutehotaso LPA 100,9 dB(A)

Tärinä a lw 2,7 m/s

3. Määräystenmukainen käyttö

Yläjyrsinkone soveltuu erityisesti puun ja muovin työstöön, lisäksi oksankohtien poistoon, urien jyrsimiseen, syvennysten teekoon, kaarien ja kirjainten kopioimiseen jne.

Yläjyrsinkonetta ei saa käyttää metallin, kivien tms. työstöön.

Konetta saa käyttää vain sen alkuperäiseen käyt-tötarkoitukseen.

Kaikkinainen muu, tämän yllittävä käyttö katsotaan määräystenvastaiseksi. Kaikenlaatuisista tästä aiheutuvista vahingoista ja tapaturmista on vastuussa ainoastaan koneen käyttäjä eikä sen valmistaja.

4. Tärkeitä ohjeita ja määräyksiä

Lue käyttöohje huolellisesti läpi ja noudata siinä annettuja määräyksiä. Tutustu tämän käyttöohjeen avulla koneeseen, sen oikeaan käyttöön sekä sitä koskeviin turvallisuusmääräyksiin. Säilytä käyttöohje aina jyrsimen lähellä.

Turvallisuusohjeet

• Liitä verkkopistoke pistorasiaan vain kun kone on sammutettuna.
• Varmista kiinnityslaittein, että työkappale ei pääse siirtymään paikaltaan.
• Aseta johdot aina koneen takasivulle siitä poispäin.
• Ennen koneeseen tehtäviä huolto- ja muita toimia on verkkopistoke irroitettava.
• Tarkasta, että jyrsinterä on tiukasti kiinni, ennen kuin käynnistät koneen.
• Huolehdi aina siitä, että asentosi on tukeva työn aikana.
• Jyrsintä on aina tehtävä jyrsinterän kiertollikettä vastaan.
• Laske jyrsinterä työkappaleeseen aina vasta sen käydessä.
• Kuljeta yläjyrsinkonetta aina molemmin käsin.
• Jyrsinterän suurinta kierroslukua ei saa ylittää.
• Ota huomioon koneen reaktioaika, varsinkin jyrsinterän juuttuessa kiinni.
• Kun työ on päättynyt, anna koneen liukua takaisin lähtöasemaansa.
• Käytä vain moitteettomasti hiottuja jyrsinteriä.
• Kiinnitä jyrsinterä tiukasti.
• Syviä jyrsintätöitä tehdessäsi jyrsi materiaalista riippuen useammassa vaiheessa.
• Työpaikan melunkehitys voi ylittää arvon 85 dB(A). Tässä tapauksessa on käyttäjä suojattava melunturvatoimin. Tämän sähkökäyttöisen työkalun melunpäästöt on mitattu standardien ISO 37444, NFS 31-031(84/537/ETY) mukaan.
• Tärinänpäästöarvot on mitattu standardin ISO 8662-8 mukaan.

5. Ennen käyttöönottoa

• Ennen käyttöönottoa on kaikki koneen suojukset ja turvallisuusvarusteet asennettava määräysten mukaisesti.
• Tarkasta ennen koneen käynnistystä, että tyyppikilvessä annetut tiedot pitävät yhtä käytettävän verkkovirran kanssa.

FIN

6. Kokoonpano ja käyttö

Huomio! Irroita sähköpistoke ennen kaikkia asennus- ja säätötoimia.

A.) Imuliitännän asennus (kuva 3)

Huomi! Terveydellisistä syistä on pölyn imupoistolaitteen käyttö ehdottomasti tarpeen.

Ruuvaa imuliitäntä (16) molemmin uppokantaruuvein (a) jyrsinkenkään (11) kiinni.

Imuliitäntä soveltuu kaikille imulaitteille (pölynimulaitteille), joiden imuletkun läpimitta on 36 mm.

B.) Suuntaisvasteen asennus (kuva 4)

• Työnnä suuntaisvasteen (13) ohjausakseli jyrsinkengän (11) reikiin (b).
• Säädä suuntaisvaste (13) halutun mittaiseksi ja kiinnitä se paikalleen siipiruuvein (8).

C.) Harpinkärjen asennus (kuva 5)

• Työnnä harpinkärki (10) suuntaisvasteen (13) ohjausakselille ja kiinnitä se siipiruuvilla (b).

- Aseta harpinkärki materiaalin päälle.

- Säädä haluttu säde työntämällä suuntaisvastetta (13) ja kiinnitä se paikalleen molemmilla siipiruuveilla (8).

- Käynnistä kone.

- Irroita kiristyskahva (15) ja siirrä konetta hitaasti alaspäin vasteeseen asti.

- Jyrsi urat, reunat yms. konetta tasaisesti eteenpäin työntäen. Kuljeta konetta molemmin käsin.

- Kun työ on valmis, vie kone takaisin ylös.

- Sammuta kone.

D. Ohjaushylsyn asennus (kuvat 6/7/8)

• Kiinnitä ohjaushylsy (19) jyrsinkenkään (11) molemmilla uppokantaruuveilla (f).
• Ohjaushylsyä (13) kuljetetaan kuljetusrenkaan (b) avulla sabluunaa (c) myöten.
• Työstökappaleen (d) tulee olla kuljetusrenkaan ulkoreunan ja jyrsimen ulkoreunan (e) eriämän verran suurempi, jotta syntyy tarkka kopio.

E.) Jyrsintyökalun asennus (kuva 9)

Huomio: irroita verkkopistoke!

• Helppo jyrsinterän vaihto karan lukittumisen avul la.
  ● Paina karan lukitusnuppia ja anna karan lukittua paikalleen (12).
• Löysennä hattumutteria leuka-avaimella.
  ● Vaihda jyrsinterä ja kiristä sitten hattumutteri leuka-avaimella.

Huomio: muista ottaa säätö- ja asennustyökalut pois ennen käyttöönottoa.

- Ota jyrsintyökalu pois päinvastaisessa järjestyksessä.

F.) Jyrsimäsyvyyden säätö (kuva 10)

• Aseta kone työstökappaleen yläpuolelle.
• Irroita siipiruuvi (a) ja kirstyskahva (15).
• Siirrä konetta hitaasti alaspäin, kunnes jyrsinterä koskettaa työstökappaletta.
• Kiristä kiristyskahva (15).
• Säädä syvyysvaste (3) asteikon (2) avulla haluttuun jyrsimäsyvyyteen ja kiinnitä se siipiruuvilla (a).
  ● Paina katkaisinta (6) koneen käynnistämiseksi.
• Säädä kierrosluvun asettimella (7) jyrsintyökalun kierrosluku halutun suuruiseksi.
• Irroita kiristyskahva (15) uudelleen ja laske jyrsinterä alas jyrsintätyön suorittamiseksi.
• Kun työ on valmis, on kone siirrettävä takaisin lähtöasemaansa.

Yläjyrsinkoneen kierrosluku riippuu työstettävästä materiaalista, työntönopeudesta ja käytetystä jyrsintyökalusta.

G.) Jyrsintäsuunta (kuva 11)

- Jyrsintä on aina tehtävä jyrsinterän kiertosuunnan vastaisesti (vastakulku). Muussa tapauksessa takapotkut voivat aiheuttaa tapaturmia.

H.) Muoto- ja reunajyrsintä (kuva 12)

• Muoto- (a) ja reunajyrsintätyöt (b) voidaan tehdä myös käyttäen erityisiä jyrsinteriä ja kuljetusrenkaita.
• Asenna jyrsinterä.
• Siirrä kone varovasti työkappaleeseen asti.
• Kuljeta ohjaustappia tai pallolaakeria (c) kevyesti painaen pitkin työstökappaletta.

FIN

Huomio:

• Työstömateriaalista riippuen on syvemmät jyrsintätyöt tehtävä useammassa vaiheessa.
• Pidä yläjyrsinkoneesta aina kiinni molemmin käsin.

7. Huolto

- Moottorin kuoren ilmanvaihtoraot on aina pidettävä avoimina ja puhtaina. Ne puhdistetaan parhaiten paineilmalla puhaltaen.

TR

Oikeus teknisiin muutoksiin pidätetään

Takkuuaika alkaa ostopäivänä ja sen pituus on 5 vuotta.

Takuu korvaa valmistusviat tai materiaali- ja toimintoviat. Tähän tarvittavia varaosia ja työaikaa ei laskuteta.

Välillisiä vahinkoja ei korvata.
