HASZNÁLATI ÚTMUTATÓ GMH 602 Güde

Az eredeti használati utasítás fordítása - Motoros sövénynyíró olló

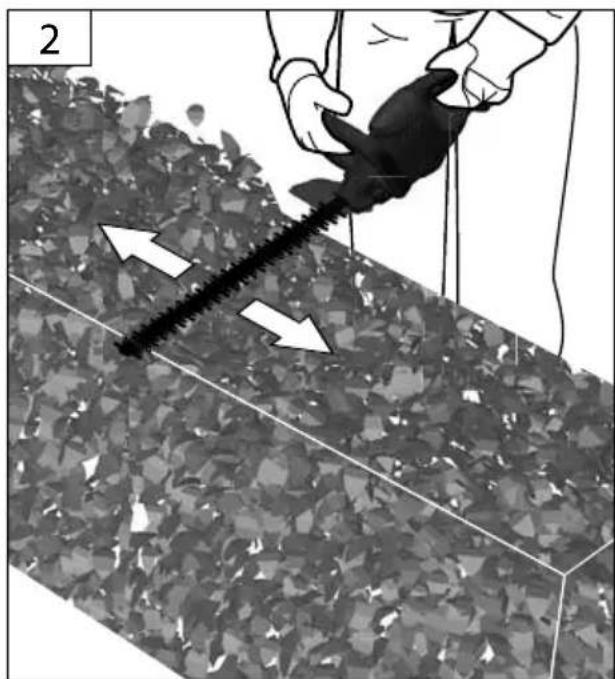

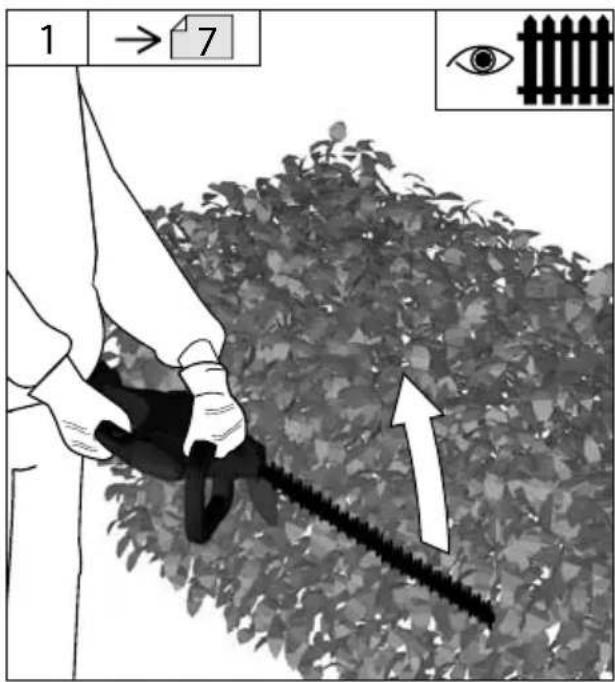

Munkavégzési utasítások SLO Napotki za delo

Szerelés SLO Montaža

Üzembe helyezés SLO Uvedba v pogon

Szerelés SLO Montaža

Műszaki Adatok Sövénynyíróolló GMH 602 Megrend.szám

Tartalom 25,4 ccm Motor teljesítménye 0,9 kW/1,2 PS Max. motor fordulatszám 8500 min

Késsebesség 1950 min

Tartály köbtartalma 0,39 l 0,59 l/h Üzemanyag keverék 1:40 Tartó hossza 720 mm Vágási hossz 620 mm Max. vágási vastagság 23 mm Súly 7,5 kg Zajártalom adatok akusztikus nyomás szint L

95,61 dB (A) Garantált akusztikus teljesítményszint L

104,6 dB (A) Garantált akusztikus teljesítményszint L

107 dB (A) mérve… szerint

2000/14/ EG; K bizonytalanság = 3 dB (A) Hallásvédő eszköz használata ajánlott! Rezgésártalom adatok Rezgés emisszió érték a

Komplex rezgés adatok (Három irány vektorösszege) megfelelően kiderített EN ISO 10517 K bizonytalanság = 1,5 m/s

FIGYELMEZTETÉS: A rezgésszint az elektromos szerszám használatának megfelelően változni fog, és némely esetben meghaladhatja az útmutatókban megadott értéket. A vibráció szintje felhasználható az egyes elektromos berendezések összehasonlítására Az érték alkalmas a vibrációs terhelés felbecsülésére is. A vibrációs terhelés pontos meghatározásához, a munkaidő bizonyos szakaszában, azokat azidőket is gye

lembe kell venni, amikor a készülékki van kapcsolva, vagy bár működik, deténylegesen nem dolgoznak vele. Ez a teljesmunkaidőre vonatkozó vibrációs terheléstlényegesen lecsökkentheti. Vezessen be kiegészítő biztonsági intézkedéseketa ő személy, vibráció elleni védelmére, pl: az elektromos szers

zámok ésberendezések műszaki karbantartása, a kezek melegen tartása, s a munkafolyamatok szervezése. MAGYAR Csak azután használja a szivattyút, miután gyelmesen elolvasta és megértette a kezelési útmutatót. Ismerkedjen meg az irányító elemekkel és a berendezés szabályszerű használatával! Tartsa be a biztonsági utasításokat. Viselkedjen gyelmesen harmadik személlyel szemben. A kezelő személy felelős a balesetekért és a harmadik személy biztonságáért. Az esetben, ha a gép bekapcsolásával és kezelésével kapcsolatban kételyei támadnak, forduljon a szerviz

szolgálathoz. A gépet kinti környezetben használja. Tilos a használata zárt, vagy rosszúl szellőztethető térsé- gekben Rendeltetés szerinti használat A sövényvágó olló élősövények és bokrok nyírására használatos magán- és kiskertekben..56

MAGYAR A készüléket kizárólag az alábbiakban leírtaknak megfelelően szabad használni. Ebben az utasításban foglalt általánosan érvényes előírások mellőzése követ- keztében beállt károkért a gyártó nem felelős A munkahelyen tartsa be a lokális balesetvédelmi előírásokat és biztonsági rendelkezéseket. FIGYELMEZTETÉS! Sebesülés veszély! A sövényvágó olló nem használható fűnyírásra, keményebb ágak és fa vágására, sem komposzta- nyag aprításra. Követelmények a gép kezelőjére A gép kezelője használat előtt gyelmesen olvassa el ahasználati utasítást. A készüléket nem használhatják korlátozott zikai, érzékszervi vagy mentális képességű, továbbá megfelelő tapasztalatokkal vagy ismeretekkel nem rendelkező személyek (gyermekek sem). Szakképesítés: A gép használatához, sza

kemberrel valófelvilágosításon kívül nem szükséges speciális szakképesítés. Minimális korhatár: A géppel kizárólag 16 éven felüliszemélyek dolgozhatnak. Kivételt képez a atal

korúakfoglalkoztatása szakképzés alatt az oktató felü- gyelete melletszakképzettség elsajátítása érdekében. A helyi előírások meghatározhatják a kezelő személy minimális életkorát. Képzés: A gép használatához elegendő szakember felvilágosításaresp. a használati utasítással való megismerkedés. Speciálisképzés nem szükséges. Maradékveszélyek Az összes biztonsági előírás betartása és helyes alkalmazása esetén is fennállnak bizonyos maradvá- nykockázatok.

• Halláskárosodás A bekapcsolt közelében hosszabb ideig tartózko- dó személyek halláskárosodást szenvedhetnek. Hallásvédő eszköz használata ajánlott!

• A hosszabb ideig tartó rezgésártalomnak, helytele

nül vezetett és kiértékelt gépnek kitett kezekből és karokból következő egészségkárosodás. Fennáll a mérgezés! A kipufogógázok, üzemanyagok és kenőanyagok mérgező hatásúak. A kipufogógázok belélegzése végzetes lehet! Ne használja a gépet zárt térben, ahol szén-mono

xid koncentrálódhat. Egési sebesülések veszélye! A gép egyes alkatrészei működés közben erősen felmelegednek. A forró alkatrészeket, pl. a motor és a zajtompítót ne érintse meg! A készülék forró részeinek megérintése égési sebeket okozhat. A kikapcsolást követően először hagyja kihűlni a készüléket. Robbanásveszély A benzin és benzingőzök könnyen belobbannak, illetve robbannak. Ne dolgozzon a készülékkel robbanásveszélyes kö

zegben, amelyben tűzveszélyes folyadékok, gázok vagy porok találhatók. A motort kizárólag kikapcsolt állapotban szabad tankolni. A készülék közelében ne tároljon semmilyen üzemanyagot. Soha ne raktározza el a készüléket úgy, hogy a tartályában benzin van, olyan épületben, amelyben a benzingőzök esetlegesen nyílt lánggal vagy szikrákkal érintkezhetnek. Tűzveszély! Tilos a dohányzás és nyilt láng használata Soha ne használja a készüléket tűzveszélyes anya

gok közelében. Az üzemanyag nagy mértékben tűzveszélyes. A benzint kizárólag e célnak megfelelő edényben szabad tárolni. Az üzemanyagot kizárólag kinti környezetben szabad a gépbe tölteni. Tilos nyílt láng közelében, pl. égő cigaretta. Az üzemanyagot kizárólag a gép startolása előtt töltse a tartályba. Tilos a motor üzemeltetése közben eltávolítani a benzintartály kupakját, vagy üzemanyagot tölteni a gépbe, ha a motor forró. A használatot követően hagyja legalább 5 percig hűlni a készüléket, mielőtt üzemanyagot öntene bele. Ügyeljen arra, hogy az üzemanyag ne folyjon ki. Az esetben, ha a benzin kiömlik, ne kapcsolja be a motort. A gépről távolítsa el a kiömlött benzint, s minden begyújtási kísérletet akadályozzon meg addig, ameddig az üzemanyag, a gép felszínéről, el nem párolog. Ismét rögzítsen minden burkolóelemet és sapkát az üzemanyagtartályon. Az üzemanyagtartályt kizárólag kültérben ürítse A használati útmutató betartása ellenére létezhetnek maradványkockázatok.D

Viselkedés kényszerhelyzetben Igyekezzen a balesetnek megfelelően elsősegélyt nyújtani,s minél hamarabb biztosítson be orvosi segítséget. Asebesültet nyugtassa meg, s védje további balesettől.Az esetleges balesetek miatt a munkahelyen, a DIN 13164norma követelménye sze- rint, mindig legyen kéznél,elsősegély nyújtáshoz, kézi patika. Amit, szükség esetén,a kézi patikából kivesz, azonnal pótolja vissza. Ha segítségre van szüksége, tüntesse fel az alábbiadatokat:

1. A baleset színhelye

3. A sebesültek száma

4. A sebesülések típusa

SymbolySymboly Figyelmeztetés/vigyázz!! A személyi sérülések kockázatának csökkentése érdekében olvassa el a felhasználói útmutatót. Viseljen védő szemüveget Hallásvédő eszköz használata ajánlott! Viseljen védő sisakot Viseljen biztonsági munkacipőt átvágs elleni védelemmel, érdes talppal és acél orral! Viseljen védő munkakesztyűket Lassan Gyorsan Daruhasználat A motoron végzendő munkák előtt kapcsol- ja ki a motort és távolítsa el a gyújtógyertya dugaszát. Óvakodjon a vágott sérülésektől! Vigyázat, kirepülő tárgyak! Tartsa be a géptől a biztonságos távolsá- got! (min. 10 m) Vigyázat, forró felület! Egési sebesülések veszélye! Vigyázz! Magas feszültség! Figyelem! Robbanásveszély Fennáll a mérgezés! A gépet kinti környezetben használja. Tilos a használata zárt, vagy rosszúl szellőztethető térségekben Védje nedvesség ellen. A gépet nem szabad esőnek kitenni. Tilos a dohányzás és nyilt láng használata A gépen végzendő munkák előtt kapcsolja ki a motort. Ne nyomja erősen! A motort kizárólag kikapcsolt állapotban szabad tankolni.

CE jelzet Védje nedvesség ellen A csomagolást felállított helyzetben tartsa58

Biztonsági Tudnivalók

FIGYELMEZTETÉS Olvassa el az összes biztonsági utasítást és rendel- kezést. Az alábbi utasítások hibás betartása áramütés, tűz és/vagy súlyos balesetveszélyt jelent. A jövőbeni újraolvasáshoz őrizzen meg minden biztonsági utasítást és rendelkezést. A gép üzemeltetése alatt idegen személyeket, gyerekeket és állatokat, tartson a géptől biztonságos távolságban. A minimális biztonsági távolság 10 m. Viseljen megfelelő munkaruházatot, pl. csúszás- mentes talpú munkacipőt, védőszemüveget, fülvédőt! Soha ne viseljen bő ruhákat vagy ékszereket. A haját, ruházatát és kesztyűjét tartsa a mozgó alkatrészektől távol, mivel azok elkaphatják azokat. Soha ne használ- ja a berendezést mezítláb vagy nyitott szandálban. A vágókések beszorulása esetén haladéktalanul kapc- solja ki a gépet, és távolítsa el az adott tárgyat. Munkavégzés előtt nézze meg, hogy a kerítésen, kerítésben nem találhatók-e nem látható tárgyak. Áramütés veszély, legalább 10 méter távolság a felsővezetékektől. Munkavégzés közben a gépet tartsa mindkét kezével zen és el a testétől. A gép használata során minden esetben ügyeljen a biztonságos, x testtartásra, különösen ha fellépőt vagy létrát használ. Tartsa minden testrészét biztonságos távolságban a késektől. Ha a kés mozog, ne próbálja meg se eltávolítani, se tartani a vágni kívánt anyagot. A beszorult darabokat kizárólag akkor távolítsa el, ha a készülék kikapcsolt állapotú. A sövényvágó olló használat során tanúsított pillanatnyi gyel- metlenség súlyos személyi sérüléshez vezethet. A sövényvágó ollót mindig a markolatánál fogva, kikapcsolt állapotban hordozza. Az olló szállításakor vagy tárolásakor mindig helyezze fel a védőburkolatot. A készülék gondos használata csökkenti a személyi sérülés kockázatát. Az náradia szerszámot a szigetelt markolatnál fog- va tartsa, mert a vágókés nem látható kábelekbe, vezetékekbe vághat bele. Ha a vágókés áram alatt lévő vezetékkel érintkezik, a kisgép fém részei áram alá kerülhetnek, és áramütést okozhatnak. A géppel folytatott munkavégzés során biztosítson megfelelő fényforrást ill. látási viszonyokat. Óvatosan hátráljon, felbukás veszélye! Járjon! Ne fusson! A BE/KI kapcsoló és a biztonsági kapcsoló blokkolása tilos. A gépet kizárólag akkor indítsa el, ha standard munkavégzési pozícióban található. Minden üzembe helyezés előtt ellenőrizze a csavaros és a toló csatlakozókat, szintén a biztonsági berendezéseket tartanak-e, helyesen be vannak-e szorítva, s a mozgó részek akadálymentes és könnyű futnak-e. Szigorúan tilos a gépre felszerelt védőberendezéseket leszerelni, kicserélni, nem a rendeltetésnek megfelelően használni, vagy más gyártóktól származó biztonsági berendezéseket használni. Tilos a berendezés használata az esetben, ha hibás, vagy a biztonsági berendezés meg van károsodva. A kopott és hibás alkatrészeket haladéktalanul cserélje ki. Üzemanyag keverék Figyelem! Minden esetben ügyeljen a helyes üzema- nyagarány betartására. Figyelem! Soha ne használjon régi üzemanyag- keveréket, mivel idővel elkülönülnek az összetevői, és a motor kenése már nem biztosított. Ne hagyja hosszabb ideig, hetekig-hónapokig a tartályban a keveréket, mert fennáll a veszélye, hogy elkülönülnek az összetevői. Kizárólag minőségi 2-ütemű olajat használjon, így megakadályozhatja a robbanómotor károsodását. A fenti pontok be nem tartásából következő károkra a jótállás nem vonatkozik! Ugyanez érvényes a gép túlterheléséből következő károkra is!

Karbantartás A motoron végzendő munkák előtt kapcsolja ki a motort és távolítsa el a gyújtógyertya dugaszát. Várjon, míg a gép forgó részei megállnak, s a berendezés teljesen kihűl! Javításokat és azokat a munkákat, melyeket a has- ználati utasítás nem tartalmaz, kizárólag autorizált szakemberek végezhetik! Csak eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon! Tartsa mindig tisztán a gépet, különösen pedig a szellőző nyílásokat. Soha ne tisztítsa a gépházat vízsugárral! Ne tisztítsa a gépet és annak tartozékait oldószerek- kel, gyúlékony vagy mérgező anyagokkal, csak egy megnedvesített rongyot használjon, miután ellenőrizte hogy a gép áramtalanítva van. A gép mozgó részeit kenje be olyan olajjal, mely nincs káros hatással a környezetre! Minden használatot követően gondosan tisztogassa meg a vágólécet. Törölje át olajjal átitatott ruhadara- bbal, vagy permetezze be fémek ápolására alkalmas spray-vel. MAGYAR59

A tompa, elgörbült vagy sérült késeket haladéktalanul ki kell cserélni. Kizárólag rendszeresen karbantartott és kezelt gép lehet megbízható segédeszköz. Elégtelen karbant

artás és kezelés előre nem látható balesetekhez és sérülésekhez vezethet. Szükség esetén nézze meg a pótalkatrész listát a www.guede.com honlapon A szerszámot száraz helyen tárolja. Kiselejtezés: A megsemmisítésre vonatkozó utasítások a kés- züléken vagy csomagolásán elhelyezett piktogramok- ból következnek. Hibás és/vagy tönkrement eszközök át kell adni az illetékes hulladékgyűjtő telepre. A csomagolás megsemmisítése A csomagolás óv a szállítás közben fenyegető sérülésektől. A csomagolóanyagok általában környe- zetvédelmi és hulladékgazdálkodási szempontok alapján kerülnek kiválasztásra, ezért újrahasz- nosíthatók. A csomagolóanyag újrahasznosítása csökkenti a hulladékmennyiséget. Egyes csomago- lóanyagok (pl. fóliák, styropor®) gyermekekre nézve veszélyt jelenthetnek. Fulladásveszély! A csomagolás egyes részeit gyermekektől távol tárol- ja, és a lehető leggyorsabban semmisítse meg. Jótállás Jótállás időtartalma 12 hónap ipari használat esetén, fogyasztó esetén 24 hónap, jótállás a készülék meg- vétele napján kezdődik. A jótállás kizárólag az anyagi, vagy gyártási hibákból eredő elégtelenségekre vonatkozik. Reklamáció esetén fel kell mutatni az eredeti, a vásárláskor kapott, s a vásárlás dátumával ellátott iratot. A jótállás nem vonatkozik a géppel való szaktalan használat következtében bekövetkező hibákra, pl. a gép túlterhelése, erőszakos használata, vagy idegen tárgyakkal való megrongálódása.A használati utasítás mellőzése következményeire, szerelési és szokásos, normális elhasználódásra sem vonatkozik a jótállás. Fontos információk az ügyfél részére Felhívjuk a felhasználó gyelmét, hogy mind a jótállá

si időben, mind annak lejártát követően visszaadásra kizárólag az eredeti csomagolásban kerülhet sor. Ez- zel hatékonyan megelőzhetők a berendezés szállítás közbeni megsérülése, illetve a vitás reklamációs ese- tek. A készüléket az eredeti csomagolása optimálisan óvja, és így biztosított a reklamációs igény mielőbbi feldolgozása. Szervíz Vannak kérdései? Reklamáció? Szüksége van pótalka- trészekre, vagy használati utasításra? Honlapunkon a www.guede.com címen szervíz terén gyorsan, bürökráciát kizárva segítségére leszünk. Kérem, segítsen, hogy segíthessünk. Hogy gépét reklamáció esetén identikálhassuk, szükségünk van a gyártási számra, a szortiment tételszámára és a gyártási évre. Ezek az adatok fel vannak tüntetve a tipus cimkén. Hogy mindig kéznél legyenek, kérem, jegyezze fel az lábbiakban. Gyártási szám: Megrendelési szám Gyártási év: Tel.: [phone] / 700-360 Fax: [phone] E-Mail: [e-mail] MAGYAR60

Gépszemle és karbantartási terv Rendszeres karbantartási időközök Minden üzembe- helyezés előtt Minden üzemből vló kiiktatás után Havonta 12 Hóna- ponként 24 Hóna- ponként Levegőszűrő Ellenőrzés

Gyújtógyer- tya kulcs Ellenőrzés Tisztítsa ki

Kés/kasza- penge Tisztítsa ki

Üzemzavarok kikeresése Üzemzavar

Eltávolítás A motor nem startol Üres tartály/Elégtelen üzemanyag Töltse fel az üzemanyagot!

Nem használta a szivatót Dolgozzon a szivatóval!

Nem megfelelő üzemanyag, raktározás az üzemanyagtartály kiürítése nélkül, nem megfelelő benzin Ürítse ki az üzemanyagtartályt és a karburátort! Tankoljon a gépbe friss benzint! Szennyezett gyújtógyertya(az elektró- dokon szénmaradékok), s az elektródok távolsága túlságosan nagy. A gyertyát tisztítsa ki, ellenőrizze a gyer- tya hőértékét, a gyertyát szükség esetén cserélje ki, s állítsa be az elektródok távolságát 0,6-0,8mm-re.

A gyújtógyertya a benzintől (túlszíva- tott motor) nedves A gyújtógyertyát szárítsa ki, majd szerelje vissza!

Szennyezett gyújtógyertya(az elektró- dokon szénmaradékok), s az elektródok távolsága túlságosan nagy. A gyertyát tisztítsa ki, ellenőrizze a gyer- tya hőértékét, a gyertyát szükség esetén cserélje ki, s állítsa be az elektródok távolságát 0,6-0,8mm-re.

Szennyezett légszűrő Tisztitsa ki vagy cserélje ki a levegőszűrőt

Az üzemanyag keverék nem megfelelő (túlságosan sok az olaj) Töltse fel az üzemanyagot!

Az azonosság megitélésének a módja

Garantált akusztikus teljesítményszint

Műszaki dokumentáció összeállításra felhatalmazva
