S3_WL503DC - Lámpa Vonroc - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen S3_WL503DC Vonroc PDF formátumban.
| Terméktípus | LED-es újratölthető munkalámpa |
| Márka | Vonroc |
| Modell | S3_WL503DC |
| Névleges feszültség | 20 V |
| Fényteljesítmény (I / II üzemmód) | 10 W / 20 W |
| Fényáram (I / II üzemmód) | 900 lm / 1800 lm |
| Színhőmérséklet | 6500 K (hideg fény) |
| Védelmi fokozat | IP20 (csak beltéri használatra) |
| Súly (csak a lámpa) | 1,0 kg |
| Mellékelt akkumulátor | 1 x Lítium-ion 20 V 4,0 Ah (CD803AA modell) |
| Mellékelt töltő | Gyorstöltő 220-240 V, 50 Hz (CD802AA modell) |
| 4 Ah akkumulátor töltési ideje | Körülbelül 120 perc |
| Maximális üzemidő (I üzemmód / 4 Ah akku) | 8 óra |
| Világítási módok száma | 2 (I: 900 lm, II: 1800 lm) |
| Szögállítás | Test elforgatása 300°-ig |
| Felfüggesztő horog | Igen, az alapba integrálva |
| Fényforrás típusa | Nem cserélhető LED |
| Karbantartás és tisztítás | Enyhén nedves puha rongy, oldószerek nélkül |
| Garancia | Jogi garancia a gyártási hibákra |
| Biztonsági előírások | Kettős szigetelés (II. osztály), CE |
Gyakran ismételt kérdések - S3_WL503DC Vonroc
Felhasználói kérdések a következőről S3_WL503DC Vonroc
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Lámpa PDF formátumban ingyenesen! Találja meg kézikönyvét S3_WL503DC - Vonroc és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. S3_WL503DC márka Vonroc.
HASZNÁLATI ÚTMUTATÓ S3_WL503DC Vonroc
HU Eredeti használati utasítás fordítása 28

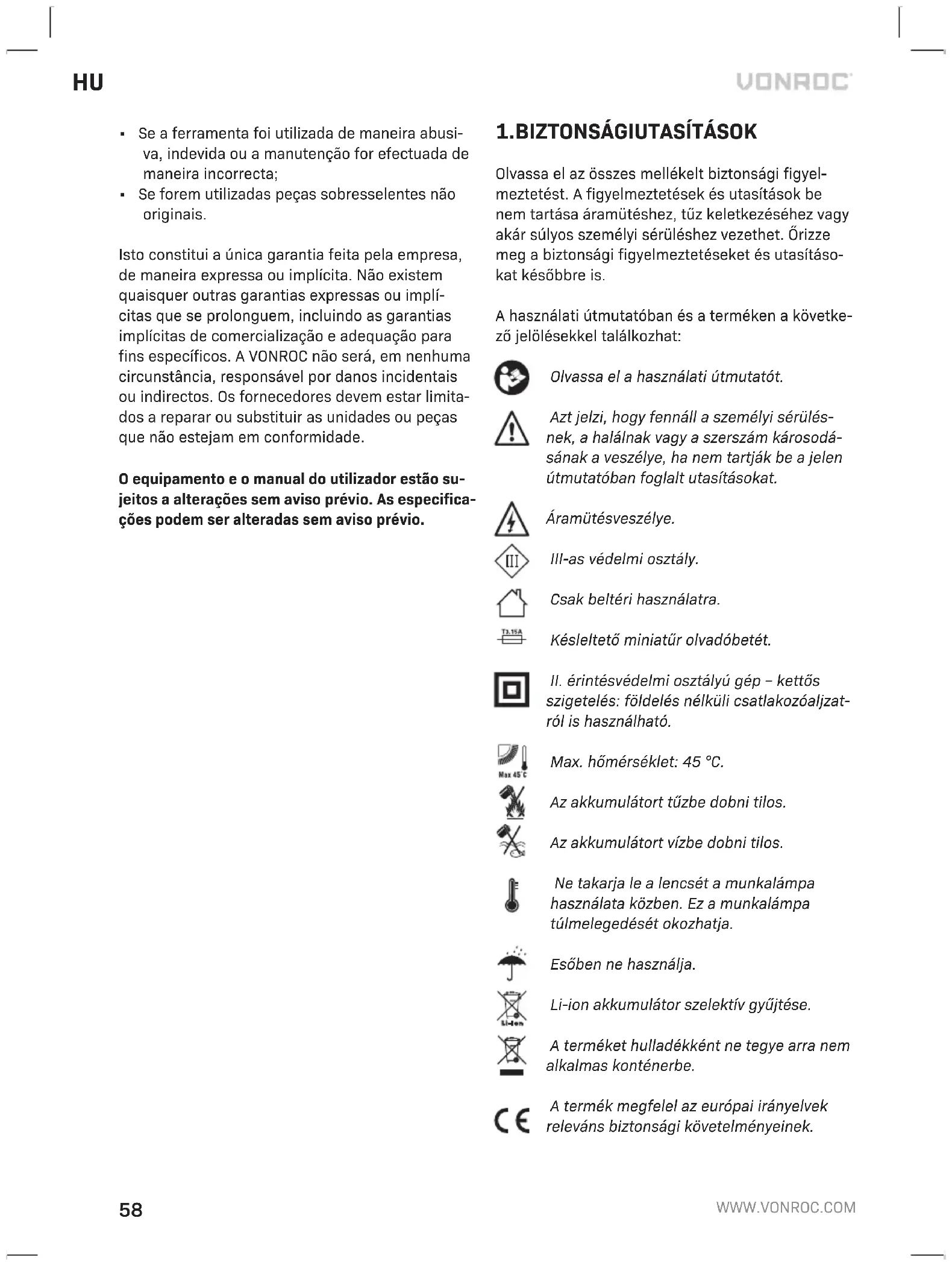

1. BIZTONSÁGIUTASÍTÁSOK
Olvassa el az összes mellékelt biztonsági figyelmeztetést. A figyelmeztetések és utasítások be nem tartása áramütéshez, tűz keletkezéséhez vagy akár súlyos személyi sérüléshez vezethet. Órizze meg a biztonsági figyelmeztetéseket és utasításokat későbbre is.
A használati útmutatóban és a terméken a következő jelölésekkel találkozhat:
Olvassa el a használati útmutatót.
Azt jelzi, hogy fennáll a személyi sérülésnek, a halálnak vagy a szerszám károsodásának a veszélye, ha nem tartják be a jelen útmutatóban foglalt utasításokat.
Áramütésveszélye.
III-as védelmi osztály.
Csak beltéri használatra.
Késleltető miniatür olvadóbetét.
II. érintésvédelmi osztályú gép – kettős szigetelés: földelés nélküli csatlakozóaljzatról is használható.
Max. hömérséklet: 45 °C.
Az akkumulátort tűzbe dobni tilos.
Az akkumulátort vízbe dobni tilos.
Ne takarja le a lencsét a munkalámpa használata közben. Ez a munkalámpa túlmelegedését okozhatja.
Esőben ne használja.
Li-ion akkumulátor szelektív gyűjtése.
A terméket hulladékként ne tegye arra nem alkalmas konténerbe.
A termék megfelel az európai irányelvek releváns biztonsági követelményeinek.
A MUNKALÁMPÁRA VONATKOZÓ BIZTONSÁGI FIGYELMEZTETÉSEK
a) Kérjük, olvassa el és tartsa be az akkumulátorhoz vagy az akkumulátorhoz tartozó elektromos szerszámhoz mellékelt összes biztonsági figyelmeztetést és utasítást.
b) Ne dolgozzon a tölthető munkalámpával veszélyes területeken.
c) A tölthető munkalámpa automatikus kikapcsolása után ne nyomja tovább a főkapcsoló gombot. A munkalámpát először fel kell tölteni.
d) A fénysugarat tilos közvetlenül emberekre vagy állatokra irányítani, illetve tilos abba belenézni (még távolról is).
e) Ne takarja le a lencsét a tölthető munkalámpa használata közben. A munkalámpa működés közben felmelegszik, és a felgyülemlett hő égési sérülést okozhat.
f) Ne használja a tölthető munkalámpát közúti forgalomban. A tölthető munkalámpa nem engedélyezett közúti forgalomban történő megvilágításra.
g) Ne engedje, hogy a tölthető munkalámpát gyermekek használják. Ez a készülék kifejezetten professzionális használatra készült. A gyermekek véletlenül megvakíthatják magukat vagy másokat.
AZ AKKUMULÁTORRAL KAPCSOLATOS BIZTONSÁGI FIGYELMEZTETÉSEK
a) Ne bontsa szét az akkumulátort. Rövidzárlat veszélye.
b) Höbehatástól védje az akkumulátort, pl. ne tegye ki folyamatos erős napsugárzásnak, tűztől, víztől és más nedvességtől is védje. Robbanásveszély.
c) Ha az akkumulátor sérült, vagy rendellenesen használják, gözök áramolhatnak belőle. Szel- lőztesse át a munkaterületet, és ha egészségi panaszai vannak, kérjen orvosi segítséget.
A gözök irritálhatják a légutakat.
d) Az akkumulátort csak a Vonroc termékéhez használja. Ezzel az intézkedéssel veszélyes túlterheléstől védi az akkumulátorát.
e) Az akkumulátor megsérülhet, ha a külsejét hegyes tárggyal (pl. szeggel, csavarhúzóval) vagy erőszakosan manipulálják. Belső rövidzárlat következhet be, amitől az akkumulátor leéghet, füstölhet, robbanhat vagy túlmelegedhet.
A TÖLTÖVEL KAPCSOLATOS BIZTONSÁGI FIGYELMEZTETÉSEK
Rendeltetésszerű használat
A töltővel csak CD801AA és CD803AA típusú tölthető akkumulátorcsomagokat szabad tölteni. Más típusú akkumulátor szétrobbanhat, személyi sérülést és anyagi kárt okozva.
a) A készüléket csökkent fizikai, érzékszervi vagy szellemi képességű személyek (gyermekeket is ideértve), valamint megfelelő tapasztalattal és tudással nem rendelkező személyek csak akkor használhatják, ha közben felügyelik őket vagy előzőleg ellátják őket a megfelelő utasításokkal.
b) Figyelni kell, nehogy a gyerekek játszanak a készülékkel.
c) Nem újratölthető elemek újratöltésével próbálkozni tilos!
d) Az akkumulátorok töltését jól szellőző helyen kell végezni!
2.A GÉPADATAI
Rendeltetésszerű használat
A munkalámpát arra tervezték, hogy hordozható fényforrásként ideiglenesen világítsanak vele száraz beltéri területeken. Nem alkalmas állandó jellegű szobavilágításra.
MÜSZAKI ADATOK
Ez az útmutató különböző készletekhez / cikkszámokhoz készült. A készlet megfelelő összetételéhez és tartalmához ellenőrizze a műszaki adatokat tartalmazó lenti táblázat vonatkozó cikkszámát.
| Modella-zonosító | Mellékeltakkumulátor(ok) | Mellékelt töltők |
| WL503DC | - | - |
| S_WL503DC | CD801AA CD802AA | |
| S2_WL503DC | 2 x CD801AA CD802AA | |
| S3_WL503DC | CD803AA CD802AA |
| A gép adatai | |
| Feszültség 20 V | --- |
| Teljesítmény (I) 10 W | |
| Teljesítmény (II) 20 W | |
| Fényteljesítmény (I) 900 lm | |
| Fényteljesítmény (II) 1800 lm | |
| Színhőmérséklet 6500 K | |
| Súly 1,0 kg | |
| Modellazonosító CD801AA | |
| Akkumulátor típusa Lítium-ion | |
| Feszültség 20 V | --- |
| Kapacitás 2,0 Ah | |
| Ajánlott töltő CD802AA | |
| Súly 0,3 kg |
| Modellazonosító CD802AA | |
| A töltő bemenete | 220–240 V, 50 Hz, 0,4 A |
| A töltő kimenete | 21 V—2,5 A |
| 2 Ah-s akkumulátor töltési ideje | 60 perc |
| 4 Ah-s akkumulátor töltési ideje | 120 perc |
| Ajánlott akkumulátorok | CD801AA, CD803AA |
| Súly | 0,36 kg |
| Modellazonosító CD803AA | |
| Akkumulátor típusa | Lítium-ion |
| Feszültség 20 V | --- |
| Kapacitás 4,0 Ah | |
| Ajánlott töltő CD802AA | |
| Súly | 0,65 kg |
VONROC VPOWER 20 V akkumulátorplatformból csak a következő akkumulátorokat használja.
Más akkumulátor használata súlyos sérüléshez és a szerszám károsodásához vezethet.
CD801AA 20 V, 2 Ah-s lítium-ion
CD803AA 20 V, 4 Ah-s lítium-ion
Ezek az akkumulátorok az alábbi töltővel is tölthetők. CD802AA Gyorstöltő
A VONROC VPOWER 20V platform akkumulátorai csereszabatosak minden VONROC VPOWER 20V akkumulátorplatformos szerszámmal.
LEÍRÁS
A szövegbeli számok a 2–3. oldal képeire utalnak.
- Hordfogantyú
- Lámpatest
- A lámpa burkolata
- Rögzítögomb
- A lámpa talapzata
- Akasztóhorog
- Főkapcsoló
- Akkumulátor
- Akkumulátortöltő
- Akkumulátor kioldógombja
- Akkumulátor LED-es gombja
- Akkumulátor LED-jelzőlámpák
- A töltő LED-jelzőlámpái
3. ÖSSZESZERELÉS
Az elektromos szerszámon végzett bárminemű munka előtt távolítsa el az akkumulátort.
Az akkumulátort első használat előtt először fel kell tölteni.
Az akkumulátor behelyezése a gépbe (D ábra)
A töltőre vagy a gépre csatlakoztatás előtt ellenőrizze, hogy az akkumulátor külseje tiszta és száraz legyen.
- Tegye az akkumulátort (8) a gép talpába a D ábrán látható módon.
- Kattanásig nyomja előre az akkumulátort a helyére.
Az akkumulátor kivétele a gépböl (D ábra)
- Nyomja meg az akkumulátor kioldó gombját (10)
- Vegye ki az akkumulátort a gépböl a D ábrán látható módon.
Az akkumulátor töltési állapotának ellenőrzése (E ábra)
- A töltöttségi szint ellenőrzéséhez nyomja meg röviden a gombot (11).
- Az akkumulátornak 3 LED-lámpája van. Ezek jelzik a töltöttségi szintet.
- Ha egyik lámpa sem villan fel, az akkumulátor lemerült, azonnal tölteni kell.
Az akkumulátor töltése a töltővel (E ábra)
- Vegye ki akkumulátort (8) a gépből.
- Fordítsa fejjel lefelé az akkumulátort (8) és csúsztassa a töltőre (9) az E ábrán látható módon.
- Ügyeljen, hogy az akkumulátor (8) teljesen be legyen helyezve a foglalatba.
- Csatlakoztassa a töltőt egy elektromos aljzathoz. Kis idő elteltével a gépen a LED jelzők (13) világítani kezdenek és jelzik a töltő állapotát.
A töltön 2 LED jelzőlámpa (13) van, amelyek mutat-ják a töltési folyamatot
| Piros LED állapot | Zöld LED állapot Töltő állapota | |
| Nem világít Nem | világít Nincs áram | |
| Nem világít Világít | Készenlét mód:- Nincs behelyezveakkumulátor vagy- Akkumulátorbehelyezve, dea töltés befeje-ződött | |
| Világít Nem világít | Akkumulátortöltődik | |
- A(z) 2 Ah-s akkumulátor teljes feltöltése akár 60 percet is igénybe vehet.
- A(z) 4 Ah-s akkumulátor teljes feltöltése akár 120 percet is igénybe vehet.
Az akkumulátor teljes feltöltése után húzza ki a töltődugót az aljzatból, és vegye ki az akkumulátort a töltőből.
Ha a gépet hosszabb ideig nem használják, jobb az akkumulátort töltött állapotban tárolni.
4. KEZELÉS
Főkapcsoló (B ábra)
- A munkalámpa bekapcsolásához válassza ki a kívánt üzemmódot (I/II) a főkapcsolóval (7).
- A munkalámpa kikapcsolásához válassza a „0” állást a főkapcsolóval (7).
| Üzemmód | Teljes-ítmény | Fényáram | Üzemidő(2 Ah-s akku-mulátor) | Üzemidő(4 Ah-s akku-mulátor) |
| I 10 W 900 | Im 4 óra | 8 óra | ||
| II | 20 W 1800 lm | 2 óra | 4 óra |
A lámpatest beállítása (C ábra)
A lámpatest (2) pozíciója 300 fokos tartományban forgatható fel-le irányban.
- Oldja ki a rögzítógombokat (4) a lámpatest (2) mindkét oldalán
- Állítsa a lámpatestet (2) a kívánt helyzetbe
- Rögzítse a helyére a lámpatestet (2) úgy, hogy mindkét oldalon meghúzza a rögzítógombokat (4).
Akasztóhorog („A” ábra)
A lámpa talapzatán (5) található egy akasztóhorog (6). Az akasztóhorog segítségével fejjel lefelé felakasztható a lámpa, hogy fentról megvilágítsa a munkaterületet. Amikor az akasztóhorgot (6) nem használja, akkor hajtsa azt vissza az eredeti helyzetébe a lámpa talapzatán (5).
5.KARBANTARTÁS
Tisztítás és karbantartás előtt mindig kapcsolja ki a gépet és vegye ki belőle az akkumulátort.
Ha az üvegburkolat megsérült, cserélje ki a lámpát. A sérült lámpák nem javíthatók, azokat le kell selejtezni.
A jelen lámpában található LED fényforrás nem cserélhető. Ha a LED fényforrás elérte életciklusa végét, a lámpát le kell selejtezni.
Tisztítás
A gép külsejét rendszeresen, lehetőleg minden használat után törölje át puha ronggyal. Makacs szennyeződésekhez használjon szappanos vízzel
átitatott ruhát. Ne használjon oldószert, benzint, alkoholt, ammóniát stb. Az ilyen vegyszerek kárt tesznek a munkalámpa szintetikus alkatrészeiben.
KÖRNYEZETVÉDELEM
nibás vagy feleslegessé vált elektromos, elektronikus készülékeket az ezzel foglalkozó gyűjtőpontokon kell leadni.
Csak EU országokban
Elektromos szerszámokat ne dobjon a háztartási hulladékok közé. Az elektromos és elektronikai hulladékokra vonatkozó, 2012/19/EK európai irányelv és annak a nemzeti törvénykezésbe történő átültetése értelmében az elhasználódott elektromos készülékeket külön kell gyűjteni és környezetbarát módon kell ártalmatlanítani.
JÓTÁLLÁS
A VONROC termékei a legmagasabb minőségi normák szerint készülnek, és az eredeti vásárlás napjától számított, törvényileg előírt időtartamig garantáljuk, hogy anyag- és gyártási hibáktól mentesen fognak működni. Ha a termékben ezen időszak alatt bármilyen hiba jelentkezik anyag- és/ vagy gyártási hiba miatt, kérjük, forduljon közvetlenül a VONROC vállalathoz.
A szavatosság nem érvényes a következő körülmények egyikére sem:
- Nem hivatalos szervizközpontok javítást vagy módosítást végeztek (vagy megkíséreltek javítást vagy módosítást végezni) a gépen;
- Normál elhasználódás és kopás;
- A szerszámot szabálytalanul vagy nem rendeltetésszerűen használták, vagy a karbantartása nem volt megfelelő;
- Nem eredeti pótalkatrészeket használtak.
A jelen garancia a vállalat által (akár kifejezetten, akár hallgatólagosan) biztosított kizárólagos garancia. Nem biztosítunk más garanciákat (sem kifejezett, sem beleértett garanciákat, ideértve az értékesíthetőségre és az adott célra való alkalmasságra vonatkozó hallgatólagos garanciákat is), amelyek a jelen garancia hatókörén túlmutatnak. A VONROC semmilyen esetben sem felelős semmilyen járulékos vagy következményes kárért. A forgalmazók jogorvoslati teendői az előírásoknak nem megfelelő egységek vagy alkatrészek javítására és cseréjére korlátozódnak.
A termék és a használati útmutató változtatásának jogát fenntartjuk. A műszaki adatok előzetes bejelentés nélkül változhatnak.
