S3_WL503DC - Lampă Vonroc - Manual de utilizare gratuit

Tip produs	Lampă de lucru reîncărcabilă LED
Marcă	Vonroc
Model	S3_WL503DC
Tensiune nominală	20 V
Putere luminoasă (modul I / II)	10 W / 20 W
Flux luminos (modul I / II)	900 lm / 1800 lm
Temperatură de culoare	6500 K (lumină rece)
Grad de protecție	IP20 (utilizare doar în interior)
Greutate (lampă singură)	1,0 kg
Baterie inclusă	1 x Litiu-Ion 20 V 4,0 Ah (model CD803AA)
Încărcător inclus	Încărcător rapid 220-240 V, 50 Hz (model CD802AA)
Timp de încărcare baterie 4 Ah	Aproximativ 120 minute
Autonomie maximă (modul I / baterie 4 Ah)	8 ore
Număr de moduri de iluminare	2 (I: 900 lm, II: 1800 lm)
Reglare unghi	Rotirea corpului la 300°
Cârlig de suspendare	Da, integrat în bază
Tip sursă de lumină	LED nereplasabil
Întreținere și curățare	Cârpă moale ușor umedă, fără solvenți
Garanție	Garanție legală împotriva defectelor de fabricație
Norme de siguranță	Izolație dublă (clasa II), CE

Întrebări frecvente - S3_WL503DC Vonroc

Ce baterii sunt compatibile cu lampa Vonroc S3_WL503DC?

Sunt recomandate doar bateriile platformei VONROC VPOWER 20V, în special modelele CD801AA (2,0 Ah) și CD803AA (4,0 Ah).

Cum se încarcă bateria?

Introduceți bateria în încărcătorul CD802AA inclus, conectați încărcătorul la o priză de 220-240 V. Indicatoarele luminoase arată starea: roșu fix = se încarcă, verde fix = încărcată. O baterie de 4 Ah durează aproximativ 120 minute pentru a se încărca complet.

Care este autonomia lămpii?

Cu o baterie de 4 Ah: 8 ore în modul I (900 lm) și 4 ore în modul II (1800 lm). Cu o baterie de 2 Ah: 4 ore în modul I și 2 ore în modul II.

Pot folosi lampa în exterior?

Nu, lampa este proiectată pentru utilizare doar în interior. Nu este protejată împotriva apei sau prafului (IP20). Nu o utilizați pe ploaie.

Cum se curăță lampa?

Utilizați o cârpă moale ușor umedă cu o soluție de săpun ușor. Nu utilizați niciodată solvenți precum benzină, alcool sau amoniac, care ar putea deteriora piesele sintetice.

Ce să fac dacă lampa nu se aprinde?

Verificați dacă bateria este introdusă corect și încărcată. Dacă problema persistă, scoateți bateria și reintroduceți-o. Asigurați-vă că butonul Pornire/Oprire este în poziția I sau II. Dacă lampa rămâne stinsă, contactați serviciul de asistență VONROC.

Sursa LED poate fi înlocuită?

Nu, LED-ul este nereplasabil. Când ajunge la sfârșitul vieții, lampa trebuie eliminată conform reglementărilor privind deșeurile electronice.

Care este garanția acestei lămpi?

VONROC garantează produsul împotriva defectelor de piese și manoperă pe durata legală de la data achiziției. Garanția nu acoperă uzura normală, utilizarea abuzivă sau reparațiile neautorizate.

Pot folosi lampa în timpul încărcării?

Nu, lampa de lucru nu este proiectată să funcționeze în timpul încărcării. Bateria trebuie scoasă din lampă pentru a fi încărcată.

Cum se reglează unghiul lămpii?

Slăbiți cele două butoane de blocare (4) de pe fiecare parte a corpului lămpii, înclinați corpul la unghiul dorit (până la 300°), apoi strângeți butoanele pentru a-l fixa.

MANUAL DE UTILIZARE S3_WL503DC Vonroc

Citiți avertizările de siguranță, avertizările de siguranță suplimentare și instrucțiunile. Nerespectarea avertizărilor de siguranță poate cauza producerea de electrocutări, incendii și/sau răniri grave. Păstrați manualul cu avertizările de siguranță și instrucțiunile de utilizare pentru referințe viitoare.

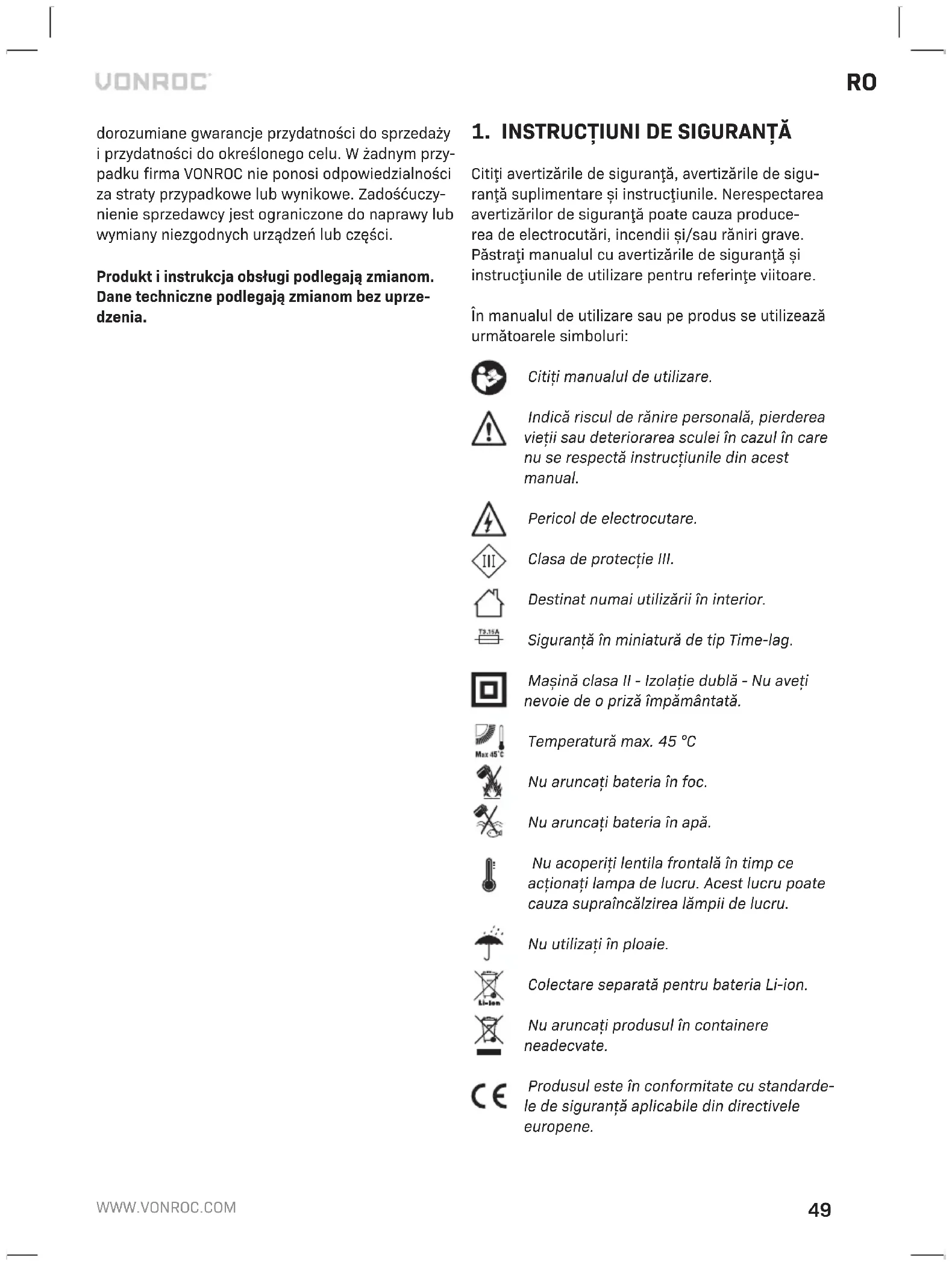

În manualul de utilizare sau pe produs se utilizează următoarele simboluri:

Citiți manualul de utilizare.

Indică riscul de rănire personală, pierderea vieții sau deteriorarea sculei în cazul în care nu se respectă instrucțiunile din acest manual.

Pericol de electrocutare.

Destinat numai utilizării în interior.

Siguranță în miniatură de tip Time-lag.

Maşină clasa II - Izolație dublă - Nu aveți nevoie de o priză împământată.

Temperatură max. 45 °C

Nu aruncați bateria în foc.

Nu aruncați bateria în apă.

Nu acoperiți lentila frontală în timp ce acționați lampa de lucru. Acest lucru poate cauza supraîncălzirea lămpii de lucru.

Nu utilizati în ploaie.

Colectare separată pentru bateria Li-ion.

Nu aruncați produsul în containere neadecvate.

Produsul este în conformitate cu standardele de siguranță aplicabile din directivele europene.

AVERTIZĂRI DE SIGURANȚĂ PENTRU LAMPA DE LUCRU

a) Vă rugăm să citiți și să respectați toate avertis- mentele și instrucțiunile de siguranță anexate cu bateria sau cu unealta electrică cu care a fost furnizată bateria.
b) Nu lucrați cu lumina de lucru reîncărcabilă în zone periculoase.
c) După oprirea automată a becului de lucru reîncărcabil, nu continuați să apăsați butonul Pornit/Oprit. Lampa de lucru trebuie reîncărcată mai întâi.
d) Nu îndreptați fasciculul de lumină către persoane sau animale și nu priviți în raza de lumină (nici măcar de la distanță).
e) Nu acoperiți lentila frontală în timp ce utilizați lampa de lucru reîncărcabilă. Lampa de lucru se încălzește în timpul funcționării și poate provoca arsuri atunci când se acumulează căldura.
f) Nu utilizati lampa de lucru reîncărcabilă în traficul rutier. Lampa de lucru reîncărcabilă nu este aprobată pentru iluminare în traficul rutier.
g) Nu le permiteți copiilor să folosească lumina de lucru reîncărcabilă. Este concepută numai pentru uz profesional. Copiii pot provoca neintentionat orbirea lor sau a altor persoane.

AVERTISMENTE DE SIGURANTĂ PENTRU ACUMULATOR

a) Nu deschideti accumulatorul. Pericol de scurtcircuitare.
b) Protejati acumulatorul împotriva căldurii, de ex. împotriva expunerii puternice la soare, foc, apă și umiditate. Pericol de explozie.
c) În cazul deteriorării și utilizării necorespunzătoare a accumulatorului, pot fi emiși vapori. Ventilați zona și solicitați asistență medicală în caz de sesizări. Vaporii pot irita sistemul respirator.
d) Utilizați acumulatorul numai împreună cu produsul dvs. Vonroc. Numai această măsură protejează acumulatorul împotriva supraîncăr-cării periculoase.
e) Acumulatorul poate fi deteriorat de obiecte ascuțite, cum ar fi cuie sau șurubelnițe sau prin forță aplicată extern. Poate apărea un scurtcircuit intern și acumulatorul poate arde, exploda sau supraîncălzi.

AVERTISMENTE DE SIGURANTĂ PENTRU STA- ȚII DE ÎNCĂRCARE

Domeniul de utilizare

Încărcați doar accumulatorii de tip CD801AA și CD803AA cu încărcătorul. Alte tipuri de accumulatori pot exploda provocând rănire personală și daune.

a) Aparatul nu trebuie utilizat de către persoane (inclusiv copii) cu capacitați fizice, senzoriale sau mentale reduse, sau de către persoane lipsite de experiență și cunoștințe, cu excepția cazului în care acestea au fost supravegheate și instruite.
b) Nu lăsați copiii nesupravegheați să se joace cu aparatul.
c) Nu reîncărcați bateriile ne-reîncărcabile!
d) în timpul încărcării, accumulatorii trebuie amplasati într-o zonă bine ventilată!

2. INFORMAȚII CU PRIVIRE LA MAȘINĂ

Domeniul de utilizare

Lampa de lucru este concepută ca sursă de iluminare mobilă, pentru utilizarea temporară în spații interioare uscate. Aceasta nu este adecvată pentru iluminarea permanentă a camerelor.

SPECIFICATII TEHNICE

Acest manual a fost realizat pentru diferite numere de seturi/articole. Verificați numărul articolului corespunzător în tabelul de specificații de mai jos pentru a vedea compoziția și conținutul exact al setului.

Nr. model Baterii incluse		Încărcătoare incluse
WL503DC	-	-
S_WL503DC	CD801AA CD802AA
S2_WL503DC	2 x CD801AA CD802AA
S3_WL503DC	CD803AA CD802AA

Informații despre mașină
Tensiune 20 V	---
Putere (I) 10 W
Putere (II) 20 W
Flux luminos (I) 900 lm
Flux luminos (II) 1800 lm
Temperatură culoare 6500 K
Greutate 1,0 kg

Nr. model CD801AA
Tip accumulator Litiu ion
Tensiune 20 V	---
Capacitate 2,0 Ah
Încărcător recomandat CD802AA
Greutate 0,3 kg

Nr. model CD802AA
Intrare încărcător 220-240V, 50Hz	0,4A
Ieșire încărcător	21V=2,5A
Timp de încărcare accumulator 2Ah	60 minute
Timp de încărcare accumulator 4Ah	120 minute
Accumulatori recomandați	CD801AA, CD803AA
Greutate	0,36 kg

Nr. model CD803AA
Tip accumulator	Litiu ion
Tensiune 20 V	——
Capacitate 4,0 Ah
Încărcător recomandat CD802AA
Greutate	0,65 kg

Utilizați numai următoarele baterii ale platformei VONROC VPOWER 20 V. Utilizarea altor baterii poate provoca vătămări corporale grave sau defectarea sculei.

CD801AA 20 V, 2 Ah Litiu-Ion

CD803AA 20 V, 4 Ah Litiu-Ion

Următorul încărcător al dispozitivului poate fi utilizat pentru a încărca aceste baterii.

CD802AA încărcător rapid

Bateriile platformei VONROC VPOWER 20V sunt interschimbabile cu toate uneltele VONROC VPOWER 20V.

DESCRIERE

Numerele din text se referă la diagramele de la paginile 2-3.

1. Mâner de transport
2. Corp lampă
3. Capac lampă
4. Buton de blocare
5. Bază lampă
6. Cârlig de suspendare
7. Comutator de pornire/oprire
8. Acumulator
9. Încărcător accumulator
10. Buton eliberare accumulator
11. Buton cu LED pentru accumulator
12. Indicatori accumulator LED
13. Indicatori LED încărcător

3. INSTALAREA

Înainte de orice lucrare asupra sculei, decuplați acumulatorul.

Înainte de prima utilizare, accumulatorul trebuie să fie încărcat.

Introducerea accumulatorului în maşină (Fig. D)

Asigurați-vă că exteriorul acumulatorului este curat și uscat înainte de a îl conecta la accumulator sau la mașină.

1. Introduceți acumulatorul (8) în suportul mașinii, așa cum este indicat în Fig. D.
2. Apăsați acumulatorul înainte până când se fixea- ză în poziție.

Scoaterea accumulatorului din maşină (Fig. D)

1. Apăsați butonul de deblocare a accumulatorului (10)
2. Trageți acumulatorul din mașină, așa cum este indicat în Fig. D.

Verificarea nivelului de încărcare a accumulatorului (Fig. E)

• Pentru a verifica nivelul de încărcare a acumulatorului, apăsați scurt butonul (11) de pe accumulator.
• Acumulatorul are 3 lumini cu LED care indică nivelul de încărcare.
• Atunci când nu se aprinde niciunul dintre indicatori, accumulatorul este descărcat și trebuie să fie încărcat imediat.

Încărcarea accumulatorului folosind încărcătorul (Fig. E)

1. Scoateți acumulatorul (8) din aparat.
2. Întoarceți invers accumulatorul (8) și împingeți-l în încărcător (9), așa cum este indicat în Fig. E.
3. Asigurați-vă că accumulatorul (8) este complet introdus în canal.
4. Conectați încărcătorul la o priză. La scurt timp, indicatorii LED de pe încărcător (13) se vor aprinde și vor indica nivelul de încărcare.

Încărcătorul are 2 indicatori LED (13), care indică nivelul procesului de încărcare

LED roşu de stare	LED verde de stare	Stare încărcător
Oprit Oprit Fără alimentare
Oprit Pornit		Mod de așteptare:- Nu este niciun acumulator intro- dus sau- Acumulator intro- dus dar încărca- rea s-a sfârșit
Pornit Oprit		Încărcare acumula- tor în curs

• Încărcarea completă a accumulatorului de 2Ah poate dura până la 60 minute.
• Încărcarea completă a accumulatorului de 4 Ah poate dura până la 120 minute.

După încărcarea completă a accumulatorului, scoateți mufa încărcătorului din priză și îndepăratați acumulatorul din încărcător.

Atunci când nu folosiți mașina, este indicat să depozitați acumulatorul în stare încărcată.

4. OPERAREA

• Pentru a aprinde lampa de lucru, selectați modul de operare dorit (I / II), utilizând comutatorul de pornire/oprire (7).
• Pentru a stinge lampa de lucru, selectați '0', utilizând comutatorul de pornire/oprire (7).

Mod funcțio-nare	Putere	Flux luminos	Timp de funcționare (Accumulator de 2Ah)	Timp de funcționare (Accumulator de 4Ah)
I 10 W 900	lm	4 ore	8 ore
II	20 W 1	800 lm	2 ore	4 ore

Reglarea corpului lămpii (Fig. C)

Pozitia corpului lămpii (2) poate fi reglată la un interval de 300°, prin pivotarea în sus și în jos.

1. Eliberați butoanele de blocare (4) de pe ambele părți ale corpului lămpii (2)
2. Reglați corpul lămpii (2) în poziția dorită
3. Fixați corpul lămpii (2) prin strângerea butoanelor de blocare (4) pe ambele părți.

Cârlig de suspendare (Fig. A)

Baza lämpi (5) este echipată cu un cârlig de suspendare (6). Cârligul de suspendare poate fi utilizat pentru agățarea lämpi invers, pentru iluminarea zonei de lucru de sus. Atunci când nu este folosit, cârligul de suspendare (6) trebuie să fie pliat în poziția inițială pe baza lämpi (5).

5.ÎNTRETINERE

Înainte de curățare și întreținere, opriți alimentarea electrică a mașinii și scoateți acumulatorul din mașină.

Înlocuți lampa în cazul în care capacele de sticlă se deteriorează. Lămpile deteriorate nu pot fi reparate și trebuie aruncate.

Sursa de lumină LED din această lampă nu este înlocuibilă. Când sursa de lumină LED a ajuns la sfârșitul duratei de viață, lampa trebuie eliminată.

Curățarea

Curățați regulat carcasa mașinii cu o cârpă moale, de preferat după fiecare utilizare. Îndepărtați murdăria persistentă cu o cârpă moale înmuiată în clăbuci de săpun. Nu folosiți solventi precum benzină, alcool, amoniac etc. Astfel de substanțe chimice vor deteriora componentele din plastic ale lămpii de lucru.

MEDIU

aratele electrice sau electronice

deteriorate și/sau defecte trebuie colectate în punctele de reciclare corespunzătoare.

Numai pentru țările din CE

Nu aruncați echipamentele acționate electric împreună cu gunoiul menajer. Conform Indicației europene 2012/19/UE pentru echipamente electrice și electronice uzate și a implementării sale la nivel național, echipamentele acționate electric scoase din uz trebuie colectate separat și evacuate într-o manieră ecologică.

GARANTIE

Produsele VONROC sunt realizate la cele mai înalte standarde de calitate și sunt garantate în privința materialelor și a manoperei pentru întreaga perioadă de utilizare în garanție, începând cu data achiziției. În cazul în care produsul prezintă defecțiuni în perioada de garanție din cauza materialului defect și/sau a manoperei, contactați direct VONROC.

Următoarele circumstanțe sunt excluse de la această garanție:

• Reparațiile sau modificările efectuate sau care s-au încercat a fi efectuate de centre de service neautorizate;
• Uzura în condiții normale de utilizare;
• Unealta care a fost utilizată în mod abuziv, neglijent sau întreținută în mod inadecvat;
• Folosirea unor piese de schimbe neoriginale.

Aceasta acoperă garanția companiei, explicită sau implicită. Nu există alte garanții explicite sau implicite care să se extindă dincolo de cele indicate aici, incluzând garanțiile, vandabilitatea sau adecvarea pentru un anumit scop. În nicio situație, VONROC nu este responsabil pentru daunele accidentale sau subsecvente. Reparațiile efectuate de reprezentant

trebuie să fie limitate la reparațiile sau la înlocuirea unităților sau a pieselor neconforme.

Produsul și manualul de utilizare pot suferi modificări. Specificațiile se pot modifica fără notificare prealabilă.
