Termék típusa	Benzines motoros vízszivattyú
Márka	Güde
Modell	GMP 200 4T
Motor típusa	4 ütemű, léghűtéses
Hengűrtérfogat	196 cm³
Motor teljesítmény	3,8 kW (5,2 LE)
Maximális áramlási sebesség	48 000 l/óra
Maximális nyomás	3,0 bar
Maximális szívási magasság	6 m
Maximális nyomómagasság	30 m
Csatlakozó átmérő (szívás/nyomás)	3" (73,5 mm)
Üzemanyagtartály kapacitása	3,6 l
Ajánlott üzemanyag	Ólommentes benzin
Motorolaj	15W-40, 0,8 L
Maximális vízhőmérséklet	+40°C
Zajszint	103 dB (LWA)
Súly	26,8 kg
Méretek (H × Sz × M)	550 × 430 × 490 mm
Garancia	12 hónap (szakmai használat), 24 hónap (magánszemély)
Biztonsági funkció	Automatikus leállítás olajhiány esetén (Auto Stop)
Indítás	Automatikus (a szivattyú kezdeti feltöltése)
Felhasználás	Tiszta vagy enyhén szennyezett víz
Mellékelt tartozékok	2 tömlőcsatlakozó, 2 tömítés, 3 bilincs, gyújtógyertya kulcs, lábszelep
Légszűrő karbantartás	3 havonta vagy 50 üzemóra után
Gyújtógyertya karbantartás	6 havonta vagy 100 üzemóra után

Gyakran ismételt kérdések - GMP 200 4T Güde

Hogyan indítsam el a GMP 200 4T szivattyút?

Nyissa ki a benzin csapot, kapcsolja a kapcsolót ON állásba, a szívásszabályzót INDÍTÁS állásba, a gázszabályzót TELJES GÁZ állásba, majd húzza meg erősen az indítókötelet. Indítás után lassan állítsa a szívásszabályzót üzemi állásba.

Mit tegyek, ha a szivattyú nem szivattyúz vagy keveset szivattyúz?

Ellenőrizze, hogy a szivattyú fel van-e töltve vízzel, hogy a szívóvezeték tömített, hogy a szűrő nem eldugult, és hogy a szívási magasság nem haladja meg a 6 métert. A hibaelhárítási táblázatot tekintse meg további részletekért.

Milyen motorolajat kell használni?

Használjon 15W-40 motorolajat 0,8 liter mennyiségben. Ellenőrizze a szintet minden használat előtt, és legalább évente egyszer cserélje ki.

Hogyan karbantartsam a légszűrőt?

Tisztítsa a légszűrőt 3 havonta vagy 50 üzemóra után. Használjon nem gyúlékony oldószert, soha ne benzint. Hagyja megszáradni visszaszerelés előtt. Cserélje ki 6 havonta vagy 300 üzemóra után.

Mit tegyek, ha az olajhiány-érzékelő aktiválódik?

A motor automatikusan leáll. Ellenőrizze az olajszintet, és adjon hozzá 15W-40 olajat a MAX jelzésig. Ezután indítsa újra normál módon.

Lehet sós vizet szivattyúzni ezzel a szivattyúval?

Nem, a szivattyú nem alkalmas sós víz, ürülék, gyúlékony folyadékok vagy más veszélyes folyadékok szivattyúzására. Tiszta vagy enyhén szennyezett vízhez tervezték.

Hogyan tároljam a szivattyút télen?

Ürítse ki az összes vizet a szivattyúból a fagyás elkerülése érdekében. Hagyja teljesen megszáradni. Ürítse ki az üzemanyagtartályt és a karburátort. Tárolja száraz, fagytól védett helyen.

Milyen tartozékok járnak a szivattyúhoz?

A szivattyúhoz 2 tömlőcsatlakozó, 2 tömlőtömítés, 3 bilincs, egy gyújtógyertya-kulcs és egy lábszelep (szívózsák) tartozik.

Hogyan légtelenítsem a rendszert az első használat előtt?

Töltse fel a szivattyút vízzel a töltőnyíláson keresztül. Nyissa ki a nyomóvezeték csapjait, hogy a levegő távozhasson. Indítsa el a motort teljes gázzal, amíg a víz egyenletesen nem folyik.

Mennyi a GMP 200 4T garanciális ideje?

A garancia 12 hónap ipari használatra és 24 hónap a végfelhasználó számára. Anyag- és gyártási hibákra vonatkozik, a használati útmutató betartása mellett.

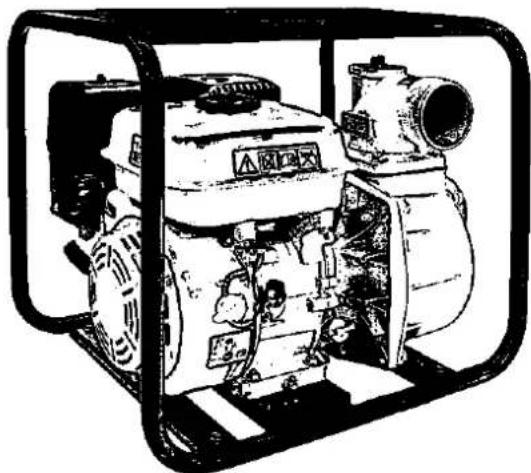

HASZNÁLATI ÚTMUTATÓ GMP 200 4T Güde

Az eredeti használati utasítás fordítása MOTOROS SZIV ATTYÚ

Termékeink állandó fejlesztése érdekében jogot tartunk gépeink műszaki tökéletesítésére.

A használati utasítást tartsa a gép közelében.

Ez a dokument eredeti használati utasítás.

Jelzések a gépen

Figyelm eztetések/tilalmak:

MAX MIN → AUTO STOP →	HIGH LOW
Olajhiány érzékelő (lásd. használati utasítás)	A gázkar beállítása


Általános figyelmeztetések	Kizárólag kinti környezetben használja, mérgező égéstermékek

STOP A NOX NOX NOX	MAX MIN A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A A a10000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000000
Figyelmeztetés tankoláshoz.	Minden üzembehelyezés elött ellenőrizze az olaj állapotát.

A gyártmány biztonsága:

CE
A gyártmány eleget tesz az illetékes EU normák követelményeinek

Környezetvédelem:

A hulladékot úgy semmisítse meg, hogy ne ártson a környezetnek!			A karton csomagolást, megsemmisítésre, adja át speciális hulladékgyűjtőbe.
Hibás és/vagy megsemmisített villany, vagy elektrogépeket át kell adni az illetékes gyűjtőtelepre.

Müszaki adatok:

Motorteljesítmény			Hengerek köbtartalma
Szállított mennyiség Szívó magasság
Szállító magasság Súly
Zajosság szint

Gép leírása (A.ábra)

1. Tartály
2. Tartály kupakja
3. Kipufogó cső
4. Rám a
5. Szívó garat
6. Gumi láb
7. Olajállapot kontroll
8. Olajkifolyó csavar
9. Olajhiány érzékelő
10. ON/OFF k apcsoló
11. Bovden startör
12. Gázkar
13. Töltő garat
14. Kilépő garat
15. Szivató
16. Levegőszűrő
17. Karburátor
18. Vízkifolyó csavar
19. Benzincsap

Kellékek (B.ábra)

1. 2 x tömlő csatlakozó
2. 2 x tömlő tömítő
3. 3 x tömlö kapcsok
4. 1 x kulcs a gyújtógyertyákhoz
5. 1 x lábszelep (szívó kosár)

Jótállás

Jótállás időtartalma 12 hónap ipari használat esetén, fogyasztó esetén 24 hónap, jótállás a készülék megvétele napján kezdődik.

A jótállás kizárólag anyag vagy gyártási hibából eredő hibákra vonatkozik. A garancia idő alatt történt reklamáció esetén mellékelni kell az eredeti vételt igazoló nyugtát az eladás dátumával.

Jótállás nem vonatkozik szakszerűtlen használatra pl. készülék túlterhelése, idegen beavatkozás vagy tárgy okozta sérülésekre, használati és szerelési útmutató be nem tartására, normális kopásra.

GMP 200 m üszaki adatai

Motortipus (levegővel hűtött)	4 ütemű motor
Henger köbtartalma	196 ccm
Motorteljesítmény	3,8 kW – 5,2 PS
Max. szállított mennyiség	48.000 l/óra
Á viz max.nyomása a vezetékben	3,0 bar
Max. szívóm agasság	6 m
Szállítási magasság	30 m
Á nyomó/szívó csatlakozó ∅	cca 73,5 mm
Tartály köbtartalma	3,6 l
Nyom ó csatlakozó	3" külső csavarmenet
Uzem anyag	Olommentes benzin
Motorolaj	15W-40/0,8 L
A viz max. höm erséklete	+ 40°C-ig
Zajosság szint	LWA 103 dB
Súly	26,8 kg
Méretek HxSzxM	550x430x490 mm

Általános biztonsági utasítások

Ezt a használati utasítást figyelmesen tanulmányozza át és ism erkedjen meg a gép irányító elemeivel és szabályszerű használatával. Nem vállalunk felelősséget azokért a károkért, melyek a használati utasítások és előírások be nem tartása következtében keletkeznek. Azokra a károkra, melyek a használati utasítások és előírások be nem tartása következtében keletkeznek, nem vonatkozik a jótállás. A használati utasítást gondosan örizze meg, s a gép átadásakor adja át a géppel együtt.

Gyerekek és azon személyek, akik nem ismerkedtek meg a használati utasítás tartalmával, nem használhatják a gépet. Ügyelni kell arra, hogy a gyerekek a géppel ne játszanak. A gép kezelőjének a korát, minden országban, előírásokkal korlátozzák. Ezeket az előírásokat feltétlenül be kell tartani.

Tilos a gépet olyan személyeknek használni, akik fizikai, szellemi, vagy szenzorikus képességeik, vagy elégtelen szaktudásuk miatt, nem képesek a gépet biztonságosan és szabályszerűen kezelni, s azt abban az esetben sem, ha felügyelet alatt dolgoznak, vagy munka előtt ki lesznek oktatva a gép biztonságos használatáról.

Feltétlenül tartsa be a speciális, e gépre vonatkozó biztonsági utasításokat, melyeket e használati utasítás egyes fejezetei tartalmaznak.

Figyelmeztetés: különös figyelmet fordítson az alábbi szimbóllummal megjelölt utasításokra:

Ezen utasítás be nem tartása személyek

veszélyeztetésével és/vagy anyagi károk keletkezésével jár!

Ellenőrizze a gépet, hogy a szállítás alatt esetleg nem rongálódott-e meg. Megrongálódás esetén azonnal forduljon a forgalmazóhoz.

A szivattyú nem alkalmas sós víz, fekáliák, zélyes, maró, robbanó és más veszélyes folyadékok sára. Szintén nem alkalmas ivóvíz és más szerek szivatására.

A szállító folyadék hőmérséklete nem lépheti túl, resp. het alacsonyabb, mint a használati utasításban tett maximális, resp.minimális hőmérséklet értéke.

Viselkedés kényszerhelyzetben

Igyekezzen a balesetnek megfelelően első segélyt nyújtani, s minél hamarabb biztosítson be orvosi segítségét.

A sebesültet nyugtassa meg, s védje további balesettöl. A DIN 13164 szabvány szerint, az esetleges balesetek esetére, a m unkahelyen mindig kéznél legyen az elsősegélynyújtó készlet. Azt a dolgot, amit a készletböl elhasznál, azonnal vissza kell pótolni.

Az esetben, ha segítséget hív, az alábbi adatokat jelentse be:

1. A baleset színhelye
2. A balesettipusa
3. Sebesültek száma
4. A sebesülés tipusai

Rendeltetés szerinti használat

A benzinmotoros szivattyú kizárólag tiszta, vagy kevésbé szennyezett víz szivatására alkalmas. Minden más használat a rendeltetéssel ellenkező használatnak lesz nyilvánítva. Az ennek következtében keletkező károkért és balesetekért a gyártó nem vállal felelősséget. Kérem, vegye tudomásul, hogy gépeink nem voltak ipari használatra konstruálva.

Alkalmazási terület

A gép kizárólag tiszta, vagy kissé szennyezett víz szivatására alkalmas.

A magas teljesítménynek köszönhetően, ez a gép használható iparban és mezőgazdaságban is.

A benzinmotoros szivattyú tipikus használati területei közé tartozik:

■ vízellátás építészetben
■ kertek, ágyások, mezők vízzel való ellátása.
- Víz szivattyúzása kutakból, ciszternákból, folyókból, patakokból, stb.
- Halastavak, medencék, stb. víztelenítése és vízzel való ellátása, stb.

Megsemmisítés

A berendezés megsemmisítése a gépen elhelyezett piktogrammokból olvasható le. Az egyes jelzések értelmét a „Jelzések” fejezetben találja meg.

A csom agolás m egsemmisítése

A csomagolás védi a gépet szállítás alatti megrongálódás ellen. A csomagolás anyaga az ökológiai szempontok és megsemmisítési lehetőségek szerint van kiválasztva, tehát reciklálható.

A csomagoló anyag körforgalomba való visszatérése nyersanyagot spórol meg és csökkenti a hulladék mennyiségét. A csomagoló anyag egyes részei (pl. fólia, polisztirén), veszélyesek lehetnek gyerekek részére. Fulladás veszélye fenyeget!

Tehát a csomagoló anyag illetékes darabjait raktározza olyan helyen, ahová nem juthatnak gyerekek, s minél előbb semmisítse meg.

Követelmények a gép kezelőjére

A gép kezelője használat előtt figyelmesen olvassa el a használati utasítást.

Szakképzettség

A gép használatához elegendő szakember felvilágosítása resp. a használati utasítással való megismerkedés. Speciális képzés nem szükséges

Minimális korhatár

A géppel kizárólag 18 éven felüli személyek dolgozhatnak. Kivételt képez a16-18 éves fiatalkorúak foglalkoztatása szakképzés alatt, az oktató felügyelete mellet, szakképzettség elsajátítása érdekében.

Képzés

A gép használatához elegendő szakember felvilágosítása resp. a használati utasítással való megismerkedés. Speciális képzés nem szükséges

Szállítás és raktározás

• Hosszú idejű raktározás előtt a gépet gondosan tisztítsa meg. Raktározza úgy, hogy ne juthassanak hozzá illetéktelen személyek.
• A gépet, szállítás előtt, feltétlenül biztosítsa be felborulás ellen.

Szerelés/első üzembehelyezés

A benzinmotoros szivattyú stabil, acélcsövekből készített és rezgéscsillapítóval ellátott, szívókosárba van szerelve. Ezt a berendezést tilos a gép működésekor leszerelni, ugyanis stabilitást biztosít be és csökkenti a vibrációt.

Általános szerelési utasítások

Minden csatlakozó tömlő tökéletesen tömített

legyen. A nem eléggé tömített tömlő, a szivattyú teljesítményére negativ hatással van és jelentős károkat okozhat.

Tilos a működő gépbe beavatkozni. Kizárólag akkor rajta szerelést végezni, ha a gép nyugalmi pan van.

Minden csatlakozó tömlő tökéletesen tömített legyen. A nem eléggé tömített tömlő, a szivattyú teljesítményére negativ hatással van és jelentős károkat okozhat. A tökéletes tömítést úgy biztosítsa be, hogy a tömlők közötti és a szivattyúhoz kapcsolódó csavarmenetet teflonszalaggal lássa el. Kizárólag a teflonszalag biztosít be vízhatlan szerelést.

A csavarozás behúzásakor ne használjon túlságosan nagy erőt, nehogy megrongálja a csavarmenetet. A tömlők csatlakoztatásánál ügyeljen arra, hogy a szivattyún se vibráció, se feszültség ne keletkezzen, s ne terhelje túl a szivattyút.

Szívótömlő szerelése

A szívótömlő gépbe lépő végződését lássa el el, hogy a vízben lévő szennyeződés durva skéi ne kerüljenek a gépbe, ugyanis a szivattyút hatják, vagy megrongálhatják.

A szívó tömlőrendszer, a szívott folyadékot, a szivattyúba vezeti. Kizárólag olyan szívótömlőt használjon, melynek az átmérője azonos a szivattyú szívó csatlakozójával. Az esetben, ha a szivattyú és a szívott folyadék felülete közötti

magassági különbség nagyobb, mint 4 m, ajánlatos 1/4"-el nagyobb átmérő használata.

A szívótömlő gépbe lépő végződését lássa el szűrővel, hogy a vízben lévő szennyeződés durva részecskéi ne kerüljenek a gépbe, ugyanis a szivattyút eldugíthatják, vagy megrongálhatják.

Ezenkívül ajánlatos visszacsapó szelep használata, mely megakadályozza, hogy a szivattyú kikapcsolása után a nyomás elillanjon, továbbá védi a berendezést a nyomási károsodás ellen. A visszacsapó szelepet közvetlenül a szivattyú szívótömlőjére szerelheti, vagy a szívótömlő belépési helyére. Ajánlatos a visszacsapó szelepet a szívótömlő belépési helyére szerelni. A szívótömlőt, vízzel való töltéssel, egyszerűen légteleníteni lehet.

A szívótömlő belépése legalább 0,3 m-rel a szívott folyadék felülete alatt legyen, hogy megakadályozza a levegő beszívását. Ezenkívül nagy figyelmet kell fordítani arra, hogy a szívótömlő megfelelő távolságban legyen a folyók, patakok halastavak, stb. partjától, hogy megakadályozza kövek, növények, stb. beszívását.

Nyomótömlő szerelése

A nyomótömlő, a szívott folyadékot, a szivattyúból, az illetékes átvételi helyre vezeti. Annak érdekében, hogy megakadályozza a folyamat alatt a veszteséget, ajánlatos nyomótömlőt használni, mely átmérője legalább akkora legyen, mint a szivattyú nyomó csatlakozója.

Szerelés stabil alapzatra

A benzinmotoros szivattyút megfelelő stabil alapzatra kell felszerelni. A vibráció csökkentése érdekében ajánlatos, a szivattyú és a stabil alapzat közé, antivibrációs anyagot helyezni – pl. gumi t.

Üzembehelyezés

Szerelés és vizuális ellenőrzés

A benzinmotoros szivattyú égéstermékei szagtalan,ő szénmonoxidot tartalmaznak, mely belélegzés után, egészségzavarokat, súlyosabb esetben halált idézhet emélyek és állatok védelme érdekében, tilos a gépet szellőztethető helyeken, főleg zárt helyiségekben ini. Az égéstermékeket nem szabad belélegzeni.

Biztonság szempontjából, a benzinmotoros szivattút, használat előtt ellenőrizze. Tilos hibás berendezés lata.

A benzinmotoros szivattyút kizárólag olyan területeken I használni, ahol nem fenyeget árvízveszély.

Minden üzembehelyezés előtt szigorúan ügyelni kell arra, hogy a szivattyú biztonságosan és stabil állapotban legyen felszerelve. Szerelje egyenes alapzatra, ellenkező esetben az olajhiány érzékelő reagál, ami megakadályozza a gép startolását. A benzinmotoros szivattyút kizárólag olyan területeken szabad használni, ahol nem fenyeget árvízveszély.

A gép felszerelésére olyan helyet válasszon ki, ahol az esetleges kifolyt olaj nem okozhat károkat. Halastavakban, medencékben, építészetben a gödrökben, patakokban és hasonló helyeken, a szivattyút biztosítsa be leesés ellen.

A benzinmotoros szivattyút, üzembehelyezés előtt, feltétlenül vizuálisan ellenőrizze. Ügyeljen arra, hogy minden csavar be legyen szorítva és minden csatlakozás hibátlan legyen. Tilos hibás gép használata.

Üzemanyag és tankolás/motorolaj

A benzinmotoros szivattyút benzin hajtja. Kizárólag

olyan benzin használata megengedett, mely gépe müszaki adatai között és a használati utasításban fel van tüntetve.

Tankolás közben tilos a dohányzás és nyilt láng

használata. A párákat ne lélegezze be.

A benzin és a motorolaj mérgező. A benzint és a

motorolajat tilos lenyelni, s a párákat belélegzeni. Akadályozza meg, hogy a benzin és a motorolaj bőrével, szemével és ruhájával kapcsolatba kerüljön.

Tilos tankolni az esetben, ha a motor működik. A szivattyú tankolása előtt kapcsolja ki a gépet és minimálisan öt percig hagyja lehülni. Tankolás alatt a gép egyenes alapzaton álljon, nehogy kifollyon az üzemanyag. Kizárólag jól szellőztethető helyen tankoljon. Az esetben, ha a benzin kifolyik, először törölje fel, s csak ezután tankoljon.

Tankolás közben tilos a dohányzás és nyilt láng használata. A párákat ne lélegezze be.

Minden üzembehelyezés előtt ellenőrizze az olaj

állapotát (lásd. Olajcsere/olaj kontroll)

A szivattyú vízzel való feltöltése, resp. a rendszer

légtelenítése

A szivattyú töltő garatjába öntsön vizet. Ellenőrizze, nem szivárog-e-a víz. A töltő garatot ismét légmentesen zárja be. Ajánlatos – ez esetben feltétlenül fontos – a szívótömlő vízzel való feltöltése.

A benzinmotoros szivattyú önfelszívó. Ez azt jelenti, hogy üzembehelyezéskor kizárólag a szivattyúba kell vizet tölteni, a szívótömlőbe nem feltétlenül szükséges. A szivattyúnak mindenképpen szüksége lesz néhány percre arra, hogy felszívhassa az illetékes folyadékot. A szívótömlő utólagos töltése jelentősen megkönnyíti és meggyorsítja az első szívást. Az esetben, ha a szívótömlőbe nem töltött vizet, üzembehelyezéskor, valószínűleg, a szivattyút néhányszor fel kell tölteni vízzel. A víz mennyisége a szívótömlő hosszától és átmérőjétől függ.

Nyissa ki a Nyomótömlő esetleges elzáróját (pl. vízcsapot), hogy a szívás alatt a levegő eltávozhasson.

A motor indítása

Az esetben, ha a motort be akarja indítani, nyissa ki a benzincsapot (A/19.ábra). A megszakító kapcsolót (A/10.ábra) tegye ON helyzetbe, a szivatókart (A/15.ábra) Start helyzetbe és a teljesítmény szabályozót (A/12.ábra) Teljes gáz helyzetbe. Ezt követően néhányszor erősen rántsa meg a startoló zsinórt (A/11.ábra). Ezt addig ismételje, amig a motor működésbe nem lép. Ez után, lassan, tegye a szivatókart (A/15.ábra) munkahelyzetbe. Mihelyt a motor beugrik, elkezdődik a szívás. E folyamat alatt hagyja a teljesítmény szabályozót (A/12.ábra) Teljes gáz helyzetben. Az esetben, ha a folyadékot egyenletesen, vagy levegő nélkül szivatja, a szivatás befejeződik és a rendszer levegőtlen marad. A teljesítmény szabályozót (A/12.ábra) most saját követelményei szerint állíthatja be.

Üzemeltetés

A benzinmotoros szivattyút tilos zárt helyen

használni.

Tilos a szivattyút hosszabb ideig víz nélkül használni. A

szivattyú u.n. szárazjárata esetén – a szivattyú víz nélküli működése esetén - gépe súlyosan megrongálódhat.

A benzinmotoros szivattyút és a tömlörendszert védje

fagytól és az időjárás viszontagságaitól.

A szivattyú működése közben tűzveszélyes anyagokat

és tárgyakat, könnyen gyulladó anyagokat, vagy robbanó folyadékokat, tartson a szivattyútól biztonságos távolságban. A motorra semmiféle tárgyakat ne helyezzen.

Az esetben, ha a motor működik, tilos üzemanyagot,

vagy olajat tankolni. Tankolás előtt a szivattyút kapcsolja ki.

Müködés közben a benzinmotoros szivattyú egyes

részei felmelegednek – pl. kipufogó cső és a burkolat. Annak érdekében, hogy megakadályozza az égési sebesüléseket, a gépet, lehülés előtt, kizárólag a megengedett részeken érintheti meg – pl. a kapcsoló és a fogantyú.

Az új gép első, 20 órai használata alatt, tilos a motort túlterhelni. Ebben az időszakban a fordulatszámot, maximálisan a teljes fordulatszám 2/3-ra állítsa be. Ebben az időszakban, a gép teljes fordulatszámra való működtetése, kizárólag rövid időre, max. 10 percre van mengedve - pl. szívás miatti bekapcsolás.

A motor kikapcsolása

A teljesítmény szabályozót ( A/12.ábra) tegye Gáz állás alatt helyzetbe, majd a bekapcsolás megszakítót ( A/10.ábra) OFF helyzetbe. A szivattyú belépési helye szeleppel van ellátva, mely a szivattyú kikapcsolása után megakadályozza, hogy a szivattyúból kifollyon a víz. Az újabb startolásnál, a víz visszafolyásának meggátolása, rövidebb szívási időt biztosít be. Ennek köszönhetően, a következő start esetén, nem szükséges a szivattyúba újra vizet tölteni.

A használat után

Tilos a szivattyú szállítása feltöltött üzemanyagtartállyal.

Minden használat után, az illetékes nyíláson keresztül, ki kell engedni a szivattyúból a vizet. Ezt követően hagyja a szivattyút kiszáradni, hogy megakadályozza a rozsdásodást. Fagyok esetén, a szivattyúban maradt víz, a szivattyú komoly megrongálódásához vezethet.

Az esetben, ha a gépet használat után szállítja, a maradék üzemanyagot teljesen engedje ki belőle. Tilos a szivattyú szállítása üzemanyagot tartalmazó tartállyal.

Karbantartás és kezelés

Karbantartás előtt, lehetőség szerint, kapcsolja ki a

motort, húzza ki a gyújtógyertyák csatlakozó dugaszát, s a motort hagyja kihülni. Az esetben, ha karbantartás alatt a motort működtetni kell, biztosítson be megfelelő szellőztetést, ugyanis a kipufogó gáz mérgező.

Rendszeres karbantartás és gondos kezelés csökkenti a lehetséges működési hibák kockázatát és hozzájárul gépe élettartamának növeléséhez. A motorok komplex technikával vannak ellátva, nagy mennyiségű mozgó alkatrészt tartalmaznak, melyek a környezeti hatások és égési folyamat alatt, nagy mechanikai, hő és kémiai befolyásnak vannak kitéve. Megfelelő, jó minőségű és friss működéshez szükséges anyagok használata – üzemanyag és motorolaj – megakadályozza a motor megrongálódását és üzemzavarait.

A szállított folyadékban előforduló abrazív anyagok - pl. homok – növelik a gép kopását és csökkentik a teljesítményét. Ilyen anyagok szívásánál, feltétlenül ajánlatos előszűrő felszerelése. Ez az ajánlott berendezés a folyadékból hatásosan kiszűri a hasonló anyagokat, minimalizálja a gép kopását és növeli teljesítményét.

Az olaj ellenőrzése és olajcsere

A gép minden üzembehelyezése előtt ellenőrizze az apotát.

Az olajat,évente legalább egyszer, ki kell cserélni. A motorolaj ez alatt az idő alatt, az esetben is elveszti eredeti minőségét, ha a gépet nem sokat használja. Olajcserénél a használt olajat engedje ki és a töltő garaton keresztül töltsön a gépbe friss olajat (az olaj tipusa és mennyisége – lásd. Műszaki adatok).

A gépre, túlságosan nagy mennyiségű olaj is káros hatású ( ürtartalom – lásd. Müszaki adatok).

A gondos karbantartáshoz és kezeléshez tartozik az olajszint rendszeres ellenőrzése is. Az ellenőrzést az előírt olajmérce segítségével végezze. Ellenőrzés közben a gép egyenesen álljon, legyen kikapcsolva és kihülve. Ügyeljen arra, hogy az olajszint ne legyen alacsonyabb, mint a kijelölt minimális szint és ne haladja túl az olaj megengedett maximális szintjét (az olaj tipusa és mennyisége – lásd. Műszaki adatok).

A gép megsemmisítésekor, kérem, tartsa be a helyi előírásokat.

Tilos a gépbe motorolajat tölteni addig, amig a

motor működik. A motorolaj feltöltése előtt feltétlenül kapcsolja ki a gépet és minimálisan 5 percig hagyja kihülni. A motorolaj feltöltése közben a gép egyenes alapzaton, vízszintes helyzetben álljon, hogy megakadályozza az olaj kömlését. A kifolyt motorolajat törölje fel, s csak ezután startolja a motort.

A motorolaj töltésekot tilos a dohányzás és nyílt asználata. A párákat ne lélegezze be.

Auto Stop (olajhiány biztosíték) automatikus aktivációja elégtelen olaj esetén.

Ez a kényelmes berendezés a motort automatikusan kikapcsolja az esetben, ha a motorolaj szintje a megengedett minimális szint alá csökken. A motort, a hiányzó olaj feltöltése után, újra startolhatja. A motorolaj töltésekor tartson be minden, a motorolajra, olaj ellenőrzésére vonatkozó, használati utasítást.

Gyújtógyertya

A gyújtógyertya tisztítását, az elektródák távolságának esetleges beállítását, rendszeresen, fél évenként végezze, resp. minden 100 óra használat után. A gyújtógyertya karbantartása előtt távolítsa el a gyertya dugaszát. Ezt követően, kulcs segítségével, csavarozza ki a gyújtógyertyákat. A zavarmentes működés érdekében, az égéstermékek maradványaitól kitisztított, száraz gyertya elektródáinak a távolságát állítsa be 0,6-0,7 mm-re.

Szükség esetén, a gyújtógyertyákat tisztítsa meg. Az égéstermékek maradványait finom drótkefével távolítsa el. Szükség esetén, az elektródák távolságát, az elektródák óvatos hajlításával, állítsa be. Esetleges nagyobb szennyeződés esetén, vagy ha az elektródák el vannak kopva, cserélje ki a gyújtógyertyákat újakra.

Az ellenőrzött, kitisztított, esetleg új gyújtógyertyát kézzel teljesen csavarozza be. Ezt követően szorítsa be megfelelő kulcs segítségével. Közben ne használjon nagy erőt, nehogy túlcsavarás következtében a gyújtógyertya

megrongálódjon. Végül helyezze vissza a gyújtógyertyára a csatlakozó dugaszt.

Levegőszűrő

A levegőszűrők tisztításához tilos benzin, vagy alacsony ésponttal rendelkező oldószerek használata, ugyanis ás-, vagy tűzveszély áll fenn.

Az esetben, ha a levegőszűrő szennyezett, a levegő áramlása a karburátorban korlátozott. Annak érdekében, hogy megelőzze a karburátor működési hibáit, a levegőszűrőt rendszeresen ellenőrizze, szükség esetén tisztítsa ki, vagy cserélje ki.

Ajánlatos a levegőszűrőt minden használat előtt ellenőrizni. Legkésőbb minden három hónapban, vagy 50 munkaóra után, tisztítsa ki, vagy cserélje ki. Erősen szennyezett, vagy poros környezetben, a tisztítást rövidebb intervallumokban, ev. minden 10 munkaóra után el kell végezni. Minden hat hónap elteltével resp. 300 munkaóra után, a levegőszűrőt ki kell cserélni újra.

Karbantartás előtt nyissa ki a levegőszűrő szekrényét és a levegőszűrőt vegye ki. A levegőszűrőt mossa le alacsony lobbanásponttal rendelkező, nem tűzveszélyes, hígitószerrel – pl. mosószerrel. Tisztításhoz tilos benzin, vagy alacsony lobbanásponttal rendelkező oldószer használata, ugyanis robbanás-, vagy tűzveszély áll fenn. Tisztítás után a levegőszűrőt hagyja kiszáradni.

Az ellenőrzött, kitisztított, esetleg az új levegőszűrőt, tegye vissza, majd a szekrényt újra zárja be.

A szivattyút ne használja levegőszűrő nélkül, ugyanis ezzel növeli a motor kopását.

A csúszó tömítőgyűrű cseréje

A csúszó tömítőgyűrű a szivattyútest és a motor tengelye közé van helyezve. Olyan alkatrészek közé tartozik, melyek természetes úton elkopnak.

Az esetben, ha a csúszó tömítőgyűrű hibás, a motor és a szivattyútest között folyik a víz.

A csúszó tömítőgyűrű cseréje előtt le kell szerelni a szivattyútestet, a kézi startolót és a szivattyú járókerekét. Ezt követően kicserélheti a tömítőgyűrűt.

Végül szerelje vissza a szivattyú járókerekét, a kézi startoló berendezést és a szivattyútestet.

Idegen testek eltávolítása a szivattyúból

A szivatott folyadékban lévő durvább részecskék leblokkolhatják a szivattyútestet és a járókerekeket. Ez esetben szerelje le a szivattyútestet és a járókerekeket, s ezt követően távolítsa el a szivattyúból a szennyeződést.

Raktározás

Az esetben, ha a gépet hosszabb ideig nem fogja használni, távolítsa el belőle a vízet. A szivattyút hagyja megszáradni, nehogy megrozsdásodjon. A karburátort és az üzemanyagtartályt szintén ürítsé ki. Raktározás előtt ajánlatos a gépet alaposan kitisztítani és szükség esetén, konzerválni. Ügyeljen arra, hogy a gépet száraz, fagymentes helyen tárolja.

Üzem zavarok

Ügyeljen arra, hogy a gép belsejébe ne kerüljön víz.

Nem vállalunk felelősséget azokért az üzemzavarokért, laikus beavatkozások eredményeként következnek be. hibákra nem vonatkozik a jótállás.

Az üzemzavarokat kizárólag a gép nyugalmi helyzete alatt távolíthatja el.

Az alábbiakban a gép esetleges hibái vannak feltüntetve, ezek esetleges okai és eltávolításuk módja.

A gépet tilos működés alatt javítani. Az esetben, ha az üzemzavart nem tudja eltávolítani, forduljon szakszervízhez, vagy a forgalmazóhoz.

Nagyobb javításokat bízzon autorizált szakemberekre. Kérem, vegye tudomásul, hogy a laikus próbálkozásokkal keletkezett hibákért nem vállalunk felelősséget, s ez esetben teljesen elveszti jótállási jogát.

Üzemzavarok esetén mindenekelött ellenőrizze, hogy az üzemzavarok nem keletkeztek-e megfelelötlen kezelés, vagy más beavatkozás eredményeként, s mely nem a gép hibájának a következménye – pl. elégtelen üzemanyag.

Karbantartási táblázat

Üzem zavar	Lehetséges okok	Eltávolításuk
A motor működik, de a szivattyú vagy egyáltalán, vagy nagyon gyengén szív.	1. A szivattyúban nagyon kevés a folyadék.2. A szívótömlő szivárog.3. Túlságosan alacsony motorteljesítmén yt választott.4. A szívótömlő belépésénél a szűrő el van dugulva.5. A szívótömlő el van dugulva.6. A szivattyú járókerekét leblokkolta a szennyeződés.7. A szívó és/vagy a szállító magasság túlságosan nagy.8. Hibás a csúszó tömítőgyűrű.9. A szivattyú járókereke hibásan van felszerelve.10. A szivattyú járókereke hibás.11. A motor rendszertelenül működik.	1. A szivattyútest garatába töltsön folyadékot.2. A szívótömlőt és csatlakozóit tömítse teflonszalaggal. Ha a hibát nem lehet eltávolítani, cserélje ki, a szívótömlőt.3. Növelje a motorteljesít ményt.4. Tisztítsa ki a szűrőt.5. A szívótömlőt tisztítsa ki.6. Távolítsa el a szennyződést.7. Állítsa be úgy, hogy a szívó és/vagy a szállító magasság ne haladja túl a maximálisan megengedett értéket.8. Cserélje ki a csúszó tömítőgyűrűt.9. A szivattyú járókerekét szabályszerűen szerelje fel.10. A szivattyú járókerekét cserélje ki.11. Forduljon szakszervízhez.
Működés közben a gép vibrál, vagy erős zajt lehet belőle hallani	1. A szívó és/vagy a szállító magasság túlságosan nagy.2. A szívótömlőt és/vagy a járókereket idegen tárgy blokkolja.	1. Allítsa be úgy, hogy a szívó és/vagy a szállító magasság ne haladja túl a maximális értéket.2. Távolítsa el az idegen anyagokat.

	3. Nem stabil szerelés.4. A gép szerelése nem stabil.5. A szivattyú járókereke hibás.6. Más technikai zavar.	3. Stabilanszerelje fel.4. Biztosítsa be a gép stabil felszerelését.5. A szivattyú járókerekét cserélje ki.6. Forduljonszakszervízhez
A motor nem startol, vagy működés közben kikapcsolódik.	1. Elégtelen üzemanyag.2. Hiányzik a gyújtó szikra .3. Bedugult karburátor.4. Szennyezett levegőszűrő.5. Az Auto Stop aktivált állapotban van, ugyanis az olajszint a minimálisnál alacsonyabb.6. Más technikai zavar.	1. Nyissa ki a benzincsapot és/vagy tankoljon.2. Ellenőrizze a gép gyujtását. Esetleg ellenőrizze a gyújtó gyertyákat.3. Tisztítsa ki a karburátort.4. Tisztítsa ki a levegőszűrőt.5. A motorolajat töltse fel.6. Forduljonszakszervízhez

Ezzel kijelentjük mi, a hogy a lentiekben megjelölt gépipari termék, koncepciója és tervezése, az általunk forgalomba kerülő kivitelezésben, megfelel az EU illetékes biztonsági és higiéniai szabályzatok alapkövetelményeinek. A gépen, a velünk való konzultáció nélkül végzett változások esetén, a jelen nyilatkozat érvényességét veszti.

IZJAVA O SUKLADNOSTI EU
