SE100KRW00IBPM4 - Napelem SolarEdge - Ingyenes használati útmutató

Termék típusa	Háromfázisú inverter Synergy technológiával
Márka	SolarEdge
Modell	SE100KRW00IBPM4
Névleges teljesítmény	100 kW
DC bemeneti feszültség	Akár 850 Vdc
AC kimeneti feszültség	277/480 V (háromfázisú)
Frekvencia	50/60 Hz
DC bemenetek száma	Akár 3 szál Synergy egységenként
Tömeg	Kb. 32 kg
Méretek (Sz x Ma x Mé)	100,8 x 116,8 x 40 cm
Védettségi fokozat	IP65 (kültéri)
Működési hőmérséklet-tartomány	-40 °C és +60 °C között
Kommunikáció	Ethernet, RS485, Wi-Fi (opcionális), mobilhálózat (opcionális)
Kijelző	LED jelzőfények (zöld, kék, piros)
Fő funkciók	DC/AC átalakítás, hálózati szinkronizálás, felügyelet SetApp-on keresztül, szigetüzem elleni védelem
Biztonsági funkciók	DC kapcsoló, AC kapcsoló, túlfeszültség-védelem, földelés
Telepítés	Fali vagy szerkezetre, beltéri/kültéri
Tartozékok	Fúrási sablon, összekötő kábelek, csatlakozók
Karbantartás	A hűtőbordák időszakos tisztítása
Garancia	Alap 5 év (meghosszabbítható)

Gyakran ismételt kérdések - SE100KRW00IBPM4 SolarEdge

Mi a SolarEdge SE100KRW00IBPM4 inverter maximális teljesítménye?

A névleges teljesítmény 100 kW háromfázisú AC kimeneten.

Milyen típusú kábeleket ajánlanak az AC csatlakoztatáshoz?

Használjon réz vagy alumínium kábeleket megfelelő kábelvégekkel: bimetál kábelvégek alumíniumhoz, ónozott réz kábelvégek rézhez. Max. keresztmetszet 120 mm².

Hogyan lehet több invertert sorosan csatlakoztatni?

Használja az RS485-1 portot master/slave módban. Árnyékolt, 3 eres csavart érpárú kábel CAT6 (0,2-1 mm²). Állítsa be a SolarEdge protokollt, és detektálja a slave-eket.

Mit jelentenek a LED jelzőfények?

Folyamatos zöld: Aktív termelés. Folyamatos kék: Kommunikáció a felügyeleti platformmal. Folyamatos piros: Rendszerhiba. Villogó zöld: AC tápellátás jelen, de nincs termelés.

Hogyan lehet üzembe helyezni AC csatlakoztatás nélkül?

Használja a SolarEdge SetApp alkalmazást külső akkumulátorral (60W kimenet) vagy USB-C-n keresztül (20V 3A). Kapcsolja be a DC kapcsolót, és kövesse az utasításokat.

Mekkora szabad hely szükséges az inverter körül?

Beltéri: 10 cm felül, 40 cm alul, 15 cm balra, 5 cm jobbra. Kültéri: Legalább 1 méter az eszköz előtt. Ne akadályozza a légáramlást.

Telepíthetem az invertert kültérre?

Igen, kültéri telepítésre tervezték IP65 védettségi fokozattal. Tartsa be a biztonsági távolságokat, és kerülje a túlzott közvetlen napfényt.

Hogyan kell csatlakoztatni a napelem szálakat?

Csatlakoztassa a szálakat az egyes Synergy egységek DC bemeneteire. Használjon 25 A-es biztosítékokat, ha egységenként több mint 3 szál van. Ügyeljen a polaritásra (DC+ / DC-).

Mit tegyek technikai probléma esetén?

Forduljon a SolarEdge műszaki támogatáshoz a https://www.solaredge.com/service/support oldalon. Készítse elő az inverter sorozatszámát.

Hogyan frissíthető az inverter firmware-e?

A frissítések a SolarEdge SetApp alkalmazáson keresztül vagy távolról, a felügyeleti platformon keresztül történnek. Győződjön meg arról, hogy a hálózati kapcsolat aktív.

HASZNÁLATI ÚTMUTATÓ SE100KRW00IBPM4 SolarEdge

Három fázisú inverter Synergy technológiával

Gyors telepítési útmutató

PN: SExxK-xxxxlxxxx

Európában, az Ázsiai és Csendes- óceáni térségben és Dél- Afrikában való felhasználásra

1.3 Verzió

Jelmagyarázat

MEGJEGYZÉS

Ez a jel olyan információt jelöl, amely a felhasználót a termék lehető legjobb használatában támogatja.

VIGYÁZAT!

Veszélyt jelöl. Olyan eljárásra hívja fel a figyelmet, amelynek nem megfelelő módú kivitelezése vagy nem pontos betartása a termék károsodásához vagy megsemmisüléséhez vezethet. A Vigyázat jelzés után ne folytassa a munkát, amíg a jelzett feltételeket tökéletesen meg nem érti és azok nem teljesültek.

FIGYELMEZTETÉS!

Veszélyt jelöl. Olyan eljárásra hívja fel a figyelmet, amelynek nem megfelelő módú kivítelezése vagy nem pontos betartása személyi sérüléshez vagy halálhoz vezethet. A Figyelmeztetés jelzés után ne folytassa a munkát, amíg a jelzett feltételeket tökéletesen meg nem érti és azok nem teljesültek.

Ne vágja le a kábelek csatlakozóit

Ez a szimbólum a SolarEdge berendezés földelési pontjainál jelenik meg.

A fő áramköri lapon kapcsolja BE/KI az AC kapcsolót és várjon 5 percet

A Synergy Menedzseren kapcsolja BE/KI a DC biztonsági kapcsolót és várjon 5 percet (Csak a DC biztonsági kapcsolóval felszerelt modellek esetében)

EZT AZ ÚTMUTATÓT ÓRIZZE MEG – Az útmutató a Három fázisú inverter összeszerelése és karbantartása során követendő fontos utasításokat tartalmaz. A berendezésnek a SolarEdge által ebben a dokumentumban nem meghatározott módon történő használata ronthatja a berendezés által nyújtott védelmet.

A teljesítményoptimalizálók telepítése

solaredge

1

1

Használja a SolarEdge Tervezót az SE rendszerek megtervezéséhez https://designer.solaredge.com

Töltse le a SolarEdge Mapper alkalmazást a sztring teljesítményoptimalizálóinak leképezéséhez

Letöltés

[NO TEXT]

[NO TEXT]

solar edge

1

A teljesítményoptimalizálók telepítése

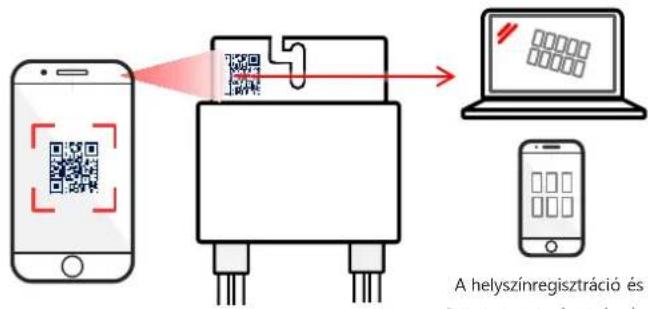

QR-kód szkennelése Mapper használatával

A helyszínregisztráció és fiérősi szénzérsztásztatás

A helyszínregisztráció és a fizikai elrendezés elvégzése a Felügyeleti platformon

4

A teljesítményoptimalizáló telepítése

10 mm 25 mm (P860,P960) M6 rozsdamentes acéll 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

A teljesítményoptimalizálók telepítése

solaredge

2

A PV mező csatlakoztatása

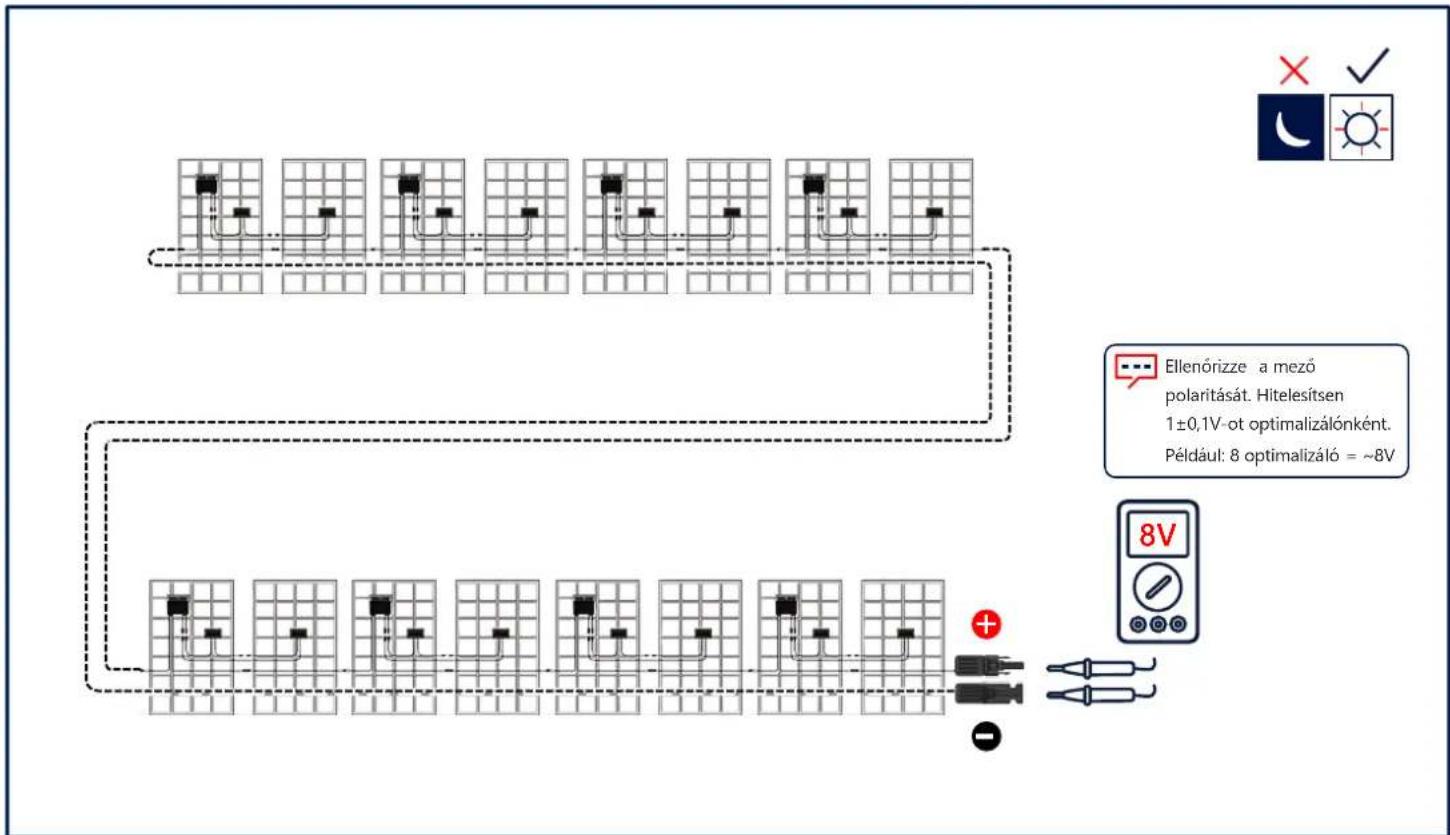

Ellenőrizze a mező polaritását. Hitelesítsen 1±0,1V-ot optimalizálónként. Például: 8 optimalizáló = ~8V

Távolságigény megtartása

solaredge

3

Beltéri távolság 20 cm, ha az éves átlaghömérséklet eléri vagy meghaladja a 25°C-t Kültéri távolság 10 cm 40 cm 15 cm 5 cm FIGYELMEZTETÉS! Az inverter előtti területet legalább egy méterig szabadon kell tartani VIGYÁZAT! Ne zárja el a levegőáramlás útját Vízszintes telepítés Tartson több, mint 10°-ot Hálós kerítésen Fém hátlapon 30 cm Egymással hátnak 40 cm 100.8 cm 40 cm 116.8 cm

solaredge

4

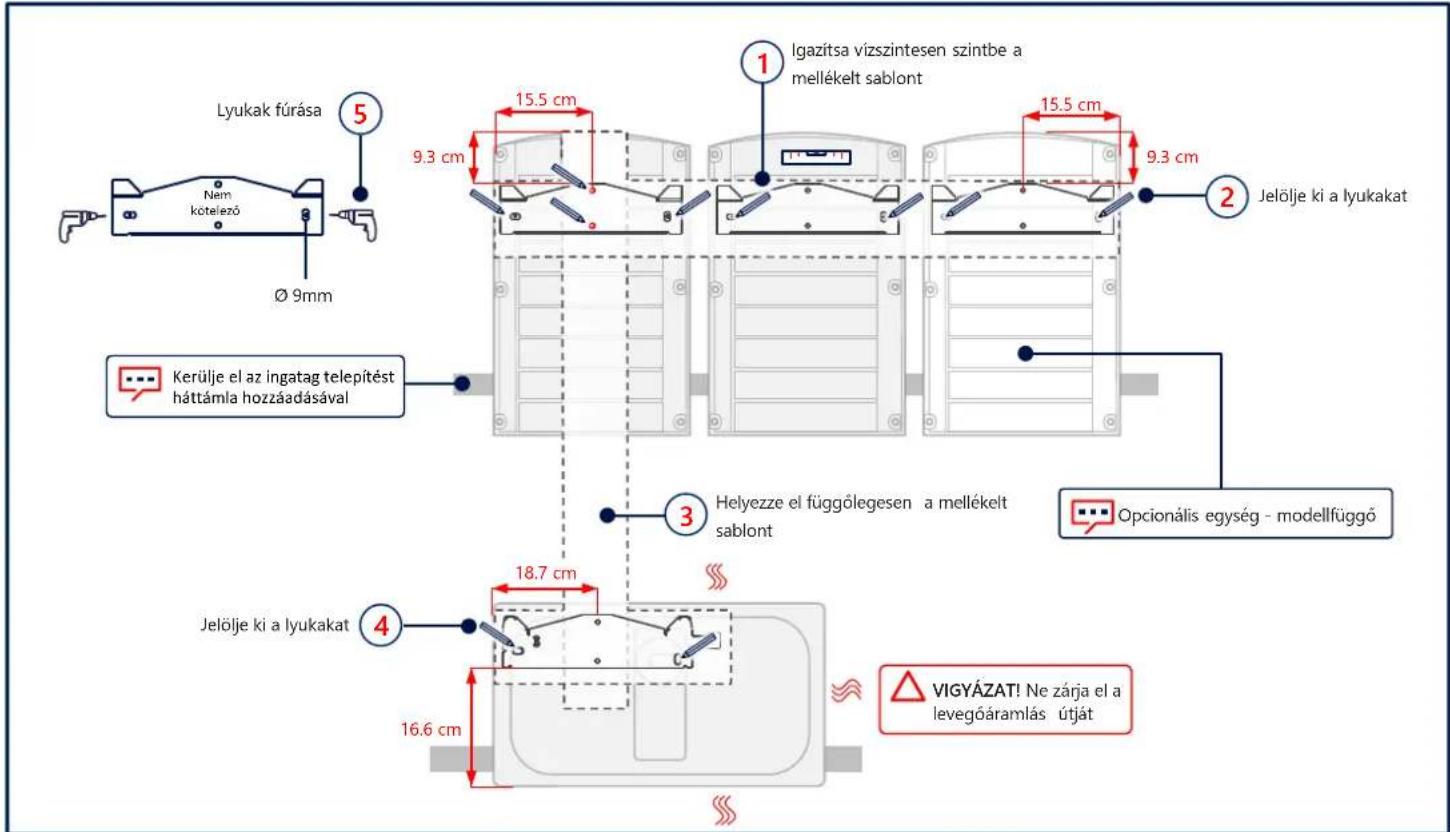

Lyukak helyének megjelölése és kifúrása

Lyukak fúrása 5 Nam kötelező Ø 9mm 15.5 cm 9.3 cm Igazítsa vizszintesen szintbe a mellékelt sablont 15.5 cm 9.3 cm 2 Jelölje ki a lyukakat Kerülje el az ingatag telepítést háttámla hozzáadásával 3 Helyezze el függőlegesen a mellékelt sablont Jelölje ki a lyukakat 4 18.7 cm 16.6 cm VIGYÁZAT! Ne zárja el a levegőáramlás útját

Az egységek rögzítése

solaredge

5

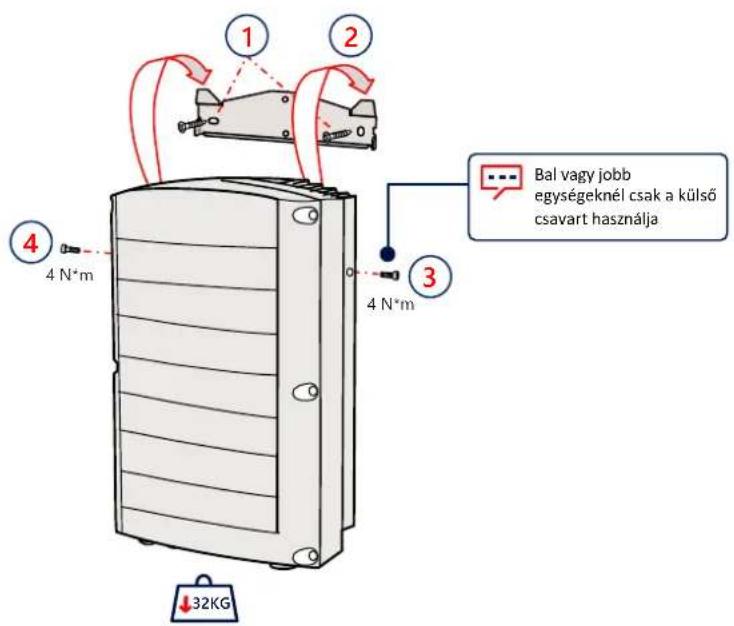

1 2 3 4 N*m 4 N*m ↓18KG

1 2 3 4 4 N*m 4 N*m Bal vagy jobb egységeknél csak a külső csavart használja ↓32KG

solaredge

6

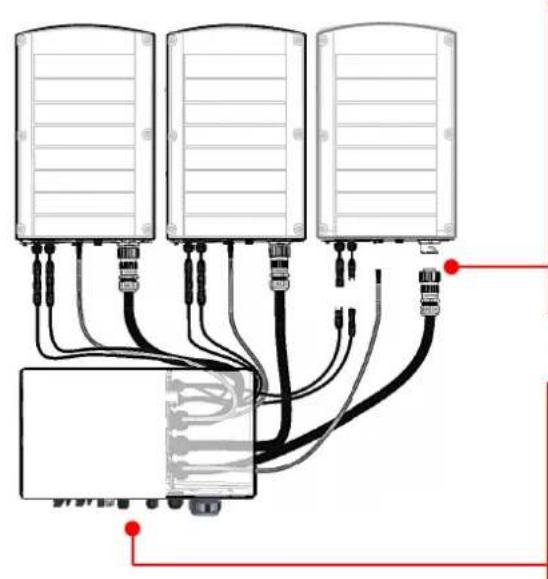

Az összekötő kábelek csatlakoztatása

Csatlakoztassa a kábeleket a címkék szerint

1 2 3

VIGYÁZAT! Ne zárja el a levegőáramlás útját

A fedlapok eltávolítása

solaredge

7

solaredge

8

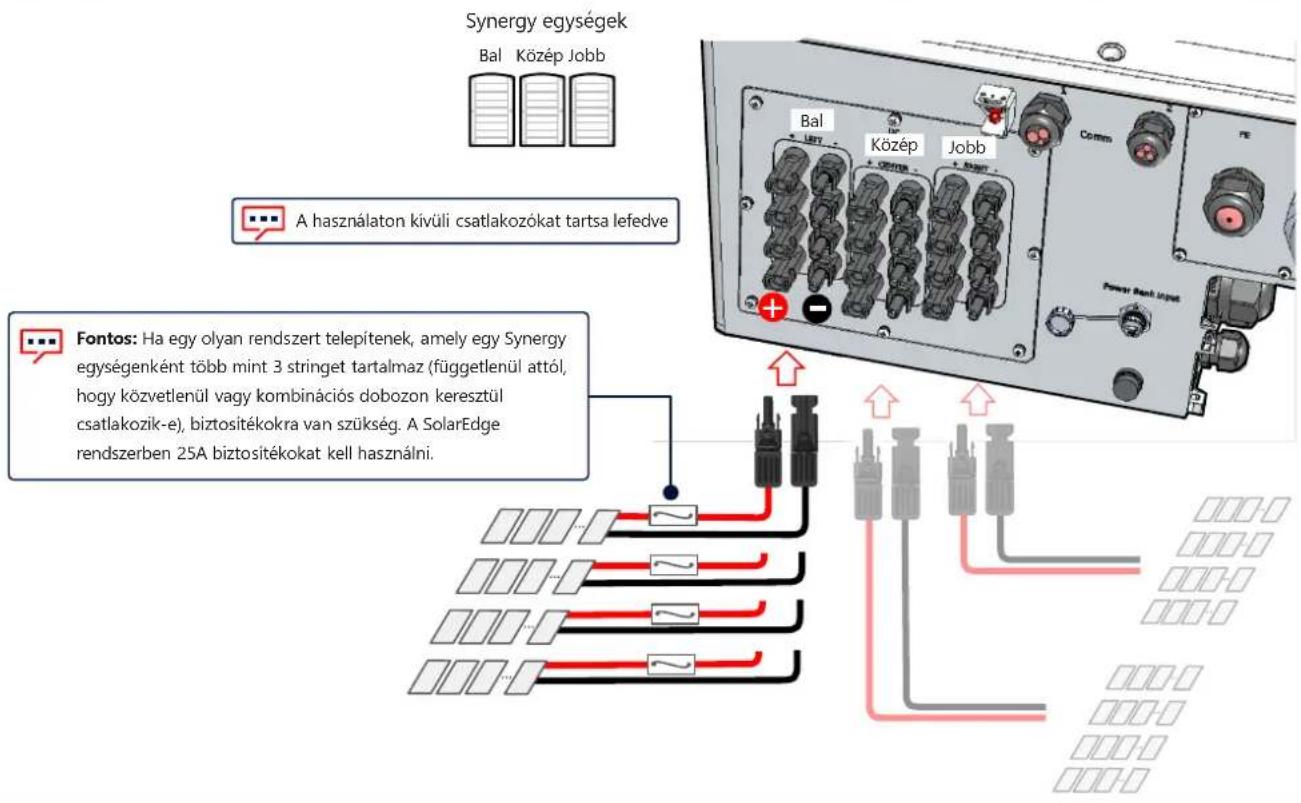

A PV stringek csatlakoztatása

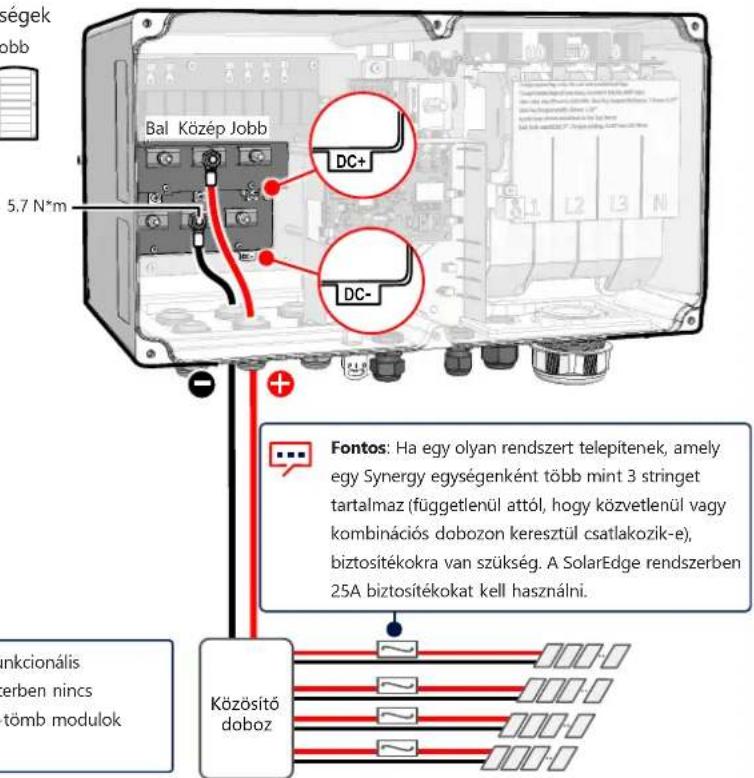

Synergy egységek Bal Közép Jobb A használaton kívüli csatlakozókat tartsa lefedve Fontos: Ha egy olyan rendszert telepítenek, amely egy Synergy egységenként több mint 3 stringet tartalmaz (függetlenül attól, hogy közvetlenül vagy kombinációs dobozon keresztül csatlakozik-e), biztosítékokra van szükség. A SolarEdge rendszerben 25A biztosítékokat kell használni.

PV stringek csatlakoztatása egyetlen DC bemeneten keresztül

solaredge

8

VIGYÁZAT!

• Alumíniumvezetőkhöz CSAK bimetál szemes sarut HASZNÁLION
- Rézvezetőkhöz CSAK ónozott réz szemes sarut HASZNÁLJON

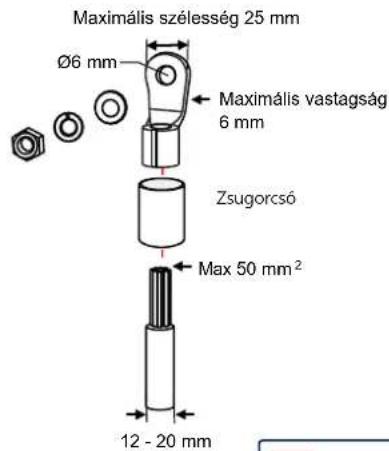

Maximális szélesség 25 mm Ø6 mm Maximális vastagság 6 mm Zsugorcsó Max 50 mm² 12 - 20 mm

Synergy egységek Bal Közép Jobb

ségek obb 5.7 N*m Bal Közép Jobb DC+ DC- Fontos: Ha egy olyan rendszert telepítenek, amely egy Synergy egységenként több mint 3 stringet tartalmaz (függetlenül attól, hogy közvetlenül vagy kombinációs dobozon keresztül csatlakozik-e), biztosítékokra van szükség. A SolarEdge rendszerben 25A biztosítékokat kell használni. Közösítő doboz

A DC oldali negatív vagy pozitív pólus funkcionális elektromos földelése tilos, mert az inverterben nincs transzformátor. A tartószerkezet és a PV-tömb modulok kereteinek földelése megengedett

solar edge

9

Az AC és a Védőföld csatlakoztatása (PE)

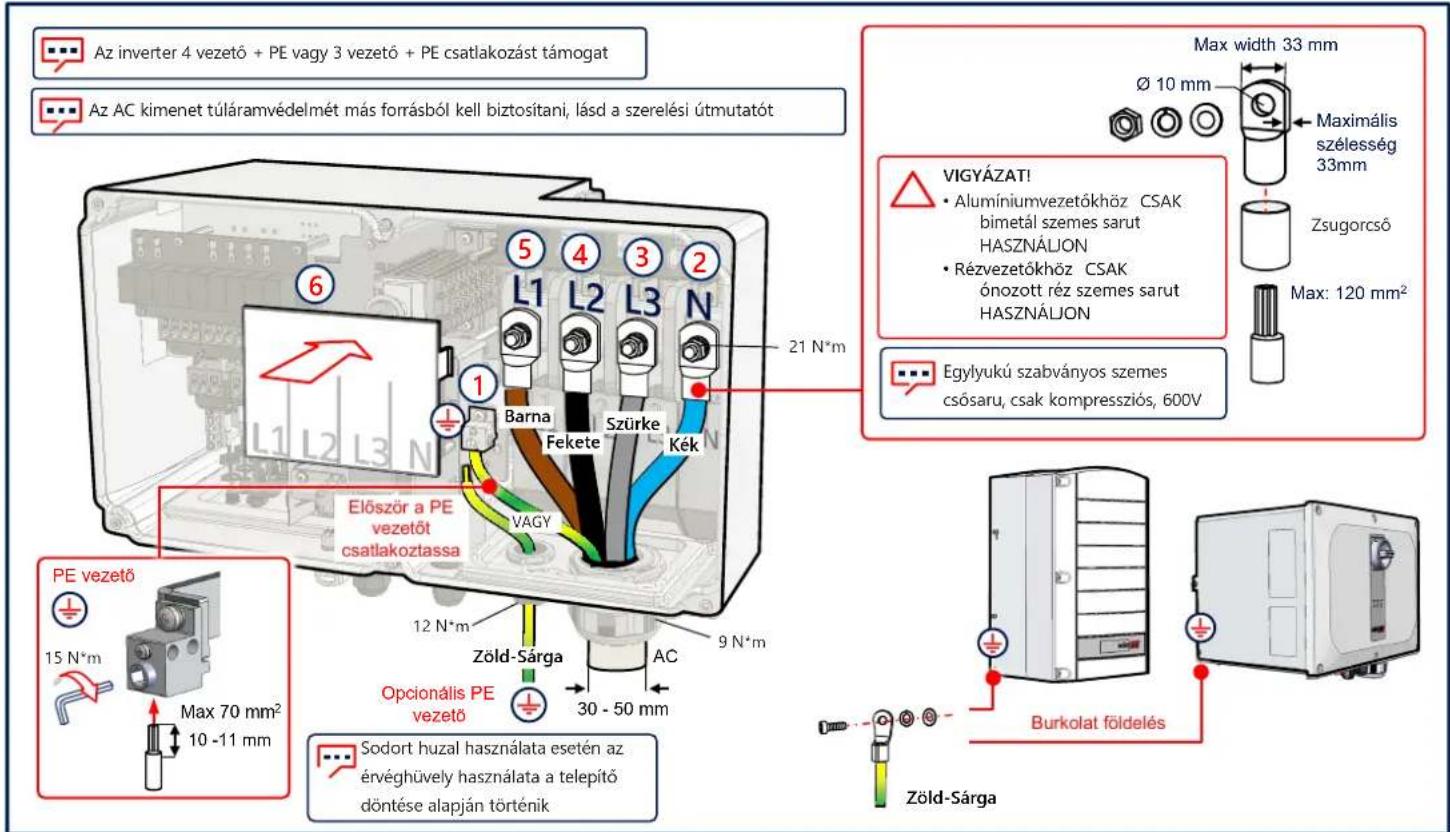

Az inverter 4 vezető + PE vagy 3 vezető + PE csatlakozást támogat Az AC kimenet túláramvédelmét más forrásból kell biztosítani, lásd a szerelési útmutatót 6 5 L1 L2 L3 N 21 N*m Barna Fekete Szürke Kék VAGY Először a PE vezetőt csatlakoztassa 12 N*m 12 N*m Zöld-Sárga 9 N*m 15 N*m Max 70 mm² 10 -11 mm Opcionális PE vezető 30 - 50 mm Sodort huzal használata esetén az érvéghüvely használata a telepítő döntése alapján történik Max width 33 mm Ø 10 mm Maximális szélesség 33mm Zsugorcső Max: 120 mm² VIGYÁZAT! • Aluminiumvezetőkhöz CSAK bimetál szemes sarut HASZNÁLION • Részvezetőkhöz CSAK ónozott réz szemes sarut HASZNÁLION Egylyukú szabványos szemes csősaru, csak kompressziós, 600V PE vezető 15 N*m Max 70 mm² 10 -11 mm Burkolat födelés Zöld-Sárga

LAN kommunikáció

solar edge

10

COMM 1 5.5 N*m Ethernet

solaredge

11

Több inverter csatlakozása RS485-ön

COMM 2 4 N*m SW1⑥ SW1↑ SW1↓ SW1↑ CAT6, 3 vezető, ámyékolt, sodrott pár (0,2 - 1mm²) RS485-1 G A+ B- G A- B- G A+ S- 5 G A+ B- ⑦ ① ② ③ ④

Wifi kommunikáció csatlakoztatása (Opcionális)

solar edge

12

Mobilnetes kommunikáció csatlakoztatása (Opcionális)

⑤ ↓ ② 3 5.5 N*m ① ④

A fedlapok telepítése

solaredge

14

3.5 N*m ③ ② 1 2 3 5 6 7 8 9 10 solarisat 4

L1 L2 L3 N ①

solaredge

15

Előzetes üzembe helyezés, ha az áramellátás (AC) nincs csatlakoztatva (1. lehetőség)

Töltse le a SolarEdge SetApp-ot

Állítsa a DC-kapcsolót be állásba

Csatlakoztassa a hordozható akkut

Indítsa el a SetAppot és kövesse az utasításait

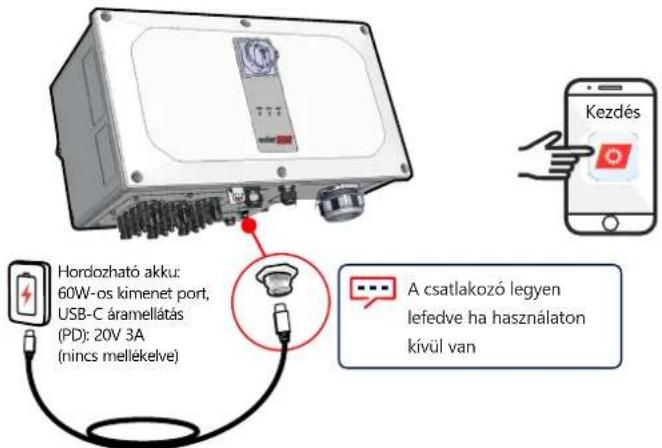

Hordozható akku: 60W-os kimenet port, USB-C áramellátás (PD): 20V 3A (nincs mellékelve) A csatlakozó legyen lefedve ha használaton kívül van Kezdés

1méter, apa-apa csatlakozó, USB-C (nincs mellékelve)

Üzembe helyezés DC és AC áramellátással (2. lehetőség)

solaredge

16

Töltse le a SolarEdge SetApp-ot

Kapcsolja be az áramellátást

Indítsa el a SetAppot és kövesse az utasításait

solar edge

17

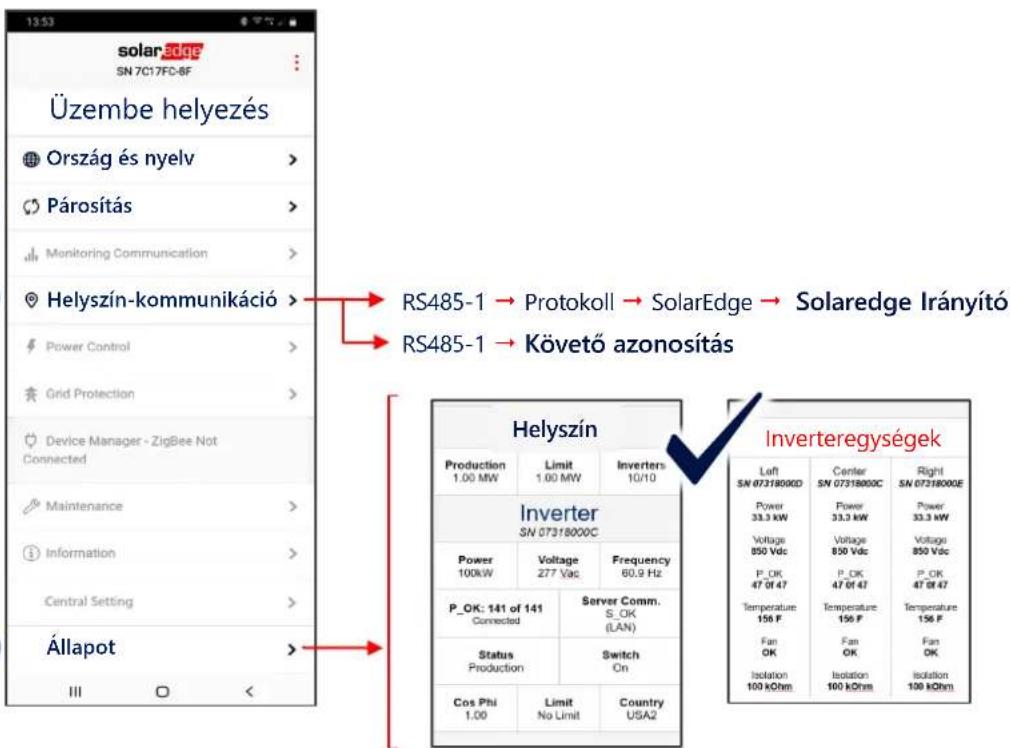

Az irányió inverter üzembe helyezése

1

2

3

4

solarEdge SN 7C17FC-8F Üzembe helyezés Ország és nyelv > Párosítás > Monitoring Communication > Helyszín-kommunikáció > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > Állapot > III Limit No Limit Country USA2 RS485-1 → Protokoll → SolarEdge → Solaredge Irányító RS485-1 → Követő azonosítás Helyszín Production 1.00 MW Limit 1.00 MW Inverters 10/10 Inverter SN 07318000C Power 100kW Voltage 277 Vac Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 Invertergységek Left SN 07318000D Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm Center SN 07318000C Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm Right SN 07318000E Power 33.3 kW Voltage 850 Vdc P_OK 47 OF 47 Temperature 156 F Fan OK Isolation 100 kOhm

LED jelzések

solaredge

TELJ. KOMM. HIBA

Zöld Kék Piros

A rendszer energiát termel

Az AC csatlakoztatva van, de a rendszer nem termel energiát

Az inverter kommunikál a felügyeleti platformmal

Rendszerhiba

solaredge

Támogatás elérhetőségei

Ha technikai problémái vannak a SolarEdge termékekkel kapcsolatban, kérjük, lépjen velünk kapcsolatba:
