产品类型	采用Synergy技术的三相逆变器
品牌	SolarEdge
型号	SE100KRW00IBPM4
额定功率	100 kW
直流输入电压	高达850 Vdc
交流输出电压	277/480 V (三相)
频率	50/60 Hz
直流输入数量	每台Synergy单元最多3路
重量	约32 kg
尺寸（长x高x宽）	100.8 x 116.8 x 40 cm
防护等级	IP65（户外）
工作温度范围	-40°C至+60°C
通信	以太网、RS485、Wi-Fi（可选）、蜂窝网络（可选）
显示	LED指示灯（绿色、蓝色、红色）
主要功能	直流/交流转换、电网同步、通过SetApp监控、防孤岛保护
安全功能	直流开关、交流开关、过压保护、接地
安装	壁挂式或支架安装，室内/室外
包含配件	钻孔模板、互连电缆、连接器
维护	定期清洁散热片
保修	标准5年（可延长）

常见问题 - SE100KRW00IBPM4 SolarEdge

SolarEdge SE100KRW00IBPM4逆变器的最大功率是多少？

额定功率为100 kW，三相交流输出。

交流连接推荐使用哪种类型的电缆？

使用铜或铝电缆，并配以合适的接线端子：铝线使用双金属接线端子，铜线使用镀锡铜接线端子。最大截面120 mm²。

如何将多台逆变器串联？

使用RS485-1端口，设置为主/从模式。使用3芯CAT6屏蔽双绞线（0.2-1 mm²）。配置SolarEdge协议并检测从设备。

LED指示灯的含义是什么？

绿色常亮：发电中。蓝色常亮：与监控平台通信中。红色常亮：系统错误。绿色闪烁：交流电源已接通但未发电。

如何在没有交流连接的情况下进行调试？

使用SolarEdge SetApp应用程序，配合外部电池（输出60W）或通过USB-C（20V 3A）供电。打开直流开关并按照说明操作。

逆变器周围需要留出多少空间？

室内：上方10厘米，下方40厘米，左侧15厘米，右侧5厘米。室外：设备前方至少1米。不要阻挡气流。

我可以将逆变器安装在室外吗？

可以，它设计用于室外安装，防护等级为IP65。请遵守安全距离并避免过度阳光直射。

如何连接太阳能板组串？

将组串连接到每台Synergy单元的直流输入端。如果每单元超过3路组串，请使用25 A保险丝。注意极性（DC+ / DC-）。

遇到技术问题怎么办？

请访问SolarEdge技术支持网站https://www.solaredge.com/service/support。准备好逆变器的序列号。

如何更新逆变器的固件？

更新通过SolarEdge SetApp应用程序或远程通过监控平台进行。请确保网络连接正常。

用户手册 SE100KRW00IBPM4 SolarEdge

此符號表示的資訊可協助使用者以最佳方式使用產品。

注意！

表示有危險。進行程序需要多加注意，如果不能正確執行或不遵守指示，可能導致產品受損或毀壞。在完全理解並達到所指示的條件之前，請不要進行注意標誌的區段。

警告！

表示有危險。進行程序需要多加注意，如果不能正確執行或不遵守指示，可能導致受傷或致死。在完全理解並達到所指示的條件之前，請不要進行警告標誌的區段。

請不要剪下電線連接器

此符號會在 SolarEdge 手冊與裝置上出現在接地點。

打開/關閉主要電路板交流電開關。並靜候5分鐘

在 Synergy Manager 上打開/關閉直流電安全開關，並靜候 5 分鐘(僅適用於具直流電安全開關的型號)

請儲存這些指示－本指導手冊包含應在安裝與維護三相逆變器期間遵照進行的重要指示。以SolarEdge未在本文檔中指定的方式使用此設備可能會損害此設備提供的保護。

安裝功率優化器

1→2→3→4→5→6

solaredge

1

1

使用 SolarEdge Designer以設計串列

https://designer.solaredge.com

下載 SolarEdge Mapper 以將串列對應至功率優化器

下载

[NO TEXT]

[NO TEXT]

solar edge

1 安装功率優化器

3

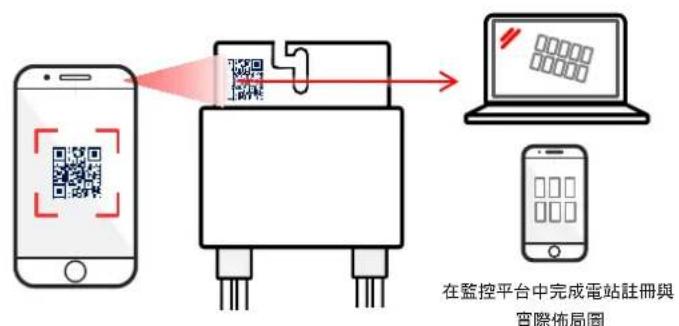

使用 Mapper 掃描 QR 碼

4

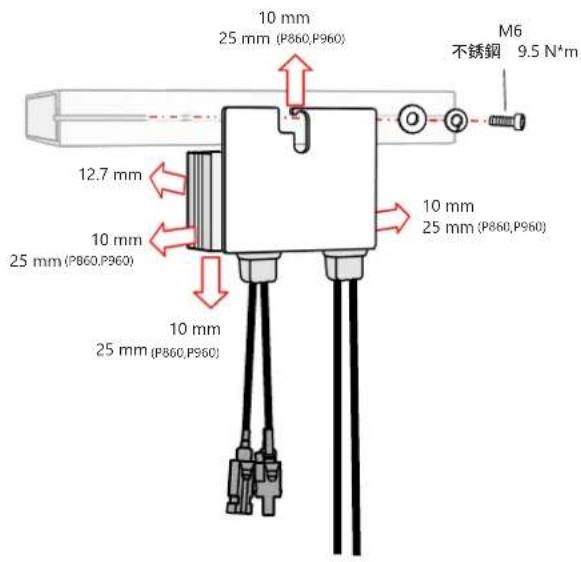

安裝優化器

10 mm 25 mm (P860,P960) 10 mm M6 不锈钢 9.5 N*m 12.7 mm 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960) 10 mm 25 mm (P860,P960)

安裝功率優化器

solaredge

2

連接 PV 陣列

檢查陣列極性。 驗證每個優化器 1±0.1V 範例：8個優化器 = ~8V

維持間隙

10 cm 40 cm 15 cm 5 cm 室內間隙 年均溫為 25°C 或以上，則為 20 公分 室外間隙 警告！變流器前面的區域必須保持清潔至少一米 注意！務必要通風 水平安裝 保持超過10° 100.8 cm 40 cm 116.8 cm 在金屬背板上在網柵欄上 30 cm 背靠背 20 cm

solar edge

4

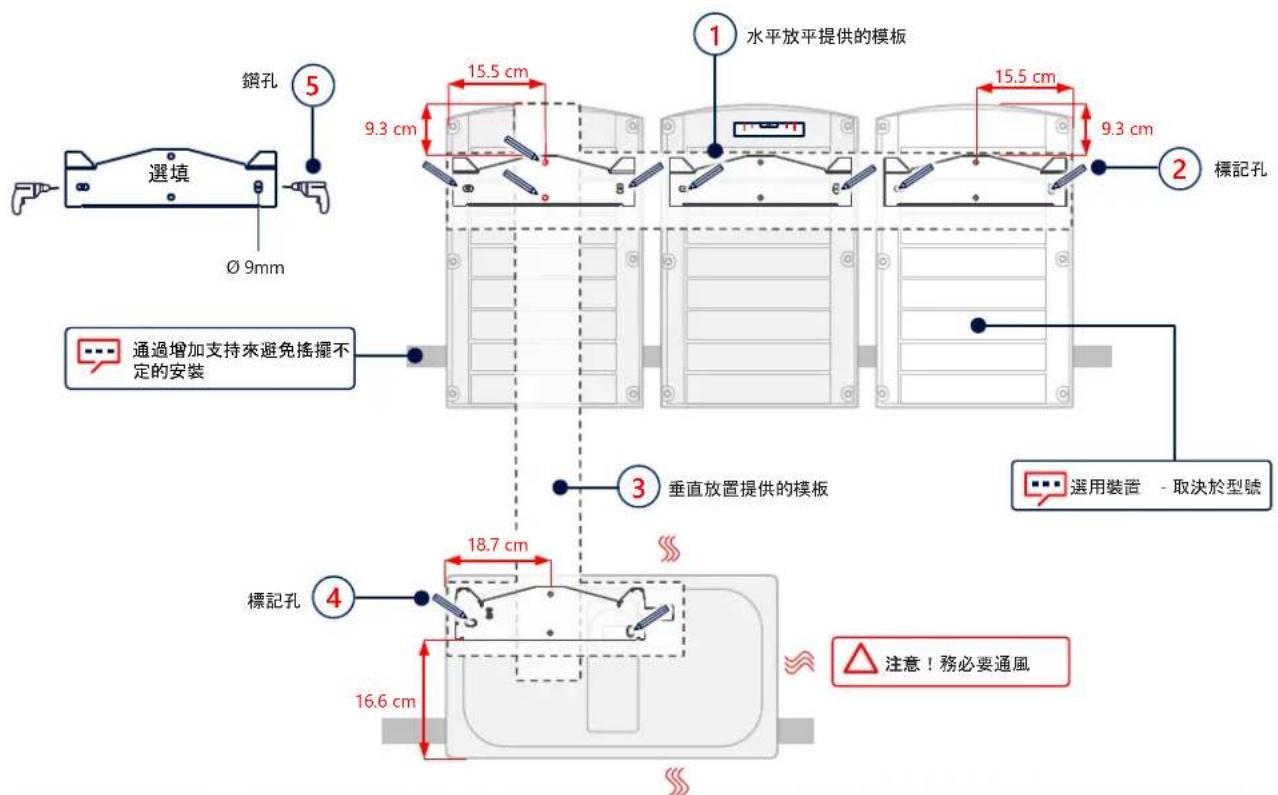

標記和鑽孔

1 水平放平提供的模板 2 標記孔 3 垂直放置提供的模板 4 標記孔 5 鋼孔 9.3 cm 15.5 cm 15.5 cm 9.3 cm 18.7 cm 16.6 cm 通過增加支持來避免搖擺不定的安裝 注意！務必要通風 適用裝置 - 取決於型號

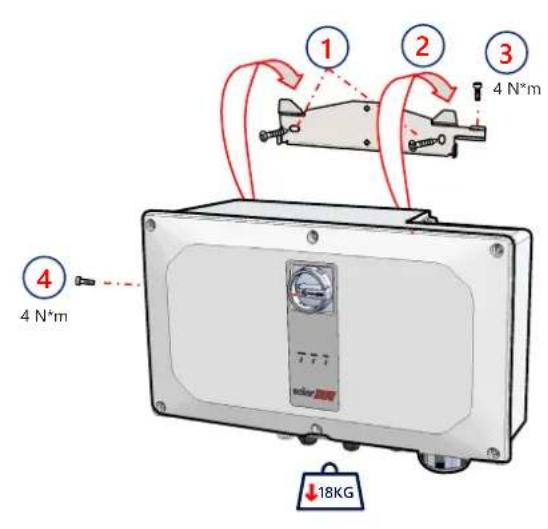

安装装置

1 2 3 4 N*m 4 N*m ↓18KG

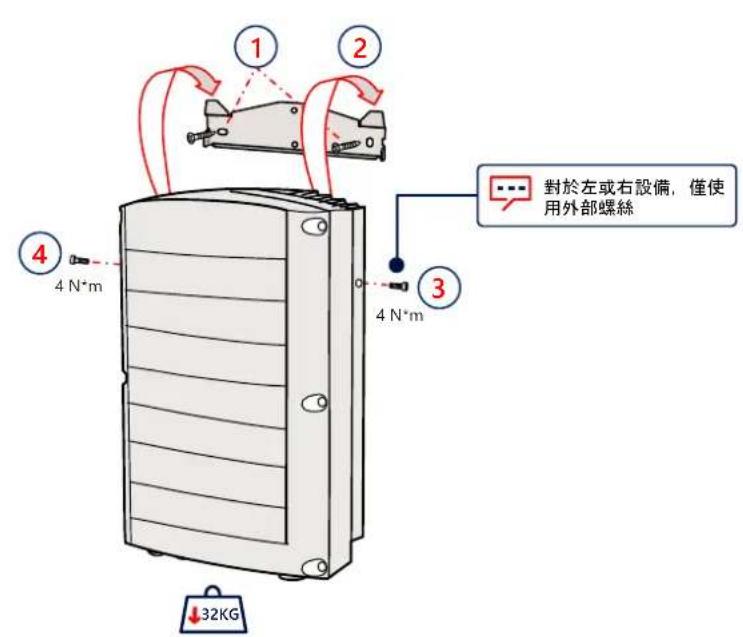

對於左或右設備，僅使用外部螺絲 4 N*m 3 4 N*m 32KG

solar edge

6

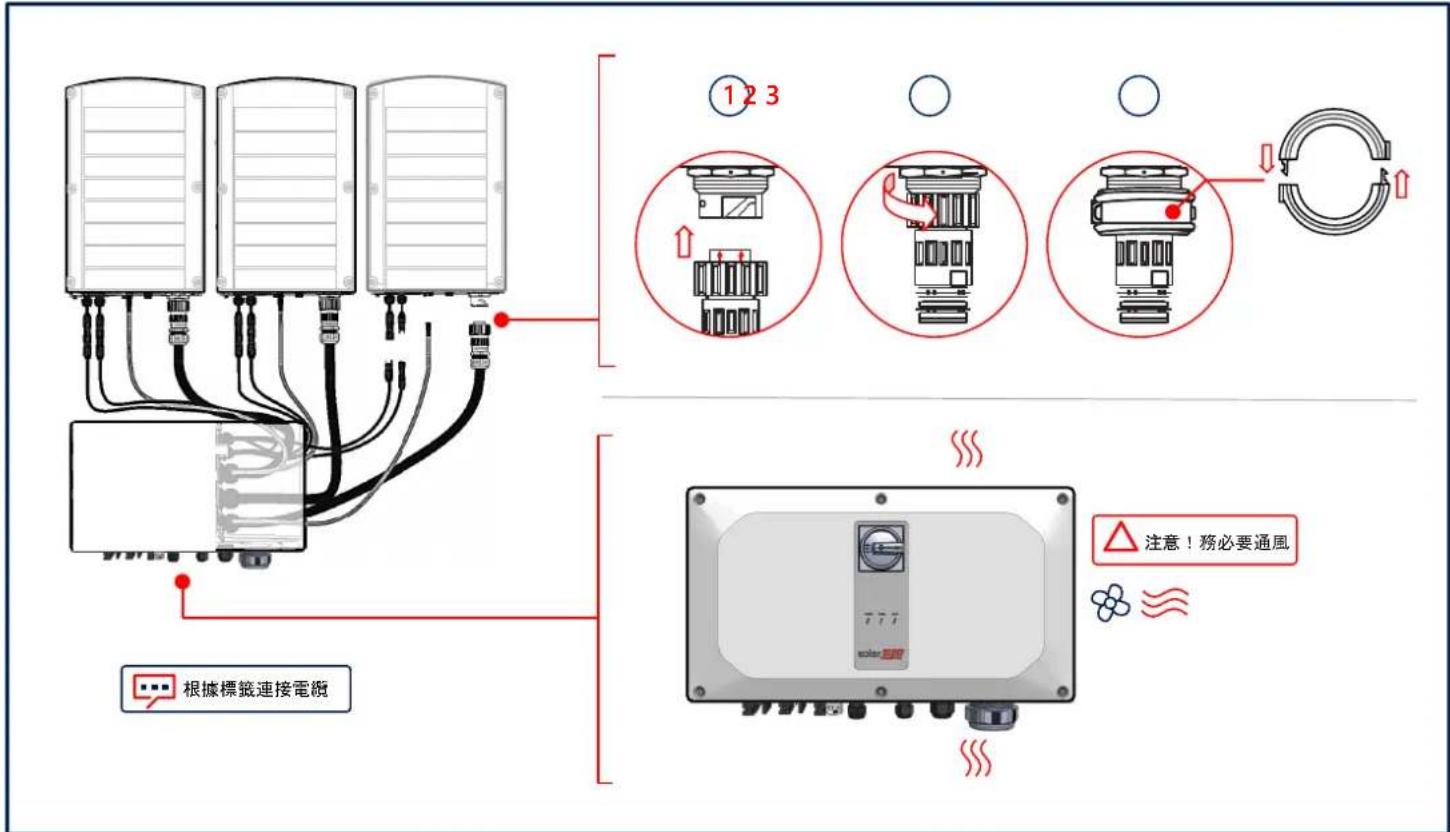

連接延伸電纜

根據標籤連接電極 1 2 3 注意！務必要通風

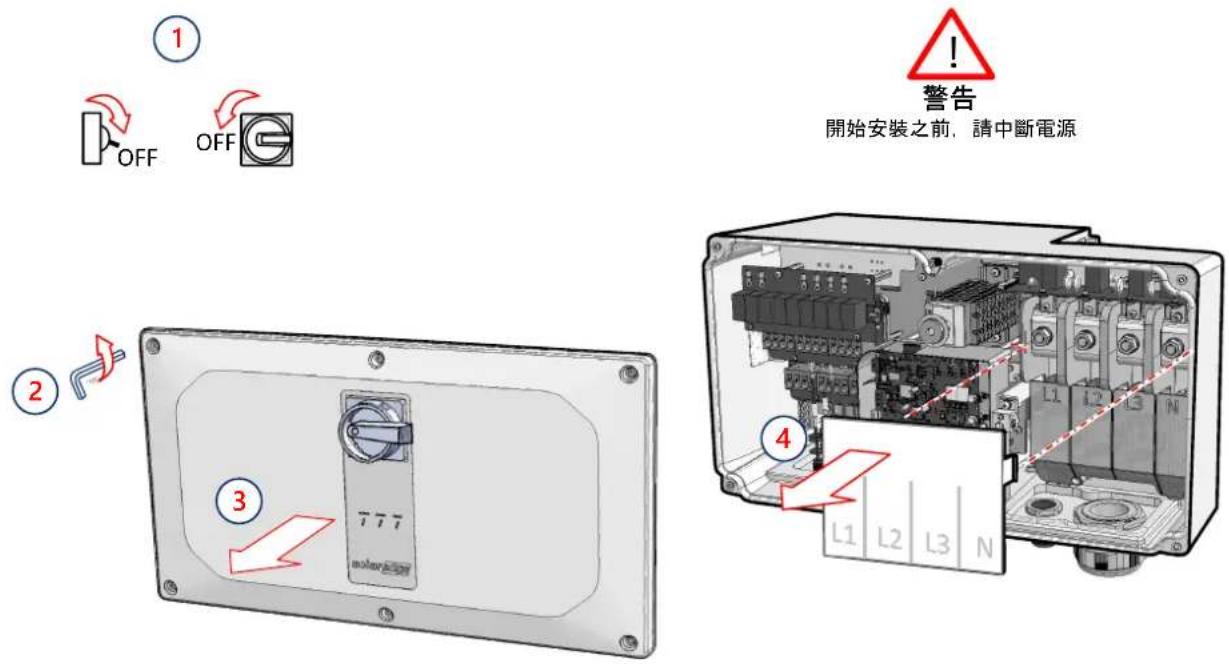

移除蓋子

solaredge

7

solar edge

8

連接 PV 串列

協同單位 左邊 中間 右邊 保留未使用的連接器 重要說明：當每個單台Synergy單元安裝的系統超過3串列時（無論是直接連接還是通過匯流箱連接），都需要使用保險絲。在SolarEdge系統中，建議使用25A保險絲。

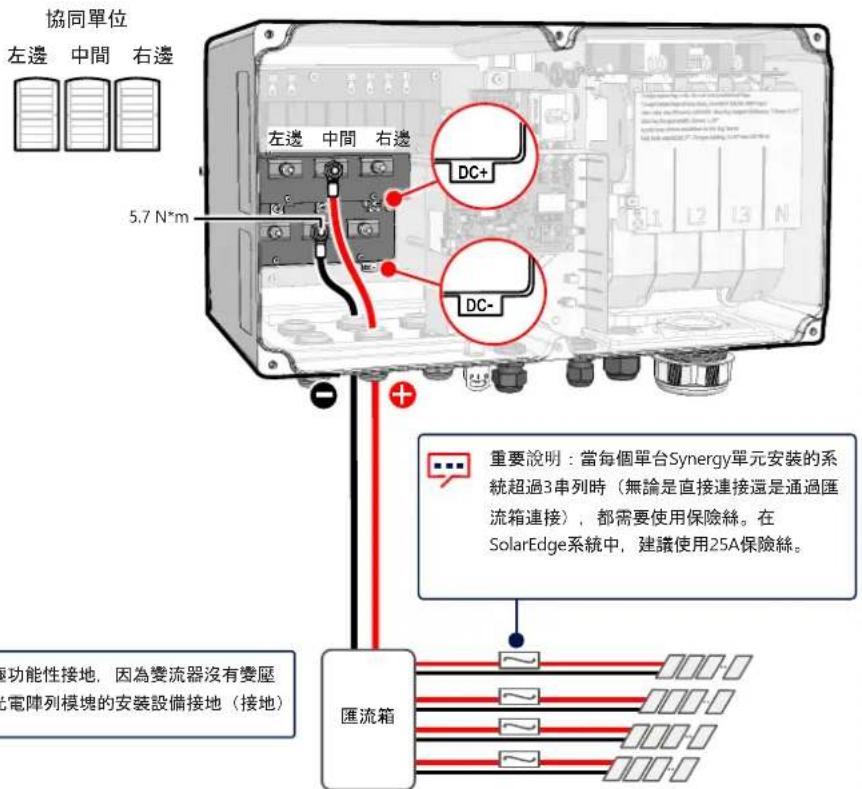

通過單個DC輸入連接PV串

solaredge

8

注意！！

·若為鋁線，只限使用雙金屬端子
·若為銅線，只限使用鍍錫銅端子

最大寬度 25 公釐 Ø6 mm 最大厚度 6 公釐 熱收縮套管絕緣 Max 50 mm² 12 - 20 mm

協同單位 左邊 中間 右邊 5.7 N*m DC+ DC- 重要說明：當每個單台Synergy單元安裝的系統超過3串列時（無論是直接連接還是通過匯流箱連接），都需要使用保險絲。在SolarEdge系統中，建議使用25A保險絲。 匯流箱 原功能性接地，因為變流器沒有變壓電陣列模塊的安裝設備接地（接地）

禁止將直流側負極或正極功能性接地，因為變流器沒有變壓器。可以將模塊框架和光電陣列模塊的安裝設備接地（接地）

9

連接交流電和保護接地

變流器可支援 4 線式 + PE 或 3 線式 + PE 連接 其他都必須提供交流電輸出的過流保護，請參閱手冊以取得指引 注意！！ • 若為鋁線，只限使用雙金屬端子 • 若為銅線，只限使用鍍錫銅端子 • 只限單孔標準管壓接端子，600V 最大寬度 33 公釐 Ø 10 mm 最大厚度 7 公釐 熱收縮套管 絵縫 Max: 120 mm² 先連接 PE 線 或 棕色 黑色 灰色 蓝色 12 N*m 9 N*m 15 N*m Max 70 mm² 10 -11 mm 選用 PE 線 30 - 50 mm 使用絞合線時，安裝商可自行決定 是否使用套管 機箱接地 黃色/綠色

LAN 通訊

COMM 1 5.5 N*m Ethernet

11

多個逆變器的 RS485 連接

COMM 2 1 2 4 N*m SW1⑥ 7 SW1↑ SW1↓ SW1↑ G A+ B- RS485-1 CAT6, 3 線遮蔽式雙桟線 (0.2-1 mm²) 5 3 G A+ B- 4

Wi-Fi 通訊連線(選配)

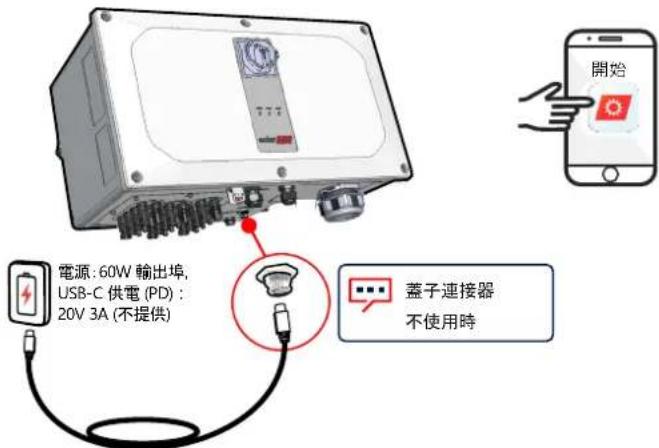

15 未連接交流電時預先調試 (選項 1)

下載 SolarEdge SetApp

打開直流電開關

連接電源

啟動並遵照 SetApp

開始 電源: 60W 輸出埠, USB-C 供電 (PD) : 20V 3A (不提供) 蓋子連接器 不使用時

1 公尺，公對公，USB-C (不提供)

調適直流電與交流功率 （選項

2) 16

下载
SolarEdge SetApp

打開電源

啟動並遵照
SetApp

solar edge

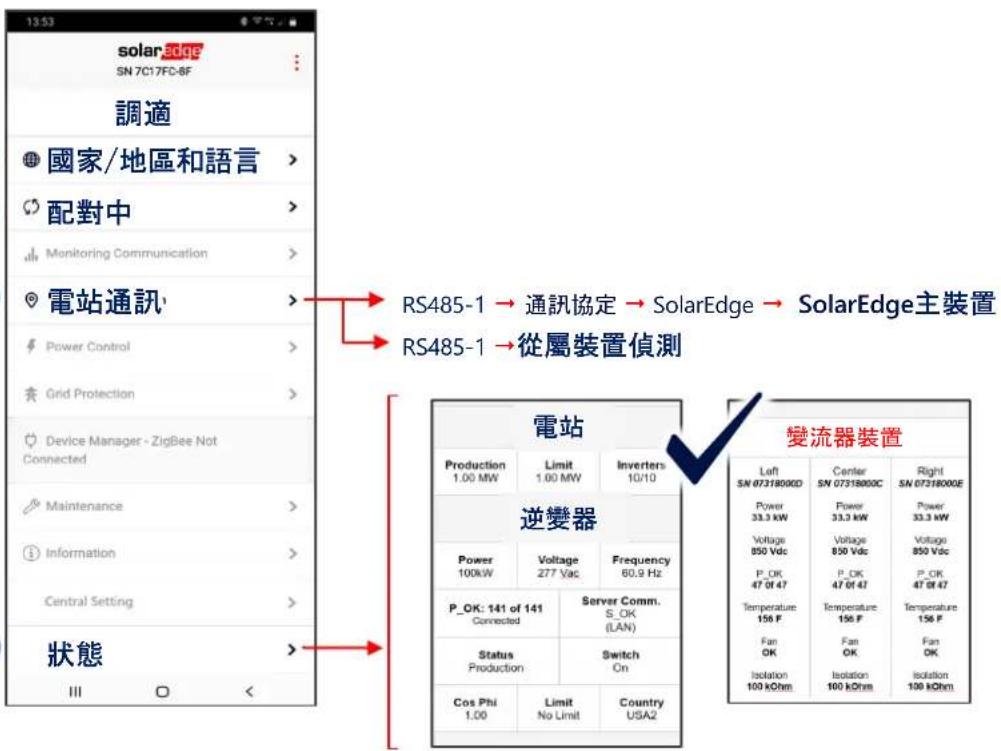

17 調適主變流器

1

2

3

solarEdge SN 7C17FC-8F 調適 國家/地區和語言 > 配對中 > Monitoring Communication > 電站通訊 > Power Control > Grid Protection > Device Manager - ZigBee Not Connected Maintenance > Information > Central Setting > 狀態 > III ○ < RS485-1 → 通訊協定 → SolarEdge → SolarEdge主裝置 RS485-1 →從屬裝置偵測 電站 Production 1.00 MW Limit 1.00 MW Inverters 10/10 逆變器 Power 100kW Voltage 277 Vdc Frequency 60.9 Hz P_OK: 141 of 141 Connected Server Comm. S_OK (LAN) Status Production Switch On Cos Phi 1.00 Limit No Limit Country USA2 變流器裝置 Left SN 07318000D Center SN 07318000C Right SN 07318000E Power 33.3 kW Power 33.3 kW Power 33.3 kW Voltage 850 Vdc Voltage 850 Vdc Voltage 850 Vdc P_OK 47 Of 47 P_OK 47 Of 47 P_OK 47 Of 47 Temperature 156 F Temperature 156 F Fan OK Fan OK Fan OK Isolation 100 kOhm Isolation 100 kOhm Isolation 100 kOhm

4

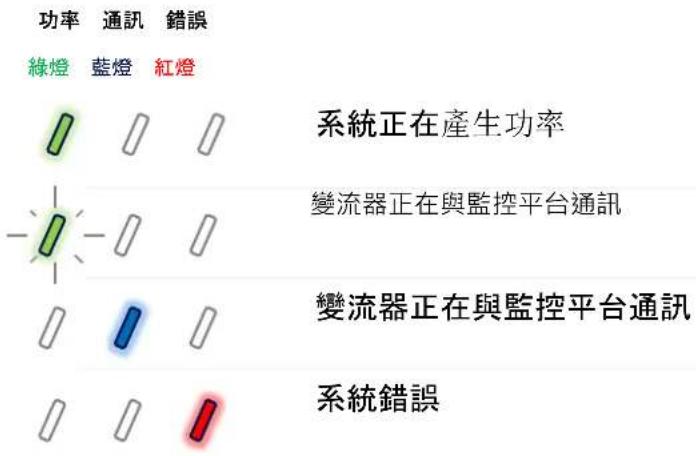

LED 指示

功率 通訊 錯誤 綠燈 藍燈 紅燈 系統正在產生功率 變流器正在與監控平台通訊 變流器正在與監控平台通訊 系統錯誤

solaredge

支持聯繫信息

如果您有關於SolarEdge產品的技術問題，請與我們聯繫：

如有變更，恕不另行通知。版權所有 © SolarEdge Inc. 保留所有權利。2021年3月
