Ürün Türü	Üç fazlı Synergy teknolojili invertör
Marka	SolarEdge
Model	SE100KRW00IBPM4
Nominal Güç	100 kW
DC Giriş Gerilimi	850 Vdc'ye kadar
AC Çıkış Gerilimi	277/480 V (üç fazlı)
Frekans	50/60 Hz
DC Giriş Sayısı	Her bir Synergy birimi için 3 diziye kadar
Ağırlık	Yaklaşık 32 kg
Boyutlar (G x Y x D)	100,8 x 116,8 x 40 cm
Koruma Sınıfı	IP65 (dış mekan)
Çalışma Sıcaklığı Aralığı	-40 °C ile +60 °C arası
İletişim	Ethernet, RS485, Wi-Fi (isteğe bağlı), mobil ağ (isteğe bağlı)
Gösterge	LED göstergeler (yeşil, mavi, kırmızı)
Ana İşlevler	DC/AC dönüşüm, şebeke senkronizasyonu, SetApp ile izleme, anti-adalama koruması
Güvenlik Özellikleri	DC anahtarı, AC anahtarı, aşırı gerilim koruması, topraklama
Kurulum	Duvar veya yapı üzerine, iç/dış mekan
Dahil Aksesuarlar	Delme şablonu, bağlantı kabloları, konektörler
Bakım	Soğutma kanatçıklarının periyodik temizliği
Garanti	Standart 5 yıl (uzatılabilir)

Sık sorulan sorular - SE100KRW00IBPM4 SolarEdge

SolarEdge SE100KRW00IBPM4 invertörünün maksimum gücü nedir?

Nominal güç, üç fazlı AC çıkışta 100 kW'dır.

AC bağlantısı için önerilen kablo türleri nelerdir?

Bakır veya alüminyum kabloları uygun pabuçlarla kullanın: alüminyum için bimetal pabuçlar, bakır için kalaylı bakır pabuçlar. Maksimum kesit 120 mm².

Birden fazla invertör seri olarak nasıl bağlanır?

RS485-1 portunu master/slave modunda kullanın. 3 telli CAT6 bükümlü çift ekranlı kablo (0,2-1 mm²). SolarEdge protokolünü yapılandırın ve slave'leri algılayın.

LED göstergelerin anlamı nedir?

Sabit yeşil: Aktif üretim. Sabit mavi: İzleme platformu ile iletişim. Sabit kırmızı: Sistem hatası. Yanıp sönen yeşil: AC gücü mevcut ancak üretim yok.

AC bağlantısı olmadan devreye alma nasıl yapılır?

SolarEdge SetApp uygulamasını harici bir batarya (60W çıkış) veya USB-C (20V 3A) ile kullanın. DC anahtarını etkinleştirin ve talimatları izleyin.

İnvertör çevresinde ne kadar boşluk gereklidir?

İç mekan: Üstte 10 cm, altta 40 cm, solda 15 cm, sağda 5 cm. Dış mekan: Cihazın önünde en az 1 metre. Hava akışını engellemeyin.

İnvertörü dış mekana kurabilir miyim?

Evet, IP65 koruma sınıfı ile dış mekan kurulumu için tasarlanmıştır. Güvenlik mesafelerine uyun ve aşırı doğrudan güneş ışığından kaçının.

Güneş paneli dizileri nasıl bağlanır?

Dizileri her bir Synergy biriminin DC girişlerine bağlayın. Birim başına 3'ten fazla dizi varsa 25 A sigortalar kullanın. Polariteye dikkat edin (DC+ / DC-).

Teknik bir sorun durumunda ne yapılmalı?

SolarEdge teknik desteğine https://www.solaredge.com/service/support adresinden ulaşın. İnvertörün seri numarasını hazır bulundurun.

İnvertörün firmware'i nasıl güncellenir?

Güncellemeler SolarEdge SetApp uygulaması veya uzaktan izleme platformu üzerinden yapılır. Ağ bağlantısının aktif olduğundan emin olun.

KULLANIM KILAVUZU SE100KRW00IBPM4 SolarEdge

Sinerji Teknolojili Üç Fazlı Invertör

Hızlı Kurulum Kılavuzu

PN: SExxK-xxxxIxxxx

Avrupa, Asya Pasifik ve Güney Afrika için

Sürüm 1.3

Açıklama

NOT

Bu sembol, kullanıcıının ürünü en iyi şekilde kullanmasına yardımcı olmayı amaçlayan bilgileri belirtir.

DİKKAT!

Bir tehlikeyi belirtir. Doğru şekilde yapılmaması veya uygulanmaması durumunda ürünün zarar görmesine veya tahrip olmasına neden olabilecek bir işleme dikkat çeker. Belirtilen koşullar tam olarak anlaşılp karşılanana dek bir uyarı işaretinin ötesine geçmeyin.

UYARI!

Bir tehlikeyi belirtir. Doğru şekilde yapılmaması veya uygulanmaması durumunda yaralanma veya ölümle sonuçlanabilecek bir işleme dikkat çeker. Belirtilen şartlar tam olarak anlaşılp karşılanana dek bir uyarı notunun ötesine geçmeyin.

Kablo konnektörlerini kesmeyin

Bu sembol, SolarEdge kılavuzları ve ekipmanı üzerindeki topraklama noktalarında görünür.

Ana panodaki AC şalteri AÇIN/KAPATIN ve 5 dakika bekleyin

Sinerji Manager üzerindeki DC Güvenlik Şalterini AÇIN/KAPATIN ve 5 dakika bekleyin (Sadece DC Güvenlik Şalterli modeller için geçerlidir)

BU TALİMATLARI SAKLAYIN – Bu kılavuz, Üç Fazlı İnvertörün kurulum ve bakımı sırasında izlenmesi gereken önemli talimatları içerir. Bu ekipmanın SolarEdge tarafından sağlanan bu dökümanda belirtilmeyen bir şekilde kullanılması, bu ekipmanın sağladığı korumayı bozabilir.

Optimizerlerin Montajı

1→2→3→4→5→6

solaredge

1

1

Dizeyi tasarlamak için

SolarEdge Designer kullanın

https://designer.solaredge.com

Dize optimizerleri eşleştirmek için SolarEdge Mapper'ı indirin

[NO TEXT]

[NO TEXT]

solar edge

1

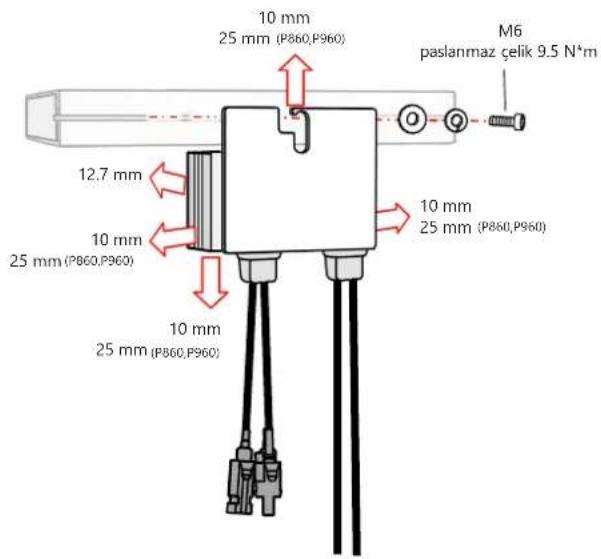

Optimizerlerin Montajı

3

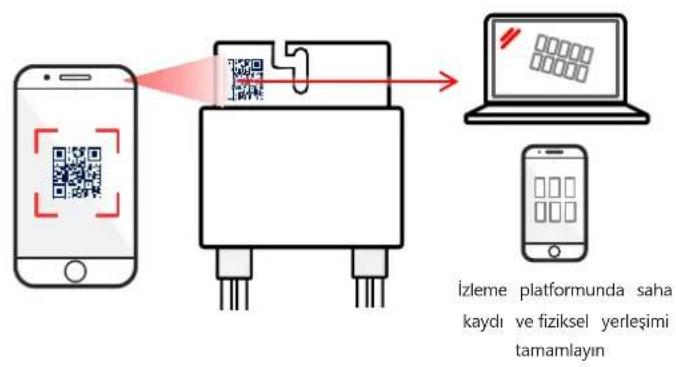

Mapper ile QR kodunu tarayın

4
Optimizeri kurun

Optimizerlerin Montajı

solaredge

2

PV Dizisinin Bağlanması

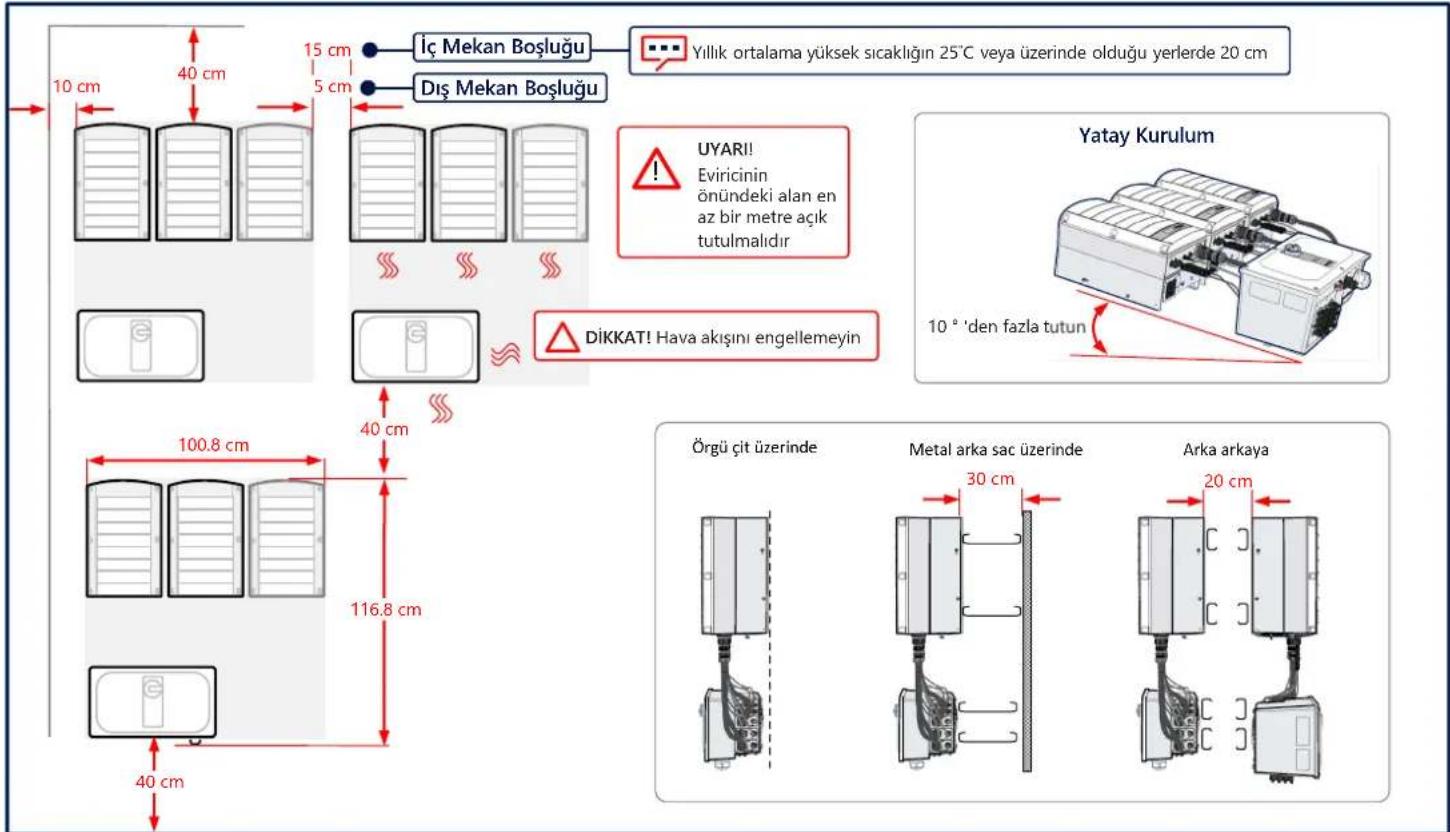

Boşluğun Korunması

solaredge

3

solaredge

4

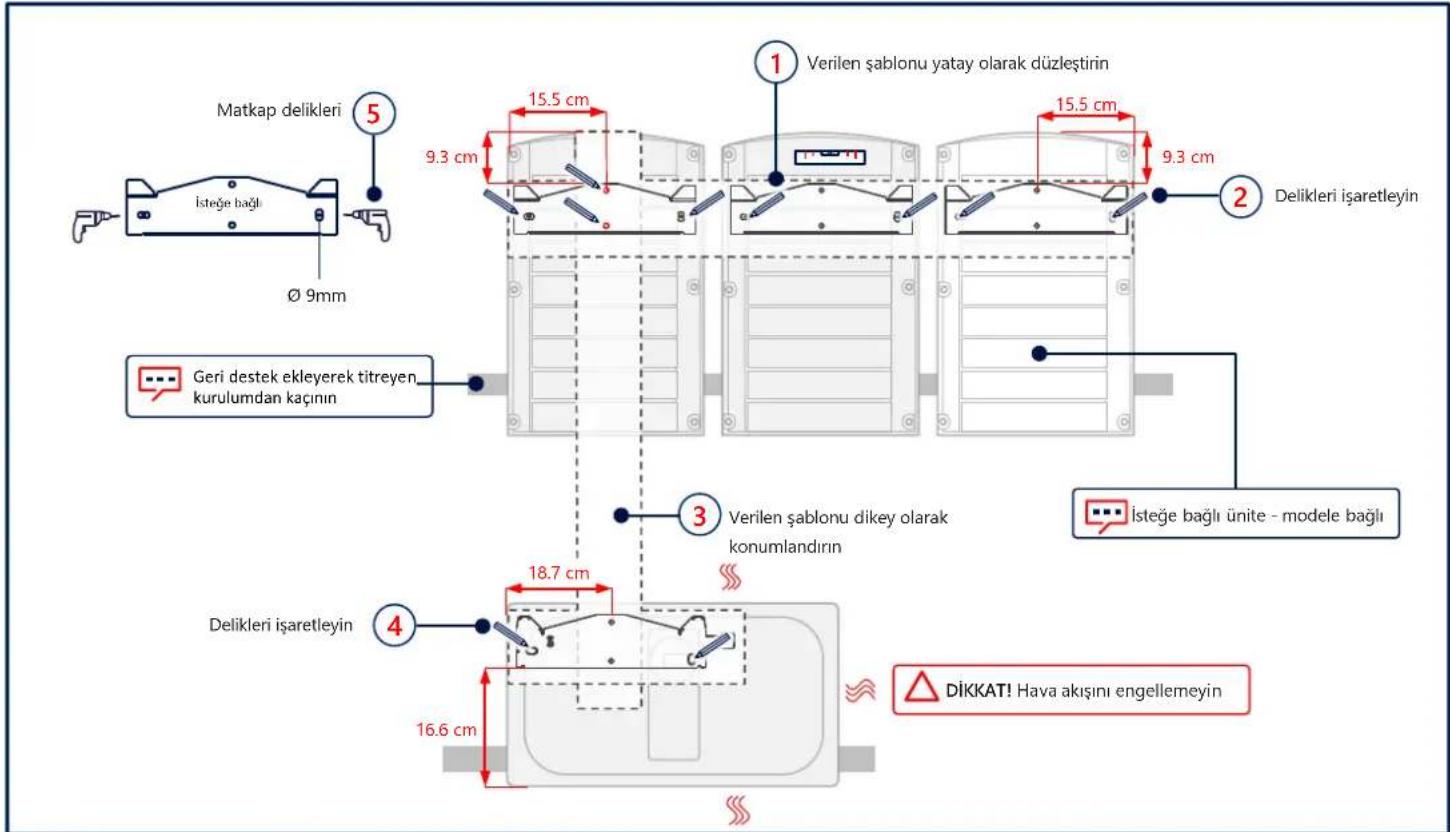

İşaretleme ve Delik Delme

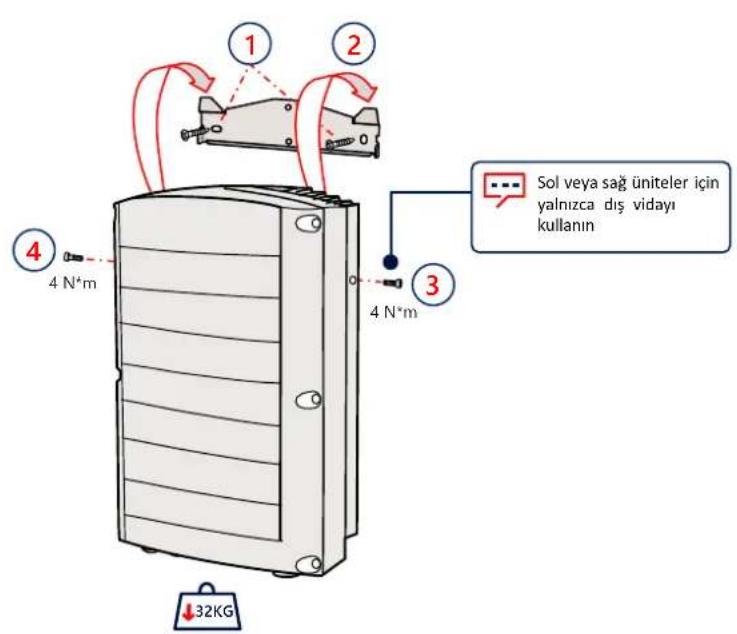

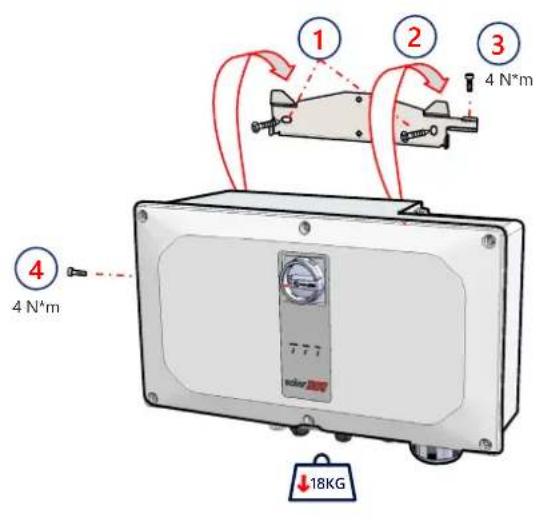

Ünitelerin Montajı

solaredge

5

solaredge

6

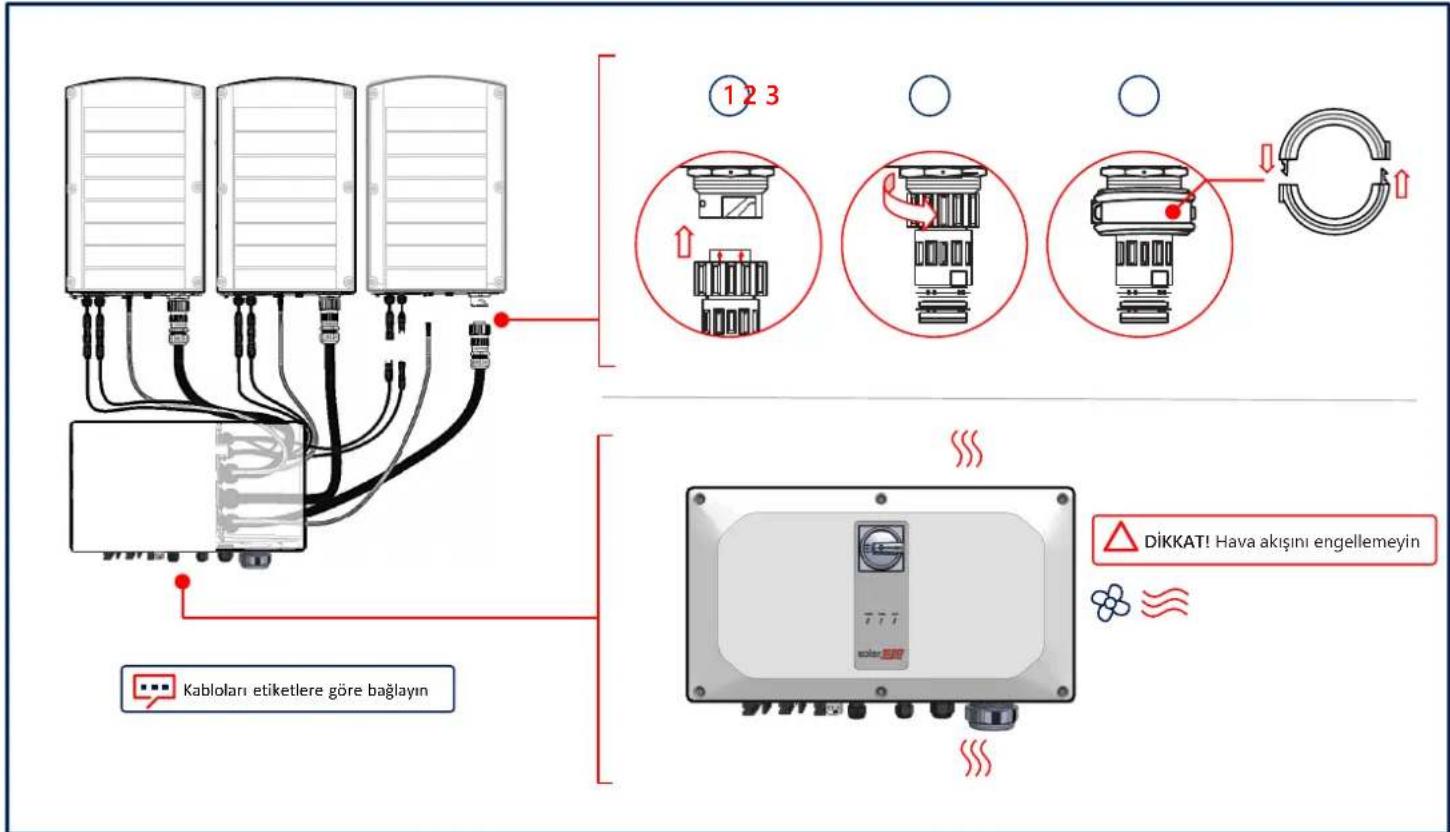

Kabloların Bağlanması

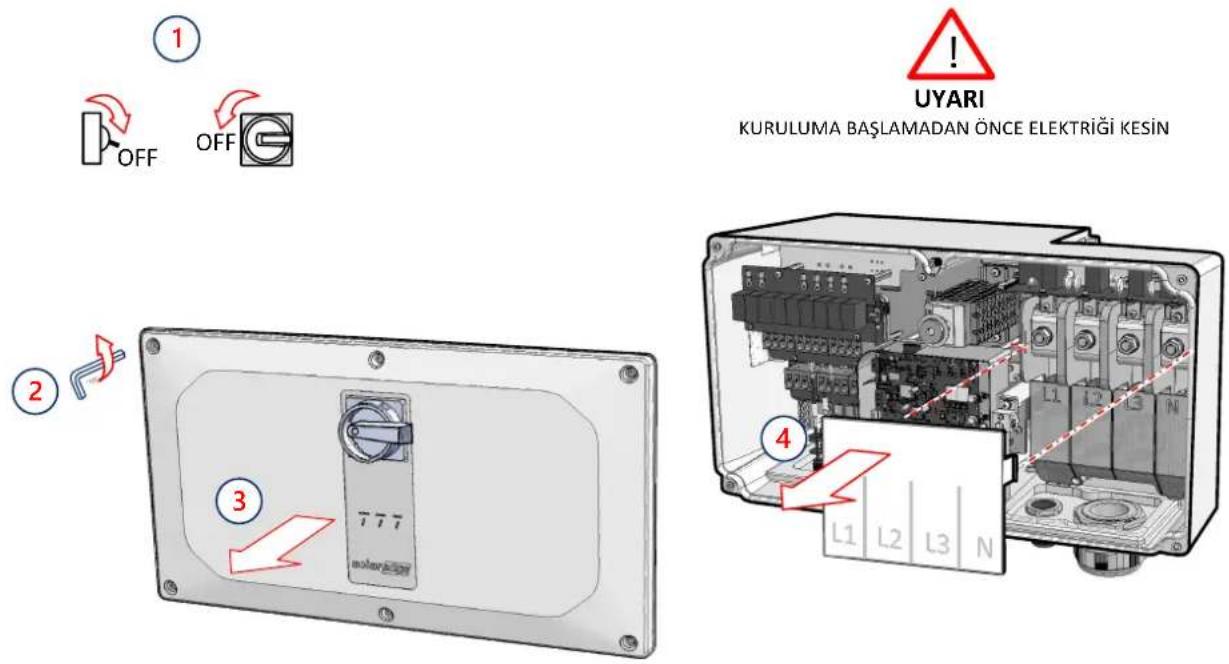

Kapakların Çıkarılması

solaredge

7

solaredge

8

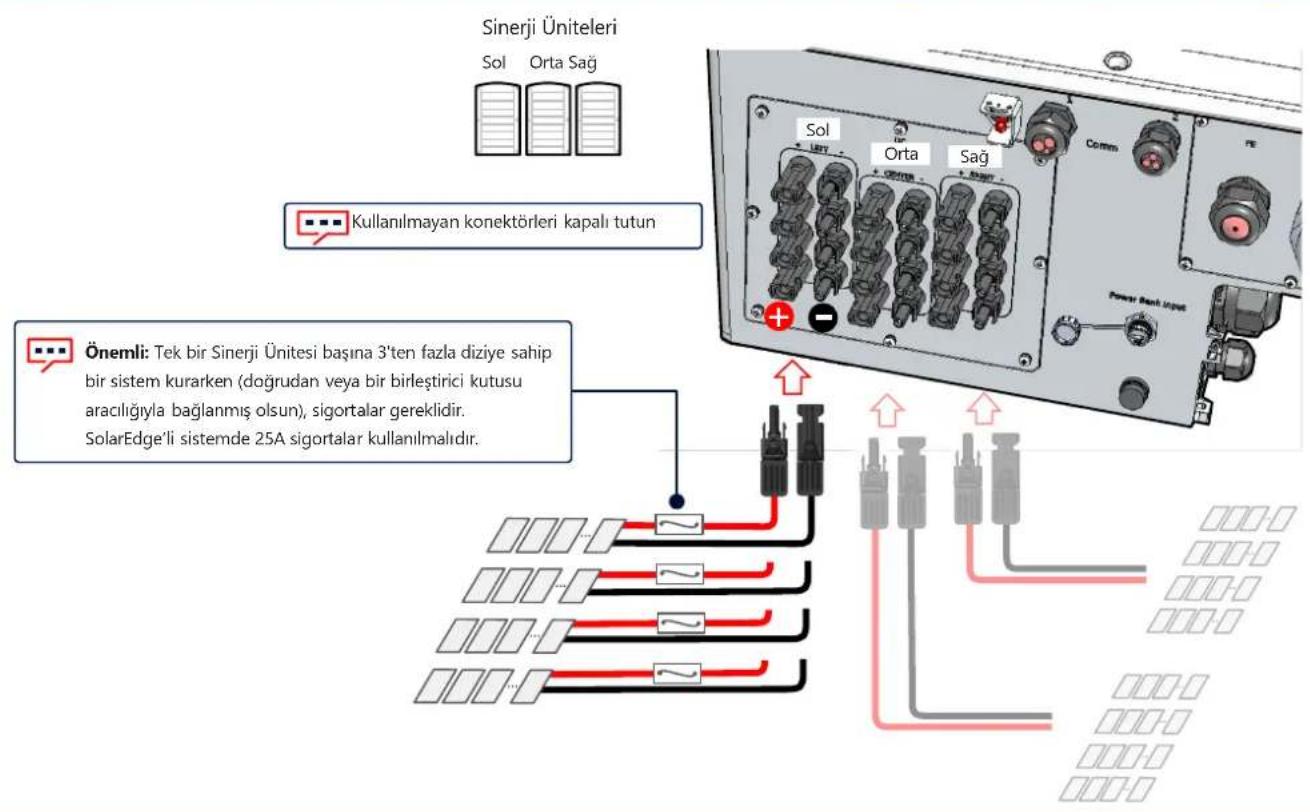

PV Dizelerinin Bağlanmas

Tek DC Giriş ile PV Dizilerini Bağlama

solaredge

8

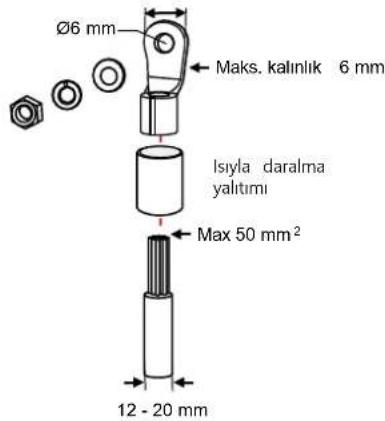

DIKKAT!

• Alüminyum kablolar için YALNIZCA Bi-metal kulakları KULLANIN
• Bakır kablolar için YALNIZCA bakır kalay kaplama kulakları KULLANIN

Maks. genişlik 25 mm

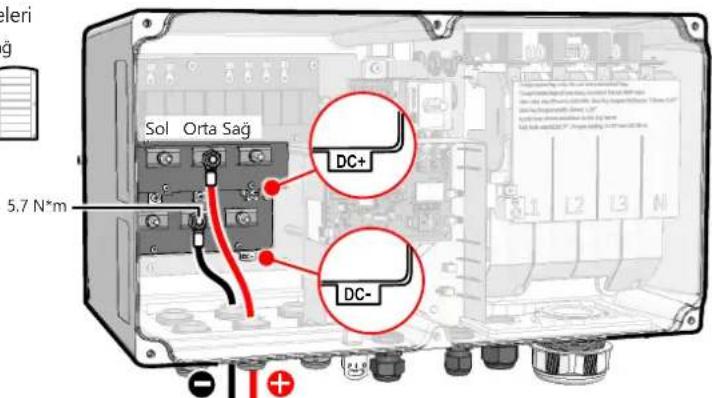

Sinerji Üniteleri

Sol Orta Sağ

invertörde transformatör bulunmadığından, DC tarafından negatif veya pozitif kutbun işlevsel elektrik topraklaması yasaktır. Modül çerçevelerinin topraklaması (topraklama) ve PV dizisi modüllerinin montaj ekipmanı kabul edilebilir.

Önemli: Tek bir Sinerji Ünitesi başına 3'ten fazla diziye sahip bir sistem kurarken (doğrudan veya bir birleştirici kutusu aracılığıyla bağlanmış olsun), sigortalar gereklidir. SolarEdge'li sistemde 25A sigortalar kullanılmalıdır.

Birleştirici Kutusu

solar edge

9

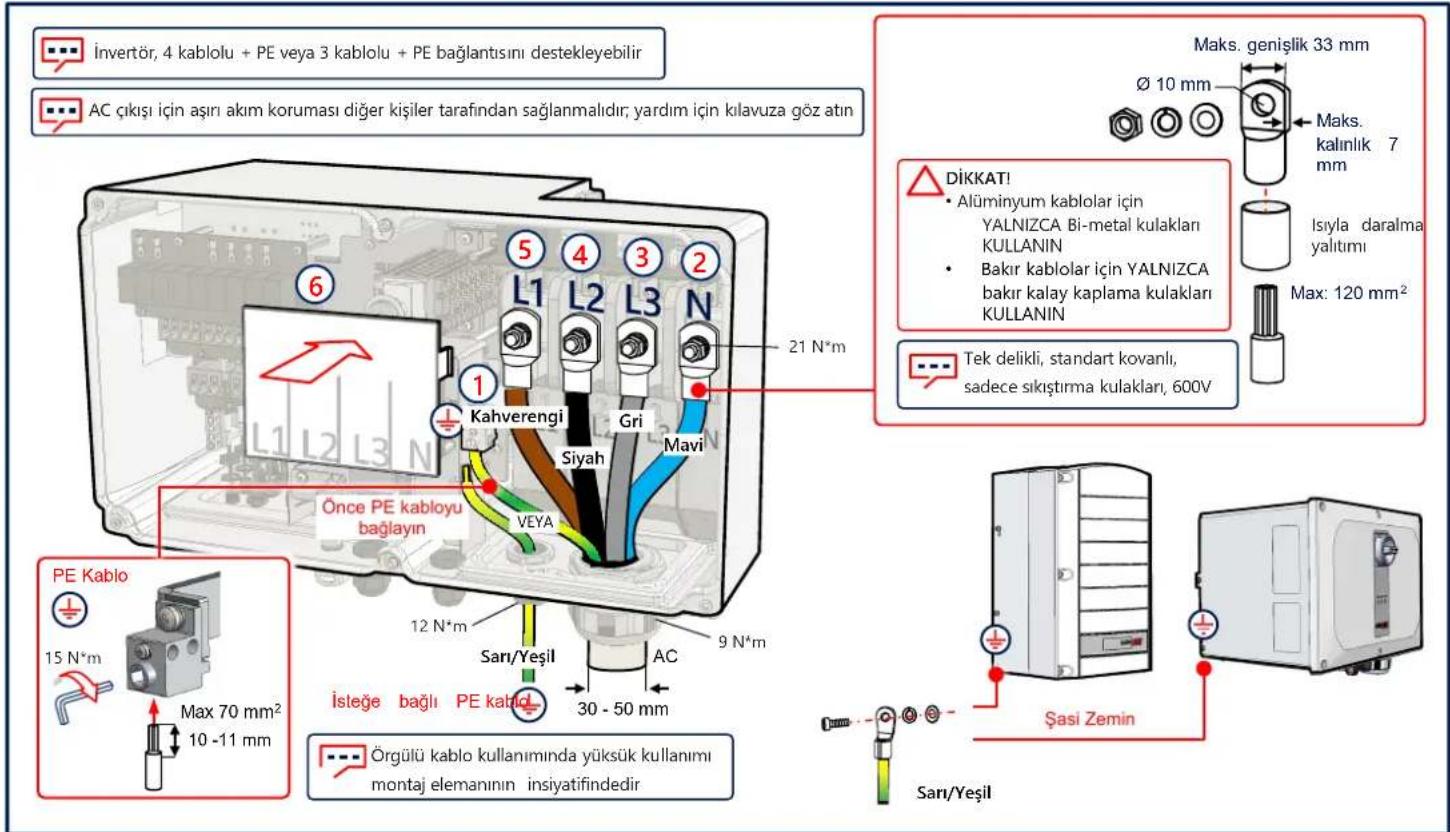

AC ve Koruyucu Toprağın Bağlanması (PE)

LAN İletişimi

solar edge

10

solaredge

11

Birden Fazla İnvertörün RS485 Bağlantısı

Wi-Fi İletişimi (İsteğe bağlı)

solar edge

12

Hücresel İletişimin Bağlanması (İsteğe Bağlı)

Kapakların Takılması

solaredge

14

solar edge

15

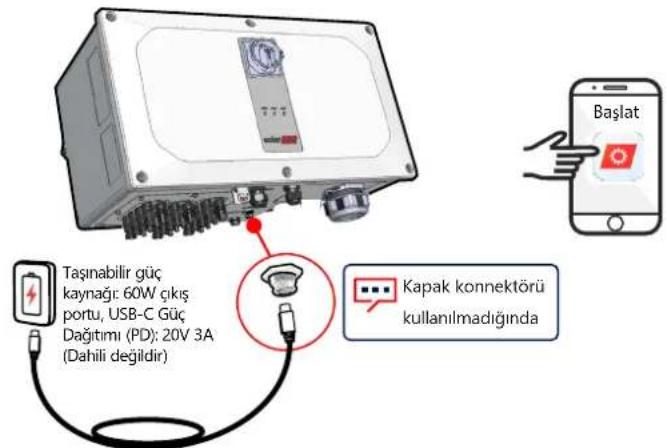

AC Elektrik Bağlı Değilken İşletmeye Alım (Seçenek 1)

SolarEdge SetApp'1 indirin

DC Şalterini açın

Taşınabilir Güç Kaynağını bağlayın

SetApp'ı başlatın ve takip edin

1m, erkek ila erkek, USB-C (Dahili değildir)

DC ve AC Elektrik ile İşletmeye Alım (Seçenek 2)

solaredge

16

SolarEdge SetApp'i indirin

DC Şalterini açın

SetApp'ı başlatın ve takip edin

solar edge

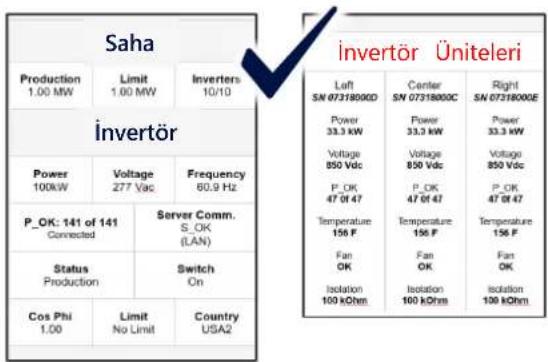

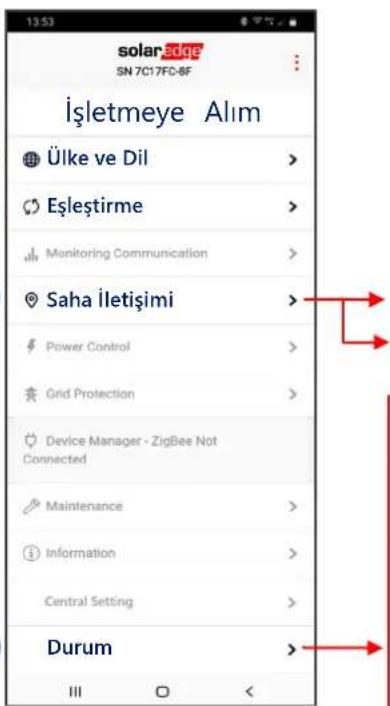

17 Lider Invertörü İşletmeye Alım

1
2
3

RS485-1 → Protokolü → SolarEdge → Solaredge Leader RS485-1 → Takipçi Algıla

4

LED Gösterimleri

solaredge

GÜÇ İLETİŞİM ARIZASI

Yeşil Mavi Kırmızı

Sistem Güç üretiyor

AC elektrik bağlı ancak sistem güç üretmiyor

İnvertör, izleme platformuyla iletişim kurmakta

Sistem hatası

solaredge

Solaredge Destek İletişim:

SolarEdge ürünleri ile ilgili teknik bir problem yaşarsanız, lütfen bizimle iletişime geçin:

Önceden haber vermeksizin değiştirilebilir. Telif hakkı © SolarEdge Inc. Tüm hakları saklıdır. Mart 2021.
