HASZNÁLATI ÚTMUTATÓ LM1702ESP EGO

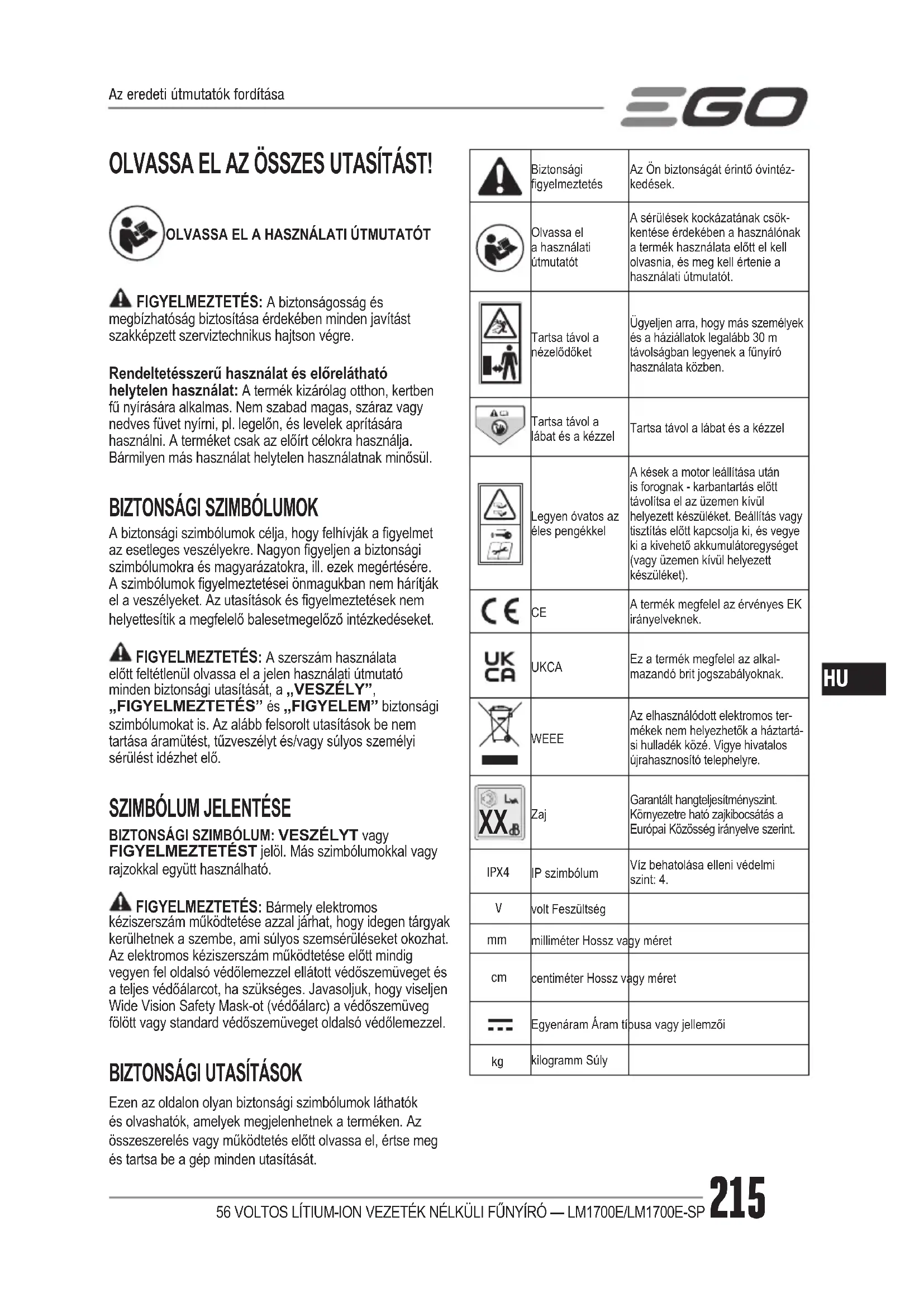

OLVASSA EL AZ ÖSSZES UTASÍTÁST! OLVASSA EL A HASZNÁLATI ÚTMUTATÓT FIGYELMEZTETÉS: A biztonságosság és megbízhatóság biztosítása érdekében minden javítást szakképzett szerviztechnikus hajtson végre.Rendeltetésszerű használat és előrelátható helytelen használat: A termék kizárólag otthon, kertben fű nyírására alkalmas. Nem szabad magas, száraz vagy nedves füvet nyírni, pl. legelőn, és levelek aprítására használni. A terméket csak az előírt célokra használja. Bármilyen más használat helytelen használatnak minősül.

BIZTONSÁGI SZIMBÓLUMOK

A biztonsági szimbólumok célja, hogy felhívják a gyelmet az esetleges veszélyekre. Nagyon gyeljen a biztonsági szimbólumokra és magyarázatokra, ill. ezek megértésére. A szimbólumok gyelmeztetései önmagukban nem hárítják el a veszélyeket. Az utasítások és gyelmeztetések nem helyettesítik a megfelelő balesetmegelőző intézkedéseket. FIGYELMEZTETÉS: A szerszám használata előtt feltétlenül olvassa el a jelen használati útmutató minden biztonsági utasítását, a „VESZÉLY”, „FIGYELMEZTETÉS” és „FIGYELEM” biztonsági szimbólumokat is. Az alább felsorolt utasítások be nem tartása áramütést, tűzveszélyt és/vagy súlyos személyi sérülést idézhet elő.

BIZTONSÁGI SZIMBÓLUM: VESZÉLYT vagy FIGYELMEZTETÉST jelöl. Más szimbólumokkal vagy rajzokkal együtt használható. FIGYELMEZTETÉS: Bármely elektromos kéziszerszám működtetése azzal járhat, hogy idegen tárgyak kerülhetnek a szembe, ami súlyos szemsérüléseket okozhat. Az elektromos kéziszerszám működtetése előtt mindig vegyen fel oldalsó védőlemezzel ellátott védőszemüveget és a teljes védőálarcot, ha szükséges. Javasoljuk, hogy viseljen Wide Vision Safety Mask-ot (védőálarc) a védőszemüveg fölött vagy standard védőszemüveget oldalsó védőlemezzel.

BIZTONSÁGI UTASÍTÁSOK

Ezen az oldalon olyan biztonsági szimbólumok láthatók és olvashatók, amelyek megjelenhetnek a terméken. Az összeszerelés vagy működtetés előtt olvassa el, értse meg és tartsa be a gép minden utasítását.Biztonsági gyelmeztetésAz Ön biztonságát érintő óvintéz-kedések.Olvassa el a használati útmutatótA sérülések kockázatának csök-kentése érdekében a használónak a termék használata előtt el kell olvasnia, és meg kell értenie a használati útmutatót.Tartsa távol a nézelődőketÜgyeljen arra, hogy más személyek és a háziállatok legalább 30 m távolságban legyenek a fűnyíró használata közben.Tartsa távol a lábat és a kézzelTartsa távol a lábat és a kézzelLegyen óvatos az éles pengékkelA kések a motor leállítása után is forognak - karbantartás előtt távolítsa el az üzemen kívül helyezett készüléket. Beállítás vagy tisztítás előtt kapcsolja ki, és vegye ki a kivehető akkumulátoregységet (vagy üzemen kívül helyezett készüléket). A termék megfelel az érvényes EK irányelveknek. UKCA Ez a termék megfelel az alkal-mazandó brit jogszabályoknak. WEEE Az elhasználódott elektromos ter-mékek nem helyezhetők a háztartá-si hulladék közé. Vigye hivatalos újrahasznosító telephelyre.

Zaj Garantált hangteljesítményszint. Környezetre ható zajkibocsátás a Európai Közösség irányelve szerint. IPX4 IP szimbólumVíz behatolása elleni védelmi szint: 4. volt Feszültség milliméter Hossz vagy méret centiméter Hossz vagy méretEgyenáram Áram típusa vagy jellemzői kilogramm SúlyAz eredeti útmutatók fordítása56 VOLTOS LÍTIUM-ION VEZETÉK NÉLKÜLI FŰNYÍRÓ — LM1700E/LM1700E-SP216

ELEKTROMOS KÉZISZERSZÁMHOZ MELLÉKELT ÖSSZES BIZTONSÁGI FIGYELMEZTETÉST, UTASÍTÁST, ÁBRÁT ÉS SPECIFIKÁCIÓT. Az alább felsorolt utasítások be nem tartása áramütést, tűzveszélyt és/vagy súlyos sérülést idézhet elő.ŐRIZZEN MEG MINDEN FIGYELMEZTETÉST ÉS UTASÍTÁST, HOGY KÉSŐBB IS ELŐ TUDJA MAJD VENNI.Az „elektromos kéziszerszám” megnevezés a gyelmeztetésekben egyaránt vonatkozik a hálózati feszültségről meghajtott elektromos kéziszerszámokra (hálózati vezetékkel rendelkező elektromos kéziszerszámok), valamint az akkumulátorról működtetett elektromos kéziszerszámokra (hálózati vezeték nélküli elektromos kéziszerszámok).

MUNKATERÜLET BIZTONSÁG

◾ A munkaterület legyen tiszta és jól megvilágított. A munkahelyen uralkodó rendetlenségnek vagy a rossz megvilágításnak baleset lehet a következménye. ◾ Ne használjon elektromos szerszámokat robbanásveszélynek kitett környezetben, például olyan helyen, ahol éghető folyadékok, gázok vagy porok találhatók. Az elektromos kéziszerszámok szikrákat képeznek, amelyek meggyújthatják a porokat vagy gázokat. ◾ Tartsa távol a gyermekeket és az illetéktelen személyeket, amikor elektromos kéziszerszámmal dolgozik. Ha megzavarják, elveszítheti uralmát a készülék felett.

ELEKTROMOS BIZTONSÁG

◾ Az elektromos kéziszerszám hálózati csatlakozódugójának illeszkednie kell az elektromos aljzathoz. Soha és semmiképpen se módosítsa a csatlakozódugót. Ne használjon adapteres csatlakozódugókat a földelt elektromos kéziszerszámokhoz. Az eredeti csatlakozódugó és megfelelő hálózati aljzat alkalmazásával megelőzi az áramütés veszélyét. ◾ Ne érjen földelt felületekhez, ilyenek pl. a csövek, fűtőtestek, tűzhelyek vagy hűtőszekrények. Az áramütés kockázata nagyobb, ha a teste le van földelve. ◾ Ne tegye ki az elektromos kéziszerszámot esőnek vagy nedves környezetnek. Az elektromos kéziszerszámba bekerülő víz megnöveli az áramütés kockázatát. ◾ Ne használja a kábelt helytelen módon. Soha ne használja a kábelt az elektromos kéziszerszám hordozására, húzására vagy lecsatlakoztatására. Tartsa távol a vezetéket hőtől, olajtól, éles szegélyektől és mozgó alkatrészektől. A sérült vagy összegabalyodott hálózati kábelek megnövelik az áramütés veszélyét. ◾ Az elektromos szerszám szabadtéri üzemeltetéséhez használjon szabadtéren használható hosszabbító kábelt. A szabadtéren használható kábel alkalmazása csökkenti az áramütés kockázatát. ◾ Ha elkerülhetetlen az elektromos kéziszerszám használata nedves helyen, használjon földzárlat-megszakítóval (RCD) ellátott tápellátást. Az RCD használata csökkenti az áramütés veszélyét.

◾ Legyen gyelmes, ügyeljen arra, amit csinál, és józan ésszel fogjon a munkához, ha elektromos kéziszerszámot használ. Ne használjon elektromos kéziszerszámot, ha fáradt, kábítószer, alkohol vagy gyógyszer befolyása alatt áll. Az elektromos kéziszerszám üzemeltetése közben egy pillanatnyi gyelmetlenség is súlyos személyi sérülést okozhat. ◾ Használjon személyi védőfelszerelést. Mindig viseljen védőszemüveget. A védőfelszerelések, mint például porvédő maszk, csúszásmentes lábbeli, sisak és hallásvédő, rendeltetésszerű használata révén elkerüli a sérülési veszélyeket. ◾ Akadályozza meg a véletlen indítást. Ügyeljen arra, hogy a kapcsoló kikapcsolt állásban legyen, mielőtt az áramforráshoz és/vagy az akku egységhez csatlakoztatja, felveszi vagy viszi a szerszámot. Balesetekre vezethet, ha a hálózatra csatlakoztatott szerszámot úgy viszi, hogy közben az ujja a bekapcsoló gombon van, vagy ha a hálózati csatlakozódugót olyankor dugja be az aljzatba, amikor be van kapcsolva a szerszám. ◾ Vegye ki a szerszámkulcsot és a beállító szerszámot, mielőtt az elektromos kéziszerszámot bekapcsolná. Az elektromos szerszám mozgó alkatrészén felejtett csavarkulcs vagy eszköz személyi sérülést okozhat. ◾ Ne hajoljon a gép fölé. Vegyen fel stabil testhelyzetet, és mindig tartsa meg az egyensúlyát. Ezáltal jobban tudja irányítani az elektromos kéziszerszámot a legváratlanabb helyzetben is. ◾ Viseljen megfelelő ruházatot. Ne hordjon laza, bő ruhát, és ne viseljen ékszert. A haj, a ruházat és a kesztyű ne érjen a mozgó részekhez. A laza ruházatot, az ékszert vagy a hosszú hajat becsíphetik a mozgó alkatrészek.56 VOLTOS LÍTIUM-ION VEZETÉK NÉLKÜLI FŰNYÍRÓ — LM1700E/LM1700E-SP 217

◾ Ha az elektromos kéziszerszámot porelszívó vagy porfelfogó eszközzel szerelik fel, akkor győződjön meg arról, hogy ezek előírásszerűen vannak-e csatlakoztatva, és használja őket a rendeltetésüknek megfelelően. Porgyűjtő használata csökkentheti a porral járó veszélyeket. ◾ Ne hagyja, hogy a rendszeres használat során megszerzett tapasztalat miatt önteltté váljon, és emiatt gyelmen kívül hagyja a biztonsági irányelveket. Egy óvatlan cselekedet a másodperc töredéke alatt súlyos sérülést okozhat. A KÉZI SZERSZÁMGÉP ÜZEMELTETÉSE ÉS GONDOZÁSA ◾ Ne terhelje túl az elektromos kéziszerszámot. A munkájához használja az arra alkalmas elektromos kéziszerszámot. A megfelelő elektromos kéziszerszámmal jobban és biztonságosabban dolgozhat a megadott teljesítményhatárokon belül. ◾ Ne használja az elektromos kéziszerszámot, ha nem lehet a bekapcsoló segítségével be- vagy kikapcsolni. Az olyan elektromos kéziszerszám, amely nem irányítható a kapcsolóval, veszélyes és javításra szorul. ◾ Húzza ki a hálózati csatlakozó dugót az aljzatból, mielőtt beállításokat végezne, tartozékot cserélne vagy az elektromos kéziszerszámot félretenné. Az ilyen megelőző biztonsági óvintézkedések csökkentik az elektromos kéziszerszám véletlen beindításának kockázatát. ◾ A használaton kívüli elektromos kéziszerszámokat gyermekektől távol tárolja, és ne engedje meg, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik azt, vagy nincsenek tisztában ezekkel a biztonsági utasításokkal. Az elektromos szerszámok veszélyt jelentenek a gyakorlatlan felhasználó kezében. ◾ Gondosan ápolja az elektromos szerszámot és tartozékait. Ellenőrizze a mozgó részek beállítását és rögzítését, vizsgáljon meg minden részt, nem sérült-e, és ellenőrizze, nem állnak-e fenn olyan körülmények, amelyek befolyásolhatják az elektromos kéziszerszámok helyes kezelését. Használat előtt javíttassa meg a sérült elektromos kéziszerszámot. A rosszul karbantartott elektromos szerszámok sok balesetet okoznak. ◾ A vágószerszámok legyenek mindig élesek és tiszták. A megfelelően karbantartott és kiélezett vágószélekkel rendelkező vágószerszámok kevésbé hajlamosak az elgörbülésre, valamint könnyebben kezelhetők. ◾ Az elektromos kéziszerszámot, tartozékot, vágófeltéteket, stb. mindig ezen biztonsági utasításoknak megfelelően használja, mindig vegye gyelembe a munkakörülményeket, és legyen tekintettel a megmunkálandó munkadarabra. Az elektromos kéziszerszámoknak az előírt rendeltetési céltól eltérő célra való használata veszélyes. ◾ Tartsa szárazon, tisztán, olajtól és zsírtól mentesen a fogantyúkat és a tartófelületeket. A csúszós fogantyúk és a füves felületek nem biztonságos kezeléshez és/vagy a szerszám fölötti uralom elvesztéséhez vezethetnek. AZ AKKUMULÁTORRAL MŰKÖDŐ SZERSZÁM

ÜZEMELTETÉSE ÉS GONDOZÁSA

◾ Csak a gyártó által meghatározott töltőt használja. Az olyan töltő, amely egy típusú akkumulátoregységhez alkalmas, tűzveszélyt okozhat, ha más típusú akkumulátoregységhez használja. ◾ Az elektromos kéziszerszámokat csak speciálisan meghatározott akkumulátoregységekkel használja. Bármely más akkumulátoregység használata sérülés- vagy tűzveszélyt okozhat. ◾ Amikor nem használja az akkumulátoregységet, tartsa távol más fémtárgyaktól, például gemkapocs, érmék, kulcsok, tűk, csavarok vagy más kis fémtárgyak, amelyek kapcsolatba léphetnek vele. Ha rövidre záródnak az akkumulátorok kapcsai, ez égési sérülést vagy tüzet okozhat. ◾ Nem megfelelő körülmények között folyadék szivároghat az akkumulátorból; ne érjen ehhez. Amennyiben véletlenül hozzáérne, mossa le vízzel. Ha ez a folyadék szembe kerül, forduljon orvoshoz is. Az akkumulátorból kiszivárgó folyadék irritációt vagy égést okozhat. ◾ Ne használjon sérült vagy módosított akkumulátoregységet vagy szerszámot. A sérült vagy módosított akkumulátorok előre nem látható viselkedést válthatnak ki, amelynek eredménye tűz, robbanás vagy sérülésveszély lehet. ◾ Ne tegye ki az akkumulátoregységet tűznek vagy túlzott hőmérsékletnek. Ha tűznek, vagy 130 °C feletti hőmérsékletnek teszi ki, akkor felrobbanhat. ◾ Tartsa be a töltési utasításokat, és ne töltse az akkumulátoregységet vagy a szerszámot az utasításokban meghatározott hőmérséklet- tartományon kívül. A nem megfelelő vagy a meghatározott hőmérséklet-tartományon kívüli töltés megrongálhatja az akkumulátort, és növeli a tűzveszélyt. SZERVIZ ◾ Az elektromos kéziszerszám szervizelését szakképzett szerelő végezze, csak eredeti cserealkatrészek felhasználásával. Ezzel biztosítja az elektromos kéziszerszám biztonságának fenntartását.56 VOLTOS LÍTIUM-ION VEZETÉK NÉLKÜLI FŰNYÍRÓ — LM1700E/LM1700E-SP218

◾ Soha ne szervizeljen sérült akkumulátoregységet. Az akkumulátoregységet csak a gyártó vagy felhatalmazott szerviz szolgáltató szervizelheti. BIZTONSÁGI SZABÁLYOK A VEZETÉK NÉLKÜLI FŰNYÍRÓHOZ VESZÉLY: A gépet arra tervezték, hogy a jelen használati útmutatóban lévő utasításoknak megfelelően működtessék. Ahogy bármilyen másik elektromos készüléknél, a kezelő elővigyázatlansága vagy hibája súlyos sérülést okozhat. A gép a kéz, láb és tárgyak sérülését okozhatja. A biztonsági utasítások gyelmen kívül hagyása esetén súlyos vagy halálos sérülést okozhat. FIGYELMEZTETÉS: A vezeték nélküli fűnyíró használata közben mindig tartsa be a következő alapvető biztonsági óvintézkedéseket a tűz, áramütés és személyi sérülések kockázatának csökkentése érdekében.FONTOSHASZNÁLAT ELŐTT FIGYELMESEN OLVASSA EL. ŐRIZZE MEG KÉSŐBBI HASZNÁLATRA.BIZTONSÁGI SZABÁLYOK VEZETÉK NÉLKÜLI FŰNYÍRÓHOZVIGYÁZAT-NE NYÚLJON A FORGÓ PENGÉKHEZ! GYAKORLÁS ◾ Körültekintően olvassa el az utasításokat. Ismerje meg a készülék szabályozását és helyes használatát. ◾ Ne engedélyezze a készülék használatát gyermekeknek vagy olyan személyeknek, akik nem ismerkedtek meg az utasításokkal. A helyi rendelkezések korlátozásokat tartalmazhatnak a szerszám működtetőjének életkorára vonatkozóan. ◾ Soha ne nyírjon füvet, ha emberek, különösen gyermekek, vagy kis állatok vannak a közelben. ◾ A szerszám működtetője a felelős azokért a balesetekért vagy veszélyekért, amelyek más embereket érintenek vagy mások vagyontárgyait érintik.

◾ Fűnyírás közben mindig megfelelő lábbelit és hosszúszárú nadrágot kell viselni. ◾ Ne használja a készüléket mezítláb vagy nyitott cipőben. Ne viseljen bő ruházatot, vagy amelyen szalagok vagy zsinórok lógnak. ◾ Alaposan vizsgálja meg a területet, ahol a készüléket használni fogja és távolítson el minden követ, botot, vezetéket, csontot és minden más idegen tárgyat. ◾ Használat előtt mindig ellenőrizze szemrevételezéssel, hogy a pengék és penge csavarok nem kopottak-e el vagy nem sérültek-e meg. Készletek formájában cserélje a kopott pengéket és csavarokat az egyensúly fenntartása érdekében. A sérült vagy olvashatatlan címkéket cserélje ki.

◾ Csak nappali világosságnál vagy megfelelő mesterséges megvilágítás mellett nyírjon füvet. ◾ Ha lehetséges, kerülje a készülék használatát nedves fűben. ◾ Ha lejtős terepen van, mindig ügyeljen rá, hova lép. ◾ Sétáljon, soha ne fusson. ◾ Kerekes fűnyírók esetén lejtőkön mindig keresztirányba nyírja a füvet, soha ne fel és le. ◾ Legyen különösen elővigyázatos, amikor irányt vált a lejtőn. ◾ Ne használja a fűnyírót túlságosan meredek lejtőkön. ◾ Legyen rendkívül óvatos, ha megfordítja vagy önmaga felé húzza a fűnyírót. ◾ Állítsa le a pengé(ke)t, ha a készüléket meg kell dönteni szállításhoz, mert nem füves területen kell füves területre átvinni, vagy onnan visszahozni. ◾ Soha ne használja a készüléket hibás pajzsokkal vagy biztonsági egységek nélkül, például ha a kidobó és/vagy a fűgyűjtő rész nincs a helyén. ◾ Kapcsolja be a motort az utasítások szerint, és megfelelő távolságban állva a pengé(k)től. ◾ Bekapcsolás közben ne döntse meg a készüléket, kivéve, ha a készüléket csak így tudja elindítani. Ebben az esetben, ne döntse meg jobban, mint amennyire szükséges, és csak a felhasználótól távolabb lévő részt emelje meg. Mindig győződjön meg róla, hogy a két keze a használói helyzetben vannak, mielőtt visszatérne a géphez. Ne indítsa be a gépet, ha a fűgyűjtő nyílás előtt áll. ◾ Ne tegye kezét vagy lábfejét a forgó alkatrészek alá. A fűnyírókon mindig tartsa tisztán a fűgyűjtő nyílásokat. ◾ Bekapcsolt állapotban soha ne emelje fel vagy cipelje a készüléket. ◾ Kapcsolja ki, és távolítsa el a kivehető akkumulátoregységet (vagy üzemen kívül helyezett készüléket), és ellenőrizze, hogy minden mozgó alkatrész teljesen leállt-e beállítás vagy tisztítás előtt: ◾ Amikor otthagyja a gépet; ◾ Az elakadás ellenőrzése és a belső tisztítás előtt; ◾ Mielőtt ellenőrzi, tisztítja vagy bármilyen más munkát végez a készüléken; ◾ Ha idegen tárgyba akadt. Ellenőrzze meg, hogy a készülék nem sérült-e és végezze el a szükséges javításokat.56 VOLTOS LÍTIUM-ION VEZETÉK NÉLKÜLI FŰNYÍRÓ — LM1700E/LM1700E-SP 219

◾ Ha a készülék rendellenesen remegni kezd (azonnal ellenőrizze); ◾ Ellenőrizze a sérüléseket; ◾ Cserélje ki, vagy javítsa meg a sérült alkatrészeket; ◾ Ellenőrizze a laza alkatrészeket, hogy meg kell-e őket húzni.

KARBANTARTÁS ÉS TÁROLÁS

◾ Legyen óvatos a készülék beállításánál, hogy megelőzze az ujjai mozgó kések vagy rögzített részek közé szorulását. ◾ Az összes csavar, alátét és hasonló rész legyen jól meghúzva, hogy a gép biztonságos munkaállapotban legyen. ◾ Gyakran ellenőrizze a fűgyűjtőt, nem kopott vagy sérült-e meg. ◾ Biztonsági okokból cserélje ki az elkopott vagy megsérült alkatrészeket. ◾ A tisztítást és karbantartást gyermekek csak felügyelet alatt végezhetik. ◾ A kések szervizelésénél vegye gyelembe, hogy bár a gép lekapcsolt állapotban van, a kés még mozoghat. ◾ Ellenőrizze, hogy csak a megfelelő típusú csere pengét használja a fűnyíróhoz.

Tragikus balesetek történhetnek, ha a kezelő nem ügyel arra, hogy gyermekek is jelen vannak. A gyermekek gyakran érdeklődnek a fűnyíró és a fűnyírás iránt. Ők még nem fogják fel a veszélyeket. Soha ne feltételezze, hogy a gyermekek ott maradnak, ahol utoljára látta őket. ◾ Tartsa távol a gyermekeket a fűnyírás területétől, és legyenek olyan felelős felnőtt gyelő felügyelete alatt, aki nem a kezelő. ◾ Legyen körültekintő, és kapcsolja ki a fűnyírót, ha gyermek lép a területre. ◾ Legyen rendkívül óvatos, amikor beláthatatlan kanyarhoz, kapuhoz, sövényekhez, fákhoz vagy más olyan tárgyakhoz közelít, amelyek miatt nem nem látja, ha egy gyermek a fűnyíró felé szalad. ◾ A gyerekeket szemmel kell tartani, hogy ne játsszanak a fűnyíróval. ◾ Mindig kapcsolja ki a fűnyírót, amikor kiveszi az akkumulátoregységet a szerszámból. Állítsa le a pengé(ke)t, ha a készüléket meg kell dönteni szállításhoz, mert nem füves területen kell füves területre átvinni, vagy onnan visszahozni. ÜZEMELTETÉS ÁLTALÁNOS MŰKÖDTETÉS: ◾ Alaposan olvassa el a használati útmutató, mielőtt megpróbálja összeszerelni a gépet. Összeszerelése előtt olvassa el, értse meg és tartsa be a gépen és a használati útmutatóban lévő minden utasítást. Működtetés előtt ismerje meg a gép vezérlését és megfelelő használatát. Biztonságos helyen őrizze a használati útmutatót, és rendszeresen nézze meg, ill. ez alapján rendeljen cserealkatrészeket. ◾ Megfelelő készülék használata – Ne használja a fűnyírót más munkához, csak amihez készült. ◾ Ne hajoljon túl – Vegyen fel stabil testhelyzetet, és mindig tartsa meg az egyensúlyát. ◾ A fűnyíró pengéjébe beakadó tárgyak súlyos sérüléseket okozhatnak. A fűnyírót minden fűnyírás előtt gondosan vizsgálja át, és tisztítsa meg a tárgyaktól. ◾ Mielőtt és mialatt hátrafelé nyírja a füvet, nézzen hátra és lefelé, hogy nincsenek-e ott kisgyermekek vagy más személyek. ◾ Ez a gép nem játék. Ezért mindig a legnagyobb óvatossággal használja. Az egység egy munkához készült: ez a fűnyírás. Ne használja más célra. ◾ Ne erőltesse a fűnyírót – jobban és biztonságosabban dolgozhat a megadott teljesítményhatárokon belül. ◾ Használat előtt mindig ellenőrizze szemrevételezéssel, hogy a pengék és penge csavarok nem kopottak-e el vagy nem sérültek-e meg. Az elkopott vagy megsérült pengéket és más alkatrészeket egyszerre cserélje ki az egyensúly megtartása érdekében. A sérült vagy olvashatatlan címkéket cserélje ki. ◾ Legyen rendkívül óvatos, ha megfordítja vagy önmaga felé húzza a fűnyírót. ◾ Alaposan vizsgálja meg a területet, ahol a készüléket használni fogja. Távolítson el minden követ, botot, vezetéket, játékot és más idegen tárgyakat, amelyekben meg lehet botlani, vagy a penge felveheti, és kilökheti. A kilökődő tárgyak súlyos személyi sérüléseket okozhatnak. Tervezze meg a fűnyírás útvonalát, hogy ne szórjon anyagokat utak, járdák, nézelődők és hasonlók felé. Ne szórjon anyagokat falak vagy akadályok felé sem, mert az anyagok visszapattanhatnak a kezelő felé. ◾ Működtetés közben maradjon a kezelői területen a fogantyúk mögött, hogy ne érjen a pengékhez, és ne sérüljön meg repülő tárgyak miatt, és a gyermekeket, nézelődőket, segítőket és állatokat tartsa 30 m távol a fűnyírótól. Állítsa le a gépet, ha valaki a területre lép. ◾ Működtetés, beállítás vagy javítás közben mindig viseljen védőkesztyűt vagy védőszemüveget, hogy védje a szemét. A visszapattanó tárgyak súlyos sérülést okozhatnak a szemben. Mindig használjon arc- vagy porvédő maszkot, ha a működtetés porral jár.56 VOLTOS LÍTIUM-ION VEZETÉK NÉLKÜLI FŰNYÍRÓ — LM1700E/LM1700E-SP220

◾ Megfelelően öltözzön fel – Ne viseljen laza ruházatot vagy ékszereket. Beakadhatnak a mozgó alkatrészekbe. Amikor kint dolgozik, gumikesztyű és cipő viselése javasolt. Viseljen könnyű, durva talpú munkacipőt, valamint szűk nadrágot és pólót. Javasoljuk, hogy kart és lábat elfedő nadrágot és pólót, ill. acélbetétes cipőt viseljen. Soha ne működtesse a gépet mezítláb, szandálban, csúszós vagy könnyű (pl. vászon) cipőben. ◾ Ne tegye a kezét vagy lábát a forgó alkatrészekhez, vagy a vágóegység burkolata alá. Ha a pengéhez ér, megsebesítheti a kezét vagy lábát. ◾ A hiányzó vagy sérült burkolat miatt hozzáérhet a pengéhez, és a repülő tárgyak miatt megsérülhet. ◾ Számos sérülés azért történik, mert a kezelő áttolja a fűnyírót a lábán, mert megcsúszott vagy megbotlott. Ha elesik, ne kapaszkodjon a fűnyíróba; azonnal engedje el a fogantyút. ◾ Menet közben soha ne tolja a fűnyírót maga felé. Amikor vissza kell húznia a fűnyírót faltól vagy akadálytól, akkor mindig nézzen le és hátra, nehogy megbotoljon, és kövesse az alábbi lépéseket: ◾ Lépjen hátra a fűnyírótól, és teljesen nyújtsa ki a karját. ◾ Legyen kellő egyensúlyban és testhelyzetben. ◾ Lassan húzza vissza a fűnyírót, de csak félútig. ◾ Ismételje meg ezeket a lépéseket, ha szükséges. ◾ Ne működtesse a fűnyírót alkohol vagy kábítószer hatása alatt. ◾ Legyen gyelmes – gyeljen oda arra, amit csinál. Használja a józan eszét. Ne használja a fűnyírót, ha fáradt. ◾ A motor/penge szabályozó fogantyú biztonsági berendezés. Soha ne próbálja meg áthidalni a működését. Ha ezt teszi, akkor a biztonsági berendezés működésképtelenné válik, és személyi sérülést okozhat, ha a forgó pengéhez ér. A motor/ penge szabályozó fogantyúnak mindkét irányban könnyen kell működnie, és automatikusan vissza kell állnia a kioldott állásba, ha elengedi. ◾ Kerülje a veszélyes környezetet – Ne használja a fűnyírót nedves vagy vizes helyeken. ◾ Ne használja esőben. ◾ Mindig ügyeljen rá, hova lép. A megcsúszás vagy elesés súlyos személyi sérülést okozhat. Ha úgy érzi, hogy elveszíti az egyensúlyát, azonnal engedje el a motor/penge szabályozó fogantyút, és a penge forgása leáll három másodpercen belül. ◾ Állítsa le a pengét, ha kavicsos utakon, járdákon megy keresztül. ◾ Ha a felszerelés rendellenesen vibrálni kezd, akkor azonnal állítsa le a motort, és ellenőrizze az okot. A vibráció általánosságban problémára gyelmeztet. ◾ Ellenőrizze a sérüléseket; ◾ Cserélje ki, vagy javítsa meg a cserélhető, sérült alkatrészeket; ◾ Ellenőrizze, és húzza meg a laza alkatrészeket. ◾ Soha ne működtesse a fűnyírót megfelelően működő és helyén lévő védőlemez, burkolat, fűgyűjtő zsák, talajlefedő betét, oldalsó fűgyűjtő rekesz, motor/ penge szabályozó fogantyú vagy más biztonsági védőfelszerelés nélkül. Soha ne működtesse a fűnyírót sérült biztonsági eszközökkel. Amennyiben nem ezt teszi, személyes sérülést szenvedhet. ◾ Amennyiben olyan helyzet adódik, amely nem szerepel a jelen használati útmutatóban, akkor óvatosan és kellő mérlegeléssel cselekedjen. Forduljon az EGO ügyfélszolgálathoz segítségért. ◾ Csak az A.ábrán felsorolt akkumulátoregységeket és töltőket használja. ◾ Az akkumulátoregységet ki kell venni, mielőtt kiselejtezi a készüléket. ◾ Az akkumulátort biztonságosan kell ártalmatlanítani. MŰKÖDTETÉS LEJTŐN: A lejtőkön történik a legtöbb csúszás vagy esés baleset, amely súlyos sérülést okozhat. Ha lejtős terepen van, mindig ügyeljen rá, hova lép. A lejtőkön való működtetés különleges odagyelést igényel. Ha nehézkesnek tartja a fűnyírást lejtőn, akkor ne csinálja. Teendő: ◾ A lejtőkön mindig keresztirányba nyírja a füvet, soha ne fel és le. Legyen különösen elővigyázatos, amikor irányt vált a lejtőn. ◾ Ügyeljen a lyukakra, kövekre, rejtett tárgyakra, vagy kiemelkedésre, amely miatt megcsúszhat vagy megbotolhat. A magas fűben lehetnek rejtett akadályok. Tilos: ◾ Ne használja a fűnyírót szakadékok, árkok vagy gátak közelében, elveszítheti az egyensúlyát vagy a testhelyzetét. ◾ Ne használja a fűnyírót 15 foknál nagyobb lejtőkön. ◾ Ne használja a fűnyírót nedves füvön. Az instabil testhelyzet miatt megcsúszhat.56 VOLTOS LÍTIUM-ION VEZETÉK NÉLKÜLI FŰNYÍRÓ — LM1700E/LM1700E-SP 221

SZERVIZ FIGYELMEZTETÉS: A fűgyűjtő zsák komponensei, a burkolat, az oldalsó fűgyűjtő rekesz, a fedőlemez és védőlemez elkophat és megsérülhet, így a mozgó alkatrészek védtelenek maradnak, vagy tárgyak kerülhetnek bele, amely megnöveli a sérülések kockázatát. A biztonság érdekében rendszeresen ellenőrizze az alkatrészeket, és azonnal cserélje ki a sérült alkatrészeket a jelen útmutatóban felsorolt azonos cserealkatrészekre. Forduljon az EGO ügyfélszolgálathoz, vagy a legközelebbi EGO ügyfélszolgálathoz, a javítást és cserét szakképzett szerviztechnikusnak kell elvégeznie. ◾ Ha a fűnyíró beépített túlterhelés elleni kapcsolója rendszeresen bekapcsol, akkor forduljon az EGO ügyfélszolgálathoz, vagy a legközelebbi EGO ügyfélszolgálathoz. ◾ Ne mossa tömlővel a fűnyírót; ne kerüljön víz a motorba és az elektromos csatlakozásokba. ◾ Vegye ki a kulcsot, és a használaton kívüli fűnyírót beltéren tárolja. Zárt helyen való tárolás előtt hagyja kihűlni a motort. A fűnyírót száraz, magas vagy elzárt helyen, gyermekektől távol tárolja. ◾ Javításkor használjon azonos, a jelen használati útmutatóban felsorolt pótalkatrészeket. Az olyan alkatrészeket használata, amelyek nem felelnek meg az eredeti felszerelés műszaki adatainak, nem megfelelő teljesítményt eredményeznek, és befolyásolják a biztonságot. ◾ A fűnyíró szervizelése, tisztítása vagy anyagok eltávolítása előtt vegye ki, vagy húzza ki az akkumulátoregységet. ◾ Tartsa be a tartozékok cseréjére vonatkozó utasításokat. ◾ Tartsa szárazon, tisztán, olajtól és zsírtól mentesen a fogantyúkat. ◾ A tűzveszély csökkentése érdekében tartsa a motor burkolatát fűtől, levelektől és hulladékoktól megtisztítva. ◾ Rendszeres időközönként ellenőrizze a penge és a motor alátéteit, hogy megfelelően szorosak-e. Szemrevételezéssel is ellenőrizze a penge sérülését (pl. behajolt, megrepedt és elkopott). A pengét csak azonos, a jelen útmutatóban felsorolt csere pengére cserélje ki. ◾ Óvatosan tartsa karban a fűnyírót – tartsa élesen a fűnyíró pengét, és a legjobb és legbiztonságosabb teljesítmény érdekében tisztán. A fűnyíró pengéi élesek, és megvághatják. Tekerje be a pengét, vagy viseljen kesztyűt, és legyen különösen elővigyázatos a szervizelésnél. ◾ Soha ne vegye le, és ne módosítsa a biztonsági eszközöket. Rendszeresen ellenőrizze, hogy megfelelően működnek-e. Soha ne csináljon olyasmit, ami zavarhatja a biztonsági berendezés funkcióját, vagy csökkenti a biztonsági berendezés általi védelmet. ◾ Mindig állítsa le a motort a kerekek vagy a vágási magasság beállítása előtt. ◾ Ha idegen tárgyba akadt, állítsa le a motort, húzza ki a kulcsot, és alaposan nézze át a fűnyírót sérülések szempontjából. A fűnyíró működtetése előtt javítsa ki a sérülést. ◾ A biztonsági és utasításokkal ellátott címkéket tartsa karban, és cserélje ki, ha szükséges. Forduljon az EGO ügyfélszolgálathoz, vagy a legközelebbi EGO ügyfélszolgálathoz, a javítást és cserét szakképzett szerviztechnikusnak kell elvégeznie. ◾ ŐRIZZE MEG EZEKET AZ UTASÍTÁSOKAT. Időnként olvassa át, és használja, amikor másokat a kéziszerszám használatára tanít be. Ha valakinek kölcsön adja a szerszámot, akkor adja át a használati utasítást is a helytelen használat és lehetséges sérülések elkerülése érdekében. AZ AKKUMULÁTOR HASZNÁLATA ÉS GONDOZÁSA ◾ A természetes források megtartása érdekében kérjük, az akkumulátorokat megfelelően ártalmatlanítsa, vagy hasznosítsa újra. A termék lítium-ion akkumulátorokat tartalmaz. A helyi és nemzeti törvények tiltják, hogy a lítium-ion akkumulátorokat normál hulladékok közé dobják. Kérjen tanácsot a helyi újrahasznosító állomástól a lehetséges újrahasznosítási és/vagy ártalmatlanítási lehetőségekről. ◾ Ha kiveszi az akkumulátoregységet, hogy újrahasznosításra vagy ártalmatlanításra vigye, akkor fedje be az akkumulátoregységet nagy teherbírású ragasztószalaggal. Ne próbálja meg szétszerelni vagy megsemmisíteni az akkumulátoregységet, vagy levenni bármely komponensét. A lítium-ion akkumulátorokat megfelelően kell újrahasznosítani, vagy ártalmatlanítani. Soha ne érjen a részeihez fém tárgyakkal és/ vagy testrészekkel, mivel az rövidzárlatot okozhat. Gyermekektől tartsa távol. Ezen gyelmeztetések be nem tartása tüzet és/vagy súlyos sérülést okozhat.

ORVOSHOZ IS. Az akkumulátorból kiszivárgó folyadék irritációt vagy égést okozhat.56 VOLTOS LÍTIUM-ION VEZETÉK NÉLKÜLI FŰNYÍRÓ — LM1700E/LM1700E-SP222

JELLEMZŐK Modellszám LM1700ELM1700E-SPÖnműködő rendszer Nem Igen Feszültség56 V 56 V Javasolt működési hőmérséklet:0°C - 40°C 0°C - 40°CJavasolt tárolási hőmérséklet:-20°C - 70°C -20°C - 70°COptimális töltési hőmérséklet5°C - 40°C 5°C - 40°CÜresjárati fordulatszám 3000/perc 3000/percVágásmagasság 20-80 mm 20-80 mmVágásmagasság pozíciók Burkolat mérete 46 cm 46 cmVágásszélesség 42 cm 42 cmFűgyűjtő zsák térfogata 55 l 55 lFűnyíró súlya (Az akkumulátoregység és a talajlefedő betét nélkül)22 kg 24 kgPenge modell AB1701 AB1701Penge fék IGEN IGENMért hangteljesítményszint L 91,3 dB(A) K=1,79 dB(A)91,3 dB(A) K=1,79 dB(A)Hangnyomásszint a kezelő fülénél L 77,8 dB(A) K=3 dB(A)77,8 dB(A) K=3 dB(A)Garantált hangteljesítményszint L

(a 2000/14/EK szerint mérve)95 dB(A) 95 dB(A)Vibráció értéke a

Bal oldali fogantyú≤2,5 m/s

K=1,5 m/s Jobb oldali fogantyú≤2,5 m/s

◾ A névleges rezgési összérték mérése standard bevizsgálási módszerrel történt, és használatával a szerszámok egymással összehasonlíthatók. ◾ A névleges rezgési érték a kockázat előzetes felméréséhez is felhasználható. MEGJEGYZÉS: A rezgés kibocsátás az elektromos szerszám aktuális használata közben eltérhet attól a névleges értéktől, amellyel a szerszámot használják: a kezelő védelme érdekében a használónak kesztyűt és hallásvédőt kell használnia működtetés közben.

ALKATRÉSZ NEVE MENNYISÉGFűnyíró Fűgyűjtő Biztonsági kulcs Használati útmutató

ISMERJE MEG A FŰNYÍRÓJÁT (A és B és C ábra) 1. Fogantyú szett2. Kapcsolókar3. Biztonsági gomb4. Fogantyú5. Fű telítettség jelző6. Fűgyűjtő zsák fogantyú7. Hátsó fűgyűjtő rekesz ajtó8. Hátsó fogantyú9. Akkumulátoregység burkolat10. Elülső kerék11. Fűnyíró fedél12. LED fejlámpa13. Hátsó kerék14. Vágásmagasság beállító kar15. Fűgyűjtő zsák16. Gyorsbeállító kar17. Oldalsó állvány18. Fogantyú lezáró kapocs19. Önműködő sebességszabályozó gomb20. Fogantyú kapcsoló (kapcsolókar)21. Oldalsó állvány22. Önműködő kapcsoló23. Biztonsági kulcslyuk24. Akkumulátor kioldógomb25. Kapcsoló a LED fényszórókhoz26. Működésjelző lámpa

A FŰGYŰJTŐ ZSÁK ÖSSZESZERELÉSE

1) Szerelje a két oldalsó kapcsot és az alsó kapcsot a keretre (D ábra).

D-1 Alsó kapocs D-3 Oldalsó kapocs D-2 Váz56 VOLTOS LÍTIUM-ION VEZETÉK NÉLKÜLI FŰNYÍRÓ — LM1700E/LM1700E-SP 223

2) Igazítsa a bordákat a szerelőnyíláshoz a zsák

burkolatán, és nyomja le a bordát, amíg kattanó hangot nem hall (E ábra). E-1 Bordák E-3 Zsák burkolat E-2 Szerelőnyílás MEGJEGYZÉS: Normál használat esetén a zsák anyaga elhasználódik. A sérülések kockázatának csökkentése érdekében ellenőrizze a zsákot, és cserélje ki, ha kopás vagy sérülés jeleit észleli. Csak az ehhez a fűnyíróhoz gyártott fűgyűjtő zsákot használja. AZ ÖSSZECSUKHATÓ FOGANTYÚ BEÁLLÍTÁSA FIGYELMEZTETES: Ne próbálja meg beindítani a fűnyírót, amíg a fogantyú a három előre beállított működési pozícióban van rögzítve (FELSŐ MŰKÖDÉSI POZÍCIÓ, KÖZÉPSŐ MŰKÖDÉSI POZÍCIÓ és ALSÓ MŰKÖDÉSI POZÍCIÓ). A fűnyírót kompakt, LEZÁRT TÁROLÁSI POZÍCIÓBAN (F ábra) szállítjuk.

1) Nyomja meg, és tartsa lenyomva a gyors beállító kart

a fogantyú LEZÁRT TÁROLÁSI POZÍCIÓBÓL való kioldásához.

2) Vegye ki a fogantyút az összecsukott pozícióból, majd

oldja ki a kart. Finoman fordítsa a fogantyút felfelé, amíg a rögzítőcsap kattanását nem hallja, és nem érzi a alábbi G ábrán látható különböző pozíciók egyikében. A G ábra alkatrészeinek leírását lásd lent: G-1 Rögzített tárolási pozíció G-4 Középső működési pozíció G-2 Fűgyűjtő zsák csatlakoztatási/ levételi pozíció G-5 Alsó működési pozíció G-3 Felső működési pozíció G-6 Vágásmagasság beállító kar A FŰGYŰJTŐ ZSÁK CSATLAKOZTATÁSA FIGYELMEZTETES: Soha ne végezzen beállítást a fűnyírón, amíg le nem állította a motort, és amíg ki nem vette a biztonsági kulcsot, és amíg a penge forgása le nem állt. MEGJEGYZÉS: Az alkatrészeket a fűnyírás megkezdése előtt csatlakoztassa a fűnyíróra. ◾ A fűgyűjtő zsák csatlakoztatása/levétele (H1 és H2 ábra) Helyezze a fűgyűjtő zsák tábláját a fűnyíróba és akassza a fűgyűjtő zsákot a fűnyíróra. MEGJEGYZÉS: Vegye le az előre felszerelt talajlefedő betétet (külön kell megvásárolni), mielőtt a fűgyűjtő zsákot a fűnyíróra csatlakoztatja. ◾ A fedőlemez csatlakoztatása/levétele (I ábra) Emelje fel a hátsó fűgyűjtő rekesz ajtót, és helyezze a talajlefedő betétet a fűnyíróba. A levételhez csak húzza ki. Végül oldja ki a hátsó fűgyűjtő rekesz ajtót. VÁGÁSI MAGASSÁG BEÁLLÍTÁSA (G ábra) FIGYELMEZTETES: Tartsa távol a lábát a burkolattól, amikor beállítja a magasságot. A fűnyíró 7 vágásmagasságba állítható 20 mm és 80 mm között. A megfelelő vágásmagasságot a fű típusától és állapotától függően válassza ki. MEGJEGYZÉS: Amikor mozgatja a szerszámot, gondoskodjon arról, hogy a vágásmagasság 3 vagy magasabb pozícióban legyen. Ellenkező esetben a penge sérülését okozhatja.

AZ AKKUMULÁTOREGYSÉG BEHELYEZÉSE/

KIVÉTELE (J ábra) AZ ELSŐ HASZNÁLAT ELŐTT TÖLTSE FEL. FIGYELMEZTETES: Ha bármilyen alkatrész sérült vagy hiányzik, akkor ne próbálja meg csatlakoztatni az akkumulátoregységet a fűnyírót, és ne működtesse a fűnyírót, amíg a sérült vagy hiányzó alkatrészt ki nem cserélik. Ellenkező esetben súlyos sérülést okozhat. ◾ Csatlakoztatás Tolja az akkumulátoregységet az akkumulátortartó rekeszbe, amíg kattanást nem hall. ◾ Leválasztás Nyomja meg az akkumulátor kioldógombot az akkumulátortartó rekeszen. A J. ábra alkatrészeinek leírását lásd lent: J-1 Biztonsági kulcs J-2 Biztonsági kulcslyuk J-3 Akkumulátor kioldógomb MEGJEGYZÉS: Ellenőrizze, hogy a zár a fűnyírón a helyére kattant-e, és hogy az akkumulátoregység a fűnyírón rögzítve van-e, mielőtt működtetni kezdené. A FŰNYÍRÓ INDÍTÁSA/LEÁLLÍTÁSA FIGYELMEZTETES: Bármely fűnyíró működtetése azzal járhat, hogy idegen tárgyak mások szemébe kerülnek, amely súlyos szemsérüléseket okozhat. Mindig viseljen védőszemüveget a fűnyíró működtetése közben, vagy beállítások és javítások végzése közben.56 VOLTOS LÍTIUM-ION VEZETÉK NÉLKÜLI FŰNYÍRÓ — LM1700E/LM1700E-SP224

FIGYELMEZTETES: Ne használja a fűnyírót esőben. FIGYELMEZTETES: Ügyeljen arra, hogy más személyek és a háziállatok legalább 30 m távolságban legyenek a fűnyíró használata közben. FIGYELMEZTETES: A penge még egy kis ideig forog a fűnyíró kikapcsolása után. Hagyja, hogy a motor/ penge leálljon, mielőtt újra elindítja. Ne kapcsolgassa gyorsan ki és be a fűnyírót.

A fűnyíró véletlenszerű beindításának vagy jogosulatlan használatának megakadályozása érdekében biztonsági kulccsal szereltük fel a fűnyírót. A fűnyíró teljesen leáll, ha kihúzza a biztonsági kulcsot a fűnyíróból. VESZÉLY: A forgó pengék súlyos sérülést okozhatnak. A súlyos sérülések elkerülése érdekében húzza ki a kulcsot, ha a fűnyírót felügyelet nélkül hagyja, vagy beállítást, tisztítást, szervizelést végez rajta, ill. szállítja, emeli vagy elteszi a fűnyírót. MEGJEGYZÉS: A motor nem tud elindulni, amíg: ◾ A fogantyú a három működési pozíció egyikében van rögzítve, lásd AZ ÖSSZECSUKHATÓ FOGANTYÚ BEÁLLÍTÁSA fejezetet. ◾ Az oldalsó állvány nincs teljesen kihúzva (K ábra). ◾ A két zöld fogantyú lezáró kapocs nincs biztonságosan lezárva (L ábra). FIGYELEM: Ne próbálja meg hatástalanítani a biztonsági gomb és fogantyú kapcsolót. Beindítás (M1 és M2 ábra) MEGJEGYZÉS: A súlyos sérülések megelőzése érdekében javasoljuk, hogy kikapcsolt önműködő funkcióval indítsa be a fűnyírót. A FŰNYÍRÓ BEINDÍTÁSA BEKAPCSOLT ÖNMŰKÖDŐ FUNKCIÓVAL (M1 ábra)

1) Csatlakoztassa az akkumulátoregységet a fűnyíróhoz,

helyezze be a biztonsági kulcsot a kulcsnyílásba, és zárja vissza az akkumulátor fedelét.

2) Az M1 ábrának megfelelően nyomja le a biztonsági

3) Húzza felfelé a fogantyú kapcsolót a fogantyúig, és

engedje el a biztonsági kulcsot.

4) Nyomja meg az egyik önműködő kapcsolót.

5) Fordítsa az önműködő sebességszabályozó gombot,

amíg kattanó hangot nem hall. A FŰNYÍRÓ BEINDÍTÁSA KIKAPCSOLT ÖNMŰKÖDŐ FUNKCIÓVAL (M2 ábra)

1) Csatlakoztassa az akkumulátoregységet a fűnyíróhoz,

helyezze be a biztonsági kulcsot a kulcsnyílásba, és zárja vissza az akkumulátor fedelét.

2) Az M2 ábrának megfelelően nyomja le a biztonsági

3) A lenyomott biztonsági gombbal húzza felfelé a

fogantyú kapcsolót a fogantyúig, és engedje el a biztonsági kulcsot. Leállítás (N ábra)

1) Teljesen oldja ki a fogantyú kapcsolót.

2) Az automatikus fékező mechanizmusban lévő

elektromos fék a fogantyú kapcsoló elengedése után 3 másodpercen belül leállítja a penge forgását.

3) Forgassa az önműködő sebességszabályozó gombot

addig, amíg már nem lehet tovább forgatni. ÁLLÍTHATÓ SEBESSÉGŰ ÖNMŰKÖDŐ RENDSZER (Csak az LM1700E -SP modellhez) Az LM1700E-SP fűnyíró állítható sebességű önműködő lehetőséggel van felszerelve. A rendszer független a penge be-ki kapcsolójától, nem függ a penge forgásától. A rendszer penge forgás nélküli működtetéséhez tolja el (O1 ábra)

1) Nyomja meg az egyik önműködő kapcsolót.

2) Fordítsa az önműködő sebességszabályozó gombot,

amíg kattanó hangot hall. Az önműködő kikapcsolásához engedje el az önműködő kapcsolót, és forgassa az önműködő sebességszabályozó gombot addig, amíg nem lehet tovább forgatni. (O2 ábra) FIGYELMEZTETES: A sérülések kockázatának csökkentése érdekében soha ne próbálja meg hatástalanítani a kapcsolót vagy az önműködő rendszert. Az önműködő rendszert kizárólag azokra a célokra használja, amelyre tervezték. LED FEJLÁMPAK (A-12 ábra) Nyomja meg az S1 kapcsolót (C-26 ábra) az akkumulátortartó rekeszen lévő LED fényszóró ki/ bekapcsolásához. FŰ TELÍTETTSÉG JELZŐ (P1 és P2 ábra) A FŰGYŰJTŐ ZSÁK NINCS TELE (P1 ábra).56 VOLTOS LÍTIUM-ION VEZETÉK NÉLKÜLI FŰNYÍRÓ — LM1700E/LM1700E-SP 225

A FŰGYŰJTŐ ZSÁK TELE VAN (Q ábra). Állítsa le a fűnyírót, és távolítsa el az akkumulátoregységet, tisztítsa meg a fűgyűjtő zsákot. FŰNYÍRÓ TELJESÍTMÉNYJELZŐ (Q ábra) A fűnyíró teljesítményjelzővel van felszerelve, hogy jelezze az akkumulátoregység töltési státuszát és a fűnyíró működési státuszát. A teljesítményjelző világít, ha a penge forog, vagy ha a LED fényszóró be van kapcsolva.A Q ábra alkatrészeinek leírását lásd lent:Q-1 Működés jelzőlámpa Fűnyíró teljesítményjelző Jelentés Művelet Zölden világítA fűnyíró megfelelően működik N/A Villogó zöldFogantyú lezáró kapocs/Gyorsbeállító kar nem oldódott ki megfelelőenÚjra kioldotta a fo-gantyú lezáró kapcsot/gyorsbeállító kartPirosan villogAz akku-mulátor lemerültÁllítsa le a fűnyírót, és töltse fel az akku-mulátoregységetFolyamatosan narancssárgaA fűnyíró túlmelegedettTávolítsa el az akku-mulátort a fűnyíróról és vigyeNarancssárgán villogA fűnyíró túlterheltLassítsa le a lépését, vagy növelje meg a vágásmagasságot a terhelés csök-kentéséhez.A piros és zöld felváltva villogKommunikáció időtúllépésEGO csatlakoztatása FŰNYÍRÓ TÚLTERHELÉS ELLENI VÉDELEM A túlterhelés elkerülése érdekében ne próbáljon meg egyszerre túl sok füvet nyírni. Lassabban lépkedjen nyírás közben, vagy növelje a vágás magasságát.A fűnyíró beépített túlterhelés elleni védelemmel rendelkezik. Ha a fűnyíró túlterhelt, akkor a motor leáll, és a teljesítményjelző narancssárga színben villog. Vegye ki az akkumulátoregységet a fűnyíróból. Ellenőrizze, hogy nem gyűlt-e össze fű a burkolat alatt, és szükség esetén tisztítsa meg, majd helyezze be az akkumulátort, és indítsa el a fűnyírót.

AKKUMULÁTOR TÚLMELEGEDÉS ELLENI

VÉDELEM A meleg forró időben lassabban távozik. Ha az akkumulátor hőmérséklete működés közben eléri a 70 °C-ot, a védőáramkör azonnal kikapcsolja a fűnyírót, hogy megvédje az akkumulátoregységet a sérüléstől. A teljesítményjelző narancssárgán világít a fűnyírón, és az akkumulátoron lévő LED narancssárgán villog. Engedje el a fogantyú kapcsolót, várjon, amíg az akkumulátoregység kihűl körülbelül 67 °C-ra, majd indítsa újra a fűnyírót. KARBANTARTÁS FIGYELMEZTETES: A súlyos személyi sérülések elkerülése érdekében a fűnyíró tisztítása, karbantartása vagy szállítása előtt mindig húzza ki a biztonsági kulcsot. FIGYELMEZTETES: Javításkor használjon azonos pótalkatrészeket. Más alkatrészek használata veszélyt okozhat, vagy megrongálhatja a terméket. A biztonságosság és megbízhatóság biztosítása érdekében minden javítást és cserét szakképzett szerviztechnikus hajtson végre.

ÁLTALÁNOS KARBANTARTÁS

FIGYELMEZTETES: Mindig vegye ki a biztonsági kulcsot és az akkumulátoregységet a fűnyíró szervizelése vagy szállítása közben.A fűnyíró burkolat alját minden használat után meg kell tisztítani, mivel egyébként a lenyírt fű, levelek, szennyeződések és más hulladékok felgyülemlenek.Távolítsa el a tengelyen vagy a tengely és a motor ventilátor körül lerakódott füvet (ne használjon vizet). Majd szárítsa meg a fűnyírót egy nedves ruhával.

A PENGE FELHELYEZÉSE/KIVÉTELE

FIGYELMEZTETES: Mindig védje a kezét nagy teherbírású kesztyűvel vagy úgy, hogy a vágóéleket betekeri rongyokba vagy más anyagokba, amikor karbantartást végez a fűnyíró pengéjén. Mindig vegye ki az akkumulátoregységet a fűnyíró szervizelése vagy szállítása közben. ◾ Vegy le a pengét az R1 ábra szerint. MEGJEGYZÉS: Ha a csavar a motortengellyel együtt forog, amikor meglazítja a csavart, akkor kézzel fordítsa meg a propellert, hogy a penge lyukakat a propeller lyukba tudja illeszteni, és helyezzen másik fém rudat az összeillesztett lyukakba (R2 ábra).56 VOLTOS LÍTIUM-ION VEZETÉK NÉLKÜLI FŰNYÍRÓ — LM1700E/LM1700E-SP226

◾ A penge felhelyezése Kövesse az összeszerelés sorrendjét az S ábrán, a propeller a föld irányába mutasson, a penge nyomtatott oldala kifelé nézzen, illessze a propeller lyukait a penge lyukaihoz (T ábra), majd húzza meg a pengét az U ábrán látható módon.. Az R2 és S ábra alkatrészeinek leírását lásd lent: R2-1 Stabilizátor 1 S-2 Belső peremR2-2 Stabilizátor 2 S-3 PengeR2-3 14 mm imbuszkulcsS-4 Külső peremS-1 Ventilátor S-5 Csavar MEGJEGYZÉS: A javasolt forgatónyomaték a penge csavar meghúzásához 49-59 Nm. A FŰNYÍRÓ TÁROLÁSA ◾ Vegye ki az akkumulátoregységet a fűnyíróból, és tárolja hűvös, száraz és tiszta helyen. Ne tárolja maró hatású anyagok mellett, pl. műtrágya vagy kősó. ◾ A fűnyírót fedett, zárt helyen tárolja, amely hűvös és száraz, és gyermekek nem férnek hozzá. ◾ Ne fedje le a fűnyírót erős műanyag zsákkal. A műanyag burkolatok összegyűjtik a vizet a fűnyíró körül, amely rozsdásodást okoz. ◾ A fűnyírót függőlegesen vagy fektetve tárolja. (V és W ábra). FIGYELMEZTETES: Ha a fűnyíró eldől függőleges helyzetből, akkor a fűnyíró megrongálódhat, vagy személyi sérülést okozhat. Mindig tartsa stabilan a fűnyírót, és gyermekektől elzárva, ha függőleges helyzetben van. Ha lehetséges, laposan tárolja. A környezet védelme Ne dobja az elektromos felszerelést, az akkumulátor töltőt és az akkumulátorokat/újratölthető akkumulátorokat a háztartási hulladékok közé!Az elektromos és elektronikus beren-dezések hulladékairól szóló 2012/19/EU európai törvény, amely már nincs érvényben, és az 2006/66/EK európai törvény értelmében a sérült vagy elhasznált akkumulátoregységeket/akkumulátorokat külön kell gyűjteni. Ha az elektromos berendezéseket talajfeltöltési vagy árokbetömési célokra használják, olyan veszélyes anyagok kerül-hetnek belőlük a talajvízbe, majd onnan a táplálkozási láncba, amelyek veszélyeztetik az egészséget.56 VOLTOS LÍTIUM-ION VEZETÉK NÉLKÜLI FŰNYÍRÓ — LM1700E/LM1700E-SP 227

FIGYELMEZTETÉS: Mindig vegye ki a biztonsági kulcsot és az akkumulátoregységet a fűnyíró szervizelése vagy szállítása közben. Mindig védje a kezét nagy teherbírású kesztyűvel vagy úgy, hogy a vágóéleket betekeri rongyokba vagy más anyagokba, amikor karbantartást végez a fűnyíró pengéjén. PROBLÉMA A PROBLÉMA OKA MEGOLDÁS A fűnyíró nem indul ◾ Az akkumulátoregység lemerült. ◾ Töltse fel az akkumulátoregységet. ◾ Az akkumulátoregység nincs a helyére téve az akkumulátortartóban. ◾ Csatlakoztassa az akkumulátoregységet a fűnyíróhoz. Nyomja le az akkumulátoregységet, amíg kattanást nem hall. ◾ Az akkumulátoregység vagy a fűnyíró túl forró. (A fűnyíró teljesítményjelzője narancssárga színben világít 10 másodpercig.) ◾ Hagyja kihűlni az akkumulátoregységet vagy a fűnyírót 67 °C alatti hőmérsékletre. ◾ Az oldalsó állvány nincs teljesen kihajtva, és a kapcsok nincsenek a helyükre rögzítve. ◾ Teljesen hajtsa ki a fogantyút, és rögzítse a két kapcsot. ◾ A fogantyú nincs beállítva a két működési pozíció egyikébe. ◾ Állítsa a fogantyút a két működési pozíció egyikébe. ◾ A fűnyíró eltömődött fűvel vagy hulladékkal. ◾ Tisztítsa meg a fűnyíró burkolatát, és ellenőrizze, hogy a penge szabadon tud mozogni.A fűnyíró egyenetlenül vág. ◾ A penge tompa. ◾ Élezze meg, vagy cserélje ki a pengét. ◾ A vágásmagasság nincs megfelelően beállítva. ◾ Emelje magasabb vágásmagasságba. ◾ A penge helytelenül van összeszerelve. ◾ A penge visszaszereléséhez nézze meg a „A PENGE KENÉSE” fejezetet a jelen használati útmutatóban.A fűnyíró működés közben leáll. ◾ Az akkumulátoregység lemerült. ◾ Töltse fel az akkumulátoregységet. ◾ A fűnyíró túlterhelt. ◾ Emelje a vágásmagasságot, vagy lassítsa a fűnyírást. ◾ A fűnyíró eltömődött fűvel vagy hulladékkal. ◾ Tisztítsa meg a fűnyíró burkolatot. Emelje a vágásmagasságot, vagy keskeny sávot nyírjon. ◾ Az akkumulátoregység vagy a fűnyíró túl forró. (A fűnyíró teljesítményjelzője narancssárga színben világít 10 másodpercig.) ◾ Hagyja kihűlni az akkumulátoregységet vagy a fűnyírót 67 °C alatti hőmérsékletre. ◾ Az oldalsó állvány kissé be van húzva a fogantyúra kifejtett tolóerő miatt. ◾ Oldja ki a kapcsokat. Teljesen nyissa ki az oldalsó állványt, és rögzítse vissza a kapcsokat.56 VOLTOS LÍTIUM-ION VEZETÉK NÉLKÜLI FŰNYÍRÓ — LM1700E/LM1700E-SP228

PROBLÉMA A PROBLÉMA OKA MEGOLDÁS A fűnyíró nem megfelelően nyír. ◾ Nedves lenyírt fű ragadt a burkolat aljára. ◾ Fűnyírás előtt várjon, amíg a fű megszárad. ◾ A fűnyíró úgy van beállítva, hogy egyszerre túl sok füvet nyírjon. ◾ Emelje magasabb vágásmagasságba.Túlzott vibráció ◾ A penge laza. ◾ Húzza meg a penge csavarját. ◾ A penge kiegyensúlyozatlan. ◾ Egyensúlyozza ki a pengét az utasításoknak megfelelően. ◾ A penge hajlott. ◾ Cserélje ki a pengét. ◾ A motor tengely hajlott. ◾ Lépjen kapcsolatba a szervizközponttal.A fogantyú rögzítő kapcsokat nem lehet pozícióba rögzíteni. ◾ Az oldalsó állvány nincs teljesen kinyitva. ◾ Teljesen nyissa ki az oldalsó állványt, és zárja le a kapcsokat. GARANCIA

EGO GARANCIÁLIS FELTÉTELEK

Kérjük, látogasson el az egopowerplus.com oldalra, ahol megtalálja a részletes EGO garanciális feltételeket.LITIU-ION 56 VOLȚI MAȘINĂ FĂRĂ FIR PENTRU TUNS IARBA — LM1700E/LM1700E-SP 229
