LIETOŠANAS INSTRUKCIJA LM1702ESP EGO

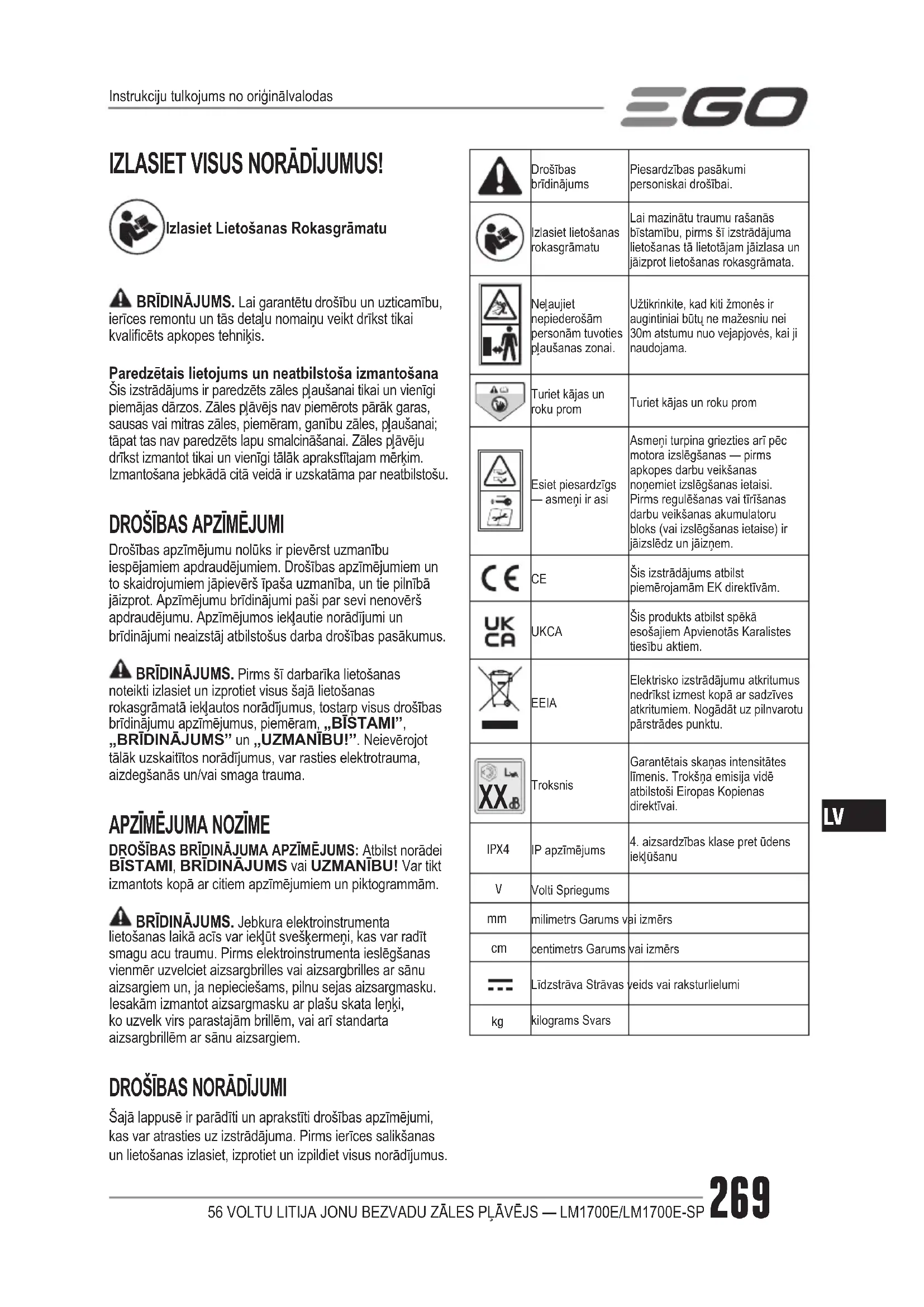

IZLASIET VISUS NORĀDĪJUMUS! Izlasiet Lietošanas Rokasgrāmatu BRĪDINĀJUMS. Lai garantētu drošību un uzticamību, ierīces remontu un tās detaļu nomaiņu veikt drīkst tikai kvalicēts apkopes tehniķis.Paredzētais lietojums un neatbilstoša izmantošana Šis izstrādājums ir paredzēts zāles pļaušanai tikai un vienīgi piemājas dārzos. Zāles pļāvējs nav piemērots pārāk garas, sausas vai mitras zāles, piemēram, ganību zāles, pļaušanai; tāpat tas nav paredzēts lapu smalcināšanai. Zāles pļāvēju drīkst izmantot tikai un vienīgi tālāk aprakstītajam mērķim. Izmantošana jebkādā citā veidā ir uzskatāma par neatbilstošu.

Drošības apzīmējumu nolūks ir pievērst uzmanību iespējamiem apdraudējumiem. Drošības apzīmējumiem un to skaidrojumiem jāpievērš īpaša uzmanība, un tie pilnībā jāizprot. Apzīmējumu brīdinājumi paši par sevi nenovērš apdraudējumu. Apzīmējumos iekļautie norādījumi un brīdinājumi neaizstāj atbilstošus darba drošības pasākumus. BRĪDINĀJUMS. Pirms šī darbarīka lietošanas noteikti izlasiet un izprotiet visus šajā lietošanas rokasgrāmatā iekļautos norādījumus, tostarp visus drošības brīdinājumu apzīmējumus, piemēram, „BĪSTAMI”, „BRĪDINĀJUMS” un „UZMANĪBU!”. Neievērojot tālāk uzskaitītos norādījumus, var rasties elektrotrauma, aizdegšanās un/vai smaga trauma.

DROŠĪBAS BRĪDINĀJUMA APZĪMĒJUMS: Atbilst norādei BĪSTAMI, BRĪDINĀJUMS vai UZMANĪBU! Var tikt izmantots kopā ar citiem apzīmējumiem un piktogrammām. BRĪDINĀJUMS. Jebkura elektroinstrumenta lietošanas laikā acīs var iekļūt svešķermeņi, kas var radīt smagu acu traumu. Pirms elektroinstrumenta ieslēgšanas vienmēr uzvelciet aizsargbrilles vai aizsargbrilles ar sānu aizsargiem un, ja nepieciešams, pilnu sejas aizsargmasku. Iesakām izmantot aizsargmasku ar plašu skata leņķi, ko uzvelk virs parastajām brillēm, vai arī standarta aizsargbrillēm ar sānu aizsargiem.

Šajā lappusē ir parādīti un aprakstīti drošības apzīmējumi, kas var atrasties uz izstrādājuma. Pirms ierīces salikšanas un lietošanas izlasiet, izprotiet un izpildiet visus norādījumus.Drošības brīdinājumsPiesardzības pasākumi personiskai drošībai.Izlasiet lietošanas rokasgrāmatuLai mazinātu traumu rašanās bīstamību, pirms šī izstrādājuma lietošanas tā lietotājam jāizlasa un jāizprot lietošanas rokasgrāmata.Neļaujiet nepiederošām personām tuvoties pļaušanas zonai.Užtikrinkite, kad kiti žmonės ir augintiniai būtų ne mažesniu nei 30m atstumu nuo vejapjovės, kai ji naudojama.Turiet kājas un roku promTuriet kājas un roku promEsiet piesardzīgs — asmeņi ir asiAsmeņi turpina griezties arī pēc motora izslēgšanas — pirms apkopes darbu veikšanas noņemiet izslēgšanas ietaisi. Pirms regulēšanas vai tīrīšanas darbu veikšanas akumulatoru bloks (vai izslēgšanas ietaise) ir jāizslēdz un jāizņem. Šis izstrādājums atbilst piemērojamām EK direktīvām. UKCA Šis produkts atbilst spēkā esošajiem Apvienotās Karalistes tiesību aktiem. EEIA Elektrisko izstrādājumu atkritumus nedrīkst izmest kopā ar sadzīves atkritumiem. Nogādāt uz pilnvarotu pārstrādes punktu.

TroksnisGarantētais skaņas intensitātes līmenis. Trokšņa emisija vidē atbilstoši Eiropas Kopienas direktīvai. IPX4 IP apzīmējums4. aizsardzības klase pret ūdens iekļūšanu Volti Spriegums milimetrs Garums vai izmērs centimetrs Garums vai izmērsLīdzstrāva Strāvas veids vai raksturlielumi kilograms SvarsInstrukciju tulkojums no oriģinālvalodas56 VOLTU LITIJA JONU BEZVADU ZĀLES PĻĀVĒJS — LM1700E/LM1700E-SP270

◾ Uzturiet darba zonu tīru un labi apgaismotu. Nesakārtotā un slikti apgaismotā darba zonā var notikt nelaimes gadījumi. ◾ Nedarbiniet elektroinstrumentu sprādzienbīstamā vidē, piemēram, viegli uzliesmojošu šķidrumu, gāzu vai putekļu klātbūtnē. Elektroinstrumenti rada dzirksteles, kas var aizdedzināt putekļus vai izgarojumu tvaikus. ◾ Neļaujiet bērniem un klātesošajiem atrasties elektroinstrumenta tuvumā, kamēr tas darbojas. Apjukuma brīdī jūs varat zaudēt vadību pār instrumentu. ELEKTRODROŠĪBA ◾ Elektroinstrumenta kontaktdakšai jāsakrīt ar kontaktrozeti. Nekad nekādā veidā nepārveidojiet kontaktdakšu. Neizmantojiet adaptera savienojumus kopā ar sazemētiem elektroinstrumentiem. Lietojot oriģinālo kontaktdakšu, kas pievienota atbilstošai tīkla kontaktrozetei, samazinās elektriskās strāvas trieciena risks ◾ Nepieskarieties sazemētām virsmām, piemēram cauruļvadiem, radiatoriem, plītīm un ledusskapjiem. Sazemējoties Jūs palielināt elektriskās strāvas trieciena risku. ◾ Sargājiet elektroinstrumentus no lietus vai mitruma. Mitruma iekļūšana elektroinstrumentā palielina elektriskās strāvas trieciena risku. ◾ Nebojājiet strāvas vadu. Nekad nelietojiet strāvas vadu elektroinstrumenta pārnēsāšanai, vilkšanai vai kontaktdakšas izvilkšanai no kontaktrozetes. Sargājiet strāvas vadu no karstuma, eļļas, asām malām vai kustīgām daļām. Bojāti vai samudžināti strāvas vadi palielina risku saņemt elektriskās strāvas triecienu. ◾ Strādājot ar elektroinstrumentu ārpus telpām, nodrošiniet, lai arī izmantotie vadu pagarinātāji būtu piemēroti āra darbiem. Āra darbiem paredzēta vadu pagarinātāja izmantošana samazina elektriskās strāvas trieciena risku. ◾ Ja nav iespējams izvairīties no elektroinstrumenta darbināšanas mitrā vietā, izmantojiet barošanas sistēmu, kas aizsargāta ar noplūdes strāvas aizsardzības ierīcēm (RCD). Noplūdes strāvas aizsardzības ierīču izmantošana samazina elektriskās strāvas trieciena risku.

◾ Darbinot elektroinstrumentu, esiet modri, pievērsiet uzmanību tam, ko jūs darāt, un rīkojieties ar to saprātīgi. Nelietojiet elektroinstrumentu, ja esat noguris, atrodaties apreibinošo vielu vai alkohola iedarbībā vai lietojat medikamentus. Pat viens mirklis neuzmanības elektroinstrumenta lietošanas laikā var kļūt par cēloni nopietnām traumām. ◾ Izmantojiet individuālos aizsarglīdzekļus. Vienmēr valkājiet acu aizsarglīdzekļus. Ja tiek lietots darba specikai atbilstošs aizsargaprīkojums, piemēram, maska ar putekļu ltru, neslīdoši darba apavi, ķivere vai austiņas, samazinās traumu gūšanas risks. ◾ Novērsiet nejaušas ieslēgšanās iespējamību. Pirms instrumenta pievienošanas strāvas avotam un/vai akumulatoram pārliecinieties, vai slēdzis atrodas izslēgtā stāvoklī. Pārnēsājot elektroinstrumentu ar pirkstu uz slēdža vai iedarbinot elektroinstrumentu, kas jau ir ieslēgtā stāvoklī, var notikt nelaimes gadījums. ◾ Pirms elektroinstrumenta ieslēgšanas izņemiet visas noregulēšanas vai uzgriežņu atslēgas. Regulēšanas instruments vai atslēga, kas palikusi elektroinstrumenta rotējošās daļās, var izraisīt traumas. ◾ Nepārvērtējiet savas spējas. Ieņemiet pareizu stāju un vienmēr saglabājiet līdzsvaru. Tādējādi jūs varēsiet labāk apvaldīt elektroinstrumentu negaidītās situācijās. ◾ Valkājiet atbilstošu apģērbu. Nevalkājiet vaļīgu apģērbu vai rotaslietas. Neļaujiet saviem matiem, apģērbam un cimdiem nonākt saskarē ar kustīgajām daļām. Vaļīgs apģērbs, rotaslietas vai gari mati var ieķerties ierīces kustīgajās daļās. ◾ Ja ierīces ir paredzētas savienošanai ar putekļu nosūkšanas un savākšanas iekārtām, pārliecinieties, vai tās ir pieslēgtas un tiek izmantotas pareizi. Putekļu savākšanas iekārtu izmantošana var samazināt ar putekļiem saistītos apdraudējumus.56 VOLTU LITIJA JONU BEZVADU ZĀLES PĻĀVĒJS — LM1700E/LM1700E-SP 271

◾ Nepieļaujiet, ka instrumentu bieža lietošana varētu izraisīt nevērīgu attieksmi darbā ar tiem, un neignorējiet ar instrumenta lietošanu saistītos drošības principus. Viens brīdis neuzmanības var izraisīt nopietnas traumas.

ELEKTROINSTRUMENTA LIETOŠANA UN APKOPE

◾ Nespiediet elektroinstrumentu ar spēku. Lietojiet attiecīgajam darbam piemērotāko elektroinstrumentu. Piemērots elektroinstruments labāk un drošāk spēs izpildīt veicamo darbu, darbojoties tam paredzētajā ātrumā. ◾ Nelietojiet elektroinstrumentu, ja to nav iespējams ieslēgt un izslēgt ar slēdzi. Ja elektroinstrumentu nav iespējams ieslēgt un izslēgt ar slēdzi, tas ir bīstams, tāpēc nekavējoties jāsalabo. ◾ Pirms jebkādu pielāgojumu veikšanas, piederumu maiņas vai elektroinstrumenta novietošanas glabāšanā atvienojiet kontaktdakšu no barošanas avota un/vai izņemiet no elektroinstrumenta akumulatoru. Šādi piesardzības pasākumi palīdzēs novērst nejaušu elektroinstrumenta ieslēgšanu. ◾ Ja elektroinstrumenti kādu laiku netiek lietoti, uzglabājiet tos bērniem nepieejamā vietā un neļaujiet ar elektroinstrumentu darboties personām, kas instrumentu nepārzina vai nav izlasījušas šīs instrukcijas. Nemākulīgās rokās nonākuši elektroinstrumenti ir potenciāls briesmu avots. ◾ Veiciet elektroinstrumentam un piederumiem apkopi. Pārbaudiet, vai ir pareizi uzstādītas kustīgās daļas un vai tās neķeras, un vai elektroinstrumenta daļām nav bojājumu, kas var negatīvi ietekmēt tā darbību. Bojāts elektroinstruments ir jāsalabo pirms nākamās lietošanas reizes. Daudzu negadījumu cēlonis ir sliktā stāvoklī esošu elektroinstrumentu izmantošana. ◾ Griezējinstrumentiem jābūt asiem un tīriem. Rūpīgi kopti griezējinstrumenti retāk iestrēgst un ir vieglāk vadāmi. ◾ Lietojiet elektroinstrumentu, tā piederumus un maināmos instrumentus, kā arī citus saistītos elementus atbilstoši šiem norādījumiem, ņemot vērā darba apstākļus un veicamo uzdevumu. Elektroinstrumenta lietošana neparedzētiem mērķiem var radīt bīstamu situāciju. ◾ Rokturiem un satveršanas daļām jābūt sausiem, tīriem un uz tiem nedrīkst būt eļļa vai smērviela. Ja rokturi un satveršanas daļas ir mitras, tās slīdēs, un ar instrumentu vairs nebūs droši strādāt, kā arī apvaldīt neparedzētu apstākļu gadījumos.

AKUMULATORA LIETOŠANA UN APKOPE

◾ Uzlādējiet ierīci tikai ar ražotāja noteikto lādētāju. Lādētājs, kas paredzēts lietošanai tikai ar viena veida akumulatoru bloku, var radīt aizdegšanās draudus, ja to izmanto kopā ar citu akumulatoru bloku. ◾ Lietojiet elektroinstrumentus kopā tikai ar tiem paredzētiem akumulatoru blokiem. Jebkura cita akumulatoru bloka lietošana var radīt traumu gūšanas un aizdegšanās risku. ◾ Kad akumulatoru bloks netiek izmantots, neglabājiet to citu metāla priekšmetu, piemēram, papīra saspraužu, monētu, atslēgu, naglu, skrūvju vai citu sīku metāla priekšmetu, kas var veidot savienojumu starp spailēm, tuvumā. Akumulatora spaiļu īsslēgums var izraisīt aizdegšanos vai ugunsgrēku. ◾ Nepareizas rīcības gadījumā no akumulatora var iztecēt šķidrums; izvairieties no saskares ar to. Ja tas nejauši nokļuvis uz ādas, noskalojiet ar ūdeni. Ja šķidrums iekļuvis acīs, nekavējoties meklējiet medicīnisko palīdzību. No akumulatora izkļuvušais šķidrums var izraisīt kairinājumu vai apdegumus. ◾ Nelietojiet bojātu vai pārveidotu akumulatoru bloku vai instrumentu. Bojātu vai pārveidotu akumulatoru izmantošana var radīt neparedzamus apstākļus, kas rada aizdegšanās, sprādziena vai traumas gūšanas draudus. ◾ Nepakļaujiet akumulatoru bloku vai instrumentu uguns liesmu vai pārmērīgas temperatūras iedarbībai. Uguns liesmu iedarbība vai temperatūra virs 130 °C var izraisīt sprādzienu. ◾ Izpildiet visas uzlādēšanas instrukcijas un neuzlādējiet akumulatoru bloku vai instrumentu ārpus instrukcijās norādītajām temperatūras vērtībām. Ja instruments tiek uzlādēts nepareizi vai tiek pārsniegtas instrukcijās norādītās uzlādēšanas temperatūras vērtības, akumulators var sabojāties un palielināt aizdegšanās risku. SERVISS ◾ Elektroinstrumenta remontdarbus drīkst veikt tikai kvalicēts speciālists, izmantojot tikai oriģinālās rezerves daļas. Tādējādi tiks garantēts elektroinstrumenta lietošanas drošums. ◾ Nekad neveiciet bojātam akumulatoru blokam remontdarbus pašrocīgi. Bojāta akumulatoru bloka remontdarbus drīkst veikt tikai ražotājs vai pilnvaroti servisa darbinieki.56 VOLTU LITIJA JONU BEZVADU ZĀLES PĻĀVĒJS — LM1700E/LM1700E-SP272

BĪSTAMI! Šī pļaujmašīna ir konstruēta ekspluatēšanai atbilstoši šajā rokasgrāmatā ietvertajiem drošības noteikumiem. Kā jau jebkura cita elektroaprīkojuma gadījumā — mirklis neuzmanības pļaujmašīnas darbības laikā vai pieļauta kļūda var radīt nopietnas traumas. Pļaujmašīna var sagriezt rokas un kājas, kā arī atsviest priekšmetus. Sekojošo drošības norādījumu neievērošana var izraisīt nopietnas traumas vai pat nāvi. BRĪDINĀJUMS! Izmantojot bezvadu zāles pļāvējus, vienmēr veiciet pamata piesardzības pasākumus, lai mazinātu aizdegšanās, elektriskās strāvas trieciena vai traumu rašanās draudus.SVARĪGI!RŪPĪGI IZLASIET PIRMS LIETOŠANAS. SAGLABĀJIET TURPMĀKAI LIETOŠANAI.DROŠĪBAS NOTEIKUMI, STRĀDĀJOT AR BEZVADU ZĀLES PĻĀVĒJIEM:UZMANĪBU! NEPIESKARIETIES ROTĒJOŠAM ASMENIM!

◾ Rūpīgi izlasiet visus norādījumus. Uzziniet, kā pļaujmašīnu pareizi vadīt un lietot. ◾ Nekad neļaujiet cilvēkiem, kuri nav iepazinušies ar šīm instrukcijām, kā arī bērniem, lietot šo pļaujmašīnu. Vietējie noteikumi var ierobežot pļaujmašīnas lietotāja vecumu. ◾ Nekad nepļaujiet zāli, kamēr cilvēki, it īpaši bērni vai dzīvnieki atrodas pļaušanas zonas tuvumā. ◾ Operators vai lietotājs ir atbildīgs par nelaimes gadījumiem vai apdraudējumiem, kas var gadīties citiem cilvēkiem vai viņu īpašumam.

◾ Pļaušanas laikā vienmēr valkājiet atbilstošus apavus un garās bikses. ◾ Nestrādājiet ar pļaujmašīnu basām kājām vai sandalēs. Nevelciet brīvu apģērbu, kā arī apģērbu ar šņorītēm vai aukliņām. ◾ Rūpīgi pārbaudiet zonu, kurā izmantosiet pļaujmašīnu, un aizvāciet visus akmeņus, zarus, vadus, kaulus un citus svešķermeņus. ◾ Pirms lietošanas vienmēr apskatiet, vai nav nodiluši vai bojāti asmeņi, asmeņu bultskrūves un griezējmezgls. Nomainiet visus asmeņus un bultskrūves vienlaicīgi, lai netiktu izjaukts rotējošo daļu līdzsvars. Nomainiet bojātās vai nesalasāmās etiķetes. LIETOŠANA ◾ Pļaujiet zāli tikai dienas gaismā vai labā mākslīgajā apgaismojumā. ◾ Ja iespējams, nepļaujiet mitru zāli. ◾ Vienmēr pārliecinieties, vai jums, atrodoties slīpumā, zem kājām ir drošs pamats. ◾ Ejiet, nekad neskrieniet. ◾ Zāles pļāvējiem ar rotējošiem riteņiem — pļaujiet tikai šķērsām pret slīpumu, bet nekad uz augšu un uz leju. ◾ Esiet īpaši uzmanīgs(-a), kad, atrodoties slīpumā, maināt virzienu. ◾ Nepļaujiet zāli pārāk lielā slīpumā. ◾ Esiet īpaši piesardzīgs(-a), stumjot pļaujmašīnu atpakaļgaitā, vai velkot to uz savu pusi. ◾ Apturiet asmeni(-ņus), ja pļaujmašīna ir jāsasver transportēšanai, šķērsojot citas virsmas, zāles izņemšanai vai arī pārvešanai uz pļaujamo teritoriju vai no tās. ◾ Nekad nelietojiet pļaujmašīnu, ja tai ir bojāti aizsargi vai nav uzstādītas drošības ierīces, piemēram, deektors un/vai zāles savācējs. ◾ Ieslēdziet motoru atbilstoši norādēm, un raugiet, lai pēdas šajā laikā atrastos pietiekamā attālumā no asmens(-ņiem). ◾ Motora iedarbināšanas laikā nedrīkst sasvērt pļaujmašīnu, izņemot gadījumus, kad tai ir jābūt sasvērtai, lai iedarbinātu. Šādā gadījumā nesasveriet pļaujmašīnu vairāk nekā tas ir absolūti nepieciešams, un paceliet tikai to daļu, kas atrodas tālāk no operatora. Abām rokām vienmēr ir jāatrodas darba stāvoklī pirms pļaujmašīna tiek novietota atpakaļ uz zemes. Nedarbiniet pļaujmašīnu, ja atrodaties izlādes teknes priekšpusē. ◾ Neturiet plaukstas vai pēdas rotējošu daļu tuvumā vai zem tām. Rotējošiem zāles pļāvējiem — vienmēr uzturiet izlādes teknes atveri tīru. ◾ Nekad neceliet un nenesiet pļaujmašīnu, kamēr darbojas motors. ◾ Pirms regulēšanas vai tīrīšanas darbu veikšanas izslēdziet un izņemiet akumulatoru bloku (vai izslēgšanas ietaisi) un pārbaudiet, vai visas kustīgās daļas ir pilnībā apstājušās: ◾ ikreiz, kad dodaties projām no pļaujmašīnas; ◾ pirms sākat tīrīt aizsērējušos tekni; ◾ pirms pļaujmašīnai veicat pārbaudes, tīrīšanas un apkopes darbus; ◾ pēc pļaujmašīnas sadursmes ar svešķermeni. Pārbaudiet, vai pļaujmašīnai nav bojājumu, un, ja nepieciešams, veiciet remontu.56 VOLTU LITIJA JONU BEZVADU ZĀLES PĻĀVĒJS — LM1700E/LM1700E-SP 273

◾ Ja pļaujmašīna sāk neparasti vibrēt (apskatiet nekavējoties): ◾ pārbaudiet, vai tai nav radušies bojājumi; ◾ nomainiet vai salabojiet visas bojātās detaļas; ◾ pārbaudiet un pievelciet visas atskrūvējušās detaļas.

APKOPE UN UZGLABĀŠANA

◾ Pļaujmašīnas regulēšanas darbu laikā rīkojieties uzmanīgi, lai starp kustīgajiem asmeņiem un ksētajām daļām neiespiestu pirkstus. ◾ Visiem uzgriežņiem un skrūvēm ir jābūt kārtīgi pievilktiem, lai pļaujmašīna būtu drošā darba stāvoklī. ◾ Regulāri pārbaudiet, vai zāles savācējs nav nodilis un vai tam nav radušies bojājumi. ◾ Drošības nolūkos nodilušās vai bojātās daļas ir jānomaina. ◾ Bērniem nav atļauts veikt tīrīšanas un lietotājam veicamās apkopes darbus bez uzraudzības. ◾ Veicot asmeņiem apkopi, ņemiet vērā, ka pat tad, ja barošanas avots ir izslēgts, asmeņi vēl aizvien var rotēt. ◾ Rotējošiem zāles pļāvējiem izmantojiet tikai pareizā tipa rezerves griezējinstrumentus.

Pļaujmašīnas lietotāja neuzmanība var izraisīt negadījumu ar traģiskām sekām, kam bērni var tikt pakļauti, atrodoties pļaušanas zonā. Bērnu uzmanību bieži piesaista pļaujmašīnas un pļaušana. Bērni neapzinās draudus. Ņemiet vērā, ka bērni nekad nepaliks vietā, kur jūs tos redzējāt pēdējo reizi. ◾ Neļaujiet bērniem tuvoties pļaušanas zonai un raugiet, lai tie atrastos stingrā pieaugušo uzraudzībā. ◾ Novērojiet apkārtni un nekavējoties izslēdziet zāles pļāvēju, ja bērni ienākuši pļaušanas darba zonā. ◾ Esiet īpaši piesardzīgs(-a), tuvojoties nepārredzamiem stūriem, ieejām, krūmiem, kokiem, vai citiem priekšmetiem, kas var aizsegt jūsu skatu, nepamanot bērnu, kurš varētu uzskriet zāles pļāvējam ceļā. ◾ Uzraugiet, lai bērni nerotaļātos ar zāles pļāvēju. ◾ Vienmēr pirms akumulatoru bloka izņemšanas izslēdziet zāles pļāvēju. Apturiet asmeni(-ņus), ja pļaujmašīna ir jāsasver transportēšanai, šķērsojot citas virsmas, zāles izņemšanai vai arī pārvešanai uz pļaujamo teritoriju vai no tās. LIETOŠANA VISPĀRĒJĀ DARBĪBA: ◾ Pirms pļaujmašīnas montāžas rūpīgi izlasiet šo lietošanas rokasgrāmatu. Pirms uzsākat pļaut, izlasiet, izprotiet un ievērojiet visas lietošanas norādes gan uz pļaujmašīnas, gan arī lietošanas instrukcijā. Pirms uzsākat darbu, iepazīstieties ar vadības ierīcēm pilnībā un to, kā pareizi lietot zāles pļāvēju. Glabājiet šo rokasgrāmatu drošā vietā turpmākai uzziņai un rezerves daļu pasūtīšanai, un regulāri pārlasiet to. ◾ Lietojiet zāles pļāvēju tam paredzētajam mērķim — neizmantojiet to nolūkiem, kuriem tas nav paredzēts. ◾ Nepārvērtējiet savas spējas — vienmēr stāviet stabili un saglabājiet līdzsvaru. ◾ Priekšmeti, kas atsitas pret zāles pļāvēja asmeni, var izraisīt smagas traumas. Pirms katras pļaušanas reizes zālājs vienmēr rūpīgi jāpārbauda un jāattīra no cietajiem priekšmetiem. ◾ Pirms pļaušanas uzsākšanas, kā arī ejot atpakaļgaitā, apskatiet, vai ceļā nav bērnu un citu cilvēku. ◾ Šī pļaujmašīna nav ierīce, ar kuru var rotaļāties. Tādēļ vienmēr ievērojiet īpašu piesardzību. Zāles pļāvējs ir paredzēts tikai un vienīgi zāles pļaušanai. Nelietojiet to citiem mērķiem. ◾ Nestumiet zāles pļāvēju ar spēku — tas labāk un drošāk spēs izpildīt veicamo darbu, darbojoties tam paredzētajā ātrumā. ◾ Pirms lietošanas vienmēr apskatiet, vai nav nodiluši vai bojāti asmeņi, asmeņu bultskrūves un griezējmezgls. Nomainiet nodilušos vai bojātos asmeņus, bultskrūves un citus komponentus vienlaicīgi, lai netiktu izjaukts šo daļu līdzsvars. Nomainiet bojātās vai nesalasāmās etiķetes. ◾ Esiet īpaši piesardzīgs(-a), stumjot pļaujmašīnu atpakaļgaitā, vai velkot to uz savu pusi. ◾ Rūpīgi pārbaudiet zonu, kur tiks izmantots zāles pļāvējs. Aizvāciet visus akmeņus, zarus, stieples, rotaļlietas un citus priekšmetus, kuriem zāles pļāvējs var pāri pārbraukt, vai kurus var izmest asmens. Izmesti priekšmeti var izraisīt nopietnas traumas. Iepriekš saplānojiet, kā pļausiet zāli, lai nopļautā zāle netiktu mesta ceļu, ietvju un apkārtējo cilvēku virzienā. Raugiet, lai nopļautā zāle netiktu izmesta virzienā uz sienām vai kādu šķērsli, kas var atsviest zāli atpakaļ lietotāja virzienā. ◾ Lai izvairītos no saskares ar asmeni vai miesas bojājumu gūšanas, ko rada atmesti priekšmeti, stāviet darba zonā aiz rokturiem, un raugiet, lai bērni un klātesošie atrastos vismaz 30 m attālumā no zāles pļāvēja, kamēr tas darbojas. Apturiet pļaujmašīnu, ja kāds ienācis pļaušanas darba zonā.56 VOLTU LITIJA JONU BEZVADU ZĀLES PĻĀVĒJS — LM1700E/LM1700E-SP274

◾ Pļaušanas laikā, kā arī, veicot regulēšanas vai remontdarbus, vienmēr valkājiet aizsargbrilles vai drošības brilles, lai aizsargātu acis. Izmesti priekšmeti, kas atlec atpakaļ, var izraisīt nopietnas acu traumas. Ja darba vide ir putekļaina, lietojiet sejas vai putekļu masku. ◾ Ģērbieties atbilstoši — nevalkājiet vaļīgas drēbes un rotaslietas. Tās var tikt ierautas kustīgajās daļās. Strādājot ārpus telpām, ieteicams valkāt gumijas cimdus un apavus. Valkājiet izturīgus darba apavus ar biezu zoli un cieši piegulošas bikses un kreklu. Ieteicams valkāt kreklus un bikses, kas piekļaujas rokām un kājām, kā arī apavus ar tērauda purngalu. Nedarbiniet pļaujmašīnu, ja jums ir basas kājas vai kājās ir sandales vai vieglas (piemēram, brezenta auduma) kurpes. ◾ Nelieciet rokas vai kājas pie rotējošajām daļām vai zem pļaušanas bloka. Nonākot saskarē ar asmeni, varat sagriezt rokas un kājas. ◾ Ja nav uzlikts izlādes pārsegs vai tas ir bojāts, varat nonākt saskarē ar asmeņiem vai gūt traumas no izsviestiem priekšmetiem. ◾ Vairums traumu rodas, kad zāles pļāvējs pārbrauc pāri pēdām kritiena laikā, ko izraisa paslīdēšana vai paklupšana. Ja krītat zemē, neturieties pie zāles pļāvēja, nekavējoties atlaidiet rokturi. ◾ Pārvietošanās laikā nekad nevelciet pļāvēju atpakaļvirzienā uz sevi. Ja zāles pļāvējs ir jānostumj nost no sienas vai kāda šķēršļa, vispirms paskatieties uz leju un aiz sevis, lai nepakluptu, un pēc tam rīkojieties šādi: ◾ solis atpakaļ no zāles pļāvēja, lai varētu pilnībā izstiept rokas; ◾ saglabājiet līdzsvaru un ieņemiet drošu stāju; ◾ lēnām velciet zāles pļāvēju atpakaļgaitā, bet ne vairāk kā pusceļu no sevis; ◾ ja nepieciešams, atkārtojiet šīs darbības. ◾ Nedarbiniet pļaujmašīnu, ja esat alkohola vai apreibinošu vielu ietekmē. ◾ Saglabājiet modrību — sekojiet līdzi visam, ko darāt. Rīkojieties saprātīgi. Nedarbiniet zāles pļāvēju, ja jūtat nogurumu. ◾ Motora/asmens vadības rokturis ir drošības ierīce. Nekad nemēģiniet izmainīt tā darbību. Pretējā gadījumā drošības ierīce var nedarboties un izraisīt traumas, kuras rodas, saskaroties ar rotējošo asmeni. Motora/ asmens vadības rokturim jābūt viegli darbināmam abos virzienos un, to atlaižot, automātiski jāatgriežas nesaslēgtā stāvoklī. ◾ Izvairieties no bīstamas vides — nelietojiet zāles pļāvēju mitrās vietās. ◾ Nelietojiet lietū. ◾ Vienmēr ieturiet stabilu stāju. Paslīdēšana un paklupšana var izraisīt nopietnas traumas. Ja jūtat, ka varat paslīdēt vai paklupt, nekavējoties atlaidiet motora/ asmens vadības rokturi, un asmens pārstās griezties trīs sekunžu laikā. ◾ Apturiet asmeni, šķērsojot grants celiņus, gājēju celiņus vai ceļu. ◾ Ja pļaujmašīna sāk neierasti vibrēt, apturiet motoru un nekavējoties nosakiet cēloni. Vibrēšana parasti brīdina par kļūmi: ◾ pārbaudiet, vai pļaujmašīnai nav radušies bojājumi; ◾ nomainiet vai salabojiet visas bojātās daļas, kuras drīkst mainīt vai labot lietotājs; ◾ pārbaudiet un pievelciet visas atskrūvējušās detaļas; ◾ nekādā gadījumā nedarbiniet zāles pļāvēju, ja nav uzstādīts atbilstošs aizmugurējais aizsargs, izlādes pārsegs, zāles savācējgrozs, mulčēšanas ieliktnis, sānu izlādes tekne, motora/asmens vadības rokturis vai cita drošības ierīce. Nekad nedarbiniet zāles pļāvēju ar bojātām drošības ierīcēm. Pretējā gadījumā tas var radīt miesas bojājumus. ◾ Gadījumos, kas nav aprakstīti šajā rokasgrāmatā, esiet uzmanīgi un rīkojieties prātīgi. Lai saņemtu palīdzību, sazinieties ar EGO klientu apkalpošanas centru. ◾ Izmantojiet tikai A attēlā uzskaitītos akumulatora blokus un lādētājus. ◾ Pirms nododat ierīci uz atkritumu savākšanas punktu, izņemiet no tās akumulatoru bloku. ◾ No akumulatora jāatbrīvojas drošā veidā. PĻAUŠANA SLĪPUMĀ: Nogāzes ir galvenais faktors, kas saistīts ar paslīdēšanas un paklupšanas negadījumiem, kas var novest pie smagu traumu gūšanas. Vienmēr pārliecinieties, vai jums, atrodoties slīpumā, zem kājām ir drošs pamats. Pļaujot slīpumā ir nepieciešama papildus piesardzība. Ja jūtaties neomulīgi, pļaujot nogāzēs, nepļaujiet.56 VOLTU LITIJA JONU BEZVADU ZĀLES PĻĀVĒJS — LM1700E/LM1700E-SP 275

Kā rīkoties: ◾ Pļaujiet tikai šķērsām pret nogāzi, bet nekad uz augšu un uz leju. Esiet īpaši uzmanīgs(-a), kad maināt virzienu, atrodoties slīpumā. ◾ Uzmanieties no bedrēm, grambām, akmeņiem, paslēptiem priekšmetiem vai izciļņiem, kuru dēļ varat paslīdēt vai paklupt. Garā zālē var atrasties šķēršļi, kurus nevarat saskatīt. Kā nerīkoties: ◾ Nepļaujiet tuvu pie nomalēm, grāvjiem, vai aizsprostiem; šādi jūs varat zaudēt līdzsvaru. ◾ Nepļaujiet slīpumā, kas ir lielāks par 15 grādiem. ◾ Nepļaujiet mitru vai slapju zāli. Nestabils pamats zem kājām var izraisīt slīdēšanu. APKOPE BRĪDINĀJUMS! Zāles savācējgroza komponenti, izlādes pārsegs, sānu izlādes tekne, mulčēšanas ieliktnis un aizmugures aizsargs ir pakļauti nodilumam un bojājumiem, kas var ietekmēt kustīgās daļas vai atsviest priekšmetus, tādējādi palielinot traumu gūšanas risku. Drošības nolūkā bieži pārbaudiet visas detaļas un nekavējoties nomainiet bojātās detaļas ar identiskām rezerves daļām, kas uzskaitītas šajā rokasgrāmatā. Sazinieties ar EGO klientu apkalpošanas dienestu vai tuvāko EGO servisa centru, kurā kvalicēts servisa speciālists veiks remontu vai nomainīs bojāto detaļu. ◾ Ja zāles pļāvēja iebūvētais pārslodzes aizsardzības slēdzis bieži izslēdzas, sazinieties ar EGO klientu apkalpošanas dienestu vai tuvāko EGO servisa centru. ◾ Nemazgājiet zāles pļāvēju ar šļūteni; nepieļaujiet, ka ūdens iekļūst motorā un elektriskajos savienojumos. ◾ Kad neizmantojat zāles pļāvēju, izņemiet atslēgu un uzglabājiet iekštelpās. Pirms novietojat pļaujmašīnu uzglabāšanas telpā, pagaidiet, kamēr atdziest motors. Zāles pļāvēju jāuzglabā sausā vietā, ieslēgtu augstā pozīcijā, vai aizslēgtā uzglabāšanas telpā, kurai nevar piekļūt bērni. ◾ Veicot pļaujmašīnai apkopes un servisa darbus, izmantojiet tikai identiskas rezerves daļas, kas norādītas šajā rokasgrāmatā. Oriģinālā aprīkojuma specikācijām neatbilstošu daļu izmantošana var radīt nepareizu pļaujmašīnas darbību un apdraudēt jūsu drošību. ◾ Pirms zāles pļāvējam veic apkopes vai tīrīšanas darbus vai arī izņem no tā iestrēgušu materiālu, jāizņem vai jāatvieno akumulatoru bloks. ◾ Ievērojiet piederumu maiņas norādījumus. ◾ Rokturiem jābūt sausiem, tīriem un uz tiem nedrīkst būt eļļa vai smērviela. ◾ Lai mazinātu aizdegšanās draudus, motora pārsegā nedrīkst būt zāle un lapas, kā arī pārāk daudz uzkrājušies zāles atgriezumi. ◾ Regulāri pārbaudiet, vai nav atskrūvējušās asmens un motora uzstādīšanas bultskrūves. Tāpat aplūkojiet, vai nav bojāts asmens (piemēram, vai tas nav saliekts, ieplaisājis vai nodilis). Nomainiet asmeni tikai ar identisku rezerves asmeni, kas uzskaitīts šajā rokasgrāmatā. ◾ Uzturiet zāles pļāvēju labā darba stāvoklī — lai zāli nopļautu vislabāk un drošāk, asmenim jābūt asam un tīram. Pļaujmašīnas asmeņi ir asi, un ar tiem var sagriezties. Veicot asmenim apkopes vai remonta darbus, aptiniet ap asmeni lupatiņu vai valkājiet cimdus, un rīkojieties piesardzīgi. ◾ Nekad nenoņemiet drošības ierīces un nemēģiniet pārveidot to darbību. Regulāri pārbaudiet, vai tās vēl aizvien pareizi darbojas. Nekad neveiciet tādas darbības, kuru rezultātā tiek izmainītas drošības ierīču paredzētās funkcijas vai samazināta šādu ierīču sniegtā aizsardzība. ◾ Vienmēr pirms regulējat riteni vai pļaušanas augstumu apturiet motoru. ◾ Pēc zāles pļāvēja sadursmes ar svešķermeni apturiet motoru, izņemiet atslēgu un rūpīgi pārbaudiet, vai zāles pļāvējam nav radušies kādi bojājumi. Pirms turpināt pļaut, zāles pļāvējs ir jāsalabo. ◾ Saglabājiet vai, ja nepieciešams, nomainiet drošības un instrukciju etiķetes. Sazinieties ar EGO klientu apkalpošanas dienestu vai tuvāko EGO servisa centru, kurā kvalicēts servisa speciālists veiks remontu vai nomainīs bojāto detaļu. ◾ SAGLABĀJIET ŠO INSTRUKCIJU. Vairākkārt pārlasiet un izmantojiet instrukciju, lai sniegtu norādījumus citiem, kas izmanto šo griezējinstrumentu. Ja kādam aizdodat pļaujmašīnu, iedodiet līdzi arī šo instrukciju, lai nodrošinātu, ka pļaujmašīna tiek pareizi izmantota, un neradītu traumu gūšanas bīstamību.

AKUMULATORA LIETOŠANA UN APKOPE

◾ Lai taupītu dabas resursus, lūdzu, pārstrādājiet vai atbrīvojieties no akumulatora pareizā veidā. Šis izstrādājums satur litija jonu akumulatorus. Vietējie vai valsts tiesību akti aizliedz litija jonu akumulatoru nodošanu parastos atkritumos. Lai iegūtu informāciju par otrreizējās pārstrādes un/vai utilizēšanas iespējām, sazinieties ar vietējo par atkritumu apsaimniekošanu atbildīgo varas iestādi.56 VOLTU LITIJA JONU BEZVADU ZĀLES PĻĀVĒJS — LM1700E/LM1700E-SP276

◾ Pēc akumulatoru bloka izņemšanas, lai to utilizētu vai nodotu atkārtotai pārstrādei, pārklājiet akumulatoru bloka spailes ar izturīgu līmlenti. Nemēģiniet iznīcināt vai izjaukt akumulatoru bloku vai izņemt kādu no tā sastāvdaļām. Litija jonu akumulatora atkārtota pārstrāde vai utilizēšana ir jāveic pareizi. Tāpat nekad nepieskarieties spailēm ar metāliskiem priekšmetiem un/vai ķermeņa daļām, jo tādējādi iespējams izveidot īsslēgumu. Sargiet no bērniem. Neievērojot šos brīdinājumus, iespējams izraisīt ugunsgrēku un/vai gūt nopietnas traumas. ◾ NEPAREIZAS RĪCĪBAS GADĪJUMĀ NO AKUMULATORA VAR IZTECĒT ŠĶIDRUMS; IZVAIRIETIES NO SASKARES AR TO. JA TAS TOMĒR NEJAUŠI NOTICIS, SKARTO VIETU NEKAVĒJOTIES NOSKALOJIET AR ŪDENI. JA ŠIS ŠĶIDRUMS NONĀK ACĪS, VĒRSIETIES PĒC MEDICĪNISKAS PALĪDZĪBAS. No akumulatora iztecējis šķidrums var izraisīt kairinājumu vai apdegumus. SPECIFIKĀCIJAS Modeļa numurs LM1700ELM1700E-SPPašgājēja sistēma Nav IrSpriegums 56 V 56 VIeteicamā darba temperatūra:0°C - 40°C 0°C - 40°CIeteicamā uzglabāšanas temperatūra:-20°C– 70°C -20°C– 70°COptimālā uzlādes temperatūra5°C-40°C 5°C-40°CApgriezienu skaits, strādājot bez slodzes3000/min. 3000/min.Pļaušanas augstums 20-80 mm 20-80 mmPļaušanas augstuma pozīcijas Pļaušanas bloka izmērs 46 cm 46 cmPļaušanas platums 42 cm 42 cmZāles savācējmaisa tilpums55 L 55 LZāles pļāvēja svars (bez akumulatoru bloka un mulčēšanas ieliktņa)22 kg 24 kgAsmens modelis AB1701 AB1701Asmens bremze IR IRIzmērītais skaņas intensitātes līmenis L 91,3 dB(A) K=1,79 dB(A)91,3 dB(A) K=1,79 dB(A)Trokšņa spiediena līmenis pie lietotāja auss L 77,8 dB(A) K=3 dB(A)77,8 dB(A) K=3 dB(A)Garantētais skaņas intensitātes līmenis L

◾ Norādītā vibrāciju kopējā vērtība ir izmērīta saskaņā ar standarta pārbaudes metodi un var tikt izmantota, lai salīdzinātu vairākus instrumentus. ◾ Deklarēto vibrāciju emisijas vērtību var arī lietot iepriekšējai vibrāciju iedarbības novērtēšanai. PIEZĪME! Vibrāciju emisijas faktiskajā elektroinstrumenta darbināšanas laikā var atšķirties no norādītās vērtības. Lai pasargātu operatoru, lietotājam jāvalkā cimdi un dzirdes aizsarglīdzekļi atbilstoši patiesajiem darba apstākļiem. KOMPLEKTĀCIJA DAĻAS NOSAUKUMS SKAITSZāles pļāvējs 1Zāles savācējgrozs 1Drošības atslēga 1Lietotāja rokasgrāmata 1 APRAKSTS PĀRZINIET SAVU ZĀLES PĻĀVĒJU (A un B un C att) 1. Stūres rokturis2. Slēdža svira3. Drošības poga4. Rokturis5. Pilnas tvertnes indikators6. Zāles savācējmaisa rokturis7. Aizmugurējās izlādes durtiņas8. Aizmugurējais rokturis56 VOLTU LITIJA JONU BEZVADU ZĀLES PĻĀVĒJS — LM1700E/LM1700E-SP 277

9. Akumulatoru bloka nodalījuma vāks10. Priekšējais ritenis11. Pļaušanas bloks12. LED priekšējās spuldzes13. Aizmugurējais ritenis14. Pļaušanas augstuma regulēšanas svira15. Zāles savācējmaiss16. Ātrās regulēšanas svira17. Rokturu sānu pagarinājums18. Roktura ksēšanas skava19. Pašgājēja funkcijas ātruma regulēšanas poga20. Drošības slēdzis (slēdža svira)21. Rokturu sānu pagarinājums22. Pašgājēja sistēmas slēdzis23. Drošības atslēgas rieva24. Akumulatora atbrīvošanas poga25. LED priekšējo spuldžu slēdža poga26. Jaudas indikators EKSPLUATĀCIJA ZĀLES SAVĀCĒJMAISA IEVIETOŠANA 1) Uzstādiet korpusā abas sānu skavas un apakšējo skavu (D att.).D-1 Apakšējā skava D-3 Sānu skavasD-2 Korpuss2) Salāgojiet izciļņus ar savācējgroza stiprinājuma rievām un piespiediet izcilni, līdz tas noksējas ar „klikšķa“ skaņu.(E att.).E-1 Ribas E-3 Savācējmaisa pārsegsE-2 Stiprinājuma rieva PIEZĪME! Normālos lietošanas apstākļos zāles savācējgroza materiāls nodilst. Lai samazinātu traumu gūšanas risku, regulāri pārbaudiet, kādā stāvoklī ir savācējmaiss, un nomainiet, ja radušās nodiluma vai nolietojuma pazīmes. Izmantojiet tikai šim zāles pļāvējam paredzētu zāles savācējmaisu.

SALOKĀMĀ ROKTURA REGULĒŠANA

BRĪDINĀJUMS! Nedarbiniet zāles pļāvēju, kamēr rokturis nav noksēts kādā no trim iepriekš iestatītajām darbības pozīcijām (AUGŠĒJĀ DARBĪBAS POZĪCIJĀ, VIDĒJĀ DARBĪBAS POZĪCIJĀ vai APAKŠĒJĀ DARBĪBAS POZĪCIJĀ).Zāles pļāvējs tiek piegādāts kopā ar rokturi kompaktā BLOĶĒTA ROKTURA STĀVOKLĪ (F att.).1) Lai atbloķētu rokturi no BLOĶĒTA ROKTURA STĀVOKĻA, turiet nospiestu ātro regulēšanas sviru.2) Paceliet rokturi uz augšu, pēc tam atlaidiet sviru. Viegli paceliet rokturi uz augšu, līdz dzirdat un jūtat, ka ksatora tapa ir noksējusies kādā no šādām pozīcijām, kuras parādītas G attēlā.G attēla detaļu aprakstu skatīt zemāk:G-1 Bloķēta roktura stāvoklisG-4 Vidējā darbības pozīcijaG-2 Zāles savācējmaisa piestiprināšanas/noņemšanas pozīcijaG-5 Apakšējā darbības pozīcijaG-3 Augšējā darbības pozīcijaG-6 Pļaušanas augstuma regulēšanas svira ZĀLES SAVĀCĒJMAISA PIESTIPRINĀŠANA BRĪDINĀJUMS! Nekad neveiciet zāles pļāvējam regulēšanas darbus, pirms nav apturēts motors, izņemta drošības atslēga un asmeņi nav pārtraukuši griezties. PIEZĪME! Pirms pļaušanas pievienojiet zāles pļāvējam kādu no papildierīcēm. Zāles savācējmaisa piestiprināšana/noņemšana (H1 un H2 att.) Ievietojiet zāles pļāvējā savācējmaisa dēli un uzkariniet savācējmaisu. PIEZĪME! Pirms zāles savācējmaisa piestiprināšanas izņemiet no zāles pļāvēja mulčēšanas ieliktni (iepriekš jāiegādājas). ◾ Mulčēšanas ieliktņa piestiprināšana/noņemšana (I att.) Paceliet aizmugures izlādes durtiņas un ievietojiet zāles pļāvējā mulčēšanas ieliktni. Lai to izņemtu, vienkārši izvelciet uz āru. Visbeidzot, nolaidiet uz leju aizmugures izlādes durtiņas. PĻAUŠANAS AUGSTUMA REGULĒŠANA (G att.) BRĪDINĀJUMS! Augstuma regulēšanas laikā kājām jāatrodas drošā attālumā no pļaušanas bloka. Zāles pļāvējam var iestatīt 7 pļaušanas augstumus — no 20 mm līdz 80 mm. Izvēlieties zāles veidam un apstākļiem atbilstošu pļaušanas augstumu. PIEZĪME! Pārvietojot pļaujmašīnu, pārliecinieties, vai pļaušanas augstums ir noregulēts 3. vai augstākā pozīcijā. Pretējā gadījumā varat sabojāt asmeni.56 VOLTU LITIJA JONU BEZVADU ZĀLES PĻĀVĒJS — LM1700E/LM1700E-SP278

AKUMULATORS IR JĀUZLĀDĒ. BRĪDINĀJUMS! Ja trūkst kādas detaļas vai tā ir sabojāta, neievietojiet akumulatoru bloku zāles pļāvējā vai nemēģiniet to iedarbināt, kamēr nav nomainītas bojātās vai uzstādītas trūkstošās daļas. Pretējā gadījumā varat gūt nopietnas traumas. ◾ Piestiprināšana Ievietojiet akumulatoru bloku akumulatora nodalījumā, to piespiežot, līdz izdzirdat „klikšķa“ skaņu. ◾ Izņemšana Nospiediet akumulatora nodalījumā akumulatora atbrīvošanas pogu. ◾ Zemāk norādīts J attēla detaļu apraksts: J-1 Drošības atslēga J-2 Drošības atslēgas rieva J-3 Akumulatora atbrīvošanas poga PIEZĪME! Pirms darba sākšanas pārliecinieties, vai ir noksējies zāles pļāvēja slēgmehānisms un akumulatoru bloks. ZĀLES PĻĀVĒJA IEDARBINĀŠANA/APTURĒŠANA BRĪDINĀJUMS! Jebkura zāles pļāvēja darbība var izraisīt svešķermeņu iesviešanu acīs jums vai kādam citam, kas var radīt nopietnus acu bojājumus. Strādājot ar zāles pļāvēju vai veicot jebkādus regulēšanas vai remonta darbus, vienmēr valkājiet aizsargbrilles. BRĪDINĀJUMS! Neizmantojiet pļaujmašīnu lietus laikā. BRĪDINĀJUMS! Lietojot zāles pļāvēju, sekojiet, lai citi cilvēki un mājdzīvnieki atrastos vismaz 30 m attālumā. BRĪDINĀJUMS! Pēc zāles pļāvēja izslēgšanas asmens turpinās rotēt vēl dažas sekundes. Pirms vēlreiz iedarbināt pļaujmašīnu, pagaidiet, kamēr apstājas motors/ asmens. Neslēdziet pļaujmašīnu pārāk ātri.

Lai novērstu nejaušu bezvadu zāles pļāvēja ieslēgšanos vai neatļautu izmantošanu, jūsu pļāvēja konstrukcijā ir iekļauta izņemama drošības atslēga. Ja drošības atslēga tiek izņemta no zāles pļāvēja, tas tiek pilnībā atslēgts. BĪSTAMI! Rotējoši asmeņi var izraisīt smagas traumas. Lai izvairītos no smagām traumām, izņemiet drošības atslēgu, kad dodaties projām no zāles pļāvēja, vai arī pirms pļaušanas augstuma regulēšanas, tīrīšanas un apkopes darbu veikšanas, kā arī transportēšanas, pacelšanas vai uzglabāšanas laikā. PIEZĪME! Motoru nevar iedarbināt, ja: ◾ kādā no trim darba pozīcijām nav iestatīts rokturis, skatīt NOLOKĀMĀ ROKTURA REGULĒŠANA; ◾ līdz galam nav izvilkti roktura sānu pagarinājumi (K att.); ◾ nav droši nostiprinātas abas zaļās roktura bloķēšanas skavas (L att.). UZMANĪBU. Nekādā gadījumā nemēģiniet izmainīt drošības pogas un drošības slēdža darbību. Iedarbināšana (M1 un M2 att.) PIEZĪME! Lai izvairītos no smagām traumām, iesakām iedarbināt zāles pļāvēju ar izslēgtu pašgājēja funkciju. ZĀLES PĻĀVĒJA IEDARBINĀŠANA AR PAŠGĀJĒJA FUNKCIJU (M1 att.)

1) Ievietojiet zāles pļāvējā akumulatoru bloku, drošības

atslēgu atslēgas rievā un aizveriet akumulatora pārsegu.

2) Atbilstoši M1 attēlā norādītajam nospiediet drošības

3) Pavelciet drošības slēdzi uz augšu līdz rokturim un

atlaidiet drošības pogu.

4) Nospiediet vienu no pašgājēja sistēmas slēdžiem.

5) Kamēr pašgājēja funkcijas slēdzis un drošības poga

ir nospiesti, pagrieziet pašgājēja funkcijas ātruma regulēšanas pogu, līdz ir dzirdama „klikšķa“ skaņa. ZĀLES PĻĀVĒJA IEDARBINĀŠANA AR PAŠGĀJĒJA FUNKCIJU (M2 att.)

1) Ievietojiet zāles pļāvējā akumulatoru bloku, drošības

atslēgu atslēgas rievā un aizveriet akumulatora pārsegu.

2) Atbilstoši M2 attēlā norādītajam nospiediet drošības

3) Kamēr drošības poga ir nospiesta, pavelciet drošības

slēdzi uz augšu līdz rokturim un atlaidiet drošības pogu. Apturēšana (N att.)

1) Atlaidiet pilnībā drošības slēdzi.

2) Elektriskā bremze automātiskajā bremžu mehānismā

apstādina asmens griešanos 3 sekunžu laikā pēc drošības slēdža atlaišanas.

3) Pagrieziet pašgājēja funkcijas ātruma regulēšanas

pogu līdz galam, kamēr tā vairs negriežas. PAŠGĀJĒJA SISTĒMA AR MAINĪGU DARBĪBAS ĀTRUMU (tikai modelim LM1700E -SP) Zāles pļāvējs LM1700E-SP ir aprīkots ar pašgājēja sistēmu ar mainīga darbības ātruma iespēju. Šī sistēma darbojas neatkarīgi no ieslēgšanas/izslēgšanas slēdža un asmens rotācijas. Sistēmas darbināšana bez asmens rotācijas (O1. att.)

1) Nospiediet vienu no pašgājēja sistēmas slēdžiem.

2) Pagrieziet pašgājēja funkcijas ātruma regulēšanas

pogu, līdz ir dzirdama „klikšķa“ skaņa. Lai izslēgtu pašgājēja funkciju, atlaidiet pašgājēja slēdzi un pagrieziet pašgājēja funkcijas ātruma regulēšanas pogu līdz galam, kamēr tā vairs negriežas. (O2. att.) BRĪDINĀJUMS! Lai mazinātu traumu risku, nekādā gadījumā nemēģiniet izmainīt slēdža un pašgājēja sistēmas darbību. Izmantojiet pašgājēju tikai tam paredzētajam mērķim. LED PRIEKŠĒJĀS SPULDZES (A-12 att.) LED priekšējās spuldzes, kas atrodas akumulatora nodalījuma priekšpusē, izslēdz un ieslēdz, nospiežot slēdža pogu 1S (C -26 att.). PILNAS TVERTNES INDIKATORS (P1 un P2 att.) ZĀLES SAVĀCĒJMAISS NAV PILNS (P1 att.). ZĀLES SAVĀCĒJMAISS IR PILNS (P2 att.). Apturiet zāles pļāvēju un izņemiet akumulatoru bloku, iztīriet zāles savācējmaisu. ZĀLES PĻĀVĒJA JAUDAS INDIKATORS (Q att.) Zāles pļāvējs ir aprīkots ar jaudas indikatoru, kas norāda akumulatoru bloka uzlādes līmeni un zāles pļāvēja darbības statusu. Jaudas indikators iedegas, tiklīdz sāk griezties asmens vai arī, ieslēdzot LED priekšējās spuldzes. Zemāk norādīts Q attēla detaļu apraksts: Q-1 Jaudas indikators Zāles pļāvēja jaudas indikators Nozīme Darbība Deg zaļā krāsā Zāles pļāvējs darbojas pareizi N/A Mirgo zaļā krāsā Roktura bloķēšanas skava/ ātrās regulēšanas svira nav pareizi aktivizēta Vēlreiz aktivizējiet roktura bloķēšanas skavu/ātro regulēšanas sviru. Mirgo sarkanā krāsā Izlādējies akumulators Apturiet zāles pļāvēju un izņemiet akumulatoru bloku. Deg nepārtraukta oranžā gaisma Pārkarsis zāles pļāvējs Izņemiet no zāles pļāvēja akumulatoru pārvietojiet uz ēnaināku vietu un pagaidiet vismaz 15 minūtes, kamēr tas atdziest. Mirgo oranžā krāsā Zāles pļāvēja pārslodze Palēniniet tempu vai palieliniet pļaušanas augstumu, lai samazinātu slodzi. Pārmaiņus mirgo sarkanā un zaļā krāsā Sakaru noildze Sazinieties ar EGO PĻĀVĒJA PĀRSLODZES AIZSARDZĪBA Lai novērstu pārslodzi, centieties nepļaut pārāk daudz zāles ar vienu piegājienu. Samaziniet pļaušanas ātrumu vai palieliniet pļaušanas augstumu. Zāles pļāvējam ir iebūvēta pārslodzes ķēdes aizsardzības sistēma. Ja zāles pļāvēja darbībā tiek konstatēta pārslodze, motors tiek apturēts, un pļāvēja jaudas indikators sāk mirgot oranžā krāsā. Izņemiet no zāles pļāvēja akumulatoru. Pārbaudiet, vai zem pļaušanas bloka nav sakrājusies zāle, un, ja nepieciešams, iztīriet to, pēc tam ielieciet akumulatoru un atkārtoti iedarbiniet zāles pļāvēju.56 VOLTU LITIJA JONU BEZVADU ZĀLES PĻĀVĒJS — LM1700E/LM1700E-SP280

Karstā laikā siltums izkliedējas daudz lēnāk. Ja akumulatora temperatūra darbības laikā pārsniedz 70 °C, aizsardzības ķēde nekavējoties izslēdz zāles pļāvēju, lai aizsargātu akumulatoru no bojājumiem. Jaudas indikators zāles pļāvējā degs oranžā krāsā, un akumulatora LED indikators mirgos oranžā krāsā. Atlaidiet drošības rokturi, pagaidiet, līdz akumulators atdziest līdz apmēram 67 °C, un pēc tam ieslēdziet zāles pļāvēju. APKOPE BRĪDINĀJUMS! Lai novērstu smagas traumas, vienmēr izņemiet no zāles pļāvēja drošības atslēgu pirms tīrīšanas, apkopes darbu veikšanas vai pļāvēja transportēšanas. BRĪDINĀJUMS! Veicot ierīces apkopi, izmantojiet tikai identiskas rezerves daļas. Jebkuru citu daļu izmantošana var radīt apdraudējumu vai produkta bojājumus. Lai garantētu drošu un uzticamu darbību, pļaujmašīnas remontu un tās detaļu nomaiņu uzticiet veikt tikai kvalicētam servisa tehniķim.

BRĪDINĀJUMS! Vienmēr izņemiet drošības atslēgu un akumulatoru, ja zāles pļāvēju pārvedīsiet uz citu vietu vai veiksiet apkopi.Zāles pļāvēja pļaušanas bloka apakšdaļa ir jānotīra pēc katras lietošanas reizes, jo zem tās uzkrājas zāles atgriezumi, lapas, dubļi un citi netīrumi.Iztīriet sakrājušos zāli no piedziņas vārpstas vai apkārt ap to un no motora ventilatora (neizmantojiet ūdeni). Noslaukiet zāles pļāvēju ar mitru lupatiņu. ASMENS NOŅEMŠANA/UZSTĀDĪŠANA BRĪDINĀJUMS! Vienmēr sargājiet rokas, valkājot izturīgus cimdus vai aptinot asmens griezējmalas ar lupatiņu vai citu materiālu, ja zāles pļāvēja asmenim veiksiet apkopes darbus. Vienmēr izņemiet akumulatoru, ja zāles pļāvējam veiksiet apkopes darbus vai pārvedīsiet uz citu vietu. ◾ Asmens noņemšana pēc R1 attēla. PIEZĪME! Ja, atskrūvējot bultskrūvi, tā griežas reizē ar motora vārpstu, pagrieziet ventilatoru ar roku, lai salāgotu ventilatora atveres ar asmens atverēm, un ievietojiet citu metāla stieni salāgotajās atverēs (R2 att.). ◾ Asmens uzstādīšana Ievērojiet S attēlā norādīto montāžas secību, novietojot ventilatora lāpstiņu virzienā uz pļaušanas bloku un apdrukāto asmens pusi virzienā uz āru, salāgojiet ventilatora atveres ar asmens atverēm (T att.) un pēc tam pieskrūvējiet asmeni, kā parādīts U attēlā. Zemāk norādīts R2 un S attēla detaļu apraksts:R2-1 1. stabilizators S-2 Iekšējais atloksR2-2 2. stabilizators S-3 AsmensR2-3 14 mm uzgriežņu atslēgaS-4 Ārējais atloksS-1 Ventilators S-5 BultskrūvePIEZĪME! Ieteicamais griezes moments asmens skrūves pievilkšanai ir 49-59 Nm. ZĀLES PĻĀVĒJA UZGLABĀŠANA ◾ Izņemiet akumulatoru bloku no zāles pļāvēja un uzglabājiet to vēsā, sausā un tīrā vietā. Neuzglabājiet blakus kodīgām vielām, piemēram, mēslojumam vai akmeņsālim. ◾ Uzglabājiet zāles pļāvēju slēgtā, vēsā, sausā un bērniem nepieejamā vietā. ◾ Neapklājiet zāles pļāvēju ar cietu plastmasas pārklāju. Plastmasas pārklājs aizturēs mitrumu uz zāles pļāvēja, kas izraisīs rūsēšanu un koroziju. ◾ Zāles pļāvēju var uzglabāt gan vertikālā, gan arī horizontālā stāvoklī. (V un W att.). BRĪDINĀJUMS! Ja zāles pļāvējs apgāžas no vertikālā stāvokļa, tas var sabojāties vai arī izraisīt miesas bojājumus. Vienmēr uzglabājiet zāles pļāvēju stabilā un bērniem nepieejamā vietā, ja tas atrodas vertikālā stāvoklī. Ja iespējams, uzglabājiet to horizontālā stāvoklī. Vides aizsargāšana Neizmetiet elektriskās iekārtas, uzlādes ierīci un baterijas/akumulatorus saimniecības atkritumos!Saskaņā ar Eiropas Savienības Direktīvu 2012/19/ES un Direktīvu 2006/66/EK, vairs neizmantojamas elektriskas un elektroniskas iekārtas, kā arī bojāti vai izlietoti akumulatoru bloki/baterijas ir jāsavāc atsevišķi.Ja elektriskās iekārtas tiek izmestas atkritumu poligonos vai izgāztuvēs, gruntsūdeņos var nokļūt kaitīgas vielas, kas pēc tam var nokļūt pārtikas ķēdē, nodarot kaitējumu jūsu veselībai un labklājībai.56 VOLTU LITIJA JONU BEZVADU ZĀLES PĻĀVĒJS — LM1700E/LM1700E-SP 281

BRĪDINĀJUMS: Veicot zāles pļāvēja apkopi vai to transportējot, vienmēr izņemiet drošības atslēgu un akumulatoru bloku. Veicot jebkāda veida apkopes darbus asmenim, vienmēr aizsargājiet rokas un lietojiet cimdus vai aptiniet asmens asās malas ar lupatām vai citu materiālu. PROBLĒMA CĒLONIS RISINĀJUMSZāles pļāvēju nav iespējams iedarbināt ◾ Zāles pļāvēju nav iespējams iedarbināt. ◾ Uzlādējiet akumulatoru bloku. ◾ Akumulatoru bloks ir pilnībā izlādējies. ◾ Pievienojiet akumulatoru pļāvējam, piespiediet to, līdz izdzirdat klikšķi. ◾ Akumulators nav uzstādīts akumulatora nodalījumā. ◾ Ļaujiet akumulatoru blokam vai zāles pļāvējam atdzist, līdz temperatūra pazeminās zem 67°C. ◾ Pārāk karsts akumulators vai zāles pļāvēja elektriskā ķēde. (Zāles pļāvēja jaudas indikators 10 sekundes iedegas oranžā krāsā.) ◾ Pilnībā izvelciet rokturi un noksējiet abus bloķētājus. ◾ Sānu rokturi nav pilnībā izvilkti visā to garumā un bloķētāji nav noksēti pozīcijā. ◾ Noregulējiet rokturi vienā no abām darba pozīcijām. ◾ Rokturis neatrodas vienā no divām darba pozīcijām. ◾ Notīriet zāles pļāvēja korpusu un pārliecinieties, ka asmens var brīvi griezties.Zāles pļāvējs pļauj nelīdzeni ◾ Asmens ir neass. ◾ Uzasiniet asmeni vai nomainiet to. ◾ Nav pareizi iestatīts pļaušanas augstums. ◾ Paceliet korpusu augstākā pļaušanas pozīcijā. ◾ Asmens ir salikts nepareizi. ◾ Izjauciet asmeni, ievērojot šīs rokasgrāmatas sadaļā "ASMENS UZSTĀDĪŠANA" iekļautos norādījumus.Pļaušanas laikā zāles pļāvējs izslēdzas ◾ Akumulatoru bloks ir pilnībā izlādējies. ◾ Uzlādējiet akumulatoru bloku. ◾ Zāles pļāvēja pārslodze. ◾ Palieliniet pļaušanas augstumu vai palēniniet pļaušanas ātrumu. ◾ Zāles pļāvēja korpuss ir aizsērējis ar zāli un gružiem. ◾ Novērsiet aizsērējumu zāles pļāvēja korpusā. Palieliniet pļaušanas augstumu vai pļaujiet šaurāku vālu. ◾ Pārāk karsts akumulators vai zāles pļāvēja elektriskā ķēde. (Zāles pļāvēja jaudas indikators 10 sekundes iedegas oranžā krāsā.) ◾ Ļaujiet akumulatoru blokam vai zāles pļāvējam atdzist, līdz temperatūra pazeminās zem 67°C. ◾ Sānu rokturis ir nedaudz iebīdījies, jo uz rokturi ir ticis vērsts spiediena spēks. ◾ Atlaidiet bloķētājus. Pilnībā izvelciet sānu rokturus un noksējiet bloķētājus atkārtoti.56 VOLTU LITIJA JONU BEZVADU ZĀLES PĻĀVĒJS — LM1700E/LM1700E-SP282

Zāles pļāvējs kārtīgi neveic smalcināšanu ◾ Korpusa apakšpusei ir pielipušas slapjas zāles atliekas. ◾ Pirms pļaušanas nogaidiet, līdz zāle ir nožuvusi. ◾ Zāles pļāvējs ir iestatīts pārāk liela zāles daudzuma pļaušanai vienā reizē. ◾ Paceliet korpusu augstākā pļaušanas pozīcijā.Pārmērīgas vibrācijas ◾ Vaļīgs pļaušanas asmens. ◾ Pievelciet asmens skrūvi. ◾ Nav nobalansēts pļaušanas asmens. ◾ Nobalansējiet asmeni, ievērojot dotos norādījumus. ◾ Griezējasmens ir saliekts. ◾ Nomainiet asmeni. ◾ Salocīta motora ass. ◾ Sazinieties ar klientu apkalpošanas centru.Nav iespējams noksēt roktura bloķētājus ◾ Nav pilnībā izvilkti sānu rokturi. ◾ Pilnībā izvelciet sānu rokturus, pēc tam noksējiet bloķētājus. GARANTIJA
