KÄYTTÖOHJE LM1702ESP EGO

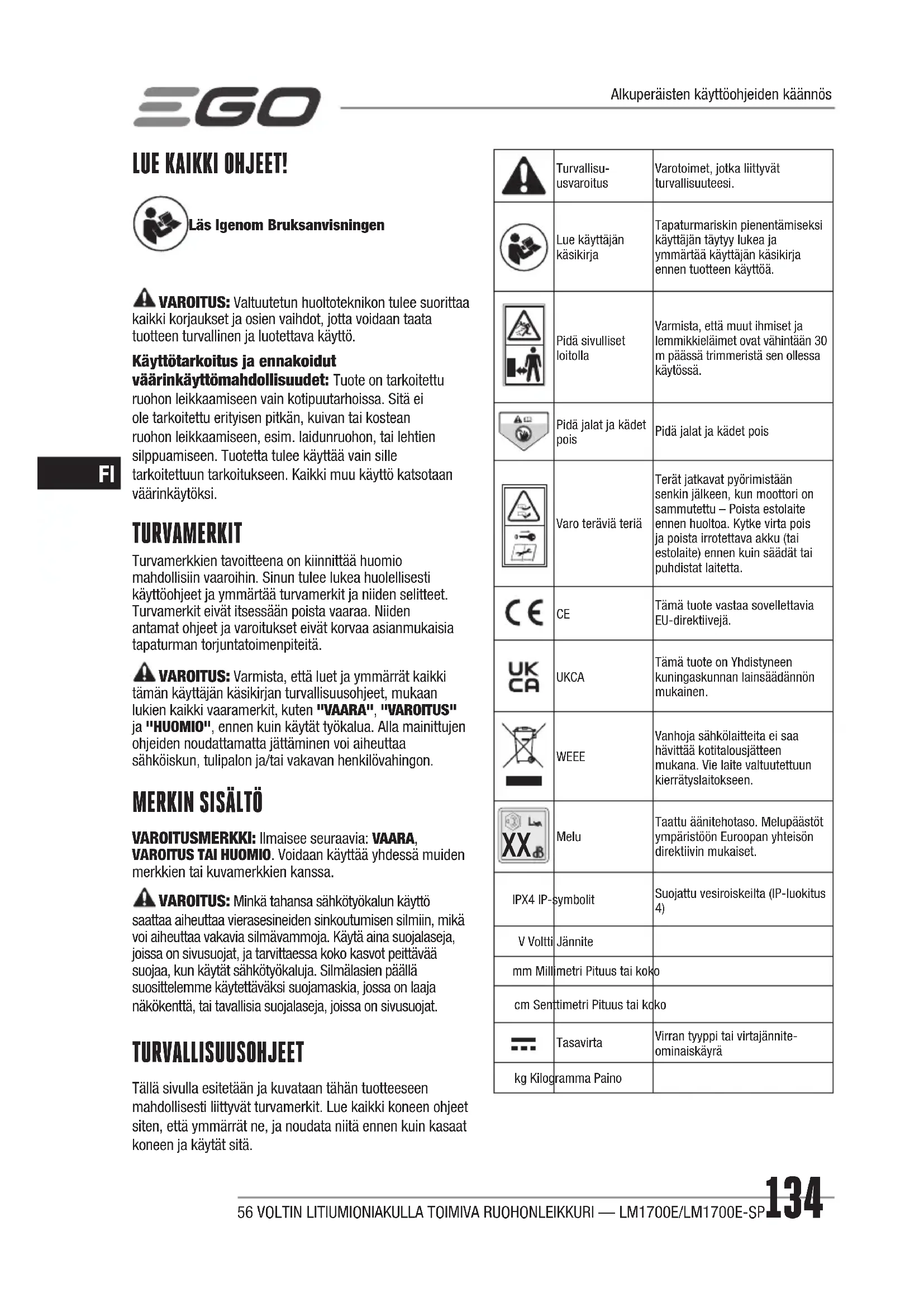

LUE KAIKKI OHJEET! Läs Igenom Bruksanvisningen VAROITUS: Valtuutetun huoltoteknikon tulee suorittaa kaikki korjaukset ja osien vaihdot, jotta voidaan taata tuotteen turvallinen ja luotettava käyttö. Käyttötarkoitus ja ennakoidut väärinkäyttömahdollisuudet: Tuote on tarkoitettu ruohon leikkaamiseen vain kotipuutarhoissa. Sitä ei ole tarkoitettu erityisen pitkän, kuivan tai kostean ruohon leikkaamiseen, esim. laidunruohon, tai lehtien silppuamiseen. Tuotetta tulee käyttää vain sille tarkoitettuun tarkoitukseen. Kaikki muu käyttö katsotaan väärinkäytöksi. TURVAMERKIT Turvamerkkien tavoitteena on kiinnittää huomio mahdollisiin vaaroihin. Sinun tulee lukea huolellisesti käyttöohjeet ja ymmärtää turvamerkit ja niiden selitteet. Turvamerkit eivät itsessään poista vaaraa. Niiden antamat ohjeet ja varoitukset eivät korvaa asianmukaisia tapaturman torjuntatoimenpiteitä. VAROITUS: Varmista, että luet ja ymmärrät kaikki tämän käyttäjän käsikirjan turvallisuusohjeet, mukaan lukien kaikki vaaramerkit, kuten "VAARA", "VAROITUS" ja "HUOMIO", ennen kuin käytät työkalua. Alla mainittujen ohjeiden noudattamatta jättäminen voi aiheuttaa sähköiskun, tulipalon ja/tai vakavan henkilövahingon.

VAROITUSMERKKI: Ilmaisee seuraavia: VAARA, VAROITUS TAI HUOMIO. Voidaan käyttää yhdessä muiden merkkien tai kuvamerkkien kanssa. VAROITUS: Minkä tahansa sähkötyökalun käyttö saattaa aiheuttaa vierasesineiden sinkoutumisen silmiin, mikä voi aiheuttaa vakavia silmävammoja. Käytä aina suojalaseja, joissa on sivusuojat, ja tarvittaessa koko kasvot peittävää suojaa, kun käytät sähkötyökaluja. Silmälasien päällä suosittelemme käytettäväksi suojamaskia, jossa on laaja näkökenttä, tai tavallisia suojalaseja, joissa on sivusuojat. TURVALLISUUSOHJEET Tällä sivulla esitetään ja kuvataan tähän tuotteeseen mahdollisesti liittyvät turvamerkit. Lue kaikki koneen ohjeet siten, että ymmärrät ne, ja noudata niitä ennen kuin kasaat koneen ja käytät sitä.Turvallisu-usvaroitusVarotoimet, jotka liittyvät turvallisuuteesi.Lue käyttäjän käsikirjaTapaturmariskin pienentämiseksi käyttäjän täytyy lukea ja ymmärtää käyttäjän käsikirja ennen tuotteen käyttöä.Pidä sivulliset loitollaVarmista, että muut ihmiset ja lemmikkieläimet ovat vähintään 30 m päässä trimmeristä sen ollessa käytössä.Pidä jalat ja kädet pois Pidä jalat ja kädet poisVaro teräviä teriäTerät jatkavat pyörimistään senkin jälkeen, kun moottori on sammutettu – Poista estolaite ennen huoltoa. Kytke virta pois ja poista irrotettava akku (tai estolaite) ennen kuin säädät tai puhdistat laitetta. Tämä tuote vastaa sovellettavia EU-direktiivejä. UKCA Tämä tuote on Yhdistyneen kuningaskunnan lainsäädännön mukainen. WEEE Vanhoja sähkölaitteita ei saa hävittää kotitalousjätteen mukana. Vie laite valtuutettuun kierrätyslaitokseen.

Melu Taattu äänitehotaso. Melupäästöt ympäristöön Euroopan yhteisön direktiivin mukaiset.IPX4 IP-symbolitSuojattu vesiroiskeilta (IP-luokitus V Voltti Jännitemm Millimetri Pituus tai kokocm Senttimetri Pituus tai kokoTasavirtaVirran tyyppi tai virtajännite-ominaiskäyräkg Kilogramma PainoAlkuperäisten käyttöohjeiden käännös56 VOLTIN LITIUMIONIAKULLA TOIMIVA RUOHONLEIKKURI — LM1700E/LM1700E-SP 135

TURVALLISUUSVAROITUKSET VAROITUS: LUE KAIKKI TÄMÄN SÄHKÖTYÖKALUN MUKANA TULLEET TURVALLISUUSVAROITUKSET, OHJEET, PIIRUSTUKSET JA TEKNISET TIEDOT. Jos kaikkia alla olevia ohjeita ei noudateta, seurauksena saattaa olla sähköisku, tulipalo ja/tai vakava loukkaantuminen. SÄILYTÄ KAIKKI VAROITUKSET JA OHJEET MYÖHEMPÄÄ KÄYTTÖÄ VARTEN.Varoituksissa käytetty termi ”sähkötyökalu” tarkoittaa joko verkkovirtakäyttöistä (johdollista) sähkötyökalua tai akkukäyttöistä (johdotonta) sähkötyökalua.

TYÖALUEEN TURVALLISUUS

◾ Pidä työskentelyalue siistinä ja hyvin valaistuna. Sotkuiset tai hämärät alueet aiheuttavat onnettomuuksia. ◾ Älä käytä sähkötyökaluja räjähdysherkässä ympäristössä, kuten syttyvien nesteiden, kaasujen tai pölyn läheisyydessä. Sähkötyökalut saattavat aiheuttaa kipinöitä, jotka voivat sytyttää tomun tai höyryjä. ◾ Älä päästä lapsia tai sivullisia lähelle, kun käytät sähkötyökaluja. Häiriötekijät voivat aiheuttaa hallinnan menettämisen.

◾ Sähkötyökalun pistotulpan on vastattava pistorasiaa. Älä ikinä muokkaa pistotulppaa millään tavalla. Älä käytä minkäänlaisia sovitinpistotulppia maadoitettujen sähkötyökalujen kanssa. Muokkaamattomat pistotulpat ja niihin sopivat pistorasiat vähentävät sähköiskun vaaraa ◾ Vältä koskemasta vartalollasi maadoitettuihin pintoihin, kuten putkiin, lämmityspattereihin, liesiin ja jääkaappeihin. Sähköiskun riski kasvaa, jos kehosi on maadoitettu. ◾ Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähkötyökaluun pääsevä vesi lisää sähköiskun vaaraa. ◾ Älä väärinkäytä johtoa. Älä koskaan kanna tai vedä laitetta johdosta tai irrota pistoketta pistorasiasta johdosta vetämällä. Pidä johto poissa tulen, öljyn, terävien reunojen tai liikkuvien osien läheltä. Vahingoittuneet tai sotkeutuneet johdot lisäävät sähköiskun vaaraa. ◾ Kun käytät sähkötyökalua ulkona, käytä ulkokäyttöön tarkoitettua jatkojohtoa. Ulkokäyttöön tarkoitetun jatkojohdon käyttö vähentää sähköiskun riskiä. ◾ Jos et voi välttää sähkötyökalun käyttöä kosteissa olosuhteissa, käytä vikavirtasuojakytkimellä (vvsk) suojattua virtalähdettä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

HENKILÖKOHTAINEN TURVALLISUUS

◾ Ole valpas, tarkkaavainen ja käytä maalaisjärkeä, kun käytät sähkötyökalua. Älä käytä sähkötyökalua, kun olet väsynyt tai kun olet huumeiden, alkoholin tai lääkityksen vaikutuksen alaisena. Hetkellinenkin huomion herpaantuminen sähkötyökalua käytettäessä saattaa aiheuttaa vakavan henkilökohtaisen vamman. ◾ Käytä henkilönsuojaimia. Käytä aina silmäsuojaimia. Suojavarusteiden, kuten hengityssuojaimen, luistamattomien turvakenkien, suojakypärän tai kuulosuojaimien, käyttö tarvittaessa vähentää loukkaantumisvaaraa. ◾ Estä vahingossa käynnistyminen. Varmista, että kytkin on off-asennossa, ennen kuin liität virtalähteen ja/tai akun, nostat laitteen tai kannat sitä. Sähkötyökalujen kantaminen niin, että sormesi on kytkimellä, tai sähkötyökaluihin virran kytkeminen kytkin päällä voi aiheuttaa onnettomuuksia. ◾ Poista kaikki säätöön käytetyt avaimet tai kiintoavaimet ennen kuin käynnistät sähkötyökalun. Sähkötyökalun pyörivään osaan jätetty avain tai kiintoavain saattaa aiheuttaa henkilövamman. ◾ Älä kurkottele. Säilytä aina tukeva asento ja hyvä tasapaino. Näin hallitset sähkötyökalun parhaalla mahdollisella tavalla odottamattomissa tilanteissa. ◾ Pukeudu asianmukaisesti. Älä käytä väljiä vaatteita tai koruja. Pidä hiuksesi, vaatteesi ja käsineesi poissa liikkuvien osien läheltä. Väljät vaatteet, korut tai pitkät hiukset voivat takertua liikkuviin osiin. ◾ Jos laitteissa on liitännät pölynpoistolaitteille ja keräilylaitteille, varmista, että ne on liitetty ja niitä käytetään oikein. Pölynpoistolaitteiden käyttö voi vähentää pölyyn liittyviä vaaroja. ◾ Älä anna tuotteen tuttuuden toistuvan käytön takia tehdä sinua liian itsevarmaksi, äläkä jätä työkalun turvallisuusohjeita noudattamatta. Huolimaton toiminta voi aiheuttaa vakavan henkilövahingon sekunnin murto-osassa. SÄHKÖTYÖKALUJEN KÄYTTÖ JA KUNNOSSAPITO ◾ Älä pakota sähkötyökalua. Käytä omaan käyttötarkoitukseesi soveltuvaa sähkötyökalua. Oikea sähkötyökalu suoriutuu parhaiten ja turvallisimmin tehtävästä sille tarkoitetulla nopeudella.56 VOLTIN LITIUMIONIAKULLA TOIMIVA RUOHONLEIKKURI — LM1700E/LM1700E-SP136

◾ Älä käytä sähkötyökalua, jos sitä ei saa käynnistettyä ja suljettua kytkimellä. Sähkötyökalun, jota ei voida hallita kytkimellä, käyttö on vaarallista ja laite on korjattava. ◾ Irrota pistotulppa virtalähteestä ja/tai akku sähkötyökalusta ennen kuin teet mitään muutoksia, vaihdat apuvälineitä tai laitat sähkötyökalun varastoon. Nämä estävät turvallisuustoimenpiteet vähentävät sähkötyökalun vahingossa käynnistämisen riskiä. ◾ Säilytä käyttämättömiä sähkötyökaluja lasten ulottumattomissa, äläkä anna henkilöiden, jotka eivät tunne sähkötyökalua tai näitä ohjeita, käyttää sähkötyökalun. Sähkötyökalut ovat vaarallisia kokemattomien käyttäjien käsissä. ◾ Huolla sähkötyökalut ja lisävarusteet. Tarkista, että liikkuvat osat ovat kunnolla paikallaan, että osat ovat ehjiä, ja että sähkötyökalussa ei ole muita ongelmia, jotka saattaisivat vaikuttaa sen toimintaan. Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttöä. Monet onnettomuudet johtuvat huonosti ylläpidetyistä sähkötyökaluista. ◾ Pidä leikkuutyökalut terävinä ja puhtaina. Oikein huolletut leikkuutyökalut, joissa on terävät leikkuureunat, eivät todennäköisesti jumiudu, ja niitä on helpompi hallita. ◾ Käytä sähkötyökaluja, lisävarusteita ja teriä yms. näiden ohjeiden mukaisesti ja niin, että otat huomioon käyttöolosuhteet ja tehtävän työn. Sähkötyökalujen käyttö muihin kuin niille suunniteltuihin tarkoituksiin saattaa aiheuttaa vaaratilanteen. ◾ Pidä kahvat ja tartuntapinnat kuivina, puhtaina, öljyttöminä ja rasvattomina. Liukkaat kahvat ja tartuntapinnat aiheuttavat vaaraa ja/tai työkalun hallinnan menettämisen.

AKKUTYÖKALUN KÄYTTÖ JA KUNNOSSAPITO

◾ Lataa vain valmistajan määrittelemällä laturilla. Tietynlaisen laturin käyttö tietynlaisen akun kanssa saattaa aiheuttaa tulipalon riskin, jos sitä käytetään toisenlaisen akun kanssa. ◾ Käytä sähkötyökaluja vain niille erikseen määriteltyjen akkujen kanssa. Muunlaisten akkujen käyttö saattaa aiheuttaa loukkaantumisen tai tulipalon vaaran. ◾ Kun akku ei ole käytössä, pidä se erillään metalliesineistä, kuten paperiliittimet, kolikot, avaimet, naulat, ruuvit ja muut pienet metalliesineet, jotka voivat yhdistää akun navat toisiinsa. Akun napojen oikosulku voi aiheuttaa palovammoja tai tulipalon. ◾ Akusta voi valua nestettä väärästä käytöstä johtuen. Vältä kosketusta nesteeseen. Jos kosket nesteeseen vahingossa, huuhtele vedellä. Jos nestettä pääsee silmiin, hakeudu lääkärin hoitoon. Akusta valuva neste voi aiheuttaa ärsytystä tai palovammoja. ◾ Älä käytä akkua tai työkalua, joka on vaurioitunut tai jota on muutettu. Vaurioituneet tai muutetut akut voivat käyttäytyä arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai henkilövahingon vaaran. ◾ Älä altista akkua tai työkalua tulelle tai äärimmäisille lämpötiloille. Altistaminen yli 130 °C:n lämpötilalle voi aiheuttaa räjähdyksen. ◾ Noudata kaikkia latausohjeita. Älä lataa akkua tai työkalua lämpötilassa, joka ole ohjeissa ilmoitetun lämpötila-alueen sisällä. Virheellinen lataaminen tai lataaminen ilmoitetun lämpötila-alueen ulkopuolella olevassa lämpötilassa voi vaurioittaa akkua ja lisätä palovaaraa. HUOLTO ◾ Huollata sähkötyökalusi asiantuntevalla korjaajalla, joka käyttää vain identtisiä varaosia. Näin taataan sähkötyökalun turvallisuuden säilyminen. ◾ Älä koskaan huolla vaurioituneita akkuja. Akkujen huollon saa tehdä vain valmistaja tai sen valtuuttamat huoltoliikkeet.

AKKUKÄYTTÖISEN RUOHONLEIKKURIN

TURVALLISUUSOHJEET VAARA: Tämä laite on tarkoitettu käytettäväksi tämän käyttöoppaan turvallisten käyttöohjeiden mukaisesti. Kuten kaikkien sähkölaitteiden yhteydessä, käyttäjän tekemä virhe tai yleinen huolimattomuus saattaa aiheuttaa vakavan vamman. Tämä laite voi vahingoittaa käsiä tai jalkoja ja singota irtoesineitä. Jos turvallisuusohjeita ei noudateta, seurauksena voi olla vakava vamma tai kuolema. VAROITUS: Kun käytät akkukäyttöisiä ruohonleikkureita, noudata aina perusturvallisuusohjeita. Niiden noudattaminen vähentää tulipalon, sähköiskun ja henkilövamman riskiä.TÄRKEÄÄLUE KÄYTTÖOHJEET ENNEN KÄYTTÖÄ. SÄILYTÄ MYÖHEMPÄÄ TARVETTA VARTEN.AKKUKÄYTTÖISTEN RUOHONLEIKKUREIDEN TURVALLISUUSOHJEET:HUOMIO – ÄLÄ KOSKE PYÖRIVÄÄN TERÄÄN!56 VOLTIN LITIUMIONIAKULLA TOIMIVA RUOHONLEIKKURI — LM1700E/LM1700E-SP 137

◾ Lue ohjeet huolellisesti. Tutustu laitteen säätimiin ja oikeanlaiseen käyttöön. ◾ Älä anna ohjeisiin perehtymättömien henkilöiden tai lasten käyttää laitetta. Paikalliset säädökset saattavat rajoittaa käyttäjän ikää. ◾ Älä ikinä käytä ruohonleikkuria, kun lähellä on ihmisiä, erityisesti lapsia, tai lemmikkieläimiä. ◾ Käyttäjä on vastuussa onnettomuuksista tai vaaratilanteista, jotka tapahtuvat muille ihmisille tai heidän omaisuudelleen.

◾ Käytä ruohoa ajaessasi tukevia jalkineita ja pitkälahkeisia housuja. ◾ Älä käytä laitetta paljain jaloin tai avonaisin sandaalein. Vältä löysien vaatteiden tai sellaisten vaatteiden käyttöä, joissa on roikkuvia nauhoja tai solmuja. ◾ Tarkasta alue, jolla laitetta on tarkoitus käyttää. Poista kaikki kivet, oksat, rautalangat, luut ja muut vierasesineet. ◾ Tarkista aina ennen käyttöä, etteivät terät, terän pultit ja leikkurikokoonpano ole kuluneet tai vahingoittuneet. Vaihda kuluneet tai vahingoittuneet terät ja pultit sarjoina, jotta laitteen tasapaino säilyy. Vaihda vahingoittuneet tai lukukelvottomat merkinnät. KÄYTTÖ ◾ Leikkaa ruoho vain päivänvalossa tai hyvässä keinovalaistuksessa. ◾ Mikäli mahdollista, vältä laitteen käyttöä märässä ruohikossa. ◾ Varmista, että seisot tukevasti rinteissä. ◾ Kävele, älä juokse. ◾ Renkaallisten pyörivien leikkureiden tapauksessa leikkaa ruoho rinteissä aina poikittaissuunnassa, ei koskaan ylös ja alas. ◾ Ole erittäin varovainen, kun vaihdat suuntaa rinteissä. ◾ Älä leikkaa ruohoa liian jyrkissä rinteissä. ◾ Ole erittäin varovainen, kun peruutat tai vedät laitetta itseäsi kohti. ◾ Pysäytä terät, jos laitetta on kallistettava ylittäessäsi muita pintoja kuin ruohoa, ja kun kuljetat laitetta leikattavalle alueelle ja siltä pois. ◾ Älä koskaan käytä konetta viallisten suojusten kanssa tai ilman paikallaan olevia turvalaitteita, kuten ruohosuojuksia ja/tai ruohonkerääjiä. ◾ Käynnistä moottori ohjeiden mukaisesti niin, että jalat ovat riittävän kaukana teristä. ◾ Älä kallista laitetta, kun käynnistät moottoria, paitsi jos laitetta on kallistettava käynnistystä varten. Siinä tapauksessa kallista laitetta vain sen verran kuin on pakko, ja nosta vain sitä osaa, joka on kaukana käyttäjästä. Varmista, että molemmat kädet ovat käyttöasennossa ennen kuin palautat laitteen maan tasolle. Älä käynnistä laitetta, kun seisot poistoaukon edessä. ◾ Älä laita käsiä tai jalkoja pyörivien osien lähelle tai niiden alle. Pyörivien leikkureiden tapauksessa pidä huolta, että poistoaukko on aina puhdas. ◾ Älä koskaan nosta tai kanna laitetta, jonka moottori on käynnissä. ◾ Sammuta laite ja poista irrotettava akku (tai estolaite) ja varmista, että kaikki liikkuvat osat ovat pysähtyneet täysin ennen kuin säädät tai puhdistat laitetta: ◾ Aina kun lähdet pois koneen luota; ◾ Ennen kuin puhdistat tukoksen tai tyhjennät kourun; ◾ Ennen kuin tarkastat tai puhdistat laitteen tai teet sille muita toimenpiteitä; ◾ Vieraaseen esineeseen osumisen jälkeen. Tarkasta, onko laite vahingoittunut ja korjaa tarvittaessa. ◾ Jos laite alkaa täristä epänormaalisti (tarkasta heti): ◾ Tarkasta vaurioiden varalta; ◾ Vaihda tai korjaa kaikki vahingoittuneet osat; ◾ Tarkasta ja kiristä mahdolliset löystyneet osat.

KUNNOSSAPITO JA SÄILYTYS

◾ Ole varovainen, kun säädät laitetta, etteivät sormesi jää puristuksiin liikkuvien terien ja laitteen kiinteiden osien väliin. ◾ Varmista, että kaikki mutterit, pultit ja ruuvit ovat tiukasti kiinni, jotta laite on turvallinen käyttää. ◾ Tarkasta ruohonkerääjä säännöllisesti kulumien tai heikkenemisen varalta. ◾ Vaihda kuluneet tai vahingoittuneet osat turvallisuussyistä. ◾ Lapset eivät saa puhdistaa tai huoltaa laitetta ilman aikuisen valvontaa. ◾ Huomioi teriä huoltaessasi, että terät voivat silti liikkua vaikka virtalähde olisi pois päältä. ◾ Pyörivien leikkureiden tapauksessa varmista, että käytössä on vain oikean tyyppisiä leikkausosien varaosia.

HENKILÖKOHTAINEN TURVALLISUUS

Jos käyttäjä ei huomioi lasten paikallaoloa, saattaa tapahtua vakavia onnettomuuksia. Lasten mielestä leikkuri ja sen toiminta on usein kiehtovaa. He eivät ymmärrä miten vaarallinen se voi olla. Älä ikinä oleta, että lapset pysyvät siellä, missä heidät viimeksi näit. ◾ Pidä lapset poissa leikkuualueelta ja toisen vastuuntuntoisen aikuisen valvonnassa.56 VOLTIN LITIUMIONIAKULLA TOIMIVA RUOHONLEIKKURI — LM1700E/LM1700E-SP138

◾ Ole tarkkaavainen ja sammuta leikkuri, jos lapsi tulee alueelle. ◾ Ole erityisen varovainen, kun lähestyt kulmia, oviaukkoja, pensaikkoja, puita tai muita kohtia, jotka voivat estää ruohonleikkurin eteen ryntäävää lasta näkymästä. ◾ Lapsia tulee valvoa, jotta he eivät leiki leikkurin kanssa. ◾ Sammuta leikkuri aina, kun poistat akun työkalusta. Pysäytä terät, jos laitetta on kallistettava kuljetusta varten muilla pinnoilla kuin nurmella, ja kun kuljetat laitetta leikattavalle alueelle ja siltä pois. KÄYTTÖ YLEINEN KÄYTTÖ: ◾ Lue tämä käyttöopas kokonaisuudessaan ennen kuin yrität koota laitetta. Lue, ymmärrä ja noudata kaikkia koneen ja käyttöoppaan ohjeita ennen kuin yrität käyttää sitä. Tutustu laitteen säätimiin ja oikeanlaiseen käyttöön ennen sen käytön aloittamista. Säilytä tämä käyttöopas turvallisessa paikassa, jotta voit tulevaisuudessa tarkistaa siitä tietoja ja tilata varaosia. ◾ Käytä oikeaa laitetta – Älä käytä ruohonleikkuria muunlaisiin töihin kuin sellaisiin, joihin se on tarkoitettu. ◾ Älä kurota liian pitkälle – varmista, että asentosi ja jalansijasi ovat aina vakaat. ◾ Ruohonleikkurin terän sinkoamat esineet voivat aiheuttaa vakavia henkilövammoja. Nurmikko tulee aina tutkia tarkkaan ja siitä tulee poistaa kaikki vieraat esineet ennen leikkausta. ◾ Varmista ennen peruuttamista ja sen aikana taakse- ja alaspäin katsomalla, ettei lapsia tai muita ihmisiä ole tiellä ◾ Tämä laite ei ole leikkikalu. Ole siis aina erittäin varovainen sen kanssa. Laite on tarkoitettu yhteen tarkoitukseen: ruohon leikkaamiseen. Älä käytä sitä mihinkään muuhun tarkoitukseen. ◾ Älä pakota ruohonleikkuria – teet työn paremmin ja turvallisemmin laitteelle tarkoitetulla teholla. ◾ Tarkasta aina ennen käyttöä, etteivät terät, terän pultit ja leikkurikokoonpano ole kuluneet tai vahingoittuneet. Vaihda kuluneet tai vahingoittuneet terät ja pultit samanaikaisesti, jotta laitteen tasapaino säilyy. Vaihda vahingoittuneet tai lukukelvottomat merkinnät. ◾ Ole erittäin varovainen, kun peruutat tai vedät laitetta itseäsi kohti. ◾ Tarkasta alue, jossa laitetta on tarkoitus käyttää. Poista kaikki kivet, oksat, rautalangat, lelut ja muut vierasesineet, joihin voi kompastua tai jotka voivat sinkoutua leikkurin terästä. Sinkoutuneet esineet saattavat aiheuttaa vakavan henkilövamman. Suunnittele leikkuureitti niin, että vältät leikkuujätteen tyhjentymisen teille, jalkakäytäville, sivullisten päälle jne. Vältä myös leikkuujätteen suuntautumista seiniin tai esteisiin, joista se saattaa sinkoutua takaisin käyttäjää kohti. ◾ Vältät teräkosketuksen ja vammat sinkoutuneista esineistä, kun pysyt käyttäjäalueella kahvojen takana. Pidä lapset, sivulliset ja lemmikit vähintään 30 m:n päässä käytössä olevasta leikkurista. Sammuta laite, jos joku tulee tuolle alueelle. ◾ Käytä aina suojalaseja käytön aikana ja kun säädät laitetta tai korjaat sitä. Kimmonneet tai sinkoutuneet esineet saattavat aiheuttaa vakavia silmävammoja. Käytä aina hengityssuojainta, jos työ on pölyistä. ◾ Pukeudu asianmukaisesti – älä käytä löysiä vaatteita tai koruja. Ne voivat juuttua liikkuviin osiin. Kumihanskojen ja jalkineiden käyttöä suositellaan ulkona työskennellessä. Käytä tukevia kenkiä, joissa on kuvioitu pohja, ja istuvia housuja ja paitoja. Suosittelemme paitoja, jotka peittävät käsivarret, housuja, jotka ovat nilkkoihin asti, ja teräskärkisiä kenkiä. Älä ikinä käytä tätä laitetta paljain jaloin, sandaaleilla tai liukkailla tai kevyillä (esim. kankaisilla) kengillä. ◾ Älä laita käsiä tai jalkoja pyörivien osien lähelle tai leikkauskannen alle. Terään koskeminen saattaa vahingoittaa käsiä ja jalkoja. ◾ Puuttuva tai vahingoittunut poistokansi saattaa aiheuttaa kosketuksen teriin tai vammoja sinkoutuneista esineistä. ◾ Monet vammat tapahtuvat silloin, kun leikkuri osuu jalkaan käyttäjän liukastuessa tai kompastuessa. Älä pidä kiinni leikkurista kun kaadut, päästä kahvasta irti välittömästi. ◾ Älä koskaan vedä leikkuria itseäsi kohden, kun kävelet. Jos sinun täytyy peruuttaa ruohonleikkuri seinästä tai esteestä, katso ensin maahan ja taaksesi, jotta vältät kompastumisen, ja toimi sen jälkeen seuraavasti: ◾ Astu taaksepäin leikkurista, kunnes kätesi ovat täysin suorana. ◾ Varmista, että olet täysin tasapainossa ja seisot tukevasti. ◾ Vedä leikkuria taaksepäin hitaasti korkeintaan puoleen väliin sinun ja leikkurin alkuperäisestä matkasta. ◾ Toista nämä vaiheet tarvittaessa. ◾ Älä käytä leikkuria, kun olet huumeiden tai alkoholin vaikutuksen alaisena. ◾ Ole valpas – tee työ tarkkaavaisesti. Käytä maalaisjärkeä. Älä käytä ruohonleikkuria, kun olet väsynyt.56 VOLTIN LITIUMIONIAKULLA TOIMIVA RUOHONLEIKKURI — LM1700E/LM1700E-SP 139

◾ Moottorin/terän hallintakahva on turvallisuuslaite. Älä ikinä yritä ohittaa sen toimintaa. Saatat aiheuttaa turvallisuuslaitteen toimimattomuuden ja siten aiheuttaa henkilövamman, koska pyörivään terään voi koskea. Moottorin/terän hallintakahvan on oltava helposti käytettävissä molemmissa suunnissa ja automaattisesti palauduttava vapaaseen asentoon vapautettaessa. ◾ Vältä vaarallisia olosuhteita – älä käytä ruohonleikkureita kosteissa tai märissä olosuhteissa. ◾ Älä käytä sateessa. ◾ Varmista, että seisot tukevasti. Liukastuminen ja kaatuminen saattavat aiheuttaa vakavan henkilövamman. Jos sinusta tuntuu, että olet kaatumassa, vapauta moottorin/terän hallintakahva välittömästi ja terä lopettaa pyörimisen kolmen sekunnin kuluessa. ◾ Pysäytä terä, kun ylität soralla päällystettyjä teitä tai polkuja. ◾ Jos laite alkaa täristä poikkeavasti, pysäytä moottori ja tarkasta välittömästi syy. Tärinä on yleensä merkki häiriöistä. ◾ Tarkasta vaurioiden varalta; ◾ Vaihda tai korjaa kaikki vahingoittuneet osat, jotka käyttäjä voi itse vaihtaa; ◾ Tarkasta ja kiristä mahdolliset löystyneet osat. ◾ Älä koskaan käytä leikkuria ilman sopivaa ja toimivaa lokasuojaa, poistokantta, ruohopussia, maankattolisäkettä, sivulla olevaa poistosuppiloa, moottorin/terän hallintakahvaa tai muuta suojaavaa turvallisuuslaitetta. Älä koskaan käytä leikkuria, jonka turvallisuuslaitteet ovat vahingoittuneet. Tämän ohjeen noudattamatta jättäminen saattaa aiheuttaa henkilövammoja. ◾ Jos kohtaat tilanteen, jota ei tässä käyttöoppaassa käsitellä, toimi varoen ja käytä omaa harkintakykyäsi. Pyydä lisäohjeita EGO-asiakaspalvelusta. ◾ Käytä vain kuvassa A lueteltujen akkujen ja latureiden kanssa. ◾ Akku tulee poistaa laitteesta ennen laitteen hävittämistä. ◾ Akku tulee hävittää turvallisesti. KÄYTTÖ RINTEESSÄ: Rinteet ovat merkittävä tekijä liukastumis- ja kaatumisonnettomuuksissa, jotka saattavat aiheuttaa merkittävän vamman. Varmista, että seisot tukevasti rinteissä. Käyttö rinteissä vaatii erityistä tarkkaavaisuutta. Jos et tunne oloasi turvalliseksi rinteessä, älä aja ruohoa rinteestä. Tee: ◾ Leikkaa ruoho aina rinteen sivusuunnassa, älä ylhäältä alas. Ole erittäin varovainen, kun vaihdat suuntaa rinteissä. ◾ Varo kuoppia, uurteita, piilossa olevia esineitä tai kumpuja, jotka saattavat aiheuttaa liukastumisen tai kompastumisen. Pitkä ruohikko saattaa piilottaa esineitä. Älä: ◾ Leikkaa ruohoa lähellä kielekkeitä, ojia tai penkereitä; saatat menettää tasapainosi tai astua harhaan. ◾ Älä leikkaa ruohoa rinteiltä, jotka ovat jyrkempiä kuin 15 astetta. ◾ Älä leikkaa märkää ruohoa. Huono jalansija saattaa aiheuttaa liukastumisen. HUOLTO VAROITUS: Ruohopussiosat, poistoluukku, sivulla oleva poistosuppilo, silppuriosa ja lokasuoja voivat kulua ja vahingoittua, mikä saattaa aiheuttaa liikkuvien osien näkymistä tai esineiden sinkoutumista ja näin lisätä vammariskiä. Turvallisuussyistä tarkasta kaikki komponentit säännöllisin väliajoin ja vaihda vahingoittuneet komponentit välittömästi identtisiin varaosiin, jotka on lueteltu tässä käyttöoppaassa. Ota yhteyttä EGO-asiakaspalveluun tai lähimpään EGO-huoltokeskukseen, niin asiantunteva huoltoteknikko tekee korjaukset tai vaihdot! ◾ Jos leikkurin sisäänrakennettu ylikuormitussuojakytkin naksahtaa käyttöön jatkuvasti, ota yhteyttä EGO-asiakaspalveluun tai lähimpään EGO- huoltokeskukseen. ◾ Älä pese leikkuria kasteluletkulla; vältä veden pääsyä moottoriin tai elektronisiin liitäntöihin. ◾ Poista avain ja varastoi käyttämätön ruohonleikkuri sisätiloissa. Anna moottorin jäähtyä, ennen kuin varastoit laitteen suljettuun tilaan. Ruohonleikkuria tulee säilyttää kuivassa paikassa, korkealla tai lukitussa tilassa, poissa lasten ulottuvilta. ◾ Käytä huollossa vain identtisiä varaosia, jotka luetellaan tässä käyttöoppaassa. Sellaisten osien käyttö, jotka eivät vastaa alkuperäisiä laitemäärityksiä, saattaa aiheuttaa vääränlaisen toiminnan ja heikentää turvallisuutta. ◾ Poista tai irrota akku ennen kuin huollat, puhdistat tai poistat materiaalia ruohonleikkurista. ◾ Noudata ohjeita, kun vaihdat lisävarusteita. ◾ Pidä kahvat kuivina, puhtaina, öljyttöminä ja rasvattomina. ◾ Tulipalovaaran vähentämiseksi pidä moottorin kansi puhtaana ruohosta, lehdistä ja irtoaineksesta.56 VOLTIN LITIUMIONIAKULLA TOIMIVA RUOHONLEIKKURI — LM1700E/LM1700E-SP140

◾ Tarkasta terän ja moottorin kiinnityspulttien oikea kireys säännöllisin väliajoin. Tarkista terä myös silmämääräisesti vaurioiden (esim. taipumisen, säröilyn tai kulumisen) varalta. Vaihda terä vain identtiseen varaterään, joka löytyy tämän käyttöoppaan luettelosta. ◾ Kunnossapidä leikkuriasi huolellisesti – pidä leikkurin terä terävänä ja puhdista se, jotta laite toimisi mahdollisimman hyvin ja turvallisesti. Leikkurin terät ovat teräviä ja voivat aiheuttaa viiltoja. Kääri terä suojaan tai käytä hanskoja ja ole erityisen varovainen, kun huollat terää. ◾ Älä ikinä poista tai muokkaa turvallisuuslaitteita. Tarkasta niiden oikea toiminta säännöllisesti. Älä koskaan tee mitään, mikä saattaa aiheuttaa häiriöitä turvallisuuslaitteen suunniteltuun toimintaan tai vähentää turvallisuuslaitteen suojaavuutta. ◾ Pysäytä moottori aina ennen kuin säädät rengasta tai leikkuukorkeutta. ◾ Jos osut vieraaseen esineeseen, sammuta moottori, poista avain ja tutki leikkuri perusteellisesti vahinkojen varalta. Korjaa vahingot ennen kuin käytät leikkuria. ◾ Ylläpidä tai vaihda turvallisuus- ja ohjemerkinnät tarpeen mukaan. Ota yhteyttä EGO-asiakaspalveluun tai lähimpään EGO-huoltokeskukseen, niin asiantunteva huoltoteknikko tekee korjaukset tai vaihdot! ◾ SÄILYTÄ NÄMÄ OHJEET! Lue ohjeet säännöllisesti ja käytä niitä muiden työkalujen käyttäjien ohjeistamisessa. Jos lainaat tämän laitteen jollekulle muulle, lainaa samalla myös nämä ohjeet laitteen väärinkäytön tai mahdollisen vamman estämiseksi.

AKUN KÄYTTÖ JA YLLÄPITO

◾ Suojele luonnonvaroja ja kierrätä tai hävitä akut oikeaoppisesti. Tämä tuote sisältää litium-ioniakun. Paikalliset ja kansalliset lait kieltävät litium-ioniakkujen hävittämisen kotitalousjätteen seassa. Kysy neuvoa paikallisilta jätehuollon asiantuntijoilta, jos et tiedä miten akku tulee kierrättää ja/tai hävittää. ◾ Kun poistat akun hävitystä tai kierrätystä varten, peitä akun navat kestävällä teipillä. Älä yritä tuhota tai purkaa akkua tai poistaa mitään sen komponentteja. Litium-ioniakut tulee kierrättää tai hävittää oikeaoppisesti. Älä myöskään koske napoihin metalliesineillä ja/tai rungon osilla, koska se saattaa aiheuttaa oikosulun. Pidä poissa lasten ulottuvilta. Näiden ohjeiden noudattamatta jättäminen voi aiheuttaa tulipalon ja/tai vakavan vamman. ◾ AKUSTA VOI VALUA NESTETTÄ VÄÄRÄSTÄ KÄYTÖSTÄ JOHTUEN. VÄLTÄ KOSKETUSTA NESTEESEEN. JOS KOSKET NESTEESEEN VAHINGOSSA, HUUHTELE VEDELLÄ. JOS NESTETTÄ PÄÄSEE SILMIIN, HAKEUDU LÄÄKÄRIN HOITOON. Akusta valuva neste voi aiheuttaa ärsytystä tai palovammoja. TEKNISET TIEDOT Mallinumero LM1700ELM1700E-SPItsevetojärjestelmä Ei KylläJännite56 V 56 V Suositeltu käyttölämpötila:0°C-40°C 0°C-40°CSuositeltu säilytyslämpötila:-20°C-70°C -20°C-70°CIhanteellinen latauslämpötila5°C-40°C 5°C-40°CTyhjäkäyntinopeus 3000/min 3000/minLeikkuukorkeus 20-80mm 20-80mmLeikkuukorkeuden asennot Kannen koko 46cm 46cm Leikkuuleveys 42cm 42cmRuohopussin tilavuus 55L 55LRuohonleikkurin paino (ilman akkua ja silppuriosaa)22 kg 24 kgTerämalli AB1701 AB1701Terän jarru KYLLÄ KYLLÄMitattu äänitehotaso L 91,3 dB(A) K=1,79 dB(A)91,3 dB(A) K=1,79 dB(A)Äänenpaineen taso käyttäjän korvien tasolla L 77,8 dB(A) K=3 dB(A)77,8 dB(A) K=3 dB(A)Taattu äänitehotaso L

(mitattu direktiivin 2000/14/EY mukaan)95 dB(A) 95 dB(A)Tärinäarvo a

◾ Ilmoitettu tärinän kokonaispäästöarvo on mitattu standarditestausmenetelmän mukaisesti, ja sen avulla voidaan vertailla työkaluja keskenään;56 VOLTIN LITIUMIONIAKULLA TOIMIVA RUOHONLEIKKURI — LM1700E/LM1700E-SP 141

◾ Ilmoitettua tärinän kokonaispäästöarvoa voidaan käyttää myös altistumisen alustavaan arviointiin. HUOMAA: Työkalun käytön aikana mitattu todellinen tärinäpäästöarvo voi poiketa ilmoitetusta kokonaispäästöarvosta työkalun käyttötavasta johtuen; käyttäjän suojaamiseksi tulee käyttää käsineitä ja kuulosuojaimia varsinaisissa käyttöolosuhteissa. PAKKAUSLUETTELO OSAN NIMI MÄÄRÄRuohonleikkuri Ruohonkerääjä Turva-avain Käyttöopas

KUVAUS TUNNE RUOHONLEIKKURISI (kuvat A ja B ja C) 1. Kahvasarja2. Kytkinvipu3. Turvapainike4. Kahva5. Täyden ruohopussin merkkivalo6. Ruohopussin kahva7. Takana oleva poistoluukku8. Takakahva9. Akun kansi10. Etupyörä11. Ruohonleikkurin kansi12. LED-etuvalot13. Takapyörä14. Leikkuukorkeuden säätövipu15. Ruohopussi16. Pikasäätövipu17. Sivutanko18. Kahvan lukituskiristin19. Itsevetonopeuden säätönuppi20. Sankakytkin (kytkinvipu)21. Sivutanko22. Itsevetokytkin23. Turva-avaimen avaimenreikä24. Akun vapautuspainike25. LED-ajovalojen kytkinpainike26. Virran merkkivalo TOIMINTA RUOHOPUSSIN KOKOAMINEN 1) Kiinnitä kaksi sivukiinnikettä ja pohjakiinnike runkoon (kuva D).D-1 Pohjakiinnike D-3 SivukiinnikkeetD-2 Runko2) Kohdista ulokkeet kiinnitysaukkoihin pussin kannessa ja paina ulokkeita alas, kunnes kuulet naksahduksen (kuva E).E-1 Ulokkeet E-3 Pussin kansiE-2 Kiinnitysaukko HUOMAA: Tavallisessa käytössä pussin materiaali kuluu. Loukkaantumisvaaran pienentämiseksi tarkista pussikokoonpano säännöllisesti ja vaihda se, jos huomaat kulumista tai rapistumista. Käytä vain tälle leikkurille valmistettuja ruohopusseja.

TAITETTAVAN KAHVAN SÄÄTÄMINEN

VAROITUS: Älä yritä käynnistää leikkuria ennen kuin kahva on lukittu johonkin esiasetetuista käyttöasennoista (YLEMPI KÄYTTÖASENTO, KESKITASON KÄYTTÖASENTO ja ALEMPI KÄYTTÖASENTO).Leikkurin kahva on toimitettaessa tilaa säästävässä, LUKITUSSA VARASTOASENNOSSA (kuva F).1) Paina pikasäätövipua ja pidä sitä painettuna, niin kahva vapautuu LUKITUSTA VARASTOASENNOSTA.2) Nosta kahva taitetusta asennosta ja vapauta sitten vipu. Käännä kahvaa varovasti ylöspäin, kunnes kuulet ja tunnet lukkotapin lukittuvan johonkin kuvassa G näkyvistä asennoista.Kuvan G osien kuvaus alla:G-1 Lukittu varastoasentoG-4 Keskitason käyttöasentoG-2 Ruohopussin kiinnitys-/irrotusasentoG-5 Alempi käyttöasentoG-3 Ylempi käyttöasento G-6 Leikkuukorkeuden säätötaso

RUOHOPUSSIN KIINNITTÄMINEN

VAROITUS: Älä tee muutoksia ruohonleikkuriin ilman, että ensin sammutat moottorin, poistat turva- avaimen ja odotat, että terä lopettaa pyörimisen. HUOMAA: Liitä kaikki osat ruohonleikkuriin ennen leikkaamista.56 VOLTIN LITIUMIONIAKULLA TOIMIVA RUOHONLEIKKURI — LM1700E/LM1700E-SP142

◾ Ruohopussin liittäminen/irrottaminen (kuvat H1 ja H2) Työnnä ruohopussin levy ruohonleikkuriin ja ripusta ruohopussi ruohonleikkuriin. HUOMAA: Poista silppuriosa (ostettava erikseen) ruohonleikkurista ennen kuin liität leikkuriin ruohopussin. ◾ Silppuriosan liittäminen/irrottaminen (kuva I) Nosta takana oleva poistoluukku ja aseta silppuriosa leikkuriin. Poista vetämällä se ulos. Vapauta viimeiseksi takana oleva poistoluukku. LEIKKUUKORKEUDEN SÄÄTÄMINEN (kuva G) VAROITUS: Pidä jalkasi poissa kannelta, kun säädät sen korkeutta. Leikkurissa on 7 leikkuukorkeutta väliltä 20–80 mm. Valitse sopiva leikkuukorkeus ruohon tyypin ja olosuhteiden mukaan. HUOMAA: Kun siirrät laitetta, varmista, että leikkuukorkeus on kohdassa 3 tai korkeammalla. Muuten terä saattaa vahingoittua. AKUN KIINNITTÄMINEN/POISTAMINEN (kuva J) LATAA ENNEN ENSIMMÄISTÄ KÄYTTÖKERTAA. VAROITUS: Jos jokin osa on rikki tai puuttuu, älä yritä liittää akkua leikkuriin tai käyttää leikkuria ennen kuin rikkinäinen tai puuttuva osa on korvattu. Tämän ohjeen noudattamatta jättäminen saattaa aiheuttaa vakavan vamman. ◾ Liittäminen Paina akkua akkulokeroon, kunnes kuulet naksahduksen. ◾ Poistaminen Paina akkulokerossa olevaa akun vapautuspainiketta ja vedä akku ulos. Kuvan J osien kuvaukset alla: J-1 Turva-avain J-2 Turva-avaimen avaimenreikä J-3 Akun vapautuspainike HUOMAA: Varmista, että leikkurin salpa napsahtaa paikalleen, ja että akku on turvallisesti kiinni leikkurissa ennen kuin käytät laitetta.

LEIKKURIN KÄYNNISTÄMINEN/SAMMUTTAMINEN

VAROITUS: Minkä tahansa ruohonleikkurin käyttö saattaa aiheuttaa vierasesineiden sinkoutumisen käyttäjän tai sivullisten silmiin, mikä voi aiheuttaa vakavia silmävammoja. Käytä aina suojalaseja, kun käytät leikkuria, tai kun säädät tai korjaat sitä. VAROITUS: Älä käytä leikkuria sateella. VAROITUS: Varmista, että muut ihmiset ja lemmikit ovat vähintään 30 m päässä leikkurista, kun se on käytössä. VAROITUS: Terä pyörii vielä muutaman sekunnin ajan senkin jälkeen, kun leikkuri on sammutettu. Anna moottorin/terän pysähtyä ennen kuin käynnistät sen uudelleen. Älä sammuta ja käynnistä leikkuria nopeasti peräjälkeen. TURVA-AVAIN Leikkuriin on sisällytetty poistettava turva-avain, joka estää laitteen käynnistämisen vahingossa tai langattoman leikkurin luvattoman käytön. Leikkuria ei voi käyttää, jos turva-avain ei ole leikkurissa. VAARA: Pyörivät terät voivat aiheuttaa vakavan vamman. Vakavien vammojen välttämiseksi poista turva-avain aina, kun leikkuri on vartioimatta tai kun säädät, puhdistat, huollat, kuljetat, nostat tai varastoit leikkurin. HUOMAA: Moottoria ei voi käynnistää, ellei: ◾ Kahva on lukittu johonkin kolmesta käyttöasennosta, katso kohta TAITETTAVAN KAHVAN SÄÄTÄMINEN. ◾ Sivutankoja ei ole pidennetty kokonaan (kuva K). ◾ Molempia vihreitä kahvalukituskiristimiä ei ole suljettu tiukasti (kuva L). HUOMIO: Älä yritä ohittaa turvapainikkeen tai vapautuskytkimen toimintaa. Käynnistäminen (kuvat M1 ja M2) HUOMAA: Suosittelemme käynnistämään ruohonleikkurin itsevetotoiminnon ollessa pois päältä, jotta vältetään vakavat henkilövahingot.

KÄYNNISTÄ RUOHONLEIKKURI ITSEVETOTOIMINNON

OLLESSA PÄÄLLÄ (kuva M1)

1) Kiinnitä akku leikkuriin, aseta turva-avain

avaimenreikään ja sulje akun kansi.

2) Paina turvapainike pohjaan kuvan M1 mukaisesti.

3) Vedä sankakytkin ylös kahvaan asti ja vapauta sitten

4) Vedä itsevetokytkintä.

5) Pidä itseveto- ja turvapainiketta painettuina ja kierrä

sitten itsevetonopeuden säätönuppia, kunnes kuulet naksahduksen.56 VOLTIN LITIUMIONIAKULLA TOIMIVA RUOHONLEIKKURI — LM1700E/LM1700E-SP 143

OLLESSA POIS PÄÄLTÄ (kuva M2)

1) Kiinnitä akku leikkuriin, aseta turva-avain

avaimenreikään ja sulje akun kansi.

2) Paina turvapainike pohjaan kuvan M2 mukaisesti.

Samalla kun turvapainiketta painetaan pohjaan, vedä sankakytkin ylös kahvaan asti ja vapauta sitten turvapainike. Sammutus (kuva N)

1) Vapauta vapautuskytkin täysin.

2) Sähköinen jarru automaattisessa jarrumekanismissa

pysäyttää terän pyörimisen 3 sekunnin kuluessa sankakytkimen vapauttamisesta.

3) Kierrä itsevetonopeuden säätönuppia, kunnes se ei

(vain mallissa LM1700E -SP) LM1700E-SP-leikkurissa on vaihtelevanopeuksinen itsevetomahdollisuus. Järjestelmä on erillinen terän virtakytkimestä. Se ei ole riippuvainen terien pyörimisestä. Jos haluat käyttää järjestelmää ilman, että terät pyörivät (kuva O1)

1) Paina itsevetokytkintä.

2) Kierrä itsevetonopeuden säätönuppia, kunnes kuulet

naksahduksen. Saat itsevedon pois päältä vapauttamalla itsevetokytkimen ja kiertämällä itsevetonopeuden säätönuppia, kunnes se ei enää kierry. (Kuva O2) VAROITUS: Loukkaantumisvaaran pienentämiseksi älä ikinä yritä ohittaa kytkimen toimintaa tai itsevetotoimintoa. Itsevetotoimintoa käytetään vain sille suunniteltuun käyttötarkoitukseen. LED-ETUVALOT (kuva A-12) Paina vaihtopainiketta 1S (kuva C-26) sytyttääksesi/ sammuttaaksesi LED-etuvalot akkulokeron edestä.

TÄYDEN RUOHOPUSSIN MERKKIVALO

(kuva P1 ja P2) RUOHOPUSSI EI OLE TÄYSI (kuva P1). RUOHOPUSSI ON TÄYSI (kuva P2). Pysäytä leikkuri ja poista akku, tyhjennä ruohopussi. LEIKKURIN VIRRAN MERKKIVALO (kuva Q) Leikkurissa on virran merkkivalo, joka näyttää akun lataustason ja leikkurin käyttötilan. Virran merkkivalo palaa silloin, kun terä pyörii tai kun LED-etuvalot ovat päällä. Kuvan Q osien tiedot alla: Q-1 Virran merkkivalo Leikkurin virran mer-kki- valo Merkitys Toimenpide Palaa vihreänä Leikkuri toimii oikein Ei ole Vilkkuu vihreänä Kahvan lukituskiristin / pikasäätövipu ei ole kunnolla Kiinnitä kahvan lukituskiristin / pikasäätövipu Vilkkuu punaisena Akku on tyhjä Pysäytä leikkuri ja lataa akku Palaa oranssina Leikkuri on ylikuumentunut Poista akku leikkurista, siirrä ne varjoon ja anna jäähtyä vähintään 15 minuuttia Vilkkuu oranssina Leikkuri on ylikuormittunut Hidasta leikkuuvauhtia tai nosta leikkuukorkeutta kuormituksen vähentämiseksi Punainen ja vihreä vilkkuvat vuorotellen Yhteyden aikakatkaisu Yhdistä EGO LEIKKURIN YLIKUORMITUSSUOJAUS Ylikuormituksen välttämiseksi vältä liian suurten ruohikkoalueiden leikkaamista kerralla. Hidasta leikkuuvauhtia tai nosta leikkuukorkeutta. Leikkurissa on sisäänrakennettu ylikuormitussuojaus. Kun leikkuri on ylikuormittunut, moottori sammuu ja leikkurin virran merkkivalo vilkkuu oranssina. Poista akku leikkurista. Tarkista, onko kannen alle kertynyt ruohoa ja poista se tarvittaessa. Asenna sitten akku takaisin ja käynnistä leikkuri uudelleen. AKUN YLIKUUMENEMISSUOJAUS Lämpö haihtuu hitaammin kuumalla säällä. Jos akun lämpötila ylittää 70 °C käytön aikana, suojauspiiri sammuttaa leikkurin välittömästi suojatakseen akkua vahingoittumiselta. Leikkurin virran merkkivalo palaa oranssina ja akun LED vilkkuu oranssina. Vapauta sankakytkin ja odota, kunnes akku jäähtyy noin 67 °C:een ja käynnistä leikkuri sitten uudelleen.56 VOLTIN LITIUMIONIAKULLA TOIMIVA RUOHONLEIKKURI — LM1700E/LM1700E-SP144

KUNNOSSAPITO VAROITUS: Poista turva-avain leikkurista aina, kun kokoat osia, teet muutoksia laitteeseen, puhdistat laitetta tai siirrät sitä vakavan henkilövamman välttämiseksi. VAROITUS: Käytä huollon yhteydessä vain identtisiä varaosia. Muiden osien käyttö saattaa aiheuttaa vaaran tai laitteen vaurioitumisen. Anna asiantuntevan huoltoteknikon tehdä kaikki korjaukset ja osien vaihdot, jotta laite on varmasti turvallinen ja luotettava.YLEINEN KUNNOSSAPITO VAROITUS: Poista aina turva-avain ja akku, kun huollat tai kuljetat leikkuria.Leikkurin kannen alaosa tulee puhdistaa jokaisen käyttökerran jälkeen, sillä ruoho, lehdet, lika ja muu irtoaines kertyvät sinne.Poista kaikki kertynyt ruoho ajoakselin ympäriltä ja moottorin tuulettimesta (älä käytä vettä). Puhdista leikkuri kostealla liinalla.TERÄN POISTAMINEN/ASENTAMINEN VAROITUS: Suojaa aina kätesi paksuilla käsineillä tai käärimällä leikkauspinnat riepuihin tai muihin materiaaleihin silloin, kun teet ylläpitotöitä leikkurin terälle. Poista aina akku, kun huollat tai kuljetat leikkuria. ◾ Terän poistaminen, kuva R1 HUOMAA: Jos pultti pyörii moottorin akselin kanssa, kun pulttia löysätään, käännä tuuletinta käsin, kunnes tuulettimen aukot ovat samassa linjassa terän aukkojen kanssa, ja laita toinen metallitangoista kohdistettuihin reikiin (kuva R2). ◾ Terän asentaminen Seuraa kuvan S kokoamisjärjestystä. Kun tuulettimen terä on kohti kantta ja kuviollinen terän puoli ulospäin, kohdista tuulettimen aukot terän aukkoihin (kuva T) ja kiristä sitten terä kuvan U osoittamalla tavalla. Kuvien R2 ja S osien kuvaukset alla: R2-1 Vakain 1 S-2 SisälaippaR2-2 Vakain 2 S-3 TeräR2-3 14 mm kiintoavainS-4 UlkolaippaS-1 Tuuletin S-5 Pultti HUOMAA: Suositeltu momentti terän pultin kiristämiselle on 49–59 Nm.RUOHONLEIKKURIN VARASTOIMINEN ◾ Poista akku leikkurista ja säilytä sitä kuivassa, viileässä ja puhtaassa paikassa. Älä säilytä sitä syövyttävien materiaalien, kuten lannoitteiden tai suolojen, vieressä. ◾ Säilytä leikkuria viileässä, kuivassa, katetussa ja suljetussa tilassa, johon lapset eivät pääse käsiksi. ◾ Älä peitä ruohonleikkuria muovisuojuksella. Muovisuojukset eivät päästä läpi leikkurissa olevaa kosteutta, mikä aiheuttaa ruostumista ja syöpymistä. ◾ Leikkuri voidaan varastoida pystyasennossa tai litteänä. (Kuva V ja W). VAROITUS: Jos leikkuri kaatuu pystyasennosta, leikkuri saattaa vahingoittua tai saattaa aiheutua henkilövammoja. Pidä leikkuri aina vakaana ja lasten ulottumattomissa, kun se on pystyasennossa. Mikäli mahdollista, varastoi se litteänä.YmpäristönsuojeluÄlä hävitä sähkölaitteita, akun latauslaitteita ja akkuja/ladattavia akkuja kotitalousjätteen mukana!Euroopan parlamentin ja neuvoston direktiivin 2012/19/EU mukaan sähkö- ja elektroniikkalaitteet, jotka eivät ole enää käyttökelpoisia, ja Euroopan parlamentin ja neuvoston direktiivin 2006/66/EY mukaan vialliset tai käytetyt akkuyksiköt/akut täytyy kerätä erikseen.Jos sähkölaitteet hävitetään viemällä kaatopaikoille tai roskaläjiin, vaarallisia aineita voi vuotaa pohjaveteen ja päästä ravintoketjuun ja vahingoittaa täten ihmisten terveyttä ja hyvinvointia.56 VOLTIN LITIUMIONIAKULLA TOIMIVA RUOHONLEIKKURI — LM1700E/LM1700E-SP 145

VIANETSINTÄ VAROITUS: Poista aina turva-avain ja akkuyksikkö, kun huollat tai kuljetat ruohonleikkuria. Suojaa aina käsiäsi käyttämällä paksuja käsineitä tai kietomalla leikkuusärmiin rättejä tai muita materiaaleja, kun huollat ruohonleikkurin terää.

ONGELMA SYY RATKAISU

Ruohonleikkuri ei käynnisty ◾ Akkuyksikkö on tyhjä ◾ Lataa akkuyksikkö ◾ Akkua ei ole kiinnitetty paikalleen akkulokerossa. ◾ Kiinnitä akku leikkuriin. Paina sitä, kunnes kuulet naksahduksen. ◾ Akku tai ruohonleikkuri on liian kuuma. (Ruohonleikkurin virran tilan osoitin palaa oranssina 10 sekuntia) ◾ Anna akkuyksikön tai ruohonleikkurin jäähtyä, kunnes lämpötila laskee alle 67 °C:een. ◾ Sivukiskot eivät ole täydessä pituudessaan ja kiinnikkeitä ei ole lukittu asentoon ◾ Pidennä kahva täyteen pituuteen ja lukitse molemmat kiinnikkeet. ◾ Kahvaa ei ole asetettu kumpaankaan käyttöasentoon. ◾ Säädä kahva toiseen käyttöasentoon. ◾ Ruoho ja leikkuujätteet ovat tukkineet ruohonleikkurin rungon. ◾ Puhdista ruohonleikkurin runko ja varmista, että terä pääsee liikkumaan.Ruohonleikkuri ei leikkaa tasaisesti ◾ Terä on tylsä. ◾ Teroita tai vaihda terä. ◾ Leikkuukorkeutta ei ole asetettu oikein. ◾ Nosta runkoa korkeampaan leikkuukorkeusasetukseen. ◾ Terä on koottu väärin. ◾ Kokoa terä uudelleen, noudattaen tämän käsikirjan osiota "TERÄN ASENNUS".Ruohonleikkuri sammuu ruohonleikkuun aikana ◾ Akkuyksikkö on tyhjä. ◾ Lataa akkuyksikkö. ◾ Ruohonleikkuri on ylikuormitustilassa. ◾ Nosta leikkuukorkeutta tai hidasta leikkuunopeutta. ◾ Ruoho ja leikkuujätteet ovat tukkineet ruohonleikkurin rungon. ◾ Puhdista ruohonleikkurin runko. Nosta leikkuukorkeutta tai leikkaa kapeampaa väylää. ◾ Akku tai ruohonleikkuri on liian kuuma (Ruohonleikkurin virran tilan osoitin palaa oranssina 10 sekuntia.). ◾ Anna akkuyksikön tai ruohonleikkurin jäähtyä, kunnes lämpötila laskee alle 67 °C:een. ◾ Sivukisko on vetäytynyt hieman takaisin sisään kahvaan käytetyn työntövoiman seurauksena. ◾ Avaa kiinnikkeiden lukitus. Pidennä sivukiskot täyteen pituuteen ja lukitse kiinnikkeet uudelleen.56 VOLTIN LITIUMIONIAKULLA TOIMIVA RUOHONLEIKKURI — LM1700E/LM1700E-SP146

Ruohonleikkuri ei silppua oikein ◾ Märkä leikkuujäte tarttuu rungon alapuolelle. ◾ Odota, kunnes ruoho kuivaa ennen kuin jatkat leikkaamista. ◾ Ruohonleikkuri on asetettu leikkaamaan liikaa ruohoa kerralla. ◾ Nosta runkoa korkeampaan leikkuukorkeusasetukseen.Liiallista tärinää esiintyy ◾ Leikkuuterä on löysällä. ◾ Kiristä terän pultti. ◾ Leikkuuterä on tasapainoton. ◾ Tasapainota terä ohjeiden mukaan. ◾ Leikkausterä on vääntynyt. ◾ Vaihda terä. ◾ Moottorin akseli on taipunut. ◾ Ota yhteyttä EGO- asiakaspalveluun.Kahvan lukitus ei toimi. ◾ Kiskot eivät ole täysin auki. ◾ Vedä kiskot mahdollisimman auki ja lukitse salvat. TAKUU

Katso verkkosivuilta osoitteesta egopowerplus.com EGO-takuukäytännön ehdot ja edellytykset kokonaisuudessaan.56 VOLT LITHIUM-ION TRÅDLØS GRESSKLIPPER — LM1700E/LM1700E-SP 147
