LM1702ESP - Cortadora de césped EGO - Manual de uso y guía de instrucciones gratis

Encuentra gratis el manual del aparato LM1702ESP EGO en formato PDF.

📄 440 páginas

ES 💬 Pregunta IA

Ver el manual :

Preguntas de los usuarios sobre LM1702ESP EGO

0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.

Hacer una nueva pregunta sobre este aparato

Aún no hay preguntas. Sé el primero en hacer una.

Descarga las instrucciones para tu Cortadora de césped en formato PDF gratis! Encuentra tus instrucciones LM1702ESP - EGO y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. LM1702ESP de la marca EGO.

MANUAL DE USUARIO LM1702ESP EGO

¡LEA TODAS LAS INSTRUCCIONES! Lea El Manual Del Usuario ADVERTENCIA: Para garantizar la seguridad y fiabilidad de la herramienta, confíe cualquier reparación y sustitución de piezas que sea necesaria a personal técnico cualificado. Uso previsto y uso indebido previsible: El producto está previsto para cortar el césped únicamente en jardines particulares. No debe usarse para segar el césped excesivamente alto, seco o la hierba mojada, por ejemplo pastos, ni para triturar hojas. El producto debe utilizarse únicamente para el fin previsto. Cualquier otro uso se considerará uso indebido.

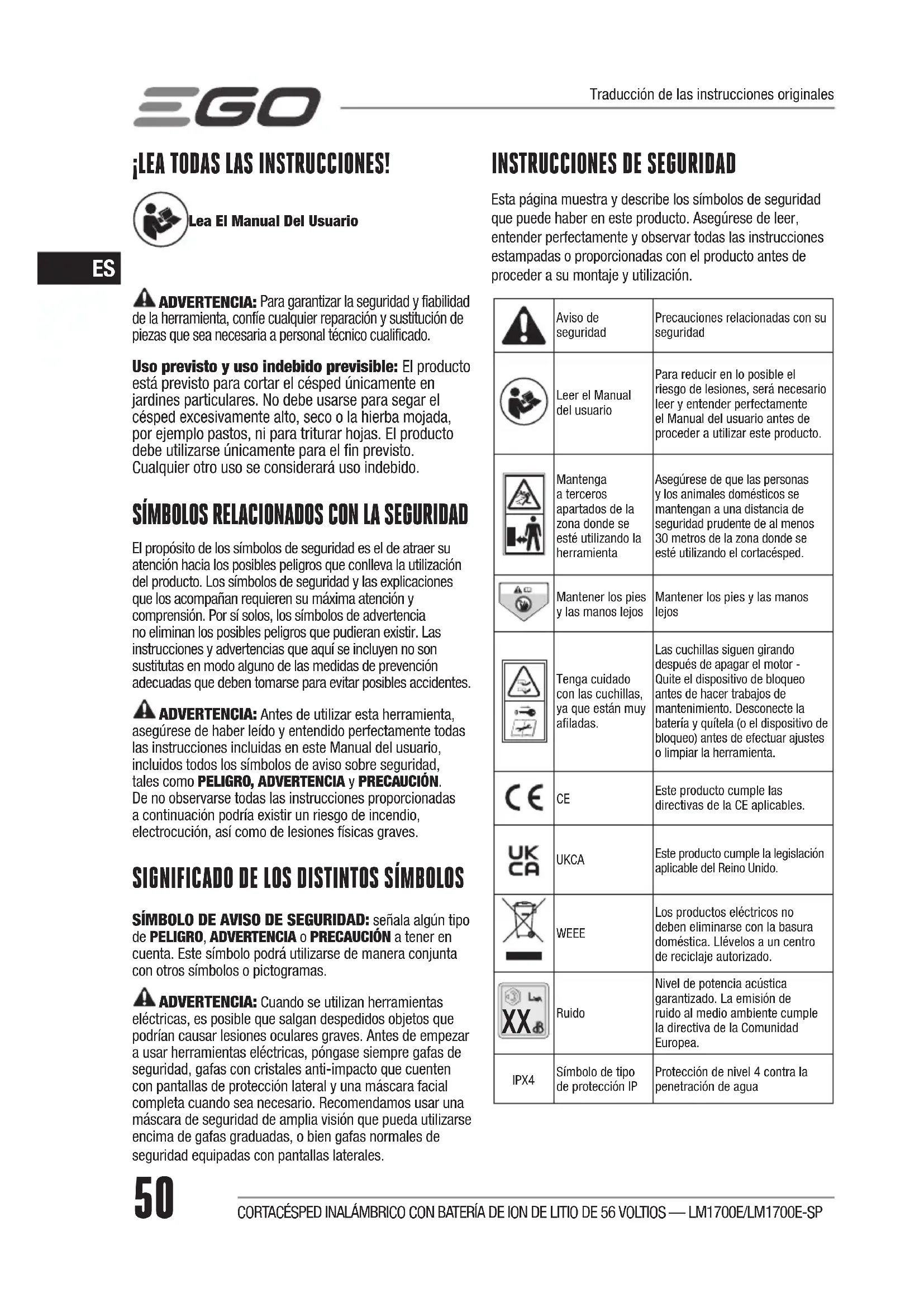

SÍMBOLOS RELACIONADOS CON LA SEGURIDAD

El propósito de los símbolos de seguridad es el de atraer su atención hacia los posibles peligros que conlleva la utilización del producto. Los símbolos de seguridad y las explicaciones que los acompañan requieren su máxima atención y comprensión. Por sí solos, los símbolos de advertencia no eliminan los posibles peligros que pudieran existir. Las instrucciones y advertencias que aquí se incluyen no son sustitutas en modo alguno de las medidas de prevención adecuadas que deben tomarse para evitar posibles accidentes. ADVERTENCIA: Antes de utilizar esta herramienta, asegúrese de haber leído y entendido perfectamente todas las instrucciones incluidas en este Manual del usuario, incluidos todos los símbolos de aviso sobre seguridad, tales como PELIGRO, ADVERTENCIA y PRECAUCIÓN. De no observarse todas las instrucciones proporcionadas a continuación podría existir un riesgo de incendio, electrocución, así como de lesiones físicas graves.

SIGNIFICADO DE LOS DISTINTOS SÍMBOLOS

SÍMBOLO DE AVISO DE SEGURIDAD: señala algún tipo de PELIGRO, ADVERTENCIA o PRECAUCIÓN a tener en cuenta. Este símbolo podrá utilizarse de manera conjunta con otros símbolos o pictogramas. ADVERTENCIA: Cuando se utilizan herramientas eléctricas, es posible que salgan despedidos objetos que podrían causar lesiones oculares graves. Antes de empezar a usar herramientas eléctricas, póngase siempre gafas de seguridad, gafas con cristales anti-impacto que cuenten con pantallas de protección lateral y una máscara facial completa cuando sea necesario. Recomendamos usar una máscara de seguridad de amplia visión que pueda utilizarse encima de gafas graduadas, o bien gafas normales de seguridad equipadas con pantallas laterales.

INSTRUCCIONES DE SEGURIDAD

Esta página muestra y describe los símbolos de seguridad que puede haber en este producto. Asegúrese de leer, entender perfectamente y observar todas las instrucciones estampadas o proporcionadas con el producto antes de proceder a su montaje y utilización.Aviso de seguridadPrecauciones relacionadas con su seguridadLeer el Manual del usuarioPara reducir en lo posible el riesgo de lesiones, será necesario leer y entender perfectamente el Manual del usuario antes de proceder a utilizar este producto.Mantenga a terceros apartados de la zona donde se esté utilizando la herramientaAsegúrese de que las personas y los animales domésticos se mantengan a una distancia de seguridad prudente de al menos 30 metros de la zona donde se esté utilizando el cortacésped.Mantener los pies y las manos lejosMantener los pies y las manos lejosTenga cuidado con las cuchillas, ya que están muy aﬁladas.Las cuchillas siguen girando después de apagar el motor - Quite el dispositivo de bloqueo antes de hacer trabajos de mantenimiento. Desconecte la batería y quítela (o el dispositivo de bloqueo) antes de efectuar ajustes o limpiar la herramienta. Este producto cumple las directivas de la CE aplicables. UKCA Este producto cumple la legislación aplicable del Reino Unido. WEEE Los productos eléctricos no deben eliminarse con la basura doméstica. Llévelos a un centro de reciclaje autorizado.

RuidoNivel de potencia acústica garantizado. La emisión de ruido al medio ambiente cumple la directiva de la Comunidad Europea. IPX4 Símbolo de tipo de protección IPProtección de nivel 4 contra la penetración de aguaTraducción de las instrucciones originalesCORTACÉSPED INALÁMBRICO CON BATERÍA DE ION DE LITIO DE 56 VOLTIOS — LM1700E/LM1700E-SP 51

V Voltios Tensiónmm Milímetro Longitud o tamañocm Centímetro Longitud o tamañoCorriente continuaTipo o característica de la corrientekg Kilogramo Peso

MEDIDAS DE SEGURIDAD GENERALES PARA

HERRAMIENTAS ELÉCTRICAS

ADVERTENCIA: LEA TODAS LAS ADVERTENCIAS, INSTRUCCIONES, ILUSTRACIONES Y ESPECIFICACIONES INCLUIDAS CON ESTA HERRAMIENTA ELÉCTRICA. Si no se cumplen todas las instrucciones que se enumeran a continuación, pueden producirse descargas eléctricas, incendios o lesiones graves.CONSERVE TODAS LAS INSTRUCCIONES Y ADVERTENCIAS PARA PODER CONSULTARLAS EN EL FUTURO.El término «herramientas eléctricas» que aparece en las advertencias se reﬁere tanto a aquellas herramientas que funcionan conectadas a la red eléctrica (mediante cable) como a aquellas otras que funcionan con batería (inalámbricas).

SEGURIDAD EN LA ZONA DE TRABAJO

◾ Mantenga la zona de trabajo limpia y bien iluminada. Las áreas de trabajo desordenadas y oscuras favorecen los accidentes. ◾ No ponga en funcionamiento las herramientas eléctricas en entornos explosivos como, por ejemplo, donde haya líquidos inamables, gases o polvo. Las herramientas eléctricas generan chispas que podrían actuar como detonante de vapores y partículas de polvo inﬂamables. ◾ Mantenga a los niños y las demás personas alejados cuando esté utilizando una herramienta eléctrica. Las distracciones podrían hacerle perder el control de la herramienta.

◾ El enchufe de la herramienta eléctrica debe corresponder con la toma de corriente. No modique nunca el enchufe de ningún modo. Nunca utilice enchufes adaptadores con herramientas eléctricas equipadas con conexión a tierra. Utilizando enchufes no modiﬁcados y tomas de corriente adecuadas se reduce el riesgo de descarga eléctrica. ◾ Evite cualquier contacto corporal con supercies conectadas a tierra, como tuberías, radiadores, hornillos eléctricos y frigorícos. Existe un mayor riesgo de descarga eléctrica si su cuerpo tiene conexión a tierra. ◾ No exponga las herramientas eléctricas a la lluvia o a la humedad. Si penetra agua en una herramienta eléctrica, aumentará el riesgo de descarga eléctrica. ◾ No maltrate el cable. Nunca utilice el cable para transportar, arrastrar o desenchufar la herramienta eléctrica. Mantenga el cable alejado del calor, el aceite, los bordes alados o las piezas móviles. Los cables dañados o enredados aumentan el riesgo de descarga eléctrica. ◾ Cuando use una herramienta eléctrica al aire libre, utilice un cable alargador adecuado para uso en exteriores. Si se usa un cable adecuado para exteriores, se reducirá el riesgo de descarga eléctrica. ◾ Si es inevitable usar una herramienta eléctrica en un entorno húmedo, utilice una alimentación con interruptor diferencial (RCD). La utilización de un interruptor de protección diferencial reducirá el riesgo de electrocución. SEGURIDAD PERSONAL ◾ Manténgase alerta, preste atención a lo que está haciendo y aplique el sentido común durante el uso de una herramienta eléctrica. No utilice herramientas eléctricas cuando esté cansado o si se encuentra bajo los efectos de drogas, alcohol o fármacos. Cuando se están usando herramientas eléctricas, cualquier falta de atención, aunque sea por un instante, puede provocar lesiones graves. ◾ Utilice equipo de protección personal. Utilice siempre protección ocular. El equipo de protección, como máscaras antipolvo, calzado de seguridad antideslizante, casco protector o protección auditiva, cuando se utiliza adecuadamente, reduce las lesiones personales. ◾ Evite la puesta en marcha accidental de la herramienta. Asegúrese de que el interruptor de encendido se encuentra en la posición de apagado antes de enchufar la herramienta a la red eléctrica y/o de acoplar el batería, así como al agarrar o transportar la herramienta. Si lleva una herramienta eléctrica con el dedo puesto sobre el interruptor, o si enchufa una herramienta eléctrica con el interruptor encendido, pueden producirse accidentes. ◾ Retire cualquier llave de ajuste o llave inglesa de la herramienta antes de encenderla. Una llave inglesa o una llave de ajuste enganchada a una parte giratoria de la herramienta puede producir lesiones físicas. ◾ No se estire demasiado para alcanzar lugares de difícil acceso. Mantenga una posición rme y equilibrada en todo momento. De este modo podrá controlar mejor la herramienta eléctrica en situacionesCORTACÉSPED INALÁMBRICO CON BATERÍA DE ION DE LITIO DE 56 VOLTIOS — LM1700E/LM1700E-SP52

inesperadas. ◾ Utilice ropa adecuada. No lleve ropa holgada ni joyas. Mantenga el pelo, la ropa y los guantes alejados de las piezas móviles. La ropa holgada, así como las joyas o el pelo largo podrían engancharse en las partes móviles de la herramienta. ◾ Si se incluyen dispositivos de conexión a extractores y colectores de polvo, asegúrese de conectarlos y utilizarlos adecuadamente. La utilización de dispositivos colectores de polvo puede reducir los peligros ocasionados por el polvo. ◾ El hecho de haberse familiarizado con la herramienta por el uso frecuente no debe hacer que se descuide e ignore los principios de seguridad. Una distracción puede provocar lesiones graves en una fracción de segundo. UTILIZACIÓN Y CUIDADO DE LAS HERRAMIENTAS ELÉCTRICAS ◾ No fuerce la herramienta eléctrica. Utilice la herramienta eléctrica adecuada para la tarea que vaya a realizar. La herramienta correcta funcionará mejor y con más seguridad a la velocidad para la que ha sido diseñada. ◾ No use la herramienta si el interruptor no funciona para encenderla y apagarla. Toda herramienta que no se puede controlar con el interruptor es peligrosa y debe repararse. ◾ Asegúrese siempre de retirar el enchufe de la toma de corriente y/o el acumulador de las herramientas eléctricas antes de ajustarlas, cambiar sus accesorios o guardarlas. Estas medidas de seguridad reducen el riesgo de que la herramienta se ponga en marcha por accidente. ◾ Guarde las herramientas eléctricas apagadas fuera del alcance de niños y no deje que las usen personas que no estén familiarizadas con estas instrucciones o con las herramientas. Las herramientas eléctricas son peligrosas si las usan personas sin experiencia. ◾ Cuide las herramientas eléctricas y sus accesorios. Compruebe si hay elementos móviles desalineados o trabados, piezas rotas u otra circunstancia que pueda afectar al funcionamiento de la herramienta. Si la herramienta eléctrica está dañada, llévela a reparar antes de usarla. Muchos accidentes se deben a un mantenimiento deﬁciente de las herramientas eléctricas. ◾ Mantenga las herramientas de corte aladas y limpias. Las herramientas de corte bien aﬁladas tienen menos probabilidades de atascarse y son más fáciles de controlar. ◾ Use la herramienta eléctrica, los accesorios, las brocas, etc., siguiendo las instrucciones y teniendo en cuenta las condiciones de trabajo y la tarea a realizar. El uso de las herramientas eléctricas para ﬁnes diferentes a los previstos puede dar lugar a situaciones de peligro. ◾ Mantenga las asas y las supercies de agarre secas, limpias y libres de aceite y grasa. Las asas y las superﬁcies de agarre resbaladizas pueden provocar un uso no seguro y la pérdida del control de la herramienta.

UTILIZACIÓN Y MANTENIMIENTO DE HERRAMIENTAS

◾ Recargue únicamente con el cargador especicado por el fabricante. Un cargador que es adecuado para un tipo de batería podría ocasionar un incendio si se utiliza con una batería distinta. ◾ Utilice herramientas eléctricas solamente con las baterías diseñadas especícamente para ellas. El uso de cualquier otro tipo de batería puede provocar riesgo de lesiones e incendio. ◾ Cuando no se esté utilizando la batería, manténgala apartada de objetos metálicos como clips para papeles, monedas, llaves, clavos, tornillos, o cualquier otro objeto metálico pequeño que pudiera provocar un cortocircuito en sus terminales de corriente. Si se provoca el cortocircuito en los terminales de la batería, podrían producirse quemaduras o incendios. ◾ En condiciones de uso intensivo, es posible que se produzca una fuga de ácido de los acumuladores; evite el contacto. Enjuague con agua si se produce un contacto accidental. Si el líquido entra en contacto con los ojos, solicite también atención médica. El líquido emanado de la batería podría causar irritación o quemaduras. ◾ No utilice una batería o una herramienta que haya sido modicada o que esté dañada. Las baterías dañadas o modiﬁcadas pueden tener un comportamiento impredecible y provocar un incendio, explosión o riesgo de lesiones. ◾ No exponga la batería ni la herramienta al fuego ni a una temperatura excesiva. La exposición al fuego o a una temperatura superior a 130ºC podría provocar una explosión. ◾ Siga todas las instrucciones de carga y no cargue la batería ni la herramienta fuera del rango de temperatura especicado en las instrucciones.CORTACÉSPED INALÁMBRICO CON BATERÍA DE ION DE LITIO DE 56 VOLTIOS — LM1700E/LM1700E-SP 53

Una carga incorrecta o a temperaturas fuera del rango especiﬁcado puede dañar la batería y aumentar el riesgo de incendio.

◾ Asegúrese de que las reparaciones que deban efectuarse en sus herramientas eléctricas las lleve a cabo personal técnico cualicado que, además, utilice únicamente piezas de recambio idénticas a las originales. De este modo, podrá garanzarse la seguridad de uso de la herramienta eléctrica. ◾ No repare nunca baterías que estén dañadas. Las baterías solo debe repararlas el fabricante o un centro de servicio técnico autorizado.

NORMAS DE SEGURIDAD PARA EL

CORTACÉSPED INALÁMBRICO

PELIGRO: Esta herramienta ha sido diseñada para utilizarse conforme a las normas de uso seguro incluidas en este manual. Al igual que sucede con cualquier equipo eléctrico, cualquier descuido o error por parte del usuario puede provocar lesiones graves. Esta herramienta puede provocar lesiones en manos y pies, así como lanzar objetos. Si no se cumplen todas las instrucciones de seguridad, podrían producirse lesiones graves o incluso mortales. ADVERTENCIA: Cuando se utilicen cortacéspedes inalámbricos, deberán adoptarse siempre ciertas precauciones de seguridad básicas a ﬁn de reducir posibles riesgos de incendio, electrocución y lesiones físicas.IMPORTANTELEA DETENIDAMENTE TODAS LAS INSTRUCCIONES ANTES DE UTILIZAR LA HERRAMIENTA. GUÁRDELAS PARA CONSULTARLAS EN EL FUTURO.NORMAS DE SEGURIDAD PARA CORTACÉSPEDES INALÁMBRICOS:¡PRECAUCIÓN! ¡NO TOQUE LA CUCHILLA GIRATORIA! FORMACIÓN ◾ Lea las instrucciones atentamente. Familiarícese con los controles y el uso correcto del aparato. ◾ Nunca permita que utilicen la herramienta las personas que no estén familiarizadas con estas instrucciones ni los niños. Es posible que las normativas locales limiten la edad de los usuarios. ◾ Nunca utilice el cortacésped cuando haya cerca otras personas, especialmente niños, o mascotas. ◾ El operario o usuario es responsable de cualquier accidente o peligro que se produzca para otras personas o bienes materiales. PREPARATIVOS PRELIMINARES ◾ Lleve siempre calzado robusto y pantalones largos cuando utilice el cortacésped. ◾ No utilice la herramienta cuando vaya descalzo o lleve puestas sandalias abiertas. Evite llevar ropa holgada o de la que cuelguen cordones o cintas. ◾ Examine minuciosamente la zona donde vaya a utilizarse la herramienta y elimine piedras, ramas, cables, huesos o cualquier otro objeto extraño. ◾ Antes de utilizar la herramienta, examine las cuchillas, sus tornillos y el conjunto del sistema de corte por si presentasen desgaste o daños. Sustituya simultáneamente las cuchillas dañadas o desgastadas con sus tornillos para mantener así el equilibrado correcto del conjunto. Reemplace las etiquetas dañadas o ilegibles. FUNCIONAMIENTO ◾ Utilice el cortacésped solo a plena luz del día o cuando haya una iluminación artiﬁcial adecuada. ◾ Siempre que sea posible, evite utilizar la herramienta para cortar hierba húmeda. ◾ Asegúrese siempre de tener los pies ﬁrmemente apoyados sobre el suelo cuando utilice la herramienta en pendientes. ◾ Desplácese caminando, sin correr nunca. ◾ En el caso de cortacéspedes rotativos con ruedas, corte la hierba desplazándose perpendicularmente a la pendiente y no cuesta arriba o cuesta abajo. ◾ Extreme la precaución al cambiar de dirección mientras utiliza la herramienta en pendientes. ◾ No corte el césped en terrenos excesivamente inclinados. ◾ Extreme la precaución al retroceder o al tirar hacia usted de la herramienta. ◾ Pare la(s) cuchilla(s) en caso de que sea necesario inclinar el cortacésped para transportarlo, así como al atravesar superﬁcies que no sean de hierba y al transportarlo hasta y desde su lugar de uso. ◾ Nunca utilice la herramienta con las protecciones dañadas o sin los dispositivos de seguridad instalados, por ejemplo, los deﬂectores o los recogedores deCORTACÉSPED INALÁMBRICO CON BATERÍA DE ION DE LITIO DE 56 VOLTIOS — LM1700E/LM1700E-SP54

hierba. ◾ Arranque el motor siguiendo las instrucciones y con los pies bien apartados de la cuchilla o cuchillas. ◾ No incline la herramienta mientras arranca el motor, a menos que sea estrictamente necesario inclinarla para poder ponerla en marcha. En ese caso, no incline la herramienta más de lo absolutamente necesario y eleve únicamente la parte que queda más alejada del usuario. Asegúrese siempre de colocar ambas manos en la posición de utilización de la herramienta antes de volver a apoyarla en el suelo. No ponga en marcha la máquina estando delante de la tobera de descarga. ◾ No coloque manos o pies cerca o debajo de los elementos en rotación. En el caso de cortacéspedes rotativos, manténgase apartado en todo momento de la tobera de descarga. ◾ Nunca levante ni transporte una herramienta con el motor en marcha. ◾ Desconecte la batería y quítela (o el dispositivo de bloqueo) y asegúrese de que todas las piezas móviles se hayan parado completamente antes de hacer ajustes o limpiar la herramienta: ◾ siempre que vaya a dejar la herramienta; ◾ antes de eliminar un bloqueo o desatascar la descarga; ◾ antes de comprobar, limpiar o realizar trabajos en el aparato; ◾ tras haber golpeado algún objeto extraño. En tal caso, examine la herramienta por si hubiera sufrido daños y efectúe las reparaciones que sean necesarias. ◾ En caso de que se produzcan vibraciones anormales en la herramienta (veriﬁque inmediatamente): ◾ Compruebe si está dañada; ◾ sustituya o repare las piezas dañadas; ◾ compruebe si hay piezas ﬂojas y apriételas.

MANTENIMIENTO Y ALMACENAMIENTO

◾ Cuando realice ajustes en la herramienta, tenga cuidado para evitar atraparse los dedos entre las cuchillas en movimiento y las partes ﬁjas del aparato. ◾ Mantenga todas las tuercas, pernos y tornillos bien apretados para garantizar que la herramienta esté en condiciones de funcionar de forma segura. ◾ Compruebe frecuentemente el recogedor de hierba para ver si está desgastado o deteriorado. ◾ Por razones de seguridad, sustituya las piezas desgastadas o dañadas. ◾ Las tareas de limpieza y mantenimiento no deben ser realizadas por niños sin supervisión. ◾ Cuando realice tareas de mantenimiento en las cuchillas, tenga en cuenta que, a pesar de haber apagado la fuente de corriente, las cuchillas pueden seguir girando. ◾ En el caso de cortacéspedes rotativos, asegúrese de utilizar únicamente el tipo correcto de cuchilla de recambio. SEGURIDAD PERSONAL Podrían producirse accidentes trágicos si el usuario no se percata de la presencia de niños. Los niños suelen sentir curiosidad tanto por el cortacésped como por la operación de corte de hierba. No siempre son conscientes de los peligros implicados. No suponga nunca que los niños permanecerán en el mismo lugar donde los haya visto anteriormente. ◾ Mantenga a los niños apartados de la zona donde se esté cortando la hierba y asegúrese de que estén supervisados por un adulto responsable que no sea el usuario. ◾ Manténgase alerta y apague el cortacésped en cuanto algún niño penetre en la zona donde se está utilizando la herramienta. ◾ Extreme las precauciones al aproximarse a esquinas sin visibilidad, entradas, arbustos, árboles u otros objetos que puedan impedirle percatarse de la presencia de algún niño que pudiese correr hacia el cortacésped. ◾ Hay que vigilar a los niños para asegurarse de que no jueguen con el cortacésped. ◾ Apague siempre el cortacésped antes de sacar la batería de la herramienta. Pare la(s) cuchilla(s) en caso de que sea necesario inclinar el cortacésped para transportarlo, así como al atravesar superﬁcies que no sean de hierba y al transportarlo hasta y desde su lugar de uso. UTILIZACIÓN FUNCIONAMIENTO GENERAL: ◾ Lea detenidamente y en su totalidad este manual del usuario antes de intentar montar esta herramienta. Lea, comprenda y siga todas las instrucciones que se indican en la herramienta y en los manuales antes de utilizar el aparato. Familiarícese totalmente con los controles y el uso correcto de la herramienta antes de usarla. Guarde este manual en un lugar seguro para poder consultarlo en el futuro y como referencia para pedir piezas de repuesto. ◾ Use siempre la herramienta correcta para el trabajo a realizar. No utilice el cortacésped para ninguna otra operación que no sea la prevista. ◾ No se estire demasiado para alcanzar lugares de difícil acceso. Mantenga en todo momento un buen equilibrio y los pies ﬁrmemente apoyados en el suelo.CORTACÉSPED INALÁMBRICO CON BATERÍA DE ION DE LITIO DE 56 VOLTIOS — LM1700E/LM1700E-SP 55

◾ Los objetos golpeados por la cuchilla del cortacésped podrían salir despedidos y provocar lesiones graves a las personas. Examine minuciosamente el césped y retire los objetos extraños antes de utilizar el cortacésped. ◾ Antes y mientras se desplaza hacia atrás con el cortacésped, compruebe que detrás de usted no haya niños pequeños ni otras personas. ◾ Esta herramienta no es un juguete. Por lo tanto, extreme las precauciones en todo momento. Su herramienta ha sido diseñada para efectuar un trabajo: cortar hierba. No la utilice para ningún otro propósito. ◾ No fuerce el cortacésped. Realizará el trabajo mejor y de manera más segura a la velocidad para la que ha sido diseñado. ◾ Antes de utilizar la herramienta, examine las cuchillas, sus tornillos y el conjunto del sistema de corte por si presentasen desgaste o daños. Sustituya simultáneamente las cuchillas desgastadas o dañadas junto con sus tornillos y demás componentes, para mantener el equilibrio del conjunto. Reemplace las etiquetas dañadas o ilegibles. ◾ Extreme la precaución al retroceder o al tirar hacia usted de la herramienta. ◾ Examine minuciosamente la zona donde vaya a utilizarse la herramienta. Retire todas las piedras, ramas, alambres, juguetes y demás objetos extraños que podría suponer un riesgo de tropiezo o ser golpeado por la cuchilla y salir despedido. Los objetos lanzados podrían causar lesiones graves. Planiﬁque su recorrido para evitar la descarga de material hacia la calzada, aceras y otras personas que se encuentren cerca. Evite también la descarga de material hacia paredes u obstáculos desde donde podría rebotar hacia el usuario. ◾ Para evitar el contacto con la cuchilla o las lesiones debido a objetos lanzados, manténgase en la zona del usuario detrás del manillar, y mantenga a los niños u otras personas y a las mascotas a una distancia mínima de 30 m del cortacésped mientras esté en uso. Pare inmediatamente la herramienta si alguien entra en la zona donde se está utilizando. ◾ Proteja sus ojos utilizando siempre gafas de seguridad o gafas con cristales anti-impacto cuando use la herramienta y cuando haga ajustes o reparaciones. Los objetos lanzados que rebotan pueden provocar lesiones oculares graves. Utilice siempre una mascarilla antipolvo si el trabajo genera polvo. ◾ Utilice ropa adecuada. No lleve puesta ropa holgada ni joyas. Podrían quedar atrapadas en las partes móviles. Se recomienda utilizar de guantes de goma y calzado adecuado cuando trabaje al aire libre. Utilice calzado de trabajo robusto con suelas gruesas, así como pantalones y camisas ajustados. Se recomienda utilizar camisas de manga larga y pantalones largos, así como calzado con punteras de acero. No use nunca esta herramienta descalzo, con sandalias, ni con calzado ligero o que resbale (por ejemplo, zapatillas de lona). ◾ No ponga las manos o los pies cerca de las piezas giratorias del cortacésped ni debajo de la plataforma de corte. El contacto accidental con la cuchilla puede provocar lesiones en las manos y los pies. ◾ En caso de que la tapa de la tobera de descarga esté dañada o ausente, existirá el riesgo de contacto con la cuchilla o de sufrir lesiones debido a objetos lanzados. ◾ Muchas las lesiones se producen porque el cortacésped para por encima del pie debido a una caída por un tropiezo o resbalón. Si sufre una caída, no se agarre al cortacésped. Suelte inmediatamente el manillar. ◾ Nunca tire del cortacésped hacia atrás en dirección a usted mientras camina. Si tuviera que retroceder con el cortacésped tras haber alcanzado una pared o un obstáculo, mire primero hacia abajo y detrás de usted para evitar tropezar, y a continuación proceda del modo siguiente: ◾ Dé un paso hacia atrás para alejarse del cortacésped y poder extender totalmente los brazos. ◾ Asegúrese de mantener un buen equilibrio y los pies ﬁrmemente apoyados en el suelo. ◾ Tire lentamente del cortacésped hacia atrás, tan solo hasta una distancia equivalente a la mitad de la longitud de sus brazos. ◾ Repita estos pasos las veces que sean necesarias. ◾ No utilice el cortacésped si se encuentra bajo los efectos de alcohol o drogas. ◾ Manténgase alerta y preste atención a lo que hace. Utilice el sentido común. No utilice el cortacésped si está cansado. ◾ La palanca de control del motor/la cuchilla es un dispositivo de seguridad. No intente nunca puentear su funcionamiento. De lo contrario, el dispositivo de seguridad no funcionaría como es debido y podríanCORTACÉSPED INALÁMBRICO CON BATERÍA DE ION DE LITIO DE 56 VOLTIOS — LM1700E/LM1700E-SP56

producirse lesiones físicas como consecuencia del contacto con la cuchilla en rotación. La palanca de control del motor/la cuchilla deberá desplazarse fácilmente en ambas direcciones y regresar automáticamente a su posición de desactivación al soltarla. ◾ Evite los entornos particularmente peligrosos. No utilice el cortacésped en lugares mojados o húmedos. ◾ No lo utilice bajo la lluvia. ◾ Asegúrese siempre de tener los pies ﬁrmemente apoyados sobre el suelo. Un resbalón o una caída podrían provocar lesiones graves. Si nota que pierde el equilibrio, suelte inmediatamente la palanca de control del motor/ la cuchilla, y la cuchilla dejará de girar al cabo de tres segundos. ◾ Detenga la cuchilla al cruzar con el cortacésped superﬁcies de grava, caminos, calles, carreteras, etc. ◾ Si la herramienta empieza a vibrar de forma anómala, apague el motor e investigue inmediatamente la causa. Las vibraciones suelen indicar alguna anomalía. ◾ Compruebe si está dañada; ◾ sustituya o repare cualquier pieza defectuosa o dañada; ◾ compruebe si alguna pieza está ﬂoja y apriétela. ◾ Nunca utilice el cortacésped sin el faldón trasero, la tapa de la tobera de descarga, la bolsa colectora de hierba, el adaptador para triturado, la tolva de descarga lateral, la palanca de control del motor/ la cuchilla o cualquier otro dispositivo de seguridad instalado en su sitio y en perfectas condiciones de funcionamiento. Nunca utilice el cortacésped si alguno de sus dispositivos de seguridad está dañado. De lo contrario, podrían producirse lesiones. ◾ Si se produce alguna situación que no esté incluida en este manual, actúe con cuidado y sentido común. Póngase en contacto con el departamento de atención al cliente de EGO para solicitar ayuda. ◾ Utilizar solo con los acumuladores y cargadores enumerados en la ﬁg. A. ◾ Quite la batería de la herramienta antes de eliminarla. ◾ La batería deberá eliminarse de manera segura. UTILIZACIÓN DE LA HERRAMIENTA EN PENDIENTES: Las pendientes son un factor de riesgo importante en relación con accidentes como resbalones y caídas que pueden resultar en lesiones graves. Asegúrese siempre de tener los pies ﬁrmemente apoyados sobre el suelo cuando utilice la herramienta en pendientes. Cuando se use el aparato en pendientes hay que extremar las precauciones. Si se siente inseguro en una pendiente, no utilice el cortacésped en ella. Proceda como sigue: ◾ Corte el césped desplazándose perpendicularmente a la pendiente y nunca cuesta arriba o cuesta abajo. Extreme la precaución al cambiar de dirección mientras utiliza la herramienta en pendientes. ◾ Preste atención a la existencia de socavones, roderas, piedras, objetos ocultos o bultos que puedan hacerle resbalar o tropezar. La hierba alta puede ocultar obstáculos. Evite lo siguiente: ◾ No corte el césped cerca de precipicios, zanjas o terraplenes, ya que podría perder pie o el equilibrio. ◾ No corte el césped en pendientes de más de 15 grados. ◾ No corte hierba mojada. Una posición inestable de los pies puede provocar resbalones.

ADVERTENCIA: Los componentes de la bolsa colectora de hierba, la tapa de la tobera de descarga, la tolva de descarga lateral, el adaptador para triturado y el faldón trasero pueden sufrir daños y desgaste, que podrían dejar expuestas las piezas móviles o permitir que salga despedido algún objeto, aumentando el riesgo de lesiones. Por razones de seguridad, compruebe con frecuencia todos los componentes y, si están dañados, sustitúyalos inmediatamente por piezas de repuesto idénticas que se indican en este manual. Póngase en contacto con el departamento de atención al cliente de EGO o el centro de servicio técnico de EGO más cercano. Las reparaciones o sustituciones deberá efectuarlas un técnico cualificado. ◾ i el interruptor de protección contra sobrecarga incorporado en el cortacésped se activa con frecuencia, póngase en contacto con el departamento de atención al cliente de EGO o el centro de servicio técnico de EGO más cercano. ◾ No limpie el cortacésped utilizando una manguera. Evite que penetre agua en el motor o en las conexiones eléctricas. ◾ Retire la llave de seguridad y almacene el cortacésped apagado en interiores cuando no esté en uso. Espere a que el motor se haya enfriado antes de guardarlo en algún espacio cerrado. El cortacésped deberá almacenarse en un lugar seco, elevado o cerrado con llave, fuera del alcance de niños. ◾ Al efectuar reparaciones, utilice únicamente recambios idénticos que se indican en este manual. La utilización de recambios que no cumplan las especiﬁcaciones de los equipos originales podría provocar unCORTACÉSPED INALÁMBRICO CON BATERÍA DE ION DE LITIO DE 56 VOLTIOS — LM1700E/LM1700E-SP 57

funcionamiento incorrecto y reducir la seguridad de la herramienta. ◾ Quite la batería o desconéctela antes de realizar trabajos de mantenimiento o limpieza, o de retirar material del cortacésped. ◾ Siga las instrucciones para cambiar accesorios. ◾ Mantenga las empuñaduras de la herramienta secas, limpias y libres de aceite y grasa. ◾ Para reducir el riesgo de incendio, mantenga la tapa del motor libre de hierba, hojas y suciedad. ◾ Compruebe a intervalos frecuentes que los tornillos de sujeción de las cuchillas y el motor están bien apretados. Además, examine visualmente la cuchilla por si presentara daños (por ejemplo, deformación, grietas o desgaste). Tan solo sustituya la cuchilla por otra idéntica a la original especiﬁcada en este manual. ◾ Realice el mantenimiento del cortacésped con cuidado. Mantenga la cuchilla aﬁlada y limpia para obtener un rendimiento seguro y óptimo. La cuchilla del cortacésped está aﬁlada y puede provocar cortes. Envuelva la cuchilla en un paño o utilice guantes y extreme las precauciones al manipularla para su revisión. ◾ Nunca retire o modiﬁque los dispositivos de seguridad. Compruebe periódicamente su funcionamiento correcto. Nunca lleve a cabo modiﬁcaciones que interﬁeran con el funcionamiento previsto de los dispositivos de seguridad o reduzcan el nivel de protección que ofrecen. ◾ Apague siempre el motor antes de ajustar una rueda o la altura de corte. ◾ En caso de haber golpeado un objeto extraño, apague el motor, saque la llave y examine minuciosamente el cortacésped para ver si se ha dañado. Repare cualquier daño antes de volver a utilizar el cortacésped. ◾ Limpie o sustituya las etiquetas de instrucciones o seguridad cuando sea necesario. Póngase en contacto con el departamento de atención al cliente de EGO o el centro de servicio técnico de EGO más cercano. Las reparaciones o sustituciones deberá efectuarlas un técnico cualiﬁcado. ◾ GUARDE ESTAS INSTRUCCIONES. Consúltelas con frecuencia y utilícelas para instruir a otras personas que vayan a utilizar esta herramienta. En caso de prestar esta herramienta a terceros, proporcióneles también estas instrucciones para evitar un uso incorrecto y posibles lesiones. USO Y CUIDADOS DE LA BATERÍA ◾ Para contribuir a la conservación de los recursos naturales, recicle o elimine la batería correctamente. Esta herramienta contiene una batería de ion de litio. Las normativas nacionales o locales prohíben la eliminación de baterías de ion de litio junto con la basura doméstica. Consulte a su empresa municipal de recogida de basuras para obtener información acerca de las opciones disponibles para su reciclaje o eliminación. ◾ Después de quitar la batería para eliminarla o reciclarla, cubra los terminales de la batería con cinta adhesiva reforzada. No intente destruir o desmontar la batería, ni retirar ninguno de sus componentes. Las baterías de ion de litio deben reciclarse o eliminarse correctamente. Además, no toque nunca los terminales con objetos metálicos ni con partes del cuerpo, ya que podría provocar un cortocircuito. Manténgala fuera del alcance de niños. Si no se tienen en cuenta estas advertencias, puede producirse un incendio o lesiones graves. ◾ EN CONDICIONES DE USO INTENSO, ES POSIBLE QUE SE PRODUZCA UNA FUGA DE LÍQUIDO DE LA BATERÍA. EVITE EL CONTACTO. ENJUAGUE CON AGUA SI SE PRODUCE UN CONTACTO ACCIDENTAL. SI EL LÍQUIDO ENTRA CON CONTACTO CON LOS OJOS, SOLICITE ATENCIÓN MÉDICA. El líquido que emana de la batería puede provocar irritaciones o quemaduras. ESPECIFICACIONES Número de modelo LM1700ELM1700E-SPSistema de autopropulsiónNo SíTensión56 V 56 V Temperatura de funcionamiento recomendada:0°C-40°C 0°C-40°CTemperatura de almacenamiento recomendada:-20°C-70°C -20°C-70°CTemperatura ambiente óptima de recarga5°C-40°C 5°C-40°CVelocidad sin carga 3000/min 3000/minAltura de corte 20-80mm 20-80mmPosiciones de la altura de corte Tamaño de la plataforma46cm 46cm Anchura de corte 42cm 42cmCapacidad de la bolsa colectora de hierba55l 55lCORTACÉSPED INALÁMBRICO CON BATERÍA DE ION DE LITIO DE 56 VOLTIOS — LM1700E/LM1700E-SP58

Peso del cortacésped (sin la batería ni el adaptador para triturado)22 kg 24 kgModelo de cuchilla AB1701 AB1701Freno de la cuchilla SÍ SÍNivel de potencia acústica medido L

91,3 dB(A) K=1,79 dB(A)91,3 dB(A) K=1,79 dB(A)Nivel de presión acústica medido a la altura del oído del usuario L 77,8 dB(A) K=3 dB(A)77,8 dB(A) K=3 dB(A)Nivel de potencia acústica garantizado L

(medido conforme a los requisitos de la Directiva 2000/14/CE)95 dB(A) 95 dB(A)Evaluación de la vibración a

◾ El valor de vibración total ha sido medido de acuerdo con el método de prueba estándar y se puede utilizar para comparar herramientas. ◾ El valor total de vibración declarado se puede usar además en una evaluación preliminar del grado de exposición. AVISO: Las vibraciones generadas durante el uso real de la herramienta eléctrica pueden diferir del valor declarado en función de la manera en que se utilice. Como protección, el usuario debería utilizar guantes y protectores auditivos en condiciones reales de uso.

NOMBRE DE LA PIEZA CANTIDADCortacésped Colector de hierba Llave de seguridad Manual del usuario

(Fig. A y B y C) 1. Conjunto del manillar2. Interruptor de palanca3. Botón de seguridad4. Manillar5 Indicador de depósito de hierba lleno6. Asa de la bolsa colectora de hierba7. Trampilla de descarga trasera8. Empuñadura trasera9. Tapa de la batería10. Rueda delantera11. Plataforma de corte12. Faros tipo LED13. Rueda trasera14. Palanca de ajuste de la altura de corte15. Bolsa colectora de hierba16. Palanca de ajuste rápido17. Tubo lateral18. Abrazadera de bloqueo del manillar19. Mando de control de la velocidad de la autopropulsión20. Interruptor del embrague (palanca de conmutación)21. Tubo lateral22. Interruptor de la autopropulsión23. Ranura para la llave de seguridad24. Botón de liberación de la batería25. Conmutador de los faros tipo LED26. Indicador de potencia FUNCIONAMIENTO MONTAJE DE LA BOLSA COLECTORA DE HIERBA 1) Instale en el bastidor los dos clips laterales y el clip inferior (ﬁg. D).D-1 Clip inferior D-3 Clips lateralesD-2 Bastidor2) Alinee los bordes con las ranuras de montaje de la tapa de la bolsa y presione el borde hacia abajo hasta que se oiga un "clic" (ﬁg. E).E-1 Ranuras E-3 Tapa de la bolsaE-2 Ranura de montaje AVISO: En condiciones normales de uso, el material de la bolsa se desgasta. Para reducir el riesgo de lesiones, examine con frecuencia el conjunto de la bolsa y cámbiela si hay signos de desgaste o deterioro. Utilice únicamente bolsas colectoras fabricadas para este cortacésped.CORTACÉSPED INALÁMBRICO CON BATERÍA DE ION DE LITIO DE 56 VOLTIOS — LM1700E/LM1700E-SP 59

ADVERTENCIA: No intente poner en marcha el cortacésped hasta que el manillar esté correctamente bloqueado en una de sus tres posiciones de uso predeterminadas (POSICIÓN ALTA DE FUNCIONAMIENTO, POSICIÓN MEDIA DE FUNCIONAMIENTO o POSICIÓN BAJA DE FUNCIONAMIENTO). El cortacésped se suministra con el manillar en la posición plegada y BLOQUEADA PARA EL ALMACENAMIENTO (ﬁg. F).

1) Mantenga presionada la palanca de ajuste rápido para

liberar el manillar de la POSICIÓN BLOQUEADA PARA EL ALMACENAMIENTO.

2) Levante el manillar de la posición plegada y después

suelte la palanca. Con suavidad, eleve el manillar hasta que se oiga y se note que el pasador de bloqueo ha encajado en una de las distintas posiciones, como se muestra en la ﬁg. G. Fig. G, ver abajo la descripción de las piezas: G-1 Posición bloqueada para almacenamiento G-4 Posición media de funcionamiento G-2 Posición para poder colocar o retirar la bolsa colectora de hierba G-5 Posición alta de funcionamiento G-3 Posición máxima elevada para utilización normal de la herramienta G-6 Nivel de ajuste de la altura de corte INSTALACIÓN DE LA BOLSA COLECTORA DE HIERBA ADVERTENCIA: No realice nunca ajustes en el cortacésped sin parar antes el motor, quitar la llave de seguridad y esperar a que la cuchilla deje de girar. AVISO: Instale todos los accesorios en el cortacésped antes de utilizarlo. ◾ Cómo instalar o quitar la bolsa colectora de hierba (g. H1 y H2) Inserte el tablero de la bolsa colectora de hierba en el cortacésped y cuelgue la bolsa en el aparato. AVISO: Retire el adaptador para triturado del cortacésped (se vende por separado) antes de colocar la bolsa colectora de hierba. ◾ Cómo instalar o quitar el adaptador para triturado (g. I) Levante la trampilla de descarga trasera e inserte el adaptador para triturado en el cortacésped. Para quitarlo, tire de él. Por último, suelte la trampilla de descarga trasera. AJUSTE DE LA ALTURA DE CORTE (g. G) ADVERTENCIA: Mantenga los pies apartados de la plataforma de corte al ajustar la altura. El cortacésped puede ajustarse a 7 alturas de corte entre 20 mm y 80 mm. Seleccione la altura de corte adecuada según el tipo y estado de la hierba. AVISO: Cuando desplace la herramienta, asegúrese de que la altura de corte esté ajustada a la posición 3 o superior. De lo contrario, podría dañarse la cuchilla. INSTALAR/QUITAR LA BATERÍA (Fig. J) CARGUE LA BATERÍA ANTES DEL PRIMER USO. ADVERTENCIA: Si alguna pieza falta o está rota, no intente instalar la batería en el cortacésped ni ponerlo en marcha hasta haber sustituido las piezas rotas o instalado las que faltan. De lo contrario, podrían producirse lesiones graves. ◾ Instalación Empuje la batería en el compartimento de la batería hasta que se oiga un "clic". ◾ Retirada Pulse el botón de liberación de la batería en el compartimento de la batería. Fig. J, ver abajo la descripción de las piezas: J-1 Llave de seguridad J-2 Ranura para la llave de seguridad J-3 Botón de liberación de la batería AVISO: Asegúrese de que la lengüeta del cortacésped enganche en su lugar y la batería esté sujeta en el cortacésped antes de ponerlo en marcha. PUESTA EN MARCHA Y PARADA DEL CORTACÉSPED ADVERTENCIA: Es posible que, al utilizar el cortacésped, salgan despedidos objetos que podrían causar lesiones oculares graves al usuario y a otras personas. Por lo tanto, lleve siempre gafas de seguridad cuando utilice el cortacésped y cuando realice ajustes o reparaciones. ADVERTENCIA: No utilice el cortacésped bajo la lluvia.CORTACÉSPED INALÁMBRICO CON BATERÍA DE ION DE LITIO DE 56 VOLTIOS — LM1700E/LM1700E-SP60

ADVERTENCIA: Asegúrese de que las personas y los animales domésticos se mantengan a una distancia mínima de 30 metros de la zona donde se esté utilizando el cortacésped. ADVERTENCIA: La cuchilla continúa girando durante unos segundos después de haber apagado el cortacésped. Espere a que el motor o la cuchilla hayan dejado de girar antes de volver a poner en marcha el aparato. No encienda y apague rápidamente el cortacésped.

Para evitar la puesta en marcha accidental o el uso no autorizado del cortacésped inalámbrico, se ha incorporado en su diseño una llave de seguridad extraíble. El cortacésped se desactivará totalmente en cuanto se saque la llave de seguridad. PELIGRO: Mientras gira, la cuchilla puede provocar lesiones graves. Para evitar lesiones graves, quite la llave de seguridad del cortacésped cuando esté sin vigilancia o cuando vaya a realizar ajustes, limpieza, mantenimiento, transporte, elevación o almacenamiento. AVISO: No será posible poner en marcha el motor si no se cumple lo siguiente: ◾ El manillar está bloqueado en una de las tres posiciones de funcionamiento, ver AJUSTE DEL MANILLAR PLEGABLE. ◾ Los tubos laterales están totalmente extendidos (ﬁg. K). ◾ Ambas abrazaderas verdes de bloqueo del manillar están correctamente cerradas (ﬁg. L). PRECAUCIÓN: No intente nunca anular la función del botón de seguridad o del interruptor del embrague. Puesta en marcha (g. M1 y M2) AVISO: Para evitar lesiones graves, le recomendamos que ponga en marcha el cortacésped con la función de autopropulsión desactivada. ARRANQUE DEL CORTACÉSPED CON LA FUNCIÓN DE AUTOPROPULSIÓN ACTIVADA (g. M1)

1) Conecte la batería al cortacésped, inserte la llave de

seguridad en la ranura para la llave y cierre la tapa de la batería.

2) Tal como se muestra en la ﬁg. M1, presione hacia

abajo el botón de seguridad.

3) Tire hacia arriba del interruptor del embrague hasta

el manillar y suelte el botón de seguridad.

4) Presione uno de los interruptores de la

5) Con la autopropulsión y el botón de seguridad

presionados, gire el mando de control de la velocidad de la autopropulsión hasta que se oiga un "clic". ARRANQUE DEL CORTACÉSPED CON LA FUNCIÓN DE AUTOPROPULSIÓN DESACTIVADA (g. M2)

1) Conecte la batería al cortacésped, inserte la llave de

seguridad en la ranura para la llave y cierre la tapa de la batería.

2) Tal como se muestra en la ﬁg. M2, presione hacia

abajo el botón de seguridad.

3) Con el botón de seguridad presionado, tire hacia

arriba del interruptor del embrague hasta el manillar y suelte el botón de seguridad. Parada (g. N)

1) Suelte totalmente el interruptor del embrague.

2) El freno eléctrico incorporado en el mecanismo

automático de frenado detendrá la rotación de la cuchilla en el transcurso de 3 segundos después de soltar el interruptor del embrague.

3) Gire el mando de control de la velocidad de la

autopropulsión hasta que ya no se pueda girar más.

SISTEMA DE AUTOPROPULSIÓN DE VELOCIDAD

VARIABLE (solo en el modelo LM1700E-SP) El cortacésped LM1700E-SP está equipado con una función de autopropulsión de velocidad variable. Este sistema es independiente del interruptor de encendido/apagado de la cuchilla; no depende del giro de la cuchilla. Para utilizar el sistema sin rotación de la cuchilla (ﬁg. O1):

1) Presione uno de los interruptores de la

2) Gire el mando de control de la velocidad de la

autopropulsión hasta que se oiga un "clic". Para desactivar la autopropulsión, suelte el interruptor de la autopropulsión y gire el mando de control de la velocidad de la autopropulsión hasta que ya no se pueda girar más. (Fig. O2) ADVERTENCIA: Para reducir el riesgo de lesiones, no anule nunca el funcionamiento del interruptor o del sistema de autopropulsión. Use la autopropulsión solo para el fin previsto. FAROS LED (g. A-12) Pulse el interruptor 1 s (ﬁg. C-26) para encender o apagar los faros LED situados en la parte frontal del compartimento de la batería.CORTACÉSPED INALÁMBRICO CON BATERÍA DE ION DE LITIO DE 56 VOLTIOS — LM1700E/LM1700E-SP 61

INDICADOR DE DEPÓSITO DE HIERBA LLENO (Fig. P1 y P2) LA BOLSA COLECTORA DE HIERBA NO ESTÁ LLENA (ﬁg. P1). LA BOLSA COLECTORA DE HIERBA ESTÁ LLENA (ﬁg. P2). Pare el cortacésped y quite la batería. Limpie la bolsa colectora de hierba.

INDICADOR DE POTENCIA DEL CORTACÉSPED

(Fig. Q) El cortacésped está equipado con un indicador de potencia que señala el nivel de carga de la batería y el estado de funcionamiento del cortacésped. El indicador de potencia se enciende cuando la cuchilla está girando o cuando los faros LED están encendidos. Fig. Q, ver abajo la descripción de las piezas: Q-1 Indicador de potencia Indic-ador de pote- ncia en el corta-cés- ped Signicado Acción Encendido en verde El cortacésped funciona correctamente Ninguna Parp-ad-ea- ndo en verde La abrazadera de bloqueo del tubo del manillar/la palanca de ajuste rápido no está activada correctamente Vuelva a activar la abrazadera de bloqueo del tubo del manillar/la palanca de ajuste rápido Parp-ade-an- do en rojo La batería está agotada Apague el cortacésped y cargue la batería Naranja ﬁjo El cortacésped se ha sobrecalentado Quite la batería del cortacésped y póngalos a la sombra. Deje que se enfríen como mínimo durante 15 minutos Parp-ad- ea-ndo en nar-anja El cortacésped se ha sobrecargado Ralentice el ritmo de corte o eleve la altura de corte para disminuir la carga Parp-ad-ea- ndo alte-rna- tiv-am-ente en rojo y verde Límite de tiempo de comunicación Póngase en contacto con EGO

PROTECCIÓN CONTRA SOBRECARGA DEL

CORTACÉSPED Para evitar condiciones de sobrecarga, no trate de cortar demasiada cantidad de hierba de una sola pasada. Ralentice el ritmo de corte o eleve la altura de corte. El cortacésped lleva incorporado un circuito de protección contra sobrecarga. Si el cortacésped se sobrecarga, el motor se parará y el indicador de potencia en el cortacésped parpadeará de color naranja. Quite la batería del cortacésped. Compruebe si se ha acumulado hierba debajo de la plataforma y límpiela en caso necesario. A continuación instale la batería y vuelva a arrancar el cortacésped.

PROTECCIÓN POR SOBRECALENTAMIENTO DE LA

BATERÍA El calor se disipa más despacio cuando hace mucho calor. Si la temperatura de la batería supera los 70 °C durante el uso, el circuito de protección apagará inmediatamente el cortacésped para proteger la batería de posibles daños. El indicador de potencia del cortacésped se encenderá de color naranja y el LED de la batería parpadeará de color naranja. Suelte la palanca del interruptor del embrague, espere a que la batería se haya enfriado hasta alcanzar unos 67 °C y vuelva a poner en marcha el cortacésped. MANTENIMIENTO ADVERTENCIA: Para evitar lesiones graves, quite siempre la llave de seguridad del cortacésped antes de limpiarlo, de realizar tareas de mantenimiento o de transportarlo. ADVERTENCIA: Cuando repare el aparato, utilice solo piezas idénticas a las originales. La utilización de otras piezas podría suponer un peligro o causar daños en el producto. Para garantizar la seguridad y fiabilidad del aparato, las reparaciones y sustituciones debe realizarlas únicamente un técnico cualificado. MANTENIMIENTO GENERAL ADVERTENCIA: Saque siempre la llave de seguridad y la batería antes de reparar o transportar el cortacésped. Deberá limpiarse la superﬁcie inferior de la plataforma del cortacésped después de cada uso, ya que se acumulan recortes de hierba, hojas, suciedad y otros residuos. Elimine cualquier acumulación de hierba encima o alrededor del eje de accionamiento y del ventilador del motor (no utilice agua). Limpie el cortacésped con un paño húmedo.CORTACÉSPED INALÁMBRICO CON BATERÍA DE ION DE LITIO DE 56 VOLTIOS — LM1700E/LM1700E-SP62

DESMONTAJE/INSTALACIÓN DE LA CUCHILLA

ADVERTENCIA: Protéjase siempre las manos utilizando guantes gruesos o envolviendo los filos cortantes en paños u otros materiales cuando realice trabajos de mantenimiento en la cuchilla del cortacésped. Quite siempre la batería antes de reparar o transportar el cortacésped. ◾ Para quitar la cuchilla, consulte la g. R1. AVISO: Si el tornillo gira con el eje del motor al aflojarlo, gire manualmente el ventilador para alinear los orificios del ventilador con los de la cuchilla, y coloque otra varilla metálica en los orificios alineados (fig. R2). ◾ Montaje de la cuchilla Siguiendo el orden de montaje indicado en la ﬁg. S, con la cuchilla del ventilador indicando hacia la plataforma y el lado impreso de la cuchilla hacia fuera, alinee los oriﬁcios del ventilador con los oriﬁcios de la cuchilla (ﬁg. T) y apriete la cuchilla como se muestra en la ﬁg. U. Fig. R2 y S, ver abajo la descripción de las piezas: R2-1 Estabilizador 1 S-2 Brida interiorR2-2 Estabilizador 2 S-3 CuchillaR2-3 Llave de tuercas de 14 mmS-4 Brida exteriorS-1 Ventilador S-5 Tornillo AVISO: El par de apriete recomendado para el tornillo de la cuchilla es de 49 a 59 Nm.

ALMACENAMIENTO DEL CORTACÉSPED

◾ Quite la batería del cortacésped y guárdela en un lugar fresco, seco y limpio. No la guarde junto a materiales corrosivos, como fertilizantes o sal gema. ◾ Almacene el cortacésped en un espacio cubierto, cerrado, fresco y seco, fuera del alcance de niños. ◾ No cubra el cortacésped con una funda de plástico gruesa. Las fundas de plástico acumulan humedad alrededor del cortacésped, provocando óxido y corrosión. ◾ El cortacésped se puede guardar en posición vertical u horizontal. (Fig. V y W). ADVERTENCIA: Si el cortacésped se inclinar desde la posición vertical, pueden producirse daños o lesiones. Mantenga siempre el cortacésped en una posición estable y fuera del alcance de niños cuando lo almacene verticalmente. Si es posible, almacénelo en posición horizontal. Protección del medio ambiente ¡No elimine aparatos eléctricos, cargadores de baterías, acumuladores recargables o baterías junto con los desperdicios domésticos!Tanto la Directiva europea 2012/19/UE sobre la eliminación de aparatos eléctricos y electrónicos inservibles como la Directiva europea 2006/66/CE sobre la eliminación de baterías o acumuladores defectuosos o agotados estipulan que dichos elementos deben ser objeto de una recogida selectiva.Si los aparatos eléctricos acabaran tirándose a vertederos o basureros, podrían desprender sustancias perjudiciales que llegarían a contaminar las capas freáticas y entrar en la cadena alimenticia, con el consecuente peligro para la salud y calidad de vida humana.CORTACÉSPED INALÁMBRICO CON BATERÍA DE ION DE LITIO DE 56 VOLTIOS — LM1700E/LM1700E-SP 63

SOLUCIÓN DE PROBLEMAS

ADVERTENCIA: Retire siempre la llave de seguridad y el acumulador antes de efectuar reparaciones en el cortacésped o proceder a transportarlo. Proteja siempre sus manos utilizando guantes gruesos o envolviendo los ﬁlos cortantes en paños u otros materiales cuando lleve a cabo cualquier operación de mantenimiento en la cuchilla del cortacésped.

ANOMALÍA CAUSA SOLUCIÓN

El cortacésped no se pone en marcha. ◾ El acumulador está agotado. ◾ Recargue el acumulador. ◾ El acumulador no está montado en su lugar en el compartimento del acumulador. ◾ Conecte el acumulador al cortacésped y presiónelo hasta oír un clic. ◾ El acumulador o el circuito del cortacésped se han sobrecalentado. (El testigo de carga del acumulador en el cortacésped permanecerá encendido en ámbar durante 10 segundos) ◾ Espere a que el acumulador o el cortacésped se hayan enfriado lo suﬁciente hasta que su temperatura sea inferior a 67°C. ◾ Los tubos laterales no están totalmente extendidos y las abrazaderas no están en su posición bloqueada. ◾ Extienda totalmente los tubos laterales del manillar y cierre ambas abrazaderas. ◾ El manillar no se encuentra en ninguna de sus dos posiciones de funcionamiento. ◾ Ajuste el manillar a una de sus dos posiciones de funcionamiento. ◾ La plataforma del cortacésped está obstruida con restos de hierba y suciedad. ◾ Limpie la plataforma del cortacésped y asegúrese de que la cuchilla gira libremente.El cortacésped no corta de manera uniforme. ◾ La cuchilla está embotada. ◾ Aﬁle o sustituya la cuchilla. ◾ La altura de corte no está correctamente ajustada. ◾ Eleve la plataforma a una posición que permita una mayor altura de corte. ◾ La cuchilla no está correctamente instalada. ◾ Vuelva a instalar correctamente la cuchilla. Consulte el apartado titulado "MONTAJE DE LA CUCHILLA" que se incluye en este manual.CORTACÉSPED INALÁMBRICO CON BATERÍA DE ION DE LITIO DE 56 VOLTIOS — LM1700E/LM1700E-SP64

ANOMALÍA CAUSA SOLUCIÓN

El cortacésped se detiene durante el uso. ◾ El acumulador está agotado. ◾ Recargue el acumulador. ◾ El cortacésped está sobrecargado. ◾ Aumente la altura de corte o ralentice su ritmo al cortar la hierba. ◾ La plataforma del cortacésped está obstruida con restos de hierba y suciedad. ◾ Retire cualquier acumulación de hierba o suciedad de la plataforma del cortacésped. Aumente la altura de corte o corte una menor anchura de césped. ◾ El acumulador o el circuito del cortacésped se han sobrecalentado. (El testigo de carga del acumulador en el cortacésped permanecerá encendido en ámbar durante 10 segundos). ◾ Espere a que el acumulador o el cortacésped se hayan enfriado lo suﬁciente hasta que su temperatura sea inferior a 67°C. ◾ Los tubos laterales se han replegado ligeramente debido a la fuerza de empuje ejercida en el manillar. ◾ Abra las abrazaderas de bloqueo. Extienda totalmente los tubos laterales y vuelva a cerrar las abrazaderas para bloquearlas.El cortacésped no tritura correctamente la hierba. ◾ Hay recortes de hierba húmeda adheridos en la superﬁcie inferior de la plataforma de corte. ◾ Espere a que la hierba esté seca antes de cortar el césped. ◾ El cortacésped está ajustado para cortar una elevada cantidad de hierba en cada pasada. ◾ Eleve la plataforma a una posición que permita una mayor altura de corte.La herramienta vibra en exceso ◾ La cuchilla está suelta. ◾ Apriete el tornillo de ﬁjación de la cuchilla. ◾ La cuchilla está desequilibrada. ◾ Equilibre la cuchilla según las instrucciones proporcionadas en el manual. ◾ La cuchilla está doblada. ◾ Sustituya la cuchilla por otra nueva. ◾ El eje del motor está doblado. ◾ Póngase en contacto con el servicio de asistencia técnica.Resulta imposible cerrar las abrazaderas de bloqueo del manillar en su posición correcta. ◾ Los tubos laterales no están totalmente extendidos. ◾ Extienda totalmente los tubos laterales y vuelva a cerrar las abrazaderas para bloquearlas. GARANTÍA

POLITICA DE GARANTÍA EGO

Por favor visite nuestra página web egopowerplus.com para los terminos y las condiciones completas de la politica de garantía EGO.MÁQUINA DE CORTAR RELVA SEM FIOS DE IÃO DE LÍTIO DE 56 VOLTS — LM1700E/LM1700E-SP 65

1) Liberte por completo o interruptor de asa.

AVISO: Se a máquina de cortar relva se inclinar, isso pode dar origem a danos na máquina ou ferimentos pessoais. Mantenha sempre a máquina de cortar relva estável e fora do alcance de crianças quando estiver na vertical. Se possível, deite-a para armazenamento. Protección del medio ambiente ¡No elimine aparatos eléctricos, cargadores de baterías, acumuladores recargables o baterías junto con los desperdicios domésticos! Tanto la Directiva europea 2012/19/UE sobre la eliminación de aparatos eléctricos y electrónicos inservibles como la Directiva europea 2006/66/CE sobre la eliminación de baterías o acumuladores defectuosos o agotados estipulan que dichos elementos deben ser objeto de una recogida selectiva. Si los aparatos eléctricos acabaran tirándose a vertederos o basureros, podrían desprender sustancias perjudiciales que llegarían a contaminar las capas freáticas y entrar en la cadena alimenticia, con el consecuente peligro para la salud y calidad de vida humana.MÁQUINA DE CORTAR RELVA SEM FIOS DE IÃO DE LÍTIO DE 56 VOLTS — LM1700E/LM1700E-SP78

TSOLUCIÓN DE PROBLEMAS

ANOMALÍA CAUSA SOLUCIÓN

El cortacésped no se pone en marcha. ◾ El acumulador está agotado. ◾ Recargue el acumulador. ◾ El acumulador no está montado en su lugar en el compartimento del acumulador. ◾ Conecte el acumulador al cortacésped y presiónelo hasta oír un clic. ◾ El acumulador o el circuito del cortacésped se han sobrecalentado. (El testigo de carga del acumulador en el cortacésped permanecerá encendido en ámbar durante 10 segundos) ◾ Espere a que el acumulador o el cortacésped se hayan enfriado lo suﬁciente hasta que su temperatura sea inferior a 67°C. ◾ Los tubos laterales no están totalmente extendidos y las abrazaderas no están en su posición bloqueada. ◾ Extienda totalmente los tubos laterales del manillar y cierre ambas abrazaderas. ◾ El manillar no se encuentra en ninguna de sus dos posiciones de funcionamiento. ◾ Ajuste el manillar a una de sus dos posiciones de funcionamiento. ◾ La plataforma del cortacésped está obstruida con restos de hierba y suciedad. ◾ Limpie la plataforma del cortacésped y asegúrese de que la cuchilla gira libremente.El cortacésped no corta de manera uniforme. ◾ La cuchilla está embotada. ◾ Aﬁle o sustituya la cuchilla. ◾ La altura de corte no está correctamente ajustada. ◾ Eleve la plataforma a una posición que permita una mayor altura de corte. ◾ La cuchilla no está correctamente instalada. ◾ Vuelva a instalar correctamente la cuchilla. Consulte el apartado titulado "MONTAJE DE LA CUCHILLA" que se incluye en este manual.MÁQUINA DE CORTAR RELVA SEM FIOS DE IÃO DE LÍTIO DE 56 VOLTS — LM1700E/LM1700E-SP 79

ANOMALÍA CAUSA SOLUCIÓN

POLITICA DE GARANTÍA EGO

Por favor visite nuestra página web egopowerplus.com para los terminos y las condiciones completas de la politica de garantía EGO.TOSAERBA A BATTERIA LI-ION 56 VOLT — LM1700E/LM1700E-SP80
