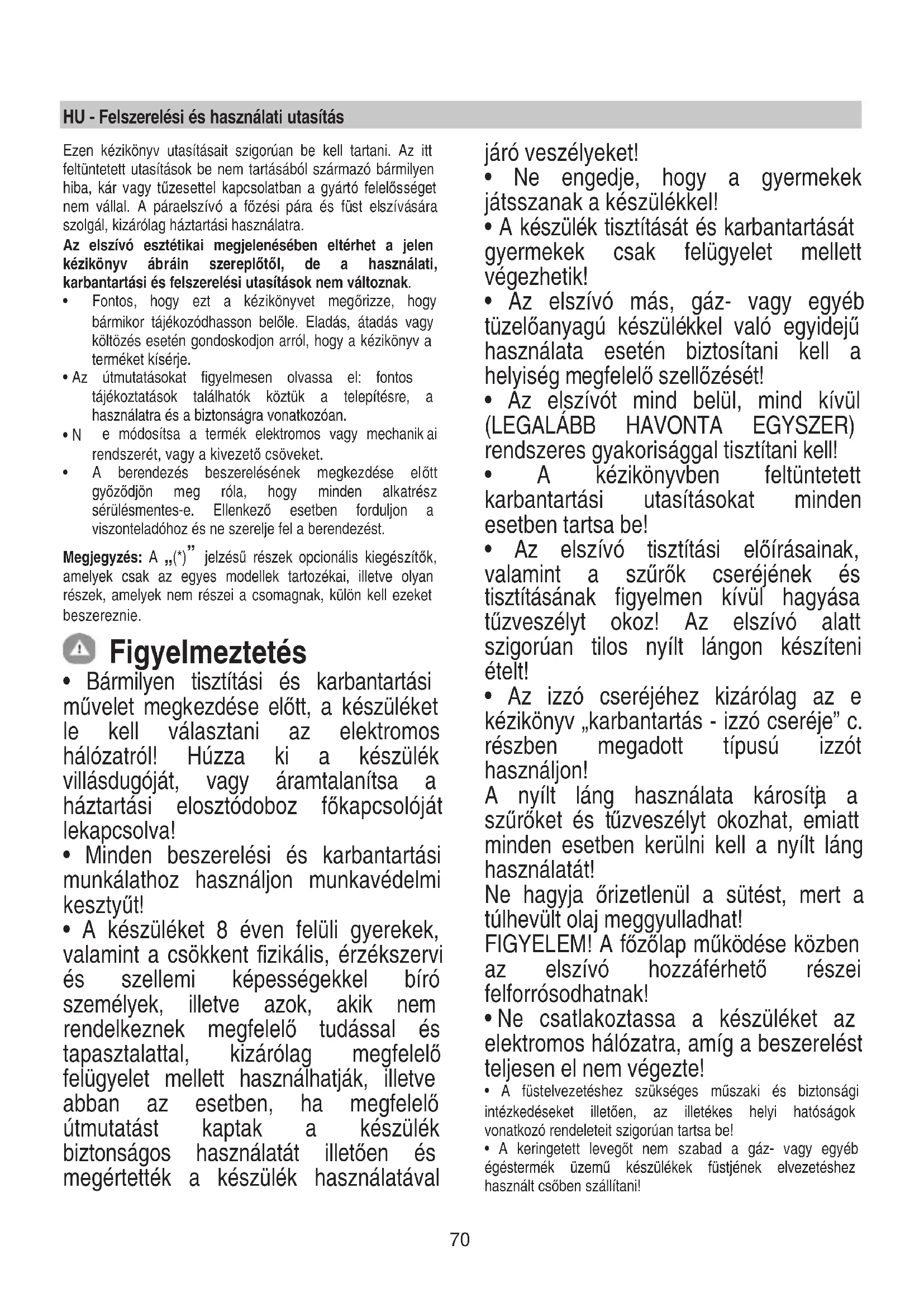

Ak by osvetlenie nefungovalo, skôr ako zavoláte servis overte správne nasadenie žiaroviek do sedla.70 HU - Felszerelési és használati utasítás Ezen kézikönyv utasításait szigorúan be kell tartani. Az itt feltüntetett utasítások be nem tartásából származó bármilyen hiba, kár vagy tĦzesettel kapcsolatban a gyártó felelĘsséget nem vállal. A páraelszívó a fĘzési pára és füst elszívására szolgál, kizárólag háztartási használatra. Az elszívó esztétikai megjelenésében eltérhet a jelen kézikönyv ábráin szereplętęl, de a használati, karbantartási és felszerelési utasítások nem változnak.

• Fontos, hogy ezt a kézikönyvet megĘrizze, hogy bármikor tájékozódhasson belĘle. Eladás, átadás vagy költözés esetén gondoskodjon arról, hogy a kézikönyv a terméket kísérje.

• Az útmutatásokat figyelmesen olvassa el: fontos tájékoztatások találhatók köztük a telepítésre, a használatra és a biztonságra vonatkozóan.

• N e módosítsa a termék elektromos vagy mechanik

rendszerét, vagy a kivezetĘ csöveket.

• A berendezés beszerelésének megkezdése elĘtt gyĘzĘdjön meg róla, hogy minden alkatrész sérülésmentes-e. EllenkezĘ esetben forduljon a viszonteladóhoz és ne szerelje fel a berendezést. Megjegyzés: A „(*)” jelzésĦ részek opcionális kiegészítĘk, amelyek csak az egyes modellek tartozékai, illetve olyan részek, amelyek nem részei a csomagnak, külön kell ezeket beszereznie. Figyelmeztetés

• Bármilyen tisztítási és karbantartási mĦvelet megkezdése elĘtt, a készüléket le kell választani az elektromos hálózatról! Húzza ki a készülék villásdugóját, vagy áramtalanítsa a háztartási elosztódoboz fĘkapcsolóját lekapcsolva!

• Minden beszerelési és karbantartási munkálathoz használjon munkavédelmi kesztyĦt!

• A készüléket 8 éven felüli gyerekek, valamint a csökkent ¿zikális, érzékszervi és szellemi képességekkel bíró személyek, illetve azok, akik nem rendelkeznek megfelelĘ tudással és tapasztalattal, kizárólag megfelelĘ felügyelet mellett használhatják, illetve abban az esetben, ha megfelelĘ útmutatást kaptak a készülék biztonságos használatát illetĘen és megértették a készülék használatával járó veszélyeket!

• Ne engedje, hogy a gyermekek játsszanak a készülékkel!

• A készülék tisztítását és karbantartását gyermekek csak felügyelet mellett végezhetik!

• Az elszívó más, gáz- vagy egyéb tüzelĘanyagú készülékkel való egyidejĦ használata esetén biztosítani kell a helyiség megfelelĘ szellĘzését!

• Az elszívót mind belül, mind kívül (LEGALÁBB HAVONTA EGYSZER) rendszeres gyakorisággal tisztítani kell!

• A kézikönyvben feltüntetett karbantartási utasításokat minden esetben tartsa be!

• Az elszívó tisztítási elĘírásainak, valamint a szĦrĘk cseréjének és tisztításának figyelmen kívül hagyása tĦzveszélyt okoz! Az elszívó alatt szigorúan tilos nyílt lángon készíteni ételt!

• Az izzó cseréjéhez kizárólag az e kézikönyv „karbantartás - izzó cseréje” c. részben megadott típusú izzót használjon! A nyílt láng használata károsítj a a szĦrĘket és tĦzveszélyt okozhat, emiatt minden esetben kerülni kell a nyílt láng használatát! Ne hagyja Ęrizetlenül a sütést, mert a túlhevült olaj meggyulladhat! FIGYELEM! A fĘzĘlap mĦködése közben az elszívó hozzáférhetĘ részei felforrósodhatnak!

• Ne csatlakoztassa a készüléket az elektromos hálózatra, amíg a beszerelést teljesen el nem végezte!

• A füstelvezetéshez szükséges mĦszaki és biztonsági intézkedéseket illetĘen, az illetékes helyi hatóságok vonatkozó rendeleteit szigorúan tartsa be!

• A keringetett levegĘt nem szabad a gáz- vagy egyéb égéstermék üzemĦ készülékek füstjének elvezetéshez használt csĘben szállítani!71

• Ne használja az elszívót helytelenül felszerelt lámpával, illetve ne hagyja azt lámpa nélkül, mert áramütést okozhat!

• Soha ne használja az elszívót felszerelt rostély nélkül!

Az elszívót SOHA ne használja tárolófelületként, hacsak az ilyen célra való használata nincs egyértelmĦen jelezve!

• Beszereléshez kizárólag a készülékhez mellékelt csavarokat használja! Amennyiben a csavar nem része a csomagnak, ügyeljen a megfelelĘ típusú csavarok beszerezésére

• A beszerelési útmutatóban feltüntetett, megfelelĘ hosszúságú csavarokat használjon!

• Kétség esetén kérjen tájékoztatást a szakszerviztĘl, vagy hasonló képesítésĦ személyzettĘl! FIGYELEM!

• A csa varok és rögzítĘ elemeknek nem az útmutató szerinti felhelyezése áramütés-veszélyt okozhat!

• Ne használja programozóval, idĘzítĘvel, különálló távirányítóval vagy bármilyen más olyan eszközzel, amelyik automatikusan kapcsol be. A készüléken található jelzés megfelel az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EC európai irányelvben (WEEE) foglalt elĘírásoknak. A hulladékká vált termék szabályszerĦ elhelyezésével Ön segít elkerülni a környezettel és az emberi egészséggel kapcsolatos azon esetleges negatív következményeket, amelyeket a termék nem megfelelĘ hulladékkezelése egyébként okozhatna. A terméken vagy a termékhez mellékelt dokumentumokon feltüntetett jelzés arra utal, hogy ez a termék nem kezelhetĘ háztartási hulladékként. Ehelyett a terméket a villamos és elektronikus berendezések újrahasznosítását végzĘ telephelyek valamelyikén kell leadni. Kiselejtezéskor a hulladékeltávolításra vonatkozó helyi környezetvédelmi elĘírások szerint kell eljárni. A termék kezelésével, hasznosításával és újrahasznosításával kapcsolatos bĘvebb tájékoztatásért forduljon a lakóhelye szerinti polgármesteri hivatalhoz, a háztartási hulladékok kezelését végzĘ társasághoz vagy ahhoz a bolthoz, ahol a terméket vásárolta. A berendezést a következĘ szabványoknak megfelelĘen tervezték, gyártották, és ellenĘrizték:

• Elektromágneses összeférhetĘség EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. A megfelelĘ használatot és a környezetre gyakorolt káros hatás mérséklését elĘsegítĘ javaslatok: Az elszívót a minimum sebességen kapcsolja be akkor, amikor a fĘzést megkezdi, és hagyja néhány percig üzemelni még azt követĘen is, hogy a fĘzést befejezte. A berendezést csak akkor kapcsolja nagyobb sebességfokozatra, ha a fĘzés közben nagy mennyiségĦ füst vagy gĘz keletkezik, és csak akkor használja az intenzív sebességet, ha arra ténylegesen szükség van. Cserélje ki a szénszĦrĘket akkor, amikor a berendezés jelzi ennek szükségességét, így biztosíthatja, hogy a készülék hatékonyan nyeli el a szagokat. A megfelelĘ szĦrĘképesség biztosítása érdekében cserélje ki a zsírszĦrĘt akkor, amikor a berendezés erre figyelmeztet. A hatékonyság növelése és a zajszint csökkentése érdekében tanácsos a jelen útmutató által megadott maximális csĘátmérĘket alkalmazni. Használat A páraelszívó a fĘzési pára és füst elszívására szolgál, kizárólag háztartási használatra. Az elszívót úgy tervezték, hogy kivezetett üzemmódban a szabadba történĘ kibocsátással, vagy filteres, keringtetett üzemmódban mĦködhessen. Beszívó A gĘzök kivezetése a gyĦjtĘkarimához rögzített elvezetĘ csövön történik. FIGYELEM! Kive zetĘcsĘ nincs a csomagban, külön kell azt megvennie. Az elvezetĘcsĘ átmérĘje az összekötĘ gyĦrĦ átmérĘjével azonos kell legyen FIGYELEM! Amennyiben az elszívó szénfilteres, szükséges annak kiemelése. Csatlakoztassa a páraelszívót a levegĘkimenettel (csatlakozó karima) azonos átmérĘjĦ kivezetĘ csĘhöz. A kisebb átmérĘjĦ csĘ használata az elszívás hatásfokának csökkenését és a készülék zajszintjének drasztikus növekedéséhez vezet. Ezért ezzel kapcsolatban felelĘsséget nem vállalunk. ! Minimális hosszúságú csĘvezetéket használjon. ! A csĘvezeték a lehetĘ legkevesebb hajlatta

rendelkezzen (maximális hajlásszög: 90°). ! Kerülje a csĘ deformálódását. Szħręverzió Az elszívott levegĘ zsírtalanításra, majd szagtalanításra kerül, mielĘtt a terembe visszaáramoltatásra kerülne. Az elszívó ilyen üzemmódban való használatához szükséges további, aktív szén alapú szĦrĘrendszer installálása.72 Felszerelés A fĘzĘkészülék felülete és a konyhai szagelszívó legalsó része közötti minimális távolság nem lehet kisebb, mint 45cm elektromos fĘzĘlap, és 65cm gáz vagy vegyes tüzelésĦ fĘzĘlap esetén. Ha a gázfęzęlap beszerelési utasításában ennél nagyobb távolság szerepel, azt kellfigyelembe venni. A telepítési rajzok szerint készítsen 6 furatot (Ø 8mm, 40 mm mély) a fúrósablonon megjelölt helyeken az elszívó és a kürtĘ konzoljai számára. A beszerelés után ellenĘrizze, hogy az elszívó és a kürtĘ megfelelĘen egy tengelybe esnek-e. A termék maximum 6 gázrózsás fęzęlaphoz használható! Villamos bekötés A hálózati feszültségnek azonosnak kell lennie a konyhai páraelszívó belsejében elhelyezett mĦszaki adattáblán feltüntetett feszültséggel. Ha az elszívó rendelkezik villásdugóval, csatlakoztassa egy hozzáférhetĘ helyen elhelyezett, az érvényben lévĘ szabványoknak megfelelĘ dugaszoló aljzathoz, akár a beszerelést követĘen is. Ha nem rendelkezik csatlakozódugóval (közvetlen csatlakozás a hálózathoz) vagy a dugaszoló aljzat nem hozzáférhetĘ, szereljen fel egy szabványos, kétpólusú megszakítót akár a beszerelést követĘen is, amely III. túláram-kategória esetén biztosítja a hálózatról való teljes leválasztását, a telepítési szabályoknak megfelelĘen. FIGYELEM! MielĘtt a z elszívó áramkörét visszaköti a hálózatba és ellenĘrzi, hogy az elszívó helyesen mĦködik-e, mindig ellenĘrizze azt is, hogy a hálózati vezeték beszerelése szabályos-e. Figyelem! A kockázatok megelĘzése érdekében a tápkábel cseréjét csak az engedéllyel rendelkezĘ mĦszaki szervizszolgálat végezheti! Felszerelés PMielętt a telepítést elkezdené:

• EllenĘrizze, hogy a megvásárolt termék a kiválaszott telepítési helynek megfelelĘ méretĦ-e.

• Vegye le az aktív szenes filtert/filtereket (*) ha van a gépen (lásd a vonatkozó bekezdést is). Ezt csak akkor kell visszaszerelni, ha az elszívót keringtetett üzemmódban kívánja használni.

• EllenĘrizze, hogy az elszívó belsejében nem maradtak-e (szállítási igények miatt) tartozékok (például csavarokat tartalmazó zacskók (*), garanciaokmány (*) stb.) ha igen, vegye ki és Ęrizze meg. Az elszívót a legtöbb falhoz/mennyezethez alkalmas rögzítĘ tiplikkel láttuk el. Mindazonáltal szakembert kérdezzen meg arról, alkalmasak-e az anyagok az adott falhoz/mennyezethez. A falnak/mennyezetnek elegendĘen erĘsnek kell lennie, hogy az elszívó súlyát megtartsa. Mħködése

ę seb ességfokozat (T1) Az elsĘ sebességfokozat aktiválásához nyomja meg a T1 gombot. Amikor a funkció aktív, a LED folyamatosan világít. A páraelszívó lekapcsolásához ismét nyomja meg a T1 gombot. Második sebességfokozat (T2) A második sebességfokozat aktiválásához nyomja meg a T2 gombot. Amikor a funkció aktív, a LED folyamatosan világít. A páraelszívó lekapcsolásához ismét nyomja meg a T2 gombot. Harmadik sebességfokozat és BOOSTER (intenzív fokozat) (T3) Ha a páraelszívó ki van kapcsolva, illetve az elsĘ vagy a második sebességfokozat aktív, a harmadik sebességfokozat a T3 gomb megnyomásával aktiválható. A LED folyamatosan világít. Ha ismét megnyomja a T3 gombot, bekapcsol a booster. A booster fokozatot csak akkor lehet bekapcsolni, ha a harmadik sebességfokozat már aktív. Ha a booster fokozat be van kapcsolva, a T3 gomb LED-je villogni kezd. A booster fokozat mĦködése közben a T1 vagy a T2 gomb megnyomásával az elsĘ vagy a második sebességfokozatra ugorhat, ekkor a booster (intenzív) fokozat kikapcsol, a kiválasztott sebességfokozat pedig bekapcsol. Amikor a booster fokozat be van kapcsolva, a páraelszívó lekapcsolásához ismét nyomja meg a T3 gombot. 5 perc után a booster fokozat automatikusan lekapcsol és automatikusan bekapcsol a harmadik sebességfokozat. Idęzítę (T4) Az idĘzítĘt akkor lehet bekapcsolni, amikor az elsĘ, a második vagy a harmadik sebességfokozat aktív. Ha a funkció be van kapcsolva, mind az idĘzítĘ (T4) LED-je, mind az elĘzĘleg kiválasztott sebességfokozat (T1/T2/T3) LED-je folyamatosan világít. Az idĘzítĘ idĘtartama a kiválasztott sebességfokozattól függ: ElsĘ sebességfokozat T1 = idęta rtama 20 per

Második sebességfokozat T2 = id ętartama 15 perc. Harmadik sebességfokozat: T3 = idętartama 10 perc. Az idĘzítĘt nem lehet bekapcsolni, ha a booster fokozat aktív. Az idĘtartam lejártával a páraelszívó kikapcsol. Amikor egy sebességfokozat idĘzített, a kívánt sebességfokozat gombjának megnyomásával egy másik sebességfokozatra ugorhat, ez a mĦvelet lekapcsolja az idĘzítĘt. Amikor egy sebességfokozat idĘzített, az idĘzítĘt a T4 gomb megnyomásával vagy a másik két, nem aktív sebességfokozat egyikének megnyomásával lehet lekapcsolni. A páraelszívó lekapcsolásához ismét nyomja meg azt a sebességfokozatot, amelyre elĘzĘleg alkalmazta az idĘzítést.73 Világítás (T5) A világítást a T5 gomb megnyomásával bármikor aktiválhatja. Amikor a funkció aktív, a LED folyamatosan világít. A szħrę beállítása A szĦrĘ jelzĘinek be- és kikapcsolását csak kikapcsolt állapotban lévĘ páraelszívóval lehet elvégezni. A beállítás menüjébe lépéshez nyomja meg hosszan a T2+T3 gombokat, ha belépett a menübe, a T1 villogni kezd. Az alapértelmezett beállítás:

zsírszħrę jelzĘ (T2) világít, tehát aktív;

szagszħrę jelzĘ (T3) ki van kapcsolva, tehát nem aktív. A T2 gomb bekapcsolja/kikapcsolja a zsírszĦrĘ jelzĘjét. A T3 gomb bekapcsolja/kikapcsolja a szagszĦrĘ jelzĘjét. A menübĘl kilépéshez nyomja meg hosszan a T1 gombot vagy várjon 10 másodpercet A szħrę visszaállítása A páraelszívó rendszeres idĘközönként jelzi, hogy a szĦrĘkön karbantartást kell végezni: zsírszĦrĘ 40 óránként; szagszĦrĘ 160 óránként. Ilyenkor ha a felhasználó a kikapcsolt páraelszívó bármelyik gombját megérinti, a felület 10 másodpercen keresztül két típusú feladatot jelez: ha a T1+T2 villog: zsírszħrę karbantartása; ha a T1+T3 villog: szagszħrę karbantartása. A 10 másodperc során a T1+T2 gombok megnyomásával

szaállítható a zsírszĦrĘ, a T1+T3 gombok megnyomásával pedig visszaállítható a szagszĦrĘ. A visszaállítás végén a gomb-kombinációk gyorsan villognak kétszer. A felület most már a szokásos módon mĦködik. Figyelem: A 10 másodperc során a páraelszívó rendeltetésszerĦen mĦködik, de a sebességfokozatokat jelzĘ gombokon nem látható visszajelzés. Ha a 10 másodperc során nem végez mĦveleteket, a LED-ek nem villognak tovább és a vizuális visszajelzések visszatérnek a normál mĦködéshez. Karbantartás Tisztítás A tisztításhoz KIZÁRÓLAG semleges folyékony mosószerrel átitatott nedves ruhát használjon. A TISZTÍTÁSHOZ NINCS SZÜKSÉG SEMMMILYEN ESZKÖZRE. Kerülje a súrolószert tartalmazó mosószerek használatát. NE HASZNÁLJON ALKOHOLT! Zsírszħrę filter ábra 11 Visszatartja a fęzésbęl eredę zsírrészecskéket. Havonta egyszer nem agresszív tisztítószerrel, kézzel vagy mosogatógépben, alacsony hĘfokon és rövid ciklussal el kell mosogatni. Mosogatógépben történĘ mosogatás a zsírszĦrĘ elszínezĘdését okozhatja, de ez nem változtat hatékonyságán. A zsírszĦrĘ filter leszereléséhez húzza meg a rugós horgot. Szénfilter (csak keringtetett változat esetén) Magában tartja a fęzésbęl származó kellemetlen szagokat. Köralakú szénfilter A motorforgató védĘrács takarásához mindkét oldalra helyezzen fel egyet, majd forgassa az óramutató járásával megegyezĘ irányban. Szétszereléshez forgassa az óramutató járásával ellentétes irányban. A szénfilter telítĘdése többé vagy kevésbé hosszú idĘ alatt történik meg, a tĦzhely típusától és a zsírszĦrĘ tisztogatásának rendszerességétĘl függĘen. Mindenképpen cserélni kell a betétet legalább négyhavonként. NEM lehet kimosni vagy regenerálni ábra 12a Mosható aktív szénfilter. A szénfiltert kéthavonta (vagy amikor a filter telítĘdést jelzĘ rendszer – ha van ilyen az Ön készülékén – jelzi ennek szükségeségét) ki lehet mosni melegvíz és megfelelĘ mosószer segítségével, vagy mosogatógépben 65°C hĘfokon (mosogatógépben történĘ mosogatás esetén futtasson le egy teljes mosogatási ciklust, de más edény ne legyen a gépben). A filter károsítása nélkül távolítsa el a fölösleges vizet, majd helyezze 10 percre a sütĘbe 100°C hĘmérsékleten, ezzel teljesen kiszárítja. A filterpaplant 3 évenként kell újra cserélni, valamint bármikor, ha megsérül. ábra 12b Égęcsere ábra 10 Bármilyen karbantartási munka megkezdése elĘtt szüntesse meg az elszívó áramellátását, kösse ki a hálózatból. Figyelem! MielĘtt a lámpákhoz érne, gyĘzĘdjön meg róla, hidegek-e. A sérült izzót a címkén, vagy az elszívó lámpán feltüntetettnek megfelelĘen azonos típusú izzóra cserélje.

1. Egy kis csavarhúzó vagy hasonló szerszám segítségével

vegye ki a védĘburkolatot.

2. A sérült izzót cserélje ki egy a lámpán lévĘ vagy a címk

szerinti, hasonló tulajdonságokkal rendelkezĘ led vagy halogén izzóra! Led izzó: Izzócsere esetén forduljon a szakszervízhez. Halogén izzó: 12V - max. 20W - G4 (Figyeljen rá, hogy ne érjen kézzel az izzóhoz!).

3. Zárja vissza a lámpaburát (bepattan).

Amennyiben a világítás nem mĦködik, mielĘtt a mĦszaki szervizszolgálatot hívná ,ellenĘrizze, hogy az égĘk helyes
