NÁVOD K OBSLUZE SHEENS ELICA

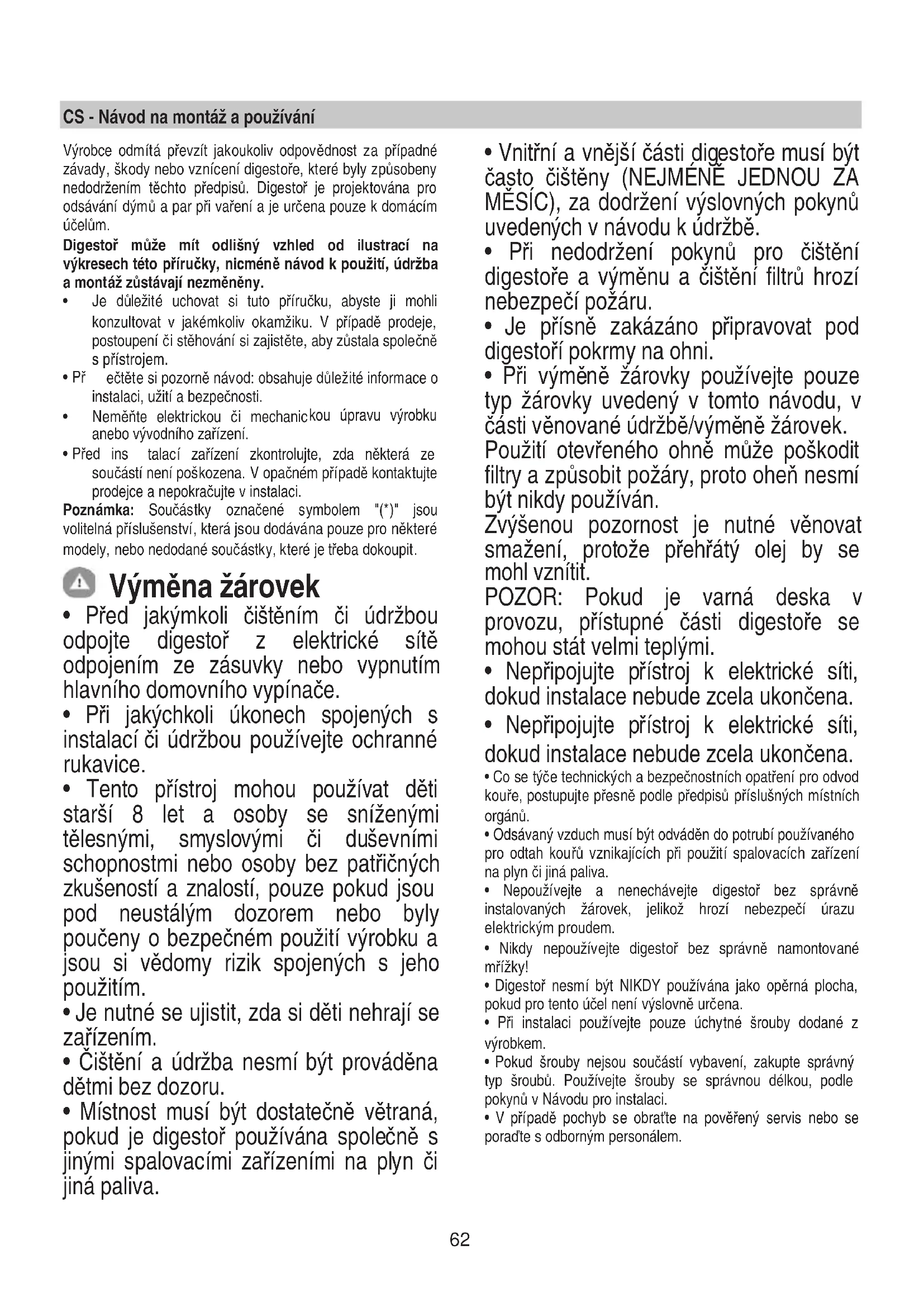

W przypadku, gdy oĞwietlenie nie dziaáa naleĪy najpierw sprawdziü, czy lampki zostaáy prawidáowo zamontowane. JeĪeli po przeprowadzeniu takiej kontroli oĞwietlenie nadal nie dziaáa, naleĪy zwróciü siĊ do serwisu.62 CS - Návod na montáž a používání Výrobce odmítá pĜevzít jakoukoliv odpovČdnost za pĜípadné závady, škody nebo vznícení digestoĜe, které byly zpĤsobeny nedodržením tČchto pĜedpisĤ. DigestoĜ je projektována pro odsávání dýmĤ a par pĜi vaĜení a je urþena pouze k domácím úþelĤm. Digestoĝ mĥže mít odlišný vzhled od ilustrací na výkresech této pĝíruÿky, nicménč návod k použití, údržba a montáž zĥstávají nezmčnčny.

• Je dĤležité uchovat si tuto pĜíruþku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V pĜípadČ prodeje, postoupení þi stČhování si zajistČte, aby zĤstala spoleþnČ s pĜístrojem.

• PĜ eþtČte si pozornČ návod: obsahuje dĤležité informace o instalaci, užití a bezpeþnosti.

• NemČĖte elektrickou þi mechanic kou úpravu výrobku anebo vývodního zaĜízení.

• PĜed ins talac í zaĜízení zkontrolujte, zda nČkterá ze souþástí není poškozena. V opaþném pĜípadČ kontaktujte prodejce a nepokraþujte v instalaci. Poznámka: Souþástky oznaþené symbolem "(*)" jsou volitelná pĜíslušenství, která jsou dodávána pouze pro nČkteré modely, nebo nedodané souþástky, které je tĜeba dokoupit. Výmčna žárovek

• PĜed jakýmkoli þištČním þi údržbou odpojte digestoĜ z elektrické sítČ odpojením ze zásuvky nebo vypnutím hlavního domovního vypínaþe.

• PĜi jakýchkoli úkonech spojených s instalací þi údržbou používejte ochranné rukavice.

• Tento pĜístroj mohou používat dČti starší 8 let a osoby se sníženými tČlesnými, smyslovými þi duševními schopnostmi nebo osoby bez patĜiþných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly pouþeny o bezpeþném použití výrobku a jsou si vČdomy rizik spojených s jeho použitím.

Je nutné se ujistit, zda si dČti nehrají se zaĜízením.

• ýištČní a údržba nesmí být provádČna dČtmi bez dozoru.

• Místnost musí být dostateþnČ vČtraná, pokud je digestoĜ používána spoleþnČ s jinými spalovacími zaĜízeními na plyn þi jiná paliva.

• VnitĜní a vnČjší þásti digestoĜe musí být þasto þištČny (NEJMÉNċ JEDNOU ZA MċSÍC), za dodržení výslovných pokynĤ uveden ých v návodu k údržbČ.

• PĜi nedodržení pokynĤ pro þištČní digestoĜe a výmČnu a þištČní filtrĤ hrozí nebezpeþí požáru.

• Je pĜísnČ zakázáno pĜipravovat pod digestoĜí pokrmy na ohni.

• PĜi výmČnČ žárovky používejte pouze typ žárovky uvedený v tomto návodu, v þásti vČnované údržbČ/výmČnČ žárovek. Použití otevĜeného ohnČ mĤže poškodit filtry a zpĤsobit požáry, proto oheĖ nesmí být nikdy používán. Zvýšenou pozornost je nutné vČnovat smažení, protože pĜehĜátý olej by se mohl vznítit. POZOR: Pokud je varná deska v provozu, pĜístupné þásti digestoĜe se mohou stát velmi teplými.

• NepĜipojujte pĜístroj k elektrické síti, dokud instalace nebude zcela ukonþena.

• NepĜipojujte pĜístroj k elektrické síti, dokud instalace nebude zcela ukonþena.

• Co se týþe technických a bezpeþnostních opatĜení pro odvod kouĜe, postupujte pĜesnČ podle pĜedpisĤ pĜíslušných místních orgánĤ.

• Odsávaný vzduch musí být odvádČn do potrubí používaného pro odtah kouĜĤ vznikajících pĜi použití spalovacích zaĜízení na plyn þi jiná paliva.

• Nepoužívejte a nenechávejte digestoĜ bez správnČ instalovaných žárovek, jelikož hrozí nebezpeþí úrazu elektrickým proudem.

• Nikdy nepoužívejte digestoĜ bez správnČ namontované mĜížky!

DigestoĜ nesmí být NIKDY používána jako opČrná plocha, pokud pro tento úþel není výslovnČ urþena.

• PĜi instalaci používejte pouze úchytné šrouby dodané z výrobkem.

Pokud šrouby nejsou souþástí vybavení, zakupte správný typ šroubĤ. Používejte šrouby se správnou délkou, podle pokynĤ v Návodu pro instalaci.

• V pĜípadČ pochyb se obraĢte na povČĜený servis nebo se poraćte s odborným personálem.63 POZOR!

• V pĜ ípadČ chybČjící instalace šroubĤ a úchytných prvkĤ dle pokynĤ uvedených v tomto návodu mĤže dojít k vzniku nebezpeþí elektrické povahy.

• Nepoužívejte s programátorem, þasovým spínaþem, samostatným dálkovým ovládáním nebo jiným zaĜízením, které se aktivuje automaticky. Tento spotĜebiþ je oznaþený v souladu s evropskou smČrnicí 2012/19/EC o likvidaci elektrického a elektronického zaĜízení (WEEE). ZajištČním správné likvidace tohoto výrobku pomĤžete zabránit pĜípadným negativním dĤsledkĤm na životní prostĜedí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít. Symbol na výrobku nebo na dokumentech pĜiložených k výrobku udává, že tento spotĜebiþ nepatĜí do domácího odpadu. SpotĜebiþ je nutné odvézt do sbČrného místa pro recyklaci elektrického a elektronického zaĜízení. Likvidace musí být provedena v souladu s místními pĜedpisy o ochranČ životního prostĜedí, které se týkají likvidace odpadu. PodrobnČjší informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u pĜíslušného místního úĜadu, služby pro likvidaci domovního odpadu nebo v obchodČ, kde jste výrobek zakoupili. PĜístroj byl navržen, testován a vyroben v souladu s:

EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. (Osobitý mezinárodní výbor pro rádiové rušení, pozn. pĜekl) Doporuþení pro správné použití s cílem snížit dopad na životní prostĜedí: ZapnČte digestoĜ na minimální rychlost, když zaþnete s vaĜením a nechte ji bČžet nČkolik minut poté, co jste vaĜení ukonþili. Zvyšte rychlost pouze v pĜípadČ nadmČrného množství kouĜe nebo páry a použijte podpornou rychlost (i) jenom v extrémních situacích. VymČĖte uhlíkový filtr (y), je-li to nutné pro udržování úþinnosti snižování zápachu. VyþistČte

kový filtr (y), je-li to nutné pro udržování jeho úþinnosti. Použijte maximální prĤmČr potrubního systému, jak

uvedeno v tomto návodu, pro optimalizaci úþinnosti a minimalizaci hluku. Použití DigestoĜ je projektován pro odsávání dýmĤ a par pĜi vaĜení a je urþen pouze k domácím úþelĤm. DigestoĜ je možné použít s odsáváním mimo místnost, nebo s recirkulaþním filtrem pro þištČním vzduchu v místnosti. Odsávací provedení Páry jsou vyvádČny mimo místnost odtahovím potrubím upevnČného na spojovací pĜírubČ. POZOR! Odtahov é potrubí není souþástí vybavení a je tĜeba ho zakoupit. PrĤmČr odtahového potrubí se musí rovnat prĤmČru spojovacího prstence. POZOR!

stliže je digestoĜ vybavena filtry s uhlíkem, musejí být vyĖaty. Napojte digestoĜ na odtahového potrubí se stejným prĤmČrem jako vývod vzduchu (spojovací pĜíruba). Použití odtahového potrubí s menším prĤmČrem zpĤsobí snížení výkonu a zvýšení hluku. Za to výrobce odmítá jakoukoliv zodpovČdnost. ! Používejte co nejkratší odtahové potrubí. ! Používejte odtahové potrubí s co nejmenším poþtem záhybĤ (maximální úhel záhybu: 90°). ! VyhnČte se zásadním zmČnám sekce vedení odtahu. Filtraÿní provedení Odsávaný vzduch bude pĜed návratem do místnosti zbaven tuku a pachĤ. K použití digestoĜe v této verzi je nutné instalovat dodateþný systém filtrování na základČ aktivních uhlíkĤ.64 Instalace Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší þástí digestoĜe nesmí být menší než 45cm v pĜípadČ elektrických sporákĤ 65cm v pĜípadČ plynových þi smíšených sporákĤ. Pokud návod na instalaci varného zaĝízení na plyn doporuÿují včtší vzdálenost, je tĝeba se tímto pokynem ĝídit. Dle výkresĤ pro instalaci vyvrtejte 6 otvorĤ (Ø 8mm hloubka 40 mm ) v místech vyznaþených na vrtací šablonČ, pro pĜipevnČní digestoĜe a nosné konzole komínu. Po ukonþení instalace zkontrolujte, zda jsou digestoĜ i komín dokonale vyrovnané. Výrobek je urÿen pro instalaci nad varnými deskami s maximálnč 6 hoĝáky. Elektrické pĝipojení SíĢové napČtí musí odpovídat napČtí uvedenému na štítku s charakteristikami umístČného uvnitĜ krytu. Pokud je kryt vybaven pĜípojkou, staþí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven pĜípojkami (pĜímé pĜipojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži , je tĜeba použít dvojpólový vypínaþ odpovídající normám, který zaruþí úplné odpojení od sítČ v podmínkách kategorie pĜepČtí III, v souladu s pravidly instalace. POZOR! DĜí

e než opČt napojíte obvod digestoĜe na síĢové napájení a ovČĜíte správné fungování, zkontrolujte si vždy, že síĢový kabel byl správnČ namontován. Pozor! VýmČna napájecího kabelu musí být provedena pouze odborným technickým personálem urþeným k tomuto druhu úkonĤ za úþelem vyvarovat se jakémukoliv riziku. Instalace Pĝed zahájením instalace:

• Zkontrolujte, zda má zakoupený výrobek vhodné rozmČry pro zvolený prostor instalace.

• Odložte filtr/y s aktivním uhlím – jsou-li dodány (viz pĜíslušný odstavec). Je tĜeba jej/je namontovat zpČt v pĜípadČ, že hodláte používat odsavaþ ve filtraþní verzi.

• Zkontrolujte, zda se uvnitĜ odsavaþe nenachází (z pĜepravních dĤvodĤ) materiál pĜíslušenství (napĜíklad sáþky se šrouby, záruky atd.), pĜípadnČ je vyjmČte a uschovejte. DigestoĜ je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavČšení do vČtšiny stropních konstrukcí. PĜesto by mČl zavČšení provést kvalifikovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál stropní konstrukce. ZároveĖ zhodnotí únosnost stropu pro digestoĜ. Provoz První rychlost (T1) StisknČte T1 pro aktivaci první rychlosti. Když je funkce aktivována, LED dioda se rozsvítí pevným svČtlem. Znovu stisknČte T1 pro vypnutí digestoĜe. Druhá rychlost (T2) StisknČte T2 pro aktivaci druhé rychlosti. Když je funkce aktivována, LED dioda se rozsvítí pevným svČtlem. Znovu stisknČte T2 pro vypnutí digestoĜe. Tĝetí rychlost a BOOSTER (posilovaÿ) (T3) Když je digestoĜ vypnutá nebo jsou aktivní první nebo druhá rychlost, lze tĜetí rychlost aktivovat stisknutím tlaþítka T3 a LED dioda se rozsvítí pevným svČtlem. Dalším stisknutím T3 se zapne booster. Booster lze zapnout, až když je aktivní tĜetí rychlost. Když je booster zapnutý, LED dioda T3 zaþne blikat. Když je booster v provozu, je možné pĜepnout na první nebo druhou rychlost stisknutím tlaþítka požadované rychlosti T1 nebo T2. Booster se vypne a aktivuje se zvolená rychlost. Když je booster zapnutý, znovu stisknČte T3 pro vypnutí digestoĜe. Po 5 minutách se booster automaticky vypne a automaticky se aktivuje tĜetí rychlost. Timer (ÿasovaÿ) (T4) Timer lze zapnout, když je aktivní první, druhá nebo tĜetí rychlost. Je-li tato funkce aktivována, rozsvítí se pevným svČt

em jak LED dioda þas ovaþe (T4), tak i LED dioda dĜíve zvolené rychlosti (T1/T2/T3). ýasovaþ trvá podle zvolené rychlosti: První rychlost T1 = doba trvání 20 minut Druhá rychlost T2 = doba trvání 15 minut. TĜetí rychlost: T3 = doba trvání 10 minut. ýasovaþ nelze zapnout, když je zapnutý booster. Po uplynutí uvedené doby se digestoĜ vypne. Když je nČjaká rychlost naþasována, je možné pĜepnout na jiné rychlosti stisknutím tlaþítka požadované rychlosti. Tento úkon þasovaþ vypne. Když je nČjaká rychlost naþasována, je možné þasovaþ vypnout stisknutím T4, anebo jedné ze dvou dalších neaktivních rychlostí. Chcete-li digestoĜ vypnout, stisknČte znovu rychlost, pĜi které bylo pĜedtím naþasování použito. Svčtlo (T5) SvČtlo lze zapnout v jakémkoliv okamžiku stisknutím tlaþítka T5. Když je funkce aktivována, LED dioda se rozsvítí pevným svČtlem.65 Nastavení filtru Aktivaci nebo deaktivaci ukazatelĤ filtru lze provést pouze, když je digestoĜ vypnutá. Pro pĜístup do konfiguraþní nabídky stisknČte dlouze T2+T3, jakmile v nabídce T1 zaþne blikat. Výchozí nastavení je:

tukový filtr ukazatel (T2) rozsvícený, tedy aktivní;

pachový filtr ukazatel (T3) zhasnutý, tedy neaktivovaný. T2 aktivuje/deaktivuje ukazatel tukového filtru. T3 aktivuje/deaktivuje ukazatel pachového filtru. Pro výstup z nabídky stisknČte dlouze T1 anebo poþkejte 10 sekund Resetování filtru DigestoĜ v pravidelných intervalech hlásí, že musí být provedena údržba filtrĤ: tukový filtr každých 40 hodin; pachový filtr každých 160 hodin. V tomto pĜípadČ, když je digestoĜ vypnutá, pokud se uživatel dotkne jakéhokoli tlaþítka, rozhraní bude signalizovat po dobu 10 sekund dva typy potĜeb: pokud T1+T2 blikají: údržba tukového filtru; pokud T1+T3 blikají: údržba pachového filtru. BČhem 10 sekund je možné resetovat tukový filtr stisknutím T1+T2 a resetovat pachový filtr stisknutím T1+T3 . Po dokonþení resetování tyto kombinace tlaþítek dvakrát rychle zablikají. Rozhraní bude nyní fungovat jako obvykle. Pozor: BČhem 10 sekund bude digestoĜ fungovat normálnČ, ale na tlaþítkách rychlosti nebude žádná vizuální zpČtná vazba. Pokud bČhem 10 sekund neprobČhne žádný úkon, LED diody pĜestanou blikat a vizuální zpČt ná v azba se vrátí k normálu. Údržba þištční Pro þištČní je tĜeba použít VÝHRADNČ látku navlhþenou neutrálními tekutými þistícími prostĜedky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMĤCKY NA þIŠTČNÍ. NEPOUŽÍVEJTE ALKOHOL! Tukový filtr Obr. 11 Zadržuje ÿástice tuku uvolėující se pĝi vaĝení. Tukový filtr se musí 1 x do mČsíce vyþistit . Je možné jej þistit ruþnČ jemným mycím prostĜedkem nebo v kuchyĖské myþce pĜi nejnižší teplotČ a kratším programu. Demontáž tukového filtru je znázornČna - zatlaþte na západku filtru. Filtr s aktivním uhlíkem (jen u filtraÿní verze) Tento filtr pohlcuje nepĝíjemné pachy vznikající pĝi vaĝení. Kruhový filtr s uhlíkem UmístČte po jednom na každé stranČ k pokrytí obou ochranných mĜížek rotoru motoru a pak otáþejte ve smČru hodinových ruþiþek. K odmontování otáþejte proti smČru hodinových ruþiþek. Saturace filtru s uhlíkem nastane po více þi ménČ dlouhém užití, tj. závisí na typu kuchynČ a pravidelném þištČní filtru proti mastnotám. V každém pĜípadČ je nutné nahradit patronu maximálnČ jednou za 4 mČsíce. NEMģŽE být umýván þi regenerován. Obr. 12a Omyvatelný filtr a s aktivními uhlíky. Filtr s uhlíkem mĤže být umýván jednou za dva mČsíce (anebo v okamžiku, kdy tuto potĜebu vyznaþuje systém saturace filtrĤ – pokud je souþástí vybavení Vašeho modelu) teplou vodou anebo v myþce nádobí parcující za tempe ratury 65°C (v pĜípadČ mytí v myþce nádobí nechte projít kompletní cyklus mytí a nenechávejte uvnitĜ nádobí). VyjmČte pĜebyteþnou vodu, aniž byste poškodiili filtr, potom ho polož

e na 10 minut trouby vyhĜáte na 100°C, aby se zcela osušil. VymČĖujte podložku jednou za 3 roky a kdykoliv se látka zdá být poškozená. Obr. 12b Výmčna žárovek Obr. 10 Odpojte pĜístroj z elektrické sítČ. Pozor! DĜíve než se doktnete svítidel si ovČĜte že vychladla. Poškozenou žárovku vymČĖte za novou stejného typu, dle údajĤ uvedených na technickém štítku nebo vedle žárovky pĜímo na digestoĜi.

jmČte ochranu jemným vypáþením pomocí ma lého šroubováku þi podobného nástroje.

2. Nahraćte poškozenou žárovku LED žárovkou nebo

halogenovou žárovkou se stejnými charakteristikami, které jsou uvedeny na štítku s charakteristikami nebo u žárovky: LED žárovka: Pro výmčny se obraģte na servisní službu. Halogenová žárovka: 12V - 20W max - G4 (nedotýkejte se žárovky rukama).
