HASZNÁLATI ÚTMUTATÓ GRIT GKS 75 2H Fein
Rendeltetésszerű használat.
A gépet csak szakképzett személyzet vagy beavatott személyek üzemeltethetik.
Určené použití.
Az eredeti kezelési útmutató fordítása.

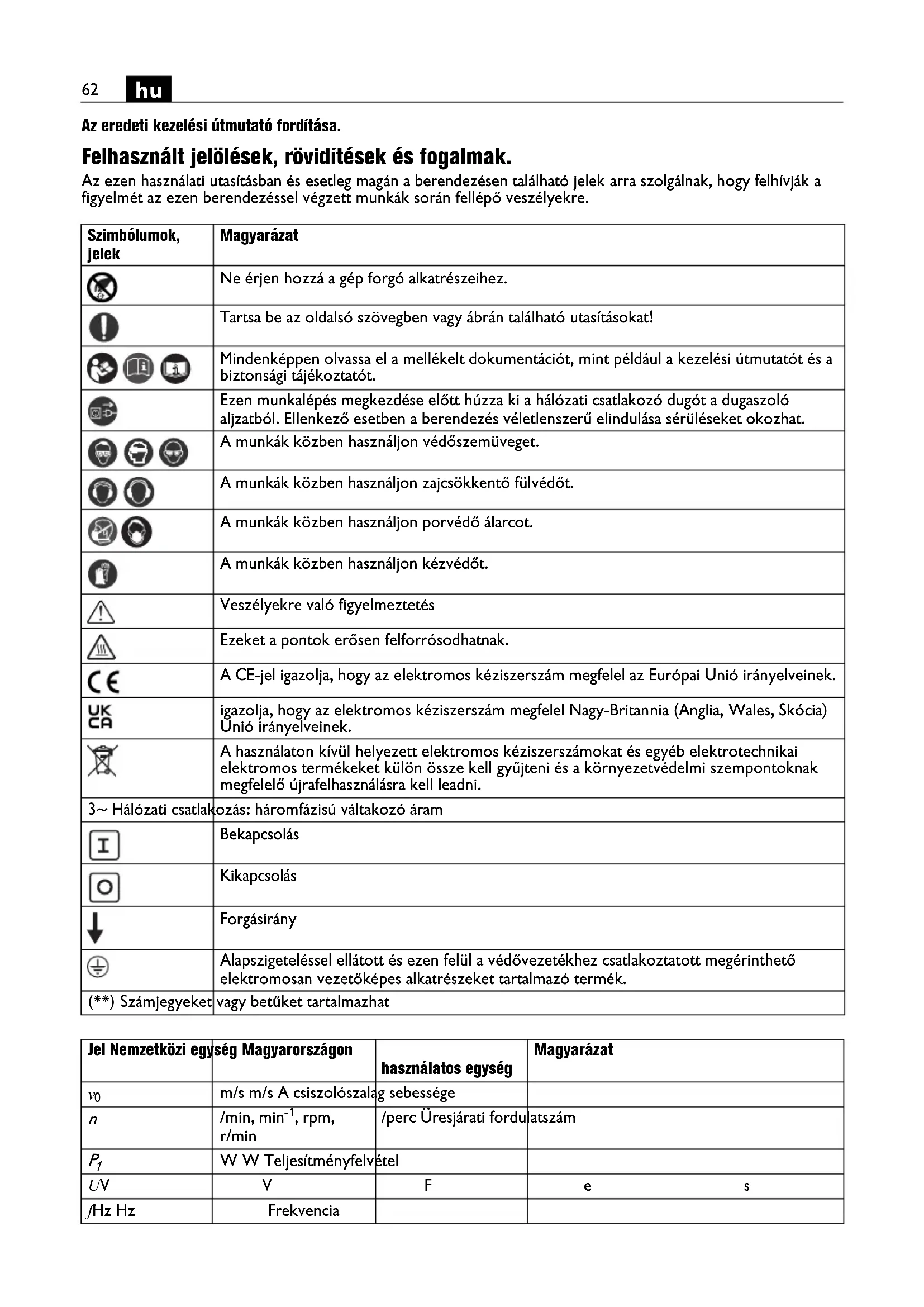

Felhasznált jelölések, rövidítések és fogalmak.
Az ezen használati utasításban és esetleg magán a berendezésen található jelek arra szolgálnak, hogy felhívják a figyelmét az ezen berendezéssel végzett munkák során fellépő veszélyekre.
| Szimbólumok, jelek | Magyarázat |
| Ne érjen hozzá a gép forgó alkatrészeihez. | |
| Tartsa be az oldalsó szövegben vagy ábrán található utasításokat! | |
| Mindenképpen olvassa el a mellékelt dokumentációt, mint például a kezelési útmutató és a biztonsági tájékoztatót. | |
| Ezen munkalépés megkezdése előtt húzza ki a hálózati csatlakozó dugót a dugaszoló aljzatból. Ellenkező esetben a berendezés véletlenszerű elindulása sérüléseket okozhat. | |
| A munkák közben használjon védőszemüveget. | |
| A munkák közben használjon zajcsökkentő fülvédőt. | |
| A munkák közben használjon porvédő álarcot. | |
| A munkák közben használjon kézvédőt. | |
| Veszélyekre való figyelmeztetés | |
| Ezeket a pontok erősen felforrósodhatnak. | |
| CE | A CE-jel igazolja, hogy az elektromos kéziszerszám megfelel az Európai Unió irányelveinek. |
| UKCA | igazolja, hogy az elektromos kéziszerszám megfelel Nagy-Britannia (Anglia, Wales, Skócia) Unió irányelveinek. |
| A használaton kívül helyezett elektromos kéziszerszámokat és egyéb elektrotechnikai elektromos termékeket külön össze kell gyűjteni és a környezetvédelmi szempontoknak megfelelő újrafelhasználásra kell leadni. | |
| 3~ Hálózati csatlakozás: háromfázisú váltakozó áram | |
| Bekapcsolás | |
| Kikapcsolás | |
| Forgásirány | |
| Alapszigeteléssel ellátott és ezen felül a védővezetékhez csatlakoztatott megérinthető elektromosan vezetőképes alkatrészeket tartalmazó termék. | |
| (**) Számjegyeket | vagy betűket tartalmazhat |
| Jel Nemzetközi egység Magyarországon | használatos egység | Magyarázat | |
| v_0 | m/s m/s A csiszolószalag sebessége | ||
| n | /min, min ^-1 , rpm,r/min | /perc Üresjárati fordulatszám | |
| P_1 | W W Teljesítményfelvétel | ||
| UV | V | F | e s |
| fHz Hz | Frekvencia | ||
| l_1 | mm mm Csiszolószalag | hossza | |
| l_2 | mm mm Csiszolószalag | szélessége | |
| kg kg Súly az „EPTA-Procedure 01” (01 EPTA-szabvány) szerint | |||
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, perc, m/s ^2 | Az SI nemzetközi egységrendszer alapegységei és levezetett egységei. | |
Az Ön biztonsága érdekében.
Amíg gondosan végig nem olvasta és az ábrákkal, specifikációkkal és biztonsági előírásokkal együtt teljes mértékben meg nem értette ezt a használati utasítást, ne használja ezt a gépet.
Ugyanígy vegye tekintetbe az adott országban érvényes, elektromos biztonságra és a munkavédelemre vonatkozó előírásokat (Németországban: BGV A2, BGR 500).
Az adott dokumentumokban található biztonsági előírások és utasítások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.
Örizze meg későbbi használatra ezt a Használati Utasítást, és a gép továbbadása vagy eladása esetén adja át a géppel együtt az új tulajdonosnak.
A berendezés rendeltetése.
Csiszológép az időjárás behatásai ellen védett környezetben fémeknek (a magnézium kivételével) a Fein által engedélyezett csiszolószalagokkal való csiszolására.
Biztonsági információk.
Viseljen személyi védőfelszerelést. Használjon az alkalmazásnak megfelelő teljes védőálarcot, szemvédőt vagy védőszemüveget. Amennyiben célszerű, viseljen porvédő álarcot, zajtompító fülvédőt, védő kesztyűt vagy különleges kötényt, amely távol tartja a csiszolószerszám- és anyagrészecskéket.
Mindenképpen védje meg a szemét a kirepülő idegen anyagoktól, amelyek a különböző alkalmazások során keletkeznek. A por- vagy védőálarcnak meg kell szúrnie a használat során keletkező port. Ha hosszú ideig ki van téve az erős zaj hatásának, elvesztheti a hallását.
Munka közben sohase viseljen bő ruhát, ékszert vagy fedetlen, hosszú hajat. A nem rögzített tárgyakat a mozgó alkatrészek a védőberendezések dacára is elkaphatják és így sérüléseket okozhatnak.
Ne használjon elkopott, beszakadt, vagy erősen elszennyeződött csiszolószalagokat. Óvatosan kezelje és a gyártó előírásainak megfelelően tárolja a csiszolószalagokat. Ne törje meg a csiszolószalagokat!
A megrongálódott csiszolószalagok szétszakadhatnak, kirepülhetnek és sérüléseket okozhatnak.
Ne használjon olyan csiszolószalagokat vagy egyéb tartozékokat, amelyeket a kéziszerszámot gyártó cég nem külön erre a célra fejlesztett ki, vagy amelyek használatát az nem engedélyezte. A biztonságos üzemeléshez nem elég, ha egy csiszolószalagot vagy valamilyen tartozékot fel lehet szerelni az Ön gépére.
Mindig használja a kéziszerszámon található védőberendezéseket. A védőberendezéseket biztonságosan kell felszerelni a kéziszerszámra, hogy azok a legnagyobb elérhető biztonságot nyújtsák. A védőberendezéseknek meg kell óvniuk a kezelőt a csiszolás során kirepített részecskéktől és a csiszolószalag akaratlan megérintésétől.
Figyelem, tüz- és robbanásveszély! Fémek (például alumínium) csiszolásakor olyan por keletkezik, amely éghető vagy robbanékony lehet. Ne használja a berendezést éghető anyagok közelében. A szikrák ezeket az anyagokat meggyújthatják.
Vigyázat, tüzveszély! Fémek csiszolásakor izzó fém- és csiszolószalag-részecskék jönnek létre, amelyek a forgácsgyűjtő ládában kerülnek összegyűjtésre. A forgácsgyűjtő láda tartalmának kiürítése előtt meg kell várni, amíg az kielégítő mértékben lehül és az anyagot csak arra megfelelő tartályban szabad ártalmatlanítani.
Ügyeljen arra, hogy a szikraszórás ne veszélyeztethessen személyeket. Távolítsa el a munkaterület közeléből az éghető anyagokat. A fémek csiszolásakor szikraszórás lép fel.
Ügyeljen arra, hogy a többi személy biztonságos távolságban maradjon az Ön munkaterületétől. Minden olyan személynek, aki belép a munkaterületre, személyi védőfelszerelést kell viselnie. A munkadarab letört részei vagy a széttört szerszámok a közvetlen munkaterületen kívülre repülhetnek és személyi sérüléseket okozhatnak.
A munkadarabnak mindig biztonságosan fel kell feküdnie a csiszológép tárgyasztalára. Túl kicsi vagy túl vékony munkadarabokat nem szabad megmunkálni. A kirepített munkadarab sérüléseket okozhat.
Munka közben a megmunkált felület igen forró lehet. Ne érintse meg a kezével a felületet.
Sohase érjen hozzá a mozgásban lévő csiszolószalaghoz. Ellenkező esetben sérülésveszély áll fenn.
Veszélyhelyzetekben azonnal nyomja meg a biztonsági vészkikapcsoló gombot. A gép utánfutása az 50 másodpercet is elérheti.
Rendszeresen tisztítsa meg a gép szellőzőnyilásait. A motorventilátor port szív be a házba. Ha ennek eredményeképpen túl sok fémpor gyülik össze, ez áramütéshez vezethet.
Ügyeljen arra, hogy a gép biztonságosan és vízszintes helyzetben legyen felállítva. Ha a gép munka közben felbillen, ez súlyos sérülésekhez vezethet.
A gép csatlakozó dugóját csak villamos szakember szerelheti fel. A csatlakozó aljzat védővezetékének össze kell kötve lennie a hálózat védőföldelésével.
Karbantartási és javítási munkák megkezdése előtt húzza ki a hálózati csatlakozó dugót a dugaszolóaljzatból! Ha a gépet akaratlanul bekapcsolják, ez komoly sérülésekhez vezethet.
A törvényes előírásoknak megfelelő időközökben rendszeresen ellenőriztesse a gép elektromos biztonságát. A nem ellenőrzött gépeknél áramütés veszélye áll fenn!
Az első üzembe helyezés ellenőrizze a motor forgásirányát. Helytelen forgásirány esetén a gép kirepítheti a munkadarabot és ez balesetekhez vezethet. A forgásirányt csak egy villamos szakembernek szabad átállítania!
A gép bekapcsolásakor se Ön, se más személyek ne álljanak közvetlenül a csiszolószalag mellett. A csiszolószalag elszakadhat és súlyos sérüléseket okozhat.
A veszélyes porfajták kezelése
Az ezzel a szerszámmal végzett anyaglemunkáló folyamatok során olyan porok keletkeznek, amelyek veszélyesek lehetnek. Egyes porfajták (például azbeszt és azbeszt tartalmú anyagok, ólomtartalmú festékrétegek, fémek, egyes fafajták, ásványok, követ tartalmazó anyagok szilikát részecskéi, festék oldószerek, favédőszerek, a vízi járművek védelmére használt rohadás gátló anyagok) megérintése vagy belélegzése allergiás reakciókat, légúti betegségeket, rákos megbetegedéseket és a szaporodási szervek károsodását válthatják ki. A porok belélegzésével kapcsolatos kockázat az expozíció mértékétől függ. Alkalmazzon a keletkező poroknak megfelelő porelszívást, viseljen személyi védőfelszereléseket és gondoskodjon a munkahely jó szellőzéséről. Az azbeszt tartalmú anyagok megmunkálását bizza szakemberekre. Fa és könnyűfémporok, valamint a csiszolás során keletkező porok és vegyszerek forró keverékei bizonyos körülmények között saját maguktól meggyulladhatnak, vagy robbanást okozhatnak. Gondoskodjon arról, hogy a szikrák ne a portartály felé repüljenek, kerülje el az elektromos kéziszerszám és a csiszolásra kerülő munkadarab túlhevülését, vegye figyelembe az anyag gyártójának megmunkálási előírásait, valamint az adott országban a megmunkálásra kerülő anyagokra vonatkozó érvényes előírásokat.
Egy pillantásra.
1 Szikraterelő lap
2 Szárnyascsavar a szikraterelő laphoz
3 Tárgyasztal
4 Forgácsgyűjtő láda
5 Allítócsavar a tárgyasztalhoz
6 Feszítőkar
7 Biztonsági vészkikapcsoló gomb
8 Állítócsavar a szalagfutás beszabályozására
9 Csatlakozódugó
10 Szellőzőnyílás
11 Be-/kikapcsoló
12 Érintkezőtárcsa
13 Hajtótárcsa
14 Csavar az oldalsó fedél számára
15 Oldalsó fedél
16 Csőcsonk a porelszíváshoz
17 Tájékoztató tábla
18 Fordulatszám átkapcsoló
19 Gépállvány rögzítőcsavarok, munkaasztal
Szerelési utasítások (5. ábra)
Rögzítse erre alkalmas dübel-/csavarkötésekkel a padlóhoz a berendezést.
Valamennyi rögzítésnek fel kell tudni vennie a munkák során fellépő erőket.
Egy hibás szerelés ahhoz vezethet, hogy a gép munka közben felbillen és súlyos baleseteket okoz.
Elektromos csatlakozás.
Az elektromos csatlakoztatást csak villamos szakember készítheti el!
Ügyeljen a hálózati feszültségre: A feszültségforrás feszültségének és frekvenciájának meg kell egyeznie a berendezés típustábláján található adatokkal.
Az első üzembe helyezés előtt ellenőrizze a motor forgásirányát. A forgásirányt csak egy villamos szakembernek szabad átállítania!
Beállítások.
A gépen végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszoló aljzatból.
Állítsa be az (1) szikraterelő lapot.
Lazítsa ki a (2) szárnyascsavart és állítsa úgy be az (1) szikraterelő lapot, hogy az, amennyire lehet, befedje a csiszolószalagot.
Húzza meg ismét feszesre a szárnyascsavart.
A (3) tárgyasztal beállítása (2. ábra).
Lazítsa ki a (5) állítócsavart és állítsa be legfeljebb 2 mm-re a hézagot.
Húzza meg ismét feszesre a csillagfejű forgatócsavart.
A szalag futásának beszabályozása.
Kapcsolja be rövid időre a gépet és ellenőrizze a szalag futását.
Szabályozza be középre a szalag futását a (8) állítócsavarral, ha a csiszolószalag jobbra vagy balra tartana.
Ha nem sikerül középre beállítani a szalag futását:
Tisztítsa meg sürített levegővel a (13) hajtókereket és az (12) érintkező kereket.
Ellenőrizze a hajtókereket és az érintkező kereket, nem kopott-e el, nincs-e deformálódva és nincs-e elhasználódva. A megrongálódott alkatrészeket azonnal cserélje ki.
A csiszolólap kicserélése.
A gépen végzendő bármely munka megkezdése előtt húzza ki a csatlakozó dugót a dugaszoló aljzatból.
Oldja ki a (14) csavart és nyissa ki az (15) oldalsó fedelet.
Nyomja le a (6) feszítócsavart, hogy tehermentesítse a feszítő szerkezetet.
Távolítsa el a régi csiszolószalagot. Az új csiszolószalag felszerelése előtt ügyeljen a csiszolószalag
hátoldalán megadott futási irány betartására! Ennek egybe kell esnie a hajtókerék forgásirányával. Tegye fel egyidejűleg a csiszolószagot a (13) hajtókerékre és az (12) érintkező kerékre.
Tolja fel a (6) feszítőkart, hogy megfeszítse a csiszolószalagot. Zárja be a (15) oldalsó fedelet és húzza meg ismét szorosra a (14) csavart.
Kapcsolja be a berendezést és
szabályozza be a szalag futását.
Üzemeltetési utasítások.
Be- és kikapcsolás.
Bekapcsolás:
Oldja ki és hajtsa fel a (7) biztonsági vészkikapcsoló gombot. Nyomja meg az „I” (11) gombot.
Kikapcsolás:
Hajtsa fel a (7) biztonsági vészkikapcsoló gombot.
Nyomja meg a „0” (11) gombot.
A gép a kikapcsolás után még kb. 50 másodpercig tovább futhat.
Biztonsági vészkikapcsoló gomb:
Veszélyhelyzetek fellépésekor a berendezés kikapcsolásához nyomja meg a piros biztonsági vészkikapcsoló gombot.
Fordulatszám átkapcsolás GKS752H.
„1” kapcsolóhelyzet: Alacsony fordulatszám „2” kapcsolóhelyzet: Magas fordulatszám
A fordulatszámot csak nyugalmi helyzetben lévő gép esetén szabad a (18) kapcsolóval átállítani.
Túlterhelésbiztosító.
Ha a gép terhelése hosszabb időn át tartósan magas, a gép kikapcsolásra kerül. Lehűlés után (kb. 15 perc) a gép ismét üzemkész.
Munkavégzés (3+4. ábra)
Győződjön meg arról, hogy a (5) állítócsavar szorosan meg van húzva.
Ellenőrizze a gépcsiszolószán hézagát.
Ellenőrizze, hogy az (1) szikraterelő lap helyesen van-e beállítva és megfelelően meg van-e szorítva.
Kapcsolja be a gépet és ellenőrizze a szalag futását. Szorosan nyomja rá a munkadarabot a csiszológépszánra.
Mindkét kezével vezesse vagy egy szerkezetben rögzítse a munkadarabot.
Elszívó berendezés
Azt ajánljuk, hogy használjon egy elszívó szerkezetet. A gépet a (16) csőcsonkon keresztül egy elszívó berendezéshez lehet csatlakoztatni.
Zajszint értékek.
Zajemisszió Üresjárat Csiszolás
Mért A-értékelésű kibocsátott hangnyomás-szint a munkahelyen L_pA (re 20 Pa), decibelben 80,5 94
Szórás, K_pA , decibelben 4 4
Mért A-értékelésű
hangteljesítmény-szint L_wA
(re 1 pW), decibelben 90 100,5
Szórás, K_wA , decibelben 2,5 2,5
Üzemeltetési feltételek
Fordulatszám (/min) 3000 3000
Anyag - ST 37
Méret
- 8 × 40
Csiszolószalag
Grit by
- FEIN 36R
MEGJEGYZÉS: A mért emissziós érték és a hozzátartozó szórás összege az a felső határ, amely a mérések során felléphet.
Használjon zajtompító fülvédőt!
A mérési eredmények az idevonatkozó termékszabványnak megfelelően kerültek felvételre.
Üzembentartás és vevőszolgálat.
Javítási munkákat csak szakemberek és csak az érvényes előírásoknak megfelelően hajthatnak végre.
Azt javasoljuk, hogy a javítási munkákkal a FEIN-vevőszolgálatot, a szerződéses FEIN-mühelyeket, vagy a FEIN-képviseleteket bízzák meg.
Ha a berendezés csatlakozó vezetéke megrongálódott, akkor ezt egy speciálisan előkészített csatlakozó vezetékre kell kicserélni, amely a FEIN-vevőszolgálatnál kapható.
Ennek a berendezésnek az aktuális pótalkatrész-jegyzéke az Interneten a www.fein.com címen található.
Napi karbantartási munkák
Fújja át sűrített levegővel a motorház (10) hűtőlevegő nyílásait és a többi megjelölt pontot (lásd a (17) tájékoztató táblát).
Naponta olajozza meg gépolajjal a megjelölt pontokat (lásd a (17) tájékoztató táblát).
A csiszolószalag minden egyes kicserélésekor vizsgálja felül a (13) hajtótárcsa és a (12) érintkező tárcsa kopását és esetleges megrongálódását. A megrongálódott alkatrészeket cseréltesse ki.
Nyissa ki a (15) oldalsó fedelet.
Vegye ki a (4) forgácsgyűjtő dobozt és dobja ki a megfelelő hulladékba a fémport.
A forgácsgyűjtő doboz tartalmának kiürítése előtt meg kell várni, amíg az kielégítő mértékben lehül és az anyagot csak arra megfelelő tartályban szabad ártalmatlanítani.
Tisztítsa meg a berendezést kívülről sürített levegővel.
A következő alkatrészeket szükség esetén Ön is kicserélheti:Csiszolószalag, szikravédő lap (1)
Jótállás és szavatosság.
A termékre vonatkozó jótállás a forgalomba hozási országban hatályos törvényes rendelkezéseknek megfelelően érvényes. Termékeinket ezen túlmenően a FEIN jótállási nyilatkozatában leírtaknak megfelelő kiterjesztett garanciával szállítjuk.
Az Ön berendezéséhez tartozó szállítmányban nem feltétlenül található meg az ezen használati útmutatóban ismertetésre kerülő vagy ábrázolt valamennyi tartozék.
Megfelelőségi nyilatkozat.
A CE-nyilatkozat csak az Európai Unió és az EFTA (Európai Szabadkereskedelmi Társulás) országaira és csak azokra a termékekre érvényes, amelyek az EU-vagy EFTA-piac számára kerültek gyártásra. A terméknek az EU-piacon való forgalombahozatala után az UKCA-jel érvényét veszti.
Az UKCA-nyilatkozat csak a brit piacra (Angliára, Walesre és Skóciára) és csak azokra a termékekre vonatkozik, amelyek a brit piac számára kerültek gyártásra. A terméknek a brit piacon való forgalombahozatala után a CE-jel érvényét veszti.
A FEIN egyedüli felelőséggel kijelenti, hogy ez a termék megfelel az ezen kezelési útmutató utolsó oldalán megadott idevonatkozó előírásoknak.
A műszaki dokumentáció a következő helyen található: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Környezetvédelem, hulladékkezelés.
A csomagolóanyagokat, a már nem használható berendezéseket és tartozékokat a környezetvédelmi szempontoknak megfelelő újrafelhasználásra le kell adni.
Csatlakoztatási kapcsolási rajzok.
Típus GKS75-4KW Oldal 89
Típus GKS752H Oldal 90
Típus GKS75-3KW Oldal 91
Típus GKS75-1,5KW Oldal 92
Típus GKS75-EF Oldal 93
