MANUALE UTENTE GRIT GKS 75 2H Fein
La macchina può essere utilizzata solo da personale qualificato o da persone istruite.
Beoogd gebruik.
Traduzione delle istruzioni originali.

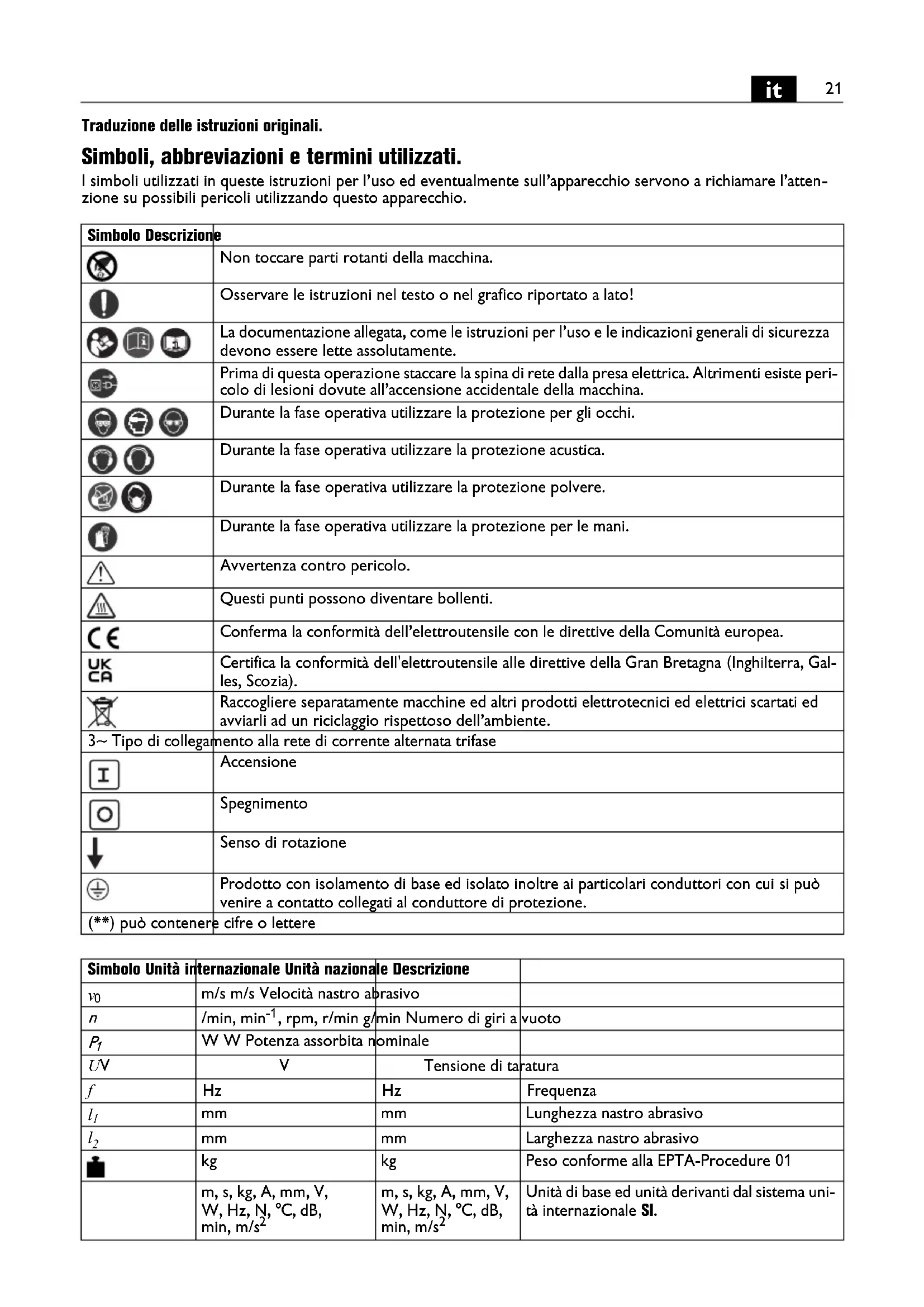

Simboli, abbreviazioni e termini utilizzati.
I simboli utilizzati in queste istruzioni per l'uso ed eventualmente sull'apparecchio servono a richiamare l'attenzione su possibili pericoli utilizzando questo apparecchio.
| Simbolo Descrizione | ||
 | Non toccare parti rotanti della macchina. | |
 | Osservare le istruzioni nel testo o nel grafico riportato a lato! | |
 | La documentazione allegata, come le istruzioni per l’uso e le indicazioni generali di sicurezza devono essere lette assolutamente. | |
 | Prima di questa operazione staccare la spina di rete dalla presa elettrica. Altrimenti esiste pericolo di lesioni dovute all’accensione accidentale della macchina. | |
 | Durante la fase operativa utilizzare la protezione per gli occhi. | |
 | Durante la fase operativa utilizzare la protezione acustica. | |
 | Durante la fase operativa utilizzare la protezione polvere. | |
 | Durante la fase operativa utilizzare la protezione per le mani. | |
 | Avvertenza contro pericolo. | |
 | Questi punti possono diventare bollenti. | |
 | Conferma la conformità dell’elettroutensile con le direttive della Comunità europea. | |
 | Certifica la conformità dell’elettroutensile alle direttive della Gran Bretagna (Inghilterra, Galles, Scozia). | |
 | Raccogliere separatamente macchine ed altri prodotti elettrotecnici ed elettrici scartati ed avviarli ad un riciclaggio rispettoso dell’ambiente. | |
| ipo di collegamento alla rete di corrente alternata trifase | ||
 | Accensione | |
 | Spegnimento | |
 | Senso di rotazione | |
 | Prodotto con isolamento di base ed isolato inoltre ai particolari conduttori con cui si può venire a contatto collegati al conduttore di protezione. | |
| (**) può contenere cifre o lettere | ||
| Simbolo Unità internazionale Unità nazionale Descrizione | |||
| v_0 | m/s m/s Velocità nastro abrasivo | ||
| n | /min, min ^-1 , rpm, r/min g/min Numero di giri a vuoto | ||
| P_1 | W W Potenza assorbita nominale | ||
| UV | V | Tensione di taratura | |
| f | Hz | Hz | Frequenza |
| l_1 | mm | mm | Lunghezza nastro abrasivo |
| l_2 | mm | mm | Larghezza nastro abrasivo |
| kg | kg | Peso conforme alla EPTA-Procedure 01 | |
| m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s ^2 | Unità di base ed unità derivanti dal sistema unità internazionale SI. | |
Per la Vostra sicurezza.
Non utilizzare questa macchina prima di aver letto accuratamente e compreso completamente le presenti istruzioni d'uso, comprese le figure, le specifiche e le regole di sicurezza.
Attenersi anche alle vigenti disposizioni nazionali relative alla sicurezza elettrica ed all'antinfortunistica (in Germania: BGV A2, BGR 500).
In caso di inosservanza delle indicazioni di sicurezza contenute nella documentazione citata vi è il pericolo di scossa elettrica, incendio e/o di lesioni serie.
Conservare le presenti istruzioni per un eventuale uso futuro ed allegarle in caso di inoltro oppure di vendita della macchina.
Uso previsto per la macchina.
Macchina per la levigatura di materiali metallici (ad esclusione di magnesio) con nastri abrasivi consigliati dalla Fein in ambiente protetto dagli agenti atmosferici.
Norme speciali di sicurezza.
Indossare abbigliamento di protezione. A seconda dell'applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, guanti di protezione oppure un grembiule speciale in grado di proteggervi da piccoleparticelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La maschera antipolvere e la maschera respiratoria devono essere in grado di filtrare la polvere provocata durante l'applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l'udito.
Durante il lavoro non indossare vestiti larghi, gioielli o capelli lunghi non raccolti. Nonostante i dispositivi di protezione, oggetti sciolti possono impigliarsi in parti in movimento e causare lesioni.
Non utilizzare nastri abrasivi usurati, strappati oppure fortemente intasati. Trattare con cura i nastri abrasivi e conservarli secondo le istruzioni del produttore. Non piegare i nastri abrasivi! Nastri abrasivi danneggiati possono strapparsi, essere lanciati in aria e ferire qualcuno.
Non utilizzare nastri abrasivi o altri accessori che non sono stati appositamente sviluppati o esplicitamente omologati dal produttore. Un funzionamento sicuro non è assicurato dal semplice fatto che un nastro abrasivo o un accessorio sia adatto alla macchina in dotazione.
Utilizzare sempre i dispositivi di protezione che si trovano sull'apparecchio. I dispositivi di protezione devono essere montati in modo sicuro sull'apparecchio affinché venga ottenuto il massimo grado di sicurezza. I dispositivi di protezione devono proteggere l'operatore contro particelle di levigatura che vengono espulse e contro contatto accidentale con il nastro abrasivo.
Attenzione pericolo di incendio ed esplosione! Levigando metalli (ad es. alluminio) si forma della polvere che può essere infiammabile o esplosiva. Non utilizzare mai l'apparecchio in prossimità di materiali infiammabili. Scintille possono incendiare questi materiali.
Attenzione pericolo di incendio! Levigando il metallo si producono particelle metalliche e di levigatura incandescenti che vengono raccolte nella cassetta per trucioli. Prima di svuotarlo, il contenuto della cassetta per trucioli deve essere raffreddato sufficientemente per essere poi smaltito servendosi di contenitori adatti.
Accertarsi sempre di non mettere nessuno in pericolo con la scia di scintille. Allontanare ogni tipo di materiale infiammabile che si trova nelle vicinanze. Levigando il metallo si produce una scia di scintille.
Avere cura di evitare che altre persone possano avvicinarsi alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbigliamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti possono volar via oppure provocare incidenti anche al di fuori della zona diretta di lavoro.
Il pezzo in lavorazione deve poggiare sempre in modo sicuro sulla superficie di levigatura e sulla battuta di guida. È proibita la lavorazione di pezzi di dimensioni ridotte o di piccolo spessore. Esiste il rischio di incidenti causati da pezzi in lavorazione che possono essere proiettati in aria.
La superficie lavorata può diventare bollente. Non toccarla con la mano.
Non toccare mai il nastro abrasivo in movimento. Esiste pericolo di lesioni.
In situazioni pericolose premere immediatamente il tasto arresto di sicurezza. La macchina continua a funzionare ancora per 50 secondi.
Pulire regolarmente le fessure di ventilazione della macchina. La ventola del motore aspira polvere nella carcassa. In caso di eccessivo accumulo di polvere di metallo possono verificarsi pericoli di origine elettrica.
Assicurarsi sempre che la macchina si trovi in una posizione operativa ben salda e perfettamente orizzontale. Se la macchina dovesse ribaltarsi durante la lavorazione si verrebbe a creare il pericolo di lesioni gravi.
La spina della macchina può essere montata esclusivamente da un elettricista specializzato. Il conduttore di protezione nella presa elettrica deve essere collegato al collegamento a terra della rete elettrica.
In caso di interventi di manutenzione e di riparazione staccare la spina! Se la macchina viene accesa accidentalmente esiste il pericolo di provocare lesioni gravi.
Ai fini della sicurezza elettrica della macchina, farla controllare regolarmente secondo le vigenti disposizioni di legge. In caso di macchine non controllate vi è il serio pericolo di una scossa elettrica!
Prima di mettere in funzione la macchina per la prima volta, controllare il senso di rotazione del motore. In caso di senso di rotazione errato il pezzo in lavorazione può essere proiettato in aria provocando seri incidenti. Il senso di rotazione può essere cambiato esclusivamente da un elettricista specializzato.
Durante la fase di accensione della macchina non mettersi mai direttamente accanto al nastro abrasivo e far allontanare anche altre persone. Il nastro abrasivo può strapparsi e provocare lesioni gravi.
Modo di procedere con polveri pericolose
Nelle procedure operative di asporto materiale con il presente utensile si formano polveri che possono essere pericolose.
Il contatto oppure l'inalazione di alcune polveri p. es. di amianto e materiali contenenti amianto, vernici contenenti piombo, metallo, alcuni tipi di legno, minerali, particelle di silicato di materiali contenenti minerali, solventi per vernici, sostanze protettive per legno, vernice antivegetativa per imbarcazioni possono causare reazioni allergiche e/o malattie delle vie respiratorie, cancro, danni riproduttivi alle persone. Il rischio dovuto all'inalazione di polveri dipende dall'esposizione. Utilizzare un'aspirazione adatta alla polvere che si forma nonché equipaggiamenti protettivi personali e provvedere per una buona aerazione del posto di lavoro. Lasciare effettuare la lavorazione di materiale contenente amianto esclusivamente a personale specializzato.
Polvere di legname e polvere di metallo leggero, miscele bollenti da polvere di levigatura e sostanze chimiche possono, in caso di condizioni sfavorevoli, prendere fuoco o causare un'esplosione. Evitare la fuga di scintille in direzione del contenitore per la polvere nonché il sovrariscaldamento dell'elettroutensile e del materiale abrasivo, svuotare per tempo il contenitore per la polvere, osservare le istruzioni di lavorazione del produttore del materiale e le norme valide nel Vostro paese relativamente ai materiali da lavorare.
In breve
1 Protezione antiscintille
2 Vite ad alette per protezione antiscintille
3 Superficie di levigatura
4 Cassetta per trucioli
5 Vite a stella per superficie di levigatura
6 Pedale
7 Tasto arresto di sicurezza
8 Vite a stella, regolazione della corsa del nastro
9 Spina
10 Prese di ventilazione
11 Interruttore di avvio/arresto
12 Rullo di contatto
13 Puleggia motore
14 Vite per coperchio laterale
15 Coperchio laterale
16 Raccordo per aspirazione polvere
17 Targhetta istruzioni
18 Commutatore del numero di giri
19 Viti di fissaggio supporto, banco da lavoro
Istruzioni di montaggio (figura 5)
Fissare la macchina al pavimento con tasselli/raccordi a vite adatti.
Tutti i fissaggi devono essere sufficienti a far fronte alle forze che si sviluppano durante la lavorazione.
Un montaggio non effettuato correttamente può causare il ribaltamento della macchina durante l'esecuzione del lavoro causando incidenti gravi.
Collegamento elettrico.
Il collegamento elettrico che deve essere preparato da parte dell'utente deve essere effettuato da un elettricista specializzato.
Osservare la tensione di rete: La tensione di rete e la frequenza dell'alimentazione di tensione devono corrispondere con i dati riportati sulla targhetta del tipo della macchina.
Prima di mettere in funzione la macchina per la prima volta, controllare il senso di rotazione del motore. Il senso di rotazione può essere cambiato esclusivamente da un elettricista specializzato.
Regolazioni
Prima di tutti gli interventi alla macchina staccare la spina dalla presa di corrente.
Regolazione della protezione antiscintille (1).
Allentare la vite ad alette (2) e regolare la protezione antiscintille (1) in modo tale che il nastro abrasivo venga coperto il più possibile.
Serrare di nuovo saldamente la vite ad alette.
Regolazione della superficie di levigatura (3) (figura 2).
Allentare la vite a stella (5) e regolare l'apertura su max. 2 mm.
Serrare di nuovo saldamente la vite a stella.
Regolazione della corsa del nastro.
Accendere la macchina solo breve- mente e controllare la corsa del nastro.
Regolare la corsa del nastro in posizione centrale mediante la vite a stella (8) nel caso in cui il nastro
abrasivo dovesse spostarsi verso destra oppure verso sinistra.
Qualora non fosse possibile regolare la corsa del nastro in posizione centrale:
Pulire la ruota motrice (13) e la ruota di contatto (12) con aria compressa.
Controllare che la ruota motrice e la ruota di contatto non siano danneggiate, deformate oppure usurate.
Provvedere a far sostituire immediatamente le parti danneggiate!
Sostituzione del foglio abrasivo.
Prima di tutti gli interventi alla macchina staccare la spina dalla presa di corrente.
Allentare la vite (14) ed aprire il coperchio laterale (15).
Azionare il pedale (6) verso il basso per sbloccare il dispositivo di bloccaggio.
Rimuovere il vecchio nastro abrasivo.
Prima dell'applicazione del nuovo
nastro abrasivo accertarsi che il senso di rotazione corrisponda a quella indicata sulla parte posteriore del nastro abrasivo! La stessa deve corrispondere al senso di rotazione della ruota motrice.
Applicare il nastro abrasivo contemporaneamente sulla ruota motrice (13) e sulla ruota di contatto (12).
Azionare il pedale (6) verso l'alto per tendere il nastro abrasivo.
Chiudere il coperchio laterale (15) e serrare di nuovo saldamente la vite (14).
Accendere l'apparecchio e regolare la corsa del nastro.
Istruzioni per l'uso
Accensione e spegnimento.
Accensione:
Sbloccare il tasto arresto di sicurezza (7) e aprire. Premere il tasto «I» (11).
Spegnimento:
Aprire il tasto arresto di sicurezza (7). Premere il tasto «0» (11).
Dopo lo spegnimento la macchina continua a funzionare ancora per ca. 50 sec.
Tasto arresto di sicurezza:
In caso di situazioni pericolose premere il tasto rosso arresto di sicurezza per spegnere la macchina.
Commutazione del numero di giri GKS752H.
Posizione dell'interruttore 1: Numero di giri basso Posizione dell'interruttore 2: Numero di giri alto
Il numero di giri può essere commutato esclusivamente a macchina ferma con l'interruttore
Protezione contro il sovraccarico.
La macchina viene spenta nel caso in cui venga sottoposta ad alto carico persistente per un periodo di tempo prolungato. Dopo un lasso di tempo per il raffreddamento di ca. 15 minuti la macchina è nuovamente pronta all'uso.
Smerigliatura a contatto (Figure 3+4).
Assicurarsi che la vite a stella (5) sia serrata saldamente.
Controllare l'apertura della superficie di levigatura.
Controllare che la protezione antiscintille (1) sia regolata correttamente e che sia serrata saldamente.
Accendere la macchina e controllare la corsa del nastro.
Appoggiare saldamente il pezzo in lavorazione sulla superficie di levigatura.
Guidare il pezzo in lavorazione con entrambe le mani oppure fissarlo in un apposisito dispositivo.
Dispositivo di aspirazione
Si consiglia l'impiego del dispositivo di aspirazione. La macchina può essere collegata, tramite il raccordo (16), ad un dispositivo di aspirazione.
Valori di emissione rumori
Emissione di suoni Funzionamento
Levigatura
a vuoto
Emissione del ivello di pressione acustica stim
A misurato sul posto di
lavoro L_pA (re 20 μPa), in decibel s80,5 94
Incertezza della misura
K_pA in decibel 4 4
Livello di potenza sonora
stimato A misurato L_wA
(re 1 pW), in decibel 90 100,5
Incertezza della misura
K_wA , in decibel 2,5 2,5
Condizioni di funziona- mento
Numero di giri (/min) 3000 3000
Materiale - ST 37
Dimensioni - 8 x 40
Nastro abrasivo
Grit by
- FEIN 36R
NOTA: La somma derivante dal valore di emissioni misurato e dalla relativa incertezza della misura rappresenta il limite superiore del valore che può verificarsi durante le misurazioni.
Utilizzare la protezione per l'udito!
Valori misurati rilevati secondo la relativa norma del prodotto.
Manutenzione ed Assistenza Clienti.
Una riparazione può essere effettuata esclusivamente da personale specializzato operante in conformità alle normative vigenti.
Per la riparazione raccomandiamo il Centro di Assistenza Tecnica Clienti FEIN, le officine autorizzate FEIN e le rappresentanze FEIN.
Qualora il cavo di collegamento della macchina fosse danneggiato, lo stesso deve essere sostituito da un cavo di collegamento preparato in modo speciale disponibile presso il Centro di Assistenza Clienti FEIN.
L'attuale lista dei pezzi di ricambio di questa macchina è presente in Internet sul sito www.fein.com.
Interventi di manutenzione giornalieri
Soffiare aria compressa sulle aperture per l'aria di raffreddamento (10) sulla carcassa del motore e sui punti contrassegnati (vedi targhetta delle istruzioni (17)).
Oliare giornalmente con olio per macchine i punti contrassegnati della macchina (vedi targhetta delle istruzioni (17)).
Ad ogni sostituzione del nastro abrasivo controllare che la ruota motrice (13) e la ruota di contatto (12) non siano usurate o danneggiate. Provvedere a far sostituire le parti danneggiate.
Aprire il coperchio laterale (15).
Rimuovere la cassetta per trucioli (4) e smaltire la polvere di metallo.
Prima di svuotarlo, il contenuto della cassetta per trucioli deve essersi raffreddato sufficientemente per essere poi smaltito servendosi di contenitori adatti.
Pulire esternamente la macchina con aria compressa.
In caso di necessità è possibile sostituire da soli le seguenti parti: Nastro abrasivo, protezione antiscintille (1)
Responsabilità per vizi e garanzia.
La prestazione di garanzia sul prodotto è valida secondo la relativa normativa vigente nel Paese in cui avviene l'immissione sul mercato. Inoltre la FEIN riconosce la garanzia conformemente alla dichiarazione di garanzia produttore FEIN.
Nel volume della macchina può essere contenuta anche solo una parte degli accessori descritti o illustrati nelle presenti istruzioni per l'uso.
Dichiarazione di conformità.
La dichiarazione CE è valida esclusivamente per i Paesi dell'Unione Europea e dell'EFTA (European Free Trade Association) e solamente per i prodotti destinati al mercato UE o EFTA. Dopo l'immissione sul mercato UE del prodotto, il contrassegno UKCA perde la sua validità.
La dichiarazione UKCA è valida esclusivamente per il mercato britannico (Inghilterra, Galles e Scozia) e solo per prodotti destinati al mercato britannico. Dopo l'immissione sul mercato britannico del prodotto, il contrassegno CE perde la sua validità.
La Ditta FEIN dichiara sotto la propria responsabilità che il presente prodotto corrisponde alle norme applicabili riportate sull'ultima pagina delle presenti istruzioni per l'uso.
Documentazione tecnica presso: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd
Misure ecologiche, smaltimento.
Avviare ad un riciclaggio rispettoso dell'ambiente imballi, macchine ed accessori scartati.
Schemi elettrici di collegamento.
Tipo GKS75-4KW Pagina 89
Tipo GKS752H Pagina 90
Tipo GKS75-3KW Pagina 91
Tipo GKS75-1,5KW Pagina 92
Tipo GKS75-EF Pagina 93
