Tuotetyyppi	Hiomakone (nauhamylly)
Merkki	Fein
Malli	GRIT GKS 75 2H
Virransyöttö	Kolmivaihe (3~)
Tyhjäkäyntikierrosnopeus	3000 kierr/min
Nopeudensäätö	2 asentoa (kytkin)
Nauhan pituus (l1)	Ei ilmoitettu ohjeessa
Nauhan leveys (l2)	Ei ilmoitettu ohjeessa
Kipinäsuojaus	Kyllä, säädettävä
Hätäpysäytys	Kyllä, punainen painike
Imulaite	Kyllä, putki DN 16
Lastulaatikko	Kyllä, irrotettava
Viitejännite (U)	Tarkista arvokilvestä
Taajuus (f)	Tarkista arvokilvestä
Ottoteho (P1)	Ei ilmoitettu ohjeessa
Paino	Ei ilmoitettu ohjeessa
Äänenpainetaso (hionta)	94 dB(A)
Äänenvoimakkuustaso (hionta)	100,5 dB(A)
Päivittäinen huolto	Öljyäminen ja tuuletusaukkojen puhdistus
Takuu	Lakisääteisten määräysten mukainen

Usein kysytyt kysymykset - GRIT GKS 75 2H Fein

Millaista hiomanauhaa tulisi käyttää?

Käytä ainoastaan Fein-hiomanauhoja, jotka soveltuvat metallien hiontaan (paitsi magnesium). Noudata nauhan takana ilmoitettua pyörimissuuntaa.

Kuinka vaihdan hiomanauhan?

Irrota kone verkosta. Avaa sivukansi (15) löysäämällä ruuvia (14). Paina poljinta (6) alas jännityslaitteen vapauttamiseksi. Poista vanha nauha, aseta uusi nauha pyörimissuunnan mukaisesti ja paina poljin ylös jännittääksesi. Sulje kansi.

Kuinka säätää pyörimisnopeutta?

Nopeutta säädetään vain koneen ollessa pysähdyksissä kytkimellä (18): asento 1 hitaalle nopeudelle, asento 2 suurelle nopeudelle.

Mitä tehdä, jos hiomanauha ajautuu?

Käytä tähtiruuvia (8) nauhan keskittämiseen. Jos ongelma jatkuu, puhdista pyörät (12 ja 13) paineilmalla ja tarkista niiden kuluminen. Vaihda vaurioituneet osat.

Kuinka käyttää hätäpysäytystä?

Vaaratilanteessa paina heti punaista hätäpysäytyspainiketta (7). Kone pysähtyy noin 50 sekunnin kuluttua. Käynnistääksesi uudelleen, avaa painike kiertämällä sitä ja paina Käynnistys-painiketta.

Mitä päivittäistä huoltoa tarvitaan?

Puhalla paineilmaa tuuletusaukkoihin (10) ja öljyä ohjekilpeen (17) merkityt kohdat. Tarkista käyttö- ja kosketuspyörien kunto. Puhdista lastulaatikko jäähtymisen jälkeen.

Voinko käyttää tätä konetta magnesiumin hiontaan?

Ei, kone on suunniteltu metallien hiontaan, paitsi magnesium. Magnesiumin hionta aiheuttaa palo- ja räjähdysvaaran.

Kuinka liitetään pölynimuri?

Liitä sopiva imulaite koneessa olevaan putkeen (16). Tämä imee hionnassa syntyvän pölyn.

Mitä tehdä ylikuormituksen sattuessa?

Kone sammuu automaattisesti jatkuvassa suuressa kuormituksessa. Anna sen jäähtyä noin 15 minuuttia ennen uudelleenkäynnistystä.

Mistä löydän varaosia?

Varaosia on saatavana Fein-huollosta ja verkkosivuilta www.fein.com. Vain ammattitaitoinen henkilö saa suorittaa korjauksia.

KÄYTTÖOHJE GRIT GKS 75 2H Fein

Konetta saa käyttää vain pätevä henkilökunta tai koulutetut henkilöt.

Alkuperäisen käyttöohjeen käännös.

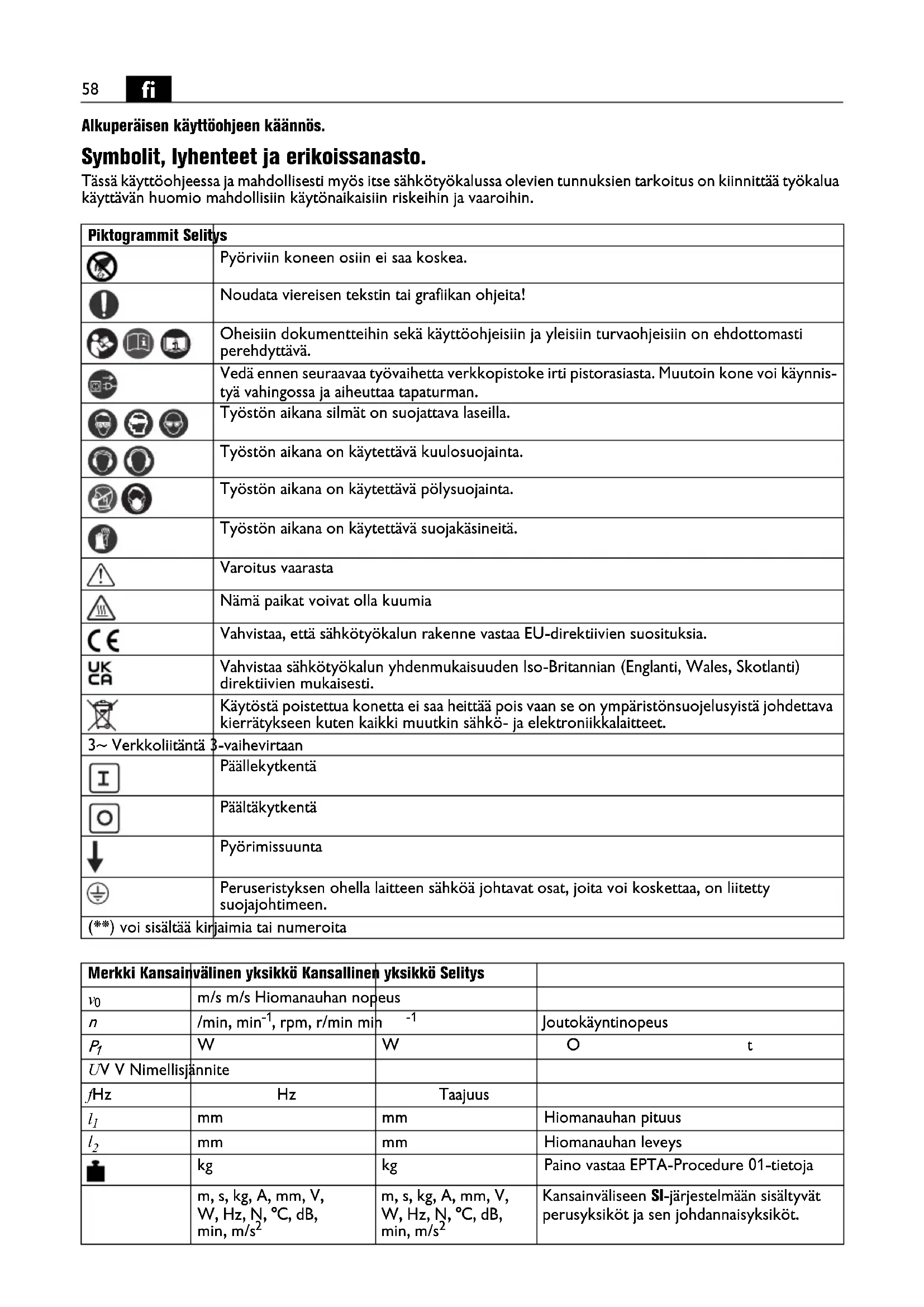

Symbolit, lyhenteet ja erikoissanasto.

Tässä käyttöohjeessa ja mahdollisesti myös itse sähkötyökalussa olevien tunnuksien tarkoitus on kiinnittää työkalua käyttävän huomio mahdollisiin käytönaikaisiin riskeihin ja vaaroihin.

Piktogrammit Selitys
			Pyöriviin koneen osiin ei saa koskea.
			Noudata viereisen tekstin tai grafiikan ohjeita!
			Oheisiin dokumentteihin sekä käyttöohjeisiin ja yleisiin turvaohjeisiin on ehdottomasti perehdyttävä.
			Vedä ennen seuraavaa työvaihetta verkkopistoke irti pistorasiasta. Muutoin kone voi käynnis-tyä vahingossa ja aiheuttaa tapaturman.
			Työstön aikana silmät on suojattava laseilla.
			Työstön aikana on käytettävä kuulosuojainta.
			Työstön aikana on käytettävä pölysuojainta.
			Työstön aikana on käytettävä suojakäsineitä.
			Varoitus vaarasta
			Nämä paikat voivat olla kuumia
			Vahvistaa, että sähkötyökalun rakenne vastaa EU-direktiivien suosituksia.
			Vahvistaa sähkötyökalun yhdenmukaisuuden Iso-Britannian (Englanti, Wales, Skotlanti) direktiivien mukaisesti.
			Käytöstä poistettua konetta ei saa heittää pois vaan se on ympäristönsuojelusyistä johdettava kierrätykseen kuten kaikki muutkin sähkö- ja elektroniikkalaitteet.
	Verkkoliitäntä		3-vaihevirtaan
			Päällekytkentä
			Päältäkytkentä
			Pyörimissuunta
			Peruseristyksen ohella laitteen sähköä johtavat osat, joita voi koskettaa, on liitetty suojajohtimeen.
	voi sisältää kirjaimia tai numeroita

Merkki Kansainvälinen yksikkö Kansallinen yksikkö Selitys
v_0	m/s m/s Hiomanauhan nopeus
n	/min, min ^-1 , rpm, r/min min ^-1		Joutokäyntinopeus
P_1	W	W	O t
UV V Nimellisjännite
fHz	Hz	Taajuus
l_1	mm	mm	Hiomanauhan pituus
l_2	mm	mm	Hiomanauhan leveys
	kg	kg	Paino vastaa EPTA-Procedure 01-tietoja
	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2	Kansainväliseen SI-järjestelmään sisältyvät perusyksiköt ja sen johdannaisyksiköt.

Työturvallisuus.

Koneen saa ottaa käyttöön vasta kun ensin on perehdytty käyttöohjeeseen ja sen sisältö kuvi- tus, erittelyt ja turvamääräykset mukaan lukien ovat tulleet ymmärretyiksi.

Samoin on noudatettava voimassa olevia maakohtaisia määräyksiä, jotka koskevat sähköteknikkaa ja työturvallisuutta (vrt. Saksa: BGV A2, BGR 500).

Jos dokumenteissa selostettuja turvaohjeita laiminlyödään, seurauksena voi olla sähköisku, tulipalo ja/tai vakava tapaturma.

Säilytä tämä käyttöohje myöhempää tarvetta silmällä pitäen ja anna se koneen mukaan, mikäli kone myydään tai luovutetaan toisen käyttöön.

Koneen käyttökohde.

Kone metalliaineiden (paitsi magnesium) hiontaan Feinin sallimilla hiomanauhoilla, säältä suojatussa ympäristössä.

Erityiset varotoimenpiteet.

Muista henkilökohtaiset suojavarusteet. Käytä työstötilanteesta riippuen kasvosuojainta, silmäsuojainta tai suojalaseja. Jos mahdollista, käytä pölysuojainta, kuulosuojainta, suojakäsineitä tai erikoisvaatetusta, joka antaa suojan ilmaan sinkoilevilta hioma- ja materiaalihiukkasilta. Varsinkin silmät on suojattava eri työstötavoilla ilmaan sinkoilevilta hiukkasilta. Pöly- ja hengityssuojainten täytyy pystyä suodattamaan työstössä syntyvä pöly. Pitkäaikainen altistuminen melulle saattaa heikentää kuuloa.

Töissä ei pidä käyttää liian löysää vaatetusta, korut on riisuttava ja pitkät hiukset sidottava. Suojalaitteista huolimatta irralliset esineet voivat singota voimalla laitteen liikkuviin osiin osuessaan ja aiheuttaa tapaturman.

Kuluneita, repeytyneitä tai pahoin likaantuneita hiomanauhoja ei saa käyttää. Käsittele hiomanauhoja huolellisesti ja varastoi ne valmistajan antamia ohjeita noudattaen. Hiomanauhoja ei saa taittaa! Vioittunut hiomanauha voi revetä ja singota irti voimalla, mistä voi seurata tapaturma.

Vain sellaisia hiomanauhoja tai lisätarvikkeita saa käyttää, jotka työkalun valmistaja on kehittänyt tai hyväksynyt. Muunlainen hiomanauha tai lisätarvike ei välttämättä ole turvallinen käyttää, vaikka se sopisikin koneeseen.

Käytä aina koneeseen kuuluvia suojalaitteita. Suojalaitteet on kiinnitettävä koneeseen pitävästi, jolloin saavutetaan optimaalisin suoja. Suojalaitteiden tarkoitus on suojata konetta käyttävää hionnassa ilmaan sinkoilevilta hiukkasilta sekä kosketussuojata häntä hiomanauhalta.

Huomio, palo- ja räjähdysvaara! Metalleja hiottaessa (esim. alumiinia) syntyy pölyä, joka saattaa olla tulenarkaa tai helposti räjähtävää. Älä käytä konetta tulenarkojen aineiden lähellä. Kipinät voivat sytyttää näitä aineita.

Huomio - tulipalon vaara! Metallin hionnassa metallista ja hiomanauhasta irtoaa kuumia lastuja, jotka johdetaan kipinälaatikkoon. Kipinälaatikon sisällön on ennen sen tyhjentämistä annettava jäähtyä ja lastut on tyhjennettävä sopivaan astiaan.

On varottava, ettei kipinöinnöistä ole varaa muille lähellä oleville. Poista kaikki palavat materiaalit työstöpaikan läheltä. Metalleja hiottaessa syntyy kipinöintiä.

Katso, että muut pysyvät turvallisella etäisyydellä työkohteesta. Kaikkien työkohteessa olevien on käytettävä henkilökohtaisia suojavarusteita. Työkappaleesta tai rikkoutuneesta vaihtotyökalusta irtoavia osia voi sinkoutua kauemmaskin ja vahingoittaa muita varsinaisen työkohteen ulkopuolella olevia.

Työkappaleen on aina oltava pitävästi hioma-aluslaa ja rajoitinta vasten. Liian pienet tai ohuet työkappaleet eivät sovellu työstettäviksi koneella. Työtapaturmen vaara, jos työkappale sinkoaa irti koneesta.

Työstetty pinta voi olla erittäin kuuma. Sitä ei pidä kos-kettaa paljaalla kädellä.

Pyörivää hiomanauhaa ei saa missään tapauksessa koskettaa. Siitä seuraa tapaturman vaara.

Vaaratilanteissa on heti painettava hätä-seis-painikietta. Kone jälkikäy vielä noin 50 sekuntia.

Koneen ilmanvaihtoaukot on puhdistettava säännöllisesti. Moottorin tuuletin kerää pölyä konekotelonsisään. Jos metallipölyä kerääntyy ylenmäärin, se voi vaarantaa sähköistä turvallisuutta.

Koneen on oltava tukevasti paikallaan vaakatasossa olevalla alustalla. Jos kone kaatuu työstön aikana, siitä voi aiheutua vakava työtapaturma.

Koneen verkkopistokkeen saa vaihtaa ainoastaan ammattitaitoinen sähköasentaja. Pistorasian suojajoh- timen on oltava liitettynä sähköverkon suojamaahan.

Huolto- ja kunnostustöiden ajaksi on verkkopistoke vedettävä irti! Jos kone kytketään päälle vahingossa, sii-tä voi aiheutua vakava työtapaturma.

Koneen sähkötekninen turvallisuus on annettava tarkastaa säännöllisin välein lakisääteisiä määräyksiä noudattaen. Jos tarkastukset laiminlyödään, koneesta voi saada sähköiskun!

Ennen koneen ensimmäistä käyttökertaa on tarkastettava koneen pyörimissuunta. Jos pyörimissuunta on vääärä, työkappale saattaa sinkoutua irti ja aiheuttaa tapaturman. Pyörimissuunnan saa vaihtaa ainoastaan ammattitaitoinen sähköasentaja.

Kun kone käynnistetään, on katsottava, ettei kukaan seiso välittömästi hiomanauhan vieressä. Jos hiomanauha repeää, se voi aiheuttaa vakavan tapaturman.

Terveydelle vaarallisten pölyjen käsittely

Työvaiheissa, joissa työkalulla lastutaan materiaalia, voi syntyä vaarallista pölyä.

Tietyntyppisen pölyn koskettaminen tai hengittäminen voi aiheuttaa allergisia reaktioita ja/tai hengitysteiden sairauksia, syöpää tai hedelmällisyyteen vaikuttavia vaurioita. Tällaista pölyä voi erittyä esim. asbestista ja asbestipitoisista materiaaleista, lyijypitoisista maaleista, metallista, eräistä puulaaduista, mineraaleista, kivipitoisista materiaaleista erittyvistä silikaateista, maalinpoistoaineista, puunsuoja-aineista sekä eliöntorjunta-aineista. Riskin suuruus pölyjä hengitettäessä riippuu niiden määrästä. Suositamme käyttämään tarkoitukseen sopivaa poistoimuria sekä henkilökohtaista suojavarustusta ja huolehtimaan työpaikan riittävästä tuuletuksesta.

Asbestipitoisen materiaalin työstö on paras jättää ammattihenkilökunnan hoidettavaksi.

Puupöly ja kevytmetallipöly sekä hionnassa syntyvä pöly yhdessä kemiallisten aineiden kanssa voivat epä- suotuisissa olosuhteissa syttyä itsestään palamaan tai aiheuttaa räjähdyksen. Kipinöintiä pölysäiliön läheisyy- dessä on vältettävä, samoin sähkötyökalun ja hiottavan esineen ylikuumenemista. Pölysäiliö on hyvä tyhjentää ajoissa. Materiaalin valmistajan työstöohjeita on noudatettava, samoin kuin maakohtaisesti voimassa olevia, kyseisten materiaalien työstöön liittyviä määräyksiä.

Laitteen osat.

1 Kipinäsuojus
2 Siipiruuvi kipinäsuojukseen
3 Hioma-alusta
4 Kipinalaatikko
5 Hioma-alustan lukkoruuvi
6 Poljin
7 Hätä-seis-painike
8 Hiomanauhan säätöruuvi
9 Pistoke
10 Tuuletusaukot
11 Käynnistyskytkin
12 Kontaktilevy
13 Käyttöpyörä
14 Sivusuojuksen ruuvi
15 Sivusuojus
16 Aukko pölynpoistoa varten
17 Ohjekilpi
18 Kierrosluvun säädin

19 Kiinnitysruuvit alustaan, työpöytään

Asennusohjeet (kuva 5)

Kiinnitä kone lattiaan sopivilla vaarna/ruuviliitoksilla. Kaikkien kiinnitysten on kestettävä työssä esiintyvät voimat.

Virheellinen asennus saattaa johtaa siihen, että kone työvaiheen aikana irtoaa konealustasta ja aiheuttaa vakavia tapaturmia.

Sähköliitäntä.

Sähköliitäntä koneen käyttökohteessa on annettava tehdä ammattitaitoisen sähköasentajan toimesta.

Huomio verkkojännite: Verkkovirran jännitteen ja taa- juuden on oltava sama kuin sähkökoneen tyyppikilvessä ilmoitetut tiedot.

Ennen koneen ensimmäistä käyttökertaa on tarkastettava koneen pyörimissuunta. Pyörimissuunnan saa vaihtaa ainoastaan ammattitaitoinen sähköasentaja.

Asetukset.

Ennen koneeseen kohdistuvia töitä on verkkopistoke vedettävä irti pistorasiasta.

Kipinäsuojuksen (1) säätö.

Löysää siipiruuveja (2) ja säädä kipinäsuojus (1) niin, että se peittää hiomanauhan mahdollisimman hyvin. Kiristä sitten siipiruuvit taas kiinni.

Kipinäsuojuksen (3) säätö (Kuva 2).

Löysää lukkoruuvia (5) ja säädä välys suurimmillaan mittaan 2 mm.

Kiristä sitten lukkoruuvi taas kiinni.

Hiomanauhan säätö.

Kytke kone päälle vain hetkeksi ja tarkasta hiomanauhan kulku. Jos hiomanauha puoltaa jommalle kummalle sivulle, säädä sen asentoa säätöruuvilla (8) niin, että nauha pyörii keskellä.

Jos nauhaa ei saada säädettyä keskelle:

Puhdista käyttöpyörä (13) ja kontaktipyörä (12) paineil-malla.

Tarkasta käyttö- ja kontaktipyörän kunto: kulumat, mahdolliset muotoviat tms. Vialliset osat on annettava uusia välittömästi!

Hiomanauhan vaihto.

Ennen koneeseen kohdistuvia töitä on verkkopistoke vedettävä irti pistorasiasta.

Löysää ruuvia (14) ja avaa sivusuojus (15).

Paina poljin (6) alas, niin kirstinlaite löystyy.

Poista hiomanauha.

Kun kiinnität uuden hiomanauhan, tarkista ensin sen pyörimissuunta nauhan sisäpinnalta. Pyörimissuun-

nan on oltava sama kuin käyttöpyörän pyörimissuunnan.

Aseta hiomanauha sekä käyttöpyörän (13) että kontaktipyörän (12) varaan.

Paina poljin (6) yläasentoon, niin hio-manauha kirstyy.

Sulje sivusuojus (15) ja kiristä ruuvi (14) taas kiinni.

Kytke kone päälle ja säädä hiomanau- han asentoa.

Käyttövinkkejä.

Kone päälle/pois.

Käynnistys:

Vapauta hätä-seis-painikkeen (7) lukitus ja käännä painike ylös. Paina painiketta "I" (11).

Pysäytys:

Käännä hätä-seis-painike (7) ylös. Paina painiketta "0" (11).

Virran katkaisemisen jälkeen kone jälkikäy vielä n. 50 sekunnin ajan.

Hätä-seis-painike:

Vaaratilanteessa kone pysäytetään punaisella hätä-seispainikkeella.

Kierrosluvun säätö GKS752H.

Kytkinasento 1: Alhainen kierrosluku

Kytkinasento 2: Suuri kierrosluku

Kierroslukua saa muuttaa kytkimellä (18) ainoastaan koneen seistessä.

Ylikuormitussuoja.

Jos konetta käytetään pitempään korkealla kuormituk-sella, siitä katkeaa virta automaattisesti. Sen jälkeen koneen on annettava jäähtyä n. 15 minuuttia, ennen kuin työstöä voi jatkaa.

Kontaktihionta (kuvat 3+4)

Varmista, että lukkoruuvi (5) on kiristetty.

Tarkista hioma-alustan välysmitta.

Katso, että hiomasuojus (1) on oikeassa asennossa ja kireällä.

Kytke kone päälle ja tarkasta hiomanauhan asento.

Aseta työstökappale tiiviisti hionta-alustaa vasten.

Työstökappaletta on liikutettava molemmin käsin tai sen voi lukita paikalleen sopivaan aputelineeseen.

Pölynpoisto

Suositamme käyttämään poistoimuria.

Koneessa olevaan liitäntääukkoon (16) voidaan yhdistää pölynpoistoimuri.

Melupäästöarvot.

Äänipäästöt Tyhjäkäynti Hionta

Mitattu A-painotettu äänenpai-netaso työpisteessä L_pA

(re 20 μPa) desibeleinä 80,5 94

Epätarkkuus K_pA desibeleinä 4 4

Mitattu A-painotettu äänitehon taso L_wA (re 1 pW) desibeleinä 90 100,5

Epätarkkuus K_wA desibeleinä 2,5 2,5

Käyttöedellytykset

Kierrosluku (/min)	3000	3000
Materiaali	-	ST 37
Mitat	-8 x 40
Hiomanauha	Grit by - FEIN 36R

HUOMAUTUS: Mitatun päästöarvon ja siihen liittyvän epätarkkuusarvon summe on niiden arvojen yläraja, jotka voidaan havaita mittauksissa.

Käytä kuulosuojainta!

Mitatut arvot ilmoitetaan ko. tuotenormien pohjalta.

Kunnossapito, huolto.

Kunnostustyöt saa suorittaa ainoastaan ammattitaitoinen asentaja voimassa olevia määräyksiä noudattaen.

Suositamme tilaamaan kunnostuksen FEIN-palvelusta, lähimmästä FEIN-sopimuskorjaamosta tai FEIN-jälleen-myyjältä.

Mikäli koneen liitäntäjohto on vioittunut, se on vaihdettava erikoisvalmistiseen liitäntäjohtoon, jollaisen voi tilata FEIN-palvelusta.

Tähän koneeseen kuuluvan päivitetyn varaosaluettelon voi hakea internet-osoitteesta www.fein.com.

Päivittäiset huoltotoimet

Puhdista moottorin kotelossa olevat ilmanvaihto-aukot (10) ja muut merkityt kohteet (vrt. ohjekilpi (17)) paineilmalla.

Öljyä päivittäin koneen merkityt kohteet koneöljyllä (ks. ohjekilpi (17)).

Tarkasta aina hiomanauhan vaihdon yhteydessä käyttö-(13) ja kontaktipyörien (12) kunto, mahdolliset kulumat tai vauriot. Anna uusia vioittuneet osat.

Avaa moduulin sivusuojus (15).

Poista lastulaatikko (4) ja huolehdi metallipölystä.

Lastulaatikon sisällys tulee olla riittävän jäähtynyttä ennen tyhjennystä, ja sen saa hävittää ainoastaan sopiviin säiliöihin.

Puhdista koneen ulkopinta paineilmalla.

Seuraavat osat voi tarvittaessa vaihtaa itse:

Hiomanauha, kipinäsuojus (1)

Takuu.

Tuotteeseen pätee takuu, joka vaaditaan sen tuontimaassa. Sen ohella pätee FEINin takuuehdoissa määrittämä valmistajakohtainen takuu.

Kaikki tässä käyttöohjeessa mainitut tai kuvissa esitetyt lisätarvikkeet eivät välttämättä kuulu koneen toimitussisältöön.

EU-vastaavuus.

CE-tiedonanto koskee vain Euroopan unionin ja EFTAn (European Free Trade Association) maita ja vain EU- ja EFTA-markkinoille tarkoitettuja tuotteita. Tuotteen EU-markkinoille liikkeeseenlaskemisen jälkeen UKCAMerkinä menettää voimassaolonsa.

UKCA-tiedonanto koskee vain brittimarkkinoita (Englanti, Wales ja Skotlanti) ja brittimarkkinoille tarkoitettuja tuotteita. Tuotteen brittimarkkinoille liikkeeseenlaskemisen jälkeen CE-merkinä menettää voimassaolonsa.

Tmi. FEIN vakuuttaa ja vastaa yksin siitä, että tämä tuote on käyttöohjeen viimeisellä sivulla mainittujen määräysten ja standardien mukainen.

Teknisen dokumentaation laatinut: C. & E. Fein GmbH, D-73529 Schwäbisch Gmünd

Ympäristönsuojelu, jätehuolto.

Huolehdi siitä, että pakkausmateriaali, käytöstä pois- tettu kone ja sen lisätarvikkeet johdetaan kierrätykseen.

Liitäntäkaaviot.

Tyyppi GKS75-4KW sivu 89

Tyyppi GKS752H sivu 90

Tyyppi GKS75-3KW sivu 91

Tyyppi GKS75-1,5KW sivu 92

Tyyppi GKS75-EF sivu 93
