NÁVOD NA OBSLUHU GRIT GKS 75 2H Fein
Technické podklady u:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Preklad originálneho návodu na použitie.

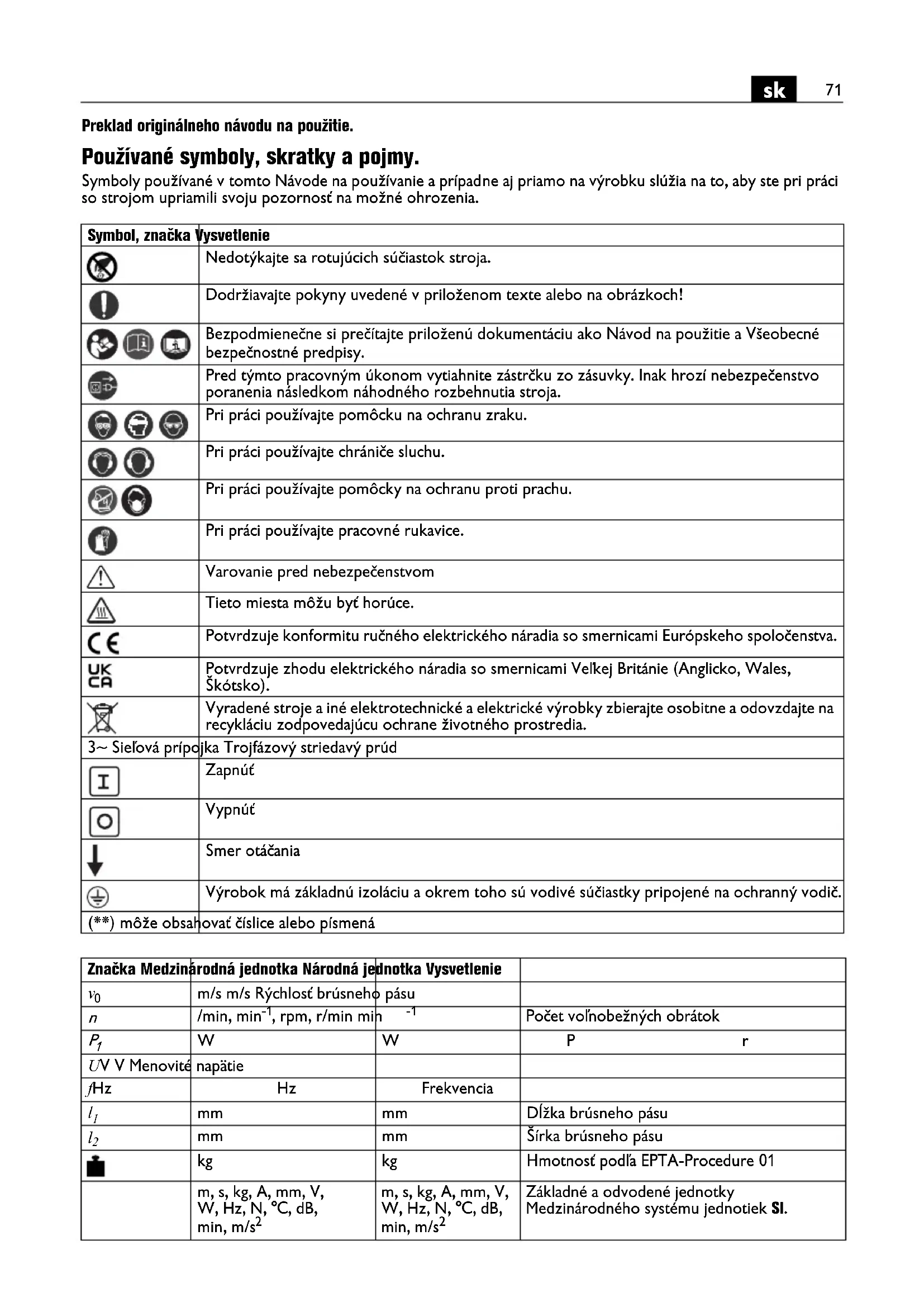

Používané symboly, skratky a pojmy.
Symboly používané v tomto Návode na používanie a prípadne aj priamo na výrobku slúžia na to, aby ste pri práci so strojom upriamili svoju pozornosť na možné ohrozenia.
| Symbol, značka Vysvetlenie | |
 | Nedotýkajte sa rotujúcich súčiastok stroja. |
 | Dodržiavajte pokyny uvedené v priloženom texte alebo na obrázkoch! |
 | |
 | Pred týmto pracovným úkonom vytiahnite zástrčku zo zásuvky. Inak hrozí nebezpečenstvo poranenia následkom náhodného rozbehnutia stroja. |
 | |
 | |
 | |
 | Pri práci používajte pomôcku na ochranu zraku. |
 | Tieto miesta môžu byť horúce. |
 | |
 | Potvrdzuje konformitu ručného elektrického náradia so smernicami Európskeho spoločenstva. |
 | Potvrdzuje zhodu elektrického náradia so smernicami Vel’kej Británie (Anglicko, Wales, Škótsko). |
 | Vyradené stroje a iné elektrotechnické a elektrické výrobky zbierajte osobitne a odovzdajte na recykláciu zodpovedajúcu ochrane životného prostredia. |
 | |
 | Zapnút |
 | Vypnút |
 | Smer otáčania |
 | Výrobok má základnú izoláciu a okrem toho sú vodivé súčiastky pripojené na ochranný vodič. |
| (**) môže obsahovať číslice alebo písmená | |
| Značka Medzinárodná jednotka Národná jednotka Vysvetlenie | |||
| v_0 | m/s m/s Rýchlost brúsneho pásu | ||
| n | /min, min ^-1 , rpm, r/min min ^-1 | Počet volínobežných obrátok | |
| P_1 | W | W | P r |
| UV V Menovité | napätie | ||
| fHz | Hz | Frekvencia | |
| l_1 | mm | mm | Dížka brúsneho pásu |
| l_2 | mm | mm | Šírka brúsneho pásu |
| kg | kg | Hmotnost podľa EPTA-Procedure 01 | |
| m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | m, s, kg, A, mm, V,W, Hz, N, °C, dB,min, m/s ^2 | Základné a odvodené jednotkyMedzinárodného systému jednotiek SI. | |
Nepoužívajte stroj predtým, ako si dôkladne prečítate Návod na používanie, vrátane špecifikácií, bezpečnostných pravidiel ani predtým, ako si prezriete všetky obrázky.
Dodržiavajte všetky príslušné národné ustanovenia o elektrickej bezpečnosti a ochrane zdravia pri práci (v Nemecku: BGV A2, BGR 500).
Nedodržanie bezpečnostných pokynov v menovanej dokumentácii môže mať za následok zásah elektrickým prúdom, požiar a/alebo vážne poranenie.
Uschovajte tento Návod na používanie na neskoršie používanie a v prípade predaja alebo odovzdania stroja inému ho odovzdajte spolu so strojom.
Určenie stroja.
Stroj je určený na brúšenie kovových materiálov (okrem magnézia) s použitím brúsnych pásov schválených firmou Fein v prostredí chránenom pred vplyvmi vonkajšieho podnebia a počasia.
Špeciálne bezpečnostné pokyny.
Používajte osobné ochranné prostriedky. Podl'a druhu použitia náradia používajte ochranný štit na celú tvár, štit na oči alebo ochranné okuliare. Pokial'je to primerané, používajte ochrannú dýchaciu masku, chrániče sluchu, pracovné rukavice alebo špeciálnu zásteru, ktorá Vás uchráni pred odletujúcimi drobnými čiastočkami brusiva a obrábaného materiálu.
Predovšetkým oči treba chránit pred odletujúcimi cudzími telieskami, ktoré vznikajú pri rôznom spôsobe používania náradia. Ochrana proti prachu alebo ochranná dýchacia maska musia predovšetkým odfiltrovať konkrétny druh prachu, ktorý vzniká pri danom druhu použitia náradia. Ked’ je človek dlhšiu dobu vystavený hlasnému hluku, môže utrpiet stratu sluchu.
Pri práci nemajte nikdy na sebe volné oblečenie, ozdoby a šperky a nikdy nepracujte s rozpustenými dlhými vlasmi. Napriek ochranným prvkom môžu pohybujúce sa súčiastky náradia zachytiť volné predmety a spôsobit Vám poranenie.
Nepoužívajte žiadne také brúsne pásy, ktoré sú opotrebované, natrhnuté alebo silne zanesené. S brúsnymi pásmi manipulujte opatrne a uschovávajte ich podľa pokynov výrobcu. Brúsne pásy neprelamujte!
Poškodené brúsne pásy by sa mohli roztrhnút, mohli by byť náradím vymrštené a spôsobit niekomu poranenie.
Nikdy nepoužívajte brúsne pásy alebo iné príslušenstvo, ktoré nebolo špeciálne vyvinuté výrobcom stroja, alebo nebolo ním schválené. Bezpečnú prevádzku nezabezpečuje samotná okolnosť, že brúsny pás alebo príslušenstvo sa na stroj hodia (pasujú).
Pracujte zásadne vždy s všetkých použitím ochranných prvkov, ktoré sa nachádzajú na stroji. Ochranné prvky musia byť namontované na stroji tak, aby sa dosiahla maximálna miera bezpečnosti. Ochranné prvky slúžia na to, aby chránili obsluhujúcu osobu pred odletujúcimi čiastočkami a neúmyselným dotykom s brúsnym pásom.
Pozor! Nebezpečenstvo požiaru a výbuchu! Pri brúsení kovov (napríklad hliníka) vzniká prach, ktorý môže byt' horl'avý alebo výbušný. Nepoužívajte tento stroj v blízkosti horl'avých materiálov. Odletujúce iskry by mohli tieto materiály zapáliť.
Pozor, nebezpečenstvo požiaru! Pri brúsení kovov vznikajú žeravé kovové a brúsne piliny, ktoré sa hromadia v nádobe na triesky. Obsah zbernej nádoby na triesky musí pred vyprázdnéním dôkladne vychladnút a smie sa zlikvidovať iba do vhodných nádob.
Dávajte pozor na to, aby žiadne osoby neboli ohrozené odletujúcimi iskrami. Z blízkosti miesta práce odstráňte všetky horľavé materiály. Pri brúsení kovov odletuje veľký prúd iskier.
Zabezpečte, aby sa iné osoby nachádzali v bezpečnej vzdialenosti od Vášho pracoviska. Každá osoba, ktorá vstúpi do pracovného dosahu náradia, musí byt vybavená osobnými ochrannými pomôckami. Úlomky obrobku alebo zlomený pracovný nástroj môžu odletieť a spôsobit poranenie osób aj mimo priameho pracoviska.
Obrobok musí vždy spolahlivo priliehať k brúsnej podložke a k dorazu. Velmi malé alebo tenké obrobky sa nesmú obrábat. Hrozí nebezpečenstvo poranenia prudko vyhodeným obrobkom.
Obrábaná plocha môže byť velmi horúca. Nedotýkajte sa jej preto rukou.
Nikdy sa nedotýkajte bežiaceho brúsneho pásu. Hrozí nebezpečenstvo poranenia.
V prípade nebezpečenstva okamžite stlačte tlačidlo bezpečnostného vypínača. Stroj dobieha až do 50 sekúnd.
Pravidelne čistite vetracie otvory stroja. Ventilátor motora vťahuje kovový prach dovnútra stroja. To môže spôsobit pri nadmernom nahromadení kovového prachu ohrozenie elektrickým prúdom.
Zabezpečte správne postavenie a vodorovní únštaláciu stroja. Ak by sa stroj počas práce prevrátil, mohlo by to viest k vážnym poraneniam.
Zástrčku stroja smie namontovať len vyučený elektrikár. Ochranný vodič v zásuvke musí byť spojený s ochranným uzemnením elektrickej siete.
Dávajte v pravidelných intervaloch kontrolovať elekterickú bezpečnosť stroja v zmysle zákonných ustanovení. Pri nekontrolovaných strojoch hrozí nebezpečenstvo zásahu elektrickým prúdom!
Pred prvým uvedením stroja do prevádzky skontrolujte smer otáčania motora. Nesprávny smer otáčania môže prudko vyhadzovať obrobok a spôsobit úrazy. Smer otáčanie stroja smie zmenit len vyučený elektrikár.
Nikdy nestojte vy, ani nedovolte stát' iným osobám pri spúšťaní stroja vedľa brúsneho pásu. Brúsny pás sa môže roztrhnút a spôsobit vážne poranenie.
Zaobchádzanie so zdraviu škodlivým prachom
Pri pracovných činnostiach s týmto náradím, pri ktorých dochádza k úberu materiálu, vzniká prach, ktorý môže byť zdraviu škodlivý. Dotyk alebo vdychovanie niektorých druhov prachu, napr. z azbestu a z materiálov obsahujúcich azbest, z náteru obsahujúceho olovo, z kovov, niektorých druhov dreva, minerálov, silikátových častíc materiálov obsahujúcich kamenivo, z rozpúštadiel farieb, z prostriedkov na ochranu dreva, z ochranných náterov pre vodné dopravné prostriedky môže vyvolať u niektorých osôb alergické reakcie a/alebo spôsobit ochorenie dýchacích ciest, rakovinu a vyvolávať poruchy plodnosti. Riziko vyvolané nadýchaním sa prachu je závislé od doby zotrvania v ohrozenom priestore. Používajte odsávacie zariadenie zodpovedajúce vznikajúcemu druhu prachu ako aj osobné ochranné pomôcky a postarajte sa o dobré vetranie pracoviska. Obrábanie materiálov, ktoré obsahujú azbest, prenechajte výlučne na odborníkov. Drevený prach, prach z lähkých kovov, horúce zmesi brúsneho prachu a chemických látok sa môžu za nepriaznivých podmienok samovznietiť, alebo môžu spôsobit výbuch. Vyhýbajte sa tomu, aby prúd iskier smeroval k zásobníku na prach, a zabráňte prehrievaniu ručného elektrického náradia a brúseného materiálu, zavčasu vyprázdňujte zásobník na prach, dodržiavajte pokyny výrobcu materiálu aj predpisy o obrábaní príslušného materiálu platné vo Vašej krajine.
Na jeden pohlad.
1 Chránič proti odletujúcim iskrám
2 Krídlová skrutka chrániča proti odletujúcim iskrám
3 Brúsna podložka
4 Nádobka na triesky
5 Skrutka s hviezdicovou hlavou pre brúsnu podložku
6 Pedál
7 Tlačidlo bezpečnostného vypínača
8 Skrutka s hviezdicovou hlavou, justovanie chodu brúsneho pásu
9 Zástrčka
10 Vetracie štrbiny
11 Vypínač
12 Kontaktný kotúč
13 Hnací kotúč
14 Skrutka pre bočný kryt
15 Bočný kryt
16 Odsávací nátrubok
17 Štítok s upozorneniami
18 Prepínač počtu otáčok
19 Upeňovacie skrutky pre podstavec, pracovný stôl
Návod na montáz (Obrázok 5)
Pomocou vhodných zápustných kolíkov (hmoždiniek) a skrutkových spojov upevnite stroj k podlahe. Každé upevnenie musí byť také, aby zodpovedalo a odolalo silám, ktoré budú vznikať pri prevádzke stroja. Chybná montáž môže mať za následok, že sa stroj počas prevádzky prevráti a spôsobí niekomu tážké poranenie.
Pripojenie na elektrickú siet.
Pripojenie na elektrickú siet, ktoré nie je súčastou dodávky, musí urobit vyučený elektrikár.
Prekontrolujte sietové napätie: Sietové napätie a frekvencia sa musia zhodovať s údajmi na typovom štítku stroja.
Pred prvým uvedením stroja do prevádzky prekontrolujte smer otáčania motora. Smer otáčania motora smie prestaviť len vyučený elektrikár.
Nastavenia.
Nastavenie chrániča proti odletujúcim iskrám (1).
Uvoľnite krídlovú skrutku (2) a chránič proti odletujúcim iskrám (1) nastavte tak, aby podľa možnosti čo najviac zakrýval brúsny pás.
Kridlovú skrutku opät utiahnite.
Nastavenie brúsnej podložky (3) (Obrázok 2).
Uvolnite skrutku s hviezdicovou hlavou (5) nastavte velkost štrbiny na max. 2 mm.
Skrutku s hviezdicovou hlavou opät utiahnite.
Nastavenie (justovanie) pásu.
Zapnite stroj len len na malú chvílu a skontrolujte chod pásu.
Pomocou skrutky skrutku s hviezdicovou hlavou (8) nastavte (justujte) chod pásu do stredovej polohy, ak sa brúsny pás pohybuje nalavo alebo napravo.
Ked' sa chod pásu nedá nastavić v stredovej polohe: Vyčistite hnací kotúč (13) a kontaktný kotúč (12) pomocou tlakového vzduchu.
Skontrolujte, či nie sú hnací kotúč a kontaktný kotúč deformované alebo opotrebované. Poškodené súčiastky dajte okamžite vymení!
Výmena brúsneho pásu.
Uvolnite skrutku (14) a otvorte bočný kryt (15).
Zatlačte pedál (6) smerom dole, aby ste povolili upínacie zariadenie.
Demontujte starý brúsny pás.
Pri zakladaní nového brúsneho pásu si všimnite údaj o smere chodu pásu na zadnej strane brúsneho pásu!
Tento smer chodu pásu sa musí zhodovať so smerom otáčania hnacieho kotúča.
Zakladajte brúsny pás súčasne na hnací kotúč (13) aj na kontaktný kotúč (12).
Pedál (6) potlačte smerom hore, aby ste brúsny pás napli.
Uzavrite bočný kryt (15) a skrutku (14) opäť utiahnite.
Zapnite stroj a najustujte chod pásu.
Pokyny na používanie.
Zapnutie a vypnutie.
Zapnutie:
Po vypnutí stroj dobieha ešte cca 50 sekúnd.
Prepínanie otáčok GKS752H.
Počet obrátok sa smie prepínať prepínačom (18) len vtedy, keď je stroj zastavený.
Poistka proti preťaženiu.
Ak trvá velké pretáženie stroja dlhší čas, stroj sa vypne. Po ochladnutí v trvaní cca 15 minút je stroj znova pripravený na prevádzku.
Kontaktné brúsenie (Obrázky 3+4).
Presvedčte sa, či je hviezdicová skrutka (5) utiahnutá. Skontrolujte veľkosť štrbiny brúsnej podložky.
Skontrolujte, či je chránič proti odletujúcim iskrám (1) správne nastavený a utiahnutý.
Zapnite stroj a skontrolujte chod pásu.
Vedte obrobok oboma rukami, alebo ho fixujte pomocou nejakého prípravku.
Odsávacie zariadenie
Odporúčame používanie odsávacieho zariadenia.
Prevádzkové podmienky
UPOZORNENIE: Súčet z nameranej emisnej hodnoty a príslušnej nepresnosti merania predstavuje hornú hranicu hodnôt, ktoré sa môžu pri meraniach vyskytnút.
Namerané hodnoty boli zistované podľa príslušnej normy pre daný produkt.
Opravu smie vykonať iba odborník podľa platných predpisov.
V prípade opravy odporúčame obrátiť sa na Autorizované servisné stredisko FEIN, na zmluvné opravovne firmy FEIN alebo na zastúpenia firmy FEIN. Ak je poškodené pripojovacie vedenie, treba ho nahradiť špeciálne upraveným pripojovacím vedením, ktoré možno zakúpiť prostredníctvom autorizovaného servisného strediska FEIN.
Aktuálny zoznam náhradných súčiastok nájdete na internetovej stránke www.fein.com.
Úkony dennej údržby
Prefúkajte vetracie otvory (10) na telese motora a dálšie označené miesta pomocou tlakového vzduchu (pozri štítok s upozorneniami (17)).
Denne stroj premastite na označených miestach strojovým olejom (pozri štítok s upozorneniami (17)).
Skontrolujte hnací kotúč (13) a kontaktný kotúč (12) pri každej výmene brúsneho pásu, či nie sú poškodené. Poškodené súčiastky dajte vynenić.
Otvorte bočný kryt (15).
V prípade potreby vymeňte nasledujúce súčiastky:
Brúsny pás, chránič proti odletujúcim iskrám (1)
Zákonná záruka na produkt platí podľa zákonných predpisov v krajine uvedenia do prevádzky. Firma FEIN okrem toho poskytuje záruku podľa vyhlásenia výrobcu FEIN o záruke.
V dodávke stroja sa môže prípadne nachádzať len jeden prvok príslušenstva popísaného alebo zobrazeného v tomto Návode na používanie.
Vyhlásenie o konformite.
Vyhlásenie CE platí iba pre krajiny Európskej únie a EFTA (European Free Trade Association) a iba pre produkty, ktoré sú určené pre trh EU alebo EFTA. Po po uvedení produktu na trh EU, stráca značka UKCA svoju platnosť.
Vyhlásenie UKCA platí iba pre britský trh (Anglicko, Wales a Škótsko) a iba pre produkty, ktoré sú určené pre britský trh. Po uvedení produktu na britský trh stráca značka CE svoju platnosť.
Firma FEIN vyhlasuje na svoju výlučnú zodpovednosť, že tento produkt sa zhoduje s príslušnými normatívnymi dokumentmi uvedenými na poslednej strane tohto Návodu na používanie.
Technické podklady sa nachádzajú na adrese:
C. & E. Fein GmbH,
D-73529 Schwäbisch Gmünd
Ochrana životného prostredia, likvidácia.
Obaly, vyradené stroje a príslušenstvo treba dať na likvidáciu zodpovedajúcu ochrane životného prostredia.
Schémy zapojenia.
Typ GKS75-4KW Strana 89
Typ GKS752H Strana 90
Preklad originálneho návodu na použitie.
