POWC20100 - Fűrész PowerPlus - Ingyenes használati útmutató

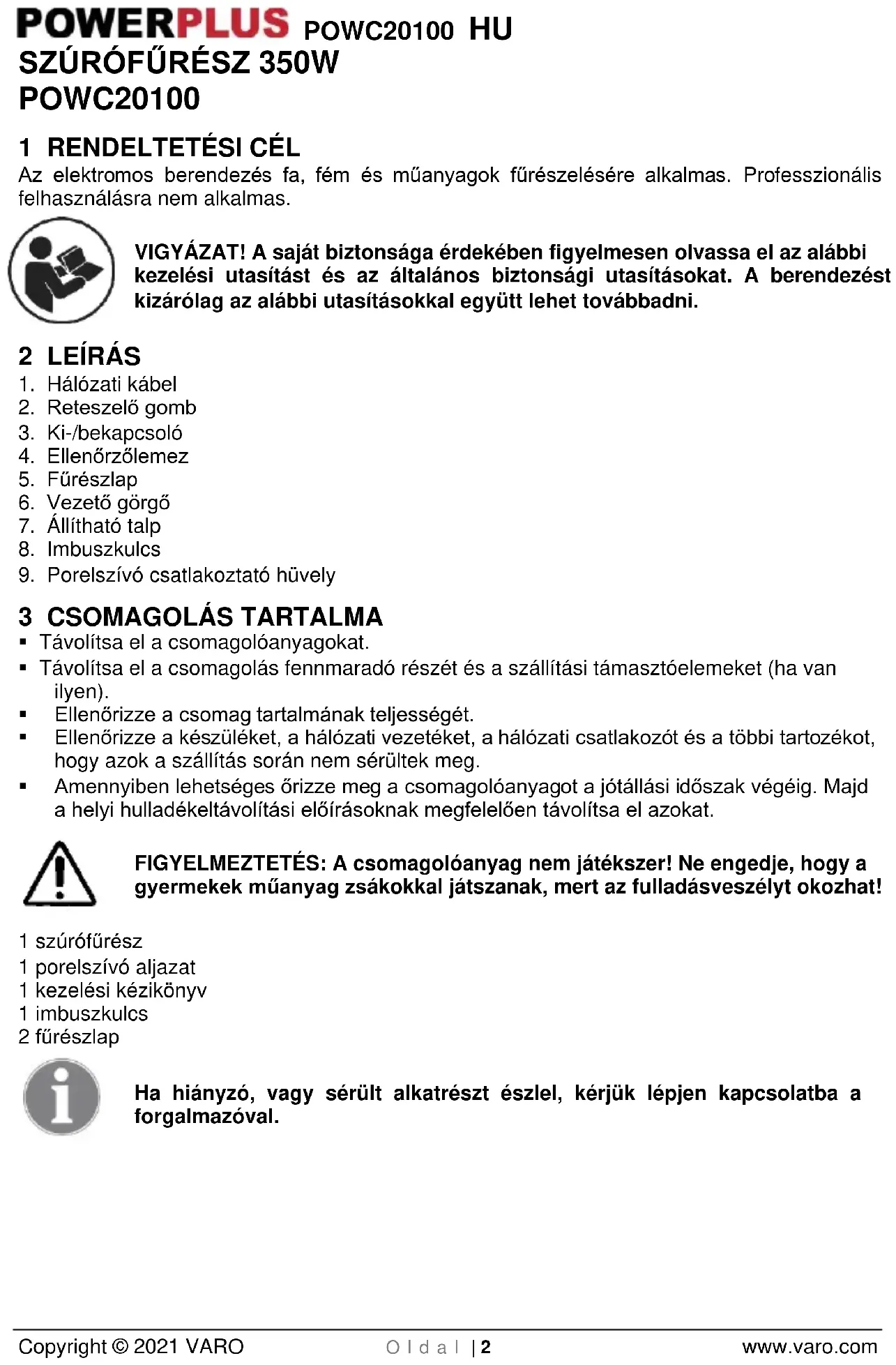

HASZNÁLATI ÚTMUTATÓ POWC20100 PowerPlus

5.4 Az elektromos működtetésű szerszámok helyes használata. ................................ 4

Az elektromos berendezés fa, fém és műanyagok fűrészelésére alkalmas. Professzionális felhasználásra nem alkalmas. VIGYÁZAT! A saját biztonsága érdekében figyelmesen olvassa el az alábbi kezelési utasítást és az általános biztonsági utasításokat. A berendezést kizárólag az alábbi utasításokkal együtt lehet továbbadni.

9. Porelszívó csatlakoztató hüvely

3 CSOMAGOLÁS TARTALMA

• Távolítsa el a csomagolóanyagokat.

• Távolítsa el a csomagolás fennmaradó részét és a szállítási támasztóelemeket (ha van ilyen).

• Ellenőrizze a csomag tartalmának teljességét.

• Ellenőrizze a készüléket, a hálózati vezetéket, a hálózati csatlakozót és a többi tartozékot, hogy azok a szállítás során nem sérültek meg.

• Amennyiben lehetséges őrizze meg a csomagolóanyagot a jótállási időszak végéig. Majd a helyi hulladékeltávolítási előírásoknak megfelelően távolítsa el azokat. FIGYELMEZTETÉS: A csomagolóanyag nem játékszer! Ne engedje, hogy a gyermekek műanyag zsákokkal játszanak, mert az fulladásveszélyt okozhat! 1 szúrófűrész 1 porelszívó aljazat 1 kezelési kézikönyv 1 imbuszkulcs 2 fűrészlap Ha hiányzó, vagy sérült alkatrészt észlel, kérjük lépjen kapcsolatba a forgalmazóval.POWC20100 HU Copyright © 2021 VARO O l d a l | 3 www.varo.com 4 JELZÉSEK A jelen kezelési utasításban és/vagy a készüléken a következő jelzéseket alkalmaztuk:

Az európai irányelv(ek) szükséges követelményei szerint.

II. érintésvédelmi osztály –

Kettős szigetelés – Nincs szükség földelt dugó alkalmazására.

Használat előtt olvassa el a kezelési utasítást!

5 ÁLTALÁNOS BIZTONSÁGI SZABÁLYOK

Olvasson el minden biztonsági figyelmeztetést és minden utasítást. A figyelmeztetések és utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérülést okozhat. Őrizze meg a figyelmeztetések és utasítások leírását jövőbeni hivatkozás céljából. A figyelmeztetésekben előforduló berendezés (power tool) kifejezés a hálózatról működtetett (vezetékes) berendezésre, vagy az elemes (vezetékmentes) berendezésre utal.

• A munkaterületét tartsa tisztán és rendben. A rendetlenség és a megvilágítatlan munkaterületek balesetekhez vezethetnek.

• Ne működtesse az eszközt robbanásveszélyes környezetben, ahol éghető folyadékok, gázok és por található. Az elektromos működtetésű szerszámok szikrázhatnak, ezek pedig meggyújthatják a port vagy gőzöket.

• Az elektromos működtetésű szerszám használata közben ne tartózkodjanak a közelében gyerekek és más személyek. Ha megzavarják, elvesztheti a felügyeletet az eszköz felett.

5.2 Elektromos biztonság

Mindig ellenőrizze, hogy a tápellátás megfelel-e az adattáblán feltüntetett feszültségnek.

• A csatlakozódugónak illeszkednie kell a tápaljzatba. A hálózati csatlakozódugó semmiképpen nem alakítható át. Ne használja az adapter-csatlakozót más földelt eszközökkel együtt. Az eredeti csatlakozódugók és megfelelő tápaljzatok révén csökkenthető az elektromos áramütés veszélye.

• Kerülje az érintkezést földelt felületekkel, például csővezetékekkel, fűtőkészülékekkel, tűzhelyekkel és hűtőkkel. Az áramütés kockázata nő, ha a teste földelt.

• Az eszközt tartsa távol az esőtől vagy a nedvességtől. Ha víz szivárog az elektromos készülékbe, az növeli az elektromos áramütés kockázatát.

• Ne a kábelt használja az eszköz szállításához vagy felakasztásához, és a csatlakozót ne a kábel meghúzásával távolítsa el a tápaljzatból. A tápkábelt tartsa távol hőtől, olajtól, éles élektől vagy az eszköz mozgó alkatrészeitől. A sérült vagy összegubancolódott tápkábelek növelik az áramütés kockázatát.

• Ha kültéren használja az elektromos működtetésű szerszámot, akkor csak kültéri használatra jóváhagyott hosszabbító kábeleket használjon. A kültéri használatra alkalmas hosszabbító kábel használata csökkenti az elektromos áramütés kockázatát.

• Ha elkerülhetetlen a készülék nedves helyen történő alkalmazása, akkor használjon áram- védőkapcsolóval (RCD) védett tápellátást. Az RCD lecsökkenti az áramütés kockázatát.POWC20100 HU Copyright © 2021 VARO O l d a l | 4 www.varo.com

5.3 Személyi biztonság

• Legyen körültekintő, figyeljen munkájára, és legyen tudatos az elektromos működtetésű szerszám használatakor. Ne használja az elektromos működtetésű szerszámot, ha fáradt, vagy ha alkohol, drog vagy gyógyszer hatása alatt áll. Az eszköz használatakor már egy pár másodperces figyelmetlenség is súlyos sérülést okozhat.

• Viseljen személyi védőeszközöket, és mindig viseljen védőszemüveget és védőkesztyűt. A személyi védőeszközök használata - például a védőmaszké, a csúszásmentes biztonsági cipőké, a védősisakoké vagy a fülvédőké - az elektromos működtetésű szerszám típusától és használati módjától függően csökkenti a sérülés kockázatát.

• Kerülje el a készülék véletlenszerű elindulását. A hálózati csatlakozó tápaljzathoz csatlakoztatása előtt ellenőrizze, hogy a kapcsoló “OFF (0)” (KI) helyzetben áll-e. Balesetet okozhat, ha a készülék szállítása közben a kapcsolóra helyezi a kezét, vagy olyan módon csatlakoztatja a tápellátáshoz, hogy a kapcsoló eközben az „ON” (BE) helyzetben áll.

• A készülék bekapcsolása előtt távolítson el minden állítókulcsot vagy csavarkulcsot. A készülék forgó részén található eszköz vagy csavarkulcs sérüléseket okozhat.

• Ne becsülje túl képességeit. Ellenőrizze, hogy lábtartása biztonságos-e, és mindig tartsa meg az egyensúlyát. Ekkor jobban ellenőrzése alatt tarthatja az eszközt a váratlan helyzetekben.

• Viseljen megfelelő ruházatot. Ne viseljen laza ruházatot vagy ékszereket. A haját, a ruháját és a kesztyűjét tartsa távol a mozgó részektől. A laza ruházatot, ékszereket vagy hosszú hajat becsíphetik a mozgó részek.

• Ha a készülékre porelszívó és port megkötő eszközök szerelhetők, ellenőrizze, hogy megfelelően csatlakoztatta-e és használja-e őket. Ezeknek az eszközöknek a használata csökkenti a por káros hatását.

5.4 Az elektromos működtetésű szerszámok helyes használata.

• Ne terhelje túl a készüléket. A munkájához a megfelelő szerszámot használja. A megfelelő szerszámmal a jelzett teljesítménytartományon belül nagyobb hatékonysággal és sokkal biztonságosabban dolgozhat.

• Ne használja a meghibásodott kapcsolójú szerszámokat. Minden olyan elektromos működtetésű szerszám, amely nem kapcsolható be és ki a kapcsolójával, veszélyes és javításra szorul.

• Bármely beállítás végrehajtása, a tartozékok cseréje vagy a szerszám eltevése előtt húzza ki a csatlakozót a tápaljzatból. Ezek az elővigyázatossági intézkedések megakadályozzák a véletlenszerű indítást.

• A használaton kívüli elektromos működtetésű szerszámokat is tartsa olyan helyen, ahol gyerekek nem férhetnek hozzájuk. Ne engedélyezze a készülék működtetését olyan személyeknek, akik nem ismerik a készüléket, vagy nem olvasták el a használati utasítást. Az elektromos működtetésű szerszámok veszélyesek lehetnek, ha kezdő felhasználók használják.

• Gondoskodjon a készülék helyes karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően működnek-e és nem ragadnak-e be, illetve hogy az alkatrészek nem károsodtak-e vagy rongálódtak-e meg a működést befolyásoló mértékben. Használat előtt minden sérült alkatrészt ki kell javítani. Számos balesetet okoznak a rosszul karbantartott elektromos működtetésű szerszámok.

• Tartsa élesen és tisztán a vágószerszámokat. A helyesen karbantartott, éles vágószerszámok kevésbé akadnak el és könnyebben irányíthatók.

• Az elektromos működtetésű szerszámokat, tartozékokat, betéteket az utasításoknak és az adott típusú eszköznek megfelelően használja, figyelembe véve a munkafeltételeket és a végrehajtandó tevékenységet. Az elektromos működtetésű szerszámok rendeltetéstől eltérő használata veszélyes helyzetekhez vezethet.POWC20100 HU Copyright © 2021 VARO O l d a l | 5 www.varo.com

A javításokhoz kizárólag eredeti pótalkatrészek használhatók, és a javítási műveleteket csak minősített, szakképzett személyzet végezheti. Ez biztosítja eszköze biztonságosságát. 6 SPECIÁLIS BIZTONSÁGI UTASÍTÁSOK SZÚRÓFŰRÉSZEKHEZ Fontos! A mellékelt vagy az alábbi kezelési utasításokban javasolt kiegészítőktől vagy alkatrészektől eltérő kiegészítők vagy alkatrészek halsználata sérülés kockázatát jelentheti.

• A szúrófűrész használata közben fülvédőt és arcvédő maszkot kell használni. A zajnak való kitettség halláskárosodást okozhat.

• Tilos a készüléket azbeszt vagy azbeszt tartalmú anyagok vágására használni.

• Tilos a működő szerszámgépet felügyelet nélkül hagyni. Mindig kapcsolja ki és ne tegye le és ne hagyja ott addig, amíg teljesen le nem állt.

• A hosszú hajat le kell fedni. Ne dolgozzon bő ruhában.

• Legyen óvatos, amikor falon dolgozik. Az elektromos kábelek, gáz- és vízvezetékek sérülése veszélyes helyzetet jelenthet. Használja az erre a célra megfelelő keresőt a rejtett kábelek és vezetékek felderítésére a munkafelületen.

• Mindig ellenőrizze, hogy a hálózati feszültség megegyezik a készülék géptörzslapján feltüntetett feszültségértékkel.

• Biztosítsa ki a munkadarabot. A munkadarab csak akkor van biztosítva, ha azt munkadarab tartó eszköz vagy satu fogja.

• Hosszabbítókábel használata. Kizárólag a készülék teljesítményének megfelelő hosszabbítókábelt használjon. A minimális vezeték-keresztmetszet 1,5 mm². Kábeldob használata esetén a kábelt mindig teljesen le kell tekerni.

• Mindig áramtalanítsa a készüléket, mielőtt a fűrészlap kicseréléséhez fog.

• Vigyázat! A fűrészlapok nagyon felmelegedhetnek.

• A fűrészlapok legyenek élesek és legyenek jó állapotban. A részben törött, vagy törött fűrészlapot azonnal cserélje ki.

• Dolgozzon nyugodtan és egyenletesen a szúrófűrész. Ezáltal elkerülheti a baleseteket, és a fűrészlap, valamint a szúrófűrész hosszabb élettartamú lesz.

7 KEZELÉSI UTASÍTÁSOK

7.1 Fűrészlap cseréje (1. ábra)

Lazítsa ki a fűrészlapot. Csavarja ki a csavarokat az óra járásával ellentétes irányba. (A) Helyezze a fűrészlapot a szánra ütközésig, majd szorítsa meg a rögzítőpofa csavarjait. Fontos! Ellenőrizze, hogy a fűrészlap megfelelően ül a görgő és a szerszámszán közti vezetőrésben.

7.2 Be- és kikapcsolás (2. ábra)

Bekapcsolás: Nyomja meg a be-/kikapcsoló gombot Folyamatos üzemeltetés: Nyomja be a be-/kikapcsoló gombot, és lenyomott állapotban zárja le a reteszelőgombbal. Kikapcsolás: Nyomja be a be-/kikapcsoló gombot és engedje el. A: Reteszelőgomb B: Be-/kikapcsoló gomb

7.3 A talp beállítása (3. ábra)

Lazítsa ki a két csavart ahhoz, hogy az alaplapot be tudja állítani 45°-os szögig a jobb vagy bal oldalon, majd ismét húzza meg a csavarokat.POWC20100 HU Copyright © 2021 VARO O l d a l | 6 www.varo.com

A szúrófűrész porelszívó csatlakoztató hüvely rendelkezik. A porszívót a szúrófűrész hátsó oldalán található csatlakoztató hüvelyhez lehet csatlakoztatni. Ha speciális adapterre van szüksége, kérjük, forduljon a porszívó gyártójához.

Névleges feszültség: 230-240 V - 50 Hz Felvett teljesítmény: 350 W Löketszám: 3000 min-1 Vágásmélység fában: 45 mm Vágásmélység acélban: 6 mm Vágásmélység műanyagban: 10 mm Gérvágás: 45°-ig (mindkét irányban) Csatlakozás típusa Univerzális

A zajkibocsátási értékeket a vonatkozó szabvány szerint mérték. (K=3) Hangnyomásszint LpA 86 dB(A) Hangteljesítményszint LwA 97 dB(A) FIGYELEM! Viseljen hallásvédelmi felszerelést, amikor a gép túllépi a 85 dB(A) hangnyomásszintet. aw (Rezgésszint)

• A jogi előírásoknak megfelelően az alábbi termékre 24 hónapos jótállási időszak érvényes, mely azon a napon lép életbe, amikor az első felhasználó megvásárolja a terméket.

• Ez a jótállás fedez minden anyagi vagy gyártási hibát, de nem tartalmazza: az akkumulátorokat, a töltőket, az elhasználódás következtében meghibásodott alkatrészeket, például a csapágyakat, keféket, vezetékeket, csatlakozókat, vagy más egyéb tartozékokat, mint például a fúrókat, fúrófejeket, fűrészlapokat stb.; a nem megfelelő felhasználásból, balesetből vagy a módosításból eredő sérüléseket és meghibásodásokat; sem pedig a szállítási díjat.

• A nem rendeltetésszerű használatból eredő károsodásokra és meghibásodásokra szintén nem vonatkozik a jótállás.

• A készülék nem rendeltetésszerű használatából eredő sérülésekért sem vállalunk felelősséget.

• A javításokat csak a Powerplus szerszámgépek javításához engedéllyel rendelkező ügyfélszolgálati központ végezheti el.

• Ha további információra van szüksége, hívja a 00 32 3 292 92 90 telefonszámot.

• A szállítási költségeket mindig az ügyfél viseli, kivéve, ha arról írásban másképp nem állapodnak meg.

• Ugyanakkor, ha a készülék sérülése a karbantartás elmulasztásának vagy túlterhelésnek a következménye, akkor a jótállásra nem lehet kárigényt benyújtani.POWC20100 HU Copyright © 2021 VARO O l d a l | 7 www.varo.com

• Határozottan kizárja a jótállást az, ha a sérülés folyadék beszivárgásának, túl sok por bejutásának, szándékos rongálásnak (szándékos vagy túlzott gondatlanság), nem megfelelő használatnak (a készülék rendeltetésétől eltérő célra történő használat), illetéktelen használatnak (pl. a használati utasításban foglaltaknak figyelmen kívül hagyása), szakértelem nélküli összeszerelésnek, villámcsapásnak, hibás hálózati feszültségnek a következménye. Ez a lista nem korlátozó.

• A reklamáció elfogadása semmi esetben sem jelenti a jótállási időszak meghosszabbítását, sem pedig egy új jótállási időszak kezdetét a készülék cseréje esetén.

• Azok az eszközök és alkatrészek, melyek a jótállás keretében kerülnek kicserélésre, a Varo NV tulajdonát képezik.

• Fenntartjuk a reklamáció visszautasításának jogát, amikor a vásárlást nem tudja igazolni, vagy amikor világos, hogy a termék karbantartását nem megfelelően végezte. (tiszta szellőzőnyílások, rendszeresen ellenőrzött szénkefék,...)

• A vásárlási szelvényt a vásárlás időpontjának bizonyításához meg kell őrizni.

• A szerszámot szétszerelés nélkül és elfogadhatóan tiszta állapotban kell visszaküldeni a forgalmazóhoz, az eredeti formakövető dobozban (ha tartozik ilyen az egységhez) és a vásárlási szelvénnyel együtt.

Ha a gép elhasználódott, ne dobja a háztartási szemétbe, hanem gondoskodjon környezetbarát elhelyezéséről! Az elhasználódott elektromos termékeket ne dobja a háztartási hulladékok közé. Kérjük, hogy gondoskodjon azok újrahasznosításáról, amennyiben erre lehetősége van. Az újrahasznosítási lehetőségekről érdeklődjön a helyi köztisztasági szerveknél!POWC20100 HU Copyright © 2021 VARO O l d a l | 8 www.varo.com

12 MEGFELELŐSÉGI NYILATKOZAT

• VARO – Vic. Van Rompuy N.V. - Joseph Van Instraat 9 - BE2500 Lier - BELGIUM, kijelenti, hogy A termék típusa: SZÚRÓFŰRÉSZ Márkanév: POWERplus Cikkszám: POWC20100 megfelel a harmonizált európai szabványok alkalmazásán alapuló, idevonatkozó európai irányelvek alapvető követelményeinek és egyéb vonatkozó rendelkezéseinek. A készülék bármilyen illetéktelen módosítása érvényteleníti a jelen nyilatkozatot. Európai irányelvek (ideértve, adott esetben, azok módosításait az aláírás időpontjáig): 2011/65/EU 2006/42/EC 2014/30/EU Harmonizált európai szabványok (ideértve, adott esetben, azok módosításait az aláírás időpontjáig): EN62841-1 : 2015 EN62841-2-11 : 2016 EN55014-1 : 2017 EN55014-2 : 2015 EN61000-3-2 : 2014 EN61000-3-3 : 2013 A műszaki dokumentáció birtokosa: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V. Az alulírott a társaság vezérigazgatója nevében jár el, Philippe Vankerkhove Szabályozási Ügyek - Megfelelőségi Menedzser 12/11/2020, Lier - BelgiumPOWC20100 RU Copyright © 2021 VARO С т р . | 1 www.varo.com 1 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ p. 2
