MANUALE UTENTE POWC20100 PowerPlus

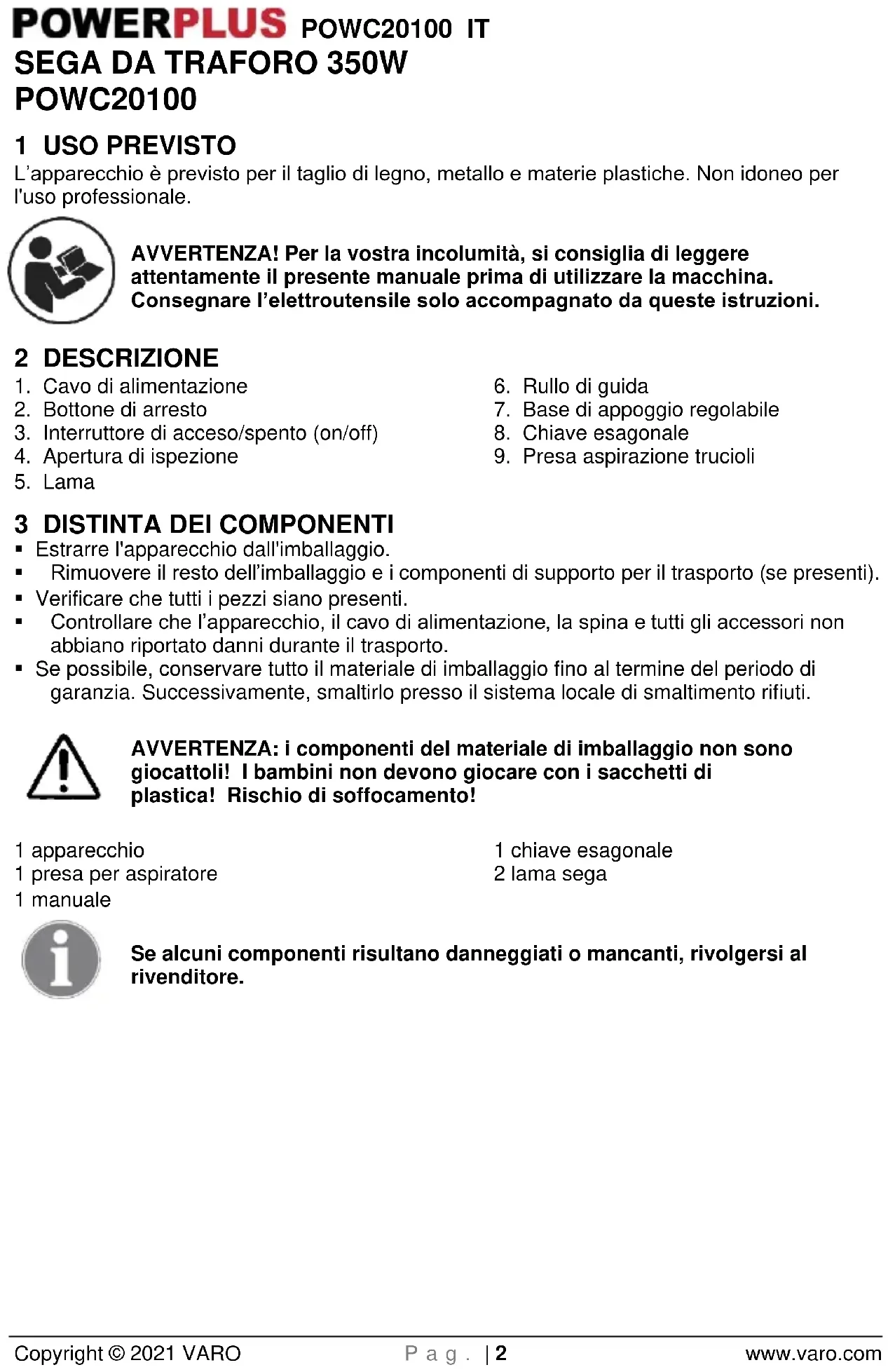

POWC20100 1 USO PREVISTO L’apparecchio è previsto per il taglio di legno, metallo e materie plastiche. Non idoneo per l'uso professionale. AVVERTENZA! Per la vostra incolumità, si consiglia di leggere attentamente il presente manuale prima di utilizzare la macchina. Consegnare l’elettroutensile solo accompagnato da queste istruzioni. 2 DESCRIZIONE

1. Cavo di alimentazione

2. Bottone di arresto

3. Interruttore di acceso/spento (on/off)

4. Apertura di ispezione

7. Base di appoggio regolabile

9. Presa aspirazione trucioli

3 DISTINTA DEI COMPONENTI

• Estrarre l'apparecchio dall'imballaggio.

• Rimuovere il resto dell’imballaggio e i componenti di supporto per il trasporto (se presenti).

• Verificare che tutti i pezzi siano presenti.

• Controllare che l’apparecchio, il cavo di alimentazione, la spina e tutti gli accessori non abbiano riportato danni durante il trasporto.

• Se possibile, conservare tutto il materiale di imballaggio fino al termine del periodo di garanzia. Successivamente, smaltirlo presso il sistema locale di smaltimento rifiuti. AVVERTENZA: i componenti del materiale di imballaggio non sono giocattoli! I bambini non devono giocare con i sacchetti di plastica! Rischio di soffocamento! 1 apparecchio 1 presa per aspiratore 1 manuale 1 chiave esagonale 2 lama sega Se alcuni componenti risultano danneggiati o mancanti, rivolgersi al rivenditore.POWC20100 IT Copyright © 2021 VARO P a g . | 3 www.varo.com 4 SIMBOLI Nel presente manuale e/o sull’apparecchio sono utilizzati i seguenti simboli:

Conforme ai requisiti essenziali delle Direttive Europee.

Indossare guanti protettivi

Macchina classe II - Doppio isolamento - Non è necessaria la messa a terra.

Indossare protezioni oculari.

Leggere attentamente il manuale prima dell'uso.

5 NORME GENERALI DI SICUREZZA

Leggere tutte le avvertenze di sicurezza e le istruzioni. Il mancato rispetto delle avvertenze e delle istruzioni che seguono può causare scosse elettriche, incendi e/o gravi lesioni. Conservare le presenti avvertenze di sicurezza e istruzioni in modo da poterle consultare in seguito. Il termine “elettroutensile” di seguito utilizzato si riferisce ad elettroutensili alimentati a rete (con cavo) o a batteria (cordless).

• Mantenere l’area di lavoro pulita e ben illuminata. Aree di lavoro in disordine e non illuminate possono dare origine a incidenti.

• Non utilizzare l’apparecchio in ambienti a rischio di esplosione nei quali si trovino liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono incendiare polveri o vapori.

• Durante l’impiego dell’elettroutensile, tenere lontani bambini e i non addetti ai lavori. In caso di distrazione, si potrebbe perdere il controllo dell’apparecchio.

5.2 Sicurezza elettrica

Verificare sempre che i dati riportati sulla targhetta corrispondano a quelli della rete elettrica.

• La spina dell’apparecchio deve essere adatta alla presa. La spina non può essere modificata in alcun modo. Non utilizzare adattatori insieme ad apparecchi collegati a terra. Spine non modificate e prese di corrente adatte riducono il rischio di scosse elettriche.

• Evitare il contatto fisico con superfici collegate a terra quali tubi, impianti di riscaldamento, fornelli e frigoriferi. C’è un alto rischio di prendere la scossa se il corpo è collegato a terra.

• Proteggere l’apparecchio da pioggia e umidità. L’infiltrazione di acqua in un elettroutensile aumenta il rischio di scosse elettriche letali.

• Non danneggiare il cavo. Non utilizzare il cavo per trascinare l’apparecchio, per tirarlo oppure per estrarre la spina dalla presa. Tenere lontano il cavo da fonti di calore, olio, spigoli aguzzi o parti in movimento dell’apparecchio. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche letali.

• Se l’elettroutensile viene impiegato all’aperto, utilizzare solo prolunghe adatte a questo scopo. L’impiego di una prolunga adatta per l’uso all’aperto diminuisce il rischio di scosse elettriche letali.

• Se non si può evitare di azionare l’elettroutensile in un luogo umido, utilizzare una rete di alimentazione protetta da dispositivo di corrente residua (RCD). L'uso di un RCD riduce il rischio di scosse elettriche letali.POWC20100 IT Copyright © 2021 VARO P a g . | 4 www.varo.com

5.3 Sicurezza delle persone

• Prestare attenzione. Fare molta attenzione a quello che si fa quando si lavora con un elettroutensile. Non utilizzare l’apparecchio quando si è stanchi o sotto gli effetti di droghe, alcool o farmaci. Un momento di distrazione durante l’uso dell’apparecchio può causare gravi lesioni.

• Portare sempre un paio di occhiali protettivi ed indossare dispositivi di protezione personali quali maschera antipolvere, calzature di sicurezza antiscivolo, elmetto o paraorecchi, a seconda del tipo di impiego dell’elettroutensile, fa diminuire il rischio di lesioni.

• Evitare la messa in funzione accidentale. Accertarsi che l’interruttore si trovi sulla posizione “off” prima di inserire la spina nella presa. Se durante il trasporto dell’apparecchio il dito poggia sull’interruttore, oppure se l’apparecchio viene collegato alla rete già in posizione di innesto, si possono verificare incidenti.

• Prima di avviare l’apparecchio, rimuovere gli utensili di regolazione o la chiave per dadi. Un utensile o una chiave che si trovino in una sezione rotante possono causare lesioni.

• Non sporgersi troppo quando si lavora con l’apparecchio. Trovare una posizione sicura e mantenere sempre l’equilibrio. In questo modo si può controllare l’apparecchio anche in situazioni impreviste.

• Indossare un abbigliamento idoneo. Indossare capi il più possibile aderenti ed evitare di indossare ornamenti o gioielli. Tenere capelli, abbigliamento e guanti lontano dalle sezioni in movimento. Un abbigliamento non aderente, gioielli o capelli lunghi possono restare intrappolati nelle sezioni in movimento.

• Se possono essere montati sistemi di aspirazione e captazione della polvere, assicurarsi che siano collegati e che vengano utilizzati in modo corretto. L’impiego di questi sistemi diminuisce i rischi causati dalla polvere.

5.4 Uso attento e scrupoloso degli elettroutensili

• Non sovraccaricare l’apparecchio. Utilizzare l’elettroutensile idoneo al lavoro da svolgere. Con un elettroutensile adatto si potrà lavorare meglio e in modo più sicuro a seconda del campo di applicazione.

• Non utilizzare mai un elettroutensile il cui interruttore sia difettoso. Un elettroutensile che non si riesca più ad accendere o spegnere è pericoloso e deve essere riparato.

• Estrarre la spina dalla presa prima di effettuare regolazioni sull’apparecchio, sostituire accessori o prima di riporre l’elettroutensile. Queste precauzioni servono a prevenire l’avvio involontario dell’apparecchio.

• Conservare gli elettroutensili fuori dalla portata dei bambini. Non far utilizzare l’apparecchio a persone che non abbiano familiarità oppure che non abbiano letto queste istruzioni. Gli elettroutensili sono attrezzi pericolosi nelle mani di persone inesperte.

• Avere cura dell’apparecchio. Controllare che le parti mobili dell’apparecchio funzionino perfettamente e non si blocchino, che non ci siano pezzi rotti oppure danneggiati in modo tale da pregiudicarne il funzionamento. Far riparare i pezzi danneggiati prima dell’impiego dell’apparecchio. Molti incidenti sono stati causati da elettroutensili sui quali viene eseguita una scarsa manutenzione.

• Conservare gli utensili da taglio affilati e in ordine. Gli utensili da taglio conservati con cura e debitamente affilati si bloccano di meno e si gestiscono meglio.

• Utilizzare l’elettroutensile, gli accessori, gli utensili, ecc. conformemente alle presenti istruzioni e per gli scopi previsti per questo particolare modello. Tenere quindi in considerazione le condizioni di lavoro e il tipo di applicazione. L’impiego di elettroutensili per usi diversi da quelli previsti può condurre a situazioni pericolose.

Far riparare l’apparecchio solo da personale specializzato e che utilizza solo pezzi di ricambio originali. In questo modo viene garantita la sicurezza dell’apparecchio.POWC20100 IT Copyright © 2021 VARO P a g . | 5 www.varo.com 6 NORME DI SICUREZZA SPECIALI PER SEGHE DA TRAFORO Attenzione! L’impiego di accessori diversi da quelli raccomandati nelle presenti istruzioni d'uso può rappresentare un pericolo.

• Per utilizzare le seghe da traforo si devono indossare paraorecchie e maschera antipolvere. L’effetto della rumorosità può causare danni all’udito.

• Con la sega da traforo non si deve lavorare su amianto o materiali a base di amianto.

• Non lasciare incustoditi gli elettroutensili. Spegnere sempre l’apparecchio e abbandonarlo o riporlo solo quando è completamente fermo.

• I capelli lunghi vanno raccolti. Indossare sempre abbigliamento aderente.

• Attenzione per i lavori da eseguire su pareti: Il danneggiamento di linee elettriche, condotte di gas o di acqua può causare situazioni molto pericolose! Utilizzare gli appositi rilevatori per verificare l’eventuale presenza di condutture nascoste nell’area di lavoro.

• Controllare sempre che la tensione di rete sia conforme a quella indicata nella targhetta dell’apparecchio.

• Fissare il pezzo in lavorazione. Un pezzo in lavorazione è da ritenersi ben fissato solo se trattenuto da dispositivi di serraggio o da morsa a vite.

• Impiego di prolunghe. Utilizzare esclusivamente prolunghe indicate per la potenza specifica dell’apparecchio. La sezione minima del filo deve essere di 1,5 mm². Se si impiega un avvolgicavo, assicurarsi che il cavo sia sempre completamente srotolato.

• Prima di cambiare la lama della sega, estrarre la spina dalla presa.

• Procedere con cautela perché le lame possono diventare bollenti.

• Le lame della sega devono essere sempre mantenute affilate e in perfetto stato. Sostituire subito le lame rotte e piegate.

• Con la sega da traforo, lavorare stando fermi e in modo uniforme. In questo modo, si potranno evitare incidenti, conservando più a lungo sia la lama sia l'apparecchio.

7 ISTRUZIONI PER L'USO

7.1 Sostituzione della lama (Fig. 1)

Liberare la lama. Ruotare le viti in senso antiorario (A) Inserire la nuova lama nello slittone fino all’arresto e serrare le due viti del fermo. Importante! : Accertarsi che la lama sia correttamente inserita nella fessura dello slittone e del rullo.

7.2 Accensione/spegnimento (ON/OFF) (Fig. 2)

Accensione (ON): Premere l'interruttore on/off. Funzionamento continuo. Bloccare l’interruttore On/Off per mezzo del pulsante di bloccaggio. Spegnimento: Premere l'interruttore on/off e rilasciare. A: pulsante di bloccaggio B: interruttore ON/OFF

7.3 Regolazione della base (Fig. 3)

Allentare le 2 viti per regolare la base su un'angolazione fino a 45° verso il lato destro o sinistro, quindi serrare di nuovo.

7.4 Aspirazione della polvere

La sega è dotata di presa per il collegamento di un aspiratore. È possibile collegare l'aspirapolvere sul retro della sega. In caso di necessità di un adattatore speciale, rivolgersi al fabbricante dell'aspirapolvere.POWC20100 IT Copyright © 2021 VARO P a g . | 6 www.varo.com 8 DATI TECNICI Tensione nominale 230-240 V-50 Hz Assorbimento 350 W Velocità di taglio 3000 min-1 Profondità di taglio nel legno 45 mm Profondità di taglio nell'acciaio 6 mm Profondità di taglio su plastica 10 mm Taglio obliquo Fino a 45° (destra e sinistra) Tipo di contatto Universale 9 RUMORE Valori di emissione di rumore misurati in conformità allo standard applicabile. (K=3) Livello di pressione acustica LpA 86 dB(A) Livello di potenza acustica LwA 97 dB(A) ATTENZIONE! Indossare protezioni acustiche se la pressione acustica supera 85 dB(A). aw (Livello di vibrazione):

• Questo prodotto è garantito a norma di legge per un periodo di 24 mesi a decorrere dalla data dell’acquisto da parte del primo utilizzatore.

• La presente garanzia copre tutti i difetti di materiali o produzione, esclusi: batterie, caricabatterie, parti difettose soggette a normale usura quali cuscinetti, spazzole, cavi e spine o accessori quali trapani, punte di trapano, lame di seghe, ecc.; danni o difetti derivanti da incuria, incidenti o alterazioni; costi di trasporto.

• Sono esclusi dalle clausole della garanzia danni e/o difetti conseguenti all’uso non conforme.

• Si declina ogni responsabilità per eventuali lesioni provocate dall’uso non conforme dell’apparecchio.

• Le riparazioni devono essere affidate esclusivamente a un centro di assistenza ai clienti autorizzato da Powerplustools.

• Per ulteriori informazioni, telefonare al numero 00 32 3 292 92 90.

• Tutti i costi di trasporto sono a carico del cliente, salvo accordi diversi in forma scritta.

• Non sono inoltre consentiti reclami sulla garanzia qualora il danno al dispositivo sia dovuto alle conseguenze di una manutenzione inadeguata o di un sovraccarico.

• Sono inderogabilmente esclusi dalla garanzia i danni derivati da infiltrazione di liquidi, penetrazione di polvere, danni intenzionali (perpetrati deliberatamente o dovuti a negligenza evidente), uso improprio (scopi per i quali il dispositivo non è idoneo), uso non competente (cioè senza rispettare le istruzioni fornite nel manuale), assemblaggio da parte di personale inesperto, fulmini, tensione di rete errata. Questa clausola non è restrittiva.

• L’accettazione dei reclami in base al regolamento di questa garanzia non comporta in nessun caso la proroga del periodo di validità della stessa né l’inizio di un nuovo periodo di garanzia in caso di sostituzione del dispositivo.

• I dispositivi o i componenti sostituiti nel periodo della garanzia sono pertanto di proprietà di Varo NV.POWC20100 IT Copyright © 2021 VARO P a g . | 7 www.varo.com

• Ci riserviamo il diritto di respingere i reclami nei casi in cui non sia possibile verificare l’acquisto o quando sia evidente che il prodotto non è stato sottoposto a una corretta manutenzione. (pulizia delle aperture di ventilazione, regolare assistenza per le spazzole al carbonio, ecc.).

• Conservare lo scontrino come prova della data d’acquisto.

• L’apparecchio non smontato deve essere restituito al rivenditore in condizioni di pulizia accettabili, nella custodia preformata originale (se applicabile), accompagnato dalla prova d’acquisto. 11 AMBIENTE Ove la macchina, in seguito ad uso prolungato, dovesse essere sostituita, non gettarla tra i rifiuti domestici, ma smaltirla in modo rispettoso per l'ambiente. I rifiuti prodotti dalle macchine elettriche non possono essere trattati come i normali rifiuti domestici. Provvedere al riciclo laddove siano disponibili impianti adeguati. Consultare l’ente locale o il rivenditore per suggerimenti su raccolta e smaltimento.POWC20100 IT Copyright © 2021 VARO P a g . | 8 www.varo.com

12 DICHIARAZIONE DI CONFORMITÀ

Con la presente, VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – 2500 Lier - Belgio, dichiara che Descrizione dell’apparecchio: Sega da traforo Marchio: POWERplus Numero articolo: POWC20100 è conforme ai requisiti essenziali e alle altre disposizioni pertinenti stabilite dalle Direttive Europee in base all’applicazione delle norme europee armonizzate. Qualsiasi modifica effettuata sul prodotto rende nulla questa dichiarazione. Direttive europee (inclusi eventuali emendamenti fino alla data della firma): 2011/65/EU 2006/42/EC 2014/30/EU Norme europee armonizzate (inclusi eventuali emendamenti fino alla data della firma): EN62841-1 : 2015 EN62841-2-11 : 2016 EN55014-1 : 2017 EN55014-2 : 2015 EN61000-3-2 : 2014 EN61000-3-3 : 2013 Depositario delladocumentazionetecnica: Philippe Vankerkhove, VARO – Vic. Van Rompuy N.V. Il sottoscritto agisce in nome e per conto del CEO della società, Philippe Vankerkhove Regulatory Affairs – Compliance Manager 12/11/2020, Lier - BelgiumPOWC20100 PT Copyright © 2021 VARO P á g i n a | 1 www.varo.com 1 APLICAÇÃO ...................................................................................... 2 2 DESCRIÇÃO ...................................................................................... 2
