BRUGSANVISNING POWC20100 PowerPlus

- Hvis du har langt hår, må dette dekkes til. Arbeid kun med tettsittende klær på deg.

7.2 Slå PÅ/ AV (Fig. 2)

Slå PÅ: Trykk PÅ/AV-bryteren.

Kontinuerlig saging. Lås PÅ/AV-bryteren med låseknappen.

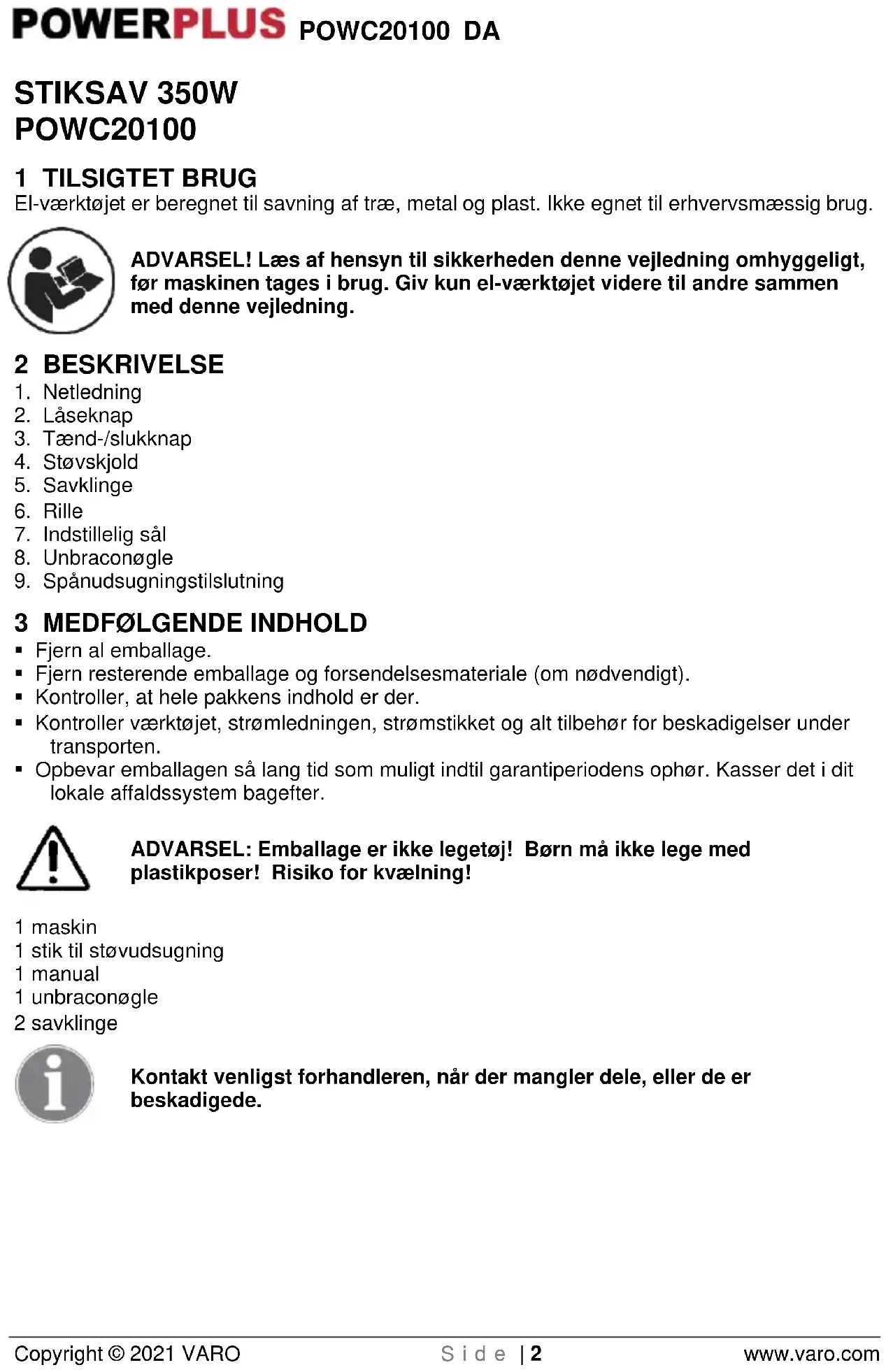

El-værktøjet er beregnet til savning af træ, metal og plast. Ikke egnet til erhvervsmæssig brug.

ADVARSEL! Læs af hensyn til sikkerheden denne vejledning omhyggeligt, før maskinen tages i brug. Giv kun el-værktøjet videre til andre sammen med denne vejledning.

2 BESKRIVELSE

1. Netledning
2. Låseknap
3. Tænd-/slukknap
4. Støvskjold
5. Savklinge
6. Rille
7. Indstillelig sål
8. Unbraconøgle
9. Spånudsugningstilslutning

3 MEDF∅LGENDE INDHOLD

■ Fjern al emballage.
- Fjern resterende emballage og forsendelsesmateriale (om nødvendigt).
- Kontroller, at hele pakkens indhold er der.
- Kontroller værktøjet, strømledningen, strømstikket og alt tilbehør for beskadigelser under transporten.
- Opbevar emballagen så lang tid som muligt indtil garantiperiodens ophør. Kasser det i dit lokale affaldssystem bagefter.

ADVARSEL: Emballage er ikke legetøj! Børn må ikke lege med plastikposer! Risiko for kvælning!

1 maskin
1 stik til støvudsugning
1 manual
1 unbraconøgle
2 savklinge

Kontakt venligst forhandleren, når der mangler dele, eller de er beskadigede.

4 SYMBOLER

I denne brugervejledning og/eller på maskinen anvendes der følgende piktogrammer:

CE	I overensstemmelse med de obligatoriske krav i EU-direktiverne.		Brug handsker
	Klasse II maskine – Dobbelt isolering – Du behøver ingen jordforbindelsesstik.		Brug beskyttelsesbriller.
	Læs vejledningen før brug.

5 GENERELLE SIKKERHEDSFORSKRIFTER

OBS! Samtlige anvisninger bør læses. Fejl p.g.a. manglende overholdelse af anvisningerne nedenfor kan forårsage elektriske stød, brand og/eller alvorlige kvæstelser. Begrebet „Elværktøj” i det følgende refererer til netdrevne el-værktøjer (med netkabel) eller batteridrevet (trådløst) el-værktøj.

5.1 Arbejdsområde

• Hold arbejdsområdet rent og ryddeligt. Uorden og arbejdsområder med dårlig belysning kan medføre ulykker.
• Med dette værktøj må der ikke arbejdes i omgivelser med eksplosionsfare, hvor der findes brændbare væsker, gas eller støv. El-værktøjer producerer gnister, som kan antænde støvet eller dampene.
• Hold børn og andre personer væk, mens el-værktøjet benyttes. Hvis man distraheres, kan man miste kontrollen over værktøjet.

5.2 Elektrisk sikkerhed

Kontroller altid at strømforsyningen svarer til spændingen på mærkepladen.

• Værktøjets tilslutningsstik skal passe ind i stikdåsen. Netstikket må ikke ændres på nogen måde. Brug ingen adapterstik sammen med apparater med beskyttelsesjording. Uændrede netstik og passende stikdåser reducerer faren for elektriske stød.

- Undgå kropskontakt med jordede overflader, f.eks. rør, radiatorer, komfurer og køleskabe. Der er øget fare for elektriske stød, när kroppen er jordet.

- Hold værktøjet væk fra regn og fugtighed. Indtrængning af vand i et el-værktøj øger faren for elektriske stød.

- Netkablet må ikke misbruges til at bære værktøjet, hænge det op eller trække netstikket ud af stikdåsen. Hold netkablet væk fra varme, olie, skarpe kanter eller bevægelige dele af værktøjet. Beskadigede eller indfiltrede netkabler øger faren for elektriske stød.

- Hvis der arbejdes udendørs med et el-værktøj, må der kun bruges forlængerkabler, som er tilladt til udendørs anvendelse. Anvendelse af et forlængerkabel, som er egnet til udendørs anvendelse, reducerer faren for elektriske stød.

- Hvis el-værktøjet skal anvendes et sted, hvor det er fugtigt, skal der anvendes en strømforsyning der er beskyttet mod anløbsstrøm/reststrøm. Anvendelse af en reststrømsenhed reducerer risikoen for elektrisk stød.

5.3 Personlig sikkerhed

• Vær opmærksom. Hold øje med, hvad du gør, og brug el-værktøjet med fornuft. Brug ikke værktøjet, hvis du er træt eller påvirket af narkotika, alkohol eller lægemidler. Et øjebliks uopmærksomhed ved anvendelsen af værktøjet kan medføre alvorlige kvæstelser.
• Brug personligt sikkerhedsudstyr og altid sikkerhedsbriller. Anvendelse af personligt sikkerhedsudstyr; f.eks. støvmaske, skridsikre sikkerhedssko, sikkerhedshjelm eller høreværn, alt efter el-værktøjets art og anvendelse, reducerer faren for kvæstelser.
• Undgå utilsigtet ibrugtagning. Kontrollér, at afbryderen er i positionen "FRA (0)", inden netstikket sættes ind i stikdåsen. Hvis man har fingeren på afbryderen, mens værktøjet bæres, eller tilslutter værktøjet til strømforsyningen i tændt tilstand, kan der ske ulykker.
• Fjern indstillingsværktøjer eller skruenøgler, inden værktøjet tændes. Et værktøj eller en nøgle, som befinder sig en dreijende del af værktøjet, kan forårsage kvæstelser.
• Overvurdér ikke dine evner. Sørg altid for, at du står sikkert og er i balance. På denne måde kan værktøjet styres bedre i uventede situationer.
• Brug egnet beklædning. Bær ikke løst siddende tøj eller smykker. Hold håret, tøj og handsker væk fra bevægelige dele. Løst siddende tøj, smykker eller langt hår kan gribes af bevægelige dele.
• Hvis der monteres støvudsugnings- og opsamlingsanordninger, skal man kontrollere, at disse er tilsluttet og anvendes korrekt. Anvendelse af disse anordninger reducerer farer, der skyldes støv.

5.4 Omhyggelig håndtering og anvendelse af el-værktøjer

• Overbelast ikke værktøjet. Brug det el-værktøj, der er beregnet til det arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedre og mere sikkert inden for det oplyste vdelsesområde.
• Brug ikke el-værktøjer med defekte afbrydere. Et el-værktøj, som ikke længere kan tændes eller slukkes, er farligt og skal repareres.
• Træk netstikket ud af stikdåsen, inden der foretages justeringer på værktøjet, tilbehørsdele skiftes ud eller værktøjet renses. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af værktøjet.
• El-værktøjer, som ikke benyttes, skal opbevares udenfor børns rækkevidde. Giv ikke personer, som ikke er fortrolige med værktøjet eller ikke har læst disse anvisninger, lov til at bruge værktøjet. El-værktøjer er farlige, hvis de anvendes af uerfarne personer.
• Vedligehold værktøjet omhyggeligt. Kontrollér, at bevægelige dele af værktøjet fungerer upåklageligt og ikke sidder fast, og om dele er knækket eller beskadiget på en sådan måde, at værktøjets funktion påvirkes. Beskadigede dele skal repareres, inden værktøjet bruges. Mange ulykker skyldes dårligt vedligeholdte el-værktøjer.
• Hold skærende værktøjer skarpe og rene. Omhyggeligt vedligeholdte skærende værktøjer med skarpe skærekanter komme ikke til at sidde fast og er lettere at styre.
• Brug el-værktøjer, tilbehør, ekstraudstyr osv. i overensstemmelse med disse anvisninger og sådan, som det er foreskrevet for den pågældende type apparat. Tag i denne forbindelse hensyn til arbejdsbetingelserne og det arbejde, der skal udføres. Brug af el-værktøjer til andre anvendelser end de tiltænkte kan medføre farlige situationer.

5.5 Service

Værktøjet må kun repareres af kvalificeret fagpersonale og med originale reservedele. Dette sikrer, at værktøjets sikkerhed bevares.

6 SÄERLIGE SIKKERHEDSFORSKRIFTER FOR STIKSAVE

OBS! Anvendelse af andre tilbehørsdele eller -apparater end dem, der anbefales i betjeningsvejledningen eller er del af leveringsomfanget, kan medføre fare for kvæstelser.

• Ved anvendelse af stiksave skal der bruges høreværn og støvmaske. Støjpåvirkning kan medføre høreskader.
• Asbest eller asbestholdige materialer må ikke bearbejdes med stiksaven.
• Lad ikke el-værktøjer køre uden opsyn. Apparatet skal altid slukkes og må først lægges ned eller forlades, når værktøjet står helt stille.
• Langt hår skal være tildækket. Arbejd kun iført tæt siddende beklædning.
• Vær forsigtig ved arbejder i vægge: Beskadigelse af el-, gas- eller vandledninger kan medføre farlige situationer. Brug egnede detektorer for at konstatere, om der ligger skjulte ledninger i arbeidsområdet.
• Kontrollér altid, at netspændingen stemmer overens med den, som er oplyst på typeskiltet.
• Emnet skal sikres. Kun emner, der holdes fast med en spændeanordning eller skruestik, er sikret forsvarligt.
• Anvendelse af forlængerkabler. Brug kun forlængerkabler, der er beregnet til maskinens ydelse. Det mindste kabelkvadrat skal være 1,5 mm ^2 . Ved anvendelse af en kabeltromle skal kablet altid være rullet ud helt.
• Træk altid netstikket ud, inden savblade skiftes ud.
• Forsigtig – savblade kan blive meget varme.
• Savblade skal altid være skarpe og i upåklagelig tilstand. Savblade med revner og bøjede savblade skal skiftes ud med det samme.
• Der skal arbejdes roligt og jævnt med stiksaven. På denne måde undgås ulykker, og savblad og stiksav holder længere.

7 BRUGSANVISNING

7.1 Udskiftning af saven (Fig. 1)

Frigørelse af savklingen

Drej skruerne mod uret (A).

Sæt savklingen ind i slæden op til stoppet og spænd de to skruer på fikseringsskinnen.

Vigtigt! Sørg for at savklingen sidder ordentligt i slædens og rullens rille.

7.2 Tænding og slukning (Fig. 2)

Tænding: Tryk på tænd-/slukknappen.

Kontinuerlig drift Fastslås tænd-/slukknappen med låseknappen.

Slukning: Tryk på tænd/sluk knappen og slip den.

A: Låseknap

B: Tænd-/slukknap

7.3 Justering af sålen (Fig. 3)

Løsn de to skruer for at indstille soklen til en vinkel på op til 45 ° på den højre eller venstre side og spænd skruerne.

7.4 Støvudsugning

Stiksaven er udstyret med en støvudsugningstilslutning. Du kan forbinde din støvsuger til tilslutningen bag på stiksaven. Hvis du har brug for en speciel adapter, skal du kontakte din støvsugers producent.

8 TEKNISKE DATA

Nominel spænding	230-240 V - 50 Hz
Strømforbrug	350 W
Savehastighed	3000 min^-1
maks. snitdybde i træ	45 mm
maks. snitdybde i stål	6 mm
maks. snitdybde i plastik	10 mm
Geringssnit	Indtil 45° (venstre og højre)
Tilslutningstype	Universel

9 ST∅J

Støjemissionsværdier er målt i overensstemmelse med gældende standarder. (K=3)

Lydtryksniveau LpA 86 dB(A)

Lydeffektniveau LwA 97 dB(A)

BEMÆRK: brug høreværn når lydtrykket er over 85 dB(A).

aw (Vibrationsniveau)

17.9 m/s²

K = 1,5 ~m / s^2

10 GARANTI

• Produktet dækkes af garanti i henhold til gældende retlige bestemmelser i en periode på 24 måneder fra den første købers købsdato.
• Garantien dækker alle materiale- eller produktionsfejl. Den omfatter ikke: batterier, opladere, dele, der udsættes for normal slitage, såsom lejer, børster, ledninger, stik eller tilbehør såsom bor, borebits, savklinger, osv., beskadigelse eller defekter som følge af misbrug, ulykke eller ændring eller transportomkostninger.
• Beskadigelse og/eller defekter som følge af misbrug er heller ikke omfattet af nærværende garanti.
• Vi fraskriver os også alt ansvar for enhver personskade som følge af forkert brug af værktøjet.
• Reparationer må kun udføres af et autoriseret kundeservicecenter til Powerplus-værktøjer.
• Du kan altid få mere information på tlf. 00 32 3 292 92 90.
• Alle transportomkostninger skal altid afholdes af kunden, medmindre andet er aftalt skriftligt.
• Ligeledes kan der ikke forlanges erstatning under nærværende garanti, hvis skaden på apparatet er opstået som følge af uagtsom vedligeholdelse eller overbelastning.
• Garantien dækker ikke skader der opstår som følge af gennemtrængt væske, overdreven støveksponering, bevidst beskadigelse (forsætligt eller ved grov uagtsomhed), upassende anvendelse (brug til formål som apparatet ikke er egnet til), ukompetent brug (såsom ikke at respektere instrukserne i denne vejledning), inkompetent montering, lynnedslag, forkert netspænding. Denne liste er ikke fuldstændig.
• Accept af krav under garantien kan ikke føre til forlængelse af garantiperioden eller påbegyndelsen af en ny garantiperiode, hvis apparatet udskiftes.
• Apparater eller dele, som udskiftes under garantien, bliver Varo NV's ejendom.
• Vi forbeholder os retten til at afvise alle krav, hvis købet ikke kan bekræftes, eller hvis det er tydeligt, at produktet ikke har været behørigt vedligeholdt. (rene udluftningsåbninger, regelmæssig service af kulbørster,...)
• Købskvitteringen skal opbevares som bevis på købsdatoen.
• Det samlede værktøj skal returneres til forhandleren i rimelig ren stand, i den originale blæseformede æske (hvis relevant for enheden) sammen med købsdokumentation.

Hvis maskinen skal skiftes ud efter lang tids brug, må den ikke bortskaffes som husholdningsaffald, men skal bortskaffes på en miljømæssigt forsvarlig måde. Affald produceret af de elektriske maskiner må ikke behandles som normalt husaffald. Sørg for at genbruge det, hvor der findes egnede anlæg til det. Kontakt den lokale instans eller forhandleren for at få rådgivning om indsamling og bortskaffelse.

12 KONFORMITETSERKLÆRING

VARO – Vic. Van Rompuy N.V. – Joseph Van Instraat 9 – 2500 Lier – Belgien, erklærer hermed, at

Apparatbeskrivelse: STIKSAV

Varemærke: POWERplus

Varenummer: POWC20100

er i overensstemmelse med de væsentlige krav og andre relevante bestemmelser i gældende europæiske direktiver, der er baseret på anvendelse af europæiske harmoniserede standarder. Enhver uautoriseret modifikation af apparatet ugyldiggør denne erklæring.

EU-direktiver (herunder eventuelle tillæg frem til datoen for undertegnelsen):

2011/65/EU

2006/42/EC

2014/30/EU

Harmoniserede europæiske standarder (herunder eventuelle tillæg frem til datoen for undertegnelsen):

EN62841-1:2015

EN62841-2-11:2016

EN55014-1:2017

EN55014-2:2015

EN61000-3-2 : 2014

EN61000-3-3 : 2013

Indehaver af den tekniske dokumentation: Philippe Vankerkhove, VARO - Vic. Van Rompuy N.V.

Undertegnede handler på vegne af selskabets administrerende direktør,
