Termék típusa	Beépíthető gáztűzhely
Márka	Candy
Modell	CHG6BF4WPXW
Méretek (Sz x M)	595 x 510 mm
Tömeg (becsült)	12 kg
Elektromos tápellátás	220-240 V / 50-60 Hz
Gázellátás	Földgáz G20 (20 mbar) vagy G30 bután/propán (28-30 mbar)
Égők száma	4
Égők típusai	Segéd (1 kW), Félgyors (1,75 kW), Gyors (2,7 kW), Duplakoszorú 4 kW
Teljes teljesítmény	9,45 kW (földgáz)
Gyújtás	Beépített elektronikus
Biztonság	Hőelem (FFD) minden égőn
Felület anyaga	Vitrokerámia
Rácsok	Zománcozott öntöttvas
Beszerelési osztály	3 (beépíthető)
Karbantartás és tisztítás	Meleg szappanos víz, nem korrozív mosószer; kerülje a koptató szereket
Pótalkatrészek	Elérhetők hivatalos szervizben
Javíthatóság	Szakképzett szerelőnek kell végeznie
Használat	Csak háztartási
Szabványok	2009/142/EK (GAD) és 2016/426/EU (GAR) európai irányelvek

Gyakran ismételt kérdések - CHG6BF4WPXW CANDY

Hogyan gyújtsam be a Candy CHG6BF4WPXW tűzhely égőit?

Egy égő begyújtásához nyomja be és fordítsa el a vezérlőgombot a gyújtás szimbólumra. A beépített elektronikus gyújtórendszer szikrákat termel. Ha az égő 5 másodpercen belül nem gyullad be, fordítsa a gombot 0 állásba, és próbálja újra. Hőelemmel ellátott égők esetén a begyújtás után tartsa benyomva a gombot 5-6 másodpercig.

Milyen gázt használjak a Candy tűzhelyemhez?

A tűzhely földgázzal (G20, 20 mbar) vagy bután/propán gázzal (G30, 28-30 mbar) működhet. Ellenőrizze az adattáblán a beépített gáztípust. Gázváltáshoz ki kell cserélni a fúvókákat és be kell állítani a levegőgyűrűt a kézikönyv utasításai szerint.

Hogyan tisztítsam a főzőlapot?

Tisztítás előtt győződjön meg arról, hogy a készülék kihűlt és ki van húzva. Használjon meleg szappanos vizet vagy nem korrozív mosószert. Soha ne használjon koptató, korrozív anyagokat vagy gőzt. Rozsdamentes acélhoz használjon megfelelő tisztítószert. Az égők szappanos vízzel tisztíthatók, majd szárítsa meg őket, és helyezze vissza megfelelően.

Mit tegyek, ha egy égő nem gyullad be?

Ellenőrizze, hogy az égő és a kupak megfelelően van-e elhelyezve. Győződjön meg arról, hogy a gázellátás nyitva van. Ha az elektronikus gyújtás nem működik, begyújthatja az égőt lánggal (gyufa, öngyújtó). Ha a probléma továbbra is fennáll, lépjen kapcsolatba a szervizzel.

Hogyan alakítsam át a tűzhelyet földgázról bután/propánra?

Távolítsa el a rácsokat, kupakokat és az égőtesteket. Csavarja ki a fúvókákat egy 7 mm-es csőkulccsal, és cserélje ki az új gázhoz megfelelőkre (lásd táblázat). Szükség esetén állítsa be a levegőgyűrűt. Ezután állítsa be a lángot minimumra a beállítócsavar óramutató járásával megegyező irányba ütközésig forgatásával bután/propán esetén. Cserélje ki a gázcímkét.

Mekkora a minimális távolság a tűzhely és a páraelszívó között?

A főzőlap és a felette lévő készülék vagy bútor (páraelszívó stb.) közötti távolságnak legalább 70 cm-nek kell lennie. Beépített telepítés esetén tartsa be a biztonsági távolságokat: 15 cm a lap és egy oldalsó szekrény között, 7 cm a kivágás és a hátsó fal között.

Használhatok bármilyen méretű edényt az égőkön?

Használjon lapos aljú edényeket, amelyek átmérője megfelel az égő méretének: segéd (10-18 cm), félgyors (12-22 cm), gyors (16-26 cm), duplakoszorú (16-26 cm). A láng nem nyúlhat túl az edény alján. Kerülje a homorú vagy domború aljú edényeket.

Mit tegyek gázszag esetén?

Azonnal zárja el a gázellátást, és ne használjon elektromos készülékeket. Nyissa ki az ablakokat a szellőzéshez. Ne keressen szivárgást lánggal. Hívjon szakképzett szakembert a telepítés ellenőrzéséhez.

Hogyan karbantartsam a rácsokat és égőket?

Mossa a rácsokat és égőket meleg szappanos vízzel. Gondosan szárítsa meg őket. Ne használjon koptató tisztítószereket. A krómozott rácsok idővel elszíneződhetnek, ami normális. Szükség esetén pótalkatrészek kaphatók a szervizben.

Hol találom a teljes használati útmutatót?

Ingyenesen letöltheti a használati útmutatót PDF formátumban a notice-facile.com weboldalon a CHG6BF4WPXW modell keresésével. Az útmutató több nyelven elérhető.

HASZNÁLATI ÚTMUTATÓ CHG6BF4WPXW CANDY

HASZNÁLATI UTASÍTÁS HU 48

PLITE

MANUAL DE UTILIZARE RO 52

KOOKPLAATS

MANUAL DE UTILIZARE NL 56

VARNÉ DOSKY

NAVOD NA OBSLUHU SK

BAPNJIbHI IOBEPXHI

IHCTPYKJIJA3 EKCPIIYATAUJI UK 4

PLOCE ZAKUHANJE

UPUTE ZAKORISNIKE HR B

• CHG6
• CHW6
• CHG7
• CHW7
  CEL6
• CEL7
  CM6
  CM7

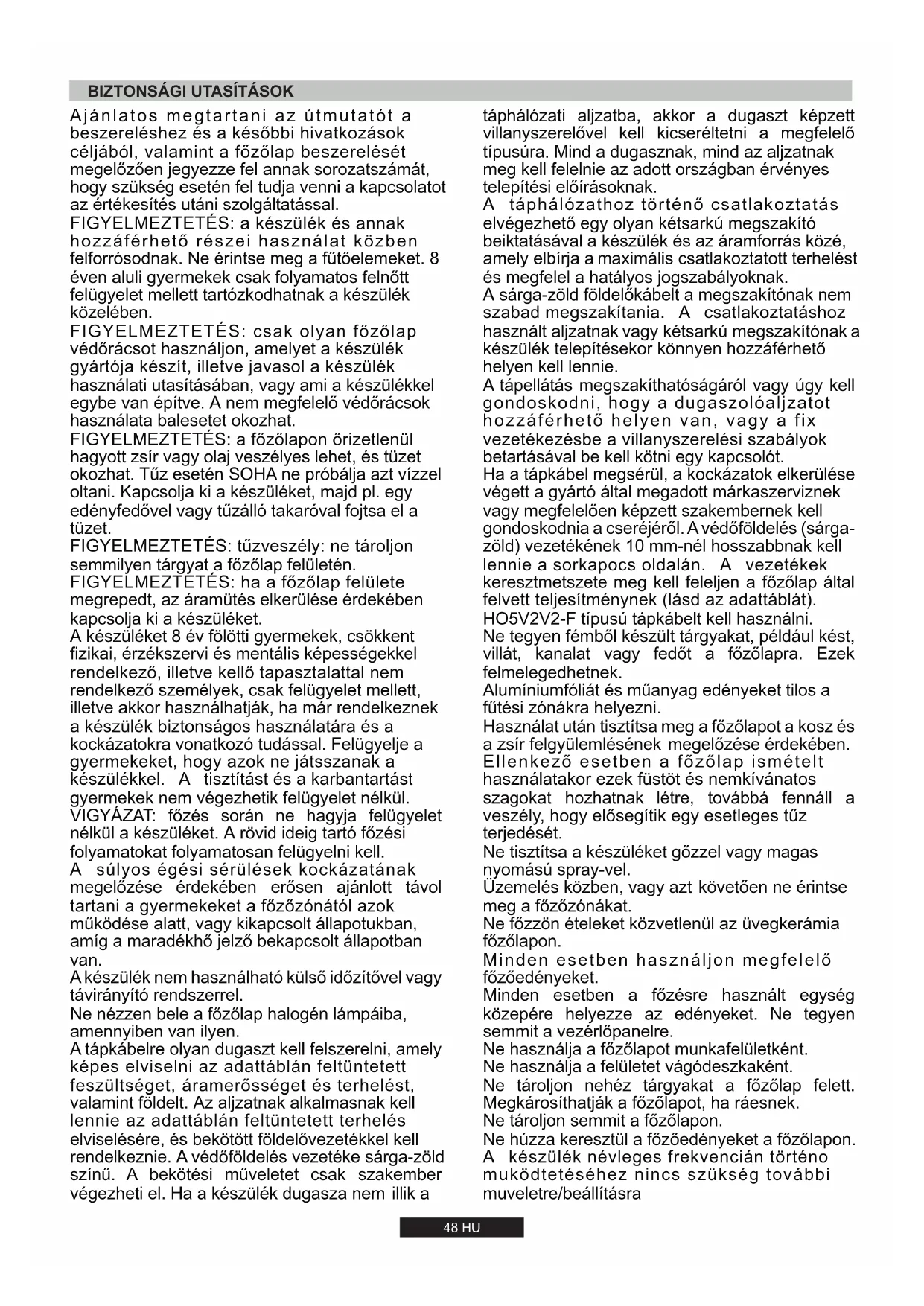

SAFETY INSTURCUIONS

Ajánlatos megartani az utmutató a beszereléshez és a késöbbi hivatkozások celjábol, valamint a fözolap beszerelését megelőzöen jegyezze fel annak sorozatszámát, hogy szükség eseten fel tudja venni a kapcsolatot az ertékesités utani szolgaltatással.

FIGYELMEZTETES: a keszülék és annak hozzáférhétő részei használat kobzen felforrosodnak. Ne érintse meg a fütoelemeket. 8 éven aluli gyermekek csak folyamatos felnott felügyelet mellett tartózkodhatnak a keszülék kozelében.

FIGYELMEZTETÉS:Csak oylan fozolap vedoracsof hasznaljon, amelyet a keszulék gyartója keszit, illetve javasol a keszulék hasznalati utasításaban, vagy ami a keszulékkel egybe van építe. A nem megfelelo vedoracsof hasznalata balesetet okozhat.

FIGYELMEZTETES: a fozolapon orizetlenul hagyott zsir vagy olaj veszelyes lehet, es tuzet okozhat. Tuz eseten SOHA ne probalja azt vizzel oltani. Kapcsolja ki keszuléket, majd pl. egy edenyfedovel vagy tuzallo takaroval fojtsa el a tuzet.

FIGYELMEZTETÉS: tuzveszély: ne tároljön semmilyen tárgyat a fozolap felületén.

FIGYELMEZTETES: ha a fozolap felülete megrepedit, az áramütés elkerülèse érdekében kapcsolja ki a készüléket.

A keszüléket 8 év fölotti gyermekek, csökkent fizikai, érzékszervi és mentalis képességekkel rendelkező, illetve kello tapasztalattal nem rendelkező személyek,Csak felügyelet mellett, illetve akkor hasznalhatják, ha már rendelkeznek a keszülék biztonságos hasznalatára és a kockázatakra vonatkozo tudással. Felügyelje a gyermekek, hogy azok ne jatsszanak a keszülékkel. A tiszütast és a karbantartást gyermekek nem végeshetik felügyelet nélkül.

VIGYAZAT: fozés során ne hagyja felügyelet nélkül a készüléket. A rovid ideig tartó fozési folyamatokat folyamatosan felügyelni kell. A súlyos égési sérülések kockázatanak megelözese erdekében erösen ajánlott távol tartani a gyermekeket a fozžónátol azok muködése alatt, vagy kikapcsolt allapotukban, amíg a maradékhő jelző bekapcsolt allapotban van.

A keszülék nem hasznalható külso idözítövel vagy távirányító rendszerrel.

Ne nézzen bele a fozolap halogén lampaiba, amennyiben van ilyen.

A tapkábelre oyan dugaszt kell felszerelni, amely képes elviselni az adattablán felttumentett feszültseget, arameròsseget es terhelést, valamint foldelt. Az aljatnak alkalmasnak kell lennie az adattablán felttumentett terhelés elviselésere, és bekött foldelóvezetékkel rendelkeznie. A védöfödelés vezetéke sarga-zöld szinü. A bekótesi muveletetCsak szakember végezheti el. Ha a készülék dugasza nem illik a

taphalózati aljatba, akkor a dugaszt képzett villanyszerelóvel kell kicserétetni a megfelelo típusura. Mind a dugasznak, mind az aljatnak meg kell feelnie az adott országan érvenyestelepitési elorásoknak.

A taphalozathoz tortenocsatlakoztatas elvegezheto egy oyan ketsarku megszakitobeiktatasaval a keszulek es az aramforras koze, amely elbirja a maximalis csatlakoztatott terhelest es megfelela hatalyos jogszabalyoknak.

A sarga-zöld födelökábel a megszakitónak nem szabad megszakítania. A csatlakoztatashoz használt aljzatnak vagy kétskú megszakitónak a készülék telepitésekor konnyen hozzaférheto helyen kell lennie.

A tapellatas megszakithatosagarol vagy uy gell gondoskodni, hogy a dugaszolóaljzatot hozzaférhető helyen van, vagy a fix gezetékesbe a villanyszerelési szabályok betartásával be kell kôtni egy kapcsolót.

Ha a tapkabel megsérul, a kockazatok elkerülèse végett a gyartó által megadott markaszerviznek vagy megfeleloen képzett szakembernek kell gondoskodnia a cseréjöról. A vedöföldelés (sarga-zold) gezetékenek 10 mm-nél hosszabbnak kell lennie a sorkapocs oldalan. A gezetékek keresztmetszete meg kell feeljen a fozolap által felvett teljesitmenynek (lásd az adattablát).

HO5V2V2-F tipusu tupkábelt kell használni.
Ne tegyen fémból keszült târgyakat, pédául kest,
villát, kanalat vagy fedot a fózolapra. Ezek
felmelegedhetnek.

Aluminiumfoliat es muanyag edenyeket tilos a futesi zonakra helyezni.

Hasznalat után tiszíttsa meg a fózólapot a kosz és a zsir felgyülemlésenek megelözese érdekében.

Ellenkező esetben a fózólap—ismetelt használatakor ezek füstöt és nemkivánatos szagokat hozhatnak látre, továbbá fennáll a veszély, hogy elosegitik egy esetleges tuz terjedesét.

Ne tisztítsa a készüléket gozzel vagy magas nyomásu spray-vel.

Uzemelés kozben, vagy azt kovetoen ne érintse meg a fozozónakat.

Ne fozzon eteleket kozvetlenul az üvegkeramia fozolapon.

Minden esetben hasznaljon megfelelo fozedenyeket.

Minden esetben a fözesre hasznalt egység kózepère helyezze az edenyeket. Ne tegyen semmit a vezérlopanelre.

Ne használja a fózólapot munkafelületként.

Ne használa j a felületet vágódeszkaként.

Ne tároljon nehéz tárgyakat a fózolap felett. Megkárosithatjak a fózolapot, ha ráesnek.

Ne tároljon semmit a fózólapon.

Ne húzza keresztül a fózǒédényeket a fózǒlapon.

A keszülék névleges frekvencian történomuködtetéséhez nincs szükség tovabbi muveletre/beallitasra

1. UTASITÁSOK A TELEPÍTO SZÁMÁRA

A HAZTARTASI KESZULEKEK TELEPITESE BONYOLULT MÜVELET LEHET, AMELYNEK HELYTELEN ELVEGZÉSE KOMOLYAN VeszélYEZTETHETI A FOGYASZTOK BIZTONSAGAT. EZERT FONTOS AZ, HOGY EZT A FELADATOT SZAKKÉPZETT SZEMÉLY VÁLLALJA, AKI A MUNKAT A HATÁLYOS MUSZAKI ELOIRÁSKONAK MEGFELELOEN VEGZIEL. HA EZT A TANÁCSOT FIGYELMEN KIVUL HAGYJAK ES A TELEPITEST SZAKKÉPZETLEN SZEMÉLY VEGZIEL, A GYARTO SEMMILYEN FELELOSSÉGET SEM VÁLLALA TERMEK MUSZAKI MEGHIBÁSODÁSAERT, FUGGETLENUL ATTOL, HOGY AZ OKOZ-E ANYAGI KAROKAT VAGY SZEMÉLYI SERULESEKET.

1.1. BEEPITES

A tuzhelylap olyan munkalapra helyezheto, amelynek hoalloképessége 100^ , vastagsága pedig 25-45 mm. A munkalapbol kivagando betét meretei a lathatok.2. abran

Ha szabad ter van a beepitett tuzhelylap es az alatta levu ureg koztt, akkor szigeteloanyagbol (fapol vagy hasonlo anyagbol) keszult valaszfalat kell beilleszteni .(3. Abra)

Ha a fozolap mellett barmely oldalon konyhaszekreny talalhato, a fozolap es a konyhaszekreny kozotti tavolsag legyen minimum 15 cm; a kivagas es a hatsofal kozott pedig legalabbb 7 cm-es tavolsag legyen.

A tuzhelylap es mas, folotte levog egysegek vagy keszulekek (peldaul szagelszivo) kozotti ravolsagnak legalabbb 70 cm-nek kell lennie (4. Abra).

A keringo levego miatt a fiokban levfo femtargyak homserekte magasra megemelkedhet. Ezert javasolt egy koztes fapanl hasznalata.

Fontos! Az 1. abra a tomitoanyag elhelyezesenek modjat mutatja be.

A tuzhelylapot a mellekelt rogzitokapcsokkal kell rogziteni az egyseg aljaban levofuratok felhasznalasaval.

Ha a 60 cm-es tuzhelylapot oyan sutō fole helyezi, amely nem rendelkezik ventilatoros hutórendszerrel, javasoljuk, hogy a megelelo levegoáramlas biztositasa erdekében alakitson ki nyilasokat a butorban. A nyilasok mérete legalabb 300~cm^2 legyen, elhelyezesuket az 5. abramutatja be.

Ha a 75 cm-es tuzhelylapot beepitett suto folle helyezi, akkor a sutonek ventilatoros hutesunek kellennie.

1.2. ALKALMAS HELYSZIN

"A készüléket az érvényes szabályoknak megfeleloen kell telepînteni, ésCsak jó szelloztetét helyiségekben szabad hasznalni. A készülételepitèse vagy hasznalata elölt olvassa el az utasitásokat."

Agáztuzhely hot és nedvességet hoz látre a telepítés helyszínén. Ezér megfelelo szelloztétést kellBiztositani a természetes szellozocatsornák nyita tartásával yagyvezeto csovel ellatott szagelszívó felszerelésényel. A készülék intenzív é hosszabb ideig történo hasznalata eroteljesebb szelloztétést igényelhet: nyissa ki az ablakot vagy növelje az elektromos ventilatorsebességét (ha van).

Ha szagelszivo nem telepitheto, akkor elektromos ventilatort kell felszerlini a kulso falra vagy az ablakra, ha vannak szellozocsatomak a helyszinen.

Az elektromos ventilatornak orankent 3-5 alkalommal kell teljes levegocseret végeznie a konyhaban. A telepitonek be kell tartania a vonatkozo orszagos eloirasokat.

2. ELEKTROMOS BEKÖTÉS (CSAK AZ EGYESÜLT KIRÁLYSAGBAN)

Figyelmeztetes: Akeszüléket födelni kell.

A keszüléket kizárolag háztartási celra terveztek. A halózatra történő cstlatkoztatast szakképzt villanyszerelonek kell élvégezie n a telepitëssel kapcsolatos szabályok szigoru betartasa mellett. A keszüléket ckag megelelo, elört cstlatkozásipontra szabad cstlatkoztatni, a 3-csapos 13 A-és dugó/aljzat nem fele meg. Kétvarsarku kapcsolot kellbiztositani, és az aramkört megelelo bizzitosó-vedelemmel kell ellatni. Az egyes termékek teljesitményigényevel kapcsolatos tovabbi részletek a felhasznalói utasitasban és a keszülék géptörzslapjan talalhatok. Beepitet keszülék eseten javasolujuk, hogy ha a meglevönel hosszabb kabelt szeretne, akkor megelelo, hoallö tipust hasznaljon.

Avezetékeketaz alabbiak szerint kell a halózatra csatlakoztatni:

CSATLAKOZTATAS

Zold-sarga gezetek

Kek gezetek

Barna gezeték

CSOMOPONTRA

Földvezetek

Nullavezetek

Feszültseg alatti gezetek

Megegyzés: Nem javasoljuk foldzárlati keszúlekek hasznalatá a csomópontokra tepitét elektromos tuzhelyekkel, mert un. Terheleskioldás' kovetkezhet be. Ismettelen emlkezettjuk, hagy a keszúleket megfeleloén foldelni kell; a gyarto elharit minded felelsséget a hibas elektromos telepitésból szarmazo eseményekkel kapcsolatban.

2.1. ELEKTROMOS BEKÖTÉS

Ellenorizze a készülék kulso részen elhelyezett géptörzslapon levó adatokat, hogy a halózatiés bemeneti feszültseg megfelelo-e. A csatlakoztatas el'tt ellenorizze a foldelö rendszert. Az elorásoknak megfeleloen a készüléket foldelni kell. Ennek az elorásnak a be nem tartasa eseten a gyátro nim vallal felelosséget a személyi

sérulésekér Ḍ es az anyagi károkér. Ha a csatlakozódugo mèg nincs felszerelve, akkor a géptörzslapon jelzett terhelésnek megfelelo dugôt használjon. A födelokabel színe sárga-zöld. A csatlakozódugónak mindig hozzaférhétonek kell lennie.

A tuzhelylap elektromos halózatra történő kozvetlen csatlakoztatása eseten megszakítót kell beepiteni.

Ha a halózati kabel sérult, az esetleges veszélyek elkerülésé érdekében cserejét szakképzett szerelonek kellévegezie.

A (zöld/sárga szinü) foldvezétéknek legalább 10 mm-rel hosszabbnak kell lennie a feszültseg alatti gezetéknél és a nullavezetéknél.

A tuzhelylap felvett teljesitményéhez viszonyitva a kabelnek megfelelo méretünek kell lennie.

Ellenorizze a teljesitmennyel kapcsolatos adatokat a geptorzslapon, es ügyelen arra, hogy a halozati kabel 3 × 0.75 ~mm^2 H05 V2V2-F tipusu legyen.

A kikapcsolast szolgalo eszkocz t huzalozasi szabalyoknak megfeiellon a fix gezetekbe kell beepiteni.

A keszülék taphalózatra tortenö kozvetlen csatlakoztatáshoz a rögztitet huzalozasba beepiéttes ezskoż szükségés, amely az összes polusnal oyan erintkež-eklūönítessel rendelkezik, amely a huzalozási szabályoknak megfeleloŋ teljes megszakitast biztosit III. kategoriájú tulfeszültseg eseten.

2.2. GAZBEKÖTÉS

Az alabbi utasitaskszakkepzett szerelok reszere keszultek, amelyeket az ervynes orszagos eloraskkal egyutt kell betartani. (Csak az Egyesult Kiralysagban: a törveny ertelmuben a gazbekotest/uzembe helyezest ugynevezzett "Gas Safe" szerelonek kell elvegezie)

A munkalatok megkezdese elott ki kell kapcsolni az elektromos ellatast.

A tüzhelylap géptörzslapja tartalmazza a felhasznalható gáztipust. A gázhalózatra vagy a gázpalackra történ csatlakoztatast annihilerse utk kelvgezni, hogy a készülék a halózati gaz tipusahoz van-e beszabályozva. Ha a készülék nincs megfeleloen beszabályozva, akkor olvassa el a gázbeallitas modositásaval capcsolatos utasitásokat a kovetkez bekezdésben.

Folyékony (palackos) gáz esétében hasznaljon a vonatkozo országos szabályoknak megfelelo nyomásszabályozókat.

Csak olyan csoveket, alateteket vagy tomiteseket hasznaljon, amelyek megfeelnek a vonatkoz orszagos elorasoknak. Egyes tipusok esetuben kupos csatlakozt szallitunk a berendezesekhez azokban az orszagokban, amelyekben az ilyen tipusu csatlakoz hasznalata kotelez; a 8. abran mutatjuk be, hogyan ismerhetok fel a kulonboz tipusu csatlakozok (CY = hengeres, CO = kupos)Minde n esetben a csatlakoz hengeres részet ke l tuzhelyaphoz csatlakoztatni.

A rugalmas tomlot uyg kell felszerelni, hogy ne erintkezzen a burkolat mozgo rsesievel (peldaul egy fiokkal), es ne haladjon at oyan helyen, ahol osszenyomodhat.

Ha a tuzhelylapot rugalmas tomlovc csatlakoztatja a halozatra, ugyeljen arra, hogy a tomlo hossza ne haladja meg a 2 métert.

A tuzhelyap esetleges serulseinek elkerulse erdekuben a telepitest az alabbi sorrendben végezze:(6. Abra)

1)Az abra szerint az alabbi sorrendben szerelje össze az alkatrészeket:

A: 1/2 dugós illesztódarab hengeres
B:1/2 tomites
C: 1/2 húvelyes illesztódarab kúpos-hengeres vagy Hengeres-hengeres

2) Húzza meg a csatlakozásokat a csavarkulccsal, és csavarja a csöveket a helyükre.

3) Tegye fel a szerelvenyt (C) a fovezetekre merev rezcso vagy rugalmas acelso segitségével.

FONTOS! A csövezeték vegleges szivárgasellenörzését szappanos oldattal vegezze el. LÁNG HASZNÁLATA TILOS! Ügeljen arar is, hagy a rugalmas tomló ne erintkezzen a szekény mezgo alkatrászeilv (peldául fiokkal), illetev ne helyezkedjen el sérulésveszélyes teruleteken.

Figyelmeztetes: Ha gaszagot érez a keszülk kozeleben, kapcsoljaki a keszülk gazellatásat és haladéktalanul hivjon szerelöt. Ne keresse nyilngal a szivargás helyét.

2.3. A TÜZHELYLAP ATÁLLITÁSA KÜLÖNBOZO GAZTIPOSOKHOZ

A tuzhelylap kulonboz'o gaztipusokhoz torten' atallitasahoz végezee el a kovetkezoket:

• vegye le a racsokat es az egofejeket;
• helyezze be a csavarkulcsot (7 mm) az egofejartóba ;(7. Abra)
• csavarozza ki a fuvokát, és cseréljé ki a felhasználandó gázhoz alkalmas fuvokával (lásd a gáztípus tablázatot).

2.4. A MINIMÁLIS LÁNGMÉRET BEÁLLITÁSÀ

Az egofejek meggyujtasa utan forditsa el a szabalyozogombot a minimalis allasba, majd pedig vegye le a gombot (enyhe nyomassal ez konnyen elvegezheto).

Egy kis "kapocscavarhuzoal" allithato be a szabalyozocsavar a 9. abran lathato modyn. A csavar oramutato jarasaval megegyezo iranyba (jobbra) forditsaval csokken a gazaramlas, az oramutato jarasaval ellkenzeiro nyaby (balra) forditsaval pedig novezkik. Ezzel a beallitassal alakitson ki korulbelul 3-4 mm-es langot, majd pedig tegye vissza szabalyozogombot.

Ha kisnyomásu gázt használ, a langbeallito csavart az oramutató jarásával megegyező irányba (jobbra) a legszéslo allásig kell elforditani.

Az uy gazbeallitas evgzese utan cserelje ki a keszuleken levro regi geptorzslapot a megfelelo, beszabalyozt gaztipusra vonatkozo (tuzhelylappal egyutt szallitott) gegtorzslappal.

3. A TÜZHELYLAP HASZNÁLATA FELHASZNÁLÖI UTASITÁSOK

A készüléketCsak rendeltetesszeruH, haztartasi celra szabad hasznalini, az ettol elerhasznalat nem minosul megfelelonek, es ezert veszelyes lehet. A gyarto nem vallal felelossget a helytelen hasznalatbol eredko krokert es vesztesegkert.

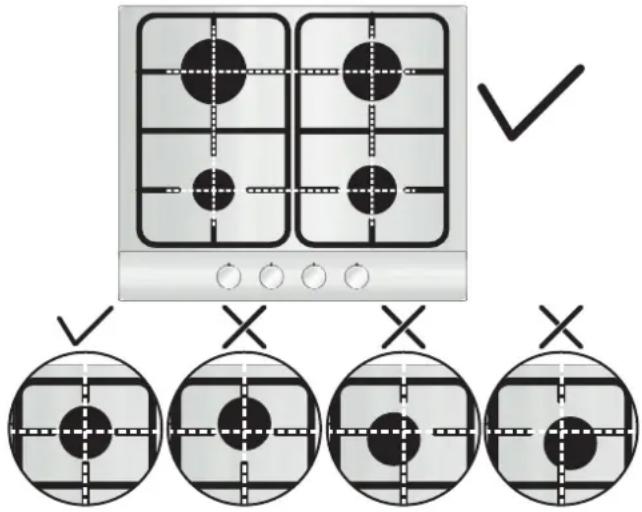

Az ego hasznalata elott gyzodjön meg rolá, hogy a racs peremei kózéppontjaban legyen az ego, amint azt az alábbi abra is mutatja. Ha ontöttvas racsokat használ, a racs alatti részen lathato a helyes pozió. Gyzodjön meg rolá, hogy a pontos racsot a megfelelo helyzetben használaj.

3.1.A GAZEGO HASZNALATA

A gázegök begyújtáshoz helyezzen egy gazgyujtot az égőfejhez, nyomja be és fordılsa el az oramutató jarásával ellenkező irányba (balra) a szabályozógombot.

Ha a gazegoket nehany napig nem hasznalta, varjon nehany masodpercig az egofej beguyuktasa elott, ezaltal eltavozhat acsovekben levovlevego.

Az elektronikus gyujtásu keszülékek esetében az eljárás a kovetkezó: nyomja be és forditsa el az oramutató járásával ellenkező irányba (balra) a gombot a gyujtás jelig,

• a szikraadó gomb benyomásával gyújtsa be a gazégot.

Az automatikus gyujtassall ellatottuzhelylapok esetuben egyszeruen csak nyomja be es forditsa el a gombot a gyujtas jelig.

Agyujtorendszer addig fejleszt szikrakat, amig a gomb be van nyomva. Ha a gazego nem gyullad be 5 masodpercen belul, forditsa a gombat a 0allasba, es ismetelje meg a muveletet.

ABiztonsagi csappal ellatott tipusok esetuben (amely elzarja a gazaramlast, ha a lang veteilenul kialszik) a gazegok begyujtasa a fenti modon tortenik, de korultekintoen kei eljarni.

A tuzhelylap bekapcsolasa elott ellenorizze, hogy a gazegok es az egocsieszek a helyukon vannak-e.

Figyelem: Ha a keszülk nincs feszültseg alatt, az égo meggyüjtáshoz hasznaljön öngyüjtó;

• Nyomja be és forditsa el a gombot az árajarásával ellentétés irányban a gyüjtás szimbólumra,

• A gomb nyomva tartasa kozben ongyu'toval gyu'tsa meg az egot es tartsa a gombot 5 masodpercig lenyomva, miutan az ego meggyulladt.

ALTALANOS TANACS

A legjobb eredmny elerese erdekeken hasznaljon lapos feluletu fozedenyeket. Az edenyek felulete feeljen meg a gazego meretenek az alabbiak szerint. A. Tablazat

A. Tablazat

Égōfej tipusa	Edény/fazék atmérője (cm)	Teljesit-meny(kW)	G20/20 mbar (metán)	G30/28-30 mbar (kisnyomású gáz)
AUX Kiegészítö égőfej	10 - 18	1,00	95 l/h	73 g/h
SR Kőzéperös égőfej	12 - 22	1,75	167 l/h	127 g/h
R Erós égőfej	16 - 26	2,70	257 l/h	196 g/h
UR Ultra égőfej	16 - 26	3,50	334 l/h	255 g/h
DC 4 kW MONO	16 - 26	4,00	381 l/h	291 g/h

A kisebb edenyek esetuben a gazegot uyg kell beszabalyozni, hogy a lang ne nyuljon tul az edeny alaplapjan. Kerulje a homoru es a domboru feneku edenyek hasznalatat.

FIGYELMEZTETÉS: Ha a lang vêletlenul elalszik, forditsa a gombot kikapcsolt helyzetbe, és legalább 1 percig ne probálkozzon az úragyújtással.

Ha az évek folyamán a gázcsapok szorossá valnak, akkor el kelli végezni kenésüket.

Ezt a mveletetCsak szakkepzett szerelok vgeghetik.

4. KARBANTARTÁS ÉS TISZTITÁS

A tuzhelyap tiszitasa elott hagyja a keszuléket lehulni. Húzza ki a dugot a csatlakozóaljzatból, vagy kozvetlen csatlakoztatás eseten kapcsolja ki az aramellátast.

Atiszitast es a karbantartast nem végezhetik felügyelet nélküli gyerekek. Soha ne hasznaljón dörzsölo hatásu, korroziótko ozó fiszitószereket, fehéritöszereket vagy savakat. A zománcozott, lakkozott vagy rozsdetumente acéból készüt felüteken kerülje a lúgos vagy savirus anyagok (citromlé, ecet stb.) Alkalmazásat.

A zománcozott, lakkozott vagy kromozott részek tiszitásakor használjon meleg szappanos vizet vagy maro hatástol mentes tiszitószert. A rozsdamentes acelhoz használjon megfelelo tiszitóoldatot.

Az egofejek szappanos vizzel tiszithatok. Eredeti fenyuk helyreallitasahoz hasznaljon haztartasi rozsdamentesacel-tiszitot. A tiszitatas utan szarltsa meg es tegye vissza az egofejeket a helyukre.

Fontos, hogy az egofejek megfeleloen keruljenek vissza a helyukre. Kromozt racsok es egofejek

A kromozt racsok es egofejek a hasznalat soran elszinezodhetnek. Eznembefolyasolja a tuzhelylap uzemkapessegét.

A tartalek alkatreszek szükség eseten vevöszolgálatunktól szerezhetök be.

5.VEVOSZOLGALAT

Aszerel'o kihivasa el'tk kerjuk, ellenorizze a kovetkezoket:

A csatlakozódugo megfeleloen van-e bedugva ésBiztositékkal ellatva;

Nincs-e hiba a gazellatasaban.

Ha a hiba nem azonosithato:

Kapcsolja ki a keszuleket es hivja a vevoszolgalat. KERULJE A KESZULEK SZAKSZERUTLEN KEZELESET.

6. KÖRNYEZETVEDELEM

A keszülék jelöse az elektromos és elektronikus berendezesek hulladékairól (WEEE) szólo unios irányelv (2012/19/EU) elörirasainak megfeleloen törtent. Az elektromos és elektronikus berendezesek hulladékai szennyezőanyagokat (melyek hatásá káros lehet a környezetre) és alapanyagokat (melyeket üjra fel lehet használni) egyarant tartalmaznak. Fontos, hogy az elektromos és

elektronikus berendezesek hulladekai kulönleges kezelésben részesüljenek, melyek soran megfeleloen eltavolitjak és artilmatlanitják az összes szennyezöanyagot, és kinyerik az ujrahasznosithato anyagokat.

Az egyeni felhasznalok is fontos szerepet jatszanak annak biziostitasaban, hogy az elektramos es elektronikus berendezesek hulladekai ne okozhassanak kornyezeti problemat; ennek erdekuben nehany alapveto szabalyt be kehl tartani:

.Az elektromos és elektronikus berendezésk hulladékai nem kezelhetők háztartásii hulladékkent.

.Az elektromos es elektronikus berendezesek hulladekait az onkormanyzat yagy hivalatos vallkozasok aktal mukdtetett begyutesi pontokon kel leadni. Szamos orszagban nagy meretu elektromos es elektronikus berendezesek hulladekai eseten megoldható, hogy az elszallitc ceg hazhoj jön.

Amikor uy keszülkeket vásárol, a régit visszaviheti a kereskedonek, akí kotéles azt ingyenesen begyüjteni (egy uy termékert egy régit), amennyiben a régi berendezés ugyanolyan tipusu, és ugyanolyan funkciokkal rendelkezik, mint az uy.

Megfeleloségi nyilatkozat: A berendezes a faval érintkez o alkatrészek tekintetében megfelela 89/109/EGK irányelvben meghatározott szabályoknak.

Akeszülek megfelela 2009/142/EK unios irányelvnek es 2018.04.21- tol kezdodoen a gaz halmazallapotu tuzeloanyag egetsevel uzemelo berendezesekrol szoló 2016/426/EU unios rendeletnek.

A CE jel termeken torten oelhelyezesel sajat felelossegunkre kijelentjuk, hogy a termek megfelel a jogszabalyokban meghataroztottosszes europai biztonsagi, egaszsegugyi es kornyezetvedelmi kovetelmenynek.

Agyartó nem vallal feleloseget e kiadvanyban elofordulo nyomtatasi és atirási hibákból eredó pontatlansagokert. ABiztonsaggal vagy a mukodéssel kapcsolatos jellemzok sérelme nélkül fenntartjuk a jogot a termékek szükség szerinti valtoztatasára.

1. Tablazat

Égolap	4 Gas	4 Gas	5 Gas	5 Gas	5 Gas	3 Gas
Égőfej	Aux/SR/R/DC 4 Mono	Aux/2SR/R	UR/2R/SR/AUX	DC/2R/SR/AUX	DC/R/2SR/AUX	Aux/R/DC 4 Mono
Típus	UH60MF	UH60MF	UH75MF	UH75MF	UH75MF	UH60MF
FFD	IGEN	IGEN	IGEN	IGEN	IGEN	IGEN
Aux 1kW	1	1	1	1	1	1
Sr 1,75 kW	1	2	1	1	2	-
R 2,7 kW	1	1	2	2	1	1
UR 3,5 kW	-	-	1	-	-	-
Dc 4 kW Mono	1	-	-	1	1	1
Névleges hovevitel	9,45 kW	7,2 kW	11,65 kW	12,15 kW	11,2 kW	7,7 kW
G20/20 mbar	900 l/h	686 l/h	1158 l/h	1158 l/h	1067 l/h	734 l/h
G30/28-30 mbar	688 g/h	524 g/h	847 g/h	884 g/h	815 g/h	560 g/h
Installation Class	3	3	3	3	3	3
Voltage V/Frequency Hz	220-240 V/ 50-60 Hz	220-240 V/ 50-60 Hz	220-240 V/ 50-60 Hz	220-240 V/ 50-60 Hz	220-240 V/ 50-60 Hz	220-240 V/ 50-60 Hz
Electrical Input Power	1	1	1	1	1	1
Electric Ignition	IGEN	IGEN	IGEN	IGEN	IGEN	IGEN
Product Dimension	595x510	595x510	745x510	745x510	745x510	595x510

A keszüléket nem nagyüzemi, hanem háztartasi felhasználasra tervezték.

INSTRUCTIUNIPRIVINDSIGURANTA

A gyartno nem vallal feleloseget az ebena kiadvanyban elofdul nyomtatasi es elirasi hibakbol ered pontatlansagokert. Abizonsaggal vagy a mukodessel kapsolatos jellemzok serelm nelkul fenntartjuk a jogot a termek szukseg szerinti valtoztatasara.

RO
