CHG6BF4WPXW - Kuchenka CANDY - Bezpłatna instrukcja obsługi

Typ produktu	Kuchenka gazowa do zabudowy
Marka	Candy
Model	CHG6BF4WPXW
Wymiary (S x G)	595 x 510 mm
Waga (szacunkowa)	12 kg
Zasilanie elektryczne	220-240 V / 50-60 Hz
Zasilanie gazowe	Gaz ziemny G20 (20 mbar) lub G30 butan/propan (28-30 mbar)
Liczba palników	4
Typy palników	Pomocniczy (1 kW), Półszybki (1,75 kW), Szybki (2,7 kW), Podwójna korona 4 kW
Całkowita moc	9,45 kW (gaz ziemny)
Zapłon	Elektroniczny wbudowany
Bezpieczeństwo	Termopara (FFD) na każdym palniku
Materiał powierzchni	Szkło-ceramika
Ruszty	Żeliwo emaliowane
Klasa instalacji	3 (do zabudowy)
Konserwacja i czyszczenie	Ciepła woda z mydłem, nieżrący detergent; unikać środków ściernych
Części zamienne	Dostępne w autoryzowanym serwisie
Naprawialność	Musi być wykonana przez wykwalifikowanego technika
Zastosowanie	Tylko do użytku domowego
Normy	Dyrektywa europejska 2009/142/WE (GAD) i 2016/426 (GAR)

Często zadawane pytania - CHG6BF4WPXW CANDY

Jak zapalić palniki w mojej kuchence Candy CHG6BF4WPXW?

Aby zapalić palnik, naciśnij i obróć pokrętło sterowania na symbol zapłonu. Wbudowany elektroniczny system zapłonu wytwarza iskry. Jeśli palnik nie zapali się w ciągu 5 sekund, obróć pokrętło na 0 i spróbuj ponownie. W przypadku palników z termoparą przytrzymaj pokrętło wciśnięte przez 5-6 sekund po zapaleniu.

Jaki rodzaj gazu stosować w mojej kuchence Candy?

Twoja kuchenka może działać na gaz ziemny (G20, 20 mbar) lub gaz butan/propan (G30, 28-30 mbar). Sprawdź tabliczkę znamionową, aby dowiedzieć się, jaki gaz jest zainstalowany. Aby zmienić gaz, należy wymienić dysze i wyregulować pierścień powietrza zgodnie z instrukcją.

Jak wyczyścić płytę grzewczą?

Przed czyszczeniem upewnij się, że urządzenie jest zimne i odłączone od zasilania. Użyj ciepłej wody z mydłem lub nieżrącego detergentu. Nigdy nie używaj środków ściernych, żrących ani pary. Do stali nierdzewnej użyj odpowiedniego środka czyszczącego. Palniki można czyścić wodą z mydłem, a następnie wysuszyć i prawidłowo zamontować.

Co zrobić, jeśli palnik się nie zapala?

Sprawdź, czy palnik i nasadka są prawidłowo ustawione. Upewnij się, że dopływ gazu jest otwarty. Jeśli zapłon elektroniczny nie działa, możesz zapalić palnik płomieniem (zapałka, zapalniczka). Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Jak przekonwertować kuchenkę z gazu ziemnego na butan/propan?

Zdejmij ruszty, nasadki i korpusy palników. Odkręć dysze kluczem nasadowym 7 mm i wymień je na odpowiednie do nowego gazu (patrz tabela). W razie potrzeby wyreguluj pierścień powietrza. Następnie ustaw płomień na minimum, przekręcając śrubę regulacyjną w prawo do oporu dla butanu/propanu. Wymień etykietę gazu.

Jaka jest minimalna odległość między kuchenką a okapem?

Odległość między płytą grzewczą a jakimkolwiek urządzeniem lub meblem znajdującym się nad nią (okap, itp.) musi wynosić co najmniej 70 cm. W przypadku zabudowy zachowaj bezpieczne odległości: 15 cm między płytą a bocznym meblem, 7 cm między wycięciem a tylną ścianą.

Czy mogę używać garnków dowolnej wielkości na palnikach?

Używaj garnków z płaskim dnem, których średnica odpowiada rozmiarowi palnika: pomocniczy (10-18 cm), półszybki (12-22 cm), szybki (16-26 cm), podwójna korona (16-26 cm). Płomień nie może wystawać poza dno garnka. Unikaj naczyń z wklęsłym lub wypukłym dnem.

Co zrobić w przypadku wyczucia gazu?

Natychmiast odetnij dopływ gazu i nie używaj urządzeń elektrycznych. Otwórz okna, aby przewietrzyć. Nie szukaj wycieku płomieniem. Wezwij wykwalifikowanego specjalistę do sprawdzenia instalacji.

Jak konserwować ruszty i palniki?

Umyj ruszty i palniki ciepłą wodą z mydłem. Dokładnie je wysusz. Nie używaj środków ściernych. Chromowane ruszty mogą z czasem odbarwić się, co jest normalne. W razie potrzeby części zamienne są dostępne w serwisie.

Gdzie znaleźć pełną instrukcję obsługi?

Możesz bezpłatnie pobrać instrukcję w formacie PDF ze strony notice-facile.com, wpisując model CHG6BF4WPXW. Instrukcja jest dostępna w kilku językach.

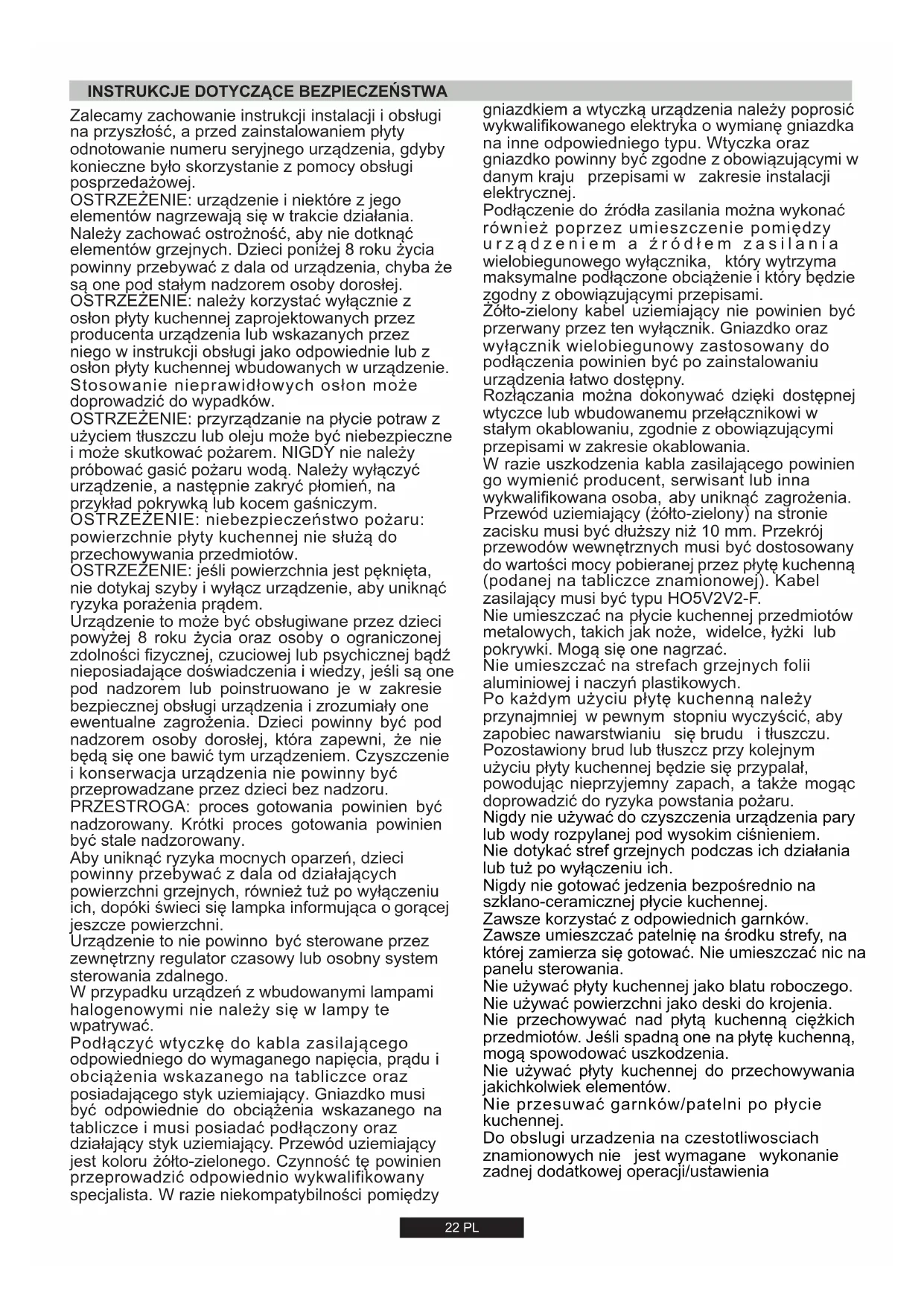

INSTRUKCJA OBSŁUGI CHG6BF4WPXW CANDY

Zalecamy zachowanie instrukcji instalacji i obslugi na przyszlość, a przydedzinstalowaniem płyty odnotowanie numeru seryjnégo urzadzenia, gdyby konieczne było skorzystanie z pomocy obslugi posprzedañowej.

OSTRZEZENIE: urzadzenia i niedźole z是我的 elementów nagrzewaja są w trakcie dzialania. Naleź zachować ostrożnosć, abyNie dotknąc elementów grzejnych. Dzieci poniȩjej 8 roku zęcia powinny przybywać z dala od urzadzenia, chyba zęsa one pod stałym nadzorem osoby dorosław. OSTRZEZENIE: naleź korzystAAC wyłącznia z osłon płytry kuchennej zaprojektowych przyze producenta urzadzenia lub wskazanych przyez niego w instrukcji obstogi jako odpowiednie lub z osłon płytry kuchennej wbudowanych w urzadzenia. Stosowanie niedrawidłowych osłonMZe doprowadzić do wypadkowski.

OSTRZEZENIE: przyrzadzanie na plicie potraw z uzyciem tuszczu lub oleju要去byc niebepezcjne i要去 skukowac pozarem. NIGDY nie nalezy probbowac gasic pozar woda. Nalezy wylaczyc urzadzenie, a nastepnie zakryc plomien, na przykfadPokrywka lub kocem gaśniczym.

OSTRZEZENIE: niebepezieczne stwo pozaru: powierzchnie płyty kuchennej nie sLUzdo przechowywnia przydmiotow.

OSTRZEZENIE:gressive powierzchnia isęska zyzykora prazence prędzie.

Urzadzenia toMZebyc obstugiwane przez daneci powyzej 8 roku zycia oraz osoby o agraniczonej zdolnosci fizcznej, czuciowej lub psychicznej badź nieposiadajace doswiadczenia i wiedzy, jesti są one pod nadzorem lub poinstruowano je w zakresie bezpiecznej obstugi urzadzenia i zrozumialy one ewentualne zagrozenia. Dzieci powinny byc pod nadzorem osoby dorosleh, kóra zapewni, ze nie beda sie one bawić tym urzadzeniem. Czyszczenie i konserwacja urzadzenia nie powinny byc przypegowadzane przydzowiecie bez nadzoru.

PRZESTROGA: proces gotowania powinien byc nadzorowany. Krótki proces gotowania powinien byc stale nadzorowany.

Aby uniknac rzyka mocnych oparzen, dane powinny przybeyawacz dala od dzialajacych powierzchni grzejnych, rawniezuzzi po wyłaczenia ich, dopóki swieci sie lampka informujaca o goracej jestzsche powierzchni.

Urzadzenie to Nie powinno byc sterowane przy zewnetrzny regulator czasowy lub osobny system sterowania zdalneo.

W przypadku urzadzen z wbudowanymi lampami halogenowymi nie naleź się w lampy te wpatrywać.

Podłaczyc wtyczke do kabla zasilajacego odpowiedniego do wymaganego napięcia, prȩdu i obcieżenia wskazanego na tabliczce oraz posiadajacego styk uziemiajacy. Gniazdko musi być odpowiednie do obcieżenia wskazanego na tabliczce i musi posiadac podłoczony oraz dzialajacy styk uziemiajacy. Przewód uziemiajcy jest koloruźolto-zielonego. Czynnosć tę powinien przypegowadzić odpowiednio wykwalifikowy spezialista. W razie niedkompatybilnosci pomietźny

gniazdkiem a wtyczka urzadzenia nalezy poprosic wykwalifikowanego elektryka o wymianegniazdka na innate odpowiedniego typu. Wtyczka oraz gniazdko powinny byc zgodne z obowiazujacymi w danym kraju przyepisami w zakresie instalacji elektrycznej.

Podłaczenia do zródrá zasilania möglich wykonac rowniepoprzej umieszczenie pomiedzy urzadzeniem a zródrém zasilania wielobiegunowej wyłacznika, kóry wytrzyma maksymalne podlączone obcieżenie i kóry bedzie zgodny z obowiażucymi przyepisami.

Zólto-zielony kabel uziemajacy nie powinien byc przerwany przyez ten wyłacznik. Gniazdko oraz wyłacznik wielobiegunowy zastosowany do podlączenia powinien byc po zainstalowaniu urzadzenia latwo dostepny.

RozłuczaniaMZo na dokonywac dzieki dostepnej wtyczce lub wbudowanemu przy.§acznikowiw stalym okablowaniu, zgodnie z obowiazujacymi przysepisami w zakresie okablowania.

W razie uszkodzenia kablazasilajacego powinien go wymienic producent, serwisant lub inna wykwalifikowana osoba, abyuniknac zagrozenia. Przewod uziemiajacy (zolto-zielony) na stronie zacisku musi byc dluzszy niz 10 mm. Przekroi przewodow wewnetrznych musi byc dostosowany do wartosci mocy pobieranej przyze płyte kuchenna (podanej na tabliczce znamionowej). Kabelzasilajacy musi byc typu HO5V2V2-F.

Nie umieszczac na plicyce kuchennej przyedmiotow metalowych, takich jak noze, widelce, lyzki lubPokrywki. Moga sie one nagrzać.

Nie umieszczac na strefach grzejnych folii alumniiewej i naczyn plastikowych.

Po kaźdym użyciu płytekuchenna naleź przynajmniej w pewnym stopniu wczyScić, aby zapobiec nawarstwianiu sie brudu i tuszczu.

Pozostawiony brud lub tuszcz przy kolejnym uzyciu ptykuchennej bedzie sie przypalat, powodujac nieprzyjemny zapach, a takze mogadc doprowadzic do ryzykagowstania pozaru.

Nigdy nie uzywać do czyszczenia urzadzenia pary lub wody Rozpylanej pod wysokim ciñnieniem.

Nie dotykać stref grzejnych podczas ich dzialania lubuzzi po wylaczeniu ich.

Nigdy nie gotować Jedzenia bezposrednio na szklano-ceramicznej plycie kuchennej.

Zawsze korzystać z odpowiednich garnków.

Zawsze umieszczac patelni na srodku strefy, na ktorej zamierza sie gotowac. Nie umieszczac nic na panelu sterowania.

Nie uzywać płyty kuchennej jako blatu roboczego.
Nie uzywać powierzchni jako deski do krozenia.

Nie przechowywać nad płyta kuchenna cięzkich przyzemiotów. Jesli spadna one na płyte kuchenna, moga spowodowej uszkodzenia.

Nie uzywać płyty kuchennej do przechowywnia jakichkolwiek elementów.

Nie przysuwać garnków/patelni po płycie kuchennej.

Do obslugi urzadzenia na czestotliwosciach
znamionowych nie jest wymagane wykonanie
zadnej dodatkowej operaci/ustawietenia

1. INSTRUKCJE DLA INSTALATORA

INSTALACJA URZADZENIA DOMOWEGO MOZE BYC SKOMPLIKOWANA OPERACJA, KTORA JEZELI NIE BEDZIE WYKONANA PRAWIDLOWO, MOZE POWAZNIE ZAGROZIC BEZPIECZENSTWU UZYTKOWNIKA. DLATEGO TEZ, ZADANIE TO POWINNO BYC WYKONANE PRZEZ OSOBE O ODPOWIEDNICH KWALIFIKACJACH ORAZ ZGODNIE Z OBOWIAZUACYMI PRZEPISAMI. W PRZYPADKU ZIGNOROWANIA NINIEJSZEGO ZALECENIA I WYKONANIA INSTALACJI PRZEZ OSOBE BEZ ODPOWIEDNICH KWALIFIKACJI, PRODUCENT NIE PONOSI ZADNEJ ODPOWIEDZIALNOSCIA Z A JAKIEKOLWIEK USTERKI TECHNICZE, BEZ WZGLEDU NATO, CZY SPOWODUJA ONE SZKODYW MIENIU, CZY TEZ USZKODZENIA CIALAU LUDZI.

1.1.ZABUDOWA

PlyteUNCTA zamontowac w dowolnym blacie kuchennym,ktory jest odporny na dzialanie temperatury do 100C oraz posiada grubosc 25- 45 mm. Wymiary otworu,ktory nalezy wyciac w blacie kuchennym, podane sa na.Rysunku 2

Ježeli pod zabadowana plyta znajduje sie dostepna przyestrzeń, konieczne jest zamontowanie przygrody z materiały izolacyjngo (np. drewna). (Rysunek 3)

Jesli plyta jest zamontowana obok szafki po obu stronach, odlegostość między plyta a szafka musi wynosić co najmiej 15 cm; natomiast odlegostość między wycieciem a tylna sciana musi wynosić co najmiej 7 cm.

Odeglość pomiedź płyta i szafka lub jakimkolwiek urzadzeniem zamontowanym nad kuchenka (np. okapem) musi byc nie mniejsza niz 70 cm. (Rysunek 4)

Metalowe przydmioty w szufladzie moga osiagac wysockie temperaturewwyniku recyrkulacji powietra.Dlategoazoleca sie stosowanie posredniago panelu drewnianego. Uwaga-Na Rysunku 1Pokazano sposob przyklejenia uszczelki

Plyte nalezy zamocowac przy uzyciu uchwytow znajdujacych sie w jej wyposazeniu, korzystajac z otworow wykonanych w podstawie plyty.

W przypadku montowania pfyt o szerokosci 60 cm nad piekarnikiem, ktory nie jest wyposaźony w obieg chłodźcy, zaleca sie utworzenia otworów w zagudowie w celu zapewnienia prawidlowego przypewywu powietrza.

Wielkość tych otworów powinna wynosić co najmiej 300 cń i sąȩzy je Rozmieść w spośb pokazany na .Rysunku 5

W przypadku montowania plyty o szerokosci 75 cm nad piekarnikiem do zagudowy, piekarnik musi byc wyposzony w obieg chłodźcy.

1.2. ODPOWIEDNIE POMIESZCZENIE

Urzadzenie pusi byc zainstalowane zgodnie z obowiazujacymi\ przepisami i w-OriginscuOCRze wentlylowanym. Prosze zapozna c sie z\ instrukcja przydaczystapieniem do instalacji.

W przykład poprzej otwarcie okna lub zȩkszenia obrotów wentylatora.

Przy brakuMZIWOsCi zamontowania okapu, w scianie zewnetrznej lub w oknie nalez y zainstalowac wentylator elektryczny pod warunkiem, ze pomieszczenie posiada otwory odpwietrzaiace.

Wentylator elektryczny powinien zapewniać pełna wymianę powietrza w kuchni w temple 3-5 razy na godzine. Instalator powinien przystręgac obłowiazujacych w danym kraju przyepamieszów.

2.1. PODŁACZENIE DO SIECI ELEKTRYCZNEJ

Upewnicie, ze napięcie w sieci odpodiada napiȩciu podanemu na tabliczce znamionowej znajdujacej sie na obudowie urzadzenia. Przed podłaczeniem, sprawdzić obwód uziemienia.

Zgodnie z przyepsiama prawa, ninejsze urzadzenie musi byc uziemione. W razie nie przystrzeganiakiego wymagania, producent Nie poniesie zdnej odpowiedzialnosci za jakiekolwiek szkody w stosunko do osob lub mienia. Jezel kabelzasilajczy no posiada wtzczki, nalezy zamontowac wyczke dopasowan do obciazenia wskazanego na tabliczce znamionowej urzadzenia. Przewod uziemiena jest w colorze zoTozielonym. Wtzczka powinna byc zawsze dostepna.

W przypadku gdy płyta podlaczona jest bezposrednio do sieci elektrycznej, konieczne jest zainstalowanie wyłacznika automatyczné.

W razieuszkodzenia kabla zasilajacego,musi on byc wymieniony przyez wykwalifikowanego elektryka w celu wyeliminowania potencjalnych zagrozen.

Przewód uziemienia (w kolorze zóltozielonym) musi byc co najmnej 10 mm dluszzy niz przyzewód fazowy i neutralny.

Przekraj poprzejczy na klab zaisilajacego musi byc o wielkosci dostosowanej do mocy pobieranej przyze płyte.

Sprawdzić na tabliczce znamionowej dane dotyczné podłaczenia do sieci elektrycznej oraz upewnić sie, ze kabel zasilajczy jest typu 3 × 0.75 ~mm^2 H05 V2V2-F.

Zacisk sieci zasilajacej	FAZOWY	L	Przewód braźowy
	UZIEMIENIE		Przewód zótozielony
	NEUTRALNY	N	Przewód niebieski

Wylacznik musi byc podlaczony do okablowania zgodnie z obowiazujacymi przypisami.

Jesli urzadzenie nie posiada kabla i wtyczki lub innego rozwiazania umozwlajacego odlaczenia od opdowiednio zabepezeczonej sieci elektrycznej pozwalajacej na pelne odlaczenia przy wystapieniu nadnapiecia spelniajacego warunki kategorii lll,instrukja stwierda, ze sposobiy odlaczenia musza byc wbudowane w instalacione elektryczna, zgodnie zzasadami okablowania.

2.2. PODLACZENIE DO GAZU

Ponijsze instrukcje przyznaczone są dla wykwalifikowanego personelu, instalacja urzadzenia musi być zgodna z obłowiazujacym normami krajowymi. (Wylącznie dla Wielkiej Brytanii: zgodnia z przy被抓isami prawa, instalacja gazowa i jej odbior musza być przy被抓rowadzone przy instalatora zarejestrowanego w CORGI) Wszystkie prace musza być wykonane przy odłączonym zasilaniu elektrycznym.

Na tabliczce znamionowej urzadzenia wskazany jest rodzaj gazu do ktorego zostalo ono przystosowane. Podlącenie do sieci gazowej lub do butli z gazem plynnym naleź pryprzejstawic po uprzejnim upewnieniu sie, ze urzadzenia jest wyregulowane dla danego rodzaju gazu, ktopic my be podlączony. Jeźeli urzadzenia nie jest prawidlowo wyregulowane, patrz instrukcje w kolejnym punkcie na temat zmlany ustawień gazowych.

W przypadku butli z gazem plynnym (butli gazowej){nalezy zastosowac regulator cijsnienia zgodny z obowiazujacymi normami krajowymi.

Nalezy stosowac wyłacznie rury, podkladki uszczelki, któ są zgodne z obrowiazujacymi normami krajowymi.

W niedtorych modelach, na wyposazeniu urzadzenia znajduje sie tacznik stożkowy, przyznaczony do zamontowania na terenie krajów, w ktorychen typ tacznika jest obligatoryjny; na rysunku 8Pokazano w jaki sposob Rozróznico posczegolne typ tacznika (CY = cylindryczny, CO = stożkowy). W kaźdym przypadku, cylindryczna czȩć tacznika musi byc podłoczona do płyty gazowej.

W przypadku podlaczania plyty do gazu przy uzyciu przewodow elastycznych, nalezy zapewnic, aby maksymalna odleglosc laczenia tym przewodem nie przyekroczyla 2 metrow.

Gietkiej turki, powinny byc wyposazone w taki sposob, ze nie moze wejsc w kontakt z ruchoma czesc mieszkania (np. szuflady) i nie przechodzi przy wzelskie.), gdzie moze stac sie zgnieciony / zalamane lub uszkodzone w inny sposob.

Aby zapobiec ewentualnemu uszkodzeniu plyty, nalezy zachowac nastepujać kolejność podczas instalacji (rysunek 6):

1) JakPokazano na rysunku, kolejno zamontowac:

A: Lacznik cylindryczny mészki 1/2"

B:Uszczelka1/2"

C: Łęcznik gazowy damski stożek-cylinder lub cylinder-cylinder 1/2"

2) Zacisné polaczenia przy uzyciu kluczzy, pamietajć o ulozeniu przewodów ruowych w odowiednim połozenia.

3) Podlączyć lącznik C do domowej instalacji gazowej przy użyciu sztywnego przewodu miedzianego lub stalowej przewodu elastycznégo.

UWAGA: sprawdzić szczelnosc polaczenia przewodów ruwych przy uzyciu roztworu wody z mydlem. Nigdy nie nalezy dokiego celu uzywać plomienia. Nalezy rawnieź upewnić sie, ze przewód elastyczny są wejdzie w kontakt z ruchoma czȩca szafki (np. szuflada), oraz ze jest on ułozony w spośob wykluczajcy为其 uszkodzenia.

Ostrzeżenie: Jeźeli w poplizu urzadzenia wycuwalny jest gaz, nalezy natychmiast odciac doplyw gazu do urzadzenia i wezwac instalatora. Nie probownik wykrywania nieszczelnosci przy pomocy otwartego plomienia.

2.3. PRZYSTOSOWANIE PŁYTY DO RÓZNYCH RODZAJów GAZU

W celu przystosowania plyty do roźnych rodzajów gazu, naleź wykonac nastepujace czynnosci:

• Zdjacrusztypalniki
  Umiecioklucz szeseciokatny (wnw)peysikpajnika
• Odkrećić dysze i wymienić je na dysze odpwiednie do danego
  rodzaju gazu .(patrzabela rodzajow gazu)

2.4. REGULACJA PLOMIENIA MINIMALNEG

Po zapaleniu palników, ustawicPokretto w pozycj plomienia minimalnego i nastepnie zdwac Pokretto (można je latwo zdwac wywierajac niewielki nacink).

Przy uzyciu malego wkreta mozna nastepnie wyregulowac strube regulacyjna w sposob poRazyna. Obracanie s Ruby w kierunku zgodnym z ruchem wskazowek zegara powoduje zmiejszenia przepywu gazu, natomiast obracanie w kierunku przyciwym do ruchu wskazowek zegara powoduje zwiekszenia przepywu. Regulacja nalezy przyprowadzć do momentu uzyskania plomienia o dlugosci oko 3-4 mm, poczym nalezy załoźć Pokretto. W przypadku korzystania z butli z gazem plynnym (LPG) strube do regulacja plomieniaminimalné naleź obrócić (zgodnia z kierunkiem ruchu wskazowek zegara) aź do oporu.

Po przyprowadzeniu regulaggi dla nowego rodzaju gazu, nalezy wymienc stara tabliczke znamionowa umieszczona na urzadzeniu na nowa tabliczke (znajdujaca sie na wyposazeniu plyty) odpowiednia dla rodzaju gazu, dla ktorego przyprowadzono regulacja.

3. UZYTKOWANIE PLYTY - INSTRUKCJE DLA UZYTKOWNIKA

Urzadzenie möglich być uzywane wętącznie do celu, do ktorego zostalo przyznaczone, tzn. do przyrzadzania potraw w gospodarstwie domowym, i seinem uzywanie do wszelkich innych celów bedzie traktowane jakowośćmiwo sąbeśćcie pieczne. Producent nie ponsosi odpowiedzialnosci za wszelkie szkody spowodOWANE i nowa ciwym uzytkOWANIEM urzadzenia.

Przed uzyciem palnika nalezy upewnic sie, ze obwody siatki srodkuja palnik zgodnie z ponizszym rysunkiem. W przypadku korzystania z siatek zeliwnych; pod siatka znajduje sie jej pozycja. Nalezy upewnic sie, ze w wlasciwa siatka stosowana jest w prawidlowym polozeniu.

3.1.UZYWANIE PALNIKOW GAZOWYCH

Aby zapalić palnik, naleź umieść w是我的 gożbizu zapalona swieczkte, nacisnac i obróciPokretto w kierunku przyciwnym do ruchu wskazowej zegara.

Ježeli palniki nie byly uzywane przyez klika dni, nalezy odczekać kilkak sekund przyzed zapaleniem palnika, pozwoli to na wydostanie są powietrza zgromadzonego w przyzewodach rurowych.

W przypadku urzadzen wyposzażonych w zapalacze elektronicze, naleź wykonac nastepujace czynnosci:

nacinac i obrcicPokretlo w kierunku przeciwnym do ruchwskazowek zegara do pozycj symbolu zaplonu,

zapalić palnik naciskajac na przycisk iskrownika.

W przypadku pły wyposazonych w zapalcze automatyczne, wystarczy po prostu nacinac i obróciPokretlo do pozycji symbolu zapłonu.

System zapłonowy bedzie generwal istkry przycz caly czas, gdy nacinisty jest kurek gazowy.

Ježeli palnik nie zostanie zapalony po uplywie 5 sekund, naleź obrócićPokretlo do pozycji 0 i powtorzyczynnosc.

W przypadku modeli wyposzażnych w zabeźpieczenie przyciwypływoe (ktore odcina dopły gwazu w razie przypadkowo zgaśćcia plomienia), zapalanie palników odbywa sie w sposob opisany powyzej, przy czym nalezy pamiętac, ze po zapaleniu plomieniaPokretto nalezy jesteczne przytrzymawc pozycji wciȩniętej przyze 5 do 6 sekund.

UWAGA:

Przed wlaczeniem pty gazowej, nalezy upewnic sie, ze palmiki i nakrywki palnikow sa prawidlowo umieszczone na swoich要比scach

Ostrzezenie: Jesli w urzadzeniu nie ma pradu, w celu uruchomienia palnika nalezy uzyc zapalniczki:
- Wcisnac i obróc Pokretlo w lewo w kierunku symbolu zaplonu
- Nacistkajac przycisk, zapalic palnik za pomoca zapalniczki i przytrzymac przycisk wcisniety przyez 5 sekund po zapaleniu.

UWAGAOGOLNA

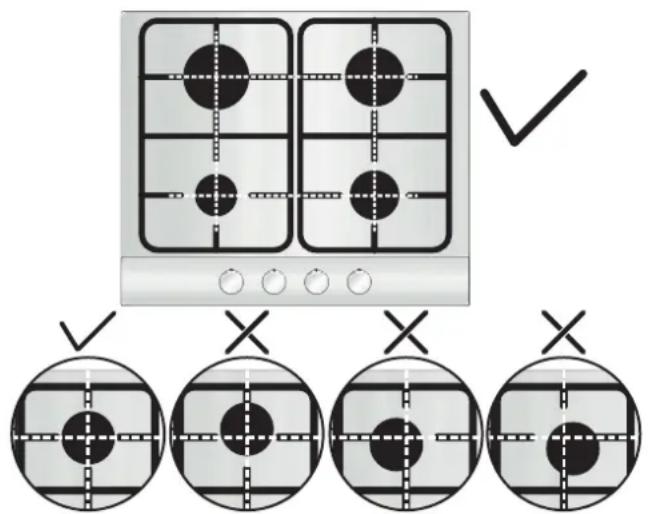

W celu maksymalneo wykorzystania palników, naleź uzywać naczn z plaskim dnezm o srednicy odpowiednio dopasowanej do wielkosci palnika. TabelaA.

Typ palnika	Średnica naczyna/ garnka (cm)	Moc (kW)	G20/20 mbar (Metan)	G30/28-30 mbar (LPG)
AUX Quemador Auxiliar	10 - 18	1,00	95 l/h	73 g/h
SR Quemador Semi-rápido	12 - 22	1,75	167 l/h	127 g/h
R Quemador Rápido	16 - 26	2,70	257 l/h	196 g/h
UR Ultra Rápido	16 - 26	3,50	334 l/h	255 g/h
DC 4 kW MONO	16 - 26	4,00	381 l/h	291 g/h

Tabele A

W przypadku korzystania z mniejszych naczyn, palnik danezy wyregulowac tak, aby plomien nie wychodzil poza brzem naczyna. Naczyna z wypuklym lub wkleshm dnm nie powinny byc uzywane.

OSTRZEZENIE: W razie przypadkowych zgasnejcia plomienia, nalezy wylaczyc palnik i sprobowac powtornie go zapalic dopiero po upywie co najmiej 1 minuty.

Ježeli z biegiem lat kurki gazowe zaczna sie cięźko obracć, konieczne bedzie ich naoliwuminium.

Czynnosc ta moze byc przypegowadzona wylacznie przy wykwalifikowy personel serwisu.

4. CZYSZCZENIE I KONSERWACJA

Przed przystapieniem do czyszczenia, nalezy upewnic sie, ze plya wystygla. Wyjac wtyczke z gniazdka zasilania lub (w przypadku podlaczenia bezposredningero) wyjaczyc zasilanie elektryczne.

Do czyszczenia pfy nigdy nieNSEy uzywac srodkow sciernych, srodkow zawierajacych substantze zrace, wybielajace lub kwasy. Nalezy rownie unika stososowania substancoj kwasnych lub alkalicznych (sok z cytryny, ocet itp.) do czeci emaliowanych, lakierowanych lub wykonanych ze stali niedzewnej.

OSTRZEŽENIE Do czyszczenia pły gazowych nie wolno uzywac oczyszczaczy parowych."

Podczas czyszczenia emaliowanych, lakierowanych lub chromowanych czesci,NSEy uzywac ciepiej wody z mydlem lub detergentu nie zawierajacego substancji zracych. Do czyszczenie czesci ze stali nierdzewnej, nalezy uzywac odpowiedniago roztworu czyszczacego.

Palniki przywrocic ich oryginalny blask,NSEy stosowac domowy plyn do czyszczenia stali nierdzewnej. Po wyczyszczeniu, palniki alezy wysuszyc i umiesci na plicie.

Istotne jest, aby palmiki byly umieszczone dokladnie na swoim.), mięsçu.

Chromowane ruszt y palniki

Chromowane ruszt y palniki majora tendencje do ciemnienia w miare ich uzywania. jest to zjawisko normalne i nieuchronne, w zdynm stopniu nied na pogarszajace fungcjonalnosci pty gazowej. W kaźdym;będ razie, sa one dostepne w naszym centrum serwisowym jako czeci zamienne.

5. OBSLUGA SERWISOWA

Przed zadzwonieniem do pracownikka serwisu, nalezy upewnić sie, ze:

• wtyczka jest prawidłowa umieszczona w gniażdku;
• nie ma awarii zasilania gazowego.

Ježeli nie mayna zidentyifikowac zrodla usterki: urzadzenie nalezy wylaczyc - nie probowac go samodzielnia naprawiac - zadzwonić do centrum serwisowej.

6. OCHRONA SRODOWISKA

Urzadzenie to jest oznaczone zgodnie z Dyrektywa Europejska 2012/19 / UE w sprawie zuzytego spreztu elektryczneo i elektroniczneo (WEEE). Zuzyty sprezt elektryczny i elektroniczny zarowno substantcje zanieczyszczajace (o negatywnym oddziawypani na srodowisko naturale), jak i podstawowe elementy (ktore moins uzytkowych wielokrotnie). Waźne, aby zuzyty sprezt elektryczny i

elektroniczny poddawać spezialnej obrbce w celu bezpiecznego usuniecia i pozbycia sie wzystkich srodkow zanieczyszczajych i odzyskania wzystkich surowcow wtornych.

Poszcęgólne osoby odgrwyaja zań条规定 w zapobieganiuszkidliemu oddzialywni zuzytego sprzȩtu elektryczné i elektronicznego na srodowisko, zań aby przyestręgać kiku podstawowych zasad:

• Zuzyty przystęt elektryczny i elektroniczny nie sąbyć traktowany jako odpad komunalny.

• Zuzyty sprezt elektryczny i elektroniczny przykazuje sie do wlasciwych punktow zbiórki prowadzonych przyez gminy lub koncesjonowane firmy. W frei alejach, gdzie jest duzo zuzytego spreztu elektryczné i elektroniczné, odbiera sie go z domów.

• gdy kupujie sie nowe urzadzenie, zuzyte maya zworcić do sprzedawcy, któ rusi je przyjác bezplatnie, nazasadzie zamiany jedem za jeder, o ile urzadzenie to jest tego samego rodzaju i ma takie same funkcie, jak urzadzenie dostarczone.
  Deklaracja zgodnosci: Niniejsze urzadzenia, w czȩsci przyznaczonej do kontaku ze srodkami spoźwyczymi spelnia wymagania przyepamieszów ustanowionych w Dyrektywie 89/109/EWG.

Urzadzenie jest zgodne z Europejska Dyrektywa 2009/142 / WE (GAD), a od dnia 21 kwietnia 2018 r. z Rozporzadzeniem w sprawie urzadzen spelajacych paliwa gazowe 2016/426 (GAR).

Poprzej umieszczenie oznaczenia na tyn produkcie poswiadczamy na wlasna odpowiedzialnosc przyestrzeganie wszystich wymogłow europejskich dotycznych bezpieczne sta, ochry zdrowia i srodowiska okreslonych w przyepisach dla togo produktu.

Producent nie ponosi odpowiedzialnosci za jakiekolwiek niedokladnosci spowodowane bledami w druku lub w transkrypcji zawarte w niniejszej broszurze. Zastrzegamy sobie prawo do dokonywania modyfikaci produktu zgodnie z potrzebami, w tym w interesie konsumenta, bez uzocerbku dla charakterystyki dotyczzej bezpieczenstwa lub funkcjonalnosci.

Tabela 1

Plyta palnika	4 Gas	4 Gas	5 Gas	5 Gas	5 Gas	3 Gas
Palnik	Aux/SR/R/DC 4 Mono	Aux/2SR/R	UR/2R/SR/AUX	DC/2R/SR/AUX	DC/R/2SR/AUX	Aux/R/DC 4 Mono
Type	UH60MF	UH60MF	UH75MF	UH75MF	UH75MF	UH60MF
FFD	TAK	TAK	TAK	TAK	TAK	TAK
Aux 1kW	1	1	1	1	1	1
Sr 1,75 kW	1	2	1	1	2	-
R 2,7 kW	1	1	2	2	1	1
UR 3,5 kW	-	-	1	-	-	-
Dc 4 kW Mono	1	-	-	1	1	1
Nominalne cieplo wejsciowe	9,45 kW	7,2 kW	11,65 kW	12,15 kW	11,2 kW	7,7 kW
G20/20 mbar	900 l/h	686 l/h	1158 l/h	1158 l/h	1067 l/h	734 l/h
G30/28-30 mbar	688 g/h	524 g/h	847 g/h	884 g/h	815 g/h	560 g/h
Klasa instalacji	3	3	3	3	3	3
Napiec / Czestotliwosc V / Hz	220-240 V/ 50-60 Hz	220-240 V/ 50-60 Hz	220-240 V/ 50-60 Hz	220-240 V/ 50-60 Hz	220-240 V/ 50-60 Hz	220-240 V/ 50-60 Hz
Moc elektryczna pobierana	1	1	1	1	1	1
Zaplon elektryczny	TAK	TAK	TAK	TAK	TAK	TAK
Wymiary produktu	595x510	595x510	745x510	745x510	745x510	595x510

Niniejsze urzadzenie przyznaczone jest do uzytku domowego.

4. UDRZBA A CISTENIE

Producent nie bedzie ponosi odpowiedzialnosci za jakiekolwiek niedokladnosciwynikajace z druku lub bledhw thumaczenia wystepujace w niniejszej broszurze. Zastrzegamy sie prawo do wpradowazania modyfikacji produktu zgodnie z potrzebami, w tym w interesie konsumenta, bez szkHd dl acharakterystyk dotyczanych bezpieczenstwa lub dzialania.

TR
