Ürün Tipi	Ankastre gazlı ocak
Marka	Candy
Model	CHG6BF4WPXW
Boyutlar (G x D)	595 x 510 mm
Ağırlık (tahmini)	12 kg
Elektrik beslemesi	220-240 V / 50-60 Hz
Gaz beslemesi	Doğal gaz G20 (20 mbar) veya G30 bütan/propan (28-30 mbar)
Brülör sayısı	4
Brülör tipleri	Yardımcı (1 kW), Yarı-hızlı (1,75 kW), Hızlı (2,7 kW), Çift halkalı 4 kW
Toplam güç	9,45 kW (doğal gaz)
Ateşleme	Entegre elektronik
Güvenlik	Her brülörde termokupl (FFD)
Yüzey malzemesi	Vitroseramik
Izgaralar	Emaye döküm
Kurulum sınıfı	3 (ankastre)
Bakım ve temizlik	Sabunlu sıcak su, aşındırıcı olmayan deterjan; aşındırıcı ürünlerden kaçının
Yedek parçalar	Yetkili satış sonrası serviste mevcuttur
Onarılabilirlik	Yetkili bir teknisyen tarafından yapılmalıdır
Kullanım	Sadece ev kullanımı
Standartlar	Avrupa direktifi 2009/142/CE (GAD) ve 2016/426 (GAR)

Sık sorulan sorular - CHG6BF4WPXW CANDY

Candy CHG6BF4WPXW ankastre ocağımın brülörlerini nasıl yakabilirim?

Bir brülörü yakmak için kontrol düğmesini itip ateşleme sembolüne çevirin. Entegre elektronik ateşleme sistemi kıvılcım üretir. Brülör 5 saniye içinde yanmazsa, düğmeyi 0 konumuna çevirip tekrar deneyin. Termokupl'lu brülörler için, ateşlemeden sonra düğmeyi 5-6 saniye basılı tutun.

Candy ocağım için hangi gaz türünü kullanmalıyım?

Ocağınız doğal gaz (G20, 20 mbar) veya bütan/propan gazı (G30, 28-30 mbar) ile çalışabilir. Kurulu gaz türü için etiketi kontrol edin. Gazı değiştirmek için enjektörleri değiştirmeniz ve kılavuz talimatlarına göre hava halkasını ayarlamanız gerekir.

Ocak yüzeyini nasıl temizlemeliyim?

Temizlikten önce cihazın soğumuş ve fişinin çekilmiş olduğundan emin olun. Sabunlu sıcak su veya aşındırıcı olmayan deterjan kullanın. Asla aşındırıcı, korozif ürünler veya buhar kullanmayın. Paslanmaz çelik için uygun bir temizleyici kullanın. Brülörler sabunlu su ile temizlenebilir, ardından kurutulup doğru şekilde yerine takılmalıdır.

Bir brülör yanmazsa ne yapmalıyım?

Brülör ve kapağın doğru yerleştirildiğini kontrol edin. Gaz beslemesinin açık olduğundan emin olun. Elektronik ateşleme çalışmazsa, brülörü bir alevle (kibrit, çakmak) yakabilirsiniz. Sorun devam ederse, satış sonrası servisi arayın.

Ocağı doğal gazdan bütan/propana nasıl dönüştürebilirim?

Izgaraları, kapakları ve brülör gövdelerini çıkarın. Enjektörleri 7 mm lokma anahtarla sökün ve yeni gaza uygun olanlarla değiştirin (tabloya bakın). Gerekirse hava halkasını ayarlayın. Ardından, bütan/propan için ayar vidasını saat yönünde sonuna kadar çevirerek alevi minimuma ayarlayın. Gaz etiketini değiştirin.

Ocak ile davlumbaz arasındaki minimum mesafe nedir?

Ocak yüzeyi ile üzerinde bulunan herhangi bir cihaz veya mobilya (davlumbaz vb.) arasındaki mesafe en az 70 cm olmalıdır. Ankastre kurulum için güvenlik mesafelerine uyun: plaka ile yan mobilya arasında 15 cm, kesik ile arka duvar arasında 7 cm.

Brülörlerde her boyutta tencere kullanabilir miyim?

Tabanı düz ve çapı brülör boyutuna uygun tencereler kullanın: yardımcı (10-18 cm), yarı hızlı (12-22 cm), hızlı (16-26 cm), çift halkalı (16-26 cm). Alev, tencere tabanını aşmamalıdır. İçbükey veya dışbükey tabanlı kaplardan kaçının.

Gaz kokusu durumunda ne yapmalıyım?

Derhal gaz beslemesini kapatın ve elektrikli cihazları kullanmayın. Havalandırmak için pencereleri açın. Alevle kaçak aramayın. Kurulumu incelemek için kalifiye bir uzman çağırın.

Izgaraları ve brülörleri nasıl bakım yapmalıyım?

Izgaraları ve brülörleri sabunlu sıcak suyla yıkayın. İyice kurulayın. Aşındırıcı temizleyiciler kullanmayın. Krom kaplı ızgaralar zamanla renk değiştirebilir, bu normaldir. Gerekirse, satış sonrası servisten yedek parçalar temin edilebilir.

Tam kullanım kılavuzunu nerede bulabilirim?

Kılavuzu PDF formatında notice-facile.com sitesinde CHG6BF4WPXW modelini arayarak ücretsiz indirebilirsiniz. Kılavuz birden fazla dilde mevcuttur.

KULLANIM KILAVUZU CHG6BF4WPXW CANDY

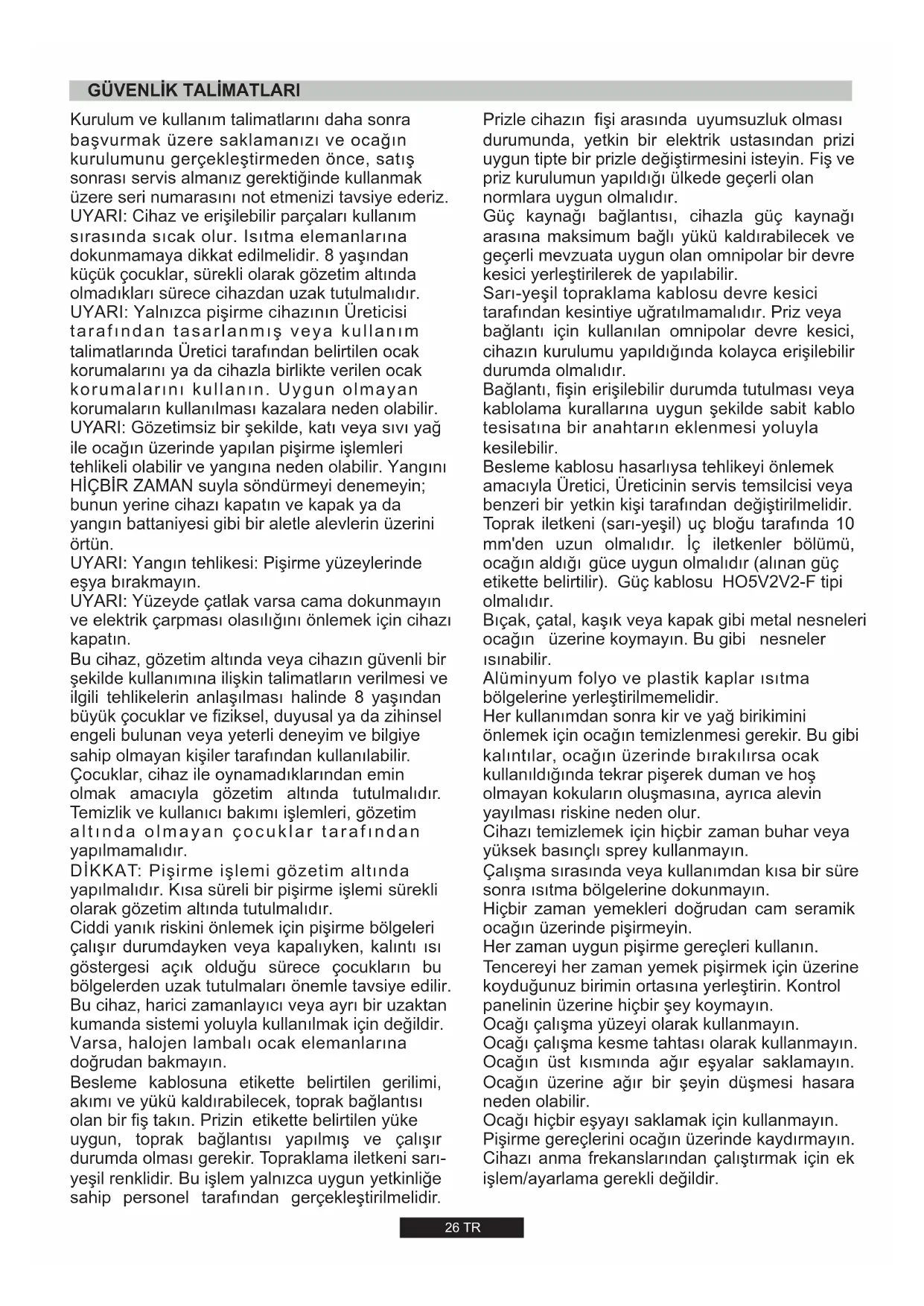

Kurulum ve kullanim talimatlarin daha sonra basvurnak uzere saklamaniz ve ocagin kurulumunu gerekleştimeden once, satis sonrası servis almaniz gerektiginde kullanmak uzere seri numarasini not etmenizi tavsiye ederiz. UYARI: Cihaz ve erisilebilir parçaları kullanim sirasinda sicut olur. Isitma elemanlarina dokunmamaya dikkat edilmelidir. 8 Yaşindankıçuk;cocuklar,surekli olarak gozetimALTHinda olmadikları surece cihazdan uzak tutulmaldir. UYARI: Yalnizca pisirme cihazınin Üreticişi tarafindan tasarlanmı syea kullanim talimatlarinda Üretici tarafindan belirtilen ocak korumalarini ya da cihazla birlikte verilen ocak korumalarini kullanin. Uygun olmayan korumalarin kullanilmasi kazalara neden olabilir. UYARI: Gozetimsiz bir sekilde, katı veya sivi yag ile ocağ uzerinde yapilan pisirme islemleri tehlikeli olabilir ve yangina neden olabilir. Yangini HICBIR ZAMAN suyla söndürmeyi denemeyin; bunun yerine cihazı kapatin ve kapak ya da yangın battaniyesi gibi bir aletle alevlerin üzerini ortün.

UYARI: Yangin tehlikesi: Pişirme yüzeylerinde esya birakmayin.

UYARI: Üzeyde Çatlak varsa cama dokunmayin ve elektrik carpması olasiligün onlemek icin cihazi kapatin.

Bu cihaz, gozetim altinda veya cihazin guvenli bir sekilde kullanimina iliskin talimatlarin verilmesi ve ilgili tehlikelerin anlasilmasi halinde 8 yaşindan buyuk;cocuklar ve fiziksel,duyusal ya da zihinsel engeli bulunan veya yeterli deneyim ve bilgiye sahip olmayan kisiler tarafindan kullanilabilir. Cocuklar,cihaz ile oynamadiklarindan emin olmak amacyla gozetim altinda tutulmalidir. Temizlik ve kullanıbakimiislemleri,gozetim altinda olmayan cocuklar tarafindan yapilmamalidir.

DIKKAT: Pişirme ilemi gozetimALTHinda yapilmaldir. Kisa sureli bir pişirme ilemi surekli olarak gozetimALTHinda tutulmaldir.

Ciddi yanik riskini onlemek icin pisirme bolgeleri calisir durumdayken veya kapaliyken, kalinti isi gostergesi aik oldugu surece tocuklarin bu bolgelerden uzak tutulmalari onemle tavsiye edilir. Bu cihaz, harici zamanlayici veya ayri bir uzaktan kumanda sistemi yoluyla kullanilmak icin degildir. Varsa, halojen lambali ocak elemanlarina dokrudan bakmayin.

Besleme kablosuna etikette belirtilen gerilimi, akimi ve yuku kaldirabilecek, toprak baglantisi olan bir fis takin. Prizin etikette belirtilen yuke uygun, toprak baglantisi yapilmis ve calisir durumda olmasi gerekir. Topraklama iletkeni sariyesil renklidir. Bu islem yalinizca uygun yetkinlige sahip personel tarafindan gerekleştiilmelidir.

Prizle cihazin fişiarasinda uyumsuzluk olmasi durumunda, yetkin bir elektrik ustasindan prizi uygun tipte bir prizle degistirmesini isteyin. Fis ve pris kerulumun yapildigi ulkede gecerli olan normlara uygun olmalidir.

Güç kaynagi böglantı, cihazla Güç kaynagiarasınmaksimum®, yüku kaldırabilecek vegeçeri mevzuata uygün,—olan omnipolar bir devrekesici yerleştilerek de yapilabilir.

Sari-yesil topraklama kablosu devre kesici tarafindan kesintiye ugratilmamalir. Priz veya baglanti icin kullananan omnipolar devre kesici, cihazin kurulumu yapildiginda kolayca erisilebilir durumda olmalir.

Baglanti, fisin erisilebilir durumda tutulmasi vya kablolama kurallarina uygun sekilde sabit kablo tesisatina bir anahtarin eklenmesi yoluyla kesilebilir.

Beslme kablosu hasarliya tehlikeyi onlemek amaciyla Uretici, Ureticinin servis temsilmisi vya benzeri bir yetkin kisi tarafindan degistirilmelidir. Toprak iletkeni (sari-yesil) uç blogu tarafinda 10 mm'den uzun olmaldir. lç iletkenler bolümü, oçarin aldişi güce uygün olmaldir (alınanGPC etikette belirtilir). Guc kablosu HO5V2V2-F tipolmaldir.

Bicak, catal, kasik veya kapak gibi metal nesneleri ocaigin uzerine koymayin. Bu gibi nesneler isinabilir.

Aluminyum folyo ve plastik kaplar isitma bolgelerine yerlestirilmemelidir.

Her kullanimdan sonra kir ve yag birikimi onlemek icin ocagin temizlenmesi gerekir. Bu gibi kalintilar, ocagin uzerinde birakilirsa ocak kullanildiginda tekrar piserek duman ve hos olmayan kokularin olusmasina, ayrica alevin Yayilmasi riskine neden olur.

Cihazi temizlemek icin hiçbir zaman buhar veya yüksek basinçı sprey kullanmayın.

Calisma sirasinda veya kullanimdan kisa bir sure sonra isitma bollgerine dokunmayin.

Hiçbir zaman yemekleriogrudan cam seramik oçandin uzerinde pişirmeyin.

Her zaman uygun pisirme gereçleri kullanin.

Tencereyi her zaman yemek pişirmek icin üzerine koyduğunuz birimin ortasina yerleştin. Kontrol panelinin üzerine hiçbirsey koymayın.

Ocagi calisma yuzeyi olarak kullanmayin.

Ocagil calisma kesme tahtasi olarak kullanmayin. Ocagin ust kisminda agir esyalar saklamayin.

Ocagin uzerine aigr bir seyin duşmesi hasara neden olabilir.

Ocagi hiçbir esyayi saklamak icin kullanmayin.

Pisirme gereçlerini ocagin üzerinde kaydirmayin.

Cihazi anom frekanslarindan calistirmak icin ek islem/ayarlama gerekli degildir.

1. KURULUM TALIMATLARI

EVDE KULLANIMA YONELIK BIR CIHAZIN KURULUMU, DOGRU SEKILDE YAPILMAZSA MUSTERIN IN GUVENLIINI CIDDI BICIMDE ETKILEYEBILECKARMASIK BIR ISLEM OLABILIR. BU NEDENLE, BU ISLEM MESLEKI YETERLILIGE SAHIP BIR KISI TARAFINDAN, YURURLUKTEKI TEKNIK MEVZUATA UYGUN OLARAK GERCEKLESTIRILMELIDIR. BU ONERININ GOZARDIEDILMESI VE KURULUMN YETKISIZ BIR KISI TARAFINDAN YAPILMASI DURUMUNDA URETICI, ISTER URUNLERIN, ISTER KISILERIN ZARAR GORMESIYLE SONUCLANSIN, URUNUN HICBIR TEKNIK ARIZASINDA SORUMLULUK KABUL ETMEZ.

1.1. ANKASTRE MONTAJ

Ocak 100^ sicakiga dayanikli ve 25-45 mm kalinlikta bir tezgah icine yerlestirilebilir. Tezgah icinde olusturulacak bolmenin boylar Sekil 2'de verilmistir.

Ankastre ocak ile asagidaki boşluk arasindaki erisilebilir bir mesafe oldugunda, izole bir malzemenen yapilmıs bir bolme duvari yerleşirilmelidir (ahsap malzeme vya benzeri bir baska malzeme) (Sekit 3).

Ocak bir kenarindan bir dolabin yakinina monte edilirse, ocak ile dolaparasindaki mesafe en az 15 cm,ocak ankastre boşluğu ile arka duvararasindaki mesafe isenaz7cmolmaldir.

Ocak ile diger herhangi bir unite veya cihaz (orn, hava tahiye aspiratoru)arasindaki mesafe 70 cm'den az olmamalidir (.Sekil 4 Cekmecedeki metal objeler hava devridaimi nedeniyle yuksek sicutlklara ulasabilir. Bu nedenle ahsapbir ara panel kullanilmasi tavsiye edilir.

Önemli Şekil 1'deki diyagram dolgu malzemisin{nasil uygulanacagini gostermektedir.

Ocak unitesi, unite kidesindeki delikler kullanilarak Sabitleme Kelepceleriyie yerleşirilir.

60 cm'lik ocek, sogutucu sistemi olmayan bir firin uzerine yerlestirilecekse, dokru hava sirkulasyonunun saglanmasi icin ankastre mobilyada hava cikislarinin olusturulmasi tavsiye edilir. Bu hava delikleri en az 300cm olmalir ve Sekilde gosterildigi gibi yerlestirlmelidir.

Ankastre firin uzerinde 75 cm'lik bir ocek yerlestirilecekse, firin fan sogutucusu olmalidir.

1.2. UYGUN YER TESPITI

Bu cihaz, yururlukteki mevzuata uygun olarak kurulmalidir ve sadece iyi havalandirlan bir alanda kullanilmalidir. Cihazi kurken veya kullanmadan once talimatlari okuyun.

Gazla calisan bir piirme cihazi, monte edildigi mekanda 1s i ve nem uretimine yol acar. Bu nedenle, tum dogal hava yollari acik tutarak veya bir bacali aspirator kullanilarak havalandirma saglamisiniz. Cihazin yogun ve uzun sureli kulanimi pencereyi acmak gibi ilave havalandirmay veya varsa elektrkli sogutucunjn himi arirmay gerektirebilir.

Aspirator kurulamiyorsa, mekanda hava cikisi oldugu suece, duvarin veya pencerenin dina bir elektrikli sogutucu yerleştilmelerir. Elektrikli sogutucu-SAte 3-5 kez havayi tamamen sirkule edebilecek kapasitede olmalidir. Montaj uzmani ilgili ulusal standartlari izlemelidir.

2.1. ELEKTRIK BAGLANTISI

Unitenin disina yerlesteirilmisolean deger plakasindaki verilerin,guc kaynagi ve girisi voltaji degerlerine uygun oldugunu konrol edin. Baglanti oncesinde, topraklama systemini konrol edin. Kanun geregince,bu cihaz topraklanmaladir.Bu duzenlemeye uyulmadiigi takirde,Uretici kisiere veya mulkiyete verilecek zararlardan soruml olmayacaktir.FisHenuztakilmadiya,degerplakasinda gosterilen yuke uygun bir fis takiniz. Topraklama teli san/yeşil renklidir.Fis her zaman erisilebilir durumda olmaldir.

Ocaçınogrudan bir elektrik kaynagina baglandi yerde, bir devre kesisici (salter) tesis edilmelidir.

Güç kaynagi kablosu zarar gürse, potansiyel bir riski onlemek icin ehliyeti bir mühendis tarafindan degistirilmelidir. Topraklama kablosu (yeşil veya sari renkli) aktif ve nopr kablolardan en az 10 mm daha uzun olmaldir.

Kullanilan kablo bolumu, ocağın cektigi elektrige gore uygun olçulerde olmaldir.

Lütfen gü bilgileriocn degerplakasinikontrol edinve guc kayanig kablosunun 3x0.75mm^2 H05V2V2-F,tipinde olmasini saglayin.

Ana Güç Kaynajni	AKTIF	L	Kahverengi Kablo
	TOPRAK		Yeşil/Sari Kablo
	NOTR	N	Mavi Kablo

Baglantinin saglanamaması kabolama kurallarıgone kablorin baglantmamasindan kaynaklanmistr.Eger ocak, kablo veya fis baglantisina sahip degilse vya diger bir deyisle asiri voltaj kategorisi sartlari altinda butun kutuplar ana sebeke baglantisindan ayrilma durumu varsa yonergelerce belirlenen kabolama kuralları uygun baglanti saglanmalidir.

2.2.GAZ BAGLANTISI

Bu talimatlar sadece ehliyet sahibi uzman personel icin hazirlanmistr, ekipmanin kurulumu gecerli ulusal standartlara uygun olmaldir.

Tüm ilelerelektrik baglantisi kosilmigi durumda yapilmaldir.Ocak Üzerindeke deger plakasi, ocakla birlikte kullanilmasi tasarlanmigi olan gaz turun Güstermektedir. Ana gaz kaynagina veya gaz tupüne yapilan baglanti, cihazin verilecek gaz turügone ayarlandigi kontrl edildikten sonra,GPCseklestilmeldir.

Dogru sekilde ayarlanmamissa, gaz ayarini degistirmek icin asagidaki paragraflardaki talimatlara bakin.

Likit gaz ici (tup gaz), geçerli ulusal standartlara uyumlu olan basinçleregulatórleri kullanin.

Sadece ulusal standartlara uyumlu孕期 boru, pul veya conta pulu kullanin.

Bazi modeller icin, konik baglanti tipinin zorunlu oldugu ulkelerde, montaj icin konik bir baglanti verilmektedir; Resim 8'de farkli baglanti türlerininNASI taninacagianatlalmaktadIR ( = silindirik, CO = konik). Her tur durumda, baglantinin konik parcasi ocaga baglanmaldir.

Ocagi gaz kaynagina esnek hortumlarla baglayacaksaniz, luffen hortumun kaplayacagi maksimum mesafenin 2 metreyi geleçmemesini temin edin.

Esnek hortum, ocagin yerlestirildigi mobilyanin cekmece gibi hareketli parcalarina temas etmeyecek sekilde montajlanmali ve tikaniklik yaratabilecek hassas bolumlderden gezememelidir.

Ocaigin herhangi bir sekilde zarar gormesinin onuneGPCmikin, luften asagidaki adimlar sirayla takip ederek montaj islemini gerceklestirin (Resim 6)

1) Gosterildigi sekilde, parcalari sirayla birleştin:
A: 1/2 ErkekAdaptör Silindirik,
B:1/2Conta,
C: 1/2 Disi GazAdaptoru Konik-Silindirik veya Silindirik-Silindirik

2) Borulari pozisyona sukmak icin, anahtarlarla baglanti yerlerini sikin.
3) Sert bakir boru veya esnek Çelik boru kullanarak ana gaz kaynagina C rakoru takin.

ÖNEMLI: Sabunlu bir bözelti yardimiyla son kez borularda sizinti olup olmadigi n kontrl edin. Asla ats kullanmayin. Ayrica esnek boruyu, kabinin hareket eden bir parcasiyla (orn cekmece) ile temas etmeyecek sekilde ayarlayin veya borunun zarar gorebilecek bir konumda olmamasini temin edin.

Uyari: Bu cihazin yaninda herhangi bir gaz kokusu aldiginiz zaman, cihaza giden gaz kaynagini kapatin veogrudan muhendisi arayin. Sizintiy tespit etmek icin ciplak ates kullanmayin.

2.3.OCAGIN FARKLI GAZ TURLERINE UYARLANMASI

Ocagi farkli gaz turleriyle birlikte kullanmak icin, asagidaki talimatlari gereklesteirin.

• Izgaralari ve ocek gozlerini cikarin
• Ocak gozu destegici n in altigen bir anahtar (7mm), (Sekil 7) kullanin
• Enjektörüçikarin ve kullanilacakolan gaz türu icin uygun olan yen enjektörru takin (gaz türleri tablosuna bakin)

2.4. MINIMUM ALEVIN AYARLANMASI

Ocak gozlerini yaktiktan sonra, kontral duğmesini kisk ayara getirin ve sonra da duğmeyi yerinden ÇiRARIN (hafiffe bastirmak suretiyle kolayca Çikarilabilir).

Küçuk bir «Terminal» tipi tornavida kullanarak, ayar vidası Şekil 9'da gosterildigi gibi ayarlanabilir. Vadayı saat yönüne cevirirseniz, gaz akisini azaltırsiniz, saat yönünun tersine cevirirseniz, akı artirirsiniz - yakassocik 3-4 mm uzunlukta bir alev seviyesi ayarlayin ve daha sonra kontrol dugmesini tekkrar yerine takın.

Gaz kaynagi LPG ise (tup gaz) - bos alevi ayarlama vidası, uzakti stop noktasina kadar (saat yönunde) dondurulmelidir.

Yeni gaz ayarlamasini yaptiginizda, cihazinizin uzerindeki eski gaz deger plakasin, yenayarladiginiz gaz turune uygun olan deger plakasiyla (ocakla birlikte teslim edilmistir) degistirin.

3. OCAK KULLANIMI KULLANIM TALIMATLARI

Bu cihaz sadece evde yemek pisirmek icin tasarlanmistir ve bu amaclakullanilmalidir. Diger kullanim turleri sakincali olup tehlikeli durumlara neden olabilir. Uretici uygunsuz ve sakincali kullanilmardan kaynaklanan zarar ve ziyandan sorumlu olmayacaktir.

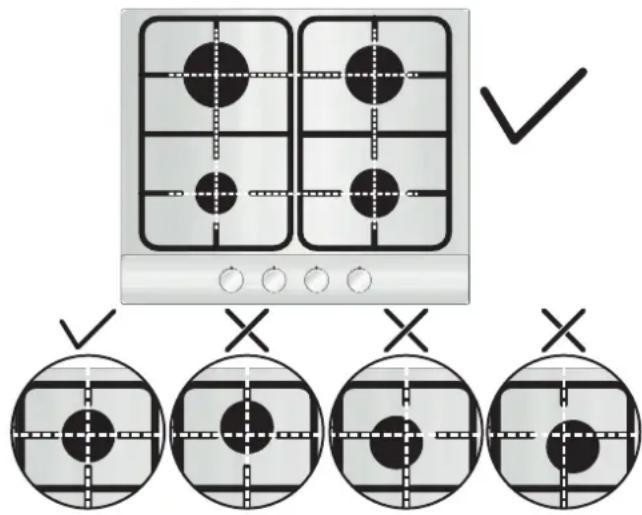

Ocagi kullanmadan once, Izgara cevresinin asagidaki sekilde gosterildigi gibi ocaigi ortaladigindan emin olun. Dokum Demir Izgaralar kullanyorsaniz; Izgaranin altinda, konumu belirtilmistir. IzgaralarinDOGRUYERLESTIRildiginden emin olun.

3.1.GAZLI OCAK GOZLERININ KULLANIMI

Ocagin gozlerini yakmak icin, ates kaynaginci gozun yakininda tutun, kontrul dugmesine bastirin ve saat yonune cevirin.
Ocak birkac günlüğune kullanilmadiyiya, yakmadan once birkac saniye bekleyin, böylece borularda mevcut alan havanin tahiye olması saglanmş olacaktır.
Elektronik tutusturma sistemi olan cihazlar icin, asagidaki islemleri gerekteleşirin.
- Dügmeye bastirin ve tutusturma sembolüne kadar saat yönunjun tersine cevirin.
- Atesleme butonuna basarak oçak gozünu yakın.
Otomatik cakmagi olan ocalkar icin, sadece duğmeye bastirin ve tutusturma sembolüne kadar cevirin.
Ateşleme sistemi gaz vanasina basildigiSurece kivilcim seksarmaya devam edecekir.
Ocak gozu 5 saniye icerisinde yanmazsa, duğmeyi 0 konumuna getirin ve ilemi tekarlayin.

Güvenlik vanasina sahip modellerde (ateskazayla sondugunde gaz akisini kesen modeller), ocek gozu yukarida anlatilan sekilde yakilir; fakat yakma sonrasinda dugme 5 veya 6aniye boyuncabasil tutulmalidir.

DJKKAT:

Gaz ocağıni açmadan önce, ocak gozlerinin ve ocak gozü kapaklarinin yerlerine yergeşirildiginden emin olun.

Uyari: Cihaza elektrik gelmedigiinde ocaqi ateslemek icin bir cakmak kullanin.
- Düğmeyi-SAat yönünun tersine atesleme isaretine dogru bastirarak cevirin.
- Dügmeye basili tutarken oçagliçakmak kullanarak atesleyin ve 5 saniye boyunca Dügmeye basmaya devam edin.

GENEL TAVSIYELER

En iyi sonuclari almak icin, duz tabanl tencerelerin olculeri asagidaki sekilde gaz ocagigozu olculerine uygun olmaldir:TabloA.

Tablo A

Ocak Gözü Türü	Ø Tava/Tencere (cm)	Güç(kW)	G20/20 mbar(Methane)	G30/28-30 mbar(LPG)
AUX Yarıncı Ocak Gözü	10 - 18	1,00	95 l/h	73 g/h
SR Yarı Hizı Ocak Gözleri	12 - 22	1,75	167 l/h	127 g/h
R Hüyük Ocak Gözü	16 - 26	2,70	257 l/h	196 g/h
UR Ultra Ocak Gözü	16 - 26	3,50	334 l/h	255 g/h
DC 4 kW MONO	16 - 26	4,00	381 l/h	291 g/h

Daha kucuk kaplar icin, gaz oçagi gozlerinin, alevin tavanin tabanini asmayacak sekilde ayarlanmasi gerekir. Konkav veya konveks tabanl kaplar kullanilmamaldir.

UYARI: Ocak yanlisikla sondurulurse, dugmeyi kapali (off) konuma getirin ve tekrar yakmadan once en az 1 dakika bekleyin.

Zaman icerisinde, gaz vanalari açilip kapatilirken sertleirse, yağlanmalari gerekir.

Bu islem sadece ehliyetli Bakim Muhendisleri tarafindan yapilmaldir.

4. BAKIM VE TEMIZLIK

Ocagi temizlemeden once, cihazin sogutulmasini saglayin. Fisini prisden cekin veya (direkt bagliysa) guc kaynagini kapatin.

Cihazin temizlik ve bakimi gozetmen olmaksizin*cocuklar tarafindan yapilmamaldir.

Asla, zimpara, yipratici deterjan, agartici veya asit urunk kullanmayin Emaye kapli, vernikli veya paslanmaz celik bolumlerin uzerine asit veya alkalin madde (limon suyu, sirke, vb.) dokmeyin.

Emaye kapli, vernikli veya krom yüzeyleri temizlerken, sicut sabunlu su veya asindirici olmayan deterjanlar kullanin. Paslanmaz Çelik icin, uygun bir temizleme solusyonu kullanin.

Ocak gozleri sabunlu suyla temizlenebilir. Original parlaklikarini muhafaza etmek icin, evsel bir paslanmaz Çelik temizleyici kullanin. Temizleme islemi sonunda, ocak gozlerini kurutun ve yerine takin. Ocak gozlerinin扭矩y erlesterilmesi onemlidir.

Krom izgara ve ocak gozleri

Krom Izgaralar ve oçak gozleri kullanildikça karamaagicilimi gosterirler. Bu durum normaldir ve kaçınilmazdir ama ocagin islevselliğini tamamen tehlükeye atmaz.

Herhangi bir durumda, satis sonrasi servis merkezimizden, yedek parcalari alabilirsiniz.

5. SATIS SONRASI SERVIS

Bir Servis Teknisyeni calirmadan once, lufen asagidaki kontrolleri yapin:

• fsi dogru sekilde takilmis ve yerine oturmus;
• gaz kaynagihataldegil.

Ariza belirlenemiyorsa:

cihazikapatin -kurcalamayin- ve Satis Sonrasi Servis Merkezini arayin.

6. CEVRENIN KORUNMASI

Bu cihaz, Atik Elektrikli ve Elektronik Cihazlar (AEE) hakkindaki 2012/19/EU Avrupa Birligi Yonergesine uygun bicimde isaretlenmistir.

AEEE, hem kirtetici maddeleri (bunlar cevre uzerinde olumsuz etikilere nden olabilir) hem de temel bilesenleri (bunlar yeniden kullanilabilir) icerir. Tum kirtleticilerin duzgün bir sekilde bertaraf edilmesi ve atilmasi ve tum malzemelerin geri kazanilip ve

donuturulmesi icinAEEE'nin ozelislelmeretabi tutulmasi onemlidir.

Kisiler, AEEE'nin bir cèvre sorununa donümsmemesini saglamakta onemli bir rol ustlenir; bazı basit kurallarin izlenmesi gerekir:

-AEEE'lere ev atiklari olarak davranilmamalidir.
- AEEE'er, belediye veya kayitil sirketler tarafindan yonetilen ilgili toplama noktalarina teslim edilmelidir. Pek cok ulkede, buyuk AEEE'er icin evden toplama hizmeti verilir.
- Yeni bir cihaz satin aldiginizda, eskisi saticiya verilebilar ve satici yenis teslim etti ci haz basina bir adet olmak uzere ucretsis olarak bu cihazi teslim alabilir, bunun icin alinacak ekipmanin teslim edilen ekipman ile ayni turden ve ayni fonksiyonlara sahip olmasi gerekir.

Uygunluk Beyan: Bu ekipman, gadalarla temas ettiigi parcalarda, 89/109 sayili EEC Direktifinde ongorulen duzenlemelere uygundur. Cihaz, 2009/142/EC (GAD)Avrupa Yonergesi ve 21/04/2018 itibariyle 2016/426 (GAR) Gaz YakanClhazlar Yonetmeligi ile uyumludur.

CE isareti ile bu cihazin, Avrupa direktiflerine uygunluğunun ve yasa tarafindan belirlenmis güvenlik, sajık ve cevresel gerekliklerin yerine getirilmesisinin bize ait oldugunu kabul edyoruz.

Uretici bu broşürde bulunan basim veya kopyalama hatalarindan kaynaklanan herhangi bir eksiklkiten sorumlu olmayacaktir. Güvenlik veya islevle ilgili özellklere zarar vermeden tuketim istekleri dahil olmak üzere urünlderge gerektiginde degjisiklik yapma hakkimiz mahfuzdur.

Tablo 1

Gaz Plakasi	4 Gas	4 Gas	5 Gas	5 Gas	5 Gas	3 Gas
Gaz	Aux/SR/R/DC 4 Mono	Aux/2SR/R	UR/2R/SR/AUX	DC/2R/SR/AUX	DC/R/2SR/AUX	Aux/R/DC 4 Mono
Tür	UH60MF	UH60MF	UH75MF	UH75MF	UH75MF	UH60MF
FFD	EVET	EVET	EVET	EVET	EVET	EVET
Aux 1kW	1	1	1	1	1	1
Sr 1,75 kW	1	2	1	1	2	-
R 2,7 kW	1	1	2	2	1	1
UR 3,5 kW	-	-	1	-	-	-
Dc 4 kW Mono	1	-	-	1	1	1
Normal Isi Girişi	9,45 kW	7,2 kW	11,65 kW	12,15 kW	11,2 kW	7,7 kW
G20/20 mbar	900 l/h	686 l/h	1158 l/h	1158 l/h	1067 l/h	734 l/h
G30/28-30 mbar	688 g/h	524 g/h	847 g/h	884 g/h	815 g/h	560 g/h
Montaj Sinifi	3	3	3	3	3	3
Voltaj / Frekans V/Hz	220-240 V/ 50-60 Hz	220-240 V/ 50-60 Hz	220-240 V/ 50-60 Hz	220-240 V/ 50-60 Hz	220-240 V/ 50-60 Hz	220-240 V/ 50-60 Hz
Elektrik Giriş Güçü	1	1	1	1	1	1
Elektrikli Ateşleme	EVET	EVET	EVET	EVET	EVET	EVET
Ürün Boyutlari	595x510	595x510	745x510	745x510	745x510	595x510

Bu cihaz, profesyonel kullanim icin degil yalnizca evde kullanilmak uzere tasaranmistir.

TÜKETICI HIZMETLERİ

Yetkili servislerimizden hizmet talebiniz oldugunda veya urunlerimize ilgili genel oneri ve talepleriniz icin asagidaki numaradan ulasabilirsiniz.

TUKETICI HATTI: 444 03 98

Sabit Telefonlardan veya cep Telefonlarindan alan kodu cevirmeden arayiniz.

Urununuzk kuanmadan once montaj ve kullanma kilavuzunu mutlaka okuyunuz. Urunun montaj ve kullanim kilavuzunda yer alan hususlarayakunlilmasi, kullanim hatalarive cihazin standart kullanim sartleri / amaclari haricinde kullanilmasi halinde urun garanti kapsami disinda kalacaktir.

Urunun standar ve sorunsuz calisma kosullarin saglanmasi icin gereki / zorunlu alan montaj ve kullanim klavuzunda belirtilen teknik ozelliklerinin (su basinci, voltaj degeri, gaz besleme basinci, sigorta degeri, topraklama, yakit cini, yakit kalitesi vb.) uygun olmamasi, sabit olmamasi ve/veya degisken olmasi halinde, cihazda meydana gelebilecek arizalar ve sorunlar garanti kapsami disinda kalacaktir.

Candy Hoover Euroasia tarafindan saglanan garanti sartlari asagidaki kosullarda geçersiz olacaktir.

• Ürüne, yetkili servis disindaki kisiler tarafindan mudahale edilmesi, elektrik-su kesintisi ve ürunden kaynaklanmayan seksaklar garanti kapsami disindadir.

Kullanim hatalirnd dolay olusariz a ve hasarlar,lektrik-gaz -su tesisati ve /vea tesisat ekipmanlar nedeniy meydana gelebilecek arzalar garanti kapsami disindadir.

• Ürünun, misteriye ulastirilmasi sonrasi yapilan taşima islemine bagl ariza ve hasarlar, tuketici tarafindan yapilan yanlis depolama ve ortam kosullari nedeniyle cihazda meydana gelen hasarlar ve anzalar garanti kapsami disindadir.

Hatallektsis, urun un zerinde belitlen voltajdan farkl voltajda kullaimasi veya sebeke voltajindaki dalgalanmalar sonucu olusan ariza ve hasarlar, dogafetler, urunden kaynaklanmayan harici/fiziki diq etkenler, mevsimsel hava sartleri ve cevresel etkenler (deprem, yangin, sel, su basmasi, siddetli ruzgar, yildirim dismesi, kirenem, rutubet, toz, nakliye, tasima, urun dona maruz kalmasi, susuz calisma vb.) nedeniyle olusan anizaralar garanti kapmasi disinda kalacaktir.

• Kullanim kilavuzunda belirtilen husumlara aykiri kullanilmasindan kaynaklanan arizalar ve hasarlar.

Yukarida belirtilen arizalarin giderilmesicretion karsiligi yapilir.

Urunun kullim omru 10 (on) yildir. Bu urunun tanimlandigi sekilde calisablimesi icin gerekli yedek parcalari bulundurma suresidir.

Uretim yeri Türkiye dir.

ITALATCI FIRMA:

CANDY HOOVER EUROASIA EV GERECLERI SAN. VE TIC. A.S.

Icerenkoy Mh. Hal Yolu Cd. Cayir Yolu Sk. No: 11

Sayar Is Merkezi Kat: 7 34752 Atasehir / ISTANBUL/ TURKIYE

Tel: [phone] Fax: [phone]

www.hoover.com.tr ^ 念 [e-mail]

URETICI FIRMA:

CANDY HOOVER GROUP

Via Privata E. Fumagalli 20861 Brugherio (MB) - ITALY

Ankastre ocal kullanma kulavuzunda gosterildigi sekilde kullanilmasi ve yetkili kuldigimz servis elementar disindaki sahislar tarafindan bakimi, onarim veya baska bir nedenle mudahale edilmemis olmasi sartiyla butun parcalari dahil olmak uzere tamami malzeme, iscilik ve uretim hatalarina karsi urunun teslim tarihinden itibaren 3 (UC) YIL SURE ILE CANDY HOOVER EUROASIA A.S. TARAFINDAN GARANTI EDILMISTIR.

Malin butun parcalari dahil olmak uzere tamami garanti kapsamindadir.

Malin ayipl oldugunun anlasilmasi durumunda tuketici, 6502 sayil Tuketicin Korunmasi Hakkinda Kanunun 11 inci maddesinde yer alan;

a) Satlani geri vermeye hazir oldugunu bildirerek sozlesmeden donme,

b) Satilani alikoyup ayip oraninda satis bedelinde indirim isteme,

c) Asiri bir masraf gerektirmedigi takdirde, butun masraflari satciya ait olmak uzere satilanin ucretsiz onarilmasini istem,

cImkan varsa, satilanin ayipsiz bir misli ile degistirilmesini isteme, sejmlik haklarindan birini kullanabilir.

Tuketicin, Kanunun 11. maddesinde yer alan sekimlik hakarindan ucretsiz onarim hakkini segmesi durumunda satici; iscilik masrafi, degistirilen parca bedeli ya da baska herhangi bir ad alto hicbir ucret talep etmeksizin malin onirimini yapmak veya yaptirmakla yukumludur. Tuketicu cretsiz onarim hakkinci uretici veya ithalatciya karsi da kullanilabilir. Satici, uretici ve ithalatci tuketicin bu hakkinci kulanmasindan muteselsilen sorumludur.

Tuketicin, ucretsiz onarim hakkin kullanmasi halinde malin;

• Garanti suresi icinde tekrar arizalanmasi,

• Tamiri ici gereken azami surenin asilmasi,

Tamirin mumkun olmadiginin, yetkili servis istasyonu, satici, uretici veya ithalatcarafundan bir raporla belirlenmesi durumlarnda;

tuketicin talebini reddetme. Bu talebin yerine getirilmemesi durumunda satici, uretic ve ithalatc muteselsilen sorumludur.

Garanti uygulamasi sirasinda degistirilen malin garanti suresi, satin alinan malin kalan garanti suresi ile siniridir.

Malin tamir suresi 20 is减免 mez. Bu sure, garanti suresi icerisinde mala iliskin arizanin yetkili servis istasyonuna veya saticiya bildirimi tarihinde, garanti suresi disinda ise malin yetkili servis istasyonuna teslim tarihinden itibaren baslar. Malin arizasin 10 is减免 icerisinde giderilememesi halinde, uretici veya ithalatci; malin tuteticin kullanimina tahsis etmek zorundadir. Malin garanti suresi icerisinde anzalanmasi durumunda, tamirde gecen sure garanti suresine eklenir.

Malin kullanma kulavuzunda yer alan husumlasindan kaynaklanin arizalar garanti kapsami disincladir.

Tuketici, garantiden dokan hakarinin kullaIması ile ilgili olarak seksabilecek uyusmazlklarda yerlesim yerinin bulundugu veya tuketici isleminin yapildigi yerdeki Tuketici Hakem Heyetine veya Tuketici Mahkemesine basvaturilir.

Garanti belgesinin tekemmul ettirilerek tuketicije verilmesi ve bu yukumlulugun yerine getirildigin ispati saticiya aittir.

Satilan mala iliskin olarak duzenlenen faturalar garanti belgesi yerine gezm.

Satici tarafindan bu Garanti Belgesinin verilmemesi durumunda, tuketici Gümru k ve Ticaret Bakanligi Tuketicin Korunmasi ve Piyasa Gözetimi Genel

Müdurlugüne basvurabilir.

CANDY-HOOVER-EUROASIA EV GERECLERI SAN VE TIC. A.S.

Genel Muddur:

Model:

Bandrol ve Seri No:

Teslim Tarihi Yeri:

Fatura Tarihi No:

Uretici, bu klavuzda meydana gelecek baski hatalarindan sorumlu degildir. Uretici gerekli olmasi durumunda urunun emniyet ve islevine iliskin olmamak kaydyla urunde degisiklik yapma hakkini sakltutar.

RU

PpO3BODTeJIb He Hecet OTBETCTBEHHOCTH 3a OoneATKn HHeTOOHCTN, KOToPBteMOTy BCTpeTtBCsB C DaHHO IHCTpykUIM. MblocTabIeEM 3a c60B npABOBHCNTb IMMeHEnBa KCHCTpykUIO BbInyCKaEMbIX HAIM IN3denn C UeJIbIO yIyUHeHRA KaeeCTBa BblNyCKaEMo IPOdyKUIN. PpN 3OM OCHOBHIE cyHKUN IN3denn Iero 6e3OnaCHOCTb 6dyTOCTaBAbCbeHN3MeHHbIMN.

SI
