| Termék típusa | Többes töltőállomás |
| Márka | Tronic |
| Modell | TWC 3A1 |
| Súly | Körülbelül 190 g |
| USB töltőkábel hossza | Körülbelül 1 m |
| Bemeneti tápegység | 9 V ---, 3 A |
| Qi töltőfelület kimenete | 10 W max.* (adaptertől függően) |
| USB A típusú kimenet | 5 V ---, 1 A max. |
| Okosóra USB A kimenet | 5 V ---, 1 A max. (két kimenet használata esetén összesen 1 A) |
| Frekvenciasáv | 114,54 - 144,07 kHz |
| Maximális frekvencia teljesítmény (H mező) | -20,55 dBµA/m 10 m-en |
| Maximális Qi töltési távolság | ≤ 5 mm |
| Üzemi hőmérséklet | 5 - 35 °C |
| Tárolási hőmérséklet | 0 - 45 °C |
| Páratartalom (lecsapódás nélkül) | 10 - 70 % |
| Fő funkciók | Qi vezeték nélküli töltés, USB-A kimenet, okosóra tartó dedikált kimenettel |
| Karbantartás és tisztítás | Tisztítsa enyhén nedves puha ruhával és gyengéd tisztítószerrel. Ne használjon súroló hatású termékeket vagy oldószereket. |
| Biztonság | Fém akadály érzékelés (piros villogó jelzőfény), védelem nem kompatibilis adapter/kábel ellen, automatikus leállás túlmelegedés esetén |
| Pótalkatrészek és javíthatóság | Nincs felhasználó által javítható alkatrész. A termék nem tartalmaz elérhető pótalkatrészeket. |
| Garancia | 3 év a vásárlás dátumától számítva (a garancia feltételeinek függvényében) |
| Általános információk | A termék kizárólag magáncélú használatra készült. Kompatibilis a Qi technológiával rendelkező eszközökkel. A magas fogyasztás miatt ne használja PC-n/laptapon. |
Gyakran ismételt kérdések - TWC 3A1 TRONIC
Felhasználói kérdések a következőről TWC 3A1 TRONIC
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Töltőállomás PDF formátumban ingyenesen! Találja meg kézikönyvét TWC 3A1 - TRONIC és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. TWC 3A1 márka TRONIC.
HASZNÁLATI ÚTMUTATÓ TWC 3A1 TRONIC
Kezelési és biztonsági utalások
SI
MULTI POLNILNA POSTAJA
HU Kezelési és biztonsági utalások Oldal 216
Az anyagban szereplő figyelmeztetések és szimbólumok....oldal 217
Bevezető .... oldal 219
Alkalmazási terület .... oldal 219
Védjegyekkel kapcsolatos megjegyzés...oldal 220
Biztonsággal kapcsolatos
megjegyzések ....... oldal 220
A részek leírása ....oldal 223
Müszaki adatok....oldal 224
A csomag tartalma ....oldal 226
Használat előtt....oldal 226
Müködés ....oldal 226
Hibaelhárítás ....oldal 229
Használaton kívüli tárolás......oldal 231
Tisztítás ....oldal 231
Megsemmisítés...... oldal 232
Egyszerűsített EU-megfelelőségi nyilatkozat....oldal 233
Garancia és szerviz...... oldal 234
Garancia .... oldal 234
Garanciális ügyek lebonyolítása......oldal 235
Szerviz .... oldal 235
| Az anyagban szereplő figyelmeztetések és szimbólumokEz a Használati utasítás a következő szimbólumokat és figyelmeztetéseket tartalmazza: | |
 | VESZÉLY! Ez a szimbólum a „VESZÉLY” jelzőszóval nagy kockázatot rejtő helyzetet jelöl, amelyet ha nem kerülnek el, súlyos sérülést vagy halált eredményez. |
 | FIGYELMEZTETÉS! Ez a szimbólum a „FIGYELMEZTETÉS” jelzőszóval közepes kockázatot rejtő helyzetet jelöl, amelyet ha nem kerülnek el, súlyos sérülést vagy halált eredményezhet. |
 | VIGYÁZAT! Ez a szimbólum a „VIGYÁZAT” jelzőszóval kis kockázatot rejtő helyzetet jelöl, amelyet ha nem kerülnek el, könnyű vagy közepes sérülést eredményezhet. |
 | FIGYELEM! Ez a szimbólum a „FIGYELEM” jelzőszóval az esetleges anyagi kárra utal, amely anyagi kárhoz vezethet, ha nem kerülik el. |
 | MEGJEGYZÉS: Ez a szimbólum a „MEGJEGYZÉS” jelzőszóval kiegészítő, hasznos tájékoztatást nyújt. |
 | Egyenáram / Feszültség |
 | A „Qi” és a Qi embléma a Wireless Power Consortium (WPC) védjegye. |
 | A szimbólum jelentése, hogy a kezelési utasításokat be kell tartani a termék használata előtt. |
 | A CE-jelzés a termékre vonatkozó releváns EU-irányelvek betartását jelöli. |
MULTIFUNKCIÓS TÖLTÖÁLLOMÁS
Bevezető
Gratulálunk új termékének vásárlása alkalmából. Ezzel a döntésével vállalatunk értékes terméke mellett döntött. A használati utasítás ezen termék része. A biztonságra, a használatára és a megsemmisítésre vonatkozó fontos tudnivalókat tartalmazza. A termék használata előtt ismerje meg az összes használati és biztonsági tudnivalót. A terméket csak a leírtak szerint és a megadott felhasználási területeken alkalmazza. A termék harmadik személy számára való továbbadása esetén kézbesítse vele annak a teljes dokumentációját is.
●Alkalmazásiterület
A MULTIFUNKCIÓS TÖLTŐÁLLOMÁS (a továbbiakban: „Termék”) elektronikus informatikai eszköz. Ez a termék kizárólag Qi technológiát használó mobileszközök töltésére szolgál. Más eszközök nem tölthetők a termékkel. A termék kizárólagosan magánhasználatra és nem kereskedelmi használatra készült. A gyártó nem vállal felelősséget az engedély nélküli módosításokból vagy nem rendeltetésszerű használatból eredő károkért.
●Védjegyekkel kapcsolatos megjegyzés
■ AzaUS\$B Implementers Forum, Inc. bejegyzett védjegye.
A „Qi” és a Qi embléma a Wireless Power Consortium (WPC) védjegye.
A TRONIC védjegy, illetve kereskedelmi név az adott tulajdonosok birtokában van.
■ Minden egyéb cégnév vagy termékmegnevezés a megfelelát tulajdonosaik védjegye vagy bejegyzett védjegye.
Biztonsággalkapcsolatos megjegyzések
A termék használata előtt ismerje meg az összes használati és biztonsági tudnivalót. Ne feledje mellékeni az összes dokumentációt, ha a terméket harmadik félnek adj át.
⚠️ FIGYELMEZTETÉS! ÉLET- ÉS BALESETVESZÉLY GYERMEKEK SZÁMÁRA!
⚠ VESZÉLY! FULLADÁSVESZÉLY! Soha ne hagyjon felügyelet nélkül gyermekeket a csomagolóanyaggal. A csomagolóanyag fulladás veszélyét rejti magában. A gyermekek gyakran alábecsülik a veszélyhelyzeteket. A csomagolóanyag nem játékszer.
220 HU
Ezt a készüléket 8. életévüket betöltött személyek, illetve csökkent fizikai, érzékelési vagy mentális képességekkel rendelkező vagy tapasztalattal és tudással nem rendelkező személyek is használhatják, amennyiben felügyelik őket, vagy megfelelő utasításokkal látják el őket a készülék biztonságos használatát illetően, és tudatában vannak az esetleges kockázatoknak. Gyermekek nem játszhatnak a készülékkel. A készülék tisztítását és karbantartását nem végezhetik gyermekek felügyelet nélkül. Ez a termék nem játékszer.
FIGYELEM! Anyagi kár
Használat előtt ellenőrizze a terméket! Ne használja tovább, ha sérülés jeleit veszi észre a terméken vagy a csatlakozó kábelen!
A termék nem tartalmaz a felhasználó által javítható alkatrészeket.
A terméket tartsa távol nedvességtől, illetve csepegő vagy fröccsenő víztől!
■ Ne helyezzen égő gyertyát vagy egyéb, nyílt lángot a termékre vagy a közelébe.
Ha füstöt, illetve bármilyen szokatlan zajt vagy szagot ész azonnal válassza le az USB-kábel dugóját.
A hirtelen hömérsékletváltozás páralecsapódást okozhat a termék belsejében. Ilyen esetben hagyja a terméket
egy ideig alkalmazkodni a hőmérséklethez, mielőtt újból használná, hogy megelőzhesse a rövidzárlatot!
■ Ne működtesse a terméket hőforrás, például fűtőtest, illetve egyéb, hőt termelő berendezések közelében!
■ Ne dobja a terméket tűzbe és ne tegye ki magas hőmérsékletnek.
■ Soha ne bontsa meg a termék burkolatát. A terméknek nincs belső alkatrésze, amely karbantartást igényelne.
A terméket működés közben nem szabad letakarni, a termékbe nem kerülhetnek idegen tárgyak, illetve működés közben nem feküdhetnek idegen tárgyak a Qi töltőfelületen.
A terméket nem szabad PC-n vagy notebookon tölteni a nagy energiafogyasztás miatt.
⚠️ FIGYELEM! Rádiófrekvenciás zavar
- Ne használja a terméket repülőgépen, kórházakban, kiszolgáló helyiségekben vagy orvosi elektronikai rendszerek közelében. A kisugárzott vezeték nélküli jelek befolyásolhatják az érzékeny elektronikai rendszerek működését.
A terméket legalább 20 cm távolságban tartsa a szívritmusszabályozóktól és a beültethető kardioverter defibrillátoroktól, mivel az elektromágneses sugárzás befolyásolhatja a pacemakerek működését.
A kisugárzott rádióhullámok zavart okozhatnak a hallókészülékek működésében.
Soha ne használja a terméket gyúlékony gázok vagy robbanásveszélyes területek (pl. festőműhelyek) közelében, mivel a kisugérzott rádióhullámok robbanást és tüzet okozhatnak.
Az OWIM GmbH & Co KG nem felel a rádió- és televíziókészülékekben fellépő zavarok esetén, amennyiben a terméket engedély nélkül módosították. Az OWIM GmbH & Co KG továbbá nem vállal felelősséget a nem az OWIM által forgalmazott kábelek és termékek használata vagy cseréje esetén.
A termék felhasználójának kizárólagos felelőssége a term jogosulatlan módosítása által okozott meghibásodások elhárítása és az ilyen módosított termékek cseréje.
●A részek leírása
Lásd a kihajtható lapot.
1 Okosóra töltópad tartó
2 Okosóra töltőpad borító
3 Qi töltöfelület
4 LED-kijelző
5 USB type A kimeneti aljzat
6 USB type C bemeneti aljzat
7 USB type A dugó
8 USB töltőkábel
9 USB type C dugó
10 Használati utasítás
11 USB type A kimeneti aljzat (az okosóra töltőpad számára)
●Müszaki adatok
Méretek (Ma x Sz x Mé): kb. 179 x 85 x 85 mm
Tömeg: kb. 190 g
Működési hőmérséklet: 5 - 35 °C
Tárolási hőmérséklet: 0 - 45 °C
Páratartalom
(lecsapódás nélkül): 10 - 70 %
USB-töltőkábel hossza: kb. 1 m
Bemeneti feszültség/
áramerősség: 9 V ——, 3 A
Kimeneti teljesítmény a
Qi-töltőfelület számára 3: 10 W max*.
USB type A 5 kimeneti
feszültség / áramerősség: 5 V ——, 1 A max.**
USB type A kimeneti feszültség /
áramerősség (az okosóra
töltőpad számára) 11 :
5 V = 1 A max.**
Frekvenciasáv: 114,54–144,07 kHz
Átvitt maximális
rádiófrekvenciás teljesítmény
(H-mező): -20,55 dBuA/m 10 m
távolságban
Maximális távolság a Qi
töltőterület és a mobileszköz
között: ≤ 5 mm
* i MEGJEGYZÉS: A 10 W maximális kimeneti teljesítmény eléréséhez olyan USB-adaptert kell használnia, amelynek kimeneti teljesítménye legalább 27 W. Az USB-adapter nem tartozék. (Csak a type A - type C USB-töltőkábel van mellékelve.)
** i MEGJEGYZÉS: USB type A kimenet 5 és USB type A bemenet (az óra töltőpad számára) 11 teljes kimeneti árama maximum 1 A, ha mindkét kimenet működik.
A készülék műszaki adatai, illetve kialakítása figyelmeztetés nélkül megváltozhatnak.
●A csomag tartalma
1 db multifunkciós töltőállomás
1 db USB-töltőkábel
1 db használati utasítás
●Használat előtt
MEGJEGYZÉS:
Használatba vétel előtt győződjön meg arról, hogy a csomag tartalma hiánytalan és ép!
■ Minden alkatrészt ki kell csomagolni és a csomagolóanyagot teljes mértékben el kell távolítani.
Ha bármelyik tétel sérült vagy hiányzik, vegye fel a kapcsolatot az eszköz értékesítőjével.
●Működés
FIGYELEM! A terméket nem szabad PC-n vagy tebookon tölteni a nagy energiafogyasztás miatt.
MEGJEGYZÉS:
A termék csak a Qi vezeték nélküli technológiával rendelkező eszközöket támogatja.
Töltse készülékét a Qi töltőfelületen 3
- Csatlakoztassa az USB-töltőkábel 7 USB type A
226 HU
csatlakozóját 8 egy megfelelő USB-adapter (nem tartozék) USB-aljzatába, és csatlakoztassa az USB type C csatlakozót 9 a termék USB type C bemeneti aljzatába 6.
-
Csatlakoztassa az USB-adaptert (nem tartozék) egy könnyen hozzáférhető hálózati aljzatba.
-
A LED-kijelző 4 kb. két másodpercig kék színnel világít, amikor a termék készenléti üzemmódban van, és nincs mobileszköz a Qi töltőfelületen 3.
-
Helyezze a mobileszközt a Qi töltőterületre 3. Győződjön meg arról, hogy a készülék közepe a Qi töltőfelület közepe fölött van. A töltés az érintkezéskor megkezdődik. A LED-kijelző 4 kék színnel világít, amikor a töltés aktív a Qi töltőfelületen 3.
A mobilkészüléket védő burkolatok zavarhatják a töltési folyamatot. Ebben az esetben a mobilkészüléket ki kell venni a védőburkolatból.
* i MEGJEGYZÉS: A töltési teljesítmény legfeljebb 10 W, a használt hálózati adaptertől függően.
LED-kijelző 4 állapota
A termék egy LED-kijelzőt használ a működési állapot jelzésére:
| LED-kijelző Állapot | |
| Kék fénnyel világít 2 másodpercig | Indítási folyamat (rendszerindítási fázis) / Készenlét |
| A kékfény világít Töltés / Teljes töltés | |
| Villogó vörös Fém akadály | |
| Folyamatos vörös fény Nem | kompatibilis adapter vagy kábel csatlakoztatva |

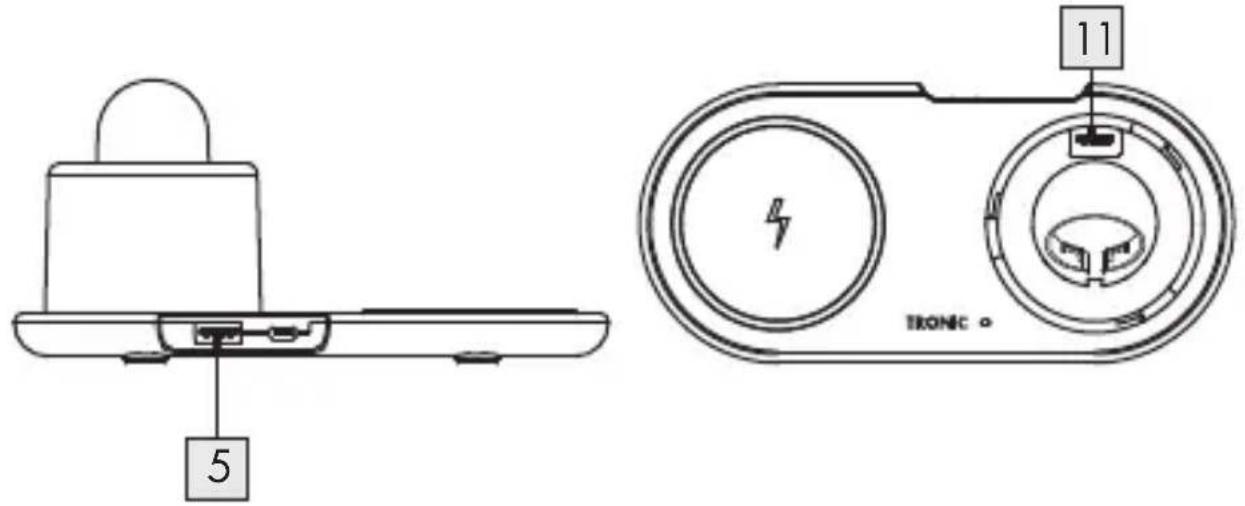

Az USB type A kimenet használata 5
A töltő két USB type A kimenettel rendelkezik (5 és 11). Ha a kettőt egyidejűleg használják, a csatlakoztatott eszközök áramfelvétele nem haladhatja meg az 1 A-t.
Okosóra töltőpad tartó 1
Az USB-A kimenet 11 okosóra töltésére használható a következőképpen:
Nyissa ki a fedez óramutató járásával ellentétes irányban elforgatva, és távolítsa el felfelé húzva.
Helyezze az okosóra töltőpadot a töltőpad tartóba
■ Tekerje a töltőpad kábelét a töltőpad tartója körsé dugja be az okostelefon töltőkábel USB-A dugóját az USB-A aljzatba 11.
Tegye vissza a fedelet rögzítse az óramutató járásával megegyező irányban elforgatva.
●Hibaelhárítás
Mit kell tennem, ha a termék LED-kijelzője nem világít az indítási folyamat során (rendszerindítási fázis)?
Ellenőrizze az USB-kábel csatlakozását az USB-adapter (nem tartozék) és a termék között. Az USB-kábelnek szilárdan csatlakoztatva kell lennie.
Ellenőrizze a hálózati aljzat és az USB-adapter (nem
tartozék) közötti kapcsolatot.
■ Más megoldásként a felhasználónak egy másik hálózati aljzatot kell kipróbálnia.
Mi a teendő, ha a mobileszköz nem kap töltést?
Ellenőrizze, hogy a mobileszköz rendelkezik-e Qi vezeték nélküli töltési technológiával.
Ellenőrizze, hogy a mobilkészülék vízszintesen a töltőlap középső pozíciójában van-e elhelyezve.
Ellenőrizze, hogy nincs-e a töltést akadályozó idegen tárgy.
Ellenőrizze, hogy a mobilkészülék ki van-e véve a védőburkolatból.
Mi a teendő, ha az LED-kijelző vörös színnel elkezd villogni?
Ez azt jelzi, hogy fémakadály van jelen.
Azonnal húzza ki az USB-csatlakozást.
Ellenőrizze, hogy nincs-e a töltést akadályozó idegen tárgy.
Hagyja a terméket egy ideig húlni, majd próbálja meg újra
Mi a teendő, ha az LED-jelzőfény színnel elkezd vörösen világítani?
Ez azt jelzi, hogy nem kompatibilis adapter vagy kábel csatlakozik hozzá.
Azonnal szakítsa meg a csatlakozást.
Válassza ki a megfelelő adaptert, ellenőrizze az adapter kézikönyvét, és győződjön meg arról, hogy valószínűleg használható ehhez a termékhez.
Használja a mellékelt USB-kábelt a termékhez való csatlakozáshoz.
●Használaton kívüli tárolás
Tárolja a terméket száraz, közvetlen napfénytöl védett helyen, lehetőleg az eredeti csomagolásban.
Tisztítás
A terméknek nincs belső alkatrésze, amely karbantartást igényelne. A termékbe jutó nedvesség meghibásodást okozhat.
Ügyeljen arra, hogy a termékbe ne jusson nedvesség tisztítás közben, mert ettől a termék javíthatatlanná válhat.
■ Ne használjon dörzshatású, oldószeres vagy agresszív tisztítószereket. Ettől károsodhat a termék felülete.
A terméket kizárólag enyhe tisztítószerrel kissé megnedvesített kendővel tisztítsa meg.
●Megsemmisítés
Csomagolás:
A csomagolás környezetbarát anyagokból készült, amelyeket a helyi újrahasznosító helyeken adhat le.
A hulladék elkülönítéséhez vegye figyelembe a csomagolóanyagon található jelzéseket. Ezek rövidítéseket (a) és számokat (b) tartalmaznak a következő jelentéssel: 1–7: műanyagok / 20–22: papír és karton / 80–98: kötőanyagok.
Termék:
A nem használt termék ártalmatlanításának lehetőségeiről tájékozódjon települése önkormányzatánál.
A mellette lévő áthúzott kerekes szemeteskuka szimbólum azt jelzi, hogy ez a készülék a 2012/19/EU hatálya alá tartozik. Az irányelv kimondja, hogy ezt a készüléket élettartama lejártával nem szabad a szokványos háztartási hulladékkal együtt megsemmisíteni, hanem speciális gyűjtőhelyen, újrahasznosítóban, vagy ártalmatlanító-üzemben kell azt leadni.
A megsemmisítés díjmentes.
Óvja a természetet és szakszerűen semmisítse meg készülékeit.
A termék újrahasznosítható, kiterjesztett gyártói felelősség alá tartozik elkülönítve kell gyűjteni.
- Egyszerűsített EU-megfelelőségi nyilatkozat
Ezáltal az OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, GERMANY kijelenti, hogy a MULTIFUNKCIÓS TÖLTÓÁLLOMÁS HG07442A / HG07442B termék megfelel a 2014/53/EU és a 2011/65/EU irányelveknek.
Az EU-megfelelőségi nyilatkozat teljes szövege megtekinthető a következő internetes címen: www.owim.com
CE
●Garancia és szerviz
Garancia
A terméket szigorú minőségi előírások betartásával gondosan gyártottuk, és szállítás előtt lelkiismeretesen ellenőriztük. Ha a terméken hiányosságot tapasztal, akkor a termék eladójával szemben törvényes jogok illetik meg Önt. Ezeket a törvényes jogokat a következőkben ismertetett garancia vállalásunk nem korlátozza.
A termékre 3 év garanciát adunk a vásárlás dátumától számítva. A garanciális idő a vásárlás dátumával kezdődik. Kérjük, jól őrizze meg a pénztári blokkot. Ez a bizonylat szükséges a vásárlás tényének az igazolásához.
Ha a termék vásárlásától számított 3 éven belül anyag- vagy gyártási hiba merül fel, akkor a választásunk szerint a terméket ingyen megjavítjuk vagy kicseréljük. A garancia megszűnik, ha a terméket megrongálták, nem szakszerűen kezelték vagy tartották karban.
A garancia az anyag- vagy gyártáshibákra vonatkozik. A garancia nem terjed ki azokra a termékrészekre, melyek normal kopásnak vannak kitéve és ezért fogyóeszköznek tekinthetők (pl. elemek), vagy a törékeny részekre sérülésére, pl. kapcsolók, akkuk, vagy üvegből készült részek.
Garanciális ügyek lebonyolítása
Ügyének gyors elintézhetősége céljából, kérjük kövesse az alábbi útmutatást:
Kérjük, kérdések esetére készítse elő a pénztárblokkot és a cikkszámot (IAN 386222_2110) a vásárlás tényének az igazolására.
Kéjük, hogy a cikkszámot olvassa le a típustábláról, a gravírozásból, az Útmutató címoldaláról (balra lent), illetve a hátoldalon, vagy a termék alján található matricáról.
Amennyiben működési hibák, vagy egyéb hiányosság lépne fel, előszöris vegye fel a kapcsolatot a következőkben megnevezett szervizek egyikével telefonon, vagy e-mailen.
A hibásnak ítélt terméket ezután a vásárlást igazoló blokk, valamint a hiba leírásának és keletkezési idejének mellékelésével díjmentesen postázhatja az Önnel közölt szervizcímre.
Szerviz
HU SzervizMagyarország
Tel.: 06 80021536
E-mail: owim@lidl.hu
Uporabljena opozorila in simboli ...... Stran 237
Uvod .... Stran 239
Namenska uporaba.... Stran 239
Obvestila o blagovnih znamkah ....Stran 240
Varnostna navodila .... Stran 240
Opis delov .... Stran 243
