HASZNÁLATI ÚTMUTATÓ TUCSAC A1 TRONIC

Rövid útmutató Oldal 277

1 Port USB C1/C2, (PD 3.0)
2 Port USB A1/A2/A3, Typ A 2.0
3 Zásuvka napájacieho kábla
4 Stojan
5 Konektor napájacieho kábla
6 Napájací kábel
7 Zástrčka

●Technickéúdaje

Spotreba energie bez zát'aže:

0,15 W

Trieda ochrany:

|| / □

Rozmery:

Dížka napájacieho kábla: pribl. 1,2 m

□ Zapojte konektor napájacieho kábla 5 do zásuvky napájacieho kábla 3.

Az anyagban szereplő

figyelmeztetések és

szimbólumok.....oldal 278

Rövid útmutató.... oldal 281

Alkalmazásiterület.....oldal 282

Védjegyekkel kapcsolatos

megjegyzések .... oldal 283

A csomag tartalma .... oldal 283

Biztonsággal kapcsolatos

megjegyzések .... oldal 283

A részek leírása ....oldal 290

Müszakiadatok.....oldal 291

Használat előtt.....oldal 294

Kezelés és használat.....oldal 295

A töltő csatlakoztatása az

áramforráshoz.....oldal 295

Az eszközök csatlakoztatása ...... oldal 295

Azeszközleválasztása...... oldal 296

Leválasztás az áramforrásról ...... oldal 296

Mentesítés .... oldal 297

Garancia és szerviz ....oldal 299

Garancia .... oldal 299

Garanciális ügyek lebonyolítása ...... oldal 301

Szerviz.....oldal 302

Az anyagban szereplő figyelmeztetések és szimbólumokA feltüntetett szimbólumoka használati utasításban, a csomagoláson és magán a készüléken szerepelnek.
	VESZÉLY! Ez a szimbólum a „VESZÉLY” jelzőszóval nagy kockázatot rejtó helyzetet jelöl, amelyet ha nem kerülnek el, súlyos sérülést vagy halált eredményez.
	FIGYELMEZTETÉS! Ez a szimbólum a „FIGYELMEZTETÉS” jelzőszóval közepes kockázatot rejtó helyzetet jelöl, amelyet ha nem kerülnek el, súlyos sérülést vagy halált eredményezhet.
	VIGYÁZAT! Ez a szimbólum a „VIGYÁZAT!” jelzőszóval együtt kis kockázatot rejtő helyzetet jelöl, amelyet ha nem kerülnek el, könnyű vagy közepes sérülést eredményezhet.
	FIGYELEM! Ez a szimbólum a „FIGYELEM!” jelzőszóval együtt az esetleges anyagi kárra utal.
	MEGJEGYZÉS: Ez a szimbólum a „MEGJEGYZÉS” jelzőszóval kiegészítő, hasznos tájékoztatást nyújt.
	A termék kizárólag száraz, beltéri helyen történő használatra alkalmas.
	II. szigetelésiosztály A termék duplaszigeteléssel rendelkezik, ezért nem szükséges csatlakoztatni a földelő hálózathoz.
	Váltóáram / feszültség
	Egyenáram / Feszültség
	Az USB Implementers Forum, Inc. által bevezetett Power Delivery (PD) egy specifikáció a nagyobb teljesítmény kezeléséhez és az eszközök gyorstöltését teszi lehetővé egy USB-kapcsolaton.
	A CE-jelzés a termékre vonatkozó releváns EU-irányelvek betartását jelöli.
	A szimbólum jelentése, hogy a kezelési utasításokat be kell tartani a termék használata előtt.
	Biztonsági előírásokHasználati utasítás

USB- TÖLTÖÁLLOMÁS

●Rövid útmutató

Ez a dokumentum a teljes használati útmutató rövidített nyomtatott változata. A QR-kód beolvasásával Ön egyenesen a Lidl-Service oldalára látogathat (www.lidl-service.com) és a (IAN) 512391_2501 cikkszám megadásával megtekintheti és letöltheti a teljes használati útmutatót.

A gyors üzembe helyezési útmutató a termék része. A termék használata előtt ismerje meg valamennyi

használati és biztonsági tudnivalót. Örizze meg jól a gyors üzembe helyezési útmutatót és amennyiben harmadik félnek továbbadja a terméket, adja át a hozzá tartozó dokumentációt is.

- Alkalmazásiterület

Ez a USB-TÖLTŐÁLLOMÁS (a továbbiakban: „Termék”) informatikai eszköz, amelyet alapvetően USB-aljzatról működtetett USB-eszközök feltöltésére és üzemeltetésére terveztek. Az alkalmazott PD (Power delivery) technológia csökkenti a kompatibilis eszközök töltési idejét. A kompatibilis csatlakoztatott eszközök automatikusan felismerésre kerülnek, és az USB-töltő a megfelelő kimeneti feszültséggel és árammal látja el azokat.

A termék kereskedelmi használatra nem alkalmas. A gyártó nem vállal felelősséget azokért a károkért, amelyek a nem rendeltetésszerű használat miatt következnek be.

• Védjegyekkel kapcsolatos megjegyzések

Az USB® a USB Implementers Forum, Inc. bejegyzett védjegye. A TRONIC védjegy, illetve kereskedelmi név az adott tulajdonosok birtokában van. Minden egyéb cégnév vagy termékmegnevezés a megfelelő tulajdonosaik védjegye vagy bejegyzett védjegye.

Acsomagtartalma

1 x USB-töltőállomás
1 x Tápkábel
1 x Állvány
1 x Használati utasítás

⚠ Biztonsággal kapcsolatos megjegyzések

KÉRJÜK, HOGY HASZNÁLAT ELŐTT OLVASSA EL A HASZNÁLATI UTASÍTÁSOKAT! A HASZNÁLATI UTASÍTÁSOKAT TARTSA BIZTONSÁGOS HELYEN!

Használat előtt ellenőrizze, hogy a terméken nincs-e sérülés. Sérülés esetén ne használja a terméket.

⚠️ VESZÉLY! ÉLET- ÉS BALESET KOCKÁZATA CSECSEMŐK ÉS KISGYERMEKEK SZÁMÁRA!

Ezt a terméket 8. életévüket betöltött személyek, illetve csökkent fizikai, érzékelési vagy mentális képességekkel rendelkező vagy tapasztalattal és tudással nem rendelkező személyek is használhatják, amennyiben felügyelik őket, vagy megfelelő utasításokkal látják el őket a termék biztonságos használatáról, és tudatában vannak az esetleges kockázatoknak. Gyermekek nem játszhatnak a termékkel.

A készülék tisztítását és karbantartását nem végezhetik gyermekek felügyelet nélkül.

A csomagolóanyag nem játékszer. Soha ne hagyjon

felügyelet nélkül gyermekeket a csomagolóanyaggal. A gyermekek gyakran alábecsülik a veszélyhelyzeteket. Mindig tartsa távol a gyermekeket a csomagolóanyagtól.

A készülék csak beltéri használatra alkalmas. Ne tegye ki a terméket közvetlen napfénynek vagy nedvességnek.

⚠️ VESZÉLY!

Áramütés miatt fennálló életveszély! A terméket tartsa távol nedvességtől és nedves helyektől, illetve csepegő vagy fröccsenő víztől!

Soha ne bontsa meg a termék burkolatát. A termék felnyitásakor fennáll az áramütés veszélye.

Bízza az összes javítást képzett szakemberre. Javítás szükséges, ha a termék bármilyen módon megsérül (például folyadék folyt, vagy apró tárgyak estek a termékbe), ha a terméket esővíz

vagy nedvesség érte, ha nem működik megfelelően, vagy ha leesett.

⚠️ FIGYELMEZTETÉS!

Villámlás esetén, illetve ha a terméket hosszabb ideig nem használják, húzza ki a készüléket.

■ Mindig a hálózati csatlakozót fogja meg közvetlenül, amikor ki akarja húzni a hálózati aljzatból. Ne magát a tápkábelt húzza.

■ Soha ne érintse a dugót nedves kézzel, mivel ez rövidzárlatot vagy áramütést okozhat.

■ Ne helyezzen bútorokat vagy hasonló tárgyakat a tápkábelre, és gondoskodjon arról, hogy az ne tudjon beszorulni.

Soha ne kössön csomót a tápkábelre, és ne kötözze azt más kábelek mellé.

A károsodott tápkábel vagy dugó tüzet vagy áramütést okozhat. Rendszeresen ellenőrizze a tápkábelt és annak dugóját. Ne használjon sérült

tápkábelt vagy tápcsatlakozó dugót.

A felhasznált elektromos aljzat könnyen elérhető legyen, hogy a dugót vészhelyzet esetén gyorsan ki lehessen húzni.

Ahhoz, hogy teljesen leválassza a terméket az áramforrásról, ki kell húznia a dugót a hálózati aljzatból. A dugó leválasztó eszközként szolgál. Készenléti módban kis mennyiségű áramot fogyaszt.

Ha használat közben bármi szokatlant észlel (pl. furcsa zajt, füstöt vagy hasonlót), azonnal válassza le a dugót az elektromos hálózatról és húzza ki az összes csatlakoztatott eszköz kábelét. Ellenőriztesse a terméket szakemberrel, mielőtt ismét használatba venné.

FIGYELMEZTETÉS!

A termék működtetése előtt ellenőrizze a termék bemeneti feszültségét, hogy egyezik-e a helyi hálózati feszültséggel.

Soha ne nyissa fel a termék burkolatát. A terméknek nincs belső alkatrésze, amely karbantartást igényelne.
Tisztítás előtt húzza ki a terméket az aljzatból.
Működés közben ne takarja le a terméket. Ellenkező esetben a termék túlhevülhet.

⚠️ FIGYELEM! ANYAGI KÁR KOCKÁZATA

A termék nem tartalmaz a felhasználó által javítható alkatrészeket.
■ Ne helyezzen égő gyertyát vagy egyéb, nyílt lángot a termékre vagy a közelébe.
■ Minden használat előtt ellenőrizze a terméket, hogy nincs-e rajta sérülés. Sérülés esetén ne használja a terméket.
■ Ne működtesse a terméket hőforrás, például fűtőtest, illetve egyéb, hőt termelő berendezések közelében!

⚠️ FIGYELEM! Győződjön meg arról, hogy:

■ a termék nincs kitéve erős mesterséges fénynek. ■ elkerülte a fröccsenő vagy cseppenő víz és maró hatású folyadék érintkezését a termékkel, és a terméket nem működtetik víz közelében. A terméket például soha nem szabad vízbe meríteni. Ne helyezzenek a termékre vagy a közelébe vízzel töltött edényeket, pl. vázát vagy italt.

■ a terméket nem használják mágneses mezők (pl. hangsugárzók) közvetlen közelében.

- nem hatol semmiféle idegen tárgy a termék belsejébe.

■ a terméket soha nem teszik ki szélsőséges hőmérséklet- ingadozásnak, mivel ez páralecsapódást és rövidzárlatot okozhat. Ha azonban a terméket rendkívüli hőmérséklet- ingadozásnak tették ki, várjon (kb. 2 órát) amíg az eléri a környezeti hőmérsékletet, mielőtt használatba venné.

■ a terméket nem tették ki erős ütésnek vagy rezgésnek.

a csatlakoztatott kábeleket úgy vezetik, hogy senki se tudjon rájuk lépni vagy megbotlani bennük. Sérülés kockázata áll fenn.

- nem tettek tárgyakat a kábelre és a kábelek nem fekszenek éles peremeken, mert ellenkező megrongálódhatnak.

a tápkábel védve van a rálépéstől és a becsípődéstől vagy túlzott meggörbítéstől, különösen a csatlakozóknál, a kényelmi csatlakozóknál és azon a ponton, ahol kilép a termékből.

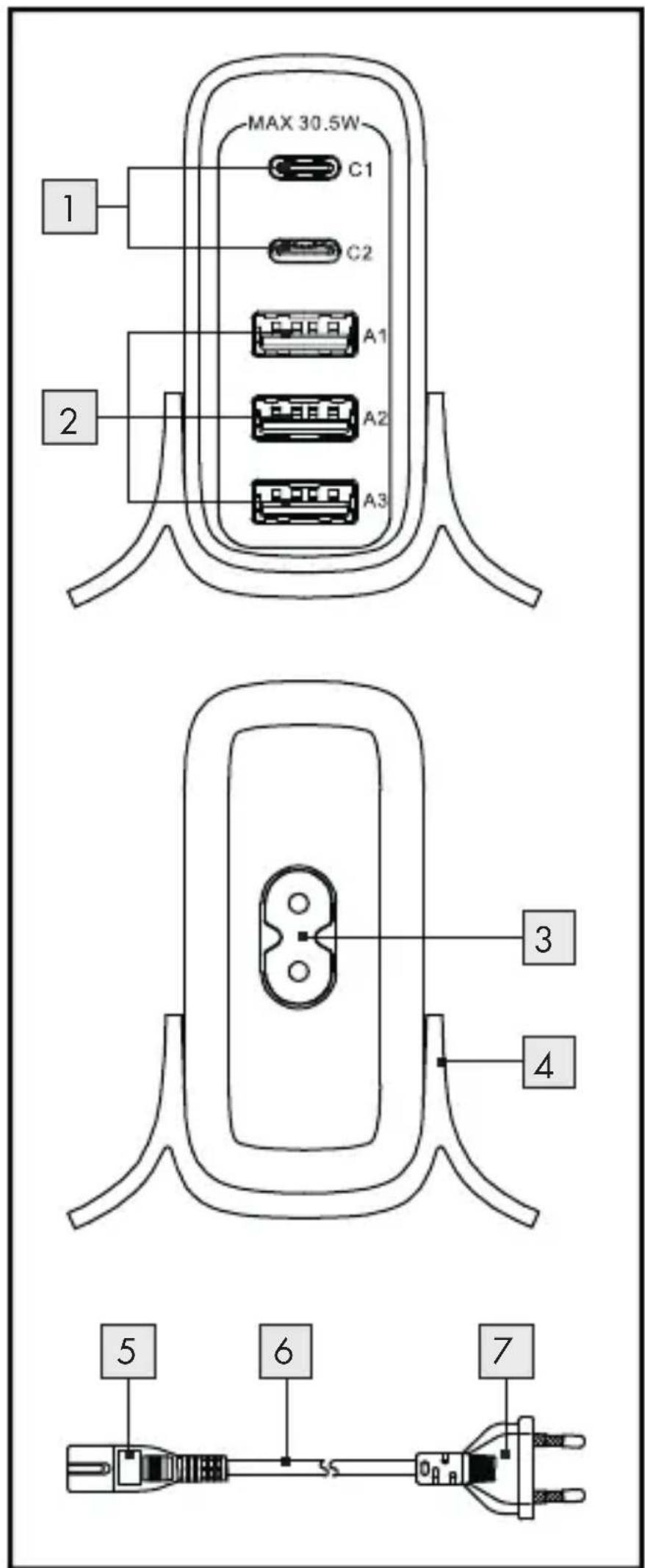

● A részek leírása

Lásd a kihajtható lapot.

1 USB-aljzat C1/C2, (PD 3.0)
2 USB-aljzat A1/A2/A3, Type A 2.0
3 Tápkábel aljzata
4 Állvány

5 Tápkábel-csatlakozó

6 Tápkábel

7 Tápcsatlakozó dugó

●Müszakiadatok

A gyártó neve vagy védjegye, kereskedelmi jegyzékszáma és címe: OWIM GmbH & Co. KG HRA 721742 Stiftsbergstraße 1, 74167 Neckarsulm, GERMANY

Modellazonosító: HG13439A / HG13439B

Bemeneti feszültség és áramerősség: 100 - 240 V \~ , 0,65 A

Bemeneti hálózati frekvencia: 50 / 60 Hz

Kimenet USB Type C1/ C2 (PD-aljzat* 1 vagy PD-aljzat* 2):

(Aljzat 3 vagy 4 vagy 5):

5,0 V ---, 2,4A, 12,0W

Kimenet USB Type C1+C2 (PD-

aljzat* 1 vagy PD-aljzat* 2):

4,5 A, 25,5 W Max. (C1+C2)

Kimenet USB Type

C1+C2+A1+A2+A3 (PD-aljzat* [

1 + 2] +USB Type A aljzat [3

+ 4 + 5

5,5 A, 30,5 W Max.

(C1+C2+A1+A2+A3)

Kimenet USB Type C1+A1+A2+A3

(PD-aljzat* 1 vagy 2 +USB Type

A aljzat 3 + 4 + 5):

5,4 A, 30,0 W Max.

(C1+A1+A2+A3)

Kimenet USB Type A1+A2+A3

(aljzat 3 + 4 + 5):

2,4 A, 12,0 W Max. (A1+A2+A3)

Kimenet USB Type C2+A1+A2+A3

(PD-aljzat* 1 vagy 2 +USB Type

A aljzat 3 + 4 + 5): 4,0 W,

Átlagos aktív hatásfok: 81,14%

Hatásfok kis terhelés mellett (10 %): 69,68%

Terhelésmentes energiafogyasztás: 0,15 W

Védelmi osztály: II / ☐

Méretek: kb. 88 x 62 x 29 mm

Tömeg (Főegység): kb. 155 g

Működési hőmérséklet: 0 - 25°C

Tárolási hőmérséklet: 0 - 45 °C

Páratartalom (lecsapódás nélkül) 10 - 70 %

csatlakozókábel hossza. Hozzávetőleg 1,2 m

*A Power Delivery (PD) élenjáró technológia, amely lehetővé teszi a PD-kompatibiis eszközök rendkívül gyors feltöltését, beleértve az Apple iPhone és Samsung Android mobileszközöket.

i MEGJEGYZÉS:

A készülék műszaki adatai, illetve kialakítása figyelmeztetés nélkül megváltozhatnak.

●Használat előtt

i MEGJEGYZÉS:

Minden alkatrészt ki kell csomagolni és a csomagolóanyagot teljes mértékben el kell távolítani.

Használatba vétel előtt győződjön meg arról, hogy a csomag tartalma hiánytalan és ép!

Ha bármelyik tétel sérült vagy hiányzik, vegye fel a kapcsolatot az eszköz értékesítőjével.

- Kezelés és használat

FIGYELEM! Ha a terméket a maximális terheléssel használja, akkor felmelegedhet. Ez ebben az esetben normális: a termék több áramot fogyaszt, és ezért több hőt termel.

A töltő csatlakoztatása az áramforráshoz

□ Csatlakoztassa a tápkábel- csatlakozót 5 a tápkábel aljzatához 3.

□ Dugja a hálózati csatlakozódugót 7 egy könnyen hozzáférhető hálózati aljzatba. A feszültségre vonatkozó követelmények a „Műszaki adatok” fejezetben találhatók.

Azeszközök csatlakoztatása

☐ Ha a feltölteni kívánt készülék PD (Power delivery) technológiával van felszerelve, csatlakoztassa a

készülék USB-csatlakozódugóját az USB C-aljzathoz (PD) 1.

☐ A PD (Power delivery) technológiával nem rendelkező eszközök esetében csatlakoztassa az eszközök USB-A-csatlakozódugóját a többi A1/A2/A3 2 USB-aljzat egyikéhez. A csatlakoztatott készülékhez szükséges optimális töltési feszültség / töltési áram automatikusan beállítódik.

Az eszköz leválasztása

☐ A töltés befejezése után egyszerűen húzza ki a készülék USB-dugóját a termékből.

Leválasztásaz áramforrásról

Fogja meg a hálózati csatlakozódugót 7 és húzza ki a hálózati aljzatból. Ne a tápkábelt 6 húzza.

●Mentesítés

Csomagolás:

A csomagolás környezetbarát anyagokból készült, amelyeket a helyi újrahasznosító helyeken adhat le.

A hulladék elkülönítéséhez vegye figyelembe a csomagolóanyagon található jelzéseket. Ezek rövidítéseket (a) és számokat (b) tartalmaznak a következő jelentéssel: 1–7: műanyagok / 20–22: papír és karton / 80–98: kötőanyagok.

Termék:

A nem használt termék ártalmatlanításának lehetőségeiről tájékozódjon települése önkormányzatánál.

A mellette lévő áthúzott kerekes szemeteskuka szimbólum azt jelzi, hogy

ez a készülék a 2012/19/EU hatálya alá tartozik. Az irányely kimondja, hogy ezt a készüléket élettartama lejártával nem szabad a szokványos háztartási hulladékkal együtt megsemmisíteni, hanem speciális gyűjtőhelyen, újrahasznosítóban, vagy ártalmatlanító-üzemben kell azt leadni.

A megsemmisítés díjmentes.

Óvja a természetet és szakszerűen semmisítse meg készülékeit.

A termék, beleértve a tartozékokat és a csomagolóanyagokat is, újrahasznosítható, és a gyártó

kiterjesztett felelőssége alá tartozik. A jobb hulladékkezelés érdekében az ábrán látható információk (szortírozási információk) alapján külön ártalmatlanítsa őket. A Triman-logó csak Franciaországra vonatkozik.

●Garancia és szerviz

Garancia

A terméket gondosan, szigorú minőségi előírások betartásával gyártottuk, és a szállítás előtt gondosan ellenőriztük. Anyag- vagy gyártási hibák esetén a termék eladójával szemben törvényes jogok illetik meg. Az Ön törvényes jogait az általunk alább meghatározott garancia semmilyen módon nem korlátozza.

Erre a termékre 3 év garanciát adunk a vásárlás dátumától számítva. A garancia idő a vásárlás dátumával kezdődik. Biztonságos helyen őrizze meg az eredeti vásárlói bizonylatot, mert ez a

dokumentum szükséges a vásárlás bizonyításához.

A vásárláskor fennálló károkat és hiányosságokat a termék kicsomagolása után haladéktalanul jelezze.

Ha ezen a terméken a vásárlástól számított 3 éven belül anyag- vagy gyártási hibát észlel, választásunk szerint ingyenesen megjavítjuk vagy kicseréljük a terméket. A garancia idő nem hosszabbodik meg a helyette nyújtott szavatossági igény által. Ez a kicserélt vagy javított alkatrészekre is érvényes.

A garancia megszűnik, ha a terméket megrongálták, ill. nem szakszerűen kezelték vagy végezték a karbantartást.

A garancia az anyag- és gyártási hibákra vonatkozik. Ez a garancia nem terjed ki azokra a termékalkatrészekre, amelyek normál kopásnak vannak kitéve, és ezért gyorsan kopó alkatrésznek minősülnek (pl. elemekre, akkumulátorokra,

tömlőkre, tintapatronokra), illetve a törékeny alkatrészek sérülésére, pl. kapcsolókra vagy üveg alkatrészekre.

● Garanciális ügyek lebonyolítása

Ügyének gyors elintézhetősége céljából, kérjük kövesse az alábbi útmutatást:

Kérjük, kérdések esetére készítse elő a pénztárblokkot és a cikkszámot (IAN 512391_2501) a vásárlás tényének az igazolására.

Kéjük, hogy a cikkszámot olvassa le a típustábláról, a gravírozásból, az Útmutató címoldaláról (balra lent), illetve a hátoldalon, vagy a termék alján található matricáról.

Amennyiben működési hibák, vagy egyéb hiányosság lépne fel, előszöris vegye fel a kapcsolatot a következőkben megnevezett szervizek egyikével telefonon, vagy e-mailen.

A hibásnak ítélt terméket ezután a vásárlást igazoló blokk, valamint

a hiba leírásának és keletkezési idejének mellékelésével díjmentesen postázhatja az Önnel közölt szervizcímre.

Szerviz

HU SzervizMagyarország

Tel.: [phone]

E-mail: [e-mail]

CE

PDF ONLINE www.lidl-service.com

OWIM GmbH & Co. KG

Stiftsbergstraße 1

74167 Neckarsulm

GERMANY

Model-No.:HG13439A/HG13439B

Version: 06/2025

IAN 512391_2501
