TWC 3A1 - Stazione di ricarica TRONIC - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo TWC 3A1 TRONIC in formato PDF.
| Tipo di prodotto | Stazione di ricarica multipla |
| Marca | Tronic |
| Modello | TWC 3A1 |
| Peso | Circa 190 g |
| Lunghezza del cavo di ricarica USB | Circa 1 m |
| Alimentazione in ingresso | 9 V ---, 3 A |
| Uscita della superficie di ricarica Qi | 10 W max.* (secondo l'adattatore) |
| Uscita USB tipo A | 5 V ---, 1 A max. |
| Uscita USB tipo A per orologio smart | 5 V ---, 1 A max. (totale 1 A se si usano due uscite) |
| Banda di frequenza | 114,54 - 144,07 kHz |
| Potenza massima di frequenza (campo H) | -20,55 dBµA/m a 10 m |
| Distanza massima di ricarica Qi | ≤ 5 mm |
| Temperatura di funzionamento | 5 - 35 °C |
| Temperatura di conservazione | 0 - 45 °C |
| Umidità (senza condensa) | 10 - 70 % |
| Funzioni principali | Ricarica wireless Qi, uscita USB-A, supporto per orologio smart con uscita dedicata |
| Manutenzione e pulizia | Pulire con un panno morbido leggermente umido e un detergente delicato. Non utilizzare prodotti abrasivi o solventi. |
| Sicurezza | Rilevamento di ostruzione metallica (spia rossa lampeggiante), protezione da adattatore/cavo incompatibile, spegnimento automatico in caso di surriscaldamento |
| Pezzi di ricambio e riparabilità | Nessun pezzo riparabile dall'utente. Il prodotto non contiene pezzi di ricambio disponibili. |
| Garanzia | 3 anni dalla data di acquisto (soggetto ai termini della garanzia) |
| Informazioni generali | Prodotto destinato esclusivamente ad uso privato. Compatibile con dispositivi dotati di tecnologia Qi. Non utilizzare su PC/portatile a causa dell'elevato consumo. |
Domande frequenti - TWC 3A1 TRONIC
Domande degli utenti su TWC 3A1 TRONIC
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Stazione di ricarica in formato PDF gratuitamente! Trova il tuo manuale TWC 3A1 - TRONIC e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. TWC 3A1 del marchio TRONIC.
MANUALE UTENTE TWC 3A1 TRONIC
STAZIONE DI RICARICA
Indicazioni per l'uso e per la sicurezza
HU
MULTIFUNKCIÓS TÖLTÖÁLLOMÁS
IT Indicazioni per l'uso e per la sicurezza Pagina 195
Avvertenze e simboli impiegati ...... Pagina 196
Introduzione.... Pagina 198
Uso consigliato...... Pagina 198
Avvisi sui marchi...... Pagina 199
Note sulla sicurezza....Pagina 199
Descrizione delle parti ...... Pagina 202
Dati tecnici ...... Pagina 203
Contenuto della confezione ...... Pagina 205
Prima dell'uso.... Pagina 205
Funzionamento...... Pagina 206
Risoluzione dei problemi ...... Pagina 209
Conservazione dopo l'utilizzo......Pagina 211
Pulizia....Pagina 211
Smaltimento ...... Pagina 212
Dichiarazione di conformità
UE semplificata ...... Pagina 213
Garanzia e assistenza ...... Pagina 214
Garanzia ...... Pagina 214
Gestione dei casi in garanzia ...... Pagina 215
Assistenza....Pagina 215
| Avvertenze e simboli impiegatiNelle presenti istruzioni d'uso sono utilizzati i seguenti simboli e avvertenze: | |
 | PERICOLO! Questo simbolo con la dicitura "PERICOLO" indica un pericolo con un livello alto di rischio che, se non viene evitato, provocherà lesioni gravi o la morte. |
 | AVVERTENZA! Questo simbolo con la parola "AVVERTENZA" indica un pericolo con un livello di rischio medio che, se non evitato, provocherà lesioni gravi o morte. |
  | ATTENZIONE! Questo simbolo con la dicitura "ATTENZIONE" indica un pericolo con un livello basso di rischio che, se non viene evitato, potrebbe provocare lesioni di entità minore o moderata.ATTENZIONE! Questo simbolo con la dicitura “ATTENZIONE” indica possibili danni materiali. Se non viene evitato, potrebbe risultare in danni materiali. |
 | NOTA: Questo simbolo con la dicitura “NOTA” fornisce ulteriori informazioni utili. |
 | Corrente continua/tensione |
 | “Qi” e il logo Qi sono marchi di fabbrica di Wireless Power Consortium (WPC). |
 | Questo simbolo indica che si devono osservare le istruzioni per l’uso prima dell’utilizzo del prodotto. |
 | Il marchio CE indica la conformità con le rilevanti direttive UE applicabili a questo prodotto. |
STAZIONE DI RICARICA
- Introduzione
Congratulazioni per l'acquisto del vostro nuovo prodotto. Avete optato per un prodotto di alta qualità. Le istruzioni d'uso sono parte integrante di questo prodotto. Esse contengono importanti avvertenze sulla sicurezza, l'impiego e lo smaltimento. Prima dell'utilizzo del prodotto, prendere conoscenza di tutte le istruzioni d'uso e delle avvertenze di sicurezza. Utilizzare il prodotto solo come descritto e per i campi di applicazione indicati. Consegnare tutte le documentazioni su questo prodotto quando viene ceduto a terzi.
●Usoconsigliato
La STAZIONE DI RICARICA (di seguito denominata "Prodotto") è un dispositivo elettronico informatico. Questo prodotto è adatto solo per la carica di dispositivi mobili che utilizzano tecnologia Qi. Non è possibile caricare altri dispositivi con il prodotto. Il prodotto è destinato solo ad uso privato e non ad uso commerciale. Il produttore non si assume alcuna responsabilità per danni derivanti da modifiche non autorizzate o uso improprio.
●Avvisi sui marchi
■ ® è USB marchio registrato di USB Implementers Forum, Inc.
■ "Qi" e il logo Qi sono marchi di fabbrica di Wireless Pow Consortium (WPC).
Il marchio e il nome commerciale TRONIC appartengono rispettivi proprietari.
- Tutti gli altri nomi e prodotti sono marchi di fabbrica o marchi di fabbrica registrati appartenenti ai relativi proprietari.
Note sulla sicurezza
Prima di utilizzare il prodotto, acquisire familiarità con tutte le istruzioni per la sicurezza e le istruzioni per l'uso. Quando si passa questo prodotto ad altri, includere anche tutti i documenti!
⚠ AVVERTENZA! PERICOLO DI MORTE E RISCHIO DI INCIDENTI PER BAMBINI!
⚠️ PERICOLO! RISCHIO DI SOFFOCAMENTO! Non lasciare i bambini incustoditi con il materiale di imballaggio, in quanto presenta un pericolo di soffocamento. I bambini spesso
sottovalutano i pericoli. Il materiale di imballaggio non è un giocattolo.
- Questo apparecchio può essere utilizzato da bambini a partire dagli 8 anni e persone con capacità fisiche, sensoriali o mentali ridotte o prive di esperienza e conoscenza, con la supervisione o l'istruzione per l'uso dell'apparecchio in modo sicuro e comprendendo i rischi che ne possono derivare. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere effettuate da parte dei bambini senza sorveglianza. Il prodotto non è un giocattolo.
ATTENZIONE! Danni materiali
- Controllare il prodotto prima di ogni utilizzo! Interrompere l'uso se vengono rilevati danni al prodotto o al cavo di collegamento!
-
Questo prodotto non contiene parti riparabili dall'utente.
■ Tenere il prodotto lontano da umidità, gocciolamento e spruzzi d'acqua!
Non collocare candele accese o altre fiamme libere sopra o accanto al prodotto.
In presenza di fumo, odore insolito o rumore, scollegare immediatamente il collegamento USB. -
Variazioni improvvisie di temperatura potrebbero causare condensa all'interno del prodotto. In tal caso, consentire al prodotto di acclimatarsi per un po' di tempo prima di riutilizzarlo per evitare cortocircuiti!
Non utilizzare il prodotto vicino a fonti di calore, ad es. radiatori o altri dispositivi che emettono calore!
Non gettare il prodotto nel fuoco e non esporlo a temperature elevate.
Non aprire il prodotto. Non dispone di parti interne che richiedono manutenzione.
Il prodotto non deve essere coperto durante il funzionamento, nessun oggetto estraneo può essere introdotto nel prodotto, nessun oggetto estraneo può trovarsi sulla superficie di carica Qi durante il funzionamento.
Il prodotto non deve mai essere caricato su PC o noteboo a causa dell'elevato consumo energetico.
ATTENZIONE! Interferenza radio
Non utilizzare il prodotto in aerei, ospedali, sale operator o nelle vicinanze di sistemi elettronici medici. I segnali wireless trasmessi possono influenzare il funzionamento di apparecchiature elettroniche sensibili.
■ Tenere il prodotto ad almeno 20 cm da pacemaker o defibrillatori cardiaci impiantati, poiché la funzionalità
dei pacemaker può essere influenzata dalla radiazione elettromagnetica.
■ Le onde radio emesse possono causare interferenze in caso di apparecchi acustici.
Non utilizzare il prodotto in prossimità di gas infiammabili o in atmosfere potenzialmente esplosive (ad es. nelle vernicerie), poiché le onde radio emesse possono provocare esplosioni o incendi.
La OWIM GmbH & Co KG non è responsabile di interferenze con apparecchi radio o televisivi causate da interventi non autorizzati sul prodotto. La OWIM GmbH & Co KG inoltre non si assume alcuna responsabilità per l'utilizzo o la sostituzione di cavi e prodotti non distribuiti da OWIM.
L'utente del prodotto è l'unico responsabile della rettifica delle anomalie causate da modifiche non autorizzate al prodotto e dalla sostituzione di tali prodotti modificati.
- Descrizione delle parti
Fare riferimento alle pagine pieghevoli.
1 Supporto base di carica per smartwatch
2 Coperchio base di carica per smartwatch
3 Superficie di carica Qi
202 IT
4 LED
5 Uscita USB tipo A
6 Presa di ingresso USB C
7 Spina USB tipo A
8 Cavo di carica USB
9 Spina USB tipo C
10 Istruzioni per l'uso
11 Uscita USB tipo A (per base di carica per smartwatch)
●Dati tecnici
Temperatura di esercizio: 5 - 35°C
Temperatura di conservazione: 0 - 45 °C
Umidità (senza condensa): 10 - 70%
Lunghezza del cavo
di carica USB: circa 1 m
Tensione/corrente in ingresso: 9 V ——, 3 A
Potenza in uscita per
superficie di carica Qi 3 : 10 W max*.
Tensione/corrente in uscita
USB tipo A 5 : 5 V , 1 A max.** ---
Tensione/corrente in uscita
USB tipo A (per base di carica
per smartwatch) 11 : 5 V = 1Δ max.**
Banda di frequenza: 114,54 -144,07 kHz
Max. potenza di
radiofrequenza trasmessa
(campo H): -20,55 dBuA/m a 10 m di
distanza
Distanza massima tra
l'area di carica Qi e il
dispositivo mobile: ≤ 5 mm
* i NOTA: Per ottenere la massima potenza di uscita di 10 W, è necessario utilizzare un adattatore USB con potenza in uscita di almeno 27 W. Tale adattatore USB non è fornito in dotazione. (È incluso solo il cavo di carica USB da tipo A a tipo C.)
**i NOTA: Uscita USB tipo A 5 e ingresso USB tipo A (per basse di carica per smartwatch) 11 corrente di uscita totale 1 A Max con entrambe le uscite in funzione.
Le specifiche e il design possono essere modificati senza preavviso.
- Contenuto della confezione
1 stazione di ricarica
1 cavo di carica USB
1 istruzioni per l'uso
●Prima dell'uso
i NOTA:
■ Prima dell'uso, verificare che il contenuto della confezione sia completo e non danneggiato!
■ Tutte le parti devono essere disimballate e il materiale di imballaggio deve essere rimosso completamente.
Se si notano danni o parti mancanti, contattare il rivendito di questo prodotto.
●Funzionamento
ATTENZIONE! Il prodotto non deve mai essere caricato su PC o notebook, a causa dell'elevato consumo energetico.
i NOTA:
Il prodotto supporta solo dispositivi con tecnologia wireless Qi.
Caricare il dispositivo con superficie di carica Qi 3
- Inserire la spina USB di tipo A 7 del cavo di carica USB 8 nella porta USB di un adattatore USB adatto (non incluso) e inserire la spina di tipo C USB 9 nella presa di ingresso di tipo C USB 6 del prodotto.
- Collegare l'adattatore USB (non incluso) in una presa di corrente facilmente accessibile.
- L'indicatore LED 4 si illumina in blu per circa due secondi quando il prodotto è in modalità standby e non vi è alcun dispositivo mobile sulla superficie di carica Qi 3.
- Posizionare il dispositivo mobile sulla superficie di carica Qi 3 . Assicurarsi che il centro del dispositivo sia allineato al centro della superficie di carica Qi. La carica inizia al contatto. L'indicatore LED 4 si illumina in blu quando la
carica è attiva sulla superficie di carica Qi 3.
Le coperture protettive del dispositivo mobile possono interferire con il processo di carica. In tal caso, il dispositivo mobile deve essere rimosso dalla copertura protettiva.
* i NOTA: La potenza di carica è fino a 10 W a seconda dell'adattatore di alimentazione utilizzato.
Stato LED 4
Il prodotto utilizza un indicatore LED per mostrare lo stato operativo:
| LED Stato | |
| Si illumina in blu per 2 secondi | Processo di avvio (fase di avvio) / Standby |
| Si illumina in blu Carica/Carica completa | |
| Rosso lampeggiante Ostruzione metallica | |
| Rosso acceso adattatore o cavo incompatibile collegato |

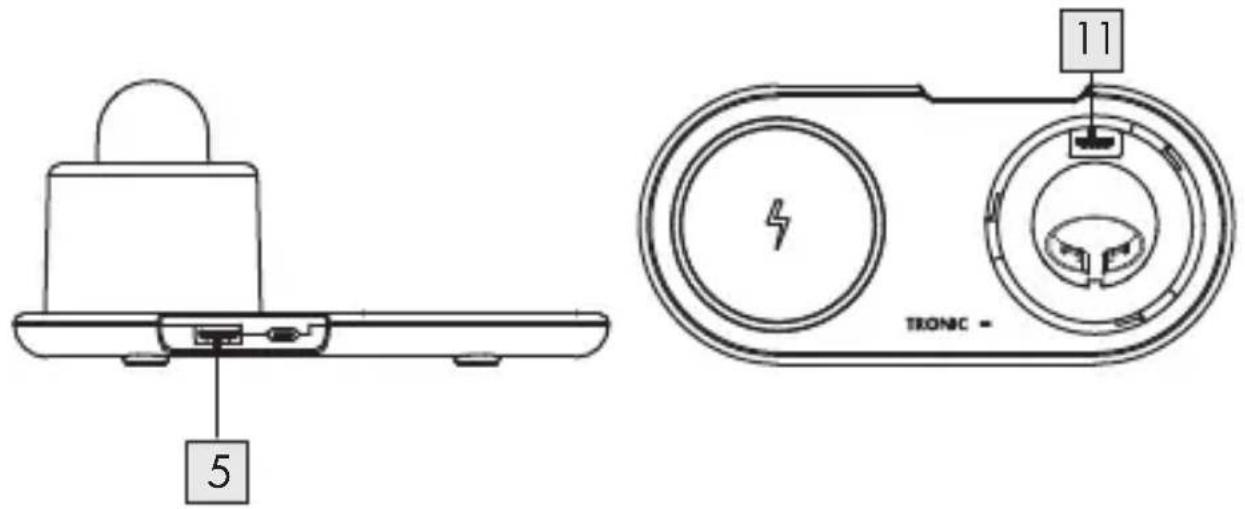

Utilizzo dell'uscita USB tipo A 5
Il caricatore ha due uscite USB tipo A (5 e 11). Quando si utilizzano contemporaneamente, il consumo totale di corrente di tutti i dispositivi collegati non deve superare 1 A.
L'uscita USB-A output 11 può essere utilizzata per caricare lo smartwatch come segue:
■ Sbloccare il copezichiotandolo in senso antiorario e rimuoverlo verso l'alto.
Collocare la base di carica dello smartwatch nel relativo supporto 1.
Avvolgere il cavo della base di carica intorno al relativo
supporto 1 e inserire la spina USB-A del cavo di carica dello smartphone nella porta USB-A 11.
Riporre il cope? chidoloccarlo ruotandolo in senso orario.
●Risoluzione dei problemi
Cosa si deve fare se il LED del prodotto non si accende durante il processo di avvio (fase di avvio)?
■ Controllare il collegamento del cavo USB tra l'adattatore USB (non incluso) e il prodotto. Il cavo USB deve essere inserito saldamente.
■ Controllare il collegamento tra la presa di rete e l'adattato USB (non incluso).
In alternativa, l'utente deve utilizzare un'altra presa di corrente.
Cosa si deve fare se il dispositivo mobile non si carica?
■ Verificare che il dispositivo mobile sia dotato della tecnologia di carica wireless Qi.
■ Controllare che il dispositivo mobile sia posizionato orizzontalmente nella posizione centrale della base di carica.
- Verificare che nessun oggetto estraneo ostruisca la carica.
- Controllare se il dispositivo mobile è stato rimosso dalla copertura protettiva.
Cosa si deve fare se l'indicatore LED lampeggia in rosso?
Ciò indica il verificarsi di una ostruzione metallica.
■ Scollegare immediatamente il collegamento USB.
- Verificare che nessun oggetto estraneo ostruisca la carica.
■ Lasciare raffreddare il prodotto per qualche istante e utilizzarlo di nuovo
Cosa si deve fare se l'indicatore LED si accende in rosso?
- Ciò indica che è collegato un adattatore o un cavo incompatibile.
■ Scollegare immediatamente. - Scegliere l'adattatore appropriato, controllare il manuale dell'adattatore e assicurarsi che possa essere utilizzato con questo prodotto.
Utilizzare il cavo USB fornito per il collegamento al prodotto.
●Conservazione dopo l'utilizzo
Conservare il prodotto in un luogo asciutto al chiuso, lontano dalla luce solare diretta, preferibilmente nella sua confezione originale.
●Pulizia
- Questo prodotto non dispone di parti interne che richiedc manutenzione. La penetrazione di umidità all'interno del prodotto potrebbe causare danni.
Assicurarsi di impedire la penetrazione di umidità nel prodotto durante la pulizia per evitare danni irreparabili sul prodotto.
Non utilizzare detergenti abrasivi, a base di solventi o aggressivi. Potrebbero danneggiare la superficie del prodotto.
Pulire il prodotto solo con un panno leggermente umido e un detergente neutro.
●Smaltimento
Imballaggio:
L'imballaggio è composto da materiali ecologici che possono essere smaltiti presso i siti di raccolta locali per il riciclo.
Osservare l'identificazione dei materiali di imballaggio per lo smaltimento differenziato, i quali sono contrassegnati da abbreviazioni (a) e da numeri (b) con il seguente significato: 1-7: plastiche / 20-22: carta e cartone / 80-98: materiali compositi.
Prodotto:
Informarsi presso l'amministrazione comunale o locale circa le possibilità di smaltimento del prodotto usato.
Il simbolo a lato, raffigurante un bidone dei rifiuti su ruote barrato, indica che il presente apparecchio è soggetto alla direttiva 2012/19/UE. Tale direttiva stabilisce che, finita la sua vita utile, questo apparecchio non debba essere smaltito con la normale spazzatura domestica, bensì debba essere consegnato a centri di raccolta appositi, a centri per il riciclaggio o a impianti per lo smaltimento dei rifiuti.
Tale smaltimento è gratuito.
Rispettare l'ambiente e smaltire il prodotto in maniera corretta.
Il prodotto è riciclabile, è soggetto alla responsabilità estesa del produttore e va riciclato separatamente.
●Dichiarazione di conformità UE semplificata
Con la presente, OWIM GmbH & Co. KG, Stiftsbergstraße 1, 74167 Neckarsulm, GERMANIA, dichiara che il prodotto STAZIONE DI RICARICA HG07442A / HG07442B è conforme alle Direttive 2014/53/UE e 2011/65/UE.
Il testo completo della Dichiarazione di conformità UE è reperibile al seguente indirizzo internet: www.owim.com
●Garanzia e assistenza
●Garanzia
Il prodotto è stato prodotto secondo severe direttive di qualità e controllato con premura prima della consegna. In caso di difetti del prodotto, l'acquirente può far valere i propri diritti legali nei confronti del venditore. Questi diritti legali non vengono limitati in alcun modo dalla garanzia di seguito riportata.
Questo prodotto è garantito per 3 anni a partire dalla data di acquisto. Il termine di garanzia ha inizio a partire dalla data di acquisto. Conservare lo scontrino di acquisto originale in buone condizioni. Questo documento servirà a documentare l'avvenuto acquisto.
Il prodotto da Lei acquistato dà diritto ad una garanzia di 3 anni a partire dalla data di acquisto. La presente garanzia decade nel caso di danneggiamento del prodotto, di utilizzo o di manutenzione inadeguati.
La prestazione di garanzia vale sia per difetti di materiale che per difetti di fabbricazione. La presente garanzia non si estende a parti del prodotto soggette a normale usura e che possono essere identificate, pertanto, come parti soggette a usura (p. es., le batterie), né a danni su parti staccabili, come interruttore, batterie o simili, realizzate in vetro.
●Gestione dei casi in garanzia
Per garantire un rapido disbrigo delle proprie pratiche, seguire le istruzioni seguenti:
Per ogni richiesta si prega di conservare lo scontrino e il codice dell'articolo (IAN 386222_2110) come prova d'acquisto.
Il numero d'articolo può essere dedotto dalla targhetta, da un'incisione, dal frontespizio delle istruzioni (in basso a sinistra) oppure dall'adesivo applicato sul retro o sul lato inferiore.
In caso di disfunzioni o avarie, contattare innanzitutto i partner di assistenza elencati di seguito telefonicamente oppure via e-mail.
Si può inviare il prodotto ritenuto difettoso all'indirizzo del centro di assistenza indicato con spedizione esente da affrancatura, completo del documento di acquisto (scontrino) e della descrizione del difetto, specificando anche quando tale difetto si è verificato.
Assistenza
Assistenzaltalia
Tel.: 800 790789
E-Mail: owim@lidl.it
