HASZNÁLATI ÚTMUTATÓ IB 740 Adv Kärcher

A készülék első használata előtt olvassa el ezt az eredeti használati utasítást, ez alapján járjon el és tartsa meg a későbbi használatra vagy a következő tulajdonos számára.

Tartalomjegyzék

Környezetvédelem ..... HU .. 1

Biztonsági tanácsok ..... HU .. 1

Rendeltetésszerű használat HU .. 2

Funkció....HU..2

Kezelési elemek ..... HU .. 2

Üzembevétel. . . . . . . . . . HU .. 3

Használat....HU..4

Üzemen kívül helyezés.... HU .. 6

Szállítás HU .. 6

Tárolás ..... HU .. 6

Ápolás és karbantartás.... HU .. 6

Segítség üzemzavar esetén HU .. 7

Müszaki adatok. . . . . . . . HU .. 9

Tartozékok ..... HU . 10

Garancia . . . . . . . . . . . . . HU . 10

EU konformitási nyiltakozat HU . 10

Környezetvédelem

	A csomagolóanyagok újra-hasznosíthatók. Ne dobja a csomagolóanyagokat a háztartási szemétbe, hanem gondoskodjék azok újrahasznosításról.
	A régi készülékek értékes újra-hasznosítható anyagokat tartalmaznak, amelyeket tanácsos újra felhasználni. Szárazelemek, olaj és hasonló anyagok ne kerüljenek a természetbe. Ezért a régi készülékeket az arra alkalmas gyűjtőrendszerek igénybevé-telével ártalmatlanítsa!

Megjegyzések a tartalmazott anyagokkal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anyagokkal kapcsolatosan a következő címen talál:

A készüléket csak olyan személynek szabad kezelni, aki elolvasta ez a használati utasítást és azt meg is értette. Különösen ügyelni kell minden biztonsági utasításra.

→ Jelen használati utasítást úgy kell tárolni, hogy a kezelő számára bármikor rendelkezésre álljon.

Veszély fokozatok

⚠️Balesetveszély

Azonnal fenyegető veszély, amely súlyos testi sérüléshez vagy halálhoz vezet.

Figyelem!

Esetlegesen veszélyes helyzet, amely súlyos testi sérüléshez vagy halálhoz vezethet.

Vigyázat

Esetlegesen veszélyes helyzet, amely könnyű sérüléshez vagy kárhoz vezethet.

Szimbólumok a készüléken

Sérülésveszély röpködő szárazjég pelletek által. A szórópisztolyt ne irányítsa személyekre. Harmadik személyeket a használati helyről el kell küldeni és az üzem alatt távol kell tartani (pl. kordonnal).

Üzem alatt ne nyúljon a szórófejhez vagy a szárazjég sugárba.

⚠️Balesetveszély

Fulladásveszély széndioxid által. A száraz-jég pelletek szilárd széndioxidból állnak. A készülék üzeme esetén növekszik a levegő széndioxid tartalma a munkahelyen. A munkahelyet megfelelően szellőztetni kell, adott esetben használjon riasztó berendezést. Magas széndioxid tartalom jele a levegőben:

• 3...5%: fejfájás, gyors légzésszám.
• 7...10%: fejfájás, hányinger, esetleg eszméletvesztés.

Ezen jelek fellépésekor azonnal állítsa le a készüléket és menjen a friss levegőre, mielőtt folytatja a munkát javítsa a szellőzést vagy használjon légzőkészüléket.

A széndioxid nehezebb mint a levegő, és szük helyiségekben, mélyebben lévő helyiségekben vagy zárt tartályokban összegyűlik.

Ügyeljen a munkahely megfelelő szellőzésére.

Vegye figyelembe a szárazjég gyártójának biztonsági adatlapját.

⚠ Veszély

Sérülésveszély elektrosztatikus kisülés által, rongálódásveszély az elektronikus részegységek számára. A tisztítási eljárás során a tisztítandó tárgy elektromosan feltöltődhet. A tisztítandó tárgyat elektromosan földelje és a földelést a teljes tisztítási eljárás alatt tartsa fenn.

⚠ Veszély

Sérülésveszély áramütés által. A vezérlő-szekrény kinyitása előtt húzza ki a hálózati dugót a dugaljból.

⚠️ Veszély

Fagyási sérülések veszélye áll fenn. A szárazjég hőmérséklete -79 °C. A szárazjeget és a készülék hideg alkatrészeit soha ne fogja meg védelem nélkül.

⚠ Veszély

Sérülésveszély röpködő szárazjég pelletek vagy szennydarabkák által. Jól záró védő-szemüveget viseljen.

Halláskárosodás veszélye. Fülvédőt kell viselni.

⚠ Veszély

Sérülésveszély röpködő szárazjég pelletek vagy szennydarabkák által.

Az EN 511 előírásnak megfelelő védőkesztyűt és hosszú ujjú ruházatot viseljen.

⚠️ Veszély

Sérülésveszély áramütés által. A vezérlő-szekrény kinyitása előtt húzza ki a hálózati dugót a dugaljból.

Általános biztonsági előírások

⚠ Veszély

Sérülésveszély véletlenül beinduló készülék által. Minden munka előtt a készüléken húzza ki a hálózati csatlakozót a dugaljból.

⚠ Veszély

Fagyási sérülések veszélye szárazjég vagy a készülék hideg alkatrészei által. A készüléken történő munka előtt viseljen hideggel szembeni védőruházatot vagy távolítsa el a szárazjeget és hagyja felmelegedni a készüléket.

A szárazjeget soha nem vegye a szájába.

⚠Figyelmeztetés

Balesetveszély a szórópisztoly visszalökö ereje által. A szórópisztoly indítókarjának meghúzása előtt keressen egy biztos állóhelyet és fogja jól a szórópisztolyt.

⚠ Veszély

Sérülésveszély röpködő tárgyak által. Könnyű tisztítandó tárgyakat rögzíteni kell annak érdekében, hogy a szárazjég sugár ne sodorja el.

Figyelem!

A készüléket ne használja, ha hatótávolságon belül más személyek is tartózkodnak, kivéve ha védőruházatot viselnek.

A készüléket nem szabad használni, ha a csatlakozóvezeték vagy a készülék fontos részei sérültek, pl. a biztonsági berendezések, szóróanyag tömlő, kézi szórópisztoly. Zúzódásveszély az adagolóberendezés által. A szárazjég tartály védőburkolatának eltávolítása előtt minden képpen húzza ki a készülék hálózati csatlakozóját a dugaljból.

Előírások és irányelvek

Ezen berendezés üzemeltetéséhez Németországban a következő előírások és irányelvek érvényesek (beszerezhető Carl Heymanns Verlag Kg, Luxemburger Straße 449, 50939 Köln):

– BGV D 26 Szórómunkák
– Elvégzési utasítás a BGV D 26-hoz
– BGR 117 Munka szük helyiségekben
– BGR 189 Védőruházat használata
– BGR 195 Védőkesztyű használata
– BGR 500 Munka magasnyomású tisztítógépekkel
– BGI 534 Munka szük helyiségekben
– BGI 836 Gáz vészjelző

Biztonsági berendezések

Vész-Ki kapcsoló

Ha megnyomják a Vész-Ki gombot, a szá-razjég adagolás leáll és a szórófejböl kijövő levegőáramlat megszakad.

Kikapcsolás vészhelyzetben

→ Engedje el a szórópisztoly karját.
→ Nyomja meg a Vész-Ki kapcsolót.

A szárazjég adagolás leáll és a szórófejből kijövő levegőáramlat megszakad.

→ A sürített levegő ellátását megszakítani.

Rendeltetésszerű használat

A készülék szennyeződések levegősugár által gyorsított szárazjég pelletekkel történő eltávolítására szolgál.

A készüléket nem szabad robbanásveszélyes környezetben üzemeltetni.

Szóróanyagként csak szárazjég pelleteket szabad használni. Más szóróanyag használata a készülék rongálódásához vezethet.

Funkció

A sürített levegő egy nyomásszabályozó szelepen keresztül jut el a szórópisztolyhoz. A szórópisztoly karjának működtetésekor a szelep kinyílik és a levegősugár kilép a szórópisztolyból. Ezen kívül az adagoló berendezésen keresztül szárazjég pelleteket is adagol a levegősugárhoz. Az „IB 7/40 Advanced“ készülék változatnál a hozzáadagolás a szórópisztolynál kikapcsolható. A szárazjég pelletek nekiütődnek a tisztítandó felületnek és eltávolítják a szennyeződést. A -79 °C fok hideg szárazjég pelletek által további höfeszültség keletkezik a szennyeződés és a tisztítandó tárgy között, amely szintén segít a szenny oldásában. Továbbá a szárazjég nekiütközéskor azonnal gáz alakú széndioxiddá válik és így 700-szoros térfogatot igényel. A szárazjég által átitatott szenny ezáltal szétrobban.

A szóróüzem alatt a szárazjég tartályban egy rázógép gondoskodik a szárazjég pelletek folyamatos utáncsúszásáról.

Kezelési elemek

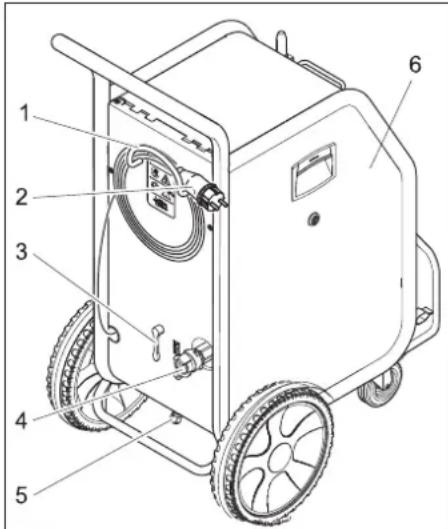

Készülék

2 Szárazjég tartály fedele

3 A szórópisztoly tartója

4 Tartozékok tartó rekesze

5 Kezelőpult

6 Vezérlökábel csatlakozója

7 Földelő kötél kapoccsal (csak IB 7/40 Advanced esetén, IB 7/40 Classic esetén opcionális)

8 Szóróanyag tömlő csatlakozója

9 Vezető görgő rögzítőfékkel

10 Szállítófogantyú, ütközés védőkengyel

11 Szárazjég leeresztő nyílás, a tartály ki- ürítéséhez

2 Hálózati kábel hálózati csatlakozóval

3 Nyomáscsökkentő szelep, a vízleválasztó kondenzátum leeresztése

4 Sürített levegő csatlakozás

5 Kondenzátum leeresztése

6 F1 biztosíték, az oldalburkolat alatt

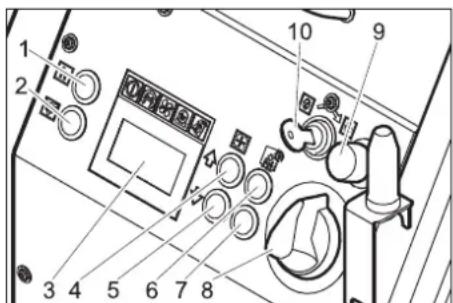

Kezelőpult

1 Statisztika, számláló visszaállítása gomb
2 Szárazjég tartály kiürítése gomb
3 Display
4 Szórónyomás növelése gomb
5 Szórónyomás csökkentése gomb
6 Szárazjég adagolás növelése gomb
7 Szárazjég adagolás csökkentése gomb
8 Készülékkapcsoló
9 Vész-Ki kapcsoló
10 Kulcsos kapcsoló

Kijelző

1 2 3 4 5 6

1 Vezérlőfeszültség kontroll lámpája zöld: Vezérlőfeszültség rendben piros: Vezérlőfeszültség alacsony sárga: szárazjég tartály kiürítése aktív
2 Vész-Ki kontroll lámpa piros: Vész-Ki kapcsoló megnyomva zöld: Vész-Ki kapcsoló nincs meg- nyomva
3 Sürített levegő kontroll lámpája zöld: nyomás rendben narancs: a kiválasztott szórónyomást nem éri el piros: a nyomás túl alacsony (0,15 MPa/1,5 bar alatt)
4 Adagoló berendezés kontroll lámpája zöld: hajtómű rendben piros: üzemzavar a hajtóműben
5 Szórópisztoly kontroll lámpája zöld: szórópisztoly rendben narancs: a szórópisztoly karját bekap- csolás alatt működtették piros: A szórópisztoly ki van húzva vagy a vezérlőkábel sérült
6 Kijelző mező

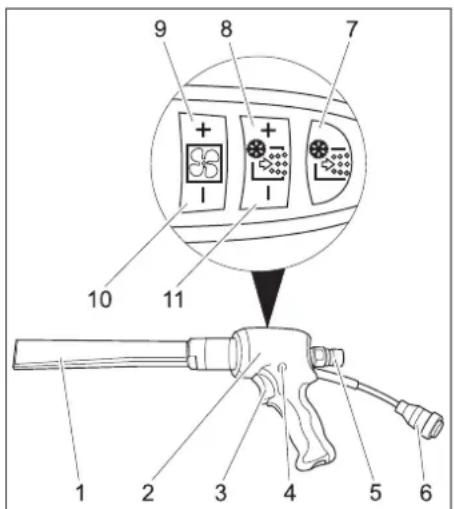

Szóró berendezés

1 Fúvóka
2 Szórópisztoly
3 Kar
4 Biztosíték gomb
5 Szóróanyag tömlő csatlakozója

6 Vezérlőkábel csatlakozója

Csak IB 7/40 Advanced esetén:

7 Szárazjég adagolás Be/Ki gombja Pirosan világít kikapcsolt szárazjég adagolás mellett
8 Szárazjég adagolás növelése gomb
9 Szórónyomás növelése gomb
10 Szórónyomás csökkentése gomb
11 Szárazjég adagolás csökkentése gomb

Üzembevétel

⚠️Balesetveszély

Sérülésveszély röpködő szárazjég pelletek által.

A készülék előkészítése esetén minden részegység, különösen a szóróanyag tömlő rendeltetésszerű állapotát ellenőrizni kell. A megrongálódott részegységeket hibátlanra kell cserélni.

A szennyezett részegységeket tisztítsa meg és rendeltetésszerű működésüket el-lenőrizze.

→ A készüléket vízszintes, sík felületen állítsa le és a kormánygörgők rögzítőfékjével rögzítse.
→ A szóróanyag tömlőt kösse össze a ké- szülékkel és biztosítsa.
→ A szóróanyag tömlőt kösse össze a szórópisztollyal és biztosítsa.
→ A vezérlőkábelt kösse össze a készülékkel.
→ A vezérlőkábelt kösse össze a szóró- pisztollyal.

Szórófejek

Tudnivaló

A szórófej kiválasztása a tisztítandó tárgy alapanyagától és szennyeződésétől függ. Minden fúvókát szerszám nélkül kell felcsavarni a szórópisztoly menetére. A fúvókán található kulcsfelületek a beragadt fúvókák kioldására szolgálnak egy villáskulcs segítségével.

⚠️Balesetveszély

Sérülésveszély véletlenül beinduló készülék által. A fúvóka cseréje előtt a készüléket kikapcsolni.

Figyelem!

Sérülésveszély a hideg fúvóka megérintése által. A fúvókát megérintés előtt hagyja felmelegedni vagy viseljen védőkesztyűt.

Vigyázat

Hideghegesztés veszélye. A szórófej menetét felszerelés előtt a mellékelt zsírral be kell kenni.

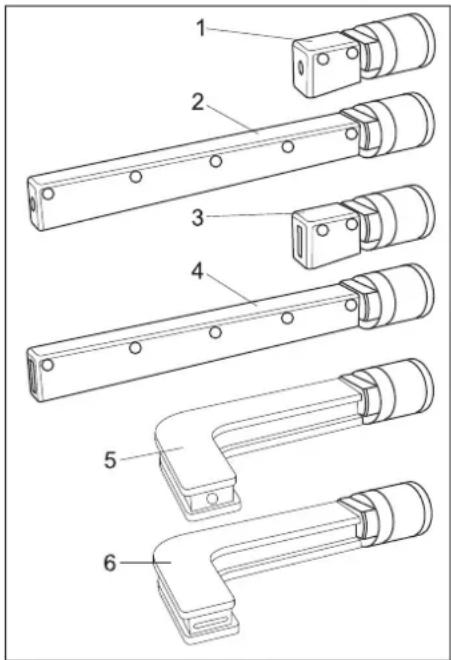

Sugár szórófejek

A mellékelt lapos sugarú szórófej mellett további lapos- és kerek sugarú szórófejek állnak tartozékként rendelkezésre különböző kivitelben.

1 Kerek sugarú szórófej, rövid
2 Kerek sugarú szórófej, hosszú
3 Lapos sugarú szórófej, rövid
4 Lapos sugarú szórófej, hosszú, a szállítási terjedelem része
5 Kerek sugarú szórófej, hajlított, gumi-betéttel
6 Lapos sugarú szórófej, hajlított, gumi-betéttel
→ A szórófejet a szórópisztoly menet-támasztékára felhelyezni és kézzel meghúzni.

Scrambler (tartozék)

A scrambler feldarabolja a szárazjég pelle- teket, a szórópisztoly és a szórófej között kell felszerelni.

A 4-lyukú lemez beállítása a scramblerben határozza meg a feldarabolás fokát.

Feldarabolás fokának kiválasztása:

→ Csavarzatot lecsavarni.
→ A tárat a lyukaslemezzel kivenni.

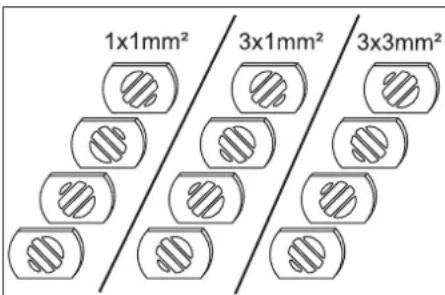

1x1mm² 3x1mm² 3x3mm²

→ A lyukaslemezt a fent látható módon a tárba behelyezni (3 lehetőség). Az ábrán megadott méret az átbocsátási nyílás nagyságára vonatkozik.
→ A tárat a lyukaslemezzel a scramblerbe behelyezni.
→ Csavarja fel és húzza meg a csavarza-tot.

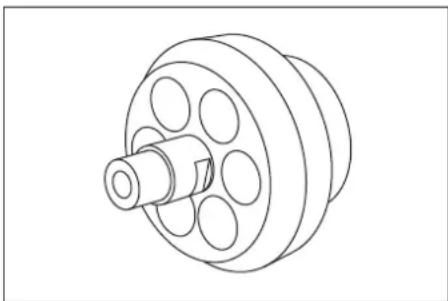

Szórófej hosszabbítás (tartozék)

A szórópisztoly és a szórófej között hos- szabbítót lehet behelyezni.

A fogantyút a hosszabbítóra lehet rögzíteni.

Munkavilágítás (tartozék)

A munkavilágítást a szórópisztoly és a szórófej között kell felhelyezni. Be- és kikapcsolása a „Kezelés/Alapbeállítások“ fejezetben van leírva.

Sürített levegő csatlakoztatása

Tudnivaló

A zavartalan üzem érdekében a sürített levegőnek alacsony páratartalommal (maximum 5% relativ páratartalom, harmatpont 0°C alatt) kell rendelkezni. A sürített levegőnek olajtól, szennytől és idegen testtől mentenek kell lenni.

A sürített levegőnek száraznak és olajtól mentesnek kell lennie, a kompresszor után egy utóhütót és egy leválasztót kell kapcsolni.

→ Nyomáscsökkentő szelepet bezárni. → A sürített levegő táplálóvezetéket a ké- szülék sürített levegő csatlakozásához csatlakoztatni.

Az 1 MPa (10 bar) megengedett maximális ellátási nyomást nem szabad túllépni.

Hálózati csatlakozás létrehozása

⚠️Balesetveszély

Sérülésveszély áramütés által.

A használt dugaljakat villanyszerelőnek kell felszerelni és meg kell felelnie az IEC 60364-1-nek.

A készüléket csak földelt áramellátáshoz szabad csatlakoztatni.

A használt dugaljinak könnyen elérhetőnek kell lennie és a padlótól 0,6 m és 1,9 m közötti magasságban kell lennie.

A használt dugaljnak a kezelő látómezejében kell lennie.

A készüléket egy B típusú, 30 mA-es FI vé-dőkapcsolóval kell védeni.

Minden üzem előtt ellenőrizze, hogy nem sérült-e a készülék hálózati dugós csatlakozóvezetéke. A készüléket sérült kábellel

ne helyezze üzembe. A sérült kábelt villamos szakemberrel cseréltesse ki. A hosszabbító kábelnek IPX4 védelemmel kell rendelkezni és a kábel kivitelnek legalább a H 07 RN-F 3G1, 5-nek kell megfelelni.

→ Dugja be a hálózati dugót a dugaljba.

Használat

Szárazjég betöltése

⚠️Balesetveszély

Fagyási sérülések veszélye áll fenn. A szárazjég hőmérséklete -79 °C. A szárazjeget és a készülék hideg alkatrészeit soha ne fogja meg védelem nélkül. Védőszemüveget és védőruházatot viselni.

→ Nyissa ki a szárazjég tartály fedelét.
→ Ellenőrizze a szárazjég tartályt idegen testre és kondenzátumra, az idegen testet és a kondenzátumot távolítsa el.
→ A szárazjég pelleteket töltse a tartályba.

Vigyázat

A készülék rongálódásveszélye áll fenn. Szóróanyagként csak szárazjég pelleteket szabad használni. Más szóróanyag használata a garancia elvesztéséhez vezet.

→ Zárja le a szárazjég tartály fedelét.

Tudnivaló

Az olvadt szárazjég pelletek általi rongálódások elkerülése érdekében, ajánlott a szárazjég tartály tartalmát egészen elhasználni, mielőtt új szárazjeget tölt bele. Hos- szabb munkamegszakítások előtt a készüléket addig működtesse, amíg a szá- razjég tartály kiürül vagy a tartályt a száraz- jég kiürítése funkció segítségével ürítse ki.

Beállítások

Megjegyzés

A beállítások a tisztítandó tárgy alapanya-gától és szennyeződésétől függnek.

→ A Vész-Ki kapcsolót forgatással oldja ki.
→ Állítsa a készülékkapcsolót „I“-re.
→ A kulcsos kapcsolót az órajárás irányá ban elfordítani
→ A szórónyomást a szórónyomás növelése/csökkentése gombbal beállítani.

Megjegyzés

Minél magasabb a beállított szórónyomás, annál magasabb (agresszívabb) a tisztító-hatás.

→ A szárazjég adagolást a szárazjég adagolás növelése/csökkentése gombbal beállítani.
→ A kulcsos kapcsolót az óra járásával e lentétesen elfordítani és a kulcsot ki-húzni.

A kulcslyuk automatikus elzárása megakadályozza az üzem alatti szennyeződést.

Kihúzott kulcs esetén a készülék a beállítások elállítása és a statisztikai értékek visszaállítása ellen védett.

Üzem

→ Karbantartási munkákat „Naponta üzemkezdés előtt“ elvégezni (lásd „Ápolás és karbantartás“ részt).

⚠️Balesetveszély

Sérülésveszély röpködő szárazjég pelletek által. A szórópisztolyt ne irányítsa személyekre. Harmadik személyeket a használati helyről el kell küldeni és az üzem alatt távol kell tartani (pl. kordonnal).

Üzem alatt ne nyúljon a szórófej nyílásába vagy a szárazjég sugárba.

A szórópisztoly és a szóróanyag tömlő, valamint a szóróanyag tömlő és a készülék közötti összekötés szétválasztása előtt mindenképpen zárja el a sürített levegő ellátást, a készüléket nyomástalanítsa és a hálózati dugót húzza ki a dugaljból.

→ Üzem alatt zárja le a munkaterületet, személyek belépésének megakadályozására.

⚠️Balesetveszély

Fulladásveszély széndioxid által. A szárazjég pelletek szilárd széndioxidból állnak. A készülék üzeme esetén növekszik a levegő széndioxid tartalma a munkahelyen. A munkahelyet megfelelően szellőztetni kell, adott esetben használjon riasztó berendezést. Magas széndioxid tartalom jele a levegőben:

– 3...5%: fejfájás, gyors légzésszám.
- 7...10%: fejfájás, hányinger, esetleg eszméletvesztés.

Ezen jelek fellépésekor azonnal állítsa le a készüléket és menjen a friss levegőre, mielőtt folytatja a munkát javítsa a szellőzést vagy használjon légzőkészüléket.

Vegye figyelembe a szárazjég gyártójának biztonsági adatlapját.

⚠️Balesetveszély

Egészségkárosító anyagok miatti veszély. Ha üzem alatt egészségre ártalmas porok keletkezhetnek, akkor a munkák előtt megfelelő biztonsági intézkedéseket kell végrehajtani.

⚠️Balesetveszély

Robbanásveszély!

Ne dolgozzon egyszerre könnyüfém és vas tartalmú alkatrészeken.

Ha felváltva dolgozik könnyűfém és vas tartalmú alkatrészeken, akkor a munkahelyet és a leszívó berendezést a másik anyagon dolgozás előtt meg kell tisztítani.

→ Szük helyiségben történő munka esetén biztosítsa a megfelelő szellőzést, hogy a helyiség széndioxid koncentrációja a veszélyes érték alatt maradjon.
→ A tisztítandó tárgyat adott esetben rögzítse.

⚠ Veszély

Sérülésveszély elektrosztatikus kisülés által, rongálódásveszély az elektronikus részegységek számára. A tisztítási eljárás során a tisztítandó tárgy elektromosan feltöltődhet. A tisztítandó tárgyat elektromosan földelje és a földelést a teljes tisztítási eljárás alatt tartsa fenn.

Figyelem!

Rongálódásveszély a szárazjég tartályra eső idegen testek által. Üzem alatt tartsa zárva a szárazjég tartály fedelét.

→ A földelő kötelet (csak IB 7/40 Advanced esetén) elektromos vezetővel kösse össze a tisztítandó tárggyal vagy a tisztítandó tárgyat más módon földelje.
→ Viseljen védöruházatot, védőkesztyűt, jól záró védőszemüveget és fülvédőt.
→ A sürített levegő ellátást bekapcsolni.
→ A Vész-Ki kapcsolót forgatással oldja ki.
→ Válasszon biztos helyet és vegyen fel biztonságos testtartást, annak érdekében, hogy a kézi szórópisztoly visszalökő ereje által ne veszítse el egyensúlyát.

A hátralökés hirtelen bekövetkezésének elkerülése érdekében, a szórónyomás lassú emelkedését be lehet állítani (lásd a „Kezelés/Alapbeállítások“ fejezetben a Finom indítás menüpontot).

→ Nyomja be a szórópisztoly biztosítógombját.
→ A szárazjég sugarat a szórópisztoly karjának működtetésével aktiválja és végezze el a tisztítást.

Tudnivaló

Az IB 7/40 Advanced készülék változatnál a szárazjég pelletek hozzáadását a szárazjég adagolás Be/Ki gombjával a szórópisztolyon be- és ki lehet kapcsolni. Kikapcsolt adagolás mellett a gomb pirosan világít, a kijelzőn „Ice off“ jelenik meg.

Továbbá azIB 7/40 Advanced készülék változatnál a szórónyomást és a szárazjég mennyiséget a szórópisztolyon lehet beállítani.

⚠Figyelmeztetés

Rongálódásveszély az adagoló berendezés szármára szenny által. Szórási üzem esetén a szárazjég tartály fedelét hagyja zárva, hogy megakadályozza a leszedett szenny bekerülését.

Kikapcsolás vészhelyzetben

→ Engedje el a szórópisztoly karját.
→ Nyomja meg a Vész-Ki kapcsolót.

A szárazjég adagolás leáll és a szórófejből kijövő levegőáramlat megszakad.

→ A sürített levegő ellátását megszakítani.

Üzembe helyezés Vész-Ki után

→ A Vész-Ki kapcsolót forgatással oldja ki.

A használat megszakítása

→ Engedje el a szórópisztoly karját.
→ Üzemszünetek esetén a szórópisztolyt a készülék tartójába lehet helyezni.

Tudnivaló

Hosszabb üzem megszakítások esetén a szárazjég pelletek a szárazjég tartályban elolvadhatnak. Az üzemet lehetőleg ne szakítsa meg 20 percnél tovább. Hosszabb megszakítások esetén ürítse ki a szárazjég tartályt.

Kondenzátum leeresztése

A vízleválasztó megtisztítja a készülékbe jutó sűrített levegőt. Ezáltal kondenzátum gyűlik össze a vízleválasztóban, amelyet időről időre ki kell üríteni.

→ A felfogó tartályt helyezze a kondenzátum leeresztése alá.
→ A nyomáscsökkentő szelepet lassan nyissa ki és várjon, amíg a kondenzátum eltávozott a készülékből.

Tudnivaló

A környezet védelme érdekében a kondenzátumot környezetbarát módon távolítsa el.

Statisztika funkció

Értékek lehívása

→ Állítsa a készülékkapcsolót „I“-re. → Nyomja meg röviden a statisztika gombot, az üzem idejét jelzi ki.

t: Az üzem ideje az utolsó visszaállítás óta.

T: Teljes üzemidő

→ Nyomja meg röviden a statisztika gombot, a felhasznált szárazjég mennyisé-gét jelzi ki.

m: A szárazjég mennyiség az utolsó visszaállítás óta.

M: Teljes szárazjég mennyiség.

→ Nyomja meg röviden a statisztika gombot, az átlagos szárazjég felhasználást jelzi ki.

q: Átlagos szárazjég felhasználás az utolsó visszaállítás óta.

Q: Teljes átlagos szárazjég felhasználás.

Értékek visszaállítása

→ A kulcsos kapcsolót az órajárás irányában elfordítani
→ A statisztika gombot 4 másodpercig nyomja.

Tudnivaló

A teljes értékeket nem lehet törölni.

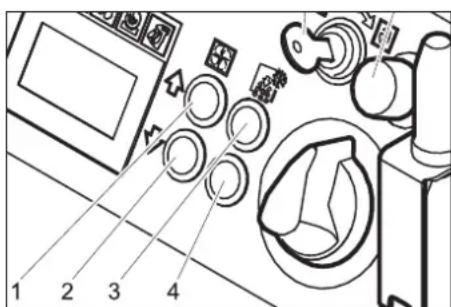

Alap beállítások

→ A szórónyomás növelése és a szórónyomás csökkentése gombokat egy-szerre megnyomni és nyomva tartani, a kulcsos kapcsolót az óra járásával megegyezően elfordítani.

Az alapbeállítások üzemmódban a gomboknak a következő funkciója van:

1 2 3 4

1 Érték növelése
2 Érték csökkentése
3 Menüpont fel
4 Menüpont le

Menüpont	Beállítási tartomány	Leírás
Softstart	0, 1, 2, 3, 4, 5 má-sodperc	Finom beindítás, a kivá-lasztott szórónyomás el-érésének ideje
T_Dump	1, 2, 3, 4, 5 perc	A szárazjég kiúritési fo-lyamatának időtartama
Language	metrikus, imperiális	Mértékegységek metrikus: kg/h, MPa imperiális: lbs, psi
Lighting	ON/OFF Szórófej világítás (opci-onális) be-/kikapcsolása
Demo-Mode	ON/OFF Bemutató üzemmód: A kezelést szimulálja, a sűrített levegő- és a szá-razjég adagolás le van zárva.

Alapbeállítások befejezése

→ A kulcsos kapcsolót az óra járásával el- lenkező irányban fordítsa el.

Üzemen kívül helyezés

⚠️Balesetveszély

Fagyási sérülések veszélye áll fenn. A szárazjég hőmérséklete -79 °C. A szárazjeget és a készülék hideg alkatrészeit soha ne fogja meg védelem nélkül. Védőszemüveget és védőruházatot viselni.

⚠️Balesetveszély

Sérülésveszély röpködő szárazjég pelletek által. A szórópisztolyt ne irányítsa személyekre. Harmadik személyeket a használati helyröl el kell küldeni és az üzem alatt távol kell tartani (pl. kordonnal).

→ A sürített levegő ellátást zárja el.
→ A felfogó tartályt helyezze a kondenzátum leeresztése alá.
→ A nyomáscsökkentő szelepet lassan nyissa ki és várjon, amíg a kondenzátum és a sűrített levegő eltávozott a készülékböl.
→ A felfogó edényt helyezze a szárazjég leeresztő alá.
→ Nyomja meg a szárazjég tartály kiürítése gombot és várjon, amíg a szárazjég tartály kiürül.

A szárazjég leeresztés leáll az előre megadott idő után (lásd „Alapbeállítások“).

Szükség esetén nyomja meg többször a szárazjég leeresztése gombot.

Tudnivaló

A környezet védelme érdekében a kondenzátumot környezetbarát módon távolítsa el.

→ Állítsa „0/OFF“-ra a készülékkapcsolót.
→ Válassza le a készüléket a sürített levegő táplálóvezetékről.
→ Húzza ki a hálózati dugót a dugaljból.
→ Tisztítsa meg a földelő kötelet és csavarja fel.

Szállítás

⚠️ Veszély

Balesetveszély a készüléken található szárazjég maradványok által. Zárt járműben történő szállítás előtt a szárazjeget teljesen el kell távolítani a készülékből, hogy az utasok széndioxid általi veszélyeztetését megakadályozza.

Vigyázat

Sérülés- és rongálódásveszély! Szállítás esetén vegye figyelembe a készülék súlyát.

→ A szállítás előtt az „Üzemen kívül helyezés“ fejezet minden lépését el kell végezni.
→ Vigye a készüléket a szállítójármüre.
→ Rögzítse a féket a kormánygörgőkön.
→ A készüléket feszítőhevederekkel rögzítse a járműn.

Tárolás

Vigyázat

Sérülés- és rongálódásveszély! Tárolás esetén vegye figyelembe a készülék súlyát. Ezt a készüléket csak beltéri helyiségben szabad tárolni.

⚠️Balesetveszély

Fulladásveszély széndioxid összegyűlése által. A szárazjég pelletteket csak jól szellőztetett helyiségekben szabad tárolni.

Ápolás és karbantartás

Ápolási megjegyzések

Az üzembiztos berendezés alapja a rendszeres karbantartás az alábbi karbantartási tervnek megfelelően.

Kizárólag a gyártó eredeti pótalkatrészeit használja, vagy az általa ajánlott egyéb alkatrészeket, mint

– pót- és kopó alkatrészek,
- tartozékok,
– üzemi anyagok,
- tisztítószerek.

⚠ Veszély!

Balesetveszély a készüléken történő munka esetén. A készüléken történő minden munka előtt el kell végezni az „Üzemen kívül helyezés“fejezet minden lépését.

⚠ Veszély

Fagyási sérülések veszélye szárazjég vagy a készülék hideg alkatrészei által. A készüléken történő munka előtt viseljen hideggel szembeni védőruházatot vagy távolítsa el a szárazjeget és hagyja felmelegedni a készüléket.

A szárazjeget soha nem vegye a szájába.

Figyelem!

Rongálódásveszély. A szórópisztolyt ne tisztítsa oldószerrel, benzinnel vagy olaj tartalmú tisztítószerrel.

Karbantartási szerződés

A berendezés megbízható üzemeltetésének biztosítása érdekében ajánljuk egy karbantartási szerződés megkötését. Kérjük, forduljon az illetékes Kärcher-Ügyfélszolgálathoz.

Karbantartási terv

Naponta üzemkezdés előtt

→ A szóróanyag tömlőt gondosan repedé sekre, hajlásokra és más meghibásodásokra ellenőrizni. A puha részek a tömlőn belső oldalának elhasználódását mutatják. A hibás vagy elhasználódott tömlőt új tömlőre cserélje ki.
→ Az elektromos kábelt és a dugós kapcsolót sérülésekre ellenőrizni. A hibás alkatrészeket a szerviz szolgálattal cse-réltesse ki.

100 üzemóránként

→ A szóróanyag tömlő csatlakozásait a készüléken és a szórópisztolyon rongálódásra és elhasználódásra ellenőrizni. A megrongálódott tömlőt cserélje ki, a meghibásodott csatlakozókat a készüléken vagy a szórópisztolyon cseréltesse ki.
→ Az adagolóberendezést károkra és szivárgásra átvizsgálni. Ha károkat/szivárgást állapít meg, hívja a szerviz szolgálatot.
→ Ellenőrizze a hátsó kerekek rögzítősap kájának biztos ülését.

500 üzemóra elteltével vagy évente

→ Ellenőriztesse a készüléket a szerviz szolgálattal.

2 évente

→ A szóróanyag tömlőt legalább 2 évente ki kell cserélni

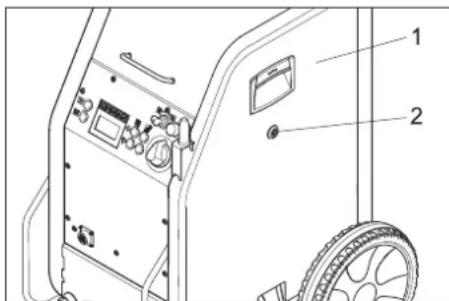

Készülék kinyitása

A karbantartási munkák elvégzéséhez a készülék oldalsó burkolatát el kell távolítani:

1 Oldalburkolat
2 Gyorszár

→ A gyorszárat az óra járásával ellentétesen nyissa ki.
→ Oldalburkolatot levenni.

Karbantartási munkák

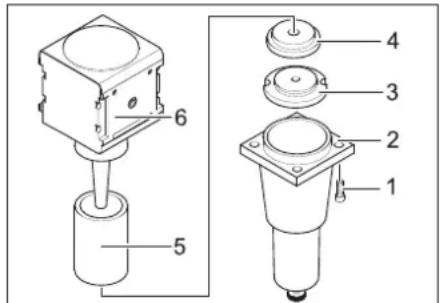

A vízleválasztó szűrőbetétjét kicserélni

1 Csavar
2 Alsó rész
3 Anya
4 Alátét
5 Szüröbetét
6 Felső rész
→ 4 csavart kicsavarni.
→ Alsó részt levenni.
→ Anyát lecsavarni.
→ Alátétet levenni.

→ A szűrőbetétet levenni és új szűrőbetétre cserélni.
→ A vízleválasztót fordított sorrendben is-mét összerakni.

Vizsgálatok

A BGV D 26 alapján a készüléken a következő vizsgálatokat kell egy szakembernek elvégezni. A vizsgálat eredményeit vizsgálati igazolásban kell rögzíteni. A vizsgálati igazolást a készülék üzemeltetőjének a következő vizsgálatig meg kell tartani.

Több, mint egy éves üzemmegszakítás után

→ A készülék rendeltetésszerű minőségét és működését ellenőrizni.

A felállítási hely megváltoztatása után

→ A készülék rendeltetésszerű minőségét, működését és felállítását ellenőrizni.

Üzembe helyezés munkák vagy változtatások után, amelyek az üzembizton-ságot befolyásolhatják

→ A készülék rendeltetésszerű minőségét, működését és felállítását ellenőrizni.

Segítség üzemzavar esetén

⚠️ Veszély!

Balesetveszély a készüléken történő munka esetén. A készüléken történő minden munka előtt el kell végezni az „Üzemen kívül helyezés” fejezet minden lépését.

⚠ Veszély

Fagyási sérülések veszélye szárazjég vagy a készülék hideg alkatrészei által. A készüléken történő munka előtt viseljen hideggel szembeni védőruházatot vagy távolítsa el a szárazjeget és hagyja felmelegedni a készüléket.

A szárazjeget soha nem vegye a szájába.

Üzemzavarok kijelzéssel a display-en

Display kijelző	Kontroll lámpa (KL)	Lehetséges ok Elhárítás Ki által
E001 Vezérőfeszültség KL pirosan világít		Vezérőfeszültség alacsony Kapcsolja ki a készüléket, rövid ideig várjon, kapcsol- ja be a készüléket.Ellenőriztesse a dugaljat.A hibakód ismételt megjelenése esetén értesítse a Kärcher szerviz szolgálatot	Kezelő
E002 Vész-Ki KL pirosan világít		A Vész-Ki kapcsoló meg van nyomva	Forgatással oldja ki a Vész-Ki kapcsolót. Kezelő
E003 Sűrített levegő KL pirosan világít		A sűrített levegő nyomása túl alacsony	Növelje a nyomást.Kapcsolja ki a készüléket, rövid ideig várjon, kapcsol- ja be a készüléket.	Kezelő
E004 Adagolás KL piro- san világít		Üzemzavar az adagoló egy- ségben	Kapcsolja ki a készüléket, rövid ideig várjon, kapcsol- ja be a készüléket.A hibakód ismételt megjelenése esetén értesítse a Kärcher szerviz szolgálatot	Kezelő
E005 Szórópisztoly KL pi- rosan világít		Csatlakozás a készülék és a szórópisztoly között megsza- kadt.	Ellenőrizze a vezérőkábel csatlakozásainak helyes összekötését.Vizsgálja meg a vezérőkábelt esetleges sérülésekre.	Kezelő
E006 Szórópisztoly KL pi- rosan világít		Rövidzárlat a szórópisztolyban vagy a vezérőkábelben	A szórópisztolyt vagy a szórótömlót a vezérőkábellel kicserélni.	Kezelő
E007 Sűrített levegő KL pirosan világít		Hiba a sűrített levegő szabá- lyozó szelepén	Keresse fel a szervizt. Kezelő
E008 Szórópisztoly KL narancs színüen vi- lágít		A szórópisztoly karja a Vész-Ki gomb bekapcsolása vagy kiol- dása alatt működésben volt	Engedje el a szórópisztoly karját. Kezelő

Üzemzavar Lehetséges ok Elhárítás Ki által
A kijelző nem mutat semmit bekapcsolt fő-kapcsoló ellenére	A hálózati dugó nincs bedugva a dugaljba. C satlakoztassa a hálózati csatlakozót egy aljzat-ba.	Kezelő
	Az F1 biztosíték kioldott Vegye le az oldalbur kolatot és megnyomással oldja ki az F1 biztosítékot.	Kezelő
Meghűzott kar ellené-re sincs sűrített leve-gő sugár	A sűrített levegő ellátásnak túl alacsony a nyomása	Ellenőrizze a nyomást. Kezelő
	A szórónyomás túl alacsonyra van állítva. Állitsa magasabbra a szórónyomást. Kezelő
	A feszültségellátás megszakadt Ellenőrizze a feszültségellátást. A „Készülék be“ kontroll lámpának zölden kell világítani.	Kezelő
	A Vész-Ki kapcsoló meg van nyomva A Vész-Ki kapcsolót forgatással oldja ki. A „Ké-szülék be“ kontroll lámpának zölden kell világíta-ni.	Kezelő
	A vezérlőkábel nincs helyesen bekötve Ellenőrizze az összekötést a vezérlőkábel és a szórópisztoly, valamint a vezérlőkábel és a ké-szülék között.	Kezelő
	A vezérlőkábel meghibásodott A szóróanyagt tömlőt cserélje ki. Kezelő
A sűrített levegő su-gár túl gyenge	A szórónyomás túl alacsonyra van állítva. Állitsa magasabbra a szórónyomást. Kezelő
	A sűrített levegő ellátás nyomása túl ala-csony vagy a kompresszor szállított mennyis-sége túl kevés.	Ellenőrizze a nyomást és a szállított mennyisé-get.	Kezelő
	A vízleválasztó szűrőbetétje elzáródott. A vízleválasztó szűrőbetétjét kicserélni. Kezelő
	A szóróanyag tömlő vagy a szórópisztoly el-záródott	A szóróanyag tömlőt vagy a szórópisztolyt hagyja felolvadni és távolítsa el az elzáródást. Emelje a munkanyomást és / vagy csökkentse a szárazjég adagolást.	Kezelő
Nincs szárazjég pellet a sűrített levegő su-gárban	A szárazjég adagolás kikapcsolt (csak IB 7/40 Advanced) a szárazjég adagolás be/ki gombja a szórópisztolyon pirosan világít, a kijelzőn „Ice off” jelenik meg.	Nyomja meg a szárazjég adagolás gombot a szó-rópisztolyon.	Kezelő
	A szárazjég tartály üres	Töltse fel a szárazjég tartályt	Kezelő
	A szárazjég elolvadt	A szárazjég tartályt ürítse ki és töltse fel friss szá-razjég pelletekkel.	Kezelő
	A rázógép a szárazjég tartályban nem mű-ködik	Keresse fel a szervizt.	Kezelő
	Az adagoló berendezés hajtómotorja túl van terhelve	Az adagoló berendezést hagyja felolvadni	Kezelő
	A sűrített levegő kilépése a szárazjég tar-tályban	Tisztítsa meg a nyomáskiegyenlítő csatornát az adagoló berendezésben.	Szerviz
	Az adagoló egység adagoló tárcsája meghi-básodott	Cserélje ki az adagoló tárcsát.	Szerviz

Müszaki adatok

Elektromos csatlakozás
Feszültség V 220...240
Áramfajta 1~
Frekvencia Hz 50
Csatlakozási teljesítmény kW 0,6
Levezetési áram, típus: mA 7,5
FI-védőkapcsoló delta I A-ban 0,03
Sűrített levegő
Tömlő névleges átmérője coll 1/2
Ellátási nyomás (max.)	MPa (bar)	1,0 (10)
Ellátási nyomás (min.)	MPa (bar)	0,2 (2)
Sűrített levegő felhasználás	m3/min	0,5...3,5
Sűrített levegő minősége	*
Teljesítményre vonatkozó adatok
Szórónyomás (max.)	MPa (bar)	1,0 (10)
A szárazjég pelletek átmérője (max.)	mm	3
Szárazjég felhasználás	kg/h	15...50
Méretek
A szárazjég tartály úrtartalma	kg	15
szélesség	mm	510
Mélység	mm	768
magasság	mm	1096
Súly IB 7/40 Classic, üzemkész	kg	93
Súly IB 7/40 Advanced, üzemkész	kg	95
Súly IB 7/40 Classic, üresen, tartozék nélkül	kg	70
Súly IB 7/40 Advanced, üresen, tartozék nélkül	kg	71
A szóróberendezés súlya (szóróanyag tömlő, szórópisztoly, szerszámtáska)	kg	6,75
A szórópisztoly visszalökőereje (max.)	N	30
A szórópisztoly forgatónyomatéka (max.), csak hajlított szórófej esetén	N	8
Készülék vibráció
Szórópisztoly	m/s2	1,2
Szóróanyag tömlő	m/s2	1,2
* száraznak és olajtól mentesnek kell lennie, a kompresszor után egy utóhűtőt és egy leválasztót kell kapcsolni

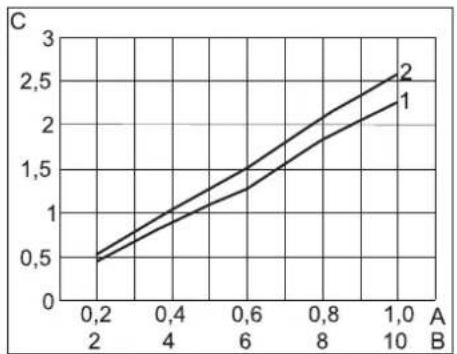

Sürített levegő szükséglet

A Nyomás MPa-ban
B Nyomás barban
C Térfogat áram m ³/min
1 egyenes szórófejek
2 hajlított szórófejek

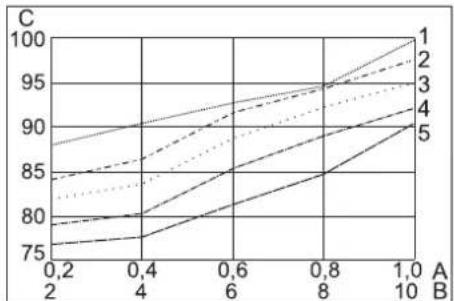

Hangnyomás szint

A Nyomás MPa-ban
B Nyomás barban
C Hangnyomás szint dB(A)-ban
1 Kerek sugarú szórófej, rövid
2 Lapos sugarú szórófej, rövid
3 Lapos sugarú szórófej, hajlított
4 Kerek sugarú szórófej, hosszú
5 Lapos sugarú szórófej, hosszú, a szállítási terjedelem része

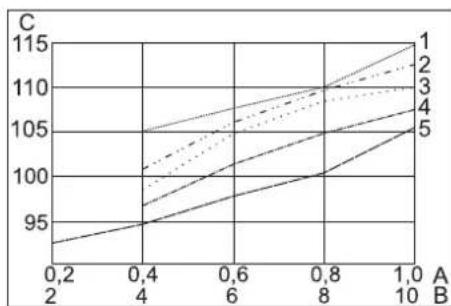

Hangteljesítmény szint

A Nyomás MPa-ban
B Nyomás barban
C Hangteljesítmény dB(A)-ban
1 Kerek sugarú szórófej, rövid
2 Lapos sugarú szórófej, rövid
3 Lapos sugarú szórófej, hajlított
4 Kerek sugarú szórófej, hosszú
5 Lapos sugarú szórófej, hosszú, a szállítási terjedelem része

Tartozékok

Védőruházat

Teljes látószögű védőszemüveg, bevonatos, alkatrész sz.: 6.321-208.0 Hideg elleni védőkesztyű csúszásgátló profilal, EN 511 szerinti III. kategória, alkatrész sz.: 6.321-210.0 Fülvédő fej kengyellel, alkatrész sz.: 6.321-207.0

Szóró berendezés

Kerek sugarú szórófej, rövid Alkatrész szám: 4.321-236.0

Kerek sugarú szórófej, hosszú Alkatrész szám: 4.321-234.0

Lapos sugarú szórófej, rövid Alkatrész szám: 4.321-237.0

Lapos sugarú szórófej, hosszú, a szállítási terjedelem része Alkatrész szám: 4.321-235.0

Kerek sugarú szórófej, hajlított Alkatrész szám: 4.321-249.0

Lapos sugarú szórófej, hajlított Alkatrész szám: 4.321-250.0

Scrambler Alkatrész szám: 4.110-015.0

Szórófej hosszabbítás, 300 mm hosszú Alkatrész szám: 5.760-001.0

Markolat Alkatrész szám: 4.321-248.0

Munkavilágítás Alkatrész szám: 2.815-421.0

Garancia

Minden országban az illetékes forgalmazótársaságunk által kiadott szavatossági fel-tételek vannak érvényben. A készülék esetleges hibáit a garanciaidön belül költségmentesen megszüntetjük, ha az anyag vagy gyártási hibára vezethető vissza. Garanciális igény esetén kérjük, hogy a vásárlási bizonylattal együtt forduljon kereskedőjéhez, vagy a legközelebbi, ilyen esetek intézésére jogosult vevőszolgálati képviselethez.

EU konformitási nyilatkozat

Ezennel tanúsítjuk, hogy az alábbiakban megnevezett gép tervezése és építési módja alapján az általunk forgalomba hozott kivitelben megfelel az EU irányelvek vonatkozó, alapvető biztonsági és egész-ségügyi követelményeinek. A gép jóváhagyásunk nélkül történő módosítása esetén ez a nyilatkozat elveszti érvényességet. A készülék megfelel az EU-ban és Magyarországon (HU) harmonizált szabványoknak.

Termék: Szárazjég szórókészülék Típus: 1.574-xxx

Vonatkozó európai közösségi irányelvek:

2011/65/EU 2006/42/EK (+2009/127/EK) 2014/30/EU 2009/125/EG + 2009/1781

Alkalmazott harmonizált szabványok:

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60204-1

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

EN 62233: 2008

Alkalmazott összehangolt normák:

GS-STE-13 (támaszkodva)

Az aláírók az igazgatóság megbízásából és teljes körű meghatalmazásával járnak el.

A dokumentáció összeállításáért felelős: S. Reiser

Alfred Kärcher SE & Co. KG Alfred-Kärcher-Straße 28-40 71364 Winnenden (Germany) Tel.: [phone] Fax: [phone]

EU konformitási nyilatkozat

Ezennel tanúsítjuk, hogy az alábbiakban megnevezett gép tervezése és építési módja alapján az általunk forgalomba hozott kivitelben megfelel az EU irányelvek vonatkozó, alapvető biztonsági és egészségügyi követelményeinek. A gép jóváhagyásunk nélkül történő módosítása esetén ez a nyilatkozat elveszti érvényességet. A készülék megfelel az EU-ban és Magyarországon (HU) harmonizált szabványoknak.

Termék: Szárazjég szórókészülék

Típus: 1.574-xxx

Vonatkozó európai közösségi irányelvek:

2011/65/EU

2006/42/EK (+2009/127/EK)

2014/30/EU

2009/125/EG + 2009/1781

Alkalmazott harmonizált szabványok:

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 60204-1

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN IEC 63000: 2018

EN 62233: 2008

Alkalmazott összehangolt normák:

GS-STE-13 (támaszkodva)

Az aláírók az igazgatóság megbízásából és teljes körü meghatalmazásával járnak el.

A dokumentáció összeállításáért felelős:

S. Reiser

Alfred Kärcher SE & Co. KG

1 Ümardüüs, lühike
2 Ümardüüs, pikk
3 Lamedüüs, lühike
4 Lamedüüs, pikk, tarnekomplektis
5 Ümardüüs, nurga all, kummivoodriga
6 Lamedüüs, nurga all, kummivoodriga

→ Pange düüs joapüstoli keermetega tut- sile ja keerake käega kinni.

Skrambler (tarvikud)
