| Ürün tipi | Kuru buz püskürtmeli temizleyici |
| Marka | Kärcher |
| Model | IB 7/40 Advanced (IB 740 Adv) |
| Elektrik beslemesi | 220-240 V, 1~, 50 Hz, 0,6 kW |
| FI koruma devre kesici | 30 mA, B tipi |
| Basınçlı hava besleme basıncı (min/maks) | 0,2 MPa (2 bar) / 1,0 MPa (10 bar) |
| Basınçlı hava tüketimi | 0,5 ila 3,5 m³/dak |
| Jet basıncı (maks.) | 1,0 MPa (10 bar) |
| Kuru buz pelet çapı (maks.) | 3 mm |
| Kuru buz tüketimi | 15 ila 50 kg/s |
| Kuru buz tankı kapasitesi | 15 kg |
| Boyutlar (G × D × Y) | 510 × 768 × 1096 mm |
| Kullanıma hazır ağırlık (Advanced) | 95 kg |
| Boş ağırlık (aksesuarsız) | 71 kg |
| Tabanca maksimum reaksiyon kuvveti | 30 N |
| Ses basıncı seviyesi (nozula göre) | Yaklaşık 100 dB(A)'ya kadar |
| Güvenlik cihazları | Acil durdurma, emniyet butonu, otomatik durdurma |
| Gerekli koruyucu ekipman | Gözlük, soğuğa dayanıklı eldiven, işitme koruyucu, uzun kıyafetler |
| Bakım | Yoğuşma tahliyesi, su ayırıcı filtre değişimi, her 2 yılda bir hortum kontrolü |
| Garanti | Bayi koşullarına göre |
| Dahil aksesuarlar | Uzun düz jet nozulu, jet tabancası, hortum |
Sık sorulan sorular - IB 740 Adv Kärcher
Kullanıcıların soruları hakkında IB 740 Adv Kärcher
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Efekt makinesi PDF formatında ücretsiz! Kılavuzunuzu bulun IB 740 Adv - Kärcher ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. IB 740 Adv markasının Kärcher.
KULLANIM KILAVUZU IB 740 Adv Kärcher
Cihazın ilk kullanımından önce bu orijinal kullanma kılavuzunu okuyun, bu kılavuza göre davranın ve daha sonra kullanım veya cihazın sonraki sahiplerine vermek için bu kılavuzu saklayın.
İçindekiler
Çevre koruma ..... TR .. 1
Güvenlik uyarıları ..... TR .. 1
Kurallara uygun kullanım .. TR .. 2
Fonksiyon ..... TR .. 2
Kumanda elemanlari.....TR .. 2
İşletime alma. ..... TR .. 3
Kullanımı.... TR .. 4
Kullanım dışında.... TR .. 5
Taşıma ..... TR .. 6
Depolama ..... TR .. 6
Bakım ve koruma ..... TR .. 6
Arizalarda yardım ..... TR .. 6
Teknik Bilgiler ..... TR .. 9
Aksesuar. . . . . . . . . . . . TR . 10
Garanti ..... TR . 10
AB uygunluk bildirisi ..... TR . 10
Çevre koruma
| Ambalaj malzemeleri geri dönüştürülebilir. Ambalaj malzemelerini evinizin çöpüne atmak yerine lütfen tekrar kullanılabilecekleri yerlere gönderin. | |
| Eski cihazlarda, yeniden değerlendirme işlemine tabi tutulması gereken değerli geri dönüşüm malzemeleri bulunmaktadır. Pil, yağ ve benzeri maddeler çevreye yayılmama- lıdır. Bu nedenle eski cihazları lütfen öngörülen toplama sistemleri aracılığıyla yok edin. |
İçindekiler hakkında uyarılar (REACH) İçindekiler hakkında ayrıntılı bilgileri bulabileceğiniz adres:
Cihaz, sadece bu kullanım kılavuzunu okumuş ve anlamış kişiler tarafından kullanılmalıdır. Özellikle tüm güvenlik uyarlarına dikkat edilmelidir.
→ Bu kullanım kılavuzunu ihtiyacınız olan her an ulaşabileceğiniz şekilde saklayın.
Tehlike kademeleri
Tehlike
Ağır bedensel yaralanmalar ya da ölüme neden olan direkt bir tehlike için.
⚠️Uyarı
Ağır bedensel yaralanmalar ya da ölüme neden olabilecek olası tehlikeli bir durum için.
Dikkat
Hafif bedensel yaralanmalar ya da maddi hasarlara neden olabilecek olası tehlikeli bir durum için.
Cihazdaki semboller
Etrafta uçuşan kuru buz peletleri nedeniyle yaralanma tehlikesi. Püskürtme tabancası- ni kişilere yöneltmeyin. Üçüncü kişileri kullanım yerinden uzaklaştırın ve çalışma sırasında uzak tutun (Örn; Engellerle). Çalışma sırasında meme ya da püskürtü- len kuru buzu tutmayın.
Tehlike
Karbondioksit nedeniyle boğulma tehlikesi. Kuru bu peletleri sabit karbondioksitten oluşur. Cihazın çalıştırılması sırasında iş alanındaki havada bulunan karbondioksit oranı artar. İş alanını yeterli şekilde havalandırın, gerekirse bir kişi uyarı cihazı kullanın. Solunum havasındaki yüksek karbondioksit konsantrasyonunun belirtileri:
– % 3...5: Baş ağrısı, yüksek solunum frekansı.
– % 7...10: Baş ağrısı, kusma, duruma bağlı olarak bilinç kaybı.
Bu belirtilerin ortaya çıkması durumunda cihazı hemen kapatın ve temiz havaya çıkın, çalışmaya devam etmeden önce havalandırma önlemlerini iyileştirin ya da solunum cihazı kullanın.
Karbondioksit havadan ağırdır ve dar bölümlerde, derindeki mekanlarda veya kapalı kaplarda birikir.
Çalışma yerinde yeterli havalandırma olmasını sağlayın.
Kuru buz üreticisinin güvenlik formuna dikkat edin.
Tehlike
Elektrostatik yüklenme nedeniyle yaralanma tehlikesi, elektronik yapı gruplarının hasar görme tehlikesi. Temizlik işlemi sırasında, temizlenen cisimde elektrik yükü oluşabilir. Temizlenen cismi elektrikli olarak topraklayın ve tüm temizlik işlemi sırasında topraklamanın devam etmesini sağlayın.
Tehlike
Elektrik çarpması nedeniyle yaralanma tehlikesi. Kumanda dolabını açmadan önce elektrik fişini prizden çekin.
Tehlike
Soğuk yanma tehlikesi. Kuru buz, -79 °C sıcaklığa sahiptir. Kuru buz ve soğuk cihaz parçalarına korunması şekilde kesinlikle dokunmayın.
Tehlike
Etrafta uçuşan kuru buz peletleri ya da kir parçacıkları nedeniyle yaralanma tehlikesi. Sıkıca kapatan koruyucu gözlük takın.
Duyma kusurları tehlikesi. Koruyucu kulakları takın.
Tehlike
Etrafta uçuşan kuru buz peletleri ya da kir parçacıkları nedeniyle yaralanma tehlikesi. EN 511'e göre koruyucu eldiven ve uzun kollu koruyucu giysi kullanın.
Tehlike
Elektrik çarpması nedeniyle yaralanma tehlikesi. Kumanda dolabını açmadan önce elektrik fişini prizden çekin.
Genel güvenlik uyarıları
Tehlike
Kontrolsüz şekilde çalışmaya başlayan cihaz nedeniyle yaralanma tehlikesi. Cihazda çalışmaya başlamadan önce elektrik fişini prizden çekin.
Tehlike
Kuru buz ya da soğuk cihaz parçaları nedeniyle soğuk yanma tehlikesi. Cihazdaki çalışmalar sırasında soğuğa karşı uygun koruyucu giysiler kullanın ya da kuru buzu çıkartın ve cihazı ısıtin.
Kuru buzu kesinlikle ağzınıza almayın.
△Uyari
Püskürtme tabancasının geri tepme kuvveti nedeniyle kaza tehlikesi. Püskürtme tabancasının çekme koluna basmadan önce güvenli bir yer arayın ve püskürtme tabancasını sıkı bir şekilde tutun.
Tehlike
Etrafta uçuşan cisimler nedeniyle yaralanma tehlikesi. Püskürtülen kuru buzla birlikte sürüklenmeyi önlemek için, hafif temizlik cisimlerini sabitleyin.
⚠️ Uyari
Kapsama alanı içinde başka kişiler varken cihazı kullanmayın; bu kişilerin koruyucu el-bise giymesi gereklidir.
Bir bağlantı hattı veya örn. güvenlik tertibatları, püskürtme maddesi hortumu, püskürtme tabancası gibi cihazın önemli parçaları hasar görmüşse, cihazı kullanmayın.
Dozaj tertibatı nedeniyle sıkışma tehlikesi. Kuru buz haznesindeki koruyucu kapağı çıkartmadan önce cihazın elektrik fişini mutlaka prizden çekin.
Kurallar ve yönetmelikler
Bu sistemin kullanılması için, Almanya Federal Cumhuriyeti'ndeki kurallar ve yönetmelikler geçerlidir (Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Köln firmasından temin edilebilir):
- BGV D 26 Püskürtme çalışmaları
– BGV D 26'ya ait uygulama talimati
– BGR 117 Dar bölümlerde çalışma
– BGR 189 Koruyucu giysi kullanımı
– BGR 195 Koruyucu eldiven kullanımı
– BGR 500 Püskürtme cihazlarıyla çalışma
– BGI 534 Dar bölümlerde çalışma - BGI 836 Gaz uyarıcısı
Güvenlik tertibatları
Acil Kapama Tuşu
Acil kapama tuşuna basılırsa, kuru buz dozajı durur ve memeden çıkan hava akımı kesilir.
Acil durumda kapatma
→ Püskürtme tabancasının çekme kolunu bırakın.
→ Acil kapama tuşuna basın.
Kuru buz dozajı durur ve memeden çıkan hava akımı kesilir.
→ Basınçlı hava beslemesi durur.
Kurallara uygun kullanım
Cihaz, bir hava akımı tarafından ivmelendirilen kuru buz peletli kirlerin temizlenmesi için kullanılır.
Cihaz, patlama tehlikesi bulunan ortamlarda kullanılmamalıdır.
Püskürtme maddesi olarak sadece kuru buz peletleri kullanılmalıdır. Diğer püskürtme maddelerinin kullanılması cihazda hasarlara neden olabilir.
Fonksiyon
Basınç, bir basınç ayar valfı üzerinden püskürtme tabancasına gider. Püskürtme tabancasının çekme koluna basılması ile birlikte valf açılır ve hava, püskürtme tabancasından dışarı çıkar. Ek olarak, dozaj tertibatı üzerinden kuru buz peletleri havaya eklenir. "IB 7/40 Advanced" cihaz versiyonlarında, dozaj işlemi püskürtme tabancasından kapatılabilir. Kuru buz peletleri temizlenecek yüzeye çarpar ve kiri temizler. -79 °C soğukluktaki kuru buz peletleri nedeniyle, kir ve temizlenen cisim arasında kirin çözülmesine katkı sağlayan ek ısı gerilimleri oluşur. Kuru buz, ortaya çıkması ile birlikte hemen gaz şeklindeki karbondioksite dönüşür ve 700 kat hacme ihtiyaç duyar. Bu sayede, kuru buz tarafından ayrıştırılan kir dışarı doğru püskürtülür.
Püskürtme işlemi sırasında, kuru buz hazne- sindeki bir karıştırıcı kuru buz peletlerinin sü- rekli olarak kaymasını sağlar.
Kumanda elemanları

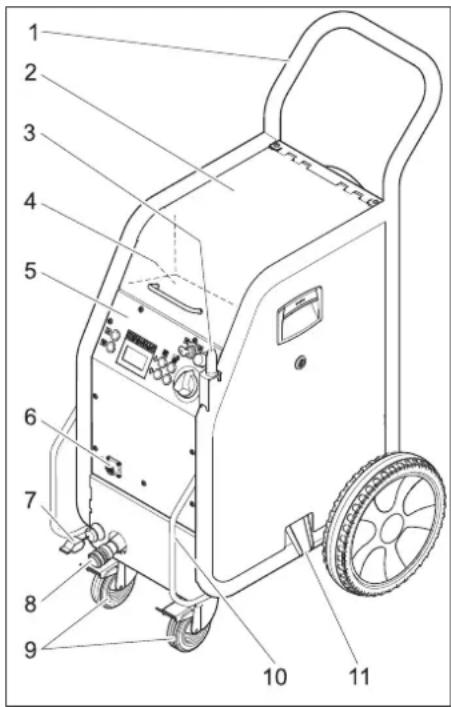

Cihaz
1 İtme yayı
2 Kuru buz haznesinin kapağı
3 Püskürtme tabancasının tutucusu
4 Aksesuar rafi
5 Kumanda alanı
6 Kumanda hattının kaplini
7 Klemensli topraklama halatı (sadece IB 7/40 Advanced için, IB 7/40 Classic'te opsiyon)
8 Püskürtme maddesi hortumunun kaplini
9 Park freniyle birlikte manevra makarası
10 Taşıma kolu, darbe emici kol
11 Kuru buz çıkışı, hazne boşaltma için

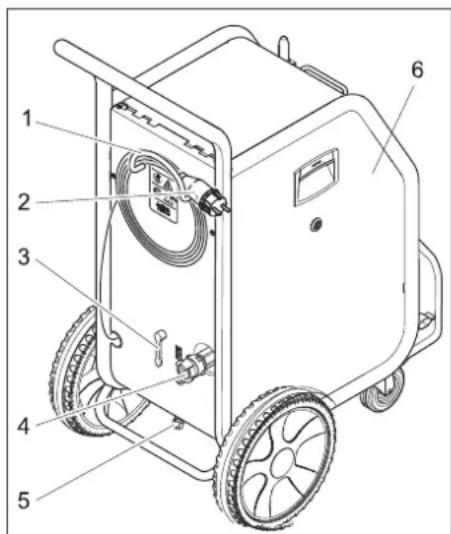

1 Kablo tutucu
2 Elektrik fisiyle birlikte elektrik kablosu
3 Basınç boşaltma valfı, kondensat boşaltma Su ayırıcı
4 Basınçlı hava bağlantısı
5 Kondensat boşaltma
6 Sigorta F1, yan kaplamanın altında

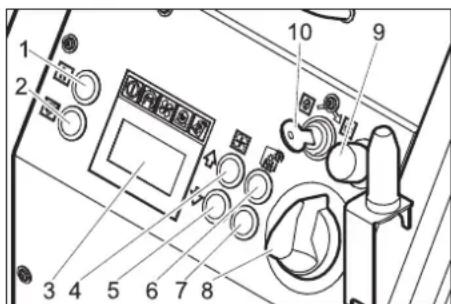

Kumanda alanı
1 İstatistik tuşu, sayacı sıfırlama
2 Kuru buz haznesini boşaltma tuşu
3 Ekran
4 Püskürtme basıncını yükseltme tuşu
5 Püskürtme basıncını azaltma tuşu
6 Kuru buz dozajını yükseltme tuşu
7 Kuru buz dozajını azaltma tuşu
8 Cihaz şalteri
9 Acil Kapama Tuşu
10 Anahtar şalteri

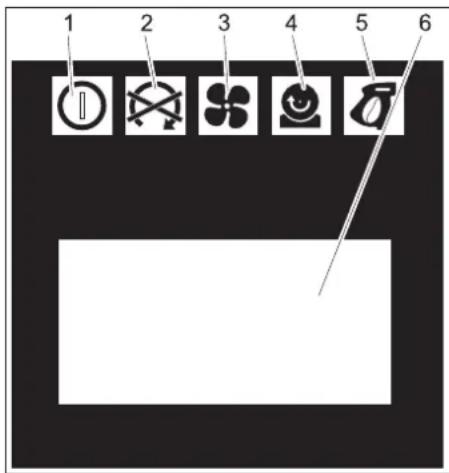

Ekran
1 Kumanda gerilimi kontrol lambası yeşil: Kumanda gerilimi iyi durumda kırmızı: Kumanda gerilimi çok düşük sarı: Kuru buz haznesini boşaltma aktif
2 Acil Kapatma kontrol lambası kırmızı: Acil Kapama Tuşuna basıldı yeşil: Acil Kapama Tuşuna basılmadı
3 Basınçlı hava kontrol lambası yeşil: Basınç iyi durumda turuncu: Seçilen püskürtme basıncına ulaşılmadı kırmızı: Basınç çok düşük (0,15 MPa/ 1,5 bar altında)
4 Dozaj tertibatı kontrol lambası yeşil: Tahrik ünitesi iyi durumda kırmızı: Tahrik ünitesinde arıza
5 Püskürtme tabancası kontrol lambası yeşil: Püskürtme tabancası iyi durumda turuncu: Çalıştırma sırasında püskürtme tabancasının çekme koluna basıldı kırmızı: Püskürtme tabancası çıkartıldı veya kumanda hattında hasar var
6 Gösterge alanı

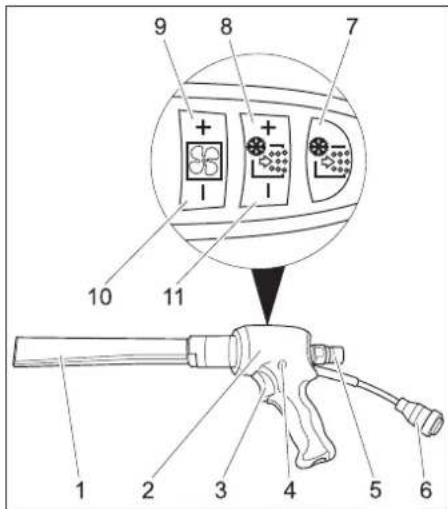

Püskürtme tertibatı
1 Meme
2 Püskürtme tabancası
3 Çekme kolu
4 Emniyet düğmesi
5 Püskürtme maddesi hortumunun kaplini
6 Kumanda hattının kaplini
IB 7/40 Advanced'da:
7 Kuru buz dozajını Açma/Kapatma tuşu
Kuru buz dozajı kapalıyken kırmızı
renkte yanar
8 Kuru buz dozajını yükseltme tuşu
9 Püskürtme basıncını yükseltme tuşu
10 Püskürtme basıncını azaltma tuşu
11 Kuru buz dozajını azaltma tuşu
işletime alma
Tehlike
Etrafta uçuşan kuru buz peletleri nedeniyle yaralanma tehlikesi.
Cihazın hazırlanması sırasında, başta püskürtme maddesi hortumu olmak üzere tüm yapı gruplarının iyi durumda olup olmadığını kontrol edin. Hasarlı yapı gruplarını kusursuz yapı gruplarıyla değiştirin.
Kirlenmiş yapı gruplarını temizleyin ve bu yapı gruplarına düzenli çalışma kontrolü yapın.
→ Cihazı yatay, düz bir yüzeye koyun ve manevra makaralarının park frenlerini bloke edin.
→ Püskürtme maddesi hortumunu cihaza bağlayın ve kilitleyin.
→ Püskürtme tabancasını püskürtme maddesi hortumuna bağlayın ve kilitleyin.
→ Kumanda hattını cihaza bağlayın.
→ Kumanda hattını püskürtme tabancası na bağlayın.
Memeler
Not
Meme seçimi, temizlenecek cismin hammaddesi ve kirlenmeye bağlıdır.
Tüm memeler, bir alet kullanmadan püskürtme tabancasının dişine vidalanır. Memeye yerleştirilmiş anahtar yüzeyleri, sabit memelerin bir açık ağızlı anahtarla gevşetilmesini sağlar.
Tehlike
Kontrolsüz şekilde çalışmaya başlayan cihaz nedeniyle yaralanma tehlikesi. Meme değişiminden önce cihazı kapatın.
⚠️Uyarı
Soğuk memeye temas nedeniyle yaralanma tehlikesi. Temas etmeden önce meme-yi ısıtın veya koruyucu eldiven takın.
Dikkat
Soğuk kaynaklanma tehlikesi. Montajdan önce meme dişine ekteki gresi sürün.

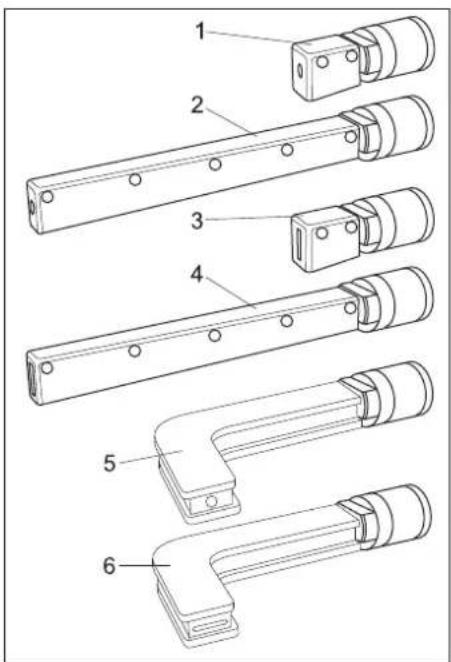

Püskürtme memeleri
Birlikte verilen yassı püskürtme memesinin yanında, çeşitli modellerde aksesuar olarak başka yassı ve yuvarlak püskürtme memeleri bulunmaktadır.
1 Yuvarlak püskürtme memesi, kısa
2 Yuvarlak püskürtme memesi, uzun
3 Yassı püskürtme memesi, kısa
4 Yassi püskürtme memesi, uzun, teslimat kapsamına dahildir
5 Yuvarlak püskürtme memesi, açılı, kau-
çuk kaplı
6 Yassı püskürtme memesi, açılı, kauçuk kaplı
→ Memeyi püskürtme tabancasının dişli ağzına oturtun ve elinizle sıkın.

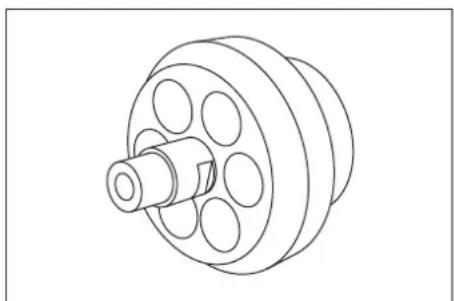

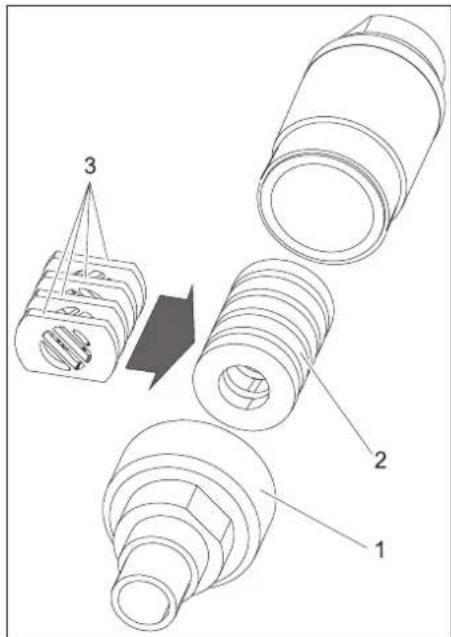

Scrambler (aksesuar)
Scrambler, kuru buz peletlerini parçalar ve püskürtme tabancası ve meme arasına takılır.

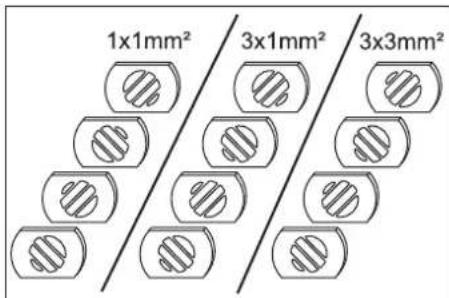

Scrambler'daki 4 delik plakasının hizası, parçalama derecesini belirtir.
Parçalama derecesinin seçilmesi:
1 Civata bağlantısı
2 Magazin
3 Delik plakası
→ Vida bağlantısını sökün.
→ Delik plakalarıyla birlikte magazini dışa rı alın.
→ Delik plakalarını yukarıda gösterildiği gibi magazine yerleştirin (3 olanak). Resimdeki ölçü bilgisi, geçiş deliklerinin boyutunu baz alır.
→ Delik plakalarıyla birlikte magazini Scrambler'a yerleştirin.
→ Vida bağlantısını vidalayın takın ve sıkın.
Püskürtme tabancası ve meme arasına bir uzatma parçası yerleştirilebilir.
Tutamak, uzatmaya sabitlenebilir.
Çalışma aydınlatması (aksesuar)
Çalışma aydınlatması, püskürtme tabancası ve memenin arasına yerleştirilir. Açma ve kapatma işlemi "Kullanım/Temel ayarlar" bölümünde açıklanmıştır.
Basınçlı havanın bağlanması
Not
Çalışma sırasında arızaların ortaya çıkmaması için, basınçlı havada düşük oranda nem (maksimum % 5 bağlı nem, buğulaşma derecesi 0°C) olmalıdır. Basınçlı havada yağ, kir ve yabancı maddeler bulunmamalıdır.
Basınçlı hava kuru ve yağsız olmalı, kompresörün arkasına en azından bir adet ek soğutucu ve bir ayırıcı bağlanmış olmalıdır.
→ Basınç boşaltma valfını kapatın.
→ Basınçlı hava besleme hattını cihazın basınçlı hava bağlantısına bağlayın. İzin verilen maksimum 1MPa'lık (10 bar) besleme basıncı aşılmamalıdır.
Elektrik bağlantısının kurulması
Tehlike
Elektrik çarpma tehlikesi.
Kullanılan priz bir elektrik tesisatçısı tarafından monte edilmeli ve IEC 60364-1'e uygun olmalıdır.
Cihaz sadece topraklı bir akım beslemesi-ne bağlanmalıdır.
Kullanılan prize rahat erişilebilmeli ve zeminden 0,6 m ile 1,9 m arasında yüksek olmalıdır.
Kullanılan priz kullanıcıının görüş alanında olmalıdır.
Cihaz, Tip B, 30 mA bir FI koruma şalteri ile emniyete alınmış olmalıdır.
Cihazın elektrik bağlantı hattına her kullanımdan önce hasar kontrolü yapın. Kablo-su zarar görmüş bir cihazu çalıştırmayın.
Zarar görmüş kabloyu bir elektrik teknisy-nine değiştirtin.
Uzatma kablosu bir IPX4 korumasını garanti etmeli ve kablo tesisatı en azından H 07 RN-F 3G1,5'e uygun olmalıdır.
→ Elektrik fişini prize takın.
Kullanımı
Kuru buzun doldurulması
Tehlike
Soğuk yanma tehlikesi. Kuru buz, -79 °C sıcaklığa sahiptir. Kuru buz ve soğuk cihaz parçalarına korunması şekilde kesinlikle dokunmayın. Koruyucu eldiven ve koruyucu giysi kullanın.
→ Kuru buz haznesinin kapağını açın.
→ Kuru buz haznesinde yabancı madde ve kondensat olup olmadığını kontrol edin, yabancı maddeler ve kondensatı temizleyin.
→ Kuru buz peletlerini hazneye doldurun.
Dikkat
Cihazın zarar görme tehlikesi. Püskürtme maddesi olarak sadece kuru buz peletleri kullanılmalıdır. Başka püskürtme maddelerinin kullanılması garanti kaybına neden olur.
→ Kuru buz haznesinin kapağını kapatın.
Not
Erimiş kuru bu peletleri nedeniyle arızalar oluşmasını önlemek için, yeni kuru buz doldurmadan önce kuru buz haznesinin tümüyle tüketilmesi doğru olacaktır. Uzun süreli çalışma kesintilerinden önce, kuru buz haznesi boşalana kadar cihazı çalıştırın veya kuru buz boşaltma fonksiyonu ile hazneyi boşaltın.

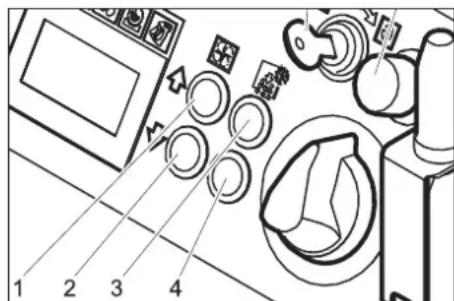

Ayarlar
Not
Ayarlar, temizlenecek cismin hammaddesi ve kirlenmeye bağlıdır.
→ Acil kapama tuşunun kilidini döndüre-
rek açın.
→ Cihaz anahtarını "I" konumuna getirin.
→ Anahtarlı şalteri saat yönünde döndürün.
→ Püskürtmebasıncını, püskürtme basıncını yükseltme/azaltma tuşlarıyla ayarlayın.
Not
Ayarlanan püskürtme basıncı ne kadar yüksek olursa, temizleme etkisi de o oranda yüksek (agresif) olur.
→ Kuru buz dozajını, kuru buz dozajını yükseltme/azaltma tuşlarıyla ayarlayın.
→ Anahtarlı şalteri saat yönünün tersine doğru döndürün ve anahtarı çekin.
Anahtar deliğinin otomatik olarak kapanması sayesinde, çalışma sırasında kirlenme önlenir.
Anahtar çekilmiş durumdayken, cihaz ayarların değiştirilmesi ve istatistik değerlerinin sıfırlanmasına karşı emniyete alınmıştır.
Çalıştırma
→ Bakım çalışmalarını "Çalışmaya başla madan önce her gün" uygulayın (Bkz. "Bakım ve Koruma" bölümü).
Tehlike
Etrafta uçuşan kuru buz peletleri nedeniyle yaralanma tehlikesi. Püskürtme tabancası- ni kişilere yöneltmeyin. Üçüncü kişileri kullanım yerinden uzaklaştırın ve çalışma sırasında uzak tutun (Örn; Engellerle).
Çalışma sırasında meme açıklığı ya da püskürtülen kuru buzu tutmayın.
Püskürtme tabancası ve püskürtme maddesi hortumunun arasındaki ve püskürtme maddesi hortumu ve cihaz arasındaki bağlantı ayırmadan önce, basınçlı hava beslemesini mutlaka bloke edin, cihazı basınçsız duruma getirin ve elektrik fişini prizden çekin.
→ Çalışma sırasında kişilerin girmesini önlemek için çalışma alanını bloke edin.
Tehlike
Karbondioksit nedeniyle boğulma tehlikesi. Kuru bu peletleri sabit karbondioksitten oluşur. Cihazın çalıştırılması sırasında iş alanındaki havada bulunan karbondioksit oranı artar. İş alanını yeterli şekilde havalandının, gerekirse bir kişi uyarı cihazı kullanın. Solunum havasındaki yüksek karbondioksit konsantrasyonunun belirtileri:
– % 3...5: Baş ağrısı, yüksek solunum frekansı.
- % 7...10: Baş ağrısı, kusma, duruma bağlı olarak bilinç kaybı.
Bu belirtilerin ortaya çıkması durumunda cihazı hemen kapatın ve temiz havaya çıkın, çalışmaya devam etmeden önce havalandırma önlemlerini iyileştirin ya da solunum cihazı kullanın.
Kuru buz üreticisinin güvenlik formuna dikkat edin.
Tehlike
Sağlığa zararlı maddeler nedeniyle tehlike. İşleme sırasında sağlığa zararlı tozlar oluşabilirse, çalışmalara başlamadan önce gerekli güvenlik önlemleri alınmalıdır.
Tehlike
Patlama tehlikesi!
Hafif metaller ve demir içeren parçaları aynı anda işlemeyin.
Değişimli olarak halif metaller ve demir içeren parçalar işlenirse, başka bir malzemenin işlenmeye başlamasından önce çalışma bölümü ve emme tertibatı temizlenmelidir.
→ Dar bölümlerde çalışma sırasında, oda havasındaki karbondioksit konsantras- yonunu aynı değerde tutmak için hava değişiminin yeterli olmasını sağlayın.
→ Gerekirse, temizlenecek nesneyi sabit leyin.
Tehlike
Elektrostatik yüklenme nedeniyle yaralanma tehlikesi, elektronik yapı gruplarının hasar görme tehlikesi. Temizlik işlemi sırasında, temizlenen cisimde elektrik yükü oluşabilir. Temizlenen cismi elektrikli olarak topraklayın ve tüm temizlik işlemi sırasında topraklamanın devam etmesini sağlayın.
⚠️ Uyari
Kuru buz haznesine düşen yabancı maddeler nedeniyle hasar tehlikesi. Çalışma sırasında kuru buz haznesinin kapağını kapalı tutun.
→ Topraklama halatın (sadece IB 7/40 Advanced'da) elektrik iletken şekilde temizlenecek nesneye bağlayın veya temizlenecek nesneyi başka bir şekilde topraklayın.
→ Koruyucu giysi, koruyucu eldiven, sıkıca kapatan koruyucu gözlük ve koruyucu kulaklık kullanın.
→ Basınçlı hava beslemesini devreye sokun.
→ Acil kapama tuşunun kilidini döndüre-
rek açın.
→ Güvenli bir yer seçin ve püskürtme tabancasının geri tepme kuvveti nedeniyle denge konumundan çıkmamak için güvenli bir vücut duruşuna geçin. Geri tepmenin darbeli şekilde oturmasını önlemek için, püskürtme basıncının yavaşça yükselmesi ayarlanabilir (Bkz. Yumuşak çalıştırma menü maddesinde "Kullanım/Temel ayarlar").
→ Püskürtme tabancasının emniyet düğmesine basın.
→ Püskürtme tabancasının çekme koluna basarak kuru buz püskürtmeyi devreye sokun ve temizlik işlemini uygulayın.
Not
IB 7/41 Advanced cihaz versiyonunda, püskürtme tabancasındaki kuru buz dozajını Açma/Kapama tuşuyla kuru buz peletlerinin dozajlanması kapatılabilir ve açılabilir. Dozaj kapalıyken tuş kırmızı renkte yanar, ekranda "Ice off" gösterili.
Ek olarak, IB 7/40 Advanced cihaz versiyonunda püskürtme basıncı ve kuru buz miktarı püskürtme tabancasından ayarlanabilir.
⚠️Uyari
Kir nedeniyle dozaj tertibatının zarar görme tehlikesi. Püskürtülen kirlerin içeri girmesini önlemek için, püskürtme modunda kuru buz haznesinin kapağını kapalı bırakın.
Acil durumda kapatma
→ Püskürtme tabancasının çekme kolunu bırakın.
→ Acil kapama tuşuna basın.
Kuru buz dozajı durur ve memeden çıkan hava akımı kesilir.
→ Basınçlı hava beslemesi durur.
Acil kapamadan sonra çalıştırma
→ Acil kapama tuşunun kilidini döndüre- rek açın.
Çalışmaya ara verme
→ Püskürtme tabancasının çekme kolunu bırakın.
→ Çalışma molalarında, püskürtme tabancası cihazın tutucusuna takılabilir.
Not
Uzun çalışma aralarında, kuru buz peletleri kuru buz haznesinde eriyebilir. Çalışmaya mümkün olduğunca 20 dakikadan daha uzun süre ara vermeyin. Uzun süreli aralarda kuru buz haznesini boşaltın.
Kondensatın boşaltılması
Bir su ayırcı, cihaza geri gönderilen basınçlı havayı temizler. Bu nedenle, kondensat zamanla boşaltılması gereken su ayırcıda toplanır.
→ Toplama kabını kondensat tahliyesinin altına koyun.
→ Basınç boşaltma valfını yavaşça açın ve kondensat cihazdan çıkana kadar bekleyin.
Not
Çevreyi korumak için kondensatı çevreye uygun şekilde tasfiye edin.
İstatistik fonksiyonu
Değerlerin çağrılması
→ Cihaz anahtarını "I" konumuna getirin.
→ İstatistik tuşuna kısa süreli basın, çalışma süresi gösterilir.
t: Son sıfırlamadan itibaren çalışma süresi.
T: Toplam çalışma süresi.
→ İstatistik tuşuna kısa süreli basın, işlenen kuru buz miktarı gösterilir.
m: Son sıfırlamadan itibaren kuru buz miktarı.
M: Toplam kuru buz miktarı.
→ İstatistik tuşuna kısa süreli basın, ortalama kuru buz tüketimi gösterilir.
q: Son sıfırlamadan itibaren ortalama kuru buz tüketimi.
Q: Toplam ortalama kuru buz tüketimi.
Değerlerin sıfırlanması
→ Anahtarlı şalteri saat yönünde döndürün.
→ İstatistik tuşuna 4 saniye boyunca basın.
Not
Toplam değerler silinemez.
Temel ayarlar
→ Püskürtme basıncını yükseltme ve püskürtme basıncını azaltma tuşlarına aynı anda basın ve tuşları sabit tutun, anah-tarlı şalteri saat yönünde döndürün.
Temel ayarlar çalışma modunda tuşlar aşağıdaki işlevlere sahiptir:
1 Değeri yükseltme
2 Değeri azaltma
3 Menü maddesi yukarı
4 Menü maddesi aşağı
| Menü maddesi | Ayar aralığı | Tanımlama |
| Yumuşak çalıştırma | 0, 1, 2, 3,4, 5 sani-ye | Yumuşak çalışma, seçi-len püskürtme basıncınaulaşana kadar geçensüre |
| T_Dump | 1, 2, 3, 4,5 dakika | Kuru buz boşaltma işle-minin süresi |
| Language | metrik,emperyal | Ölçü birimlerimetrik: kg/saat, MPaemperyal: lbs, psi |
| Lighting | AÇIK/KA-PALI | Meme aydınlatmasını(opsiyon) açma/kapat-ma |
| Demo modu | AÇIK/KA-PALI | Demo modu: Kullanımınsimülasyonu yapılır, basınclı hava ve kuru buzçıkışı bloke edilmiştir. |
Temel ayarlardan çıkış
→ Anahtarlı şalteri saat yönünün tersine doğru döndürün.
Kullanım dışında
Tehlike
Soğuk yanma tehlikesi. Kuru buz, -79 °C sıcaklığa sahiptir. Kuru buz ve soğuk cihaz parçalarına korunmasız şekilde kesinlikle dokunmayın. Koruyucu eldiven ve koruyucu giysi kullanın.
Tehlike
Etrafta uçuşan kuru buz peletleri nedeniyle yaralanma tehlikesi. Püskürtme tabancası- ni kişilere yöneltmeyin. Üçüncü kişileri kullanım yerinden uzaklaştırın ve çalışma sırasında uzak tutun (Örn; Engellerle).
→ Basınçlı hava beslemesini kapatın.
→ Toplama kabını kondensat tahliyesinir altına koyun.
→ Basınç boşaltma valfını yavaşça açın ve kondensat ve basınçlı hava cihazdan çıkana kadar bekleyin.
→ Toplama kabını kuru buz çıkışının altına koyun.
→ Kuru buz haznesini boşaltma tuşuna basın ve kuru buz haznesi boşalana ka dar bekleyin.
Önceden ayarlanan süre sonra kuru buz boşaltma işlemi durur (Bkz. "Temel ayarlar").
Gerekirse, kuru buz haznesini boşaltma tuşuna birkaç kez basın.
Not
Çevreyi korumak için kondensatı çevreye uygun şekilde tasfiye edin.
→ Cihaz şalterini „0/OFF“ konumuna getirin.
→ Cihazı basınçlı hava besleme hattından ayırın.
→ Cihazın fişini prizden çekin.
→ Topraklama halatının temizlenmesi ve sarılması
Taşıma
Tehlike
Cihazdaki kuru buz artıkları nedeniyle kaza tehlikesi. Kapalı araçlarda taşımadan önce, birlikte seyahat eden kişilerin karbondioksit nedeniyle zarar görmesini önlemek için kuru buzlar hiç artık kalmayacak şekilde cihazdan temizlenmiş olmalıdır.
Dikkat
Yaralanma ve hasar tehlikesi! Taşıma sırasında cihazın ağırlığına dikkat edin.
→ Taşımaya başlamadan önce, "Devre dışı bırakma" bölümündeki tüm adımları uygulayın.
→ Cihazı taşıma aracına götürün.
→ Manevra makaralarının frenlerini kilitleyin.
→ Cihazı gergi kemerleriyle araca sabitleyin.
Depolama
Dikkat
Yaralanma ve hasar tehlikesi! Depolama sırasında cihazın ağırlığına dikkat edin. Bu cihaz sadece iç mekanlarda depolanmalıdır.
Tehlike
Karbondioksit birikmesi nedeniyle boğulma tehlikesi. Kuru buz peletlerini sadece iyi ha- valandırılmış yerlerde depolayın.
Bakım ve koruma
Bakım uyarıları
Çalışma güvenli sağlanmış bir sistemin temeli, aşağıdaki bakım planına göre düzenli bakım yapılmasıdır.
Sadece üreticinin orijinal yedek parçaları ya da üretici tarafından onaylanmış yedek parçalar kullanın:
– Yedek parçalar ve aşınma parçaları,
– Aksesuar parçaları,
- İşletme maddeleri,
- Temizlik maddesi.
Tehlike!
Cihazdaki çalışmalar sırasında kaza tehlikesi. Cihazdaki çalışmalardan önce, "Devre dışı bırakma" bölümündeki tüm iş adımlarını uygulayın.
Tehlike
Kuru buz ya da soğuk cihaz parçaları nedeniyle soğuk yanma tehlikesi. Cihazdaki çalışmalar sırasında soğuğa karşı uygun koruyucu giysiler kullanın ya da kuru buzu çıkartın ve cihazı ısıtin.
Kuru buzu kesinlikle ağzınıza almayın.
⚠️Uyari
Hasar görme tehlikesi. Püskürtme tabanca- sını çözücü maddeler, benzin ya da yağ içeren temizlik maddeleriyle temizlemeyin.
Bakım sözleşmesi
Sistemin güvenli bir şekilde çalışmasını garanti etmek için, bir bakım sözleşmesi yapmanızı öneriyoruz. Lütfen yetkili Kärcher müşteri hizmetlerine başvurun.
Bakım planı
Çalışmaya başlamadan önce hergün
→ Püskürtme maddesi hortumuna yırtık, bükülme ve diğer hasar kontrolü. Hortumdaki yumuşak noktalar, hortumu iç tarafından aşındığını gösterir. Arızalı ya da aşınmış hortumu yeni bir hortumla değiştirin.
→ Elektrik kabloları ve fişlerine hasar kontrolü yapın. Arızalı parçaları müşteri hizmetlerine değiştirtin.
Her 100 çalışma saatinde
→ Püskürtme maddesi hortumu, cihaz ve püskürtme tabancasındaki kaplinlere hasar ve aşınma kontrolü yapın. Arızalı hortumu değiştirin, cihaz ya da püskürtme tabancasındaki arızalı kaplinleri müşteri hizmetlerine değiştirtin.
Dozaj tertibatına hasar ve sızdırmazlık kontrolü yapın. Hasar/sızdırma belirlenirse, müşteri hizmetlerine haber verin.
→ Arka tekerleklerin sabitleme kapaklarına sıkı oturma kontrolü yapın.
Her 500 saatte bir ya da her yıl
→ Cihazı müşteri hizmetlerine kontrol etti-rin.
Her 2 yılda bir
→ Püskürtme maddesi hortumunu en azından her 2 yılda bir yenileyin.

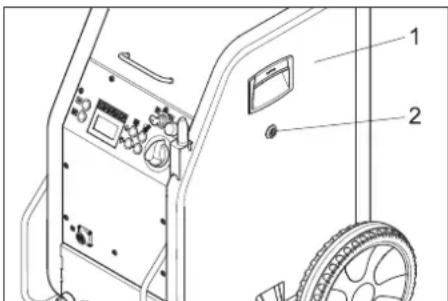

Cihazın açılması
Bazı bakım çalışmalarının yapılması için cihazın yan kaplamaları sökülmelidir:
→ Mandalı saat yönünün tersine doğru açın.
→ Yan kaplamayı çıkartın.
Bakım çalışmaları

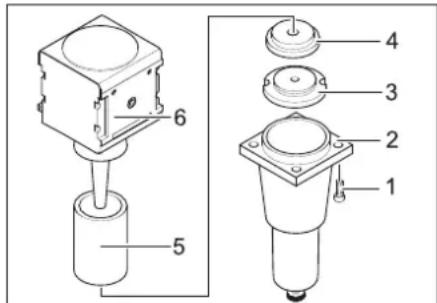

Su ayıricidaki filtre kartuşunu değiştirin.
→ 4 civatayı sökün.
→ Alt parçayı çıkartın.
→ Somunu sökün.
→ Pulu çıkartın.
→ Filtre kartuşunu çıkartın ve yeni bir filtr kartuşuyla değiştirin.
→ Su ayıricıyı ters sırada toplayın.
Kontroller
BGV D 26'ya göre, bir bilirkişi tarafından cihazda aşağıdaki kontroller yapılmalıdır. Kontrolün sonuçları bir kontrol belgesine kaydedilmelidir. Kontrol belgesi, cihazın işletmecisi tarafından bir sonraki kontrole kadar saklanmalıdır.
Bir yıldan uzun çalışma kesintilerinden sonra
→ Cihazın kurallara uygun özellikleri sa-hip olup olmadığını kontrol edin ve çalışma kontrolü yapın.
Kurulum yerinin değiştirilmesinden sonra
→ Cihazın kurallara uygun özellikleri sa-hip olup olmadığını kontrol edin, çalışma ve kurulum kontrolü yapın.
Onarım çalışmaları ya da çalışma güvenliğini etkileyebilecek değişikliklerden sonra
→ Cihazın kurallara uygun özellikleri sa-hip olup olmadığını kontrol edin, çalışma ve kurulum kontrolü yapın.
Arizalarda yardım
Tehlike!
Cihazdaki çalışmalar sırasında kaza tehlikesi. Cihazdaki çalışmalardan önce, "Devre dışı bırakma" bölümündeki tüm iş adımlarını uygulayın.
Tehlike
Kuru buz ya da soğuk cihaz parçaları nedeniyle soğuk yanma tehlikesi. Cihazdaki çalışmalar sırasında soğuğa karşı uygun koruyucu giysiler kullanım ya da kuru buzu çıkartın ve cihazı ısıtin.
Kuru buzu kesinlikle ağzınıza almayın.
Ekranda gösterilen arızalar
| Elektro-nik gös-terge | Kontrol lambası (KL) | Olası nedeni Arızanın giderilmesi Kim tara- | fından |
| E001 Kumanda gerilimi KL kırmızı yanıyor | Kumanda gerilimi çok düşük Cihazı kapatın, kısa süre bekleyin, cihazı tekrar açın. Prizi kontrol ettirinHata kodu tekrar görülürse, Kärcher müşteri hizmet-lerini bilgilendirin | Kullanıcı | |
| E002 Acil Kapatma KL kırmızı yanıyor | Acil kapama tuşuna basılmış Acil kapama tuşunun kilidini döndürerek açın. Kullanıcı | ||
| E003 Basınçlı hava KL kırmızı yanıyor | Basınçlı hava beslemesinin basıncı çok düşük | Basıncı yükseltinCihazı kapatın, kısa süre bekleyin, cihazı tekrar açın. | Kullanıcı |
| E004 Dozaj KL kırmızı yanıyor | Dozaj ünitesinde arıza Cihazı kapatın, kısa süre bekleyin, cihazı tekrar açın.Hata kodu tekrar görülürse, Kärcher müşteri hizmet-lerini bilgilendirin | Kullanıcı | |
| E005 Püskürtme taban-cası KL kırmızı ya- nıyor | Cihaz ve püskürtme tabancası arasındaki bağlantıda arıza. | Kumanda hattındaki kavramaların doğru bağlanıp bağlanmadığını kontrol edin.Kumanda kablosuna hasar kontrolü yapın. | Kullanıcı |
| E006 Püskürtme taban-cası KL kırmızı ya- nıyor | Püskürtme tabancası veya ku-manda kablosunda kısa devre | Püskürtme tabancası veya püskürtme hortumunu ku-manda kablosuyla birlikte değiştirin. | Kullanıcı |
| E007 Basınçlı hava KL kırmızı yanıyor | Basınçlı hava ayar valfında arı- za. | Müşteri hizmetlerini arayın. Kullanıcı | |
| E008 Püskürtme taban-cası KL turuncu ya- nıyorArıza Olası nedeni Anzanın giderilmesi Kim tara- | Açma veya Acil Kapatma tuşu- nun açılması sırasında püs-kürtme tabancasının çekme koluna basıldı. | Püskürtme tabancasının çekme kolunu bırakın. Kullanıcı | fından |
| Ana şalter açık olmasına rağmen ekranda gösterge yok | Elektrik fişi prize takılmamış. Elektrik fişini prize takın. Kullanıcı | ||
| F1 sigortası devreye girdi Yan kaplamayı çıkartın ve basarak F1 sigortası-nın kilidini açın. | Kullanıcı | ||
| Çekme kolu çekilmesine rağmen basınçlı hava püskürtülmüyor | Basınçlı hava beslemesinin basıncı çok düşük | Basıncı kontrol edin. Kullanıcı | |
| Püskürtme basıncı çok düşük ayarlanmış Püskürtme basıncını yükseltin. Kullanıcı | |||
| Gerilim beslemesinde kesinti Gerilim beslemesini kontrol edin. "Cihaz açık" kontrol lambası yeşil yanmalıdır. | Kullanıcı | ||
| Acil kapama tuşuna basılmış Acil kapama tuşunun kilidini döndürerek açın."Cihaz açık" kontrol lambası yeşil yanmalıdır. | Kullanıcı | ||
| Kumanda hattı doğru bağlanmamış Kumanda hattı ve püskürtme tabancası ve ku-manda hattı ve cihaz arasındaki bağlantıyı kon-trol edin. | Kullanıcı | ||
| Kumanda hattı arızalı Püskürtme maddesi hortumunu değiştirin. Kullanıcı | |||
| Basınçlı hava püskürtmesi çok zayıf | Püskürtme basıncı çok düşük ayarlanmış Püskürtme basıncını yükseltin. Kullanıcı | ||
| Basınçlı hava beslemesinde çok az basınç var ya da kompresörün besleme basıncı çok düşük. | Basınç ve besleme miktarını kontrol edin. Kullanıcı | ||
| Su ayırıcıdaki filtre kartuşu tikalı. Su ayırıcıdaki filtre kartuşunu değiştirin. Kullanıcı | |||
| Püskürtme maddesi hortumu ya da püskürt-me tabancası tıkanmış | Püskürtme maddesi hortumu ve püskürtme ta-bancasını çözdürün ve tıkanmayı giderin. Çalış-ma basıncını artırın ve/veya kuru buz dozajını azaltın. | Kullanıcı | |
| Basınçlı hava huzmesinde kuru buz pelet-leri yok | Kuru buz dozajı kapalı (sadece IB 7/40 Ad-vanced), püskürtme tabancasındaki kuru buz dozajını Açma/Kapama tuşu kırmızı ya-nıyor, "Ice off" ekran göstergesi. | Püskürtme tabancasındaki kuru buz dozajı tuşu-na basın. | Kullanıcı |
| Kuru buz haznesi boş | Kuru buz haznesini doldurun | Kullanıcı | |
| Kuru buz erimiş | Kuru buz haznesini boşaltın ve taze kuru buz dol-durun. | Kullanıcı | |
| Kuru buz haznesindeki karıştırıcı çalışmıyor | Müşteri hizmetlerini arayın. | Kullanıcı | |
| Dozaj tertibatının tahrik motorunda aşırı yük | Dozaj tertibatını çözdürün. | Kullanıcı | |
| Kuru buz haznesinden basınçlı hava çıkışı | Dozaj tertibatındaki basınç dengeleme kanalını temizleyin. | Müşteri hiz-meti | |
| Dozaj ünitesindeki dozaj diski arızalı | Dozaj diskini değiştirin. | Müşteri hiz-meti | |
Teknik Bilgiler
| Elektrik bağlantısı | ||
| Gerilim V 220...240 | ||
| Elektrik türü 1~ | ||
| Frekans Hz 50 | ||
| Bağlantı gücü kW 0,6 | ||
| Kaçak akım, tip. mA 7,5 | ||
| FI koruma şalteri A cinsinden delta I 0,03 | ||
| Basınçlı hava | ||
| Nominal hortum mesafesi İnc 1/2 | ||
| Besleme basıncı (maksimum) | MPa (bar) | 1,0 (10) |
| Besleme basıncı (minimum) | MPa (bar) | 0,2 (2) |
| Basınçlı hava tüketimi | m^3/dk | 0,5...3,5 |
| Basınçlı hava kalitesi | * | |
| Performans değerleri | ||
| Püskürtme basıncı (maksimum) | MPa (bar) | 1,0 (10) |
| Kuru buz peletlerinin çapı (maks.) | mm | 3 |
| Kuru buz tüketimi | kg/saat | 15...50 |
| Boyutlar | ||
| Kuru buz haznesinin hacmi | kg | 15 |
| Genişlik | mm | 510 |
| Derinlik | mm | 768 |
| Yükseklik | mm | 1096 |
| Ağırlık IB 7/40 Classic, çalışmaya hazır | kg | 93 |
| Ağırlık IB 7/40 Advanced, çalışmaya hazır | kg | 95 |
| Ağırlık IB 7/40 Classic, boş, aksesuarsız | kg | 70 |
| Ağırlık IB 7/40 Advanced, boş, aksesuarsız | kg | 71 |
| Püskürtme tertibatının ağırlığı (püskürtme maddesi hortumu, püskürtme tabancası, alet çantası) | kg | 6,75 |
| Püskürtme tabancasının geri tepme kuvveti (maksimum) | N | 30 |
| Püskürtme tabancasının torku (maks.), sadece açılı memede | N | 8 |
| Cihaz titreşimleri | ||
| Püskürtme tabancası | m/s^2 | 1,2 |
| Püskürtme maddesi hortumu | m/s^2 | 1,2 |
| * kuru ve yağsız, kompresörün arkasına en azından bir adet ek soğutucu ve bir ayırıcı bağlanmış olmalıdır | ||

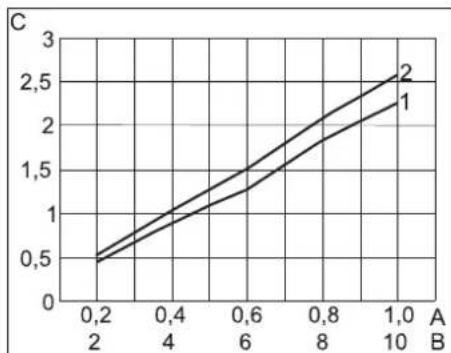

Basınçlı hava ihtiyacı
line
| X-Axis | Y-Axis (1) | Y-Axis (2) | |---|---|---| | 0.2 | 0.5 | 0.5 | | 0.4 | 0.9 | 1.0 | | 0.6 | 1.3 | 1.5 | | 0.8 | 1.8 | 2.0 | | 1.0 | 2.3 | 2.6 |A MPa cinsinden basınç
B bar cinsinden basınç
C m³/dakika cinsinden hacim akışı
1 düz memeler
2 açılı memeler
Ses basıncı seviyesi
line
| A | B=0.2 | B=0.4 | B=0.6 | B=0.8 | B=1.0 | |------|-------|-------|-------|-------|-------| | 1 | 85 | 87 | 90 | 93 | 96 | | 2 | 84 | 86 | 89 | 92 | 95 | | 3 | 83 | 85 | 88 | 91 | 94 | | 4 | 82 | 84 | 87 | 90 | 93 | | 5 | 81 | 83 | 86 | 89 | 92 |A MPa cinsinden basınç
B bar cinsinden basınç
C Ses şiddeti seviyesi dB(A)
1 Yuvarlak püskürtme memesi, kısa
2 Yassı püskürtme memesi, kısa
3 Yassı püskürtme memesi, açılı
4 Yuvarlak püskürtme memesi, uzun
5 Yassi püskürtme memesi, uzun, teslimat kapsamına dahildir

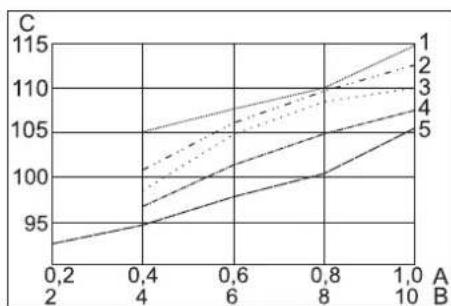

Ses gücü seviyesi
A MPa cinsinden basınç
B bar cinsinden basınç
C Ses gücü seviyesi dB(A)
1 Yuvarlak püskürtme memesi, kısa
2 Yassı püskürtme memesi, kısa
3 Yassı püskürtme memesi, açılı
4 Yuvarlak püskürtme memesi, uzun
5 Yassi püskürtme memesi, uzun, teslimat kapsamına dahildir
Aksesuar
Koruyucu giysi
Tam görüşlü koruyucu gözlük, buğu önleyici, Parça No.: 6.321-208.0
Kayma önleyici profilli soğuktan koruma eldiveni, EN 511'e göre kategori III, Parça No.: 6.321-210.0
Baş demirli koruyucu kulaklık, Parça No.: 6.321-207.0
Püskürtme tertibatı
Yuvarlak püskürtme memesi, kısa
Parça No.: 4.321-236.0
Yuvarlak püskürtme memesi, uzun
Parça No.: 4.321-234.0
Yassı püskürtme memesi, kısa
Parça No.: 4.321-237.0
Yassı püskürtme memesi, uzun, teslimat kapsamına dahildir
Parça No.: 4.321-235.0
Yuvarlak püskürtme memesi, açılı
Parça No.: 4.321-249.0
Yassı püskürtme memesi, açılı
Parça No.: 4.321-250.0
Scrambler
Parça No.: 4.110-015.0
Meme uzatması, 300 mm uzunluğunda
Parça No.: 5.760-001.0
Tutamak
Parça No.: 4.321-248.0
Çalışma aydınlatması
Parça No.: 2.815-421.0
Garanti
Her ülkede yetkili distribütörümüz tarafından verilmiş garanti şartları geçerlidir. Garanti süresi içinde cihazınızda oluşan muhtemel hasarları, arızanın kaynağı üretim veya malzeme hatası olduğu sürece ücretsiz olarak karşılıyoruz. Garanti durumunda satış fişi ile satıcıya veya yetkili servise başvurun.
AB uygunluk bildirisi
İşbu belge ile aşağıda tanımlanan makinenin konsepti ve tasarımı ve tarafımızdan piyasaya sürülen modeliyle AB
yönetmeliklerinin temel teşkil eden ilgili güvenlik ve sağlık yükümlülüklerine uygun olduğunu bildiririz. Onayımız olmadan cihazda herhangi bir değişiklik yapılması durumunda bu beyan geçerliliğini yitirir.
Ürün: Kuru buz püskürtme cihazı
Tip: 1.574-xxx
İlgili AB yönetmelikleri
2011/65/EU
2006/42/EG (+2009/127/EG)
2014/30/EU
2009/125/EG + 2009/1781
Kullanılmış olan uyumlu standartlar
EN 55014-1: 2017 + A11: 2020
EN 55014-2: 2015
EN 60204-1
EN 61000-3-2: 2014
EN 61000-3-3: 2013
EN IEC 63000: 2018
EN 62233: 2008
Kullanılmış ulusal standartlar
GS-STE-13 (yardım alarak)
Aşağıda imzası olan kişiler, yönetim kurulu adına ve yönetim kurulunun yetkisine sahip olarak hareket eder.
Dokümantasyon sorumlusu:
S. Reiser
Alfred Kärcher SE & Co. KG
