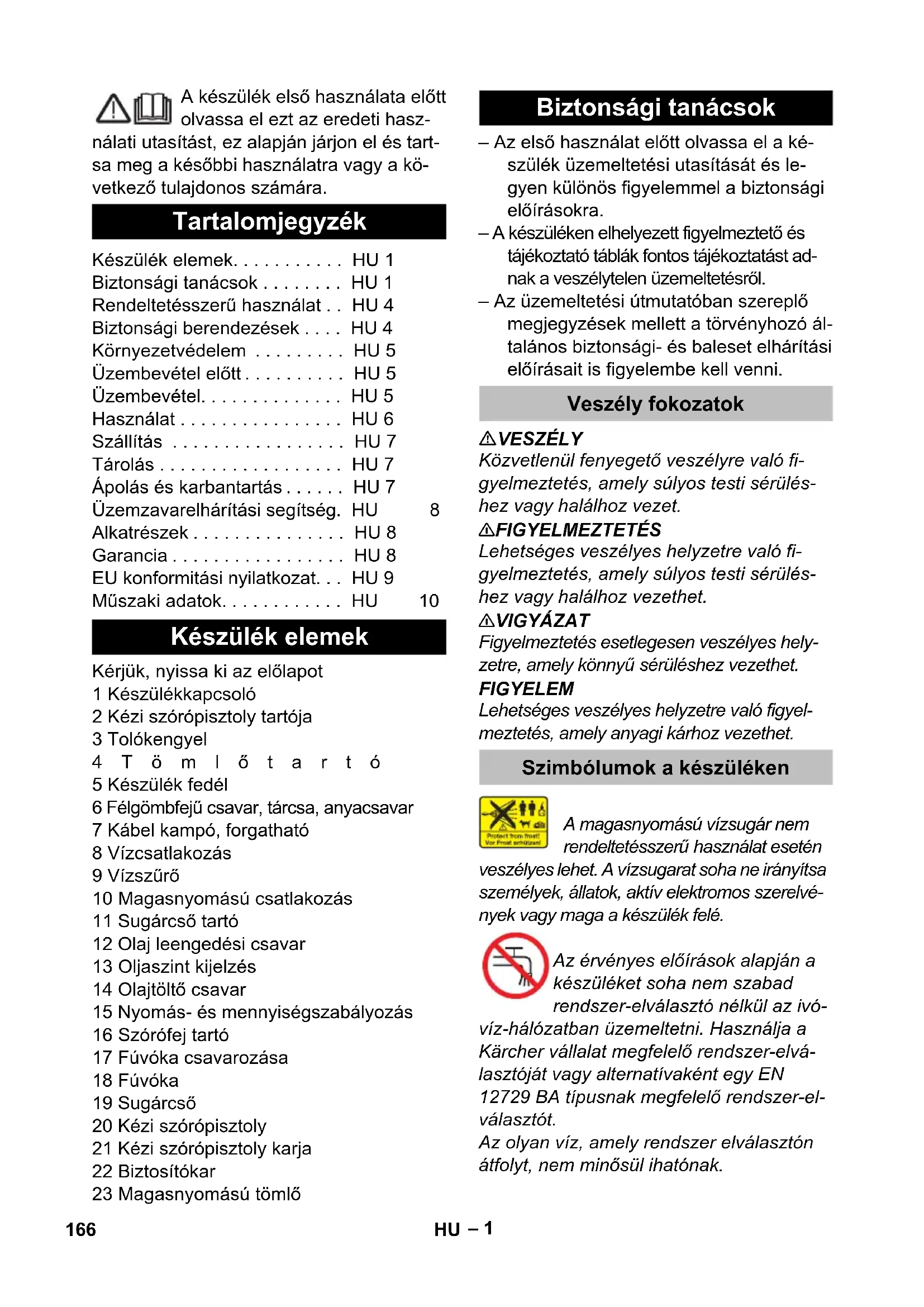

HASZNÁLATI ÚTMUTATÓ HD 6154 Classic Kärcher

A készülék első használata előtt olvassa el ezt az eredeti hasz-

nálati utasítást, ez alapján járjon el és tart- sa meg a későbbi használatra vagy a kö- vetkező tulajdonos számára.

Tartalomjegyzék

Készülék elemek. . . . . . . . . HU 1

Biztonsági tanácsok ..... HU 1

Rendeltetésszerű használat .. HU 4

Biztonsági berendezések .... HU 4

Környezetvédelem ..... HU 5

Üzembevétel előtt ..... HU 5

Üzembevétel. . . . . . . . . . . . . . . HU 5

Használat ..... HU 6

Szállítás ...... HU 7

Tárolás ..... HU 7

Ápolás és karbantartás ..... HU 7

Üzemzavarelhárítási segítség. HU 8

Alkatrészek....HU 8

Garancia....HU 8

EU konformitási nyilatkozat. . . HU 9

Müszaki adatok. . . . . . . . . . . HU 10

Készülék elemek

Kérjük, nyissa ki az előlapot

1 Készülékkapcsoló

2 Kézi szórópisztoly tartója

3 Tolókengyel

6 Félgömbfejű csavar, tárcsa, anyacsavar

7 Kábel kampó, forgatható

8 Vízcsatlakozás

9 Vízszűrő

10 Magasnyomású csatlakozás

11 Sugárcső tartó

12 Olaj leengedési csavar

13 Oljaszint kijelzés

14 Olajtöltő csavar

15 Nyomás- és mennyiségszabályozás

16 Szórófej tartó

17 Fúvóka csavarozása

18 Fúvóka

19 Sugárcső

20 Kézi szórópisztoly

21 Kézi szórópisztoly karja

22 Biztosítókar

23 Magasnyomású tömlő

Biztonsági tanácsok

– Az első használat előtt olvassa el a készülék üzemeltetési utasítását és legyen különös figyelemmel a biztonsági előírásokra.

– A készüléken elhelyezett figyelmeztető és tájékoztató táblák fontos tájékoztatást adnak a veszélytelen üzemeltetésröl.

– Az üzemeltetési útmutatóban szereplő megjegyzések mellett a törvényhozó általános biztonsági- és baleset elhárítási előírásait is figyelembe kell venni.

Veszély fokozatok

⚠ VESZÉLY

Közvetlenül fenyegető veszélyre való figyelmeztetés, amely súlyos testi sérüléshez vagy halálhoz vezet.

⚠️FIGYELMEZTETÉS

Lehetséges veszélyes helyzetre való figyelmeztetés, amely súlyos testi sérüléshez vagy halálhoz vezethet.

⚠VIGYÁZAT

Figyelmeztetés esetlegesen veszélyes helyzetre, amely könnyű sérüléshez vezethet.

FIGYELEM

Lehetséges veszélyes helyzetre való figyel- meztetés, amely anyagi kárhoz vezethet.

Szimbólumok a készüléken

A magasnyomású vízsugár nem rendeltetésszerű használat esetén

veszélyes lehet. A vízsugarat soha ne irányítsa személyek, állatok, aktív elektromos szerelvények vagy maga a készülék felé.

Az érvényes előírások alapján a készüléket soha nem szabad rendszer-elválasztó nélkül az ivó- víz-hálózatban üzemeltetni. Használja a Kärcher vállalat megfelelő rendszer-elválasztóját vagy alternatívaként egy EN 12729 BA típusnak megfelelő rendszer-elválasztót.

Az olyan víz, amely rendszer elválasztón átfolyt, nem minősül ihatónak.

A készüléken forró alkatrészek vannak, amelyek égési sérüléseket okozhatnak.

Áramütésveszély! A burkolatot kizárólag szakképzett villanyszerelők nyíthatják fel.

Áram csatlakozás

– Az adattáblán megadott feszültségnek meg kell egyeznie az áramforrás feszültségével.
– A csatlakozóaljzat biztosítékának mini- mális értéke (lásd a műszaki adatokat)
– I védelmi osztály – a készülékeket kizárólag szabályosan földelt áramforráshoz szabad kapcsolni.
– A készülékhez csak 30 mA hibaáram-védőkapcsolóval biztosított csatlakozó-aljzathoz ajánlatos csatlakoztatni.
– Kizárólag a gyártó által előírt hálózati csatlakozóvezetéket szabad használni; vonatkozik ez a vezeték cseréjére is. A rendelési számot és típust lásd a használati utasításban.
- Használat előtt mindegy egyes alkalommal meg kell vizsgálni, hogy nem sérült-e a csatlakozóvezeték és a hálózati csatlakozódugó. A sérült csatlakozóvezetéket haladéktalanul ki kell cseréltetni a vevőszolgálattal/elektromos szakemberrel.
– A készüléket csak villanyszerelő által az IEC 60364-1 szabvány szerint kivitelezett elektromos csatlakozóhoz szabad kapcsolni.
– A bekapcsolás rövid időre feszültség csökkenést eredményez.
– Kedvezőtlen hálózati feltételeknél más készülékek akadályozása léphet fel.
– A hálózati dugót soha ne fogja meg nedves kézzel.
– Ügyelni kell arra, nehogy járművel való áthajtás, összenyomódás, rángatás vagy hasonlók miatt megrongálódjon a hálózati csatlakozóvezeték vagy a hosszabbítókábel. Biztosítani kell a kábel védelmét a hő, az olaj és élek éles szélek hatásával szemben.

– A hosszabbítókábelnek a használati utasításban megadott keresztmetszettel kell rendelkeznie, és biztosítani kell annak védelmét a freccsenő víz hatásával szemben. Az összeköttetés nem lehet vízben!

– A hosszabbító vezeték hálózati csatlakozójának és csatlakozójának vízállónak kell lennie és nem szabad vízben feküdnie. A csatlakozót tovább nem szabad a padlóra fektetni. Ajánlott a kábeldobok használata, amelyek biztosítják, hogy a dugaljak legalább 60 mm-rel a padló fölött legyenek.

– Az alkalmatlan elektromos hosszabbító vezetékek veszélyt okozhatnak. A szabadban kizárólag az adott célra engedélyezett és megfelelő jelöléssel ellátott, megfelelő ke-resztmetszetű elektromos hosszabbító vezetékeket használjon.

– A hálózati csatlakozóvezetéket rendszeresen ellenőrizni kell rongálódásra, mint pl. repedések vagy elöregedés. Amennyiben rongálódást állapít meg, akkor a vezetéket a további használat előtt ki kell cserélni.

– A hálózati vagy hosszabbító vezeték csatlakozóinak cseréjekor szavatolni kell a freccsenő víz elleni védelmet és a mechanikai szilárdságot.

– A készülék tisztítása nem történhet locsolótömlővel vagy nagynyomású víz-sugárral (zárlat- vagy egyéb károsodás veszélye).

– A készüléket ne üzemeltesse 0 °C alatti hömérsékleten.

Víz csatlakozás

– Vegyék figyelembe a vízszolgáltató előírásait.

– A csatlakozótömlő csavarzatainak kivétel nélkül tömítettnek kell lenniük.

– A nagynyomású tömlő nem lehet sérült. A sérült nagynyomású tömlőt haladéktalanul ki kell cserélni. Kizárólag a gyártó által ajánlott tömlőket és összeköttetéseket szabad használni. A rendelési számokat lásd a használati utasításban.

Alkalmazás

– A készülék és a munkaberendezés szabályszerű állapotát és üzembiztonságát használat előtt ellenőrizni kell.
A készüléket nem szabad használni, ha a csatlakozóvezeték vagy a készülék fontos részei sérültek, pl. a biztonsági berendezések, magasnyomású tömlők, kézi szórópisztolyok.
– Tilos felszívni oldószertartalmú folyadékot vagy tömény savat és oldószert! Ide tartozik pl. a benzin, a hígító vagy a fűtőolaj. A permetköd nagyon gyúlékony, robbanékony és mérgező. Ne használjon acetont, hígítatlan savakat és oldószereket, mivel ezek a készülékben lévő anyagokat megtámadják.
– A készülék veszélyes területen (például benzinkútnál) történő használatakor figyelembe kell venni a megfelelő biztonsági előírásokat. Tilos a készüléket robbanásveszélyes helyiségekben működtetni.
– A készüléket csak sík, szilárd talajon szabad felállítani.
– Amennyiben a készülék használati utasításában (a műszaki adatoknál) 80 dB(A) értéket meghaladó hangnyomás-szintet adtak meg, úgy fülvédőt kell viselni.
– A munkazónában kizárólag vízsugárral szemben védett áramvezető alkatrészeket szabad használni.
– Üzem közben a kézi szórópisztoly ravaszát nem szabad fixen beszorítani.
– A visszafröccsenő víz vagy szennyeződés elleni védelemhez viseljen alkalmas védőruházatot és védőszemüveget.
– A nagynyomású vízsugár veszélyes lehet szakszerűtlen használat esetén. A vízsugarat soha ne irányítsa személyek, állatok, aktív elektromos szerelvények vagy maga a készülék felé.
– A vízsugarat nem szabad másokra vagy saját magára irányítania a ruházat vagy lábbeli tisztítása céljából.

– A jármű-gumiabroncsok/gumiabroncs-szelepek tisztítását legalább 30 cm freccsenési távolságból kell végezni. Máskülönben a nagy nyomású vízsugár megrongálhatja a jármű gumiabroncsát/a gumiabroncs szelepét. A károsodás első jele a gumiabroncs elszíneződése. A sérült gumiabroncs veszélyforrás.
– Azbeszttartalmú, illetve az egészségre veszélyes összetevőket tartalmazó anyagokat nem szabad a vízsugárral permetezni.
– Rövid sugárcsövek esetén sérülésveszély áll fenn, mivel az egyik kéz véletlenül érintkezhet a magasnyomású sugárral. Amennyiben a használt sugárcső rövidebb, mint 75 cm, akkor nem szabad pontsugárzó szórófejet vagy rotor szórófejet használni.
– A tisztítás előtt el kell végezni a tisztítandó felület kockázati értékelését, hogy meg lehessen állapítani a bizton-sági és egészségvédelmi követelményeket. Ennek alapján kell a szükséges védelmi intézkedéseket meghozni.
– A fedelet nem szabad járó motor mellett felnyitni.
– A tömlőket forró vizes üzem után hagy- ja lehülni, vagy üzemeltesse a készülé- ket rövid ideig hideg vizes üzemben.
– Hosszabb üzemszünetek esetén a ké- szülék főkapcsolóját / készülékkapcsolót ki kell kapcsolni vagy ki kell húzni a hálózati dugót.

Használat

– A kezelőszemélynek a készüléket rendeltetésszerűen kell használni. Figyelembe kell vennie a helyi adottságokat, és a készülékkel való munka közben figyelnie kell a harmadik személyekre, különösen a gyermekekre.
– A készüléket semmiképpen sem szabad felügyelet nélkül hagyni, ameddig az üzemel.

– A készüléket csak olyan személyek használhatják, akiket betanítottak annak kezelésére vagy igazolták ebbéli képességeiket, illetve kifejezetten megbízták őket a készülék használatával. A készüléket nem használhatják gyermekek vagy fiatalkorúak.
– Ez a készülék nem alkalmas arra, hogy korlátozott fizikai, érzékelő vagy szellemi képességgel rendelkező személyek használják.
– A készüléket nem használhatják gyer- mekek és olyan személyek, akiket nem tanítottak be a készülék használatára.
– A készüléket ne használja, ha hatótávolságon belül más személyek is tartózkodnak, kivéve ha védőruházatot viselnek.
– Gyerekeket felügyelni kell, annak biztosításáért, hogy a készülékkel ne játszanak.
– A készüléken végzendő munkákat min- dig erre alkalmas kesztyűvel végezze.
– Az acélcsőből kilépő vízsugár következtében visszalökö erő jön létre. A behajlított acélcső miatt felfelé irányuló erőhatás ébred. A pisztolyt és az acélcsövet szorosan kell fogni.
– Hajlított permetező berendezések használatakor a visszalökö és az elforgató erő hatása változó lehet.

Szállítás

A készülék szállításánál a motort mozdulatlanul kell elhelyezni és a készüléket biztosan rögzíteni.

Karbantartás

– A készülék tisztítását és karbantartását, illetve az alkatrészek cseréjét megelőzően a készüléket ki kell kapcsolni, a hálózatról működő készülékek esetében pedig ki kell húzni a hálózati csatlakozódugót.
– A készüléken és a tartozékokon történő mindenfajta munka előtt a magasnyomású rendszert nyomásmentessé kell tenni.

– A javításokat kizárólag olyan engedéllyel rendelkező vevőszolgálati központok vagy az adott szakterülten jártas szakemberek végezhetik, akik tisztában vannak az összes fontos vonatkozó biztonsági előírással.
– Az ipari használatú mobil készülékeket biztonsági vizsgálatnak kell alávetni az érvényes helyi előírások szerint (Németországban például): VDE 0701).

Tartozékok és pótalkatrészek

– Veszélyek elkerülés végett az alkatrészek javítását és beépítését csak jóváhagyott szerviz szolgálat végezhet el.
– Csak olyan tartozékokat és alkatrészeket szabad használni, amelyeket a gyártó jóváhagyott. Az eredeti tartozékok és az eredeti alkatrészek biztosítják azt, hogy a készüléket biztonságosan és zavartalanul lehessen üzemeltetni.

Rendeltetésszerű használat

Ezt a magasnyomású tisztítót csak a következőkre szabad használni

– magasnyomású sugárral tisztítószer nélkül történő tisztításra (pl. homlokza-tok, teraszok, kerti gépek tisztítására).

Makacs szennyeződés esetén különleges tartozékként ajánljuk a szennymarót.

Biztonsági berendezések

Túlfolyószelep nyomás kapcsolóval

A vízmennyiség nyomás-/mennyiségszabályozóval történő csökkenésénél kinyílik a túlfolyószelep és a víz egy része visszafo- lyik a szivattyú szívó oldalához.

Ha a kézi szórópisztoly karját elengedi, akkor a nyomáskapcsoló a szivattyút lekapcsolja, a magasnyomású sugár leáll. Ha a kart meghúzza, a szivattyú ismét bekapcsol.

Környezetvédelem

A csomagolási anyagok újra- hasznosíthatók. Kérjük, ne dob- ja a csomagolást a házi szemét- be, hanem vigye el egy újra- hasznosító helyre.

A használt készülékek értékes újrahasznosítható anyagokat tartalmaznak, amelyeket újrahasznosító helyen kell elhelyezni. Az elemeknek, olajnak és ha-sonló anyagoknak nem szabad a környezetbe kerülni. Ezért kér-jük, a használt készülékeket megfelelő gyűjtőrendszeren ke-resztül távolítsa el.

Megjegyzések a tartalmazott anyagokkal kapcsolatban (REACH)

Aktuális információkat a tartalmazott anyagokkal kapcsolatosan a következő címen talál:

– A csomagolás tartalmát kicsomagoláskor ellenőrizni kell.
– Szállítási sérülések esetén azonnal tájékoztassa a kereskedőt.

Ellenőrizze a olajszintet

→ Az olajszintnek az olajszint kijelző közepén kell lenni.

Olajtartály szellőzésének aktiválása

→ Készülék burkolatának kinyitása.
→ Zárócsavart kicsavarni.
→ Olajtöltő csavart becsavarni.
→ Zárja le a készülék fedelét.

Tolókengyel felszerelése

→ A tolókengyelt a készüléken kiigazítani.
→ Rögzítse a tolókengyelt a félgömbfejű csavarokkal, a tárcsákkal és az anya-csavarokkal.

Tartozékok felszerelése

→ Kösse össze a kézi szórópisztolyt a sugárcsővel.
→ A fúvókát fel kell szerelni a sugárcsövön található fúvókacsavarral.
→ Csavarozza fel a magasnyomású tömlőt a kézi szórópisztolyra.
→ A magasnyomású tömlőt a magasnyomású csatlakozásánál húzza meg.

Üzembevétel

Elektromos csatlakozás

⚠ VESZÉLY

Áramütés veszélye.

A készüléket csak váltóáramra kösse be.

A megengedett maximális hálózati impedenciát az elektromos csatlakozási pontnál (lásd Műszaki adatok) nem szabad túllépni. Amennyiben valami nem világos a csatlakozási pontnál lévő hálózati impedanciával kapcsolatban, akkor kérem, lépjen kapcsolatba az energiaellátó vállalattal.

A készüléket feltétlenül dugós kapcsolóval kell az áramhálózatra kapcsolni. Nem elválasztható összeköttetés az áramhálózattal tilos. A dugós kapcsoló a hálózati leválasztásra szolgál. Megfelelő átmérőjű hosszabbító kábelt használjon (lásd „Műszaki adatok“) és teljesen te- kerje le a tömlődobról.

A csatlakozási értékeket lásd a típus táblán/Műszaki adatoknál.

Víz csatlakozás

Csatlakozás a vízvezetékhez

⚠️FIGYELMEZTETÉS

Vegye figyelembe víz-szolgáltató vállalat előírásait.

Az érvényes előírások alapján a készüléket soha nem szabad rendszer-elválasztó nélkül az ivó-víz-hálózatban üzemeltetni. Használja a KÄRCHER vállalat megfelelő rendszer-elválasztóját vagy alternatívaként egy EN 12729 BA típusnak megfelelő rendszer-elválasztót.

A víz, amely egy rendszer-elválasztón át- folyt nem iható besorolású.

⚠VIGYÁZAT

A rendszer-elválasztót mindig a vízellátás-hoz kell csatlakoztatni és soha nem közvet-lenül a készülékhez.

A csatlakozási értékeket lásd a Műszaki adatoknál.

→ Az összekötő tömlőt (legalább 7,5 m, legalább 3/4“ átmérő) a készülék vízcsatlakozásába és a vízvezetékbe (például vízcsap) kösse be.

Megjegyzés:

Az összekötő tömlő nem része a szállítási tételnek.

→ Nyissa ki a vízvezetéket.

Víz kiszívása nyitott tartályokból

→ Csavarja rá a szívócsövet a vízcsatlakozásra.

Megjegyzés:

Ha visszacsapó szeleppel vagy szűrővel ellátott szívótömlőt használnak, akkor a tömlőt meg kell tölteni vízzel.

→ Készülék szellőztetése:

Csavarja le a szórófejet.

A készüléket addig hagyja menni, amíg a víz buborékmentesen jön ki.

Esetleg hagyja 10 másodpercig járni a készüléket – kapcsolja ki. Az eljárást többször ismételje meg.

→ Kapcsolja ki a készüléket és csavarja vissza a szórófejet.

Használat

⚠ VESZÉLY

Robbanásveszély!

Ne permetezzen ki éghető folyadékokat.

A készülék veszélyes területen történő használata esetén (pl. töltőállomás) figyelembe kell venni a megfelelő biztonsági előírásokat.

⚠VIGYÁZAT

Környezeti károk. A motorokat csak megfelelő olajleválasztóval ellátott helyen tisztít-sa.

Nagynyomású üzem

Megjegyzés:

A készülék nyomáskapcsolóval felszerelt. A motor csak akkor indul, ha meghúzza a pisztolyon található kart.

→ Állítsa a készülékkapcsolót „l“-re.
→ Oldja ki a kézi szórópisztolyt és húzza meg a pisztoly karját.
→ A munkanyomást és a vízmennyiséget a nyomás-/mennyiség szabályozó elfordításával (fokozat nélküli) állítsa be (+/-).

A használat megszakítása

→ Engedje el a kézi szórópisztoly karját, a készülék kikapcsol.
→ Húzza meg ismét a kézi szórópisztoly karját, a készülék újra bekapcsol.

A készülék kikapcsolása

→ Állítsa „0“-ra a készülékkapcsolót.
→ Húzza ki a hálózati csatlakozót az alj-zatból.
→ Zárja el a víztápláló-vezetéket.
→ Nyomja meg a kézi szórópisztolyt, amíg a készülék nyomás mentes lesz.
→ Működtesse a kézi szórópisztoly biztonsági karját, hogy a pisztoly karját véletlenszerű kioldás ellen biztosítsa.

Fagyás elleni védelem

FIGYELEM

A fagy tönkreteszi a készüléket, ha elötte nem ürítette le a vizet.

A készüléket fagytól védett helyiségben tárolja.

Ha fagymentes tárolás nem lehetséges:

→ Víz leeresztése.
→ Szivattyúzza át a készüléken a kereskedelemben szokványos fagyállószert.

Megjegyzés:

Használjon kereskedelmi forgalomban autókhoz kapható glikol alapú fagyállószert.

Vegye figyelembe a fagyállószer gyártójának az alkalmazásra vonatkozó előírásait.

→ A készüléket max. 1 percig hagyja menni, amíg a szivattyú és a vezetékek kiürülnek.

Szállítás

→ Nyomja le a tolókengyelt, majd húzza vagy tolja a készüléket.
→ Járművel történő szállítás esetén a készüléket az adott irányelveknek megfelelően kell csúszás és borulás ellen biztosítani.

⚠VIGYÁZAT

Sérülés- és rongálódásveszély! Szállítás esetén vegye figyelembe a készülék súlyát.

Tárolás

→ Helyezze be a kézi szórópisztolyt a tartóba.
→ Tekerje fel a magasnyomású tömlőt és akassza a tömlőtartó fölé.
→ A csatlakozókábelt tekerje a kábelhorgokra.

⚠VIGYÁZAT

Sérülés- és rongálódásveszély! Tárolás esetén vegye figyelembe a készülék súlyát.

Ápolás és karbantartás

⚠ VESZÉLY

Sérülésveszély véletlenül beinduló készülék és áramütés által.

A készüléken történő bármiféle munka előtt kapcsolja ki a készüléket és húzza ki a há- lózati csatlakozót.

Megjegyzés:

A fáradt olajat csak az erre kijelölt gyűjtőhe- lyen szabad elhelyezni. Kérjük, ott adja le a keletkező fáradt olajat. A környezet fáradt olajjal történő szennyezése büntetendő.

Biztonsági ellenőrzés/Karbantartási szerződés

Kereskedőjével rendszeres biztonsági el- lenőrzést tud megbeszélni vagy karbantar- tási szerződést köthet. Kérje tanácsunkat.

Minden üzem elött

→ Ellenőrizze a csatlakozókábelt károsodásra (veszély áramütés által), a sérült csatlakozókábelt azonnal cseréltesse ki jóváhagyott szerviz szolgálattal/elektromos szakemberrel.
→ Ellenőrizze a magasnyomású tömlőt esetleges sérülésekre (pukkadásveszély).
A sérült magasnyomású tömlőt azonnal cserélje ki.
→ Ellenőrizze a készüléket (szivattyú) vízzáróságra.
3 csepp/perc a megengedett és ennyi távozhat a készülék alsó oldalából. A készülék erős szivárgásánál keresse fel a szervizt.

Hetente

→ Olajszint ellenőrzése. Tejes olaj esetén (víz az olajban) azonnal keresse fel a szerviz szolgálatot.
→ Vízszűrőt megtisztítani.

Évente vagy 500 üzemóra után

→ Cserélje az olajat.

Olajcsere

Megjegyzés:

Az olaj mennyiségét és fajtáját lásd a „Műszaki adatok“-nál.

→ Készülék burkolatának kinyitása.
→ Az olaj leeresztőcsapját csavarja ki.
→ Engedje le az olajat a felfogóedénybe.
→ Csavarja be az olajleeresztő csavart, és húzza meg. Forgatónyomaték: 20...25 Nm.

→ Az olajtöltő csavart kicsavarni.

→ Az új olajat lassan töltse be; a légbubo- rékoknak el kell illanni. Az olajszintnek az olajszint kijelző közepén kell lenni.

→ Olajtöltő csavart becsavarni.

→ Zárja le a készülék fedelét.

Üzemzavarelhárítási segítség

⚠ VESZÉLY

Sérülésveszély véletlenül beinduló készülék és áramütés által.

A készüléken történő bármiféle munka előtt kapcsolja ki a készüléket és húzza ki a há- lózati csatlakozót.

Az elektromos alkatrészeket csak jóváhagyott szerviz szolgálattal ellenőriztesse és javítassa.

Üzemzavarok esetén, melyek jelen fejezetben nem szerepelnek, kérdéses esetben és kifejezett utasítás esetén keresse fel a szerviz szolgálatot.

A készülék nem megy

→ A csatlakozókábelt ellenőrizze károsodásokra.
→ Ellenőrizze a hálózati feszültséget.
→ Elektromos hibánál keresse fel a szerviz szolgálatot.

A készülék nem termel nyomást

→ Állítsa a nyomás- és mennyiségszabályozót MAX állásba.
→ Szórófejek nagyságát ellenőrizni, helyes szórófejet felszerelni.
→ Tisztítsa ki a szórófejet.
→ Cserélje ki a szórófejet.
→ Légtelenítse a készüléket (lásd „Üzembevétel“).
→ Ellenőrizze a víz hozzáfolyó mennyiséget (lásd Műszaki adatok).
→ Vízszűrőt megtisztítani.
→ Ellenőrizze a szivattyú minden táplálóvezetékét.
→ Szükség esetén keresse fel a szerviz szolgálatot.

A szivattyú szivárog

3 csepp/perc a megengedett és ennyi távozhat a készülék alsó oldalából. A készülék erős szivárgásánál keresse fel a szervizt.

→ A készülék erős szivárgásánál a szervizzel ellenőriztesse.

A szivattyú kopog

→ Vízszűrőt megtisztítani.
→ Ellenőrizze a víz szívóvezetékeinek szivárgását.
→ Légtelenítse a készüléket (lásd „Üzembevétel“).
→ Szükség esetén keresse fel a szerviz szolgálatot.

Alkatrészek

– Csak olyan tartozékokat és alkatrészeket szabad használni, amelyeket a gyártó jóváhagyott. Az eredeti tartozékok és az eredeti alkatrészek, biztosítják azt, hogy a készüléket biztonságosan és zavartalanul lehessen üzemeltetni.
– Az üzemeltetési útmutató végén talál egy válogatást a legtöbbször szükséges alkatrészekröl.
– További információkat az alkatrészekről a www.kaercher.com címen talál a 'Service' oldalakon.

Garancia

Minden országban az illetékes forgalmazónk által kiadott garancia feltételek érvényesek. Az esetleges üzemzavarokat az Ön készülékén a garancia lejártáig költségmentesen elhárítjuk, amennyiben anyagvagy gyártási hiba az oka. Garanciális esetben kérjük, forduljon a vásárlást igazoló bizonylattal kereskedőjéhez vagy a legközelebbi hivatalos szakszervizhez.

EU konformitási nyilatkozat

Ezennel nyilatkozunk, hogy a következőkben megnevezett gépek tervezésük és felépítésük alapján, valamint az általunk forgalomba hozott kivitelben az EK-irányelvek vonatkozó alapvető biztonsági- és egész-ségi követelményeinek megfelelnek. Általunk nem jóváhagyott változtatás esetén ez a nyilatkozat érvényét veszti.

Termék: Nagynyomású tisztító

Típus: 1.367-xxx

Vonatkozó európai közösségi irányelvek:

2000/14/EG

2006/42/EG (+2009/127/EG)

2011/65/EU

2014/30/EU

2009/125/EG

Alkalmazott rendszabályok

(EU) 2019/1781

Alkalmazott harmonizált szabványok:

EN 60335-1

EN 60335-2-79

EN IEC 63000: 2018

EN 55014-1: 2017 + A11: 2020

EN 55014-2: 2015

EN 61000-3-2: 2014

EN 61000-3-11:2000

EN 62233: 2008

Követett megfelelés megállapítási eljárás:

2000/14/EK: V. függelék

Hangteljesítményszint dB(A)

HD 6/15-4

Mért: 88

Garantált: 90

HD 7/11-4

Mért: 85

Garantált: 88

HD 7/18-4

Mért: 92

Garantált: 95

HD 9/20-4

Mért: 90

Garantált: 93

Az aláírók az igazgatóság megbízásából és teljes körű meghatalmazásával járnak el.

A dokumentáció összeállításáért felelös: S. Reiser

Alfred Kärcher SE & Co. KG

Típus HD 6/15-4 HD 7/11-4
Hálózati csatlakozókábel
Feszültség V 220...240
Áramfajta Hz 1~50 1~60 1~50 1~60
Csatlakozási teljesítmény kW 3,4 3,5 2,9
Biztosíték (lomha, Char. C) A 15 16 13 15
Maximális megengedett hálózati impedancia	Ohm	0,346	-	0,346	-
Védelmi fokozat	--	IPX5
Hosszabbító kábel 30 m	mm2	2,5
Vízcsatlakozás
Hozzáfolyási hőmérséklet (max.)	°C	60
Hozzáfolyási mennyiség (min.)	l/h (l/min)	900 (15)		1000 (16,67)
Szívásmagasság nyitott tartályból (20 °C)	m	0,5
Hozzáfolyási nyomás (max.) MPa (bar) 1,0 (10)
Teljesítményre vonatkozó adatok
Munkanyomás	MPa (bar)	7...15(70...150)		7...11(70...110)
Max. üzemi túlnyomás	MPa (bar)	19 (190)		15 (150)
Szórófej nagyság	--	036		050
Szállított mennyiség	l/h (l/min)	600 (10)		700 (11,7)
A kézi szórópisztoly visszalökőereje (max.)	N	29
Az EN 60335-2-79 szerint megállapított értékek
Kéz-kar vibrációs kibocsátási érték	m/s2	<2,5
Bizonytalanság K	m/s2	0,3 0	7 0,3
Hangnyomás szint LpA	dB(A)	74 75		72
Bizonytalanság KpA	dB(A)	3
Hangnyomás szint LWA + bizonytalanság KWA	dB(A)	90 92		88
Üzemanyagok
Olaj mennyiség	I	0,4
Olaj fajta	--	15W40
Méretek és súly
Hossz	mm	700
szélesség	mm	455
magasság	mm	1010
Tömeg	kg	52	48,9	52	48,9
A kivétel oka az (EU) 2019/1781 rendelet I. mellékletének 2. szakaszának 12. pontja szerint: j)

Típus HD 7/18-4 HD 9/20-4
Hálózati csatlakozókábel
Feszültség V 346...415
Áramfajta Hz 3~50
Csatlakozási teljesítmény kW 4,9 6,9
Biztosíték (lomha, Char. C) A 16
Maximális megengedett hálózati impedancia Ohm - -
Védelmi fokozat	--	IPX5
Hosszabbító kábel 30 m	mm2	2,5
Vízcsatlakozás
Hozzáfolyási hőmérséklet (max.)	°C	60
Hozzáfolyási mennyiség (min.)	l/h (l/min)	1000 (16,67)	1200 (20)
Szívásmagasság nyitott tartályból (20 °C)	m	0,5
Hozzáfolyási nyomás (max.) MPa (bar)	1,0 (10)
Teljesítményre vonatkozó adatok
Munkanyomás	MPa (bar)	7...18(70...180)	7...20(70...200)
Max. üzemi túlnyomás	MPa (bar)	22 (220)	24 (240)
Szórófej nagyság	--	038	047
Szállított mennyiség	l/h (l/min)	700 (11,7)	900 (15)
A kézi szórópisztoly visszalökőereje (max.)	N	37	50
Az EN 60335-2-79 szerint megállapított értékek
Kéz-kar vibrációs kibocsátási érték	m/s2	<2,5
Bizonytalanság K	m/s2	0,6	07
Hangnyomás szint LpA	dB(A)	92	90
Bizonytalanság KpA	dB(A)	3
Hangnyomás szint LWA + bizonytalanság KWA	dB(A)	95	93
Üzemanyagok
Olaj mennyiség	I	0,4
Olaj fajta	-- 15W40
Méretek és súly
Hossz	mm	700
szélesség	mm	455
magasság	mm	1010
Tömeg	kg	55,4	60,9
A kivétel oka az (EU) 2019/1781 rendelet I. mellékletének 2. szakaszának 12. pontja szerint: j)

→ Seadistage surve-/koguse reguleerimine asendisse MAX.
→ Kontrollige düüsi suurust, paigaldage öige düüs.
→ Puhastage düüsi.
→ Vahetage düüs välja.
