Terméktípus	Vezeték nélküli süllyesztőfűrész
Márka	Metabo
Modell	SSEP 18 LTX BL MVT
Tápegység	Li-Ion 18 V akkumulátor (CAS)
Motor	Kefe nélküli (brushless)
Üresjárati fordulatszám	2000 – 4000 ford/perc (Vario Tacho)
Maximális vágásmélység	53 mm (90°-nál)
Lapátmérő	165 mm
Furatátmérő	20 mm
Ferde vágási kapacitás	0° – 48°
Porleszívó csatlakozás	Igen, 27/35 mm
Súly	3,5 kg (akkumulátor nélkül)
Méretek (H×Sz×M)	400 × 200 × 220 mm
Kompatibilis akkumulátor típus	Metabo 18 V és CAS
Lapfék	Igen, elektronikus
Újraindítás elleni védelem	Igen
Markolat	Ergonomikus, softgrip
LED világítás	Igen
Vágásvezető	Sínnel (opcionális)
Zajszint (LpA)	84 dB(A)
Rezgés (ah)	2,5 m/s²
Karbantartás és tisztítás	Tisztítsa a szellőzőnyílásokat, szükség esetén cserélje a szenet, időnkénti kenés
Alkatrészek és javíthatóság	Metabo szervizen keresztül elérhető; a motor élettartama meghosszabbított a brushless technológiának köszönhetően

Gyakran ismételt kérdések - SSEP 18 LTX BL MVT METABO

Milyen akkumulátort használjak a Metabo SSEP 18 LTX BL MVT fűrésszel?

A fűrész minden Metabo 18 V és Cordless Alliance System (CAS) akkumulátorral működik, 1,3 Ah-tól 10 Ah-ig. Használjon lehetőleg nagy kapacitású Li-Ion akkumulátort a maximális üzemidő érdekében.

Hogyan cseréljem ki a fűrészlapot?

Oldja ki az orsóféket, távolítsa el a középső csavart a mellékelt imbuszkulccsal (gyakran 6 mm), cserélje ki a lapot, és szorítsa meg jól. Ügyeljen a lapon jelzett forgásirányra.

Mi a maximális vágásmélység?

A vágásmélység 90°-nál 53 mm. 45°-os ferde vágásnál körülbelül 38 mm. Mindig állítsa be a mélységet az anyagtól függően.

A fűrész rendelkezik lapfékkel?

Igen, elektronikus fékkel rendelkezik, amely néhány másodperc alatt leállítja a lapot a ravasz elengedése után, javítva a biztonságot.

Használhatom a fűrészt vezetősínnel?

Igen, a talp kompatibilis a Metabo sínekkel (opcionális). A modelltől függően adapter szükséges lehet. A sín egyenes és pontos vágásokat tesz lehetővé.

Hogyan állítható be a sebesség?

A fűrész Vario Tacho (MVT) rendszerrel van felszerelve: egy görgővel 2000 és 4000 ford/perc között állítható a sebesség. Igazítsa a sebességet az anyaghoz (fa, fém, műanyag).

A fűrész sok port termel?

Rendelkezik egy porleszívó csatlakozással (27/35 mm) a porszívó csatlakoztatásához. Ezenkívül a talp csökkenti a szóródást. Mindig használjon elszívórendszert.

Hogyan kell karbantartani a fűrészt?

Rendszeresen tisztítsa a szellőzőnyílásokat ecsettel. Ellenőrizze a lap állapotát, és cserélje ki, ha tompa. A kefe nélküli (brushless) motor nem igényel szénkefe cserét.

Mik a fűrész méretei és súlya?

A fűrész mérete körülbelül 400 x 200 x 220 mm, súlya 3,5 kg akkumulátor nélkül. A méretek kissé eltérhetnek a tartozékoktól függően.

A garancia átruházható?

A Metabo garancia általában 2 év magánszemélyek számára, átruházható viszonteladás esetén, ha a garanciajegyet mellékelik. Regisztrálja szerszámát a metabo.com oldalon a lehetséges meghosszabbításért.

HASZNÁLATI ÚTMUTATÓ SSEP 18 LTX BL MVT METABO

hu Eredeti használati utasítás 40

hy Oqnmqnpdfm6 uhqpfmlqm6 mŋkgmjg 43

kk Тупнуска пайдалану бойынша нускаулык 46

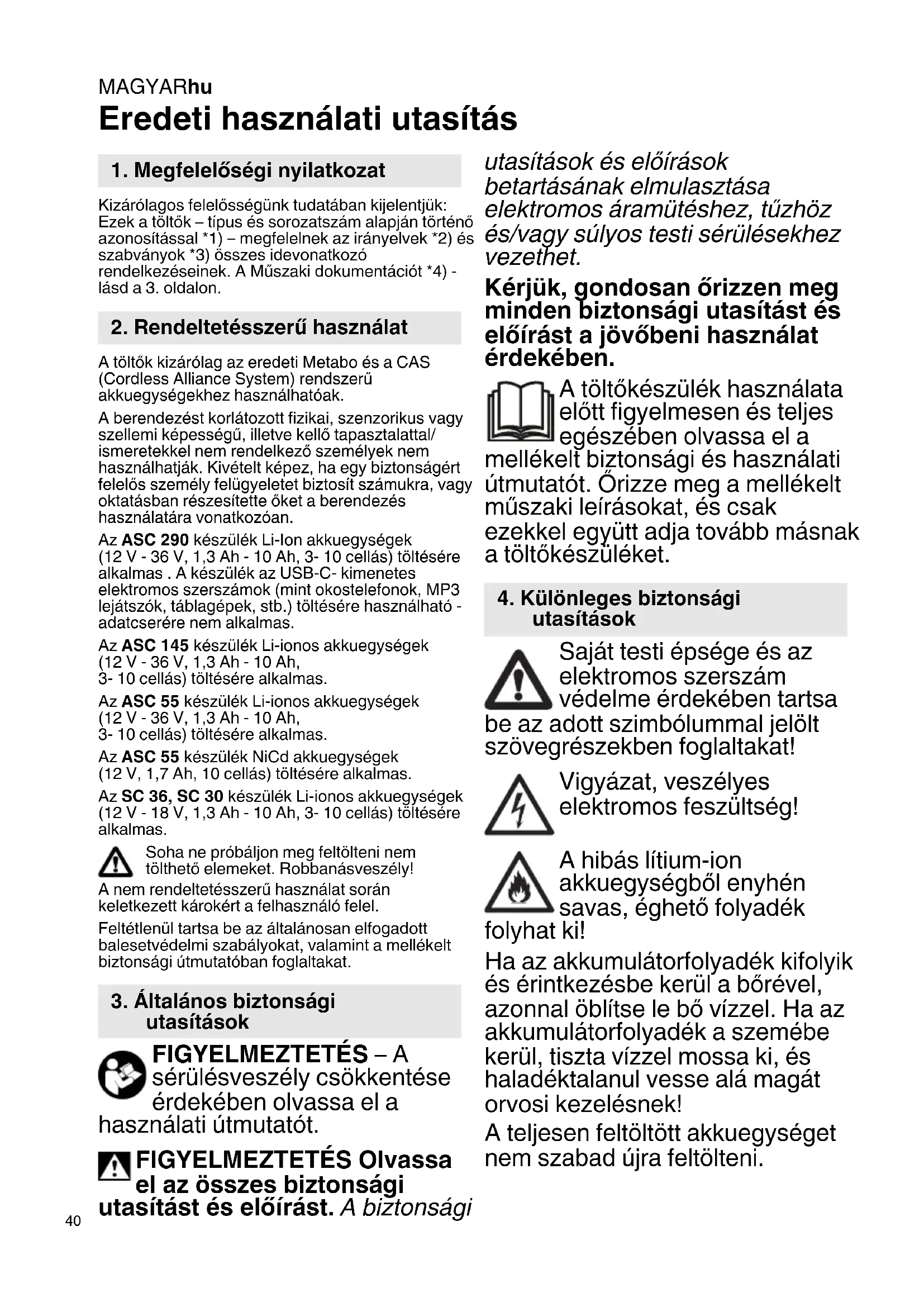

Eredeti használati utasítás

1. Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában kijelentjük: Ezek a töltök – típus és sorozatszám alapján történő azonosítással *1) – megfelelnek az irányelvek *2) és szabványok *3) összes idevonatkozó rendelkezéseinek. A Műszaki dokumentációt *4) - lásd a 3. oldalon.

2. Rendeltetésszerű használat

A töltók kizárólag az eredeti Metabo és a CAS (Cordless Alliance System) rendszerű akkuegységekhez használhatóak.

A berendezést korlátozott fizikai, szenzorikus vagy szellemi képességű, illetve kellő tapasztalattal/ismeretekkel nem rendelkező személyek nem használhatják. Kivételt képez, ha egy biztonságért felelős személy felügyeletet biztosít számukra, vagy oktatásban részesítette őket a berendezés használatára vonatkozóan.

Az ASC 290 készülék Li-Ion akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmas. A készülék az USB-C- kimenetes elektromos szerszámok (mint okostelefonok, MP3 lejátszók, táblagépek, stb.) töltésére használható - adatcserére nem alkalmas.

Az ASC 145 készülék Li-ionos akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmas.

Az ASC 55 készülék Li-ionos akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmas.

Az ASC 55 készülék NiCd akkuegységek (12 V, 1,7 Ah, 10 cellás) töltésére alkalmas.

Az SC 36, SC 30 készülék Li-ionos akkuegységek (12 V - 18 V, 1,3 Ah - 10 Ah, 3- 10 cellás) töltésére alkalmas.

Soha ne próbáljon meg feltölteni nem tölthető elemeket. Robbanásveszély!

A nem rendeltetésszerű használat során keletkezett károkért a felhasználó felel.

Feltétlenül tartsa be az általánosan elfogadott balesetvédelmi szabályokat, valamint a mellékelt biztonsági útmutatóban foglaltakat.

3. Általános biztonsági utasítások

FIGYELMEZTETÉS – A sérülésveszély csökkentése érdekében olvassa el a nálati útmutatót.

FIGYELMEZTETÉS Olvassa el az összes biztonsági utasítást és előírást. A biztonsági

utasítások és előírások betartásának elmulasztása elektromos áramütéshez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet.

Kérjük, gondosan órizzen meg minden biztonsági utasítást és előírást a jövőbeni használat érdekében.

A töltőkészülék használata előtt figyelmesen és teljes egészében olvassa el aelt biztonsági és használati tót. Örizze meg a mellékelt ki leírásokat, és csak el együtt adja tovább másnak készüléket.

4. Különleges biztonsági utasítások

Saját testi épsége és az elektromos szerszám védelme érdekében tartsa

be az adott szimbólummal jelölt szövegrészekben foglaltakat!

Vigyázat, veszélyes elektromos feszültség!

A hibás lítium-ion akkuegységből enyhén savas, éghető folyadék folyhat ki!

Ha az akkumulátorfolyadék kifolyik és érintkezésbe kerül a börével, azonnal öblítse le bö vízzel. Ha az akkumulátorfolyadék a szemébe kerül, tiszta vízzel mossa ki, és haladéktalanul vesse alá magát orvosi kezelésnek!

A teljesen feltöltött akkuegységet nem szabad újra feltölteni.

Csak beltéri használatra alkalmas.

Óvja a töltőkészüléket a nedvességtől!

Ne engedje meg, hogy gyerekek használják a készüléket.

Mindig figyelni kell arra, hogy a gyerekek ne játszhassanak a készülékkel.

Tartsa távol a gyerekeket a töltőkészüléktől ill. a munkaterülettől!

Tárolja a töltőkészüléket gyerekek számára nem hozzáférhető helyen!

Tüz vagy füst keletkezésekor azonnal húzza ki a töltőkészülék hálózati csatlakozódugóját!

Ne dugjon semmit az akkumulátortöltő készülék szellőzőnyílásaiba – elektromos áramütés illetve rövidzárlat veszélye!

Ne használjon meghibásodott akkuegységet!

Nagy fémporterheléses területeken ne töltsön fel akkuegységet AIR COOLED töltókkel.

ASC 290: Csak az eredeti Metabo tápvezetékkel használható.

5. Áttekintés

Lásd a 2. oldalon. Az ábrák minden készülékre vonatkozóan példa értékűek.

1 akkuegység (nem része a szállítási terjedelemnek)
2 csúszó érintkező
3 üzemeléskijelző
4 figyelmeztető kijelző
5 töltésszintkijelző *
6 USB fedél *
7 USB-C csatlakozó *

8 LED kijelző (az USB-C csatlakozó feszültség alatt) *

* modelltöl függ

6. Üzembe helyezés

Az üzembe helyezés előtt ellenőrizze, hogy a szerszám típustábláján megadott hálózati feszültség és frekvencia megfelel-e az Ön által használt hálózat adatainak.

Az ehhez hasonló, egyenáramot előállító készülékek befolyásolhatják az egyszerű hibaáramú védőkapcsolók működését. Használjon „F” vagy jobb típust, max. 30 mA kioldóárammal.

A töltőkészülék üzembe helyezése előtt győződjön meg róla, hogy a szellőzőnyílások szabadok. A más tárgyakhoz betartandó legkisebb távolság legalább 5 cm!

6.1 Önteszt

Csatlakoztassa a hálózati csatlakozót.

A figyelmeztető kijelző (4) és az üzemeléskijelző (3) kb. 1 másodpercre egymás után felvillannak, a beépített ventilátor kb. 5 másodpercig jár.

7. Használat

7.1 Akkuegység feltöltése

Az akkuegységet teljesen, ütközésig tolja fel a (2) csúszó érintkezőre.

Az üzemeléskijelző (3) villog.

Megjegyzés: Li-ionos akkuegységnél úgy jelezheti ki a töltésszintet, hogy először kiveszi az akkuegységet a töltőkészülékböl, majd megnyomja az akkuegységen lévő gombot.

7.2 Fenntartó-töltés

Ha a töltés befejeződött, az akkumulátortöltő készülék automatikusan fenntartó töltésre kapcsol át.

Az akkuegység az akkumulátortöltő készülékben maradhat, és így mindig üzemkész.

Az üzemeléskijelző (3) folyamatosan világít.

7.3 Csak az ASC 290: USB készülék töltése

Csak olyan USB készüléket csatlakoztasson, amely USB szabvánnyal kompatibilis. Nem patibilis készülékek használata hibás ödéshez, anyagi károkhoz vagy sérülésekhez thet.

Nyissa fel a fedelet (6) és csatlakoztasson egy USB készüléket egy megfelelő vezetékkel az USB-C csatlakozóba (7). A készülék tölt.

AZ USB-C csatlakozó (7) feszültség alatt (a LED kijelző (8) világít), ha nem tölt akkuegységet.

MAGYARhu

Amennyiben egy akkuegységet és egy USB készüléket egyidőben csatlakoztatnak, az USB töltés automatikusan elindul az akkuegység feltöltése után.

8. Üzemzavar

8.1 A figyelmeztető kijelző (4) folyamatosan világít

Az akkuegység nem töltödik. A hömérséklet túl magas vagy túl alacsony. Ha az akkuegység hömérséklete 0 °C és 50 °C közé kerül, a töltési folyamat automatikusan elkezdődik.

ASC 290: A figyelmeztető kijelző (4) folyamatosan világít és a töltésszintkijelző (5) villog: a töltő forró, vagy az akkuegység hideg, ill. forró, az akkuegységet csökkentett teljesítménnyel tölti.

8.2 A figyelmeztető kijelző (4) villog

• Az akkuegység meghibásodott. Az akkuegységet haladéktalanul ki kell venni a töltőkészülékből.
• Az akkuegységet nem tolták fel megfelelően a csúszó érintkezőre (2). Lásd a 7.1. fejezetet.
• ASC 290: A figyelmeztető kijelző (4) villog és a töltésszintkijelző (5) kialudt: az akkuegységet nem tölti, a töltő túl forró.

9. Javítás

Töltőkészüléket csak villamos szakember javíthat!

Amennyiben a készülék hálózati csatlakozóvezetéke megsérül, akkor azt a sérülések elkerülése érdekében a gyártóval, a gyártó ügyfélszolgálatával vagy hasonlóan képzett személlyel ki kell cseréltetni.

A javításra szoruló Metabo töltőkészülékekkel kérjük, forduljon Metabo szakkereskedőjéhez. A címeket a www.metabo.com honlapon találja.

10. Környezetvédelem

Kövesse a régi gépek, csomagolások és tartozékok környezetbarát ártalmatlanítására és újrahasznosítására vonatkozó helyi előírásokat.

A csomagolóanyagokat a jelölésük alapján a helyi irányelveknek megfelelően kell a hulladékeltávolításba vinni. További információkat a www.metabo.com honlapon találhat a Szerviz menüpontban.

Csak az EU tagországok esetében: soha ne dobjon elektromos kéziszerszámot a háztartási hulladék közé! A 2012/19/EU sz., a régi elektromos és elektronikus berendezésekről és annak nemzeti jogba való átvételéről szóló Európai Irányelvnek megfelelően a használt elektromos

szerszámokat külön kell gyűjteni és környezetbarát újrahasznosításba kell helyezni.

11. Műszaki adatok

Lásd a 3. oldalt.

U = az akkuegységek feszültségtartománya

C = az akkuegység kapacitása

I_C = töltöáram t = töltési idő 1)

USB = az USB-C csatlakozó feszültsége és max. töltőárama

1) A példaértéküen kiválasztott akkuegységek töltési ideje. Az akkuegység maradék kapacitásától, valamint hőmérsékletétől függően a valós töltési idők eltérhetnek a megadottaktól.

Megengedett környezeti hömérséklet töltés során: 0 °C - 40 °C.

A műszaki változtatás joga a továbbfejlesztés érdekében fenntartva.

□ Il védőosztályba tartozó készülék

\~ Váltóáram
