Тип продукту	Акумуляторна занурювальна пила
Бренд	Metabo
Модель	SSEP 18 LTX BL MVT
Живлення	Li-Ion акумулятор 18 В (CAS)
Двигун	Безщітковий (brushless)
Холостий хід	2000 – 4000 об/хв (Vario Tacho)
Макс. глибина різання	53 мм (під 90°)
Діаметр диска	165 мм
Посадковий отвір диска	20 мм
Кут нахилу різання	0° – 48°
З'єднання для пилососа	Так, 27/35 мм
Вага	3,5 кг (без акумулятора)
Розміри (Д×Ш×В)	400 × 200 × 220 мм
Сумісний тип акумулятора	Metabo 18 V та CAS
Гальмо диска	Так, електронне
Захист від випадкового запуску	Так
Ручка	Ергономічна, м'яка накладка
LED підсвічування	Так
Напрямна шина	Шина в комплекті (опціонально)
Рівень шуму (LpA)	84 дБ(A)
Вібрація (ah)	2,5 м/с²
Обслуговування та чищення	Очищати вентиляційні отвори, замінювати вугільні щітки за потреби, періодичне змащування
Запчастини та ремонтопридатність	Доступні через сервіс Metabo; подовжений термін служби двигуна завдяки безщітковій технології

Часті запитання - SSEP 18 LTX BL MVT METABO

Який акумулятор використовувати з пилою Metabo SSEP 18 LTX BL MVT?

Пила працює з усіма акумуляторами Metabo 18 V та системи Cordless Alliance (CAS) ємністю від 1,3 А·год до 10 А·год. Використовуйте бажано Li-Ion акумулятор високої ємності для максимального часу роботи.

Як замінити пилковий диск?

Розблокуйте гальмо шпинделя, викрутіть центральний гвинт за допомогою шестигранного ключа (часто 6 мм), замініть диск і щільно затягніть. Зверніть увагу на напрямок обертання, вказаний на диску.

Яка максимальна глибина різання?

Глибина різання під 90° становить 53 мм. Під кутом 45° вона сягає приблизно 38 мм. Завжди регулюйте глибину відповідно до матеріалу.

Чи має пила гальмо диска?

Так, вона оснащена електронним гальмом, яке зупиняє диск за кілька секунд після відпускання курка, підвищуючи безпеку.

Чи можна використовувати пилу з напрямною шиною?

Так, підошва сумісна з шинами Metabo (опціонально). Може знадобитися адаптер залежно від моделі. Шина забезпечує прямі та точні різи.

Як регулювати швидкість?

Пила оснащена Vario Tacho (MVT): коліщатко дозволяє змінювати швидкість від 2000 до 4000 об/хв. Регулюйте швидкість відповідно до матеріалу (дерево, метал, пластик).

Чи утворює пила багато пилу?

Вона має з'єднання для пилососа (27/35 мм) для підключення пилососа. Крім того, підошва зменшує розліт пилу. Завжди використовуйте систему видалення пилу.

Як обслуговувати пилу?

Регулярно очищайте вентиляційні отвори пензликом. Перевіряйте стан диска та замінюйте його, якщо він затупився. Безщітковий двигун не потребує заміни щіток.

Які розміри та вага пили?

Пила має приблизні розміри 400 x 200 x 220 мм і важить 3,5 кг без акумулятора. Ці розміри можуть незначно відрізнятися залежно від аксесуарів.

Чи є гарантія передаваною?

Гарантія Metabo зазвичай становить 2 роки для приватних осіб, є передаваною при перепродажу, якщо надається гарантійний талон. Зареєструйте свій інструмент на metabo.com для можливого подовження.

ПОСІБНИК КОРИСТУВАЧА SSEP 18 LTX BL MVT METABO

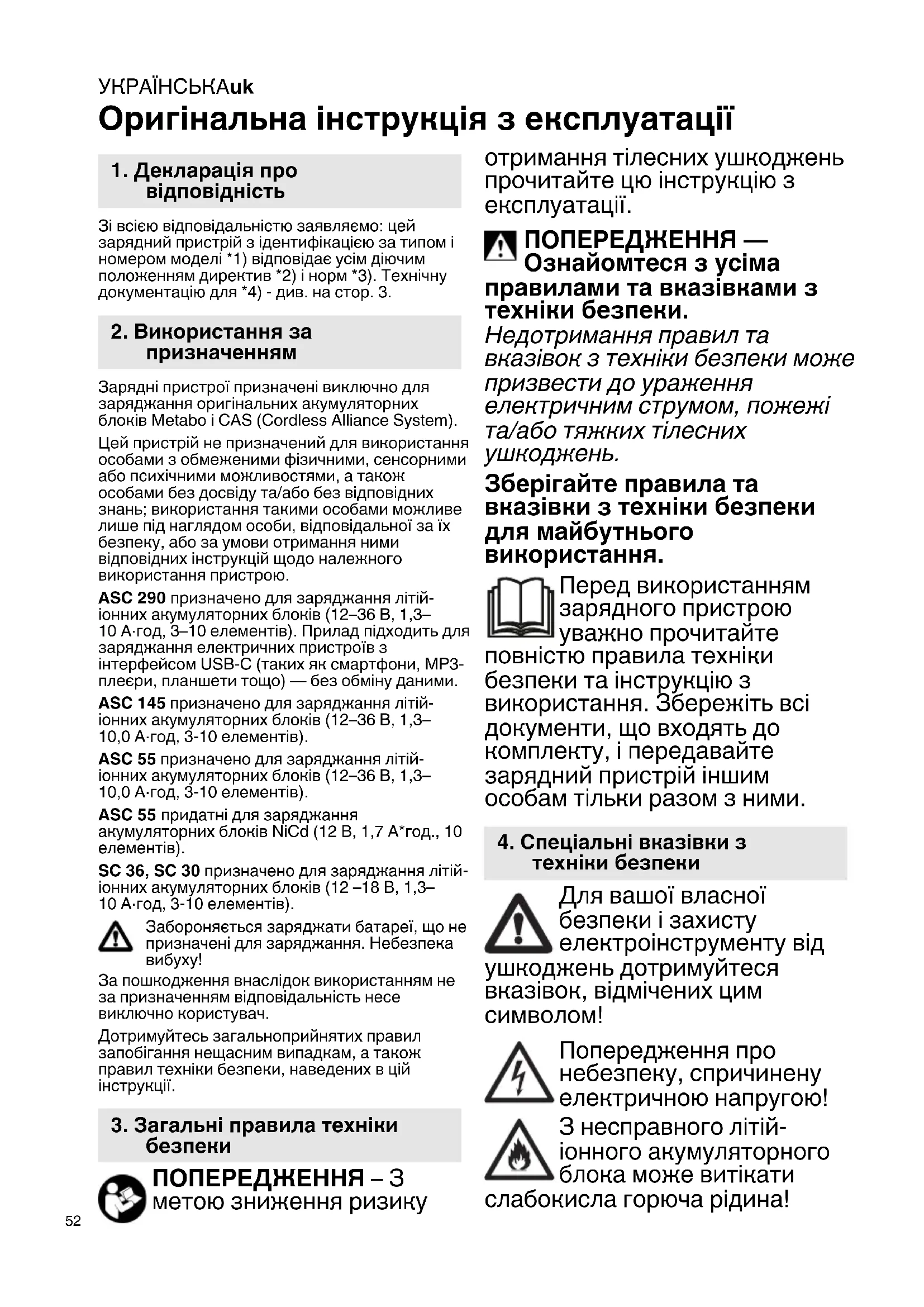

uk Оригінальна інструкція з експлуатації 52

Оригінальна інструкція з експлуатації

1. Декларація про відповідність

Зі всією відповідальністю заявляемо: цей зарядний пристрій з ідентифікацією за типом і номером моделі *1) відповідає усім діючим положенням директив *2) і норм *3). Технічну документацію для *4) - див. на стор. 3.

2. Використання за призначенням

Зарядні пристрої призначені виключно для заряджання оригінальних акумуляторних блоків Metabo і CAS (Cordless Alliance System).

Цей пристрій не призначений для використання особами з обмеженими фізичними, сенсорними або психічними можливостями, а також особами без досвіду та/або без відповідних знань; використання такими особами можливе лише під наглядом особи, відповідальної за їх безпеку, або за умови отримання ними відповідних інструкцій щодо належного використання пристрою.

ASC 290 призначено для заряджання літій-іонних акумуляторних блоків (12–36 В, 1,3–10 А·год, 3–10 елементів). Прилад підходить для заряджання електричних пристроїв з інтерфейсом USB-C (таких як смартфони, МРЗ-плеєри, планшети тощо) — без обміну даними.

ASC 145 призначено для заряджання літій-іонних акумуляторних блоків (12–36 В, 1,3–10,0 А·год, 3-10 елементів).

ASC 55 призначено для заряджання літій-іонних акумуляторних блоків (12–36 В, 1,3–10,0 А·год, 3-10 елементів).

ASC 55 придатні для заряджання акумуляторних блоків NiCd (12 В, 1,7 А*год., 10 елементів).

SC 36, SC 30 призначено для заряджання літій-іонних акумуляторних блоків (12 –18 В, 1,3–10 А·год, 3-10 елементів).

Забороняється заряджати батареї, що не призначені для заряджання. Небезпека вибуху!

За пошкодження внаслідок використанням не за призначенням відповідальність несе виключно користувач.

Дотримуйтесь загальноприйнятих правил запобігання нещасним випадкам, а також правил техніки безпеки, наведених в цій інструкції.

3. Загальні правила техніки безпеки

ПОПЕРЕДЖЕННЯ – 3 метою зниження ризику

отримання тілесних ушкоджень прочитайте цю інструкцію з експлуатації.

ПОПЕРЕДЖЕННЯ — Ознайомтеся з усіма правилами та вказівками з техніки безпеки.

Недотримання правил та вказівок з техніки безпеки може призвести до ураження електричним струмом, пожежі та/або тяжких тілесних ушкоджень.

Зберігайте правила та вказівки з техніки безпеки для майбутнього використання.

Перед використанням зарядного пристрою уважно прочитайте

повністю правила техніки безпеки та інструкцію з використання. Збережіть всі документи, що входять до комплекту, і передавайте зарядний пристрій іншим особам тільки разом з ними.

4. Спеціальні вказівки з техніки безпеки

Для вашої власної безпеки і захисту електроінструменту від

ушкоджень дотримуйтеся вказівок, відмічених цим символом!

Попередження про небезпеку, спричинену електричною напругою!

З несправного літій- іонного акумуляторного блока може витікати

слабокисла горюча рідина!

Якщо електроліт пролився і потрапив на шкіру, негайно промийте цю ділянку великою кількістю води. У випадку потрапляння електроліту в очі промийте їх чистою водою і терміново зверніться до лікаря! Не заряджайте повністю заряджений акумуляторний блок!

Тільки для використання всередині приміщення.

Захищайте зарядний пристрій від попадання вологи!

Не дозволяйте дітям використовувати пристрій.

Діти повинні знаходитись під постійним наглядом, щоб вони не використовували пристрій у якості іграшки.

Не допускайте дітей до зарядного пристрою / в робочу зону!

Зберігайте зарядний пристрій у недоступному для дітей місці!

При появі диму в зарядному пристрої або його займанні негайно вийміть вилку з розетки!

Не вставляйте ніякі предмети у вентиляційні прорізи зарядного пристрою. Небезпека короткого замикання або ураження електричним струмом!

Не користуйтеся несправними акумуляторними блоками!

Не заряджайте акумуляторні блоки за допомогою зарядних пристроїв AIR COOLED у місцях з підвищеним рівнем металевого пилу.

ASC 290: використовувати виключно оригінальний мережевий кабель Metabo.

5. Огляд

Див. стор. 2. Малюнки можуть служити прикладом для всіх моделей.

1 Акумуляторний блок (не входить до обсягу поставки)
2 Слайдове кріплення
3 Індикатор режиму заряджання
4 Попереджувальний індикатор
5 Індикатор рівня заряду *
6 Кришка USB-роз'єму
7 Роз'єм USB-C *
8 Світлодіодний індикатор (подача живлення на роз'єм USB-C) *

* Залежно від моделі

6. Введення в експлуатацію

Перед початком роботи переконайтеся, що вказані на технічній табличці приладу напруга та частота в мережі співпадають з даними вашої електромережі.

Прилади, подібні до цього, які генерують постійний струм, можуть впливати на роботу звичайних пристроїв захисного відключення. Використовуйте пристрій захисного відключення типу F або вище із струмом відключення макс. 30 мА.

Перед введенням в експлуатацію зарядного пристрою переконаєється в тому, що вентиляційні отвори відкриті. Мінімальна відстань від інших предметів на складати не менше 5 см!

6.1 Самодіагностика

Попереджувальний індикатор (4) та індикатор режиму заряджання (3) світяться по черзі по прибл. 1 секунді, вбудований вентилятор працює бл. 5 секунд.

7. Експлуатація

7.1 Заряджання акумуляторного блока

Акумуляторний блок встановити до упору на слайдове кріплення (2).

Індикатор режиму заряджання (3) блимає.

Вказівка. Щоб з літій-іонними акумуляторними блоками відображався рівень заряду, спочатку вийміть акумуляторний блок з зарядного пристрою, а потім натисніть кнопку на акумуляторному блоці.

УКРАЇНСЬКАук

7.2 Підтримуюче заряджання акумулятора

Після завершення процесу заряджання зарядний пристрій автоматично перемикається на режим підтримуючого заряджання.

Акумуляторний блок може залишатися в зарядному пристрої і таким чином завжди бути готовим до роботи.

Індикатор режиму заряджання (3) горить постійно.

7.3 Тільки ASC 290: заряджання пристроїв USB

Під'єднувати лише пристрої USB, сумісні зі стандартом USB. Використання з несумісними пристроями може призвести до несправності, пошкодження або травм.

Відкрити кришку (6) і під'єднати пристрій USB за допомогою відповідного кабелю до роз'єму USB-C (7). Пристрій заряджається.

Напруга живлення подається на роз'єм USB-C (7) (світлодіодний індикатор (8) світиться), тільки коли акумуляторний блок не заряджається.

Якщо акумуляторний блок і USB-пристрій під'єднано одночасно, заряджання USB-пристрою розпочнеться автоматично щойно завершиться заряджання акумуляторного блока.

8. Несправності

8.1 Попереджувальний індикатор (4) горить постійно.

Акумуляторний блок не заряджається.

Температура занадто висока / занадто низька. Коли температура акумуляторного блоку складає від 0 °C до 50 °C, процес заряджання починається автоматично.

ASC 290: попереджувальний індикатор (4) світиться постійно, а індикатор рівня заряду (5) блимає: зарядний пристрій гарячий, акумуляторний блок холодний чи гарячий, акумуляторний блок заряджається зі зниженою потужністю.

8.2 Попереджувальний індикатор (4) блимає

• Акумуляторний блок пошкоджений. Негайно вийміть акумуляторний блок із зарядного пристрою.
• Акумуляторний блок неправильно вставлений у гніздо (2). Див. розділ 7.1.

- ASC 290: попереджувальний індикатор (4) блимає, а індикатор рівня заряду (5) не світиться: акумуляторний блок не заряджається, зарядний пристрій занадто гарячий.

9. Ремонт

Ремонт зарядного пристрою повинен здійснюватися тільки професійними електриками!

У разі ушкодження кабелю живлення даного приладу в цілях безпеки необхідно забезпечити його заміну виробником, фахівцем сервісної служби або іншою особою відповідної кваліфікації.

Для ремонту зарядних пристроїв Metabo звертайтесь в регіональне представництво Metabo. Адреси див. на сайті www.metabo.com.

10. Захист довкілля

Дотримуйтеся національних правил безпечної утилізації і переробки використаних інструментів, пакувальних матеріалів і приладдя.

Пакувальні матеріали утилізуються відповідно до їхнього маркування згідно з комунальними правилами. Додаткову інформацію можна знайти на сайті www.metabo.com у розділі «Сервіс».

Тільки для країн ЄС: не утилізуйте електроінструменти разом з побутовими відходами! Згідно з директивою ЄС 2012/19/ЄС про електричні та електронні пристрої та відповідними національними нормами відпрацьовані електроінструменти підлягають роздільній утилізації з метою їх подальшої екологічно безпечної переробки.

11. Технічні характеристики

Див. стор. 3.

U = напруга акумуляторного блоку

C = ємність акумуляторного блоку

I_C = струм заряджання,

t = час заряджання

USB = напруга і макс. сила струму роз'єму USB-C

1) Тривалість заряджання для вибраних акумуляторних блоків як приклад. Залежно від залишкової ємності та температури акумуляторного блока фактична тривалість заряджання може не збігатися зі вказаними значеннями.

Рекомендована температура навколишнього середовища під час заряджання: від 0 °C до 40 °C.

Залишаємо за собою право на технічні зміни. ☐ Прилад класу захисту II

\~ Змінний струм

Виробник: Метабоверке ГмбХ, Метабо-Алея 1, 72622 Нюртінген, Німеччина

Уповноважений представник: ТОВ "Метабо Україна", вул. Зоряна, буд. 22, с.Святопетрівське, Київська обл., 08141, Україна
