Toote tüüp	Juhtmeta sukksaag
Mark	Metabo
Mudel	SSEP 18 LTX BL MVT
Toiteallikas	Li-Ion 18 V aku (CAS)
Mootor	Harjadeta
Tühikäigukiirus	2000 – 4000 p/min (Vario Tacho)
Maksimaalne lõikesügavus	53 mm (90° juures)
Lae läbimõõt	165 mm
Lae ava	20 mm
Kaldlõike võimekus	0° – 48°
Tolmuimeja ühendus	Jah, 27/35 mm
Kaal	3,5 kg (ilma akuta)
Mõõtmed (P×L×K)	400 × 200 × 220 mm
Ühilduv aku tüüp	Metabo 18 V ja CAS
Lae pidur	Jah, elektrooniline
Taaskäivituse kaitse	Jah
Käepide	Ergonoomiline, pehme käepide
LED-valgustus	Jah
Lõikejuhik	Rööbas kaasas (valikuline)
Helitase (LpA)	84 dB(A)
Vibratsioon (ah)	2,5 m/s²
Hooldus ja puhastus	Puhasta ventilatsiooniavasid, vajadusel vaheta süsinikharju ja määri aeg-ajalt.
Varuosad ja remonditavus	Saadaval Metabo teeninduse kaudu; mootori eluiga pikendatud tänu harjadeta mootorile

Korduma kippuvad küsimused - SSEP 18 LTX BL MVT METABO

Millist akut kasutada Metabo SSEP 18 LTX BL MVT saega?

Saag töötab kõigi Metabo 18 V akudega ja Cordless Alliance System (CAS) akudega, vahemikus 1,3 Ah kuni 10 Ah. Kasutage eelistatult suure mahutavusega Li-Ion akut maksimaalse tööaja saavutamiseks.

Kuidas vahetada saelehte?

Vabastage spindli pidur, eemaldage keskmine kruvi kaasasoleva Allen-käsitsiga (tavaliselt 6 mm), vahetage leht ja pingutage tugevalt. Pöörake tähelepanu lehel näidatud pöörlemissuunale.

Mis on maksimaalne lõikesügavus?

Lõikesügavus 90° juures on 53 mm. 45° kalde all on see umbes 38 mm. Reguleerige sügavus alati vastavalt materjalile.

Kas sael on lehepidur?

Jah, see on varustatud elektroonilise piduriga, mis peatab lehe mõne sekundi jooksul pärast päästiku vabastamist, parandades ohutust.

Kas ma saan saagi kasutada juhikuga?

Jah, tald ühildub Metabo rööbastega (valikulised). Olenevalt mudelist võib osutuda vajalikuks adapter. Rööbas võimaldab sirgeid ja täpseid lõikeid.

Kuidas reguleerida kiirust?

Saag on varustatud Vario Tacho (MVT) süsteemiga: rattaga saab kiirust reguleerida vahemikus 2000 kuni 4000 p/min. Kohandage kiirus vastavalt materjalile (puit, metall, plastik).

Kas saag tekitab palju tolmu?

Sellel on tolmuimeja ühendus (27/35 mm) tolmuimeja ühendamiseks. Lisaks vähendab tald pritsmeid. Kasutage alati väljatõmbesüsteemi.

Kuidas saagi hooldada?

Puhastage regulaarselt ventilatsiooniavasid pintsliga. Kontrollige lehe seisukorda ja vahetage see, kui see on nürinenud. Harjadeta mootor ei vaja süsinikharjade vahetamist.

Millised on saagi mõõtmed ja kaal?

Saag on umbes 400 x 200 x 220 mm ja kaalub ilma akuta 3,5 kg. Need mõõtmed võivad tarvikute tõttu veidi erineda.

Kas garantii on ülekantav?

Metabo garantii on eraisikutele tavaliselt 2 aastat, see on edasimüügi korral ülekantav, kui garantiikaart on kaasas. Registreerige oma tööriist veebilehel metabo.com, et võimalikku pikendust saada.

KASUTUSJUHEND SSEP 18 LTX BL MVT METABO

et Algupärane kasutusjuhend 59

It Originali instrukcija 62

Iv Instrukcijas oriğinālvalodā 65

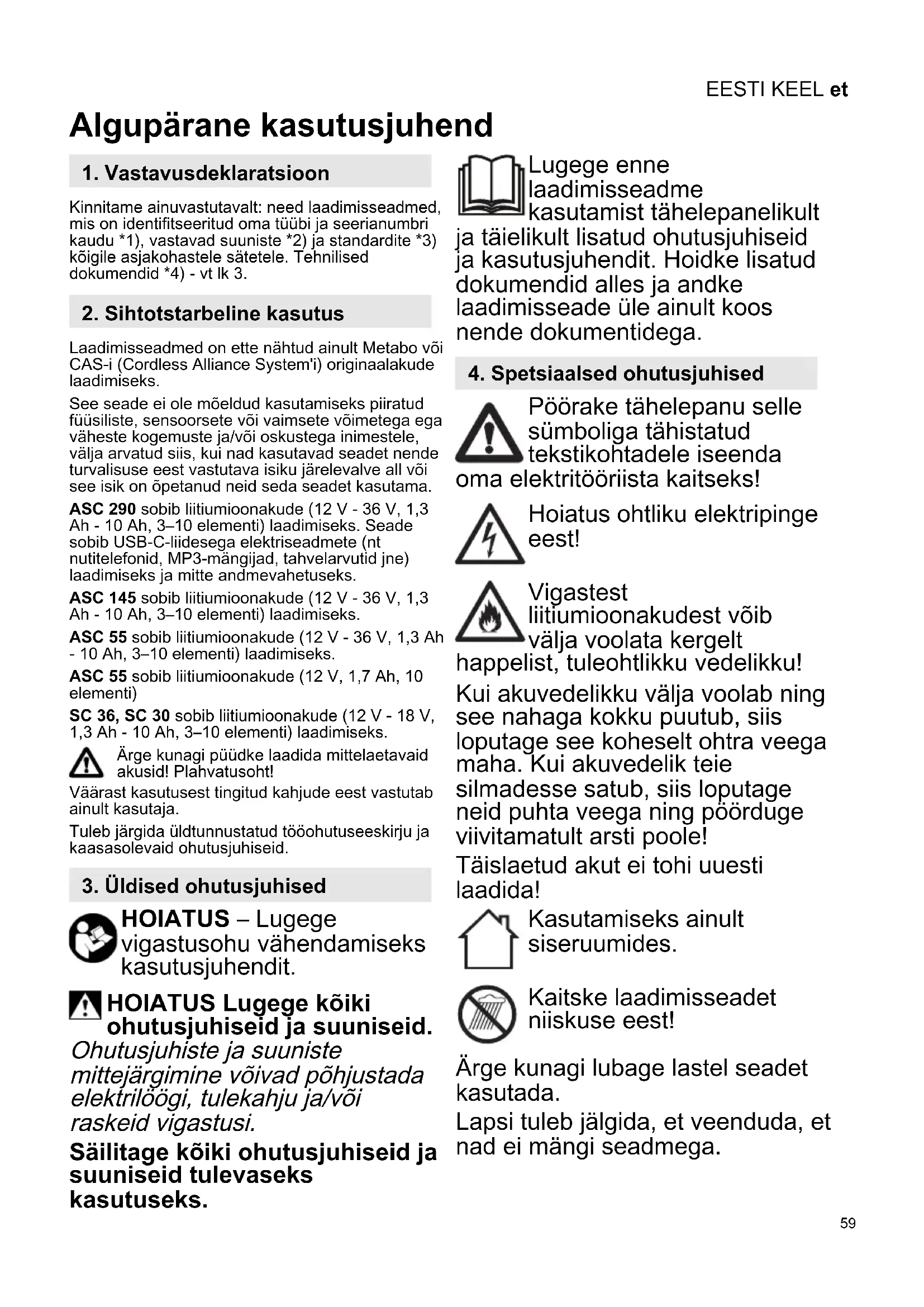

Algupärane kasutusjuhend

1. Vastavusdeklaratsioon

Kinnitame ainuvastutavalt: need laadimisseadmed, mis on identifitseeritud oma tüübi ja seerianumbri kaudu *1), vastavad suuniste *2) ja standardite *3) köigile asjakohastele sätetele. Tehnilised dokumendid *4) - vt Ik 3.

2. Sihtotstarbeline kasutus

Laadimisseadmed on ette nähtud ainult Metabo või CAS-i (Cordless Alliance System'i) originaalakude laadimiseks.

See seade ei ole mõeldud kasutamiseks piiratud füüsiliste, sensoorsete või vaimsete võimetega ega väheste kogemuste ja/või oskustega inimestele, välja arvatud siis, kui nad kasutavad seadet nende turvalisuse eest vastutava isiku järelevalve all või see isik on õpetanud neid seda seadet kasutama.

ASC 290 sobib liitiumioonakude (12 V - 36 V, 1,3 Ah - 10 Ah, 3–10 elementi) laadimiseks. Seade sobib USB-C-liidesega elektriseadmete (nt nutitelefonid, MP3-mängijad, tahvelarvutid jne) laadimiseks ja mitte andmevahetuseks.

ASC 145 sobib liitiumioonakude (12 V - 36 V, 1,3 Ah - 10 Ah, 3–10 elementi) laadimiseks.

ASC 55 sobib liitiumioonakude (12 V - 36 V, 1,3 Ah - 10 Ah, 3–10 elementi) laadimiseks.

ASC 55 sobib liitiumioonakude (12 V, 1,7 Ah, 10 elementi)

SC 36, SC 30 sobib liitiumioonakude (12 V - 18 V, 1,3 Ah - 10 Ah, 3–10 elementi) laadimiseks.

Ärge kunagi püüdke laadida mittelaetavaid akusid! Plahvatusoht!

Väärast kasutusest tingitud kahjude eest vastutab ainult kasutaja.

Tuleb järgida üldtunnustatud tööohutuseeskirju ja kaasasolevaid ohutusjuhiseid.

3. Üldised ohutusjuhised

HOIATUS – Lugege vigastusohu vähendamiseks kasutusjuhendit.

HOIATUS Lugege kõiki ohutusjuhiseid ja suuniseid.

Ohutusjuhiste ja suuniste mittejärgimine võivad põhjustada elektrilöögi, tulekahju ja/või raskeid vigastusi.

Säilitage kõiki ohutusjuhiseid ja suuniseid tulevaseks kasutuseks.

Lugege enne laadimisseadme kasutamist tähelepanelikult ja täielikult lisatud ohutusjuhiseid ja kasutusjuhendit. Hoidke lisatud dokumendid alles ja andke laadimisseade üle ainult koos nende dokumentidega.

4. Spetsiaalsed ohutusjuhised

Pöörake tähelepanu selle sümboliga tähistatud tekstikohtadele iseenda

oma elektritööriista kaitseks!

Hoiatus ohtliku elektripinge eest!

Vigastest liitiumioonakudest võib välja voolata kergelt

happelist, tuleohtlikku vedelikku!

Kui akuvedelikku välja voolab ning see nahaga kokku puutub, siis loputage see koheselt ohtra veega maha. Kui akuvedelik teie silmadesse satub, siis loputage neid puhta veega ning pöörduge viivitamatult arsti poole!

Täislaetud akut ei tohi uuesti laadida!

Kasutamiseks ainult siseruumides.

Kaitske laadimisseadet niiskuse eest!

Ärge kunagi lubage lastel seadet kasutada.

Lapsi tuleb jälgida, et veenduda, et nad ei mängi seadmega.

EESTI KEELet

Hoidke lapsed eemal laadimisseadmest või tööpiirkonnast!

Kasutage laadimisseadet nii, et see ei oleks lastele kättesaadav!

Suitsu või tulekahju tekkimisel eemaldage laadimisseade kohe elektripistikupesast!

Ärge pange mingeid esemeid laadimisseadme öhustuspiludesse – elektrilöögi vöi lühise oht!

Metallitolmu suure koormusega piirkondades ei tohi kasutada ÖHKJAHUTUSEGA

laadimisseadmega akusid.

ASC 290: kasutage ainult Metabo algupärast toitekaablit.

5. Ülevaade

Vaata Ik 2. Joonised kehtivad näitlikult köigile seadmetele.

1 Aku (ei kuulu tarnekomplekti)
2 Lükandalus
3 Töönäidik
4 Hoiatusnäidik
5 Laadimistaseme näidik*
6 USB-pesa kate*
7 USB-C liitmik*
8 LED-näidik (pingestatud USB-C liitmik) *

6. Kasutuselevõtmine

Veenduge enne kasutuselevõtmist, kas tüübisildil näidatud võrgupinge ja -sagedus vastavad teie vooluvõrgu andmetele.

Selle seadmega sarnased alalisvoolu genereerivad seadmed võivad mõjutada lihtsaid rikkevoolu-kaitselüliteid. Kasutage tüüp F või paremaid kaitselüliteid maksimaalse rakendusvooluga 30 mA.

Veenduge enne laadimisseadme kasutuselevõtmist, et seadme õhustuspilud on vabad. Minimaalne kaugus muude esemeteni 5 cm!

6.1 Enesetest

Ühendage seadme toitepistik elektripistikupessa.

Hoiatusnäidik (4) ja töönäidik (3) süttivad teineteise järel umbes 1 sekundiks; sisseehitatud ventilaator töötab umbes 5 sekundiks.

7. Kasutamine

7.1 Aku laadimine

Lükake aku täielikult, st kuni piirikuni lükandalusele (2).

Töönäidik vilgub (3).

Märkus: Liitiumioonakude puhul laadimistaseme näitamiseks tuleb aku esmalt laadimisseadmest välja võtta ja seejärel vajutada akul olevat nuppu.

7.2 Säilituslaadimine

Kui laadimine on löppenud, lülitub laadimisseade automaatselt ümber säilituslaadimisele.

Aku võib jääda laadimisseadmesse ja on seega kasutusvalmis.

Töönäidik (3) põleb pidevalt.

7.3 Ainult mudelil ASC 290: USB-seadme abil laadimine

Ühendage ainult USB-seadmeid, mis ühilduvad USB-standardiga. Mitteühilduvate seadmetega kasutamise korral võib see põhjustada talitlushäireid, kahjustusi või vigastusi.

Avage kate (6) ja ühendage USB-seade sobiva kaabliga USB-C-liitmikku (7). Seadet laetakse.

Kui akut ei laeta, varustatakse USB-C-liitmikku (7) nüüd pingega (LED-näidik (8) põleb).

Kui aku ja USB-seade on ühendatud samaaegselt, algab USB-laadimistoiming automaatselt pärast aku laadimisprotsessi löppu.

8. Tõrge

8.1 Hoiatusnäidik (4) põleb pidevalt

Akut ei laeta. Temperatuur on liiga kõrge/madal. Kui aku temperatuur on vahemikus 0 °C kuni 50 °C, algab laadimistoiming automaatselt.

ASC 290: Hoiatusnäidik (4) põleb pidevalt ja laadimistaseme näidik (5) vilgub: laadimisseade on kuum, aku on külm või kuum, akut laetakse vähendatud laadimisvõimsusega.

8.2 Hoiatusnäidik (4) vilgub

• Aku on defektne. Võtke aku kohe laadimisseadmest välja.
• Akut ei lükatud öigesti (2) lükandalusele. Vt peatükki 7.1.
• ASC 290: Hoiatusnäidik (4) vilgub ja laadimistaseme näidik (5) on kustunud: akut ei laeta, laadimisseade on liiga kuum.

9. Remont

Elektritööriistu tohivad remontida vaid kvalifitseeritud elektrikud!

Kui selle seadme toitekaabel kahjustub, peab seadme tootja või tootja klienditeenindus või sarnane kvalifitseeritud isik selle ohu vältimiseks välja vahetama.

Remonti vajavate Metabo elektritööriistadega pöörduge palun Metabo lähimasse esindusse. Aadressid leiate lehelt www.metabo.com.

10. Keskkonnakaitse

Järgige riiklikke eeskirju vanade masinate, pakendite ja tarvikute keskkonnasäästlikuks kasutusest körvaldamiseks ja ümbertöötlemiseks.

Pakkematerjalid tuleb nende tähistuse alusel kohalike direktiivide järgi jäätmekäitlusse anda. Lisateavet leiate veebisaidi www.metabo.com jaotisest „Hooldus“.

Ainult EÜ-riikide puhul: ärge visake elektri- tööriistu ära koos olmeprügiga! Vastavalt Euroopa direktiivile 2012/19/EÜ elektri- ja ponikaseadmete jäätmete kohta ning siseriik- e öigusaktidesse ülevõtmise kohta tuleb atud elektritööriistad koguda eraldi kokku ja ringlusse keskkonnasõbralikul viisil.

11. Tehnilised andmed

Vaata Ik 3.

U = aku pingevahemikud

C = aku mahtuvus

I_C = laadimisvool

t = laadimisaeg

USB = USB-C-liitmiku pinge ja max laadimisvool

1) Näitlikustamiseks valitud aku laadimisajad. Sõltuvalt aku jääkmahtuvusest ja temperatuurist võivad tegelikud laadimisajad kalduda esitatud andmetest kõrvale.

Ümbritseva keskkonna soovitatav temperatuur laadimisel: 0 °C kuni 40 °C.

Säilitame öiguse teostada muudatusi tehnilise progressi hüvanguks.

Seade kaitseklassiga II

\~ Vahelduvvool
