Produkttyp	Akku-Tauchsäge
Marke	Metabo
Modell	SSEP 18 LTX BL MVT
Stromversorgung	Li-Ion-Akku 18 V (CAS)
Motor	Bürstenloser Motor
Leerlaufdrehzahl	2000 – 4000 min⁻¹ (Vario Tacho)
Schnitttiefe max.	53 mm (90°)
Sägeblattdurchmesser	165 mm
Sägeblattbohrung	20 mm
Gehrungsschnittkapazität	0° – 48°
Absauganschluss	Ja, 27/35 mm
Gewicht	3,5 kg (ohne Akku)
Abmessungen (L×B×H)	400 × 200 × 220 mm
Kompatibler Akkutyp	Metabo 18 V und CAS
Sägeblattbremse	Ja, elektronisch
Wiederanlaufschutz	Ja
Griff	Ergonomisch, Softgrip
LED-Beleuchtung	Ja
Führungsschiene	Schiene inklusive (optional)
Schalldruckpegel (LpA)	84 dB(A)
Vibration (ah)	2,5 m/s²
Wartung und Reinigung	Belüftungsschlitze reinigen, Kohlebürsten bei Bedarf ersetzen, gelegentliche Schmierung
Ersatzteile und Reparierbarkeit	Erhältlich über Metabo-Service; verlängerte Motorlebensdauer durch bürstenlosen Antrieb

Häufig gestellte Fragen - SSEP 18 LTX BL MVT METABO

Welchen Akku verwende ich für die Metabo SSEP 18 LTX BL MVT Säge?

Die Säge arbeitet mit allen Metabo 18 V Akkus und denen des Cordless Alliance System (CAS), von 1,3 Ah bis 10 Ah. Verwenden Sie vorzugsweise einen Li-Ion-Akku hoher Kapazität für maximale Laufzeit.

Wie wechselt man das Sägeblatt?

Entriegeln Sie die Spindelbremse, entfernen Sie die Zentralschraube mit dem mitgelieferten Inbusschlüssel (oft 6 mm), tauschen Sie das Sägeblatt aus und ziehen Sie es fest an. Achten Sie auf die auf dem Blatt angegebene Drehrichtung.

Wie groß ist die maximale Schnitttiefe?

Die Schnitttiefe bei 90° beträgt 53 mm. Bei 45° Gehrung erreicht sie ca. 38 mm. Passen Sie die Tiefe immer an das Material an.

Hat die Säge eine Sägeblattbremse?

Ja, sie ist mit einer elektronischen Bremse ausgestattet, die das Blatt innerhalb weniger Sekunden nach Loslassen des Schalters stoppt und so die Sicherheit erhöht.

Kann ich die Säge mit einer Führungsschiene verwenden?

Ja, die Grundplatte ist mit Metabo-Führungsschienen (optional) kompatibel. Je nach Modell kann ein Adapter erforderlich sein. Die Schiene ermöglicht gerade und präzise Schnitte.

Wie stelle ich die Geschwindigkeit ein?

Die Säge ist mit Vario Tacho (MVT) ausgestattet: Ein Einstellrad ermöglicht die Drehzahlregelung von 2000 bis 4000 min⁻¹. Passen Sie die Geschwindigkeit an das Material an (Holz, Metall, Kunststoff).

Erzeugt die Säge viel Staub?

Sie verfügt über einen Absauganschluss (27/35 mm) zum Anschluss eines Staubsaugers. Zudem reduziert die Grundplatte Spritzer. Verwenden Sie stets ein Absaugsystem.

Wie wird die Säge gewartet?

Reinigen Sie regelmäßig die Belüftungsschlitze mit einer Bürste. Überprüfen Sie den Zustand des Sägeblatts und ersetzen Sie es, wenn es stumpf ist. Der bürstenlose Motor erfordert keinen Kohlebürstenwechsel.

Was sind die Abmessungen und das Gewicht der Säge?

Die Säge misst etwa 400 x 200 x 220 mm und wiegt 3,5 kg ohne Akku. Diese Maße können je nach Zubehör leicht variieren.

Ist die Garantie übertragbar?

Die Metabo-Garantie beträgt in der Regel 2 Jahre für Privatanwender und ist bei Weiterverkauf übertragbar, wenn die Garantiekarte beigelegt wird. Registrieren Sie Ihr Werkzeug auf metabo.com für eine mögliche Verlängerung.

BEDIENUNGSANLEITUNG SSEP 18 LTX BL MVT METABO

de Originalbetriebsanleitung 4

en Original instructions 7

fr Notice originale 10

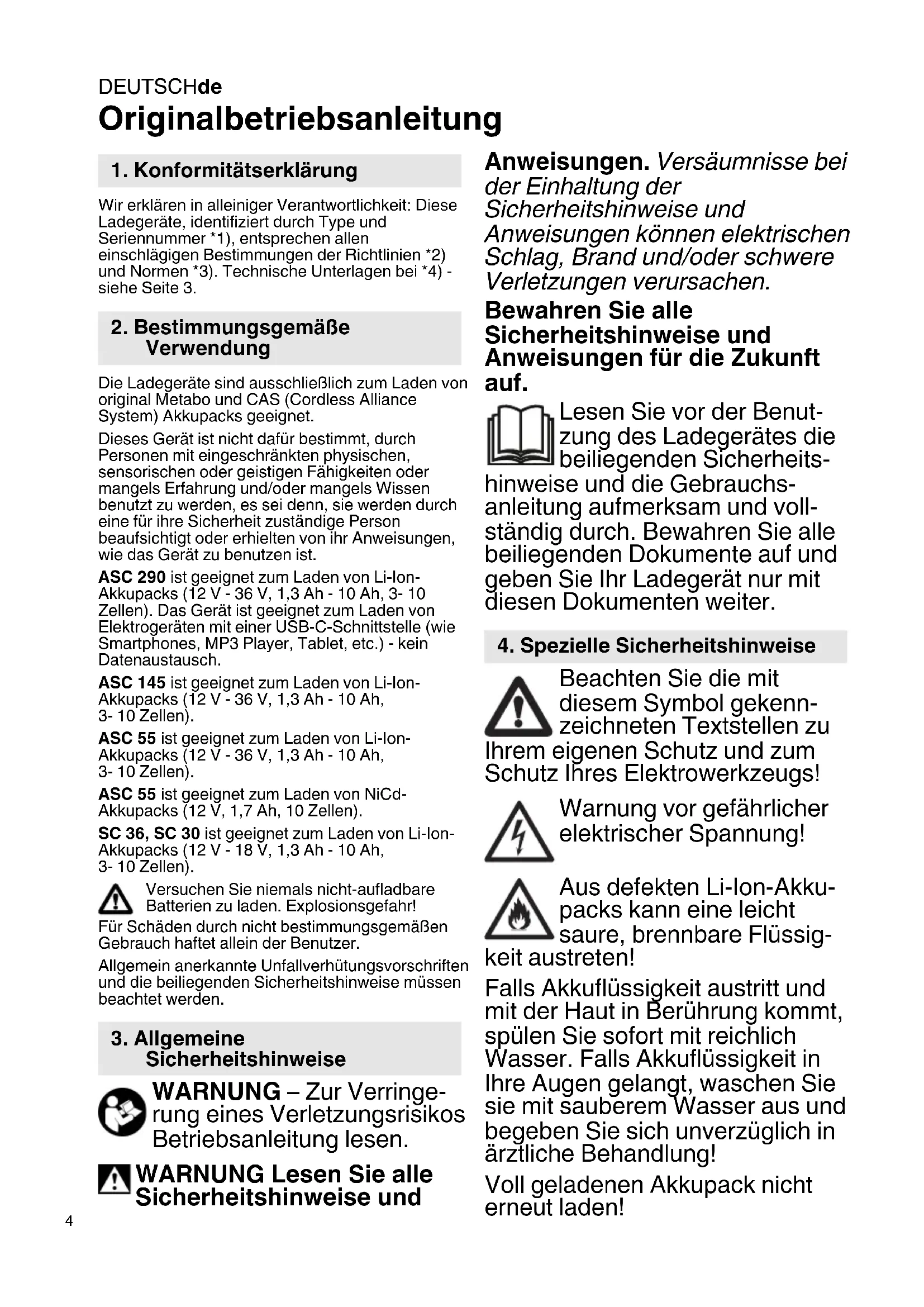

Originalbetriebsanleitung

1. Konformitätserklärung

Wir erklären in alleiniger Verantwortlichkeit: Diese Ladegeräte, identifiziert durch Type und Seriennummer *1), entsprechen allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3). Technische Unterlagen bei *4) - siehe Seite 3.

2. Bestimmungsgemäße Verwendung

Die Ladegeräte sind ausschließlich zum Laden von original Metabo und CAS (Cordless Alliance System) Akkupacks geeignet.

Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist.

ASC 290 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 Zellen). Das Gerät ist geeignet zum Laden von Elektrogeräten mit einer USB-C-Schnittstelle (wie Smartphones, MP3 Player, Tablet, etc.) - kein Datenaustausch.

ASC 145 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 Zellen).

ASC 55 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 Zellen).

ASC 55 ist geeignet zum Laden von NiCd-Akkupacks (12 V, 1,7 Ah, 10 Zellen).

SC 36, SC 30 ist geeignet zum Laden von Li-Ion-Akkupacks (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 Zellen).

Versuchen Sie niemals nicht-aufladbare Batterien zu laden. Explosionsgefahr!

Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer.

Allgemein anerkannte Unfallverhütungsvorschriften und die beiliegenden Sicherheitshinweise müssen beachtet werden.

3. Allgemeine Sicherheitshinweise

WARNUNG – Zur Verringerung eines Verletzungsrisikos Betriebsanleitung lesen.

WARNUNG Lesen Sie alle Sicherheitshinweise und

Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Lesen Sie vor der Benutzung des Ladegerätes die beiliegenden Sicherheitshinweise und die Gebrauchs- anleitung aufmerksam und voll- ständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Ladegerät nur mit diesen Dokumenten weiter.

4. Spezielle Sicherheitshinweise

Beachten Sie die mit diesem Symbol gekenn-zeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs!

Warnung vor gefährlicher elektrischer Spannung!

Aus defekten Li-Ion-Akku- packs kann eine leicht saure, brennbare Flüssig- streten!

Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spülen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in ärztliche Behandlung!

Voll geladenen Akkupack nicht erneut laden!

Nur für den Gebrauch in Innenräumen.

Schützen Sie Ihr Ladegerät vor Nässe!

Niemals Kindern die Benutzung des Gerätes gestatten.

Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Halten Sie Kinder vom Ladegerät bzw. vom Arbeitsbereich fern!

Verwahren Sie Ihr Ladegerät so, dass es für Kinder unzugänglich ist!

Ziehen Sie bei Rauchentwicklung oder Feuer im Ladegerät sofort den Netzstecker!

Stecken Sie keine Gegenstände in die Lüftungsschlitze des Ladegerätes - Gefahr eines elektrischen Schlags bzw. Kurzschlusses!

Verwenden Sie keine defekten Akkupacks!

In Bereichen mit hoher Metallstaubbelastung keine Akkupacks mit AIR COOLED-Ladegeräten laden.

ASC 290: Nur die original Metabo Netzanschlussleitung verwenden.

5. Überblick

Siehe Seite 2. Die Abbildungen gelten beispielhaft für alle Geräte.

1 Akkupack (nicht im Lieferumfang enthalten)

2 Schiebesitz

3 Betriebsanzeige

4 Warnanzeige

5 Ladezustandsanzeige *

6 USB-Abdeckung *

7 USB-C-Anschluss *

8 LED-Anzeige (USB-C-Anschluss mit Spannung versorgt) *

* modellabhängig

6. Inbetriebnahme

Vergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen.

Geräte wie dieses, die Gleichstrom erzeugen, könnten einfache Fehlerstromschutzschalter beeinflussen. Verwenden Sie Typ F oder besser, mit einem Auslösestrom von max. 30 mA.

Vor Inbetriebnahme des Ladegerätes sicherstellen, dass die Lüftungsschlitze frei sind. Mindestabstand zu anderen Gegenständen min. 5 cm!

6.1 Selbsttest

Netzstecker einstecken.

Die Warnanzeige (4) und die Betriebsanzeige (3) leuchten nacheinander für ca. 1 Sekunde, der eingebaute Lüfter läuft für ca. 5 Sekunden.

7. Benutzung

7.1 Akkupack laden

Akkupack vollständig, bis zum Anschlag auf den Schiebesitz (2) aufschieben.

Die Betriebsanzeige (3) blinkt.

Hinweis: Um bei Li-Ion-Akkupacks den Ladezustand anzeigen zu lassen, erst Akkupack aus dem Ladegerät nehmen und dann Taste am Akkupack drücken.

7.2 Erhaltungsladung

Ist die Ladung beendet, schaltet das Ladegerät automatisch auf Erhaltungsladung um.

Der Akkupack kann im Ladegerät verbleiben und ist somit immer betriebsbereit.

Die Betriebsanzeige (3) leuchtet dauernd.

7.3 Nur ASC 290: USB-Gerät laden

Nur USB-Geräte anschließen, die mit dem USB-Standard kompatibel sind. Bei

Benutzung mit inkompatiblen Geräten kann dies zu Fehlfunktionen, Schäden oder Verletzungen führen.

Die Abdeckung (6) öffnen und ein USB-Gerät mit einem geeigneten Kabel am USB-C-Anschluss (7) einstecken. Das Gerät wird geladen.

Der USB-C-Anschluss (7) wird nur mit Spannung versorgt (LED-Anzeige (8) leuchtet), wenn kein Akkupack geladen wird.

Sind Akkupack und USB-Gerät gleichzeitig angeschlossen, startet der USB-Ladevorgang automatisch nach dem Ende des Akkupack-Ladevorgangs.

DEUTSCHde

8. Störung

8.1 Warnanzeige (4) leuchtet dauernd

Akkupack wird nicht geladen. Temperatur zu hoch/zu niedrig. Liegt die Temperatur des Akkupacks zwischen 0 °C und 50 °C, beginnt der Ladevorgang automatisch.

ASC 290: Warnanzeige (4) leuchtet dauernd und Ladezustandsanzeige (5) blinkt: Ladegerät heiß, oder Akkupack kalt bzw. heiß, Akkupack wird mit reduzierter Ladeleistung geladen.

8.2 Warnanzeige (4) blinkt

• Akkupack defekt. Akkupack sofort aus dem Ladegerät entnehmen.
• Akkupack wurde nicht richtig auf den Schiebesitz (2) aufgeschoben. Siehe Kapitel 7.1.

9. Reparatur

Reparaturen am Ladegerät dürfen nur durch eine Elektrofachkraft ausgeführt werden!

Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

Mit reparaturbedürftigen Metabo Ladegeräten wenden Sie sich bitte an Ihre Metabo-Vertretung. Adressen siehe www.metabo.com.

10. Umweltschutz

Befolgen Sie nationale Vorschriften zu umweltgerechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör.

Verpackungsmaterialien müssen entsprechend Ihrer Kennzeichnung nach kommunalen Richtlinien entsorgt werden. Weitere Hinweise finden Sie auf www.metabo.com im Bereich Service.

Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß Europäischer Richtlinie 2012/19/EU über Elektround Elektronik-Altgeräte und Umsetzung in natio nales Recht müssen verbrauchte Elektrowerk- zeuge getrennt gesammelt und einer umweltge- rechten Wiederverwertung zugeführt werden.

11. Technische Daten

Siehe Seite 3.

U = Spannungsbereiche der Akkupacks

C = Akkupack-Kapazität

IC = LadestromA

t = Ladezeit

USB = Spannung und max. Ladestrom des USB-C-Anschlusses

1) Ladezeiten beispielhaft ausgewählter Akkupacks. Abhängig von der Restkapazität sowie der Temperatur des Akkupacks können die realen Ladezeiten von den Angaben abweichen.

Empfohlene Umgebungstemperatur beim Laden: 0 °C bis 40 °C.

Änderungen im Sinne des technischen Fortschritts vorbehalten.

Gerät der Schutzklasse II

\~ Wechselstrom
