Tuotetyyppi	Akkupistosaha
Merkki	Metabo
Malli	SSEP 18 LTX BL MVT
Akku	Li-Ion-akku 18 V (CAS)
Moottori	Harjaton
Tyhjäkäyntinopeus	2000 - 4000 r/min (Vario Tacho)
Leikkaussyvyys max.	53 mm (90°)
Terän halkaisija	165 mm
Terän reikä	20 mm
Viistoleikkausalue	0° – 48°
Imuliitäntä	Kyllä, 27/35 mm
Paino	3,5 kg (ilman akkua)
Mitat (P×L×K)	400 × 200 × 220 mm
Yhteensopiva akkutyyppi	Metabo 18 V ja CAS
Terän jarru	Kyllä, elektroninen
Uudelleenkäynnistyksen esto	Kyllä
Kahva	Ergonominen, pehmeä ote
LED-valo	Kyllä
Leikkauskisko	Kisko sisältyy (valinnainen)
Äänitaso (LpA)	84 dB(A)
Tärinä (ah)	2,5 m/s²
Huolto ja puhdistus	Puhdista ilmanvaihtoaukot, vaihda hiiliharjat tarvittaessa, satunnainen voitelu
Varaosat ja korjattavuus	Saatavilla Metabo-huollon kautta; moottorin käyttöikä pidennetty harjattoman moottorin ansiosta

Usein kysytyt kysymykset - SSEP 18 LTX BL MVT METABO

Mitä akkua käyttää Metabo SSEP 18 LTX BL MVT -sahan kanssa?

Saha toimii kaikilla Metabo 18 V ja Cordless Alliance System (CAS) -akuilla, 1,3 Ah - 10 Ah. Käytä mieluiten suurikapasiteettista Li-Ion-akkua maksimaalisen käyttöajan saavuttamiseksi.

Kuinka vaihtaa sahan terä?

Avaa karajarrun lukitus, poista keskusruuvi mukana tulevalla kuusiokoloavaimella (yleensä 6 mm), vaihda terä ja kiristä tiukasti. Huomioi terässä merkitty pyörimissuunta.

Mikä on maksimileikkaussyvyys?

Leikkaussyvyys 90°:ssa on 53 mm. Viistossa 45°:ssa se on noin 38 mm. Säädä syvyys aina materiaalin mukaan.

Onko sahassa teräjarru?

Kyllä, se on varustettu elektronisella jarrulla, joka pysäyttää terän muutamassa sekunnissa liipaisimen vapauttamisen jälkeen, parantaen turvallisuutta.

Voinko käyttää sahaa ohjauskiskon kanssa?

Kyllä, pohjalevy on yhteensopiva Metabo-kiskojen (valinnaiset) kanssa. Sovitin saattaa olla tarpeen mallista riippuen. Kisko mahdollistaa suorat ja tarkat leikkaukset.

Kuinka säätää nopeutta?

Saha on varustettu Vario Tacho (MVT)-järjestelmällä: rullalla voidaan säätää nopeutta 2000–4000 r/min. Säädä nopeus materiaalin mukaan (puu, metalli, muovi).

Tuottaako saha paljon pölyä?

Siinä on imuliitäntä (27/35 mm) pölynimurin liittämistä varten. Lisäksi pohjalevy vähentää roiskeita. Käytä aina pölynpoistojärjestelmää.

Kuinka huoltaa sahaa?

Puhdista ilmanvaihtoaukot säännöllisesti harjalla. Tarkista terän kunto ja vaihda se, jos se on tylsynyt. Harjaton moottori (brushless) ei vaadi hiiliharjojen vaihtoa.

Mitkä ovat sahan mitat ja paino?

Saha on noin 400 x 200 x 220 mm ja painaa 3,5 kg ilman akkua. Mitat voivat vaihdella hieman lisävarusteiden mukaan.

Onko takuu siirrettävissä?

Metabo-takuu on yleensä 2 vuotta yksityishenkilöille, ja se on siirrettävissä jälleenmyynnin yhteydessä, jos takuukortti toimitetaan. Rekisteröi työkalu osoitteessa metabo.com mahdollista jatkoa varten.

KÄYTTÖOHJE SSEP 18 LTX BL MVT METABO

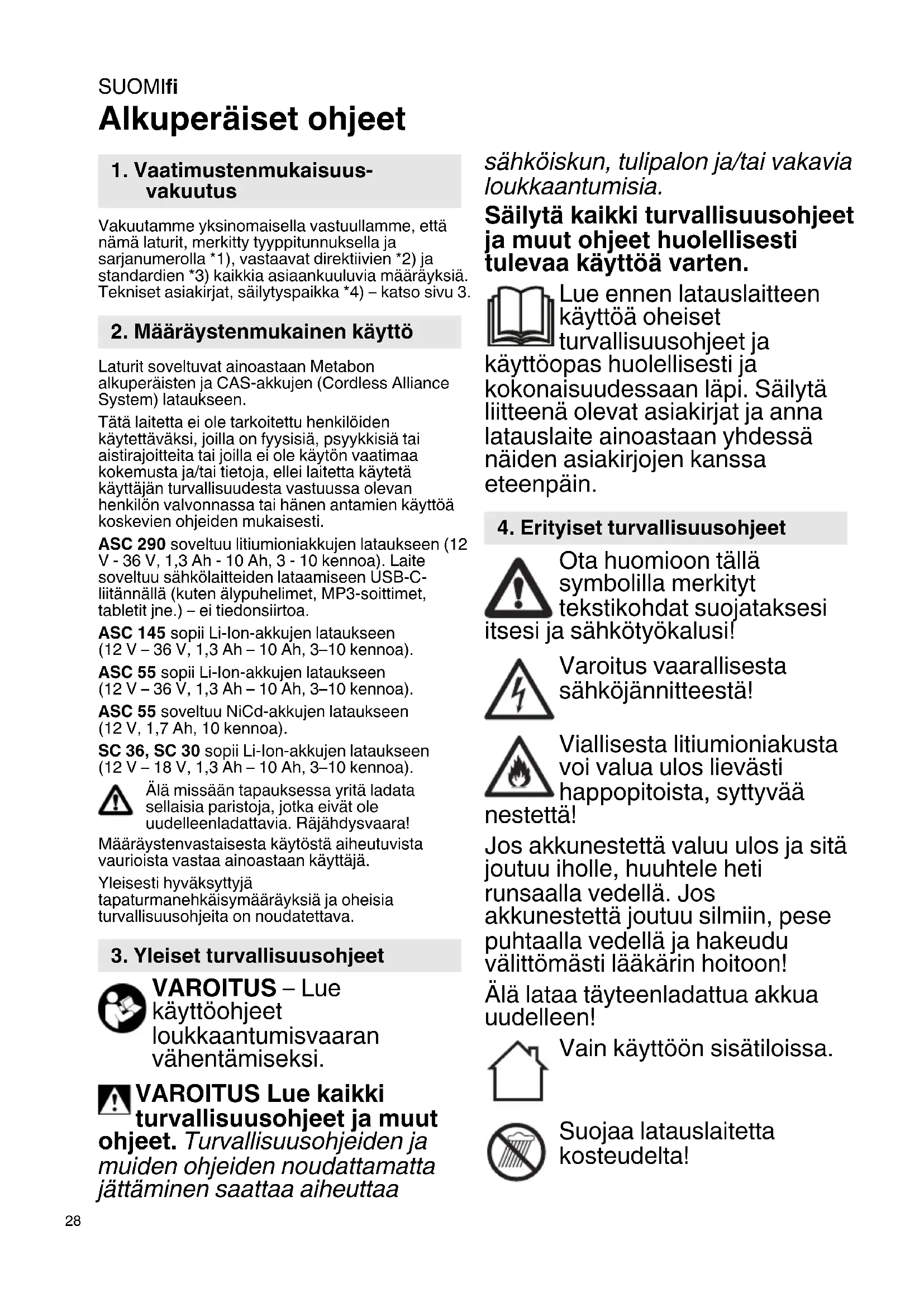

fi Alkuperäiset ohjeet 28

1. Vaatimustenmukaisuus-vakuutus

Vakuutamme yksinomaisella vastuullamme, että nämä laturit, merkitty tyyppitunnuksella ja sarjanumerolla *1), vastaavat direktiivien *2) ja standardien *3) kaikkia asiaankuuluvia määräyksiä. Tekniset asiakirjat, säilytyspaikka *4) – katso sivu 3.

2. Määräystenmukainen käyttö

Laturit soveltuvat ainoastaan Metabon alkuperäisten ja CAS-akkujen (Cordless Alliance System) lataukseen.

Tätä laitetta ei ole tarkoitettu henkilöiden käytettäväksi, joilla on fyysisiä, psyykkisiä tai aistirajoitteita tai joilla ei ole käytön vaatimaa kokemusta ja/tai tietoja, ellei laitetta käytetä käyttäjän turvallisuudesta vastuussa olevan henkilön valvonnassa tai hänen antamien käyttöä koskevien ohjeiden mukaisesti.

ASC 290 soveltuu litiumioniakkujen lataukseen (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 kennoa). Laite soveltuu sähkölaitteiden lataamiseen USB-C-liitännällä (kuten älypuhelimet, MP3-soittimet, tabletit jne.) – ei tiedonsiirtoa.

ASC 145 sopii Li-Ion-akkujen lataukseen (12 V – 36 V, 1,3 Ah – 10 Ah, 3–10 kennoa).

ASC 55 sopii Li-Ion-akkujen lataukseen (12 V – 36 V, 1,3 Ah – 10 Ah, 3–10 kennoa).

ASC 55 soveltuu NiCd-akkujen lataukseen (12 V, 1,7 Ah, 10 kennoa).

SC 36, SC 30 sopii Li-Ion-akkujen lataukseen (12 V – 18 V, 1,3 Ah – 10 Ah, 3–10 kennoa).

Älä missään tapauksessa yritä ladata sellaisia paristoja, jotka eivät ole uudelleenladattavia. Räjähdysvaara!

Määräystenvastaisesta käytöstä aiheutuvista vaurioista vastaa ainoastaan käyttäjä.

Yleisesti hyväksyttyjä tapaturmanehkäisymääräyksiä ja oheisia turvallisuusohjeita on noudatettava.

3. Yleiset turvallisuusohjeet

VAROITUS – Lue käyttöohjeet loukkaantumisvaaran vähentämiseksi.

VAROITUS Lue kaikki turvallisuusohjeet ja muut ohjeet. Turvallisuusohjeiden ja muiden ohjeiden noudattamatta jättäminen saattaa aiheuttaa

sähköiskun, tulipalon ja/tai vakavia loukkaantumisia.

Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käyttöä varten.

Lue ennen latauslaitteen käyttöä oheiset turvallisuusohjeet ja käyttöopas huolellisesti ja kokonaisuudessaan läpi. Säilytä liitteenä olevat asiakirjat ja anna latauslaite ainoastaan yhdessä näiden asiakirjojen kanssa eteenpäin.

4. Erityiset turvallisuusohjeet

Ota huomioon tällä symbolilla merkityt tekstikohdat suojataksesi a sähkötyökalusi!

Varoitus vaarallisesta sähköjännitteestä!

Viallisesta litiumioniakusta voi valua ulos lievästi happopitoista, syttyvää

nestettä!

Jos akkunestettä valuu ulos ja sitä joutuu iholle, huuhtele heti runsaalla vedellä. Jos akkunestettä joutuu silmiin, pese puhtaalla vedellä ja hakeudu välittömästi lääkärin hoitoon! Älä lataa täyteenladattua akkua uudelleen!

Vain käyttöön sisätiloissa.

Suojaa latauslaitetta kosteudelta!

Älä missään tapauksessa anna lasten käyttää laitetta.

Huolehdi siitä, että lapset eivät pääse leikkimään laitteella.

Älä päästä lapsia latauslaitteen tai työskentelyalueen lähelle!

Säilytä latauslaitettasi siten, että lapset eivät pääse siihen käsiksi!

Irrota latauslaite heti verkkopistokkeesta, jos savua tai liekkejå esiintyy!

Älä laita mitään esineitä latauslaitteen tuuletusrakoihin - sähköiskun tai oikosulun vaara!

Älä käytä viallisia akkuja!

Älä lataa akkuja AIR COOLED - latureilla tiloissa, joissa on korkea metallipölypitoisuus.

ASC 290: Käytä vain alkuperäistä Metabon verkkokaapelia.

5. Yleiskuva

Katso sivu 2. Kuvat ovat esimerkkeinä kaikille laitteille.

1 Akku (ei sisälly toimitukseen)

2 Latausaukko

3 Toiminnan merkkivalo

4 Varoitusvalo

5 Lataustilan osoitin *

6 USB-suojus *

7 USB-C-liitäntä *

8 LED-valo (USB-C-liitännässä syöttöjännite) *

* mallin mukaan

6. Käyttöönotto

Vertaa ennen käyttöönottoa, että tyyppikilvessä ilmoitettu verkkojännite ja verkkotaajuus vastaavat paikallisen sähköverkon arvoja.

Tämänkaltaiset tasavirtaa muodostavat laitteet voisivat aiheuttaa häiriöitä yksinkertaiselle vikavirtasuojakytkimelle. Käytä tyypin F tai sitä parempaa kytkintä, jonka laukaisuvirta on enintään 30 mA.

Varmista ennen latauslaitteen käyttöönottoa, että tuuletusaukot ovat vapaina. Vähimmäisetäisyys muihin esineisiin väh. 5 cm!

6.1 Itsetesti

Asenna verkkopistoke verkkovirtaan.

Varoitusvalo (4) ja toiminnan merkkivalo (3) palavat perätysten n. 1 sekunnin ajan, integroitu tuuletin käy n. 5 sekunnin ajan.

7. Käyttö

7.1 Akun lataaminen

Työnnä akku kokonaan vasteeseen asti latausaukkoon (2).

Toiminnan merkkivalo (3) vilkkuu.

Ohje: Kun haluat nähdä Li-lon-akkujen varaustilan, ota ensin akku pois latauslaitteesta ja paina sitten akun painiketta.

7.2 Säilytyslataus

Kun lataus on päättynyt, latauslaite kytkeytyy automaattisesti ylläpitolataukselle.

Akku voidaan jättää latauslaitteeseen, jolloin se on aina käyttövalmis.

Toiminnan merkkivalo (3) palaa jatkuvasti.

7.3 Vain ASC 290: USB-laitteen lataus

Liitä vain sellaisia USB-laitteita, jotka ovat USB-standardin kanssa yhteensopivia. Jos ta käytetään yhteensopimattomien laitteiden sa, se voi aiheuttaa virhetoimintoja, vaurioita ja kaantumisia.

Avaa suojus (6) ja liitä USB-laite sopivalla johdolla USB-C-liitäntään (7). Laite latautuu.

USB-C-liitäntään (7) syötetään ainoastaan jännite (LED-valo (8) palaa), kun akkua ei ladata.

Kun akku ja USB-laite ovat samanaikaisesti liitettyinä, USB-lataus käynnistyy automaattisesti akun latauksen jälkeen.

8. Häiriö

8.1 Varoitusvalo (4) palaa jatkuvasti

Akku ei lataannu. Lämpötila liian korkea / liian matala. Kun akun lämpötila on 0 °C ja 50 °C välillä, lataus alkaa automaattisesti.

ASC 290: Varoitusvalo (4) palaa jatkuvasti ja lataustilan osoitin (5) vilkkuu: laturi kuuma, tai akku kylmä tai kuuma, akkua ladataan vähennetyllä latausteholla.

8.2 Varoitusvalo (4) vilkkuu

SUOMIfi

• Akku viallinen. Ota akku välittömästi pois latauslaitteesta.
• Akkua ei ole työnnetty oikein lataausaukkoon (2). Katso luku 7.1.
• ASC 290: Varoitusvalo (4) vilkkuu ja lataustilan osoitin (5) on sammunut: akkua ei ladata, latauslaitteen lämpötila liian korkea.

9. Korjaus

Latauslaitteen korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset!

Jos tämän laitteen verkkoliitäntäjohto vaurioituu, valmistajan, valmistajan huoltopalvelun tai vastaavan valtuutetun henkilön on vaihdettava se vaaratilanteiden välttämiseksi.

Korjausta tarvitsevien Metabo-latauslaitteiden yhteydessä käänny Metabo-edustajan puoleen. Katso osoitteet osoitteesta www.metabo.com.

10. Ympäristönsuojelu

Noudata käytöstä poistettujen koneiden, pakkausten ja lisätarvikkeiden ympäristöystävällistä hävittämistä ja kierrätystä koskevia kansallisia määräyksiä.

Pakkausmateriaalit on hävitettävä paikallisia määräyksiä noudattaen niiden tunnisteiden mukaisesti. Lisätietoa löytyy osoitteessa www.metabo.com kohdassa Asiakaspalvelu.

Vain EU-maille: Älä hävitä sähkötyökaluja kotitalousjätteiden mukana! Sähkö- ja elektroniikkalaiteromua koskevan EU-direktiivin

2012/19/EU ja sen kansallisen täytäntöönpanon mukaan käytetyt sähkötyökalut on kerättävä erikseen ja toimitettava ympäristöä säästävään kierrätykseen.

11. Tekniset tiedot

Katso sivua 3.

U = akun jännitealueet

C = akun kapasiteetti

l_C = latausvirta t = latausaika 1)

USB = jännite ja USB-C-liitännän maks. latausvirta

1) Esimerkinomaisesti valitun akun latausaika. Jäännöskapasiteetista ja akun lämpötilasta määräytyen todelliset latausajat voivat poiketa annetuista tiedoista.

Suositeltu ympäristön lämpötila ladattaessa: 0 °C ... 40 °C.

Pidätämme oikeuden teknisen kehityksen vaatimien muutoksien tekemiseen.

Suojausluokan II laite

\~ Vaihtovirta

* olenevalt mudelist
