SSEP 18 LTX BL MVT - Pila METABO - Bezplatný návod k obsluze

Typ produktu	Bezdrátová ponorná pila
Značka	Metabo
Model	SSEP 18 LTX BL MVT
Napájení	Li-Ion baterie 18 V (CAS)
Motor	Bezkartáčový (brushless)
Otáčky naprázdno	2000 – 4000 ot/min (Vario Tacho)
Maximální hloubka řezu	53 mm (při 90°)
Průměr kotouče	165 mm
Upínací otvor kotouče	20 mm
Schopnost řezání pod úhlem	0° – 48°
Odvod prachu	Ano, 27/35 mm
Hmotnost	3,5 kg (bez baterie)
Rozměry (D׊×V)	400 × 200 × 220 mm
Kompatibilní typ baterie	Metabo 18 V a CAS
Brzda kotouče	Ano, elektronická
Ochrana proti opětovnému spuštění	Ano
Rukojeť	Ergonomická, softgrip
LED osvětlení	Ano
Vodítko řezu	Včetně lišty (volitelné)
Hladina hluku (LpA)	84 dB(A)
Vibrace (ah)	2,5 m/s²
Údržba a čištění	Čistěte ventilační otvory, vyměňte uhlíky v případě potřeby, občasné mazání
Náhradní díly a opravitelnost	K dispozici prostřednictvím servisu Metabo; prodloužená životnost motoru díky bezkartáčové technologii

Často kladené otázky - SSEP 18 LTX BL MVT METABO

Jakou baterii použít s pilou Metabo SSEP 18 LTX BL MVT?

Pila funguje se všemi bateriemi Metabo 18 V a bateriemi Cordless Alliance System (CAS), od 1,3 Ah do 10 Ah. Přednostně používejte Li-Ion baterii s vysokou kapacitou pro maximální výdrž.

Jak vyměnit pilový kotouč?

Odemkněte brzdu vřetena, odstraňte středový šroub pomocí přiloženého imbusového klíče (často 6 mm), vyměňte kotouč a pevně utáhněte. Dbejte na směr otáčení uvedený na kotouči.

Jaká je maximální hloubka řezu?

Hloubka řezu při 90° je 53 mm. Při úhlu 45° dosahuje přibližně 38 mm. Vždy přizpůsobte hloubku podle materiálu.

Má pila brzdu kotouče?

Ano, je vybavena elektronickou brzdou, která zastaví kotouč během několika sekund po uvolnění spouště, čímž zvyšuje bezpečnost.

Mohu použít pilu s vodicí lištou?

Ano, základna je kompatibilní s lištami Metabo (volitelné). V závislosti na modelu může být nutný adaptér. Lišta umožňuje rovné a přesné řezy.

Jak nastavit rychlost?

Pila je vybavena Vario Tacho (MVT): kolečko umožňuje plynulou změnu otáček od 2000 do 4000 ot/min. Přizpůsobte rychlost materiálu (dřevo, kov, plast).

Produkuje pila hodně prachu?

Je vybavena odvodem prachu (27/35 mm) pro připojení vysavače. Základna navíc snižuje rozstřik. Vždy používejte odsávací systém.

Jak udržovat pilu?

Pravidelně čistěte ventilační otvory kartáčem. Zkontrolujte stav kotouče a vyměňte jej, pokud je tupý. Bezkartáčový motor nevyžaduje výměnu uhlíků.

Jaké jsou rozměry a hmotnost pily?

Pila měří přibližně 400 x 200 x 220 mm a váží 3,5 kg bez baterie. Tyto rozměry se mohou mírně lišit v závislosti na příslušenství.

Je záruka přenosná?

Záruka Metabo je obvykle 2 roky pro soukromé osoby, je přenosná při dalším prodeji, pokud je poskytnuta záruční karta. Zaregistrujte své nářadí na metabo.com pro možné prodloužení.

NÁVOD K OBSLUZE SSEP 18 LTX BL MVT METABO

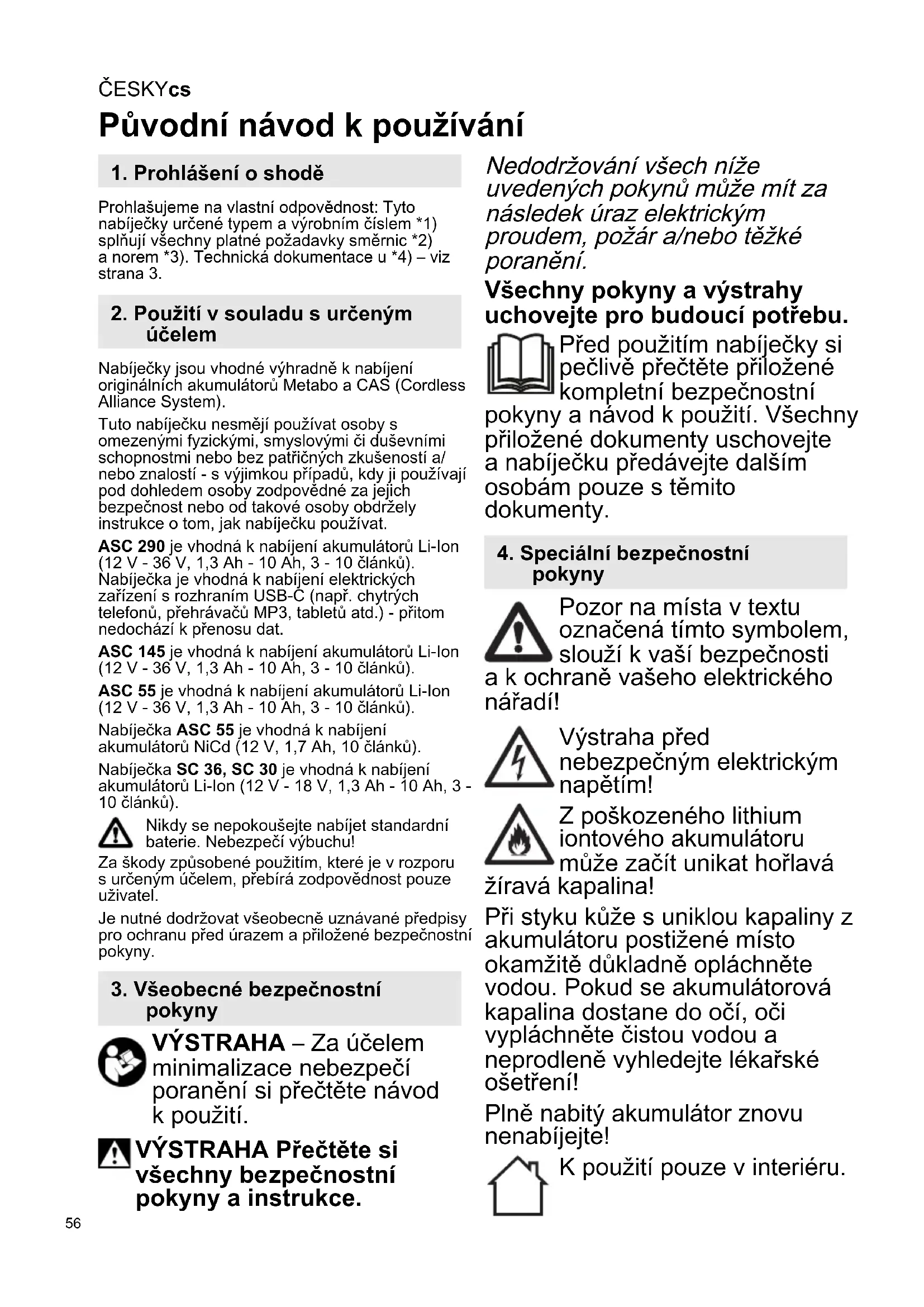

cs Původní návod k používání 56

Původní návod k používání

1. Prohlášení o shodě

Prohlašujeme na vlastní odpovědnost: Tyto nabíječky určené typem a výrobním číslem *1) splňují všechny platné požadavky směrnic *2) a norem *3). Technická dokumentace u *4) – viz strana 3.

2. Použití v souladu s určeným účelem

Nabíječky jsou vhodné výhradně k nabíjení originálních akumulátorů Metabo a CAS (Cordless Alliance System).

Tuto nabíječku nesmějí používat osoby s omezenými fyzickými, smyslovými či duševními schopnostmi nebo bez patřičných zkušeností a/ nebo znalostí - s výjimkou případů, kdy ji používají pod dohledem osoby zodpovědné za jejich bezpečnost nebo od takové osoby obdržely instrukce o tom, jak nabíječku používat.

ASC 290 je vhodná k nabíjení akumulátorů Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 článků). Nabíječka je vhodná k nabíjení elektrických zařízení s rozhraním USB-Č (např. chytrých telefonů, přehrávačů MP3, tabletů atd.) - přitom nedochází k přenosu dat.

ASC 145 je vhodná k nabíjení akumulátorů Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 článků).

ASC 55 je vhodná k nabíjení akumulátorů Li-Ion (12 V - 36 V, 1,3 Ah - 10 Ah, 3 - 10 článků).

Nabíječka ASC 55 je vhodná k nabíjení akumulátorů NiCd (12 V, 1,7 Ah, 10 článků).

Nabíječka SC 36, SC 30 je vhodná k nabíjení akumulátorů Li-Ion (12 V - 18 V, 1,3 Ah - 10 Ah, 3 - 10 článků).

Nikdy se nepokoušejte nabíjet standardní baterie. Nebezpečí výbuchu!

Za škody způsobené použitím, které je v rozporu s určeným účelem, přebírá zodpovědnost pouze uživatel.

Je nutné dodržovat všeobecně uznávané předpisy pro ochranu před úrazem a přiložené bezpečnostní pokyny.

3. Všeobecné bezpečnostní pokyny

VÝSTRAHA – Za účelem minimalizace nebezpečí poranění si přečtěte návod k použití.

VÝSTRAHA Přečtěte si všechny bezpečnostní pokyny a instrukce.

Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění.

Všechny pokyny a výstrahy uchovejte pro budoucí potřebu.

Před použitím nabíječky si pečlivě přečtěte přiložené kompletní bezpečnostní / a návod k použití. Všechny né dokumenty uschovejte ečku předávejte dalším m pouze s těmito enty.

4. Speciální bezpečnostní pokyny

Pozor na místa v textu označená tímto symbolem, slouží k vaší bezpečnosti nraně vašeho elektrického !

Výstraha před nebezpečným elektrickým napětím!

Z poškozeného lithium iontového akumulátoru může začít unikat hořlavá kapalina!

Při styku kůže s uniklou kapaliny z akumulátoru postižené místo okamžitě důkladně opláchněte vodou. Pokud se akumulátorová kapalina dostane do očí, oči vypláchněte čistou vodou a neprodleně vyhledejte lékařské ošetření!

Plně nabitý akumulátor znovu nenabíjejte!

K použití pouze v interiéru.

Chraňte nabíječku před vlhkostí!

Nikdy nedovolte dětem používat přístroj.

Děti by měly být pod dozorem, aby si nehrály s přístrojem.

Udržujte děti v dostatečné vzdálenosti od nabíječky nebo pracovního prostoru!

Uchovávejte nabíječku mimo dosah dětí!

V případě kouře nebo požáru v nabíječce okamžitě vytáhněte zástrčku napájecího kabelu!

Nevkládejte předměty do ventilačních otvorů nabíječky - nebezpečí úrazu elektrickým proudem nebo zkratu!

Nepoužívejte vadné akumulátory! V prostorech se zvýšeným výskytem kovového prachu nenabíjejte žádné akumulátory pomocí nabíječek AIR COOLED.

ASC 290: Používejte pouze originální síťový připojovací kabel Metabo.

5. Přehled

Viz. strana 2. Obrázky jsou příklady pro všechný přístroje.

1 Akumulátor (není součástí balení)

2 zásuvný slot

3 kontrolka napájení

4 výstražná kontrolka

5 Ukazatel stavu nabití *

6 Kryt USB *

7 Port USB-C *

8 LED ukazatel (napájení prostřednictvím portu USB-C) *

* v závislosti na modelu

6. Uvedení do provozu

Před uvedením do provozu zkontrolujte, zda sít'ové napětí a sít'ový kmitočet na typovém štítku odpovídají údajům vaší elektrické sítě.

Zařízení, jako je toto, která generují stejnosměrný proud, mohou ovlivňovat jednoduché proudové chrániče. Použijte proto typ F nebo lepší, s vypínacím proudem max. 30 mA.

Před uvedením nabíječky do provozu se ujistěte, že ventilační otvory jsou volné. Minimální vzdálenost od jiných předmětů min. 5 cm!

6.1 Autotest

Zapojte sít'ovou zástrčku.

Výstražná kontrolka (4) a kontrolka napájení (3) se postupně rozsvítí asi na 1 sekundu, zabudovaný ventilátor se na cca 5 sekund rozběhne.

7. Použití

7.1 Nabíjení akumulátoru

Akumulátor zasuňte úplně, až na doraz do zásuvného nabíjecího slotu (2).

Kontrolka napájení (3) bliká.

Poznámka: Pro zobrazení stavu nabití u akumulátorů Li-ion nejprve akumulátor vyjměte z nabíječky a poté stiskněte příslušné tlačítko na akumulátoru.

7.2 Udržovací nabíjení

Je-li nabíjení ukončeno, nabíječka se automaticky přepne do režimu udržovacího nabíjení.

Akumulátor může zůstat v nabíječce a bude tak vždy připraven k použití.

Kontrolka napájení (3) trvale svítí.

7.3 Pouze ASC 290: Nabíjení zařízení USB

Připojte pouze zařízení, která jsou kompatibilní se standardem USB. Připojení kompatibilních zařízení může způsobit poruchy, ození nebo úrazy.

Otevřete kryt (6) a připojte zařízení USB vhodným kabelem k (7)portu USB-C. Zařízení se nabíjí.

Port USB-C (7) je napájen (ukazatel LED (8) se rozsvítí) pouze v případě, že se nenabíjí akumulátor.

Pokud jsou připojeny současně akumulátor a zařízení USB, nabíjení rozhraním USB se spustí automaticky po nabití akumulátoru.

8. Porucha

8.1 Výstražná kontrolka (4) trvale svítí

Akumulátor se nenabíjí. Příliš vysoká / příliš nízká teplota. Pokud je teplota akumulátoru v rozmezí 0 °C až 50 °C, automaticky se spustí proces nabíjení.

ČESKYcs

ASC 290: Výstražná kontrolka (4) svítí nepřetržitě a ukazatel stavu nabití (5) bliká: Nabíječka je horká nebo akumulátorový článek je studený, resp. horký, nabíjí se sníženým nabíjecím výkonem.

8.2 Výstražná kontrolka (4) bliká

• Akumulátor je vadný. Akumulátor ihned vyjměte z nabíječky.
• Akumulátor není správně nasazen do nabíjecího slotu (2). Viz kapitolu 7.1.
• ASC 290: Výstražná kontrolka (4) bliká a ukazatel stavu nabití (5) jsou zhasnuté: Akumulátorový článek se nenabíjí, nabíječka je příliš horká.

9. Opravy

Opravu nabíječky smí provádět pouze kvalifikovaný elektrikář!

Je-li síťový přívod tohoto přístroje poškozen, musí být vyměněn výrobcem nebo jeho zákaznickým servisem či podobně kvalifikovanou osobou, aby nedošlo k ohrožení.

S nabíječkou Metabo vyžadující opravu se prosím obrat'te na vaše zastoupení Metabo. Adresy viz. www.metabo.cz.

10. Ochrana životního prostředí

Řidte se národními předpisy k ekologické likvidaci a recyklaci vysloužilého nářadí, obalů a příslušenství.

Obalové materiály se musí likvidovat podle jejich označení v souladu s obecnými směrnicemi. Další informace najdete na www.metabo.com v části Servis.

Jen pro země EU: Elektrické nářadí nevyha-zujte do domácího odpadu! Podle evropské směrnice 2012/19/EU o odpadních elektric-

kých a elektronických zařízeních a dle odpovídající legislativy příslušné země musí být staré elektrické nářadí shromažďováno odděleně a odevzdáno k ekologické recyklaci.

11. Technické údaje

Viz. strana 3.

U = napět'ové rozsahy akumulátorů

I_C = nabíjecí proud t = doba nabíjení 1)

USB = napětí a maximální nabíjecí proud při připojení USB-C

1) Doba nabíjení vybraných akumulátorů uvedených jako příklad. V závislosti na zbývající kapacitě a teplotě akumulátoru se skutečná doba nabíjení může od těchto údajů lišit.

Doporučená okolní teplota při nabíjení je 0 až 40 °C.

Změny na základě technického pokroku vyhrazeny.

Přístroj třídy ochrany II

\~ Střídavý proud
