HASZNÁLATI ÚTMUTATÓ Assistent E7KM14PB ELECTROLUX

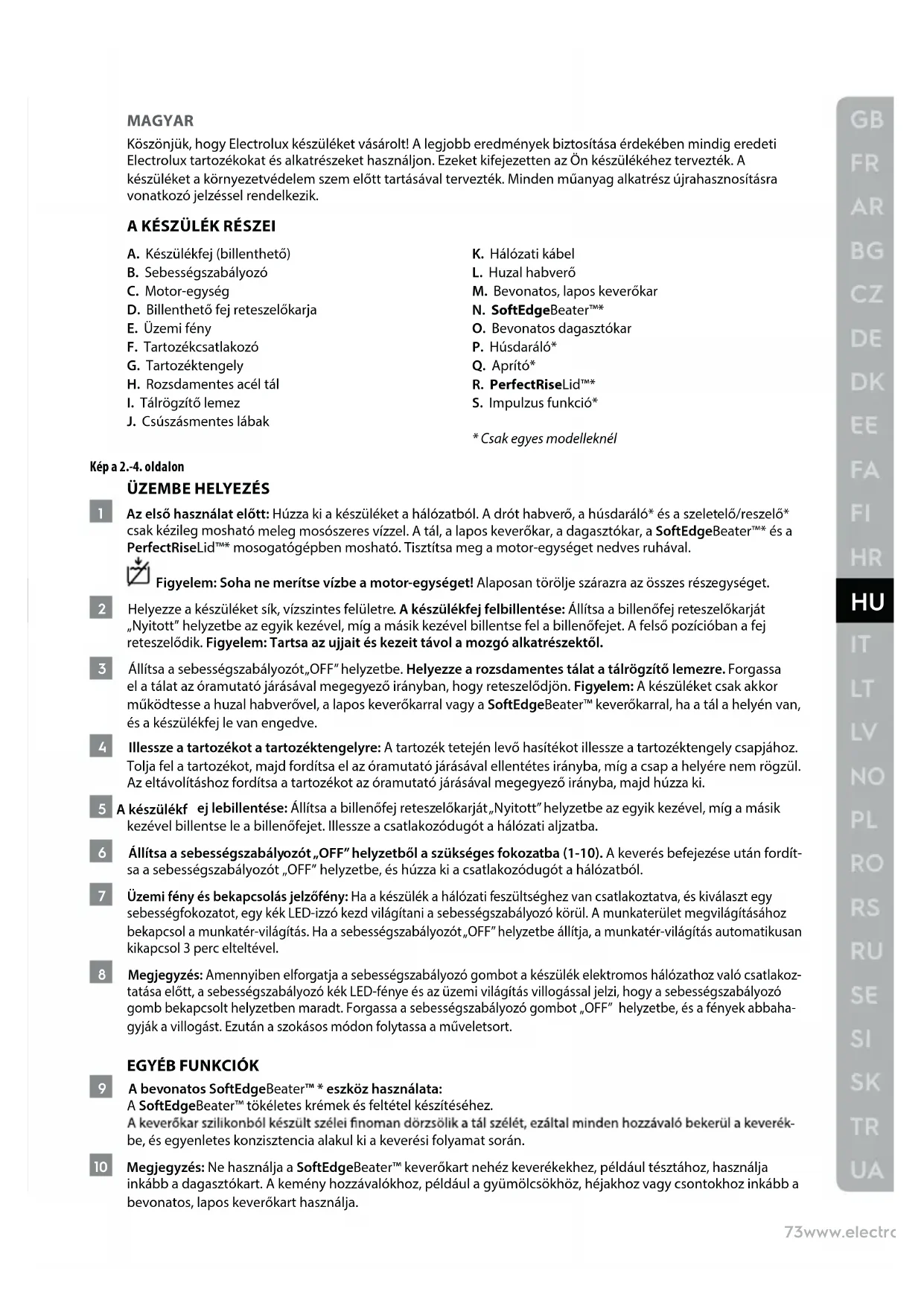

Köszönjük, hogy Electrolux készüléket vásárolt! A legjobb eredmények biztosítása érdekében mindig eredeti Electrolux tartozékokat és alkatrészeket használjon. Ezeket kifejezetten az Ön készülékéhez tervezték. A készüléket a környezetvédelem szem előtt tartásával tervezték. Minden műanyag alkatrész újrahasznosításra vonatkozó jelzéssel rendelkezik.

A KÉSZÜLÉK RÉSZEI

A. Készülékfej (billenthető)

B. Sebességszabályozó

C. Motor-egység

D. Billenthető fej reteszelőkarja

E. Üzemi fény

F. Tartozékcsatlakozó

G. Tartozéktengely

H. Rozsdamentes acél tál

I. Tálrögzítő lemez

J. Csúszásmentes lábak

K. Hálózati kábel

L. Huzal habverő

M. Bevonatos, lapos keverőkar

N. SoftEdgeBeater™*

O. Bevonatos dagasztókar

P. Húsdaráló*

Q. Aprító*

R. PerfectRiseLid™*

*Csak egyes modelleknél

Kép a 2.-4. oldalon

ÜZEMBE HELYEZÉS

1 Az első használat előtt: Húzza ki a készüléket a hálózatból. A drót habverő, a húsdaráló* és a szeletelő/reszelő* csak kézileg mosható meleg mosószeres vízzel. A tál, a lapos keverőkar, a dagasztókar, a SoftEdgeBeater™* és a PerfectRiseLid™* mosogatógépben mosható. Tisztítsa meg a motor-egységet nedves ruhával.
Figyelem: Soha ne merítse vízbe a motor-egységet! Alaposan törölje szárazra az összes részegységet.
2 Helyezze a készüléket sík, vízszintes felületre. A készülékfej felbillentése: Állítsa a billenőfej reteszelőkarját „Nyitott” helyzetbe az egyik kezével, míg a másik kezével billentse fel a billenőfejet. A felső pozícióban a fej reteszelődik. Figyelem: Tartsa az ujjait és kezeit távol a mozgó alkatrészektől.
3 Állítsa a sebességszabályozót „OFF“ helyzetbe. Helyezze a rozsdamentes tálat a tálrögzítő lemezre. Forgassa el a tálat az óramutató járásával megegyező irányban, hogy reteszelődjön. Figyelem: A készüléket csak akkor működtesse a huzal habverővel, a lapos keverőkarral vagy a SoftEdgeBeater™ keverőkarral, ha a tál a helyén van, és a készülékfej le van engedve.
4 Illessze a tartozékot a tartozéktengelyre: A tartozék tetején levő hasítékot illessze a tartozéktengely csapjához. Tolja fel a tartozékot, majd fordítsa el az óramutató járásával ellentétes irányba, míg a csap a helyére nem rögzül. Az eltávolításhoz fordítsa a tartozékot az óramutató járásával megegyező irányba, majd húzza ki.
5 A készülékf ej lebillentése: Állítsa a billenőfej reteszelőkarját „Nyitott” helyzetbe az egyik kezével, míg a másik kezével billentse le a billenőfejet. Illessze a csatlakozódugót a hálózati aljzatba.
6 Állítsa a sebességszabályozót „OFF” helyzetből a szükséges fokozatba (1-10). A keverés befejezése után fordít-sa a sebességszabályozót „OFF” helyzetbe, és húzza ki a csatlakozódugót a hálózatból.
7 Üzemi fény és bekapcsolás jelzőfény: Ha a készülék a hálózati feszültséghez van csatlakoztatva, és kiválaszt egy sebességfokozatot, egy kék LED-izzó kezd világítani a sebességszabályozó körül. A munkaterület megvilágításához bekapcsol a munkatér-világítás. Ha a sebességszabályozót „OFF” helyzetbe állítja, a munkatér-világítás automatikusan kikapcsol 3 perc elteltével.
8 Megjegyzés: Amennyiben elforgatja a sebességszabályozó gombot a készülék elektromos hálózathoz való csatlakoztatása előtt, a sebességszabályozó kék LED-fénye és az üzemi világítás villogással jelzi, hogy a sebességszabályozó gomb bekapcsolt helyzetben maradt. Forgassa a sebességszabályozó gombot „OFF“ helyzetbe, és a fények abbahagyják a villogást. Ezután a szokásos módon folytassa a műveletsort.

EGYÉB FUNKCIÓK

9 A bevonatos SoftEdgeBeater™ * eszköz használata:

A SoftEdgeBeater™ tökéletes krémek és feltétel készítéséhez.

A keverőkar szilikonból készült szélei finoman dörzsölik a tál szélét, ezáltal minden hozzávaló bekerül a keverékbe, és egyenletes konzisztencia alakul ki a keverési folyamat során.

10 Megjegyzés: Ne használja a SoftEdgeBeater™ keverőkart nehéz keverékekhez, például tésztához, használja inkább a dagasztókart. A kemény hozzávalókhoz, például a gyümölcsökhöz, héjakhoz vagy csontokhoz inkább a bevonatos, lapos keverőkart használja.

11 A PerfectRiseLid™ \* használata:

A PerfectRiseLid™ a tészta elszigetelésével és a megfelelő nedves környezet létrehozásával segíti a tészta megfelelő kelését. Ha letakarja a tálat a PerfectRiseLid™ fedővel, azzal megakadályozza a tészta kiszáradását és héjszerűen kemény réteg létrejöttét a tészta felszínén, amely megakadályozná a tészta megfelelő megemelkedését, gyengébb kelést eredményezve.

12 Impulzus funkció\*:

Amennyiben a készülék 1/P sebességfokozatra van állítva, ideiglenesen leállíthatja azt a sebességválasztó gombon található „PULSE” gomb megnyomásával. A gomb ismételt megnyomása 1,5 másodpercre elindítja a készüléket. Folyamatos nyomva tartáskor a készülék addig működik, míg fel nem engedi a gombot.

13 Tartozékcsatlakozó: A készülék egy beépített, többfunkciós tartozékcsatlakozóval rendelkezik. A megfelelő és biztonságos használat érdekében olvassa el és körültekintően tartsa be az egyes tartozékokhoz mellékelt utasításokat.

14 A tartozéktengely beállítása: A készülék gyárilag úgy van beállítva, hogy a lapos keverőkar felszedje a tál alján levő hozzávalókat. Ha a lapos keverőkar hozzáér a tál aljához, vagy túl távol van a tál oldalától, módosíthatja a beállítását. A további utasítákat lásd a 14. lépésnél.

15 Fordítsa a sebességszabályozót „OFF” helyzetbe, és húzza ki a csatlakozódugót a hálózatból. Billentse hátra a készülékfejet. Egy vékony csavarhúzót használjon a csavar beállításához. A tartozéktengely emeléséhez forgassa a csavart az óramutató járásával megegyező irányba, míg a tengely süllyesztéséhez forgassa a csavart az óramutató járásával ellentétes irányba.

A HÚSDARÁLÓ HASZNÁLATA\*

16 Illessze a húsdaráló csigát (B) a darálóházba (A). Helyezze a kést (C) a húsdaráló csiga négyzetes tengelyvégére. Helyezze a közepes vagy a durva vágórostélyt (D) a késre. Húzza meg kézzel a rögzítőgyűrűt (E), míg a vágórostély szilárdan nem áll.

Megjegyzés: Ne húzza túl a rögzítőgyűrűt.

17 Nyissa ki az asztali mixer tartozékcsatlakozójának fedelét. Illessze a tartozék hajtótengelyét az asztali mixer tartozékcsatlakozójába. Szükség esetén forgassa jobbra-balra a tartozékot. Húzza meg annyira a tartozékcsatlakozó gombját, hogy a tartozék a csatlakozóban szilárdan rögzüljön. Figyelem: A tartozék csatlakoztatása előtt kapcsolja ki a készüléket, és húzza ki a konnektorból a dugvilláját.

18 Helyezze az adagoló tálcát a húsdaráló házára. A nyers húst vágja fel kisebb darabokra, és helyezze azokat az adagoló tálcára. Csatlakoztassa a készülék dugaszát a hálózati aljzathoz, majd fordítsa a sebességszabályozót 6-8 helyzetbe. A nyomórúd segítségével adagolja a húst az adagológaratba.

Figyelem: Ne nyúljon be az ujjával vagy egyéb eszközzel az adagológaratba.

Megjegyzés: A hús nem tartalmazhat csontot, porcot, erős ínt vagy bőrt.

AZ APRÍTÓ HASZNÁLATA\*

19 Az aprító használata: Válasszon egy aprító kést (durvát vagy közepest). Helyezze a kiválasztott kés tengelyét (annak négyzetes végét) az aprítóházba úgy, hogy a tengely beleilleszkedjen a ház négyzetes csatlakozójába. A rögzítőfogantyú lefele húzásával rögzítse a kést.

Figyelem: Nagyon élesek a kések és a betétek!

20 Szerelje az aprítót a tartozékcsatlakozóba. Helyezzen egy edényt a tartozék alá. Az élelmiszert vágja apró darabokra. Csatlakoztassa a készülék dugaszát a hálózati aljzathoz, majd fordítsa a sebességszabályozót 8 helyzetbe.

21 A nyomórúd segítségével adagolja az élelmiszert az adagológaratba. Amikor befejezte a tartozékkal a munkát, kapcsolja ki a készüléket, és húzza ki a dugaszt a konnektorból. Csukja be a tartozékcsatlakozó fedelét, és húzza meg a tartozékcsatlakozó gombját.

TISZTÍTÁS ÉS ÁPOLÁS

22 Húzza ki a csatlakozódugót a csatlakozóaljzatból.Javasoljuk, hogy a huzal habverőt, húsdarálót* és szeletelőt/aprítót* kézzel mossa meleg, szappanos vízben.

A tál, a lapos keverőkar, a dagasztókar, a SoftEdgeBeater™* és a PerfectRiseLid™* mosogatógépben mosható. Tisztítsa meg a motor-egységet nedves ruhával. Figyelem: Soha ne merítse vízbe a motor-egységet! Alaposan törölje szárazra az összes részegységet.

23 Ne használjon súroló tisztítókelléket, pl. súrolópárnát a készülék tisztításához.

Használja örömmel új Electrolux készülékét!

BIZTONSÁGI ELŐÍRÁSOK

A készülék első használatát megelőzően olvassa el figyelmesen a következő utasításokat.

• Ne engedje, hogy a készüléket gyermekek használják. A készüléket és a hálózati vezetéket úgy kell elhelyezni, hogy gyermekek ne férhessenek hozzá.
• Körültekintően járjon el a vágóélek kezelésekor, a tál ürítésekor és tisztítás közben.
• A háztartási készülékeket csökkent fizikai, érzékszervi és mentális képességű felnőttek, továbbá kellő tapasztalattal és tudással nem rendelkező személyek kizárólag felügyelet mellett, illetve akkor használhatják, ha elsajátították a biztonságos működtetés módját, és megértették az ezzel együtt járó veszélyeket.

- A készülék nem játékszer.

- A készüléket csak a műszaki adatok címkéjén feltüntetett értékekkel azonos feszültségű és frekvenciájú elektromos hálózathoz szabad csatlakoztatni.

- Soha ne használja és ne vegye kézbe a készüléket, ha – megsérült a tápkábel, - ha megsérült a burkolat.

- Ha a készülék vagy a tápkábel megsérült, a veszély elkerülése érdekében azt a gyártónak, a gyártó által megbízott szerviznek vagy hasonlóan képzett szakembernek kell kicserélnie.

- A készüléket mindig sima, vízszintes munkafelületre helyezze.

- A készüléket mindig áramtalanítsa összeszerelés, szétszerelés vagy tisztítás előtt, illetve ha felügyelet nélkül hagyja.

- A készülék kizárólag beltéri környezetben történő használatra alkalmas.

- A készüléket, a hálózati tápkábelt és a dugaszt ne merítse vízbe vagy más folyadékba.

- Ne hagyja asztal vagy munkapult peremén keresztül lógni a hálózati kábelt, ne engedje, hogy túzhelyet is beleértve forró felülettel érintkezzen a hálózati kábel.

- Sohase használjon más gyártó által gyártott, de nem ajánlott vagy szállított tartozékokat; sérülésveszélyt idézhetnek elő.

- A szétszerelés és a tisztítás megkezdése előtt győződjön meg arról, hogy a motor teljesen leállt-e.

- Soha ne érintse meg a mozgó alkatrészeket, mert súlyos sérülést szenvedhet. A készülékhez ne használjon semmilyen segédeszközt vagy konyhai felszerelést.

- Működés közben tartsa szemmel a készüléket.

- Használat közben ügyeljen arra, hogy semmilyen laza vagy lógó ruhadarab, illetve

egyéb tárgy ne kerüljön a készülék közelébe.

• Forrásban lévő folyadékot ne használjon a készülékben (legnagyobb hőmérséklet: max. 90°C).
• Ne használja a készüléket feték keverésére. Veszélyes, robbanáshoz vezethet!
• A készüléket csak akkor működtesse a huzal habverővel, a lapos keverőkarral vagy a dagasztókarral, ha a tál a helyén van.
• Ez a készülék kizárólag háztartási használatra alkalmas. A gyártó nem vállal semmilyen kötelezettséget a helytelen vagy nem rendeltetésszerű használat miatt bekövetkezett esetleges károkért.

HIBAELHÁRÍTÁS

TÜNET OK MEGOLDÁS
A motor működés közben lelassul.	A tészta mennyisége meghaladja a legnagyobb kapacitást.	Távolítsa el az anyag felét, és folytassa a műveletet két adaggal.
	Lehetséges, hogy a tészta túl nedves, és ráragad az edény falára.	Evőkanalanként adagolva addig adjon hozzá lisztet, míg a motor fel nem gyorsul. A műveletet addig folytassa, míg a tészta el nem válik az edény falától.
A motor nem működik. A készülék nincs a hálózatra csatlakoztatva. Üzemeltetés előtt ne feledje csatlakoztatni a készüléket az elektromos hálózathoz.
A robotgép működés közben beremeg/elmozdul.	A gumitalpak nedvesek. Ügyeljen arra, hogy a készülék alján található gumitalpak tiszták és szárazak legyenek.
	Ez normális jelenség nagy terhelés (pl.: nehéz tészta vagy sajt esetén).	Távolítsa el az anyag felét, és folytassa a műveletet két adaggal.
A tartozék működés közben hozzáér a rozsdamentes acél tálhoz.	A tartozéktengely beállított magassága helytelen.	Állítsa be a tartozéktengely magasságát.
A munkatér-világítás és a bekapcsolás jelzőfénye felvillan és kialszik.	A sebességszabályozó fokozatba állítva maradt.	A sebességszabályozót forgassa a „Zárolt” pozícióra.

HULLADÉKKEZELÉS

Ez a szimbólum azt jelzi, hogy a készülékben elem van, amelyet nem szabad a háztartási hulladékba dobni.

Ez a szimbólum a terméken vagy a csomagoláson azt jelzi, hogy a készülék nem kezelhető háztartási hulladékként. A készülék újrahasznosításához vigye azt egy gyűjtőhelyre vagy egy Electrolux szervizközpontba, ahol az elemet és az elektromos alkatrészeket biztonságosan és professzionálisan tudják kiszerelni és újrahasznosítani. Az elektromos termékek és a tölthető akkumulátorok elkülönített gyűjtéséhez tartsa be országa szabályait.

Az Electrolux fenntartja a jogot, hogy külön értesítés nélkül megváltoztassa a termékeket, az információkat és a specifikációkat.

RECEPTEK

FELVERÉSI MENNYISÉGEK ÉS MÜVELETI IDÖK
Hozzávalók Mennyiség Mértékegys. Idő Fordulatszám
Tejszín 2.1~6.1 dl 60~80 mp 8~10
Tojásfehérje 1.2~2.4 dl Legalább 100 mp 8~10
Elkészítés
Használja a huzal habverót.

*Ne lépje túl a 2. sebességfokozatot a kelt tészta készítésekor. Ezzel károsíthatja a gépet.

FELVERÉSI MENNYISÉGEK ÉS MÜVELETI IDŐK (KÖNNYŰ TÉSZTA KEVERÉSE (PL.: SÜTEMÉNY TÉSZTA))
Receptek	Hozzávalók	Mennyiség	Mértékegys.	Idő	Fordulatszám
Piskótatészta	Liszt	6,0	dl	200~230 mp	Közepes beállítás(5~6-os beállítás)
	Margarin	1,5	dl
	Cukor	1,7	dl
	Sütópor	1,0	kiskanál
csokoládétorta	Liszt	8,0	dl	300~360 mp	Közepes beállítás(4~6-os beállítás)
	Tojás	4,0	db
	Vaj	2,0	dl
	Cukor	1,7	dl
	Vaníliacukor	2,0	kiskanál
	Tejföl	1,0	dl
	Durvára tört csokoládénugát	100 g	g
	Sütópor	3,0	kiskanál
	Elkészítés
	A vajnak puhának kell lennie, nem lehet kemény. A puha vajat keverje krémesre a cukorral. Adja hozzá egyenként a tojást. Keverés közben adja hozzá a tejfölt és a vaníliacukrot. Végül keverje bele a lisztet a sütóporral együtt.Megjegyzés: Ha krémesebb keveréket szeretne, használja aSoftEdgeBeaterTM keverőkart.
Vajas sütemény	Liszt	3,0	dl	200~230 mp	Közepes beállítás(4~6-os beállítás)
	Margarin	1,5	dl
	Cukor	1,7	dl
	Friss tojás	3	db
	Sütópor	1,0	kiskanál
	Elkészítés
	Tegye az összes hozzávalót a turmixgép keverőedényébe, majd addig keverje, míg el nem készül.Megjegyzés: Ha krémesebb keveréket szeretne, használja aSoftEdgeBeaterTM keverőkart.
Kakaóvaj krém-bevonat	Félédes csokoládédarabkák	2,3	dl	200~230 mp	Közepes beállítás(4~6-os beállítás)
	Olvasztott vaj	1,15	dl
	Szitált finom porcukor	4,6	dl
	Tej	5	kiskanál
	Vaníliakivonat	0,5	kiskanál
	Elkészítés
	Olvassza fel a csokoládédarabkákat meleg víz fölött, és kevergesse, amíg csomómentes nem lesz. Tegye félre hűlni 15 percre. A bevonatos lapos keverőkar használata helyett aSoftEdgeBeaterTM használatát javasoljuk. Keverje a vajat egy nagy tában, amíg krémes állagú nem lesz. Fokozatosan adja hozzá felváltva a porcukrot és a tejet. Adja hozzá az olvasztott csokoládét és a vaníliát, majd keverje el egyenletesen.
DAGASZTÁSI MENNYISÉGEK ÉS MÜVELETI IDŐK
Receptek Hozzávalók Mennyiség Mértékegys. Idő Fordulatszám
Kelt tészta*(kenyér) min.mennyiségek	liszt 6,0 dl			350~380 mp	Alacsony beállítás(Maximum. 2-es beállítás)
	víz 2,0 dl
	Cukor 2,4 dl
	Margarin 1,0 evőkanál
	Só 1,0 kiskanál
	Szárított élesztő	2,0 kiskanál
	Elkészítés
	A hozzávalók összekeveréséhez szerelje fel a bevonatos dagasztókart.Tegye az összes hozzávalót a keverőedénybe, majd addig dagassza, míg a tészta megfelelő nem lesz.Fedje le a tálat aPerfectRiseLidTMfedővel, és hagyja pihenni.
Kelt tészta* (piz-zatészta) max.mennyiségek	Búzaliszt	16,0	dl	Legalább 480 mp	Alacsony beállítás(Maximum. 2-es beállítás)
	Víz	4,0 dl
	Olaj 1,0 dl
	Friss tojás	2,0	db
	Só 3,0 kiskanál
	Cukor 2,0 kiskanál
	Szárított élesztő	1,0 evőkanál
	Elkészítés
	1. Egy edényben keverje össze az élesztő felét a sóval és a cukorral, majd tegye félre a keveréket;2. Tegye a tálba a megmaradt élesztőt, a vizet és az olajat;3. Ezt a tésztát huzal habverővel keverje össze a legkisebb fordulatszámon, amíg csomómentes keveréket nem kap;4. Öntse bele a tálba a friss tojásokat és az 1. pontban félretett keveréket (a sóval és cukorral kevert élesztőt). A fordulatszámot emelje közepesre.5. Fokozatosan keverje hozzá a liszt felét. Amikor a tészta térfogata megnövekszik, és megváltozik az állaga, cserélje fel a habverőt a bevonatos dagasztókarra.6. Adja hozzá a maradék lisztet, és folytassa a keverést. Ekkor nézze meg a gép bemenő teljesítményét, amely nem lehet nagyobb a 2-es beállításnál. A tésztát addig keverje, amíg teljesen el nem válik a tál belső oldalától.7. Fedje le a tálat aPerfectRiseLidTMfedővel, és hagyja pihenni.
