00121770 - Kapcsoló HAMA - Ingyenes használati útmutató

Termék típusa	HDMI kapcsoló 3 bemenet, 1 kimenet
Márka	Hama
Modell	00121770
Tápellátás	Csatlakoztatott eszközökön keresztül (HDMI) vagy USB-n keresztül (5V/300mA)
Támogatott felbontások	480i/480p/576i/576p/720p/1080i/1080p/4Kx2K
Támogatott hangformátumok	DSD, HD Audio, 7.1/5.1/2.1 CH, Dolby Audio, DTS, LPCM
Támogatott videó formátumok	12bit Full HD, 3D, 4Kx2K @30/60Hz Ultra HD
HDCP verzió	HDCP 1.4 / 2.2
Bemenet kiválasztása	Kézi (SWITCH gomb), automatikus (bekapcsoláskor) vagy távirányítóval
Fő funkciók	3 HDMI forrás kapcsolása, 3D és 4K Ultra HD kompatibilitás, távirányítóval
Csomag tartalma	HDMI kapcsoló, távirányító, használati útmutató
Karbantartás és tisztítás	Tisztítsa enyhén nedves, nem szöszölő kendővel, kerülje az agresszív tisztítószereket
Biztonsági előírások	Száraz beltéri használat, kerülje a nedvességet, túlmelegedést és ütéseket. Tartsa gyermekektől elzárva. Ügyeljen az elemek polaritására.
Távirányító elemei	Gomb elem (típus nincs megadva) - figyelem, lenyelés veszélye
Újrahasznosítás	Ne dobja a háztartási hulladékba. Megfelel a WEEE és az elem irányelveknek.
Garancia	A garancia kizárt nem megfelelő telepítés vagy használat esetén

Gyakran ismételt kérdések - 00121770 HAMA

Hány HDMI bemenettel rendelkezik ez a kapcsoló?

Ez a Hama kapcsoló 3 HDMI bemenettel és 1 HDMI kimenettel rendelkezik.

Milyen videó felbontásokat támogat?

Támogatja a felbontásokat 4Kx2K-ig, valamint 480i/480p/576i/576p/720p/1080i/1080p és 3D.

Hogyan kell táplálni a kapcsolót?

A készülék közvetlenül táplálható a csatlakoztatott eszközökön keresztül HDMI-n. Szükség esetén használja az USB portot (5V/300mA) mikro USB kábellel.

A távirányító benne van a csomagban?

Igen, egy távirányító tartozék a bemenet távoli váltásához.

Hogyan válasszunk forrást?

Megnyomhatja a SWITCH gombot a készüléken, használhatja a távirányítót, vagy automatikus kiválasztás történik egy eszköz bekapcsolásakor.

Mi a teendő, ha nem jelenik meg kép?

Ellenőrizze a csatlakozásokat, hogy minden eszköz be van-e kapcsolva, a megfelelő TV csatornát, és szükség esetén táplálja a kapcsolót USB-n keresztül.

Milyen típusú elemeket használ a távirányító?

A távirányító gomb elemmel működik. Figyelem: tartsa gyermekektől elzárva, lenyelés veszélye.

Ez a kapcsoló kompatibilis a HDCP 2.2-vel?

Igen, kompatibilis a HDCP 1.4 és 2.2 verziókkal, biztosítva a védett tartalmak kompatibilitását.

Csatlakoztathatok játékkonzolt?

Igen, olyan források csatlakoztatására tervezték, mint Blu-ray lejátszók, vevők, számítógépek, játékkonzolok stb.

Hogyan tisztítsam a kapcsolót?

Használjon enyhén nedves, nem szöszölő kendőt. Kerülje az agresszív tisztítószereket.

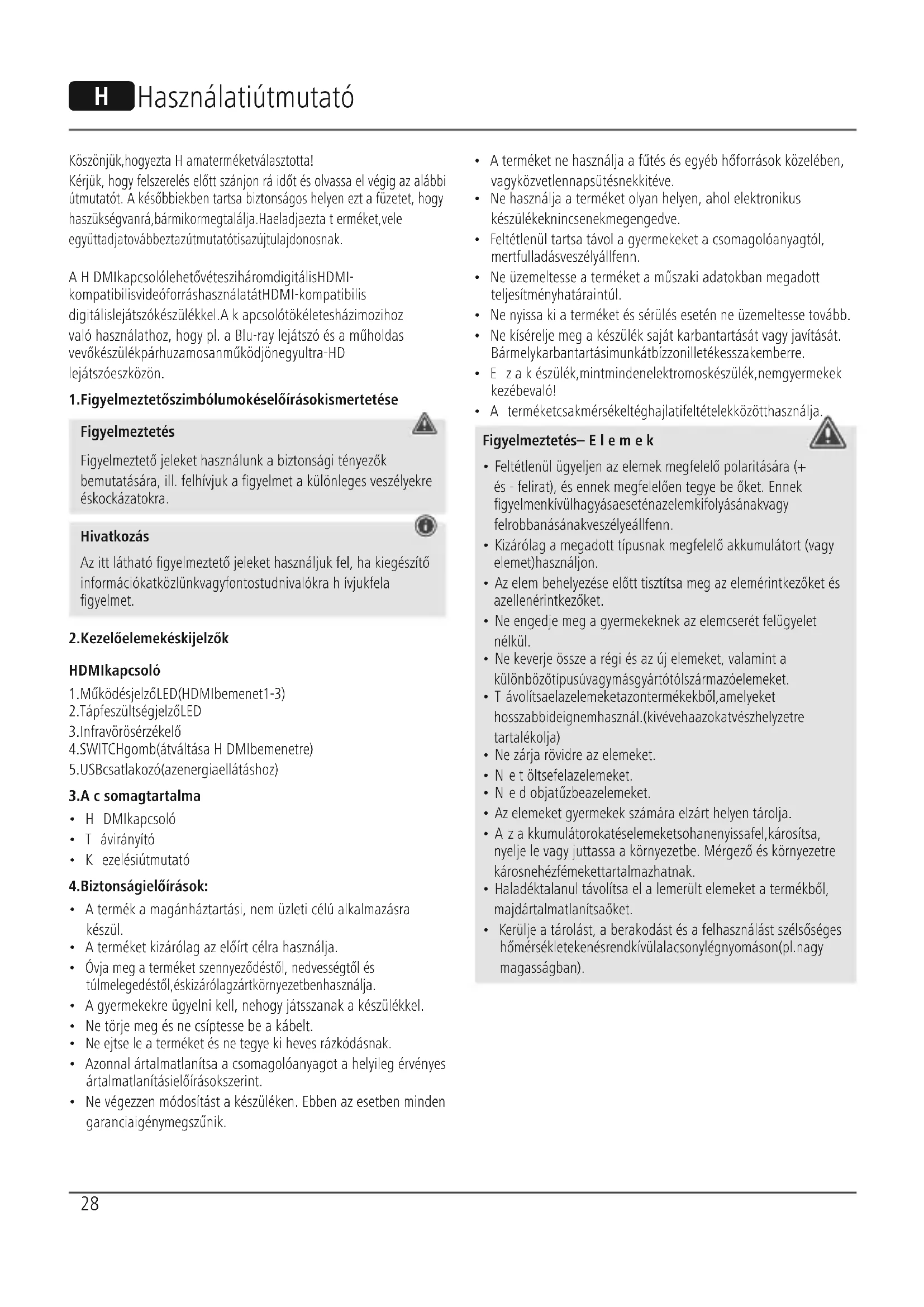

HASZNÁLATI ÚTMUTATÓ 00121770 HAMA

Köszönjük, hogyezta H amaterméketválasztotta! Kérjük, hogy felszerelés előtt szánjon rá időt és olvassa el végig az alábbi útmutatót. A későbbiekben tartsa biztonságos helyen ezt a füzetet, hogy haszükségvanrá, bármikormegtalálja. Haeladjaezta t erméket, vele együttadjatovábbeztazútmutatótisazújtulajdonosnak.

A H DMlkapcsolólehetővétésziháromdigitálisHDMI-kompatibilisvideóforráshasználatátHDMI-kompatibilis digitálislejátszókészülékkel.A k apcsolótökéletesházimozihoz való használathoz, hogy pl. a Blu-ray lejátszó és a műholdas vevőkészülékpárhuzamosanműködjönegyultra-HD lejátszóeszközön.

1. Figyelmeztetőszimbólumokéselőírásokismertetése

Figyelmeztetés

Figyelmeztető jeleket használunk a biztonsági tényezők bemutatására, ill. felhívjuk a figyelmet a különleges veszélyekre éskockázatokra.

Hivatkozás

Az itt látható figyelmeztető jeleket használjuk fel, ha kiegészítő információkatközlünkvagyfontostudnivalókra h ívjukfela figyelmet.

2. Kezelőelemekéskijelzők

HDMIkapcsoló

1. MűködésjelzőLED(HDMIbemenet1-3)
2. TápfeszültségjelzőLED
3. Infravörösérzékelő
   4.SWITCHgomb(átváltása H DMIbemenetre)
4. USBcsatlakozó(azenergiaellátáshoz)

3.A c somagtartalma

• H DMIkapcsoló
• T ávirányító
• K ezelésiútmutató

4.Biztonságielőírások:

• A termék a magánháztartási, nem üzleti célú alkalmazásra készül.
• A terméket kizárólag az előírt célra használja.
• Óvja meg a terméket szennyeződéstől, nedvességtől és túlmelegedéstől, éskizárólagzártkörnyezetbenhasználja.
• A gyermekekre ügyelni kell, nehogy játsszanak a készülékkel.
• Ne törje meg és ne csíptesse be a kábelt.
• Ne ejtse le a terméket és ne tegye ki heves rázkódásnak.
• Azonnal ártalmatlanítsa a csomagolóanyagot a helyileg érvényes ártalmatlanításielőírásokszerint.

• Ne végezzen módosítást a készüléken. Ebben az esetben minden garanciaigénymegszűnik.

• A terméket ne használja a fűtés és egyéb hőforrások közelében, vagyközvetlennapsütésnekkitéve.

• Ne használja a terméket olyan helyen, ahol elektronikus készülékeknincsenekmegengedve.
• Feltétlenül tartsa távol a gyermekeket a csomagolóanyagtól, mertfulladásveszélyállfenn.
• Ne üzemeltesse a terméket a müszaki adatokban megadott teljesítményhatáraintúl.
• Ne nyissa ki a terméket és sérülés esetén ne üzemeltesse tovább.
• Ne kísérelje meg a készülék saját karbantartását vagy javítását. Bármelykarbantartásimunkátbízzonilletékesszakemberre.
• E z a k észülék, mintmindenelektromoskészülék, nemgyermekek kezébevaló!
• A terméketcsakmérsékeltéghajlatifeltételekközötthasználja

Figyelmeztetés– E l e m e k

• Feltétlenül ügyeljen az elemek megfelelő polaritására (+ és - felirat), és ennek megfelelően tegye be őket. Ennek figyelmenkívülhagyásaeseténazelemkifolyásánakvagy felrobbanásánakveszélyeállfenn.
• Kizárólag a megadott típusnak megfelelő akkumulátort (vagy elemet)használjon.
• Az elem behelyezése előtt tisztítsa meg az elemérintkezőket és azellenérintkezőket.
• Ne engedje meg a gyermekeknek az elemcserét felügyelet nélkül.
• Ne keverje össze a régi és az új elemeket, valamint a különbözőtípusúvagymásgyártótólszármazóelemeket.
• T ávolítsaelazelemeketazontermékekből, amelyeket hosszabbideignemhasznál. (kivévehaazokatvészhelyzetre tartalékolja)
• Ne zárja rövidre az elemeket.
  • N e t öltsefelazelemeket.
  • N e d objatüzbeazelemeket.
• Az elemeket gyermekek számára elzárt helyen tárolja.
• A z a kkumulátorokatéselemeketsohanenyissafel, károsítsa, nyelje le vagy juttassa a környezetbe. Mérgező és környezetre károsnehézfémekettartalmazhatnak.
• Haladéktalanul távolítsa el a lemerült elemeket a termékből, majdártalmatlanítsaőket.
• Kerülje a tárolást, a berakodást és a felhasználást szélsőséges hőmérsékletekenésrendkívülalacsonylégnyomáson(pl.nagy magasságban).

Figyelmeztetés– G o m b e l e m

• Az elemeket ne vegye a szájába, égésveszély a veszélyes anyagoknakköszönhetően.
• E z a termékgombelemekettartalmaz. Halenyelia gombelemet, súlyoségésisérüléseketszenvedhet2 ó rán belül, ésa v égeredményhalálislehet.
  • T artsatávolazújéshasználtelemeketgyermekektől.
• Ha az elemtartót nem zárja be biztonságosan, a terméket nem szabad használni, és gyermekektől távol kell tartani.
• H a ú gygondolja, hogyvalakilenyeltelemeket, vagybármely testrészbekerültek, azonnalforduljonorvoshoz.

5.Funkciók

• egyszerű átváltás akár 3 HDMI forrás között (pl. Blu-ray-lejátszó, vevőegység, számítógép, játékkonzol)
• k ényelmesátváltástávirányítósegítségével
• a bementiforrásautomatikuskiválasztásabekapcsoláskor
• n incsszükségpluszenergiaellátásra, azenergiaellátása csatlakoztatottkészülékenkeresztültörténik
• támogatja a 3D-t és a 4K ultra-HD felbontást

6.Üzembevételésüzemeltetés

• Csatlakoztassa a forrásberendezéseket (pl. Blu-ray- lejátszó, vevőegység, számítógép, játékkonzol) a HDMI bemenetekhez (1-3bemenet) HDMI-kábellel(nemtartozék). Azaktívbemenet (1) LED-jefelvillan.
• Ezután csatlakoztassa a kimeneti eszközt (pl. TV, kivetítő, monitor) a HDMI kimenethez (output) a HDMI kábellel (nem tartozék).
• Kapcsolja be a csatlakoztatott eszközt. A tápfeszültségjelző LED (2)kigyullad.
• Ezután kiválaszthatja az összes bemenetet a távirányítón.
• Továbbá, a forrás kiválasztása közvetlenül a HDMI kapcsolón is lehetségesa S WITCHgomb(4)segítségével.

Megjegyzésenergiaellátás

Bizonyosesetekbenszükségesleheta H DMIkapcsolótovábbi tápellátásánakbiztosításaazUSBcsatlakozónkeresztül(5). Ehhezcsatlakoztassonegymicro U SB/USBkábeltazUSB csatlakozóba(5)ésa T V e gyikszabadUSBcsatlakozójábavagy egyUSBtápegységhez(5V/300mA, nemtartozék).

7.Probléma-megoldások

ProblémaMegoldás

Nincs kép	Győződjön meg róla, hogy az összes kábelmegfelelőencsatlakozik.E llenőrizze,hogyazösszeseszközbe van-ekapcsolva.Győződjön meg róla, hogy a TV a megfelelőcsatornára v anállítva.C satlakoztassaa H DMIkapcsolótazUSB tápegységhez.B izonyosesetekbenszükségesleheta HDMIkapcsolótovábbitápellátásának biztosításaazUSBcsatlakozón keresztül(5).
Rosszkép, hangmegszakadás	Győződjön meg róla, hogy az összes kábelmegfelelőencsatlakozik.P róbáljaa H DMIforrástközvetlenüla kimenetieszközre c satlakoztatni,ha semmisemváltozik,a f orráseszközt cserélnikell.H asználjaa H DMI1.4kábeltA HDMI-kábelnemhaladhatjamegaz5 m-eshosszúságot.K apcsoljonkimindeneszközt,majd kapcsoljabeőketújra.

8. Karbantartásésápolás

Ha a mérleg felülete beszennyeződik, tisztítsa meg egy puha törlőruhával. Nehasználjonkémiaitisztítószereket, ésbevizezett textilt, mert a víz befolyhat a mérleg belsejébe.

9.Szavatosságkizárása

A Hama GmbH & Co. KG semmilyen felelősséget vagy szavatosságot nem vállal a termék szakszerűtlen telepítéséből, szereléséből és szakszerűtlen használatából, vagy a kezelési útmutató és/vagy a biztonságielőírásokbenemtartásábóleredőkárokért.

10.Müszakiadatok

Csatlakozók	3xHDMIbemenet1xHDMIkimenet
Támogatott felbontások	480i/480p/576i/576p/720p/1080i/1080p/4Kx2K
HDCP verzió	Kompatibilis a HDCP 1.4 / 2.2-gyel
Támogatott hangformátumok	DSD(DirectStreamDigital), HD(HBR)Audio,7.1/5.1/2.1CH,Dolby Audio,DTS,LPCM
Támogatott videóformátu-mok	12bitFullHDVideo,3DVideo,4Kx2k@30/60HzUltra H D V i d e o
Forráskiválasztása	manuálisana k észülékgombjával, automatikusanbekapcsoláskor, v a g y távirányítónkeresztül
Tápellátás	forráskészüléken(HDMIbemenet)keresztülUSB-n(5V/300mA)keresztül

11. Ártalmatlanításielőírások

Környezetvédelmitudnivalók:

Azeurópaiirányelvek2012/19/EUés2006/66/EU ajánlása szerint, a megjelölt időponttól kezdve, minden EU-s tagállamban érvényesek a következők: Azelektromoséselektronikaikészülékeketésaz elemeketnemszabada h áztartásiszemétbedobni!A leselejtezettelektromoséselektronikuskészülékeket

éselemeket, akkumulátorokatnemszabada h áztartásiszemétbe dobni. Azelhasználtésműködésképtelenelektromoséselektronikus készülékek gyűjtésére törvényi előírás kötelez mindenkit, ezért azokat el kell szállítani egy kijelölt gyűjtő helyre vagy visszavinni a vásárláshelyére. A termékcsomagolásánfeltüntetettszimbólum egyértelmű jelzést ad erre vonatkozóan a felhasználónak. A régi készülékekbegyűjtése, visszaváltásavagybármilyenformában történő újra hasznosítása közös hozzájárulás környezetünk védelméhez.
