Produkttyp	HDMI-Umschalter 3 Eingänge, 1 Ausgang
Marke	Hama
Modell	00121770
Stromversorgung	Über angeschlossene Geräte (HDMI) oder über USB (5V/300mA)
Unterstützte Auflösungen	480i/480p/576i/576p/720p/1080i/1080p/4Kx2K
Unterstützte Audioformate	DSD, HD Audio, 7.1/5.1/2.1 CH, Dolby Audio, DTS, LPCM
Unterstützte Videoformate	12bit Full HD, 3D, 4Kx2K @30/60Hz Ultra HD
HDCP-Version	HDCP 1.4 / 2.2
Eingangsauswahl	Manuell (SWITCH-Taste), automatisch (Einschalten) oder per Fernbedienung
Hauptfunktionen	Umschaltung von 3 HDMI-Quellen, 3D- und 4K Ultra HD-Kompatibilität, Fernbedienung im Lieferumfang
Packungsinhalt	HDMI-Umschalter, Fernbedienung, Bedienungsanleitung
Pflege und Reinigung	Mit einem leicht feuchten, fusselfreien Tuch reinigen, aggressive Reinigungsmittel vermeiden
Sicherheitshinweise	In trockenen Innenräumen verwenden, Feuchtigkeit, Überhitzung und Stöße vermeiden. Außerhalb der Reichweite von Kindern aufbewahren. Polarität der Batterien beachten.
Batterien der Fernbedienung	Knopfzelle (Typ nicht angegeben) - Achtung Verschluckungsgefahr
Recycling	Nicht mit dem Hausmüll entsorgen. Entspricht WEEE- und Batterierichtlinien.
Garantie	Garantieausschluss bei nicht bestimmungsgemäßer Installation oder Verwendung

Häufig gestellte Fragen - 00121770 HAMA

Wie viele HDMI-Eingänge hat dieser Umschalter?

Dieser Hama-Umschalter hat 3 HDMI-Eingänge und 1 HDMI-Ausgang.

Welche Videoauflösungen werden unterstützt?

Er unterstützt Auflösungen bis zu 4Kx2K, sowie 480i/480p/576i/576p/720p/1080i/1080p und 3D.

Wie wird der Umschalter mit Strom versorgt?

Das Gerät kann direkt über die angeschlossenen Geräte per HDMI mit Strom versorgt werden. Falls nötig, den USB-Anschluss (5V/300mA) mit einem Mikro-USB-Kabel verwenden.

Ist die Fernbedienung im Lieferumfang enthalten?

Ja, eine Fernbedienung wird zum Fernwechseln des Eingangs mitgeliefert.

Wie wähle ich eine Quelle aus?

Sie können die SWITCH-Taste am Gerät drücken, die Fernbedienung verwenden, oder die automatische Auswahl erfolgt beim Einschalten eines Geräts.

Was tun, wenn kein Bild angezeigt wird?

Überprüfen Sie die Verbindungen, ob alle Geräte eingeschaltet sind, den richtigen TV-Kanal, und versorgen Sie den Umschalter ggf. über USB mit Strom.

Welche Batterietyp verwendet die Fernbedienung?

Die Fernbedienung funktioniert mit einer Knopfzelle. Achtung: Außerhalb der Reichweite von Kindern aufbewahren, Verschluckungsgefahr.

Ist dieser Umschalter mit HDCP 2.2 kompatibel?

Ja, er ist mit HDCP 1.4 und 2.2 kompatibel, was die Kompatibilität mit geschützten Inhalten gewährleistet.

Kann ich eine Spielkonsole anschließen?

Ja, er ist zum Anschluss von Quellen wie Blu-ray-Player, Receiver, Computer, Spielkonsolen usw. konzipiert.

Wie reinige ich den Umschalter?

Verwenden Sie ein leicht feuchtes, fusselfreies Tuch. Vermeiden Sie aggressive Reinigungsmittel.

BEDIENUNGSANLEITUNG 00121770 HAMA

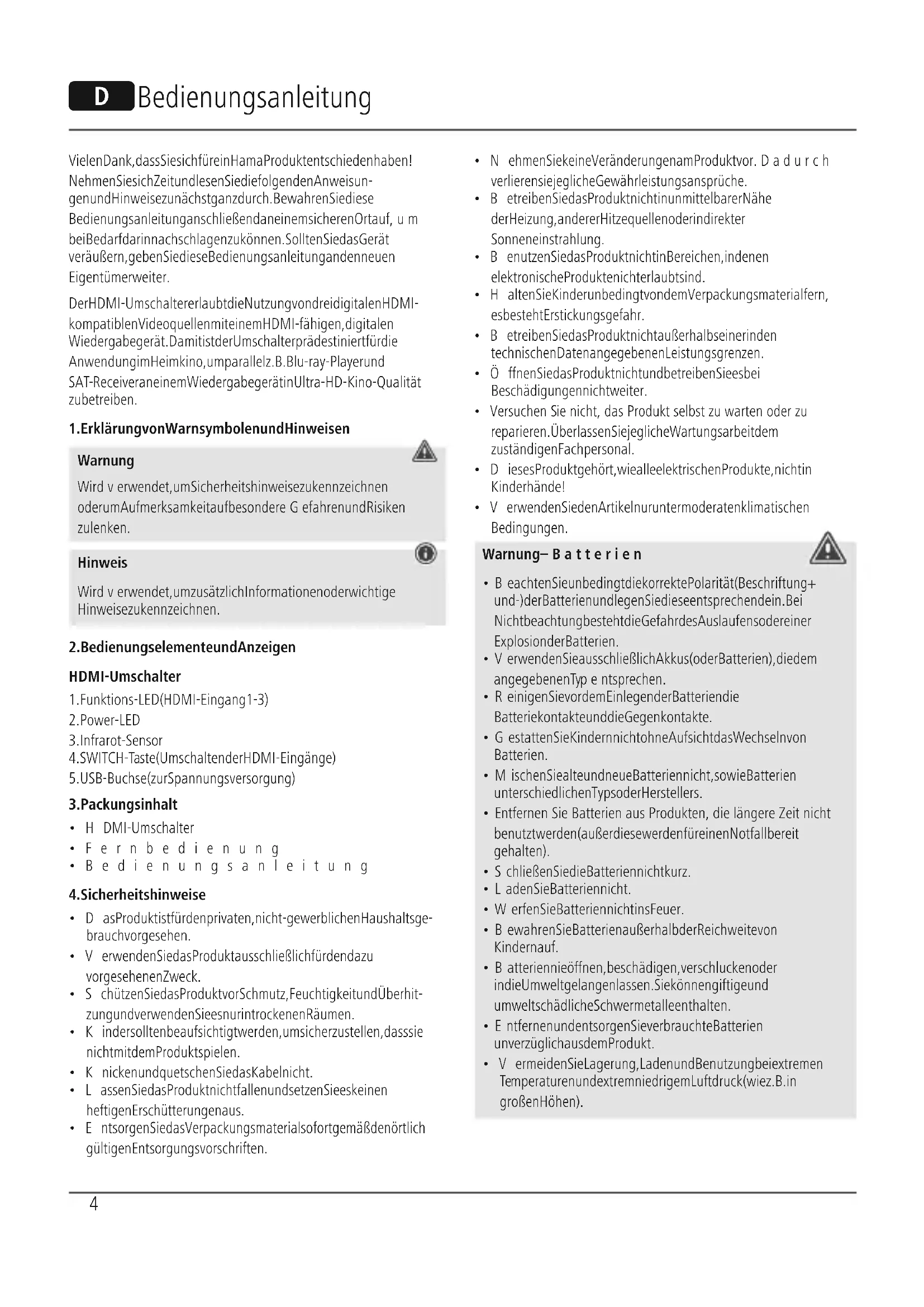

D Bedienungsanleitung

VielenDank, dass Siesichfürein Hama Produktentschieden haben! Nehmen Siesich Zeitundlesen Siediefolgenden Anweisungen und Hinweisezunächstganzdurch. Bewahren Siediese Bedienungsanleitung anschließendaneinemsicheren Ortauf, um bei Bedarfdarinnachschlagenzukönnen. Sollten Siedas Gerät veräußern, geben Siediese Bedienungsanleitung andenneuen Eigentümerweiter.

DerHDMI-UmschaltererlaubtdieNutzungvondreidigitalenHDMI-kompatiblenVideoquellenmiteinemHDMI-fähigen,digitalen Wiedergabegerät.DamitistderUmschalterprädestiniertfürdie AnwendungimHeimkino,umparallelz.B.Blu-ray-Playerund SAT-ReceiveraneinemWiedergabegerätinUltra-HD-Kino-Qualität zubetreiben.

1. Erklärung von Warnsymbolen und Hinweisen

Warnung

Wird v erwendet, um Sicherheitshinweisezukennzeichnen oderum Aufmerksamkeitaufbesondere G efahrenund Risiken zulenken.

Hinweis

Wird v erwendet, um zusätzlich Informationen oder wichtige Hinweisezukennzeichnen.

2. BedienungselementeundAnzeigen

HDMI-Umschalter

1. Funktions-LED(HDMI-Eingang1-3)

2. Power-LED

3. Infrarot-Sensor

4.SWITCH-Taste(UmschaltenderHDMI-Eingänge)

1. USB-Buchse(zurSpannungsversorgung)

3. Packungsinhalt

• H DMI-Umschalter
• Fernbedienung
• Bedienungsanleitung

4. Sicherheitshinweise

• D asProduktistfürdenprivaten, nicht-gewerblichenHaushaltsgebrauchvorgesehen.
• V erwendenSiedasProduktausschließlichfürdendazu vorgesehenenZweck.
• SchützenSiedasProduktvorSchmutz,FeuchtigkeitundÜberhitzungundverwendenSieesnurintrockenenRäumen.
• K indersolltenbeaufsichtigtwerden, umsicherzustellen, dass sie nichtmitdem Produktspielen.
• K nickenundquetschenSiedasKabelnicht.
• L assenSiedasProduktnichtfallenundsetzenSieeskeinen heftigenErschütterungenaus.

• E ntsorgenSiedasVerpackungsmaterialsofortgemäßdenörtlich gültigenEntsorgungsvorschriften.

• NehmenSiekeineVeränderungenamProduktvor. Dadurch verlierensiejeglicheGewährleistungsansprüche.

• B etreibenSiedasProduktnichtinunmittelbarerNähe derHeizung, andererHitzequellenoderindirekter Sonneneinstrahlung.
• B enutzenSiedasProduktnichtinBereichen, indenen elektronische Produktenichterlaubtsind.
• H altenSieKinderunbedingtvondemVerpackungsmaterialfern, esbestehtErstickungsgefahr.
• B etreibenSiedasProduktnichtaußerhalbseinerinden technischenDatenangegebenenLeistungsgrenzen.
• Ö ffnenSiedasProduktnichtundbetreibenSieesbei Beschädigungennichtweiter.
• Versuchen Sie nicht, das Produkt selbst zu warten oder zu reparieren. Überlassen Sie jegliche Wartungsarbeitdem zuständigen Fachpersonal.
• DiesesProduktgehört, wie alleelektrischen Produkte, nicht in Kinderhände!
• V erwendenSiedenArtikelnuruntermoderatenklimatischen Bedingungen.

Warnung-Batterien

• BeachtenSieunbedingtdiekorrektePolarität(Beschriftung+ und-)derBatterienundlegenSiedieseentsprechendein. Bei NichtbeachtungbestehtdieGefahrdesAuslaufensodereiner ExplosionderBatterien.
• V erwendenSieausschließlichAkkus(oderBatterien),diedem angegebenenTyp e ntsprechen.
• R einigen Sievordem Einlegender Batteriendie Batteriekontakte und die Gegenkontakte.
• GestattenSieKindernnichtohneAufsichtdasWechselnvon Batterien.
• M ischenSiealteundneueBatteriennicht, sowie Batterien unterschiedlichen Typsoder Herstellers.
• Entfernen Sie Batterien aus Produkten, die längere Zeit nicht benutztwerden (außerdiesewerdenfüreinen Notfallbereit gehalten).
• SchließenSiedieBatteriennichtkurz.
• L adenSieBatteriennicht.
  • W erfenSieBatteriennichtinsFeuer.
• BewahrenSieBatterienaußerhalbderReichweitevon Kindernauf.
• B atteriennieöffnen, beschädigen, verschluckenoder indie Umweltgelangenlassen. Siekönnengiftige und umweltschädliche Schwermetalleenthalten.
• EntfernenundentsorgenSieverbrauchteBatterien unverzüglichausdemProdukt.
• V ermeidenSieLagerung, Ladenund Benutzungbeiextremen Temperaturenundextremniedrigem Luftdruck(wiez.B.in großenHöhen).

Warnung-Knopfzellen

• B atterienichteinnehmen, Verbrennungsgefahrdurch gefährliche Stoffe.
• D iesesProduktenthältKnopfzellen.WenndieKnopfzelle verschluckt wird, können schwere innere Verbrennungen innerhalbvongeradeeinmal2 S tundenauftretenundzum Todeführen.
  • H altenSieneueundgebrauchteBatterienvonKindernfern.
• W enndasBatteriefachnichtsicherschließt, dasProduktnicht mehrbenutzenundvonKindernfernhalten.
• W ennSiemeinen, dass Batterienverschlucktwurden odersichinirgendeinem Körperteilbefinden, suchen Sie unverzüglichmedizinische Hilfeauf.

5.Funktionen

• einfaches Umschalten von bis zu 3 HDMI-Quellen (z.B. Blu-ray-Player, Receiver, Computer, Spielekonsole)
  • b equemesUmschaltenmittelsFernbedienung
• a utomatischeAuswahlderEingangsquellebeimEinschalten
• keine extra Stromversorgung nötig, die Stromversorgung erfolgt überdieangeschlossenenGeräte
  • U nterstützt3Dund4K-Ultra-HD-Auflösung

6. Inbetriebnahmeund Betrieb

• Verbinden Sie die Quellgeräte (z.B. Blu-ray-Player, Receiver, Computer, S pielekonsole)mittelsHDMI-Kabeln(nichtim Lieferumfangenthalten)mitdenHDMI-Eingängen(Input1-3). DiejeweiligeLEDdesaktivenEingangs(1)leuchtetauf.
• Verbinden Sie nun Ihr Ausgabegerät (z.B. TV, Beamer, Monitor) mittelsHDMI-Kabel(nichtimLieferumfangenthalten)mitdem HDMI-Ausgang(Output).
• S chaltenSiedieangeschlossenenGeräteein.DiePower-LED (2)leuchtetauf.
• SiekönnennunalleEingängeüberdieFernbedienung auswählen.
• Z usätzlichistaucheineQuellauswahldirektamHDMI-UmschalterüberdieSWITCH-Taste(4)möglich.

HinweisSpannungsversorgung

InmanchenFällenkannesnotwendigsein, den HDMI-Umschalterzusätzlich überdie USB-Buchse(5) mit Spannung zu versorgen. Dazuein Micro-USB/USB-Kabelmitder USB-Buchse (5) undeinerfreien USB-Buchselhres Fernsehersodereinem USB-Netzteil (5V/300mA, nichtim Lieferumfangenthalten) verbinden.

7.Problembehebung

ProblemLösung

Kein Bild	Vergewissern Sie sich, dass alle Kabel ordnungsgemäßverbundensind.P rüfenSie,oballeGeräteeingeschaltetsind.Stellen Sie sicher, dass auf dem Fernseher der richtigeKanaleingestelltist.S chließenSiedenHDMI-Umschalterandie USB-Spannungsversorgungan.In m anchenFällenkannesnotwendigsein, denHDMI-Umschalterzusätzlichüberdie USB-Buchse(5)mitSpannungzuversorgen.
Schlechtes Bild,Tonaussetzer	V ergewissernSiesich,dassalleKabel ordnungsgemäßverbundensind.V ersuchenSiedieHDMI-Quelledirektmit demAusgabegerätzuverbinden,ändert sichnichts,dannmüssenSiedasQuellgerät austauschen.V erwendenSieHDMI1.4-KabelI hrHDMI-KabelsollteeineGesamtlängevon5 m n ichtüberschreiten.S chaltenSiealleGeräteausundwiederein.

8.WartungundPflege

ReinigenSiediesesProduktnurmiteinemfusselfreien,leicht feuchtenTuchundverwendenSiekeineaggressivenReiniger.

9. Gewährleistungsausschluss

Die Hama GmbH & Co. KG übernimmt keinerlei Haftung oder GewährleistungfürSchäden, dieausunsachgemäßer Installation, Montageundunsachgemäßem Gebrauch des Produktesodereiner Nichtbeachtung der Bedienungsanleitung und oder der Sicherheitshinweiseresultieren.

10.TechnischeDaten

Anschlüsse	3xHDMIEingang1xHDMIAusgang
UnterstützteAuflösungen	480i/480p/576i/576p/720p/1080i/1080p/4Kx2K
HDCP-Version	Kompatibel mit HDCP 1.4 / 2.2
UnterstützteAudio-Formate	DSD(DirectStreamDigital),HD(HBR)Audio,7.1/5.1/2.1CH,DolbyAudio,DTS,LPCM
UnterstützteVideo-Formate	12bitFullHDVideo,3DVideo,4Kx2k@30/60HzUltra H D V i d e o
Quellauswahl	manuellüberTasteamGerät,automatischbeimEinschaltenoderüberFernbedienung
Stromversorgung	überQuellgerät(HDMI-Eingang)überUSB(5V/300mA)

11. Entsorgungshinweise

HinweiszumUmweltschutz:

Abdem Zeitpunkt der Umsetzungdereuropäischen Richtlinien 2012/19/EU und 2006/66/EGinnationales Rechtgiltfolgendes: Elektrischeundelektronische Gerätesowie Batteriendürfennichtmit dem Hausmüll entsorgt werden. Der Verbraucheristgesetzlich verpflichtet, elektrischeundelektronische Gerätesowie

BatterienamEndeirhrerLebensdauerandendafüreingerichteten, öffentlichenSammelstellenoderandieVerkaufsstellezurückzugeben. EinzelheitendazuregeltdasjeweiligeLandesrecht. DasSymbol aufdemProdukt, der GebrauchsanleitungoderderVerpackung weistaufdieseBestimmungenhin. MitderWiederverwertung, der stofflichenVerwertungoderanderenFormenderVerwertung von Altgeräten/BatterienleistenSieeinenwichtigenBeitragzumSchutz unsererUmwelt.
