HASZNÁLATI ÚTMUTATÓ GWS 500 HM2 Güde

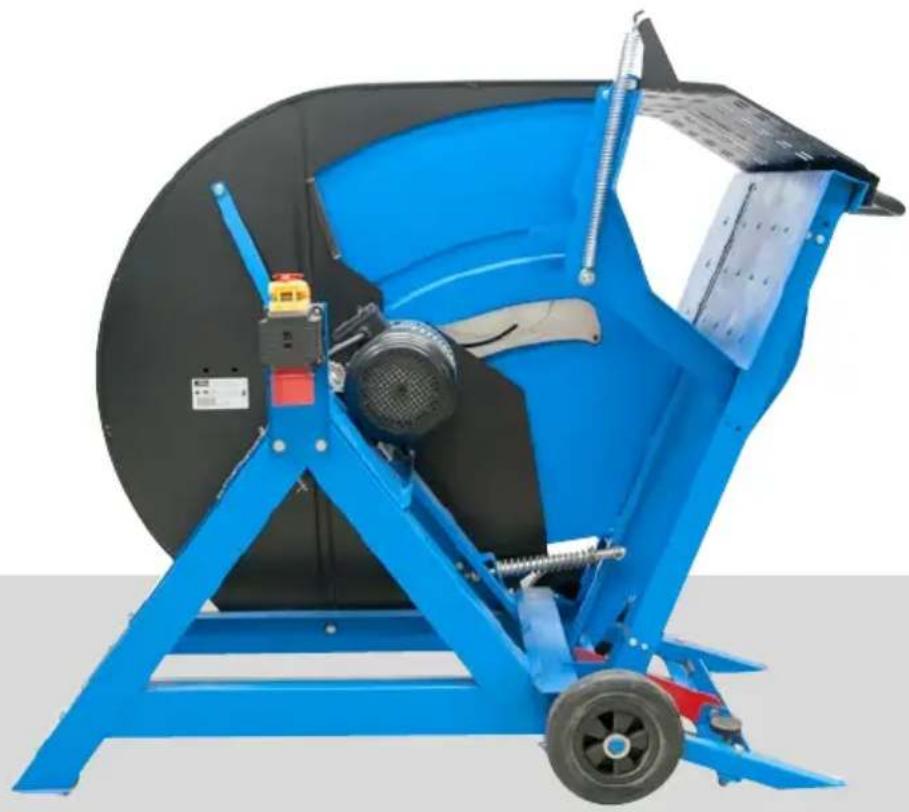

Az eredeti használati utasítás fordítása Hintafűrész GWS 700 HM-2

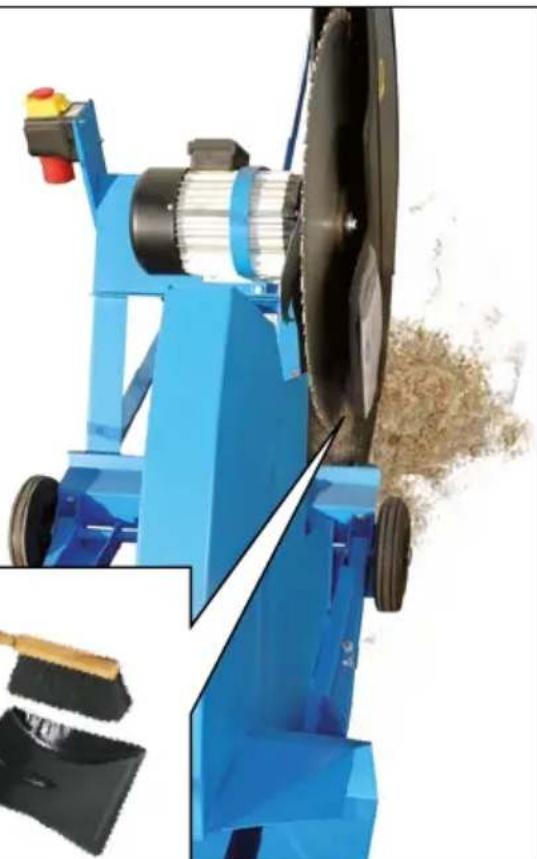

Karbantartás / Tisztítás

Karbantartás / Tisztítás

Műszaki adatok Hintafűrész GWS 700 HM-2 GWS 700 ECO-2 GWS 600 ECO-2 GWS 500 HM-2 Megrend.szám 01718 01722 01723 01725 Névleges feszültség / Frek

vencia 400 V / 50 Hz 400 V / 50 Hz 400 V / 50 Hz 230 V / 50 Hz Névleges teljesítmény 5,2 kW, S6/40%* 5,2 kW, S6/40%* 4,0 kW, S6/40%* 2,6 kW, S6/40%* Védelmi osztály F F F F Védelem fajtája IP 54 IP 54 IP 54 IP 54 Üresjárati fordulatszám 1420 min

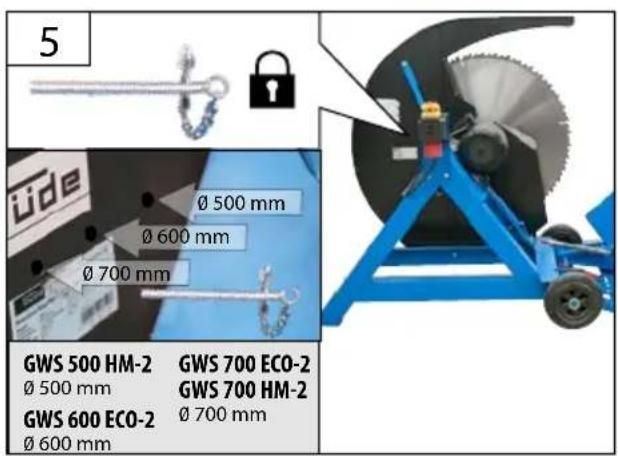

Fűrészlap átmérő x lyukátmérő 700 mm x 30 mm 700 mm x 30 mm 600 mm x 30 mm 500 mm x 30 mm Fűrészlap vastagság 4,2 mm 3 mm 3 mm 2,8 mm / 3,8 mm Rakomány max. 50 kg 50 kg 50 kg 50 kg Munkadarab átmérője 80 mm 240 mm 80 mm 240 mm 80 mm 220 mm 80 mm - 180 mm Munkadarab hossza 500 - 1000 mm 500 - 1000 mm 500 - 1000 mm 500 - 1500 mm Hosszabbítóval Hintafűrész 450 mm Szélesség Hintafűrész 750 - 1200 mm Súly 106 kg 106 kg 104 kg 77 kg Zajártalom adatok Hangnyomás szint L

102 db (A) 102 db (A) 102 db (A) 102 db (A) Mért hangteljesítményszint L

Szavatolt hangteljesítménys- zint L

1) Az EN ISO 3746: 2010 szerint kiszámítva, terhelés alatt, veszélyesség K=4 dB (A)

A megadott értékek az emisszió értékei és nem jelentenek a munkahelyen biztonságos értékeket. Annak ellenére, hogy az emissziós és imissziós értékek között korelláció áll fenn nem lehet belőlük biztonságosan megállapítani, vane szükség pót preventív rendelkezésekre, vagy nem. Azok a faktorok, melyek befolyásolhatják a munkahely momentális imissziós szintjét, magukba foglalják a hatásidő alatt a munkahely különlegességeit, más zajforrásokat, pl. a gépek számát és más szomszédos folyamatokat. A munkahely biztonságos értékei különféle országokban különfélék lehetnek. Ez az információ viszont segítséget nyújt a kezelőnek a kockázat és a veszélyeztetés megitélésében.

• Az S6-40% jelölés 4 perc terhelési és 6 perc üresjárati időből álló terhelési prolt jelent Csak azután használja a berendezést, miután gyelmesen elolvasta és megértette a kezelési útmutatót. Ismerkedjen meg az irányító elemekkel és a berendezés szabályszerű használatával! Tartsa be a biztonsági utasításokat. Viselkedjen gyelmesen harmadik személlyel szemben. A kezelő személy felelős a balesetekért és a harmadik személy biztonságáért. A géppel kizárólag 16 éven felüliszemélyek dolgozhatnak. Kivételt képez a atalkorúakfoglal

koztatása szakképzés alatt az oktató felügyelete melletszakképzettség elsajátítása érdekében. Az esetben, ha a gép bekapcsolásával és kezelésével kapcsolatban kételyei támadnak, forduljon a szerviz

szolgálathoz. A kezelőszemélyzetet megfelelően ki kell képezni a készülék használatára, beállítására és kezelésére. Rendeltetésszerű használat A tüzifa vágására szolgáló billenőfűrész, a tüzifa harántirányú vágására szolgál a műszaki adatoko- ban feltüntetett értékekek és a használati utasítás betartása mellett. Tilos a géppel olyan faanyagot megdolgozni, mely túlságosan rövid, vagy túlságosan könnyű ahhoz, hogy a vezető vályúban, a szemben álló fogakkal ellátott tartó berendezéssel, rögzítve legyen elmoz

dulás ellen! A gép csak teljesen összeszerelt állapotban használható. Nem teljesen összeszerelt gépet szigorúan tilos üzemeltetni! MAGYAR85

A géppel kizárólag egy személy dolgozhat! Ügyeljen arra, hogy a gép hatókörében ne tartózkodjanak idegen személyek! A minimális biztonsági távolság 2 m. Fennmaradó veszélyek Sérülésveszély! Minden fontos szerelési előírás betartása ellenére a gép üzemeltetése közben még veszélyek léphet

• Ujjai és kezei sérülési veszélye: Ügyeljen arra, hogy ujjait és kezeit ne tegye a fűrésztárcsa közelébe!

• A megrongálódott gépek esetén munkadarabok és szerszámok elhajítása. Feltétlenül viseljen védő szemüveget!

• Zajveszély: Feltétlenül viseljen fülvédő berende

• Fűrészpor emisszió: Viseljen respirátort! A használati útmutató betartása ellenére létezhetnek maradványkockázatok. A maradékveszély minimalizálva lehet az esetben, ha betartja a biztonsági utasításokat, a használati utasí

tást, s a gépet kizárólag rendeltetésének megfelelően használja. A por expozíciója a megmunkált anyag tipusától függ. Feltétlenül használjon lokális porelszívást ( a por forrásánál) és jól beállítható szívó burkolatot, elvezető elemeket és felfogó csatornákat! A munka alatt keletkezett por egészségre káros és vigyázni kell, hogy ne kerüljön a szervezetbe! Használjon porszívót és viseljen megfelelő respirátort. A leülepedett port maradéktalanul távolítsa el, pl. porszívással! Kizárólag olyan fűrésztárcsát használjon, mely a zajemisszió csökkentésére volt konstruálva! A gépet és a fűrésztárcsát tartsa működésben! Annak érdekében, hogy minimalizálja a zajt, ügyeljen arra, hogy a berendezés éles legyen és a zaj csök- kentésére szolgáló berendezések (burkolatok, stb.) szabályszerint legyenek beállítva! Viselkedés kényszerhelyzetben Igyekezzen a balesetnek megfelelően elsősegélyt nyújtani,s minél hamarabb biztosítson be orvosi segítséget. Asebesültet nyugtassa meg, s védje további balesettől. Ha segítségre van szüksége, tüntesse fel az alábbiadatokat: 1. A baleset színhelye,

2. A baleset típusa, 3. A sebesültek száma, 4. A sebe-

sülések típusa Hálózati Csatlakoztatás Kizárólag hiba áram elleni védőkapcsolóval használható (RCD előírás szerint max. hibaáram 30mA). Üzembehelyezés előtt kompetens villanyszerelő ellenőrizze, hogy a kötelező elektro – biztonsági utasítások be vannak-e biztosítva. Ilyenkor be kell tartani az adott ország ide vonatkozó rendelkezéseit. A gépet kapcsolja be a konektorba Ügyeljen arra, hogy a csatlakozó konektor távol és védve legyen a víztől és nedvességtől. Ellenőrizze a feszültséget: A tipuscimkén feltüntetett adatoknak azonosaknak kell lenniük az áramkör feszültségével. Kizárólag a kültérre jóváhagyott, fröccsenő víz ellen védett hosszabbítókábel használata megengedett. A berendezés üzembehelyezése előtt ellenőrizze, nincs-e megrongálva az elektromos kábel és/vagy a dugvilla. Károsodás esetén autoizált műhelyben javíttassa meg. A veszélyeztetés elkerülése érdekében a megrongált hálózati kábelt a gyártó cserélje ki. Soha ne végezzen saját maga javításokat! A tápkábelt kizárólag a villásdugónál megfogva húz

za ki a dugaljból. A kábel rángatása a kábel vagy a dugalj megsérülését eredményezheti, ami áramütés veszélyével jár. GWS 500 HM-2 Különleges csatlakoztatási feltételek az EN 61000- 3-11. szabvány szerint A készülék teljesíti az EN 61000-3-11 szabvány követelményeit, és különleges csatlakoztatási feltételek alkalmazandók rá. Ez azt jelenti, hogy nincs engedélyezve a tetszőlegesen, szabadon választható csatlakoztatási pontokon való alkalmazása. Kedvezőtlen hálózati viszonyok esetén a készülék átmeneti feszültségingadozásokat okozhat. Felhasználóként Önnek meg kell győződnie arról – szükség esetén az energiaellátó vállalatával történő egyeztetés útján –, hogy a készülék üzemeltetésére használni kívánt csatlakoztatási pont teljesíti-e a fenti követelményt. Szimbólumok

Figyelem! A személyi sérülések kockázatának csökkentése érdekében olvassa el a felhasználói útmutatót. Figyelem! A karbantartási és szervizmunkák megkezdése előtt húzza ki a hálózati csatlakozódugót! Munkavégzés közben ajánlatos védősze- müveget viselni. Hallásvédő eszköz használata ajánlott! MAGYAR86 Viseljen acél merevítőkkel ellátott munkacipőt. Viseljen védőkesztyűt! Viseljen légzésvédőt. Viseljen védőruházatot. A gépet kinti környezetben használja! Nedvességtől óvni kell. A gépet nem szabad esőnek kitenni. A kezeknek soha nem szabad a fűrészlap tartományába kerülniük. A gyerekeket tartsa a géptől távol! Személyektől való távolság Ügyeljen arra, hogy senki ne tartózkod- jon a veszélyes területen Vigyázz! Elhajított tárgyak! Vigyázzon a forgó részekre! Kezeit és lábait ne tegye a gép forgó alkatrészei közelébe! Vigyázz! Magas feszültség! Óvakodjon a vágott sérülésektől! DIN 847-1 Csak olyan szerszámot szabad használni, amely megfelel az EN 847-1 előírásainak. Forgásirány Hibás és/vagy tönkrement villany, vagy elektromos gépeket át kell adni az illeté- kes hulladékgyűjtő telepre. A munka kezdete előtt, távolítsa el a gép közeléből az idegen tárgyakat, pl. szögek, drótok! Ne nyomja erősen! Erősen Lassan CE jelzet

Hangteljesítmény szint L

Fűrészlap átmérője Munkadarab átmérője TÜV / GS jelölés >20 kg (44 lbs) A művelethez 2 személy szükséges. Általános biztonsági előírások elektromos kéziszerszámokhoz VIGYÁZAT Olvassa el az összes biztonsági utasítást és rendelkezést. A következőkben leírt előírások betartásának elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg ezeket az előírásokat. Az alább alkalmazott „elektromos kéziszerszám” foga

lom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában.

1) Munkahelyi biztonság

a) Tartsa tisztán és jól megvilágított állapotban a munkahelyét. A rendetlenség és a megvilágítat

lan munkaterület balesetekhez vezethet. b) Ne dolgozzon a berendezéssel olyan robbanás

veszélyes környezetben, ahol éghető folyadé- kok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikrákat keltenek, amelyek a port vagy a gőzöket meggyújthatják. c) Tartsa távol a gyerekeket és az idegen szemé

lyeket a munkahelytől, ha az elektromos ké- ziszerszámot használja.Ha elvonják a gyelmét, elvesztheti az uralmát a berendezés felett.

2) Elektromos biztonsági előírások

a) A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad meg

MAGYAR HU87 változtatni. Védőföldeléssel ellátott készülé- kekkel kapcsolatban ne használjon csatlakozó adaptert. A változtatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés kockázatát. b) Kerülje el a földelt felületek, mint például csövek, fűtőtestek, kályhák és hűtőgépek me

gérintését. Az áramütési veszély megnövekszik, ha a teste le van földelve. c) Tartsa távol az elektromos kéziszerszámot az esőtől vagy nedvességtől. Ha víz hatol be egy elektromos kéziszerszámba, ez megnöveli az áramütés veszélyét. d) Ne használja a kábelt a rendeltetésétől eltérő célokra, vagyis a szerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és sohase húzza ki a hálózati csatlakozó dugót a kábelnél fogva. Tartsa távol a kábelt hőforrásoktól, olajtól, éles élektől és mozgó gépalkatrészek

től. A megrongálódott vagy összecsomózott kábel megnöveli az áramütés veszélyét. e) Ha egy elektromos kéziszerszámmal kültérben dolgozik, csak kültéri használatra alkalmas hosszabbítót használjon. A kültérben való használatra alkalmas hosszabbító használata csökkenti az áramütés veszélyét. f) Ha nem lehet elkerülni az elektromos kéziszers

zám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. Egy hibaáram-védőkapcsoló alkalmazása csökkenti az áramütés kockázatát.

3) Személyi biztonság

a) Munka közben mindig gyeljen, ügyeljen arra, amit csinál és meggondoltan dolgozzon az elektromos kéziszerszámmal. Ha fáradt, ha kábítószerek vagy alkohol hatása alatt áll, vagy orvosságokat vett be, ne használja a berende

zést. Egy pillanatnyi gyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet. b) Viseljen személyi védőfelszerelést és mindig viseljen védőszemüveget. Az olyan személyi védőeszközök használata, mint az arcpajzs, csús

zásgátló talpú munkacipő, védősisak vagy fülvédő az elektromos készülék típusának és használatának függvényében csökkenti a baleset kockázatát. c) Előzze meg a készülék nemkívánatos bekapcs

olását. Még mielőtt a készüléket tápforráshoz vagy akkumulátorhoz csatlakoztatná, felemel- né vagy hordaná, győződjön meg róla, hogy ki van kapcsolva. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a készüléket bekapcsolt állapotban csatlakoz- tatja az áramforráshoz, ez balesetekhez vezethet. d) Az elektromos kéziszerszám bekapcsolása előtt okvetlenül távolítsa el a beállítószerszámokat vagy csavarkulcsokat. Az elektromos kéziszers

zám forgó részeiben felejtett beállítószerszám vagy csavarkulcs személyi sérülést okozhat. e) Ne becsülje túl önmagát. Kerülje el a normá

listól eltérő testtartást, ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. f) Viseljen megfelelő öltözetet. Ne viseljen bő ruhákat se ékszereket. A haját, ruháját és kesztyűjét tartsa biztonságos távolságban a mozgó alkatrészektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek elkaphatják. g) Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a készülékhez és rendeltetésüknek megfe

lelően működnek. A porgyűjtő berendezések használata csökkenti a munka során keletkező por veszélyes hatását.

4) Az elektromos kéziszerszámok gondos kezelése

és használata a) Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszá

mot használja. Egy alkalmas elektromos kézis- zerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni. b) Ne használjon olyan elektromos kéziszerszá

mot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be-, sem kikapcsolni, veszélyes és meg kell javíttatni. c) A készülék beállítása, tartozékcsere vagy a készülék lerakása előtt húzza ki a dugóját a hálózatból és/vagy vegye ki az akkuját. Ez az óvintézkedés megakadályozza a szerszám akarat

lan elindulását. d) A használaton kívüli elektromos kéziszers

zámokat olyan helyen tárolja, ahol azokhoz gyerekek ne férjenek hozzá. Ne engedje, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. e) Ápolja elektromos készülékeit. Ellenőrizze le, hogy a készülék mozgó részei hibátlanul működnek és nem szorulnak, továbbá hogy nem repedtek vagy más módon úgy sérültek, hogy az negatív kihatással van az elektromos készülék működésére. A készülék használat Sok balesetet a rosszul karbantartott elektromos kéziszerszámok okoznak. f) Tartsa tisztán és éles állapotban a vágószerszá

mokat. Az éles vágóélekkel rendelkező és gondo- san ápolt vágószerszámok ritkábban ékelődnek be és azokat könnyebben lehet vezetni és irányítani. g) Az elektromos kéziszerszámokat, tartozékokat, betétszerszámokat stb. csak ezen előírásoknak és az adott készüléktípusra vonatkozó kezelési utasításoknak megfelelően használja. Vegye gyelembe a munkafeltételeket és a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalma

zása veszélyes helyzetekhez vezethet.

5) Szerviz-ellenőrzés

a) Az elektromos kéziszerszámot csak szakképzett személyzet csak eredeti pótalkatrészek felhasználásával javíthatja. Ez biztosítja a készülék további biztonságos használatát. Biztonsági utasítások a tüzifa aprítására szolgáló billenő fűrész használatára Kizárólag hiba áram elleni védőkapcsolóval használható (RCD előírás szerint max. hibaáram 30mA).

GWS 600 ECO-2 | GWS 700 ECO-2 | GWS 700 HM-2

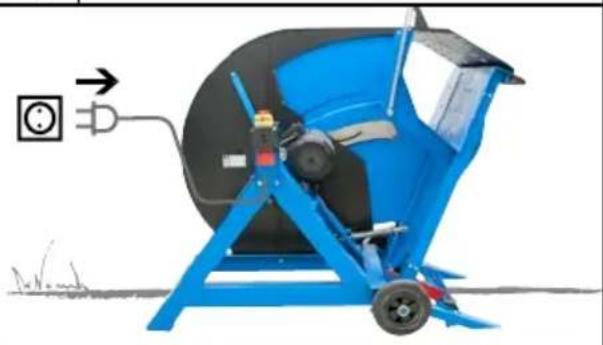

A berendezést 16 A biztosítékkal ellátott 400 V-os konnektorba kapcsolja! GWS 500 HM-2 A berendezést 16 A biztosítékkal ellátott 230 V-os konnektorba kapcsolja! Viseljen hallásvédőt. A zaj hatása hallásvesztést okozhat. Viseljen munka kesztyűt fűrészlapal és érdes anya

gokkal való manipulációhoz. A gép üzemelés alatt, vízszintes, egyenes felületen álljon, a padlózat a gép körül egyenes, karbantartott, hulladék nélküli (pl. fűrészpor, fahulladékok) legyen! A megdolgozott és kész munkadarabok rakását az operátor munkahelye közelébe helyezze! A gépet ne hagyja felügyelet nélkül! Ha nem használ

ja, kapcsolja ki az áramkörből! Minden üzembe helyezés előtt ellenőrizze a csavaros és a toló csatlakozókat, szintén a biztonsági berendezéseket tartanak-e, helyesen be vannak-e szorítva, s a mozgó részek akadálymentes és könnyen futnak-e. Szigorúan tilos a gépre felszerelt védőberen- dezéseket leszerelni, kicserélni, nem a rendeltetés- nek megfelelően használni, vagy más gyártóktól származó biztonsági berendezéseket használni. A tisztításhoz és karbantartáshoz a következő elválasztó védőberendezéseket el kell távolítani: Fűrészlapvédő kiegészítő védőburkolata A munkák végrehajtása után minden védőeszközt szakszerűen vissza kell szerelni! Lásd a képpel ellátott leírást. A készüléket nem szabad használni, ha meg van rongálva, vagy a biztonsági berendezések hibásak. Cserélje ki az elhasználódott és sérült alkatrészeket. Használat előtt ellenőrizze a készüléket, a kábelt, a hosszabbítóvezetéket és a villásdugót sérülés és anyagkifáradás tekintetében. A gép hibáit, beleértve a védelmi berendezés vagy a késtengelyek hibáit is, az észlelést követően jelenteni kell a biztonságért felelős személynek. A be/ kikapcsoló lenyomása előtt bizonyosodjon meg arról, hogy a fűrésztárcsa szabály szerint legyen felszerelve! Tilos a fűrész használata az esetben, ha a vályú auto

matikusan nem tér vissza a nyugalmi helyzetbe! Az esetben, ha a gép kikapcsolását követő max. 10 másodpercen belül, a fűrésztárcsa nem áll le, tilos a gép használata! A biztonság érdekében használjon biztonsági- és szorító szerszámokat, vezetősínt, hasadás védő keretet stb. Szigorúan tilos a fűrészpor és a faszálkák eltávolítása a működésben levő gépről! Az esetben, ha a gép működik, tilos a vágó területről a hulladékdarabok és munkadarabok eltávolítása! Nem szabad sérült vagy deformálódott vágólapot használni. Kizárólag szabályszerűen élesített fűrésztárcsát szabad használni! Tartsa be a gyártó, a fűrésztárcsa használatára, szabá

lyzására és javítására vonatkozó utasításait! Ne használjon olyan fűrészlapot, ami nem egyezik meg a használati útmutatóban feltüntetettekkel. A tartozék megengedett fordulatszámának legalább akkorának kell lennie, mint az elektromos szerszámon megadott maximális fordulatszám. Csak olyan szerszámot szabad használni, amely meg

felel az EN 847-1 előírásainak. A szerszámokat csak arra alkalmas tartóban szállítsa és tárolja; Annak érdekében, hogy minimalizálja a zajt, ügyeljen arra, hogy a berendezés éles legyen és a zaj csök

kentésére szolgáló berendezések (burkolatok, stb.) szabályszerint legyenek beállítva! Az elhasználódott asztalbetétet ki kell cserélni. Ismerkedjen meg a tisztításra, karbantartásra és a fűrészpor rendszeres eltávolítására vonatkozó bizton

sági eljárásokkal, hogy csökkentse a tűzveszélyt! Biztosítsa be, hogy a használt perem, a gyártó utasítá

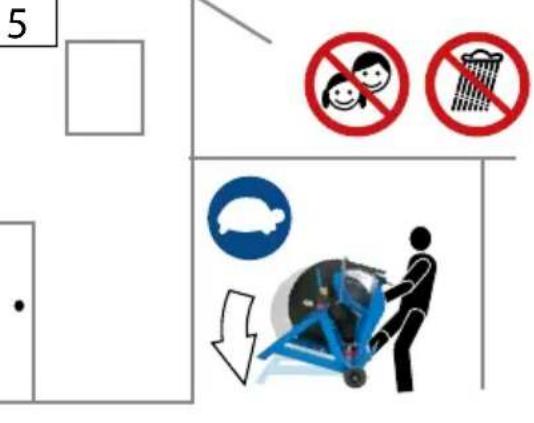

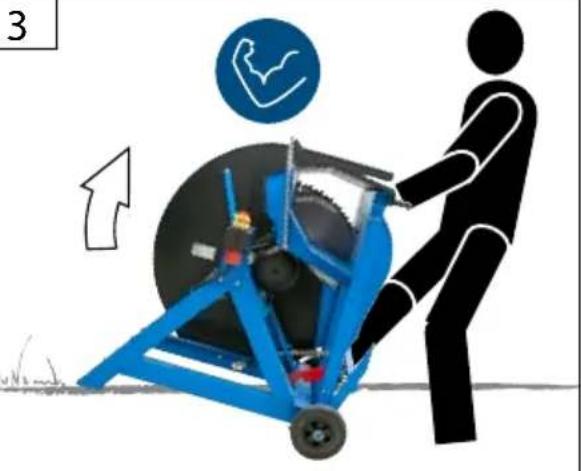

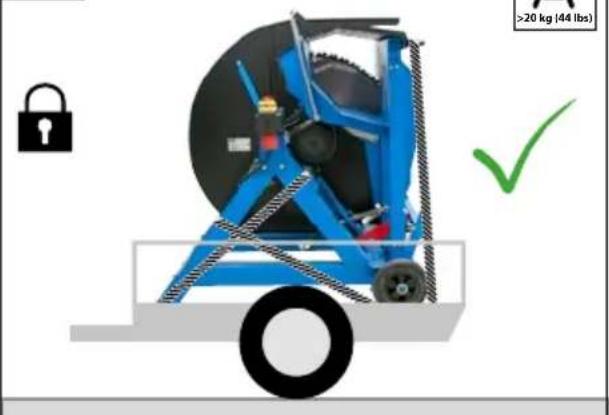

sa szerint, alkalmas legyen az illetékes használathoz! Szállítás és tárolás Az esetben, ha a gép leblokkol, azonnal kapcsolja ki! Távolítsa el a dugvillát a konnektorból és a beakadt munkadarabot! Gondoskodjon a munkaterület elegendő általános vagy helyi megvilágításáról. Vegye gyelembe a fűrészlapokon megadott maxi

mális fordulatszámot. Gondoskodjon róla, hogy a gép üzemeltetéséhez szükséges leválasztó védőberendezések és egyéb biztonsági berendezések felszerelt helyzetben, jó üzemállapotban, valamint megfelelően karbantartott állapotban legyenek. MAGYAR89

A kezelőszemélyzetet megfelelően ki kell képezni a készülék használatára, beállítására és kezelésére. A telepítést és a nagyobb javítási munkákat csak speciálisan képzett személyzet végezheti. Tudnivalók olyan helyeken történő használathoz, ahol jelentős tűzveszély lehet. Szállítás és tárolás A gép felemelését és szállítását kizárólag szakképzett és megfelelő felszereléssel rendelkező személyzet végezheti. Szállításhoz biztosítsa a biztonságos pozíciót és egyensúlyt. Alkalmas rögzítőeszközökkel biztosítsa a készüléket elgurulás, leesés és felborulás ellen. A gépet zárt térben, gyermekektől távol tárolja. Ártalmatlanítás Hibás és/vagy tönkrement villany, vagy elektromos gépeket át kell adni az illetékes hulladékgyűjtő telepre. A csomagolás megsemmisítése A csomagolás óv a szállítás közben fenyegető sérülé- sektől. A csomagolóanyagok általában környezetvé- delmi és hulladékgazdálkodási szempontok alapján kerülnek kiválasztásra, ezért újrahasznosíthatók. A csomagolóanyag újrahasznosítása csökkenti a hulla- dékmennyiséget. Egyes csomagolóanyagok (pl. fóliák, styropor®) gyermekekre nézve veszélyt jelenthetnek. Fulladásveszély! A csomagolás egyes részeit gyermekektől távol tárolja, és a lehető leggyorsabban semmisítse meg. Karbantartás Mindennemű tisztítási, karbantartási munka előtt mindig húzza ki a villásdu- gót a fali dugaljból. A főkapcsoló véletlenszerű megnyomása sérülésves

zélyt okoz. Ellenőrizze a csavarokat, hogy ne legyenek hibásak és ne legyenek meglazulva. A gépet kizárólag abban az esetben szabad használni, ha nincs megrongálód

va, s a biztonsági berendezés működőképes A készüléket nem szabad használni, ha meg van ron

gálva, vagy a biztonsági berendezések hibásak. Javításokat és azokat a munkákat, melyeket a használati utasítás nem tartalmaz, kizárólag illetékes szakemberek végezhetik Az esetben, ha a berendezés hibás, a javítást kizárólag szakszerviz végezheti. Csak eredeti tartozékokat és eredeti pótalkatrészeket alkalmazzon! Azokat az alkatrészeket, amelyek cseréje nincs leírva, csak a gyártónál cseréltesse ki! A gépet, elsősorban a szellőző nyílásokat tartsa tisztán. A fűrészpor kiszóró berendezést rendszeresen tisztítsa! A gépre tilos vizet fecskendezni! Kizárólag rendszeresen karbantartott és kezelt gép lehet megbízható segédeszköz. Elégtelen karban

tartás és kezelés előre nem látható balesetekhez és sérülésekhez vezethet. Ne tisztítsa a gépet és annak tartozékait oldószerek

kel, gyúlékony vagy mérgező anyagokkal, csak egy megnedvesített rongyot használjon, miután ellenőriz- te hogy a gép áramtalanítva van. A mozgó részeket rendszeresen kezelje ökológiai olajjal! Zsiradék használata tilos! A fűrésztengely golyós csapágyai por ellen védettek, tehát nincs szükség karbantartásukra, vagyis a csapá

gyakat nem kell kenni! Szükség esetén nézze meg a pótalkatrész listát a www.guede.com honlapon Jótállás Jótállás időtartalma 12 hónap ipari használat esetén, fogyasztó esetén 24 hónap, jótállás a készülék megvé- tele napján kezdődik. A jótállás kizárólag az anyagi, vagy gyártási hibákból eredő elégtelenségekre vonatkozik. Reklamáció esetén fel kell mutatni az eredeti, a vásárláskor kapott, s a vásárlás dátumával ellátott iratot. A jótállás nem vonatkozik a géppel való szaktalan használat következtében bekövetkező hibákra, pl. a gép túlterhelése, erőszakos használata, vagy idegen tárgyakkal való megrongálódása.A használati utasítás mellőzése következményeire, szerelési és szokásos, normális elhasználódásra sem vonatkozik a jótállás. Fontos információk az ügyfél részére Felhívjuk a felhasználó gyelmét, hogy mind a jótállá- si időben, mind annak lejártát követően visszaadásra kizárólag az eredeti csomagolásban kerülhet sor. Ez- zel hatékonyan megelőzhetők a berendezés szállítás közbeni megsérülése, illetve a vitás reklamációs ese- tek. A készüléket az eredeti csomagolása optimálisan óvja, és így biztosított a reklamációs igény mielőbbi feldolgozása. MAGYAR90 Szerviz-ellenőrzés Vannak kérdései? Reklamáció? Szüksége van pótalka- trészekre, vagy használati utasításra? Honlapunkon a www.guede.com címen szervíz terén gyorsan, bürö- kráciát kizárva segítségére leszünk. Kérem, segítsen, hogy segíthessünk. Hogy gépét reklamáció esetén identikálhassuk, szükségünk van a gyártási számra, a szortiment tételszámára és a gyártási évre. Ezek az adatok fel vannak tüntetve a tipus cimkén. Gyártási szám: Megrendelési szám Gyártási év: Hiba elháritása ÜZEMZAVAROK LEHETSÉGES OKOK JAVASOLT HIBAELHÁRÍTÁS Nem üzemel a főkapcsoló működtetésekor. Nincs áramellátás Ellenőrizze az áramellátást A főkapcsoló hibás Cseréltesse ki a főkapcsolót a hivatalos ügyfélszolgálattal. A készülék nem teljes fordulatszámon forog, vagy rendellenes motorzajok jelentkeznek. A motor túlmelegedik Sebességváltó rögzítő csavarok A motor meghibásodott Cseréltesse ki a főkapcsolót a hivatalos ügyfélszolgálattal. A fűrészlap-fék 10 másodpercen belül nem fékezi le a fűrészlapot álló helyzetbe. Lehetséges, hogy a kapcsolóban levő egyik biztosíték meghibáso- dott. Hívjon villamos szakembert, vagy tájékoztassa a Güde-szervizt. Gépszemle és karbantartási terv

Szilánkok eltávolítás Gép Tisztítsa ki Sebességváltó rögzítő csavarok Ellenőrzés Fűrészlap Ellenőrzés fűrészlap fék Ellenőrzés

Az azonosság megitélésének a módja

Garantált akusztikus teljesítményszint

Műszaki dokumentáció összeállításra felhatalmazva
