HASZNÁLATI ÚTMUTATÓ One+ EMS190DCL RYOBI

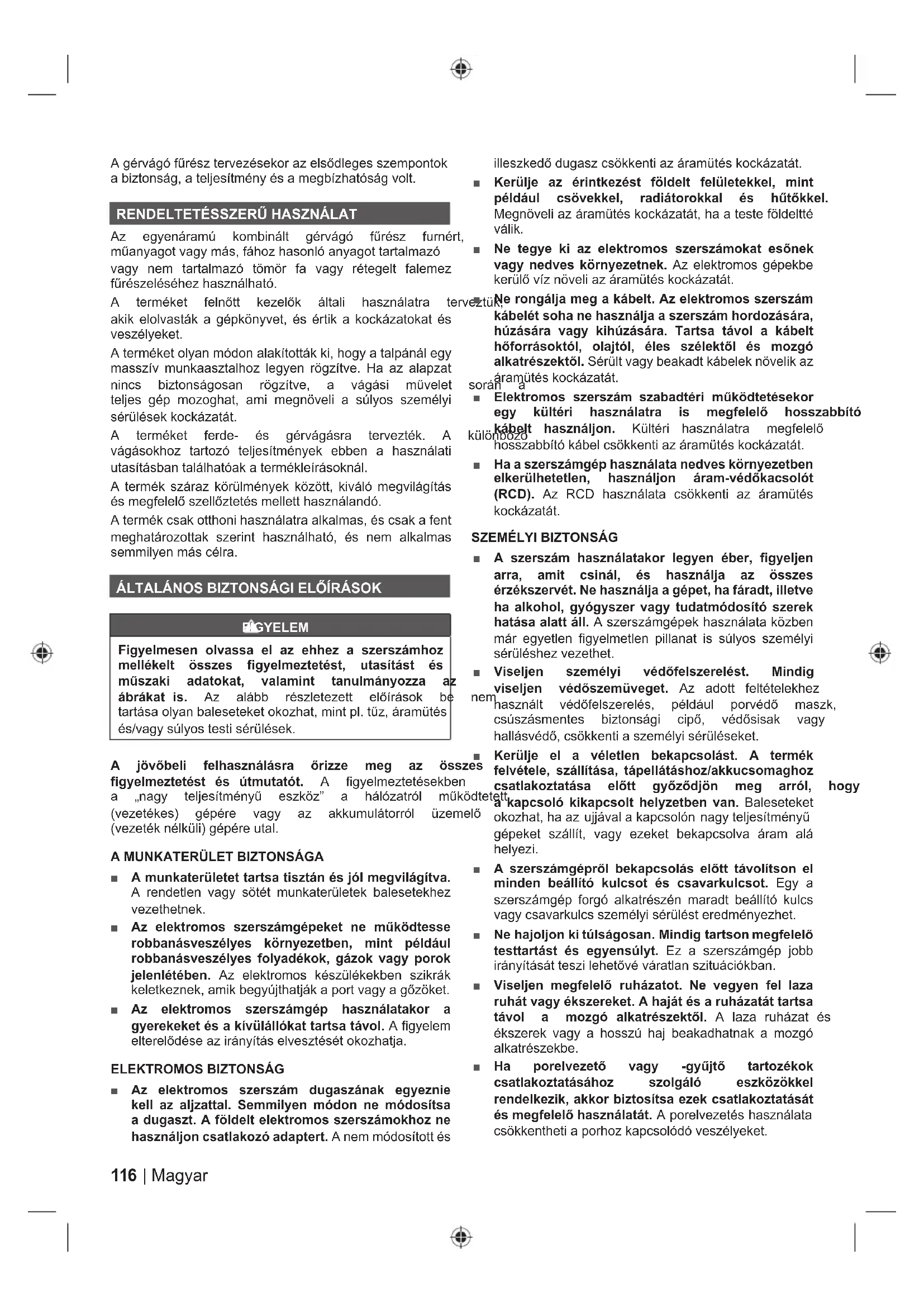

A gérvágó fűrész tervezésekor az elsődleges szempontok a biztonság, a teljesítmény és a megbízhatóság volt.

RENDELTETÉSSZERÜ HASZNÁLAT

Az egyenáramú kombinált gérvágó fűrész furnért, műanyagot vagy más, fához hasonló anyagot tartalmazó vagy nem tartalmazó tömör fa vagy rétegelt falemez fűrészeléséhez használható.

A terméket felnött kezelők általi használatra tó akik elolvasták a gépkönyvet, és értik a kockázatokat és veszélyeket.

A terméket olyan módon alakították ki, hogy a talpánál egy masszív munkaasztalhoz legyen rögzítve. Ha az alapzat nincs biztonságosan rögzítve, a vágási müvelet teljes gép mozoghat, ami megnöveli a súlyos személyi sérülések kockázatát.

A terméket ferde- és gérvágásra tervezték. A vágásokhoz tartozó teljesítmények ebben a használati utasításban találhatóak a termékleírásoknál.

A termék száraz körülmények között, kiváló megvilágítás és megfelelő szellőztetés mellett használandó.

A termék csak otthoni használatra alkalmas, és csak a fent meghatározottak szerint használható, és nem alkalmas semmilyen más célra.

ÁLTALÁNOS BIZTONSÁGI ELŐÍRÁSOK

FIGYELEM

Figyelmesen olvassa el az ehhez a szerszámhoz mellékelt összes figyelmeztetést, utasítást és műszaki adatokat, valamint tanulmányozza az ábrákat is. Az alább részletezett előírások be tartása olyan baleseteket okozhat, mint pl. tűz, áramütés és/vagy súlyos testi sérülések.

A jövőbeli felhasználásra őrizze meg az összes figyelmeztetést és útmutatót. A figyelmeztetésekben a „nagy teljesítményű eszköz” a hálózatról működte (vezetékes) gépére vagy az akkumulátorról üzemelő (vezeték nélküli) gépére utal.

A MUNKATERÜLET BIZTONSÁGA

A munkaterületet tartsa tisztán és jól megvilágítva. A rendetlen vagy sötét munkaterületek balesetekhez vezethetnek.
Az elektromos szerszámgépeket ne működtesse robbanásveszélyes környezetben, mint például robbanásveszélyes folyadékok, gázok vagy porok jelenlétében. Az elektromos készülékekben szikrák keletkeznek, amik begyújthatják a port vagy a gözőket.
Az elektromos szerszámgép használatakor a gyerekeket és a kívülállókat tartsa távol. A figyelem elterelődése az irányítás elvesztését okozhatja.

ELEKTROMOS BIZTONSÁG

Az elektromos szerszám dugaszának egyeznie kell az aljzattal. Semmilyen módon ne módosítsa a dugaszt. A földelt elektromos szerszámokhoz ne használjon csatlakozó adaptert. A nem módosított és

illeszkedő dugasz csökkenti az áramütés kockázatát.

• Kerülje az érintkezést földelt felületekkel, mint például csövekkel, radiátorokkal és hütökkel. Megnöveli az áramütés kockázatát, ha a teste földeltté válik.
  ■ Ne tegye ki az elektromos szerszámokat esőnek vagy nedves környezetnek. Az elektromos gépekbe kerülő víz növeli az áramütés kockázatát.

Ne rongálja meg a kábelt. Az elektromos szerszám kábelét soha ne használja a szerszám hordozására, húzására vagy kihúzására. Tartsa távol a kábelt hőforrásoktól, olajtól, éles szélektől és mozgó alkatrészektől. Sérült vagy beakadt kábelek növelik az áramütés kockázatát.

■ Elektromos szerszám szabadteri működtetésekor egy kültéri használatra is megfelelő hosszabbító kábelt használjon. Kültéri használatra megfelelő hosszabbító kábel csökkenti az áramütés kockázatát.
Ha a szerszámgép használata nedves környezetben elkerülhetetlen, használjon áram-védőkacsolót (RCD). Az RCD használata csökkenti az áramütés kockázatát.

SZEMÉLYI BIZTONSÁG

A szerszám használatakor legyen éber, figyeljen arra, amit csinál, és használja az összes érzékszervét. Ne használja a gépet, ha fáradt, illetve ha alkohol, gyógyszer vagy tudatmódosító szerek hatása alatt áll. A szerszámgépek használata közben már egyetlen figyelmetlen pillanat is súlyos személyi sérüléshez vezethet.

■ Viseljen személyi védőfelszerelést. Mindig viseljen védőszemüveget. Az adott feltételekhez nem használt védőfelszerelés, például porvédő maszk, csúszásmentes biztonsági cipő, védősisak vagy hallásvédő, csökkenti a személyi sérüléseket.

Kerülje el a véletlen bekapcsolást. A termék felvétele, szállítása, tápellátáshoz/akkucsomaghoz csatlakoztatása előtt győződjön meg arról, a kapcsoló kikapcsolt helyzetben van. Baleseteket okozhat, ha az ujjával a kapcsolón nagy teljesítményű gépeket szállít, vagy ezeket bekapcsolva áram alá helyezi.

■ A szerszámgépről bekapcsolás előtt távolítson el minden beállító kulcsot és csavarkulcsot. Egy a szerszámgép forgó alkatrészén maradt beállító kulcs vagy csavarkulcs személyi sérülést eredményezhet.
■ Ne hajoljon ki túlságosan. Mindig tartson megfelelő testtartást és egyensúlyt. Ez a szerszámgép jobb irányítását teszi lehetővé váratlan szituációkban.
■ Viseljen megfelelő ruházatot. Ne vegyen fel laza ruhát vagy ékszereket. A haját és a ruházatát tartsa távol a mozgó alkatrészektöl. A laza ruházat és ékszerek vagy a hosszú haj beakadhatnak a mozgó alkatrészekbe.
■ Ha porelvezető vagy -gyűjtő tartozékok csatlakoztatásához szolgáló eszközökkel rendelkezik, akkor biztosítsa ezek csatlakoztatását és megfelelő használatát. A porelvezetés használata csökkentheti a porhoz kapcsolódó veszélyeket.

hogy

■ Ne töltse el elégedettséggel az, hogy a gyakori eszközhasználatból kellő jártasságot szerzett, ne hagyja figyelmen kívül az eszköz biztonsági alapelveit. A gondatlan cselekvés súlyos sérülést okozhat a másodperc tört része alatt.

A SZERSZÁMGÉP HASZNÁLATA ÉS KARBANTARTÁ-SA

■ Ne eröltesse a gépet. A feladathoz a megfelelő terméket használja. A megfelelő termék jobb teljesítménnyel és biztonságosabban fog dolgozni olyan fordulatszámon, amilyenekre azt tervezték.
■ Ne használja a szerszámgépet, ha a kapcsoló nem kapcsol be és ki. Bármilyen szerszámgép veszélyes, amit a kapcsolóval nem lehet irányítani. Azt meg kell javítani.
Mielőtt beállítást végezne, tartozékot cserélne vagy a nagy teljesítményű gépet eltárolná, húzza csatlakozódugót a konnektorból és/vagy vegye ki az akkumulátort, ha eltávolítható. Az ilyen megelőző biztonsági intézkedések csökkentik a termék véletlen elindításának veszélyét.

A használaton kívüli készüléket gyerekek számára nem elérhető helyen tárolja, és ne hagyja, hogy a szerszámgépet vagy a kézikönyvet nem ismerő személyek használják a szerszámgépet. Gyakorlatlan felhasználók kezében a szerszámgépek veszélyesek.

- Végezze el a nagy teljesítményű gépek és a S tartozékok karbantartását. Ellenőrizze a mozgó alkatrészek akadását vagy helytelen beállítását, az alkatrészek törését és minden más körülményt, ami hatással lehet a gép működésére. Ha a szerszámot az újbóli használat előtt meg javítani. A rosszul karbantartott szerszámok sok balesetet okoznak.

A vágóeszközöket tartsa élesen és tisztán. A megfelelően karbantartott, éles vágóéllel rendelkező vágóeszközök kevésbé akadnak el, és egyszerűbben irányíthatók.

A terméket, tartozékokat és szerszámfejeket stb. ezen útmutatónak megfelelően használja munkakörülmények és a végrehajtandó munka figyelembe vételével. A szerszámgép rendeltetéstől eltérő műveletekre való használata veszélyes helyzeteket eredményezhet.

A markolatokat és a fogófelületeket tartsa szárazon, tisztán és ne legyenek zsírosak, olajosak. A csúszós markolatokkal és fogófelületekkel váratlan helyzetekben az eszköz kezelése és irányítása nem biztonságos.

AZ AKKUMULÁTOR HASZNÁLATA ÉS KARBANTARTÁSA

Csak a gyártó által megadott töltőt használja a feltöltéshez. Egy adott akkumulátortípushoz való töltő egy másik típusú akkumulátorral való használata tűzveszélyes lehet.
A nagy teljesítményű gépeket csak kifejezetten azokhoz tervezett akkumulátorral használja. Bármilyen más akkucsomag használata sérülés és tűz

veszélyét okozhatja.

ÁS Az akkumulátort használaton kívül tartsa távol más fém tárgyaktól, úgymint gemkapcsoktól, érméktől, kulcsoktól, szögektől, csavaroktól vagy más kisméretű fém tárgyaktól, amelyek rövidre zárhatják a két érintkezőt. Az akkumulátor pólussaruinak rövidre zárása égést vagy tüzet okozhat.

■ Helytelen körülmények között folyadék léphet ki az akkumulátorból, amihez ne érjen hozzá. Ha véletlenül mégis hozzáér, öblítse le vízzel. Ha a folyadék a szemébe kerül, forduljon orvoshoz. Az akkumulátorból kilépő folyadék irritációt vagy sérüléseket okozhat.
- Ne használjon sérült vagy átalakított akkucsomagot vagy eszközt. A sérült vagy átalakított akkumulátor előre nem látható módon üzemelhet, ami tüzet, robbanást, más kockázatot vagy sérülést okozhat.
■ ^ki Ne ^a tegye ki az akkucsomagot vagy az eszközt túl magas hőmérsékleti hatásnak és ne tegye ezeket. A tűznek vagy a 130°C feletti hőmérsékletnek való kitettség robbanást okozhat.
Tartsa be az összes feltöltési utasítást és ne töltse az akkucsomagot vagy az eszközt az utasításban megadott hőmérséklet-tartományon kívül. A helytelen töltés vagy a megadott tartományon kívüli hőmérsékleten való feltöltés az akkum károsíthatja, és a tűzveszély kockázatát növelheti.

SZERVIZELÉS

A szerszámgépet csak szakképzett szervizszakemberrel szervizeltesse, csak azonos cserealkatrészeket használva. Ez biztosítja, hogy sérült a szerszámgép használata továbbra is biztonságos kegyen.

■ Soha ne javítson sérült akkucsomagokat. Az akkumulátorok javítását csak a gyártó vagy a hivatalos szervizek végezhetik.

GÉRVÁGÓ FÜRÉSZEK BIZTONSÁGI ÚTMUTATÁSAI

■ a A gérvágó fűrész fa vagy faszerű termékek vágására szolgál, nem használható abrazív vágókoronggal vastartalmű anyagok (például rudak, huzalok, csapok stb.) vágásához. A csiszolópor a mozgóalkatrészek, például az alsó védőelem, beragadását okozhatja. Az abrazív vágás szikrái leégetik az alsó védőelemet, a fűrészjárat betétjét más műanyag alkatrészeket.
■ Amikor lehetséges, használjon szorítókat a munkadarab rögzítéséhez. Ha a munkadarabot kézzel tartja, akkor a kezét a fűrésztárcsa minden oldalától legalább 100 mm távolságra tartsa. Ne használja a fűrészt olyan munkadarabok vágására, amelyek túl kicsik ahhoz, hogy biztosan befogja, vagy kézzel megtartsa. Ha a keze túl közel van a fűrésztárcsához, akkor a pengével való lehetséges érintkezés miatt nagyobb a sérülés kockázata.
A munkadarabnak fix helyen kell lennie, rögzíteni kell vagy a határoló vas és az asztal között kell megtartani. A munkadarabot ne adagolja a

fürészhez, és ne vágjon szabad kézzel semmilyen körülmények között. A nem befogott vagy mozgó munkadarabok nagy sebességen elmozdulhatnak, és sérülést okozhatnak.

- Tolja át a fűrészt a munkadarabon. Ne húzza át a fűrészt a munkadarabon. A vágáshoz fel a fűrészfejet és húzza át a munkad

vágás nélkül, indítsa el a motort, nyomja le a fűrészfejet és tolja át a fűrészt a mun. A húzó mozdulattal való vágással a fűrésztárcsa nagy valószínűséggel a munkadarab tetejére mozdulhat el, és a kezelő irányába erősen megdobhatja a lapot.

■ Soha ne tegye a kezét a tervezett vágás vonalába, sem a fűrésztárcsa elé, sem az mögé. A munkadarabot keresztben tartani, azaz a munkadarabot a fűrésztárcsától balra tartani a jobb kezével, fordítva, nagyon veszélyes.

A kezével a határoló vasat a fürésztárcsa egyik oldalához képest se közelítse meg 100 mm-nél kisebb távolságban, faforgács eltávolítására, vagy semmilyen más okból sem, amikor a fürésztárcsa forog. A forgó fürésztárcsa kezéhez való köz lehet, hogy nem nyilvánvaló, és komoly sérülést okozhat.

Vágás előtt vizsgálja meg a munkadarabot. Ha a munkadarab meghajlott vagy megvetemedett, akkor a hajlott felület külsejét erősítse a havashoz. Mindig győződjön meg róla, hogy legyen rés a vágás vonala mentén a munkadarab, a határoló vas és a munkaasztal között. A meghajlott vagy megvetemedett munkadarabok elfordulhatnak vagy eltolódhatnak és vágáskor megakadhatnak a forgó fűrésztárcsán. A munkadarabon ne legyen szög vagy idegen tárgy.

- Ne használja addig a fűrészt, amíg a munkaasztalon a munkadarabon kívül bármi más, pl. szerszám, faforgács stb., van. A forgó fűrésztárcsa az hulladékhoz, a laza fadarabokhoz vagy egyéb tárgyakhoz érhet, és azokat nagy sebességgel elmozdíthatja.

- Egyszerre csak egy munkadarabot vágjon. A halmozott munkadarabokat nem lehet megfelelően befogni, megtámasztani és a fűrésztárcsára szorulhatnak vagy elmozdulhatnak vágás közben.

- Használat előtt biztosítsa, hogy a gérvágó fűrész vízszintes, szilárd felületre legyen helyezve. A vízszintes, szilárd felület csökkenti annak kockázatát, hogy a gérvágó fűrész instabil legyen.

- Tervezze meg a munkát. Minden alkalommal, amikor a hegyesszög vagy a félderékszög beállítását módosítja, győződjön meg róla, hogy a beállítható határoló vas a munkadarab megtámasztásához megfelelően legyen igazítva és ne ütközzön fűrésztárcsával vagy a védőrendszerrel. Anélkül, hogy az eszközt „BE”-kapcsolná, és úgy hogy a munkaasztalon nincs rajta a munkadarab, vezesse át a fűrésztárcsát és szimulálja a vágást. Így biztosíthatja, hogy ne legyen zavaró hatás, vagy a határoló vas átvágásának veszélye ne merüljön fel.

■ Ha a munkadarab a munkaasztal felső részénél hosszabb vagy szélesebb, biztosítson meg

támasztást, például munkaasztaltoldást, fűrészbakot stb. Ha a munkadarab hosszabb vagy szélesebb, mint a gérvágó fűrész munkaasztala, akkor az nem biztos támaszték esetén elbillenhet. Ha a levágott darab vagy a munkadarab elbillen, akkor az felemelheti az alsó védőelemet vagy a forgó fűrésztárcsa megdobhatja.

■ Ne kérje másik ember segítségét a munkaasztal darabegtoldása helyett vagy további támaszként. A munkadarab nem stabil támasztéka a fűrésztárcsa megakadását vagy a munkadarab eltolódását okozhatja a vágóművelet során, ami Önt vagy a segítő személyt a forgó fűrésztárcsa felé húzhatja.

A levágott munkadarab semmi esetben sem szorulhat vagy nyomódhat be a forgó, vfüresztárcsával szemben. Ha beszorul, például hosszütközövel, a levágott munkadarab a fűrésztárcsa közé ékelődhet, és a gép erősen megdobhatja.

A kerek alapanyagokhoz, például rudakhoz vagy csövekhez, mindig használjon bilincset vagy rögzítőelemet, amely a megfelelő támasztást

közelségolgálja. A rudak általában átfordulnak vágás közben és ez a fűrésztárcsa „harapását” okozza, a munkadarabot pedig a kezével együtt a fűrésztárcsába húzza.

Várja meg, amíg a fűrésztárcsa a teljes sebességet ároléléri, mielőtt hozzáérne a munkadarabhoz. Ez ne csökkenti a munkadarab megdobásának kockázatát.

Ha a munkadarab vagy a fűrészlap elakad, kapcsolja "KI" a gérvágót. Várja meg, amíg az összes mozgó alkatrész megáll, és húzza ki a csatlakozódugót a konnektorból és/vagy vegye ki az akkumulátort. Azután távolítsa el a beragadt anyagot. A beragadt munkadarabbal való folytatólagos fűrészeléskor elveszítheti a a gérvágó irányítását, vagy kárt tehet benne.

apró A vágás befejezése után oldja ki a kapcsolót, tartsa lefelé a fűrésztfejet és várja meg, amíg a fűrésztárcsa leáll, és csak ezután távolítsa el a munkadarabot. A forgó tárcsa közelébe nyúlni veszélyes.

■ Tartsa meg szilárdan a kézikart, amikor nem teljes vágást végez, vagy ha a kapcsolót azelőtt oldja ki, hogy a fűrészfej teljes alsó pozícióban lenne. A fűrész fékezési művelete a fűrészfejet hirtelen lefele húzhatja, ami sérülésveszélyt okoz.

BIZTONSÁGI ÚTMUTATÓ FAVÁGÓ LAPOKHOZ

A fürésztárcsa és a termék használata előtt, kérjük, olvassa el figyelmesen a kézikönyvet és a használati utasítást.
A meghajtó eszköznek megfelelő állapotban kell lennie, a tengelynek deformációtól és rezgéstől mentesen kell forognia.
■ Ne használja úgy a terméket, hogy a védőelemek nincsenek a helyükön. A védőberendezések legyenek működőképes, megfelelően karbantartott állapotban.
- Biztosítsa, hogy a gépkezelő a biztonsági óvintézkedésekről, a termék beállításáról és működtetéséről megfelelő képzést kapjon.

A termék használatakor mindig viseljen

védőszemüveget és hallásvédőt. Védőkesztyű, zárt és csúszásmentes cipő, valamint védőkötény használata szintén javasolt.

Bármilyen tartozék használata előtt olvassa el a használati útmutatót. Bármely tartozék helytelen használata az eszköz károsodását okozhatja, és növelheti a sérülésveszélyt.

Csak az útmutatóban meghatározott fűrészlapot használjon, amely megfelel az EN 847-1 előírásainak.

- Ügyeljen a fűrészlapon látható maximális fordulatszámra. Ügyeljen arra, hogy a fűrészlap oldalán megadott fordulatszámérték legalább annyi legyen, mint a fűrészen megadott.

Kizárólag olyan tárcsákat használjon, melyek mérete és formája megfelel a tengely furatátmérőjének. a hajtótengelynek nem megfelelő fűrésztárcsa nem fog megfelelőképp forogni, és így ahhoz vezethet, elveszíti uralmát a gép felett.

■ Ne használjon az ajánlottnál nagyobb vagy kisebb átmérőjű fűrészlapokat. Ne használjon távtartókat ahhoz, hogy a fűrészlap illeszkedjen az orsóra.

- Használat előtt ellenőrizze a fűrészkorong éleit, nem sérültek-e meg, és nem tűnnek-e szabálytalannak sérült vagy kilazult fűrészkorongélek használat közben elrepülhetnek, és megnövelhetik a személyi sérülés kockázatát.

- Tilos repedt vagy deformált fűrészlapot használni! Ne használjon sérült vagy deformálódott vágólapot.

■ Selejtezze le a fűrészkorongot, ha megsérült, eldeformálódott, eltorzult vagy megrepedt, javítása tilos.

■ Ne használjon HSS fürészlapokat.

- Biztosítsa, hogy a fűrésztárcsa megfelelően legyen felszerelve, használat előtt szorítsa meg biztosan a rúd anyáját (kb. 8-10 Nm meghúzónyomaték).

A rögzítőcsavarokat és anyákat a megfelelő csavarkulccsal stb. kell megszorítani.

A csavarkulcs meghosszabbítása, illetve a rá kifejtett kalapácsütésekkel történő megszorítás tilos.

■ Ellenőrizze, hogy a teljes fűrészlap és peremek tiszták, és a gallér rovátkás oldala van a fűrészlapnál.

■ Ellenőrizze, hogy a fűrészlap a megfelelő irányba forog.

A munka megkezdése előtt bekapcsolt motor nélkül végezzen egy próbavágást a vágótárcsa helyzete, a védőberendezések működése, a gép más részei és a munkadarab helyzete ellenőrzése céljából.

■ Soha ne hagyja felügyelet nélkül a gépet.

■ Ne vigyen fel kenőanyagot a fűrészlapra, ha forog.

- Ne hajtson végre semmilyen tisztítási vagy karbantartási műveletet, ha a gép még forog és a fej nincs nyugalmi pozícióban.

■ Ne próbálja hirtelen megállítani a gépet, ha mozgásban van, úgy, hogy beakaszt egy szerszámot vagy más tárgyat a fűrészlapba, mert ez súlyos balesetet okozhat.

- Karbantartás vagy fürésztárcsacsere előtt húzza ki a termék csatlakozódugóját a konnektorból, vagy vegye ki az akkumulátort.

■ Figyeljen oda a fűrészlap ki- és becsomagolásakor,

könnyen megsérülhet az éles élek miatt.

■ Használjon tartót vagy viseljen kesztyűt a fűrészlap kezelésekor.

A fűrészlapot az eredeti csomagolásban vagy más erre alkalmas tartóban tárolja, száraz helyen és a fűrészlapot esetleg károsító vegyszerektől távol.

TOVÁBBI BIZTONSÁGI FIGYELMEZTETÉSEK

■ Mindig biztonságosan és erősen rögzítse a munkadarabot.

- Biztosítani kell, hogy a gép helyzete állandóan biztonságos legyen (pl. rögzítve legyen a munkapadon).

■ Viseljen hallásvédőt. A fokozott zajhatás hosszú távon a hallás elvesztését eredményezheti.

A termék használatakor mindig viseljen hovédőszemüveget. Javasolt kesztyűt viselni a fűrészlapok és a durva anyagok kezelésekor, emellett vaskos és csúszásgátló cipőt, hogy védje vágási területről leeső munkadarabokkal szemben.

- Karbantartás vagy a termék tisztítása előtt húzza ki a termék csatlakozódugóját a konnektorból, vagy vegye ki az akkumulátort.

Csak akkor helyezze be az akkumulátort, amikor a termék ki van kapcsolva.

■ Ne nyúljon a fűrészlap körüli területre, amíg a fűrészlap teljesen meg nem áll.

Használat előtt alaposan ellenőrizze a terméket és az akkumulátort bármilyen sérülés vagy anyagfáradás szempontjából. A teljes termék javítását csak hivatalos szervizközpont végezze.

■ Mindig használja a terméken a védőelemeket. Ne használja a terméket, ha a védőelemek nincsenek a helyükön, vagy nem megfelelően működnek.

Az alsó fűrésztárcsa csak akkor legyen nyitva, ha a tárcsa a munkadarabhoz le van eresztve, és mindig szabadon kell tudni mozognia és automatikusan kell záródnia.

■ Mindig használjon a munkadarab-támasztáshoz hosszabbítórudat és rögzítse azt a munka során.

■ Soha ne módosítsa a terméket vagy funkcióját. A biztonsága veszélybe kerülhet.

■ Ne használjon megrepedt, károsodott vagy sérült fürészlapokat.

■ Ne használjanak gyorsacélból készült fűrészlapokat!

■ Csak éles fürészlapokat használjon. Cserélje ki a tompa fürészlapokat.

Kizárólag olyan tárcsákat használjon, melyek mérete és formája megfelel a tengely furatátmérőjének. Egy, a hajtótengelynek nem megfelelő fűrésztárcsa nem fog megfelelőképp forogni, és így ahhoz vezethet, hogy elveszíti uralmát a gép felett.

Csak a jelen kézikönyvben meghatározott, famegmunkáló fűrésztárcsát használjon, amely megfelel az EN 847-1 szabványnak.

■ Ne használjon a mellékelttől vagy a kezelési útmutatóban megadottól eltérő peremet, alátétet és csavaranyát a fűrészlap rögzítéséhez.

■ Válasszanak a vágni kívánt anyagnak megfelelő

fürészlapot! Soha ne használjon a kézikönyv előírásokat. Ügyeljen arra, hogy az akkumulátorok rendeltetésszerű használat szakaszában megadott ne érhessenek más akkumulátorokhoz vagy vezető anyagoktól eltérő anyagokat. anyagokhoz szállítás közben; ehhez a szabadon maradt

■ Fontos, hogy a fürésztárcsa túlhevítését és a műanyag megolvadását a vágás során elkerülje.
Lényeges, hogy a fürésztárcsán megadott maximális sebességet betartsa, csak az eszközön szerep sebességnek megfelelő vagy annál magasabb értéket tartalmazó fürésztárcsát használjon.

Elhasználódás vagy sérülés esetén cserélje ki az asztalbetétet.

A munka megkezdése előtt bekapcsolt motor nélkül végezzen egy próbavágást a vágótárcsa helyzete, a védőberendezések működése, a gép más részei és a munkadarab helyzete ellenőrzése céljából.

■ Amikor gérvágást, ferde vágást vagy összetett gérvágást végez, állítsa be a csúszó-vezetőléc vagy az alsó vezetőlécet, hogy a fűrésztárcsától megfelelő mozgásteret biztosítsa.

A termék szállításakor a fogókarzárat mindig alkalmazni kell.

■ A munkaterületen ne legyenek hulladékok, pl. fürészpor vagy levágott darabok.

Ha a gép jár és a fűrészfej nincs nyugalmi állapotban, nem szabad eltávolítani fűrészelési maradványokat vagy más munkadarabrészeket a fűrészelési tartományból.

A hosszú munkadarabokat alkalmas módon meg kell támasztani. A fűrész munkaterülete a tel munkadarabot magába foglalja. A kezelőnek biztosítania kell ezt a területet a működtetés munkadarabot esetleg mozgató más személyekkel vagy tárgyakkal való véletlen érintkezés ellen.

A termék használata során termelt por az egészségre káros lehet. Használjon porkihordó rendszert, és viseljen megfelelő pormaszkot. Alaposan távolítsa el a lerakódott port, pl. egy porszívóval.

A csúszó-vezetőlécet esetleg be kell állítani a megfelelő hézag biztosításához a ferde vagy összetett vágás előtt. Ellenőrizze, hogy a beállítás után a csúszó-vezetőléc rögzítőcsavarja szorosan meg van-e húzva.

A bilincs a fürésztárcsa bármelyik oldalán felszerelhető és használható. Egyes műveletekben a bilincs zavarhatja a fürésztárcsa védőszerelvényét. Bármilyen vágási művelet előtt mindig győződjön meg arról, hogy semmi sem zavarja a fürésztárcsa védőelemét csökkentse a súlyos személyi sérülés kockázatát.

■ Az eszköz környezeti hőmérséklet-tartománya a működés során: 0°C - 40°C.

Az eszköz környezeti hömérséklet-tartománya a tárolás során: 0°C - 40°C.

A töltőrendszer ajánlott környezeti hőmérséklet- tartománya töltés során: 10°C - 38°C.

előírásokat. Ügyeljen arra, hogy az akkumulátorok ne érhessenek más akkumulátorokhoz vagy vezető anyagokhoz szállítás közben; ehhez a szabadon maradt csatlakozókat védje szigetelő fedéllel vagy szalaggal. szállítson repedt vagy szivárgó akkumulátorokat. További információért vegye fel a kapcsolatot a továbbítást végző céggel.

AZ AKKUMULÁTOR KIEGÉSZÍTŐ BIZTONSÁGI FIGYELMEZTETÉSEI

FIGYELEM

A rövidzárlat általi tűz, sérülések vagy termékkárosodások veszélye elkerülésére ne merítse a szerszámot, a cserélhető akkut vagy a töltőkészüléket folyadékokba, és gondoskodjon arról, hogy ne hatoljanak tfolyadékok a készülékekbe és az akkukba. A korrozív valtású vagy vezetőképes folyadékok, mint pl. a sós víz, bizonyos vegyi anyagok, fehérítők vagy fehérítő tartalmú termékek, rövidzárlatot okozhatnak.

Az akkumulátor környezeti hőmérséklet-tartománya a használat során: 0°C - 40°C.
Az akkumulátor környezeti hömérséklet-tartománya a tárolás során: 0°C - 20°C.

VISSZAMARADÓ KOCKÁZATOK

Még a termék rendeltetésszerű használata esetén sem jes lehet teljesen kiküszöbölni minden kockázati tényezőt. A gén használata során a következő veszélyek merülhetnek fel, és a kezelőnek különösen oda kell figyelnie az alábbiak elkerülésére:

• Érintkezésveszély a forgó fürészlap nem védett részeivel.
  A munkadarabok és annak darabjainak kivetődése a gép nem megfelelő kezelése miatt.
  ■ Hibás karbid élek letörése a fűrészlapról.

■ Légzőszervi károsodás.

MEGJEGYZÉS: Viseljen légzésvédő maszkot, ami a megmunkálandó anyagoknak megfelelő szűrőket tartalmaz Biztosítson megfelelő szellőztetést. Ne egyen, igyon vagy dohányozzon a munkaterületen.

■ Halláskárosodás a fül viseletének elmulasztása miatt.

hogy

FIGYELEM

Bizonyos festékekből, bevonatokból és anyagokból a por irritációt vagy allergiás reakciót válthat ki a légzőrendszerben. A fából, pl. tölgy, bükk, M származó por rákkeltő. Az azbesztet tartalmazó anyaggal csak szakképzett kezelők dolgozhatnak, illetve csak ők dolgozhatják azt fel.

stb

LÍTIUM AKKUMULÁTOROK SZÁLLÍTÁSA

Az akkumulátorokat a helyi és nemzeti előírásokkal szabályokkal összhangban szállítsa.

Az elemek külső fél általi szállításakor kövesse a csomagolásra és a címkézésre vonatkozó speciális

FIGYELEM

Aégép hosszabb idejű folyamatos használata sérüléseket okozhat vagy súlyosbíthatja a tüneteket. Ha a gépet hosszú időn át kell használnia, tartson gyakran szünetet.

ISMERJE MEG A TERMÉKET

1. oldal.

2. Kar, szigetelt fogófelület

3. Főkapcsoló

4. Tengely reteszgomb

5. Alsó fűrészlemez-védő

6. Fő vezetősín

7. Forgóasztal

8. Asztalbetét

9. Gérvágó rögzítőpecek kioldókarja

10. Gérvágás rögzítögomb

11. Akkumulátor

12. Felső fűrészlemez-védő

13. Kapcsolót rögzítő kar

14. Bilincs

15. Csúszó vezetősín

16. Rögzítőfurat

17. Fő vezetőlécet rögzítő csavarok

18. Imbuszkulcs

19. Csavarok a ferdevágási szög végállás ütköző beállításához (45°)

20. Ferdevágási szög rögzítógomb

21. Billenésgátló rúd

22. Porzsák

23. Csavarok a ferdevágási szög végállás ütköző beállításához (0°)

24. Csavar a csúszó-vezetőléc rögzítéséhez

25. Külső alátét

26. Fürészlap

HASZNÁLAT

A termék egy forgó fűrészlappal rendelkezik, amelyezze be a peremet és a fűrészlap csavart. kezelő különböző szögekbe tud beállítani a munkadamja a tengelyrögzítő gombot, amíg be nem pattan. vágásakor, ami szilárdan rögzítve van a termék alapjához. Húzza meg a fűrészlap csavart.

A terméket csak egy személy működtetheti, hogy7. Hajtsa le az önzáródó burkolatot.

elkerülhető legyen a forgó fűrészlappal való véletlenszerű érintkezés.

A termék biztonságos működésére vonatkozó következők:

A fűrészt, a fűrészlapokat és a munkaterületet tartsa jó állapotban.
Rögzítse a gérvágó fűrész alapzatát egy robusztus munkapadhoz. A termék mozoghat és átfordulhat, ha nincs megfelelően rögzítve.
A vágás előtt állítsa be és rögzítse a vágási szögeket és mélységet.
Rögzítse a munkadarabot a gérvágó fűrész alapzatához. A mellékelt szorítókkal és – ahol szükséges – további szorítókkal vagy rögzítő mechanizmusokkal rögzítse a munkadarabot, hogy vágás közben ne tudjon véletlenül elmozdulni.

• Ellenőrizze, hogy a fűrészlap védőburkolatok működését nem korlátozza a munkadarab pozíciója.

• Ellenőrizze, hogy a vezetősín és a termék többi alkatrésze nem lesznek elvágva, ha a leereszkedik vágási pozícióba.

• Indítsa el a motort, és hagyja, hogy a fűrészlap elérje a teljes fordulatszámot, mielőtt lassan leengedi munkadarabba.
  ■ Hagyja, hogy a fürészlap szerelvény felemelkedjen

a felső állásba, ahol a fürészlap védőburkolatok teljesen zárva vannak. Kapcsolja ki a motort, és hagyja teljesen megállni a fürészlapot, mielött eltávolítaná a munkadarabot vagy a levágott részeket, vagy mielött benyúlna a fürészlap körüli területre.

Az első használat előtt ellenőrizze, hogy a terméken beállított ferde- vagy gérvágási szög megegyezik a munkadarabon kapott vágáséval. Ellenőrizze egy kiselejtezett fadarabon egy ácsderékszög vagy félderékszögmérő segítségével.

A fűrészlap eltávolítása:

1. Viseljen védőkesztyűt, ha a fűrészlappal dolgozik.
2. Kapcsolja ki a készüléket és távolítsa el az akkumulátort.
3. Fordítsa vissza az önzáró védőelemet és tartsa meg.
4. Nyomja meg a tengelyrögzítő gombot, és csavarja ki a fűrészlap csavart egyidejűleg a mellékelt Távolítsa el a külső peremet. HU RO
5. Távolítsa el a fűrészlapot.
   NO
   RU
   PL
   HU
   RO

A fűrészlap felhelyezése:

Ha szükséges, tisztítson meg minden beszerelendő alkatrészt az összeszerelés előtt.

A "Fűrészlap eltávolítása" folyamat utáni következő lépések.

1. Viseljen védőkesztyűt, ha a fűrészlappal dolgozik.
2. Ellenőrizze, hogy a készülék ki van kapcsolva, és UK az akkumulátort eltávolította.
3. Fordítsa vissza az önzáró védőelemet és tartsa meg.
4. Helyezze be az új fűrészlapot. Győződjön meg róla, hogy a fűrészlap forgási iránya megegyezik a fűrészlap védőburkolatán lévő nyíl irányával.
   BG
   UK
   TR
   EL
   eg róla,

Helyezze be a peremet és a fürészlap csavart.

munkadavamja a tengelyrögzítő gombot, amíg be nem pattan.

Húzza meg a fűrészlap csavart.

y7. Hajtsa le az önzáródó burkolatot.

Állítsa be a gérvágási szöget:

elvek A gérvágási szög 45 fok (bal oldal) és 45 fok (jobb oldal) közötti tartományban állítható.

1. Lazítsa meg a gérvágó rögzítőgombját.
2. Nyomja meg a gérvágó rögzítőpecek kioldókarját. Fordítsa el a fűrészasztalt a gérvágó rögzítögombjával a kívánt gérvágási szöghöz.
3. Húzza meg újra a gérvágó rögzítögombját.

Állítsa be a ferdevágási szöget:

A ferdevágási szög 0 fok és 45 fok közötti tartományban állítható.

1. Lazítsa meg a ferdevágási szabályzógombot.
2. Döntse meg a szerszám karját a fogantyúval a kívánt ferdevágási szöghöz.
3. Tartsa meg a szerszám karját ebben a helyzetben, és húzza meg újra a ferdevágási szabályozógombot.

FIGYELEM

fürészlap A gyártó erősen javasolja, hogy a terméket erősen rögzítse egy munkapad tetejére.

EN

FR

ítaná a

mielött

ES

IT

NL

PT

DA

SV

1

-

LV

LT

ET

HR

SL

SK

mindig

munkaasztalhoz, akkor a termék a maximális gérvágási beállítással használható, úgy hogy az nem borulhat fel. Ha a termék nem megfelelően van rögzítve, kibillenhet az egyensúlyából, ha nagy ferdevágási szög van kiválasztva.

KARBANTARTÁS

■ Semmilyen módon ne módosítsa a terméket, és ne használjon a gyártó által nem jóváhagyott tartozékokat. Az Ön és mások biztonsága veszélybe kerülhet.
■ Ne használja a terméket, ha valamelyik kapcsoló, védőburkolat vagy egyéb funkció ner rendeltetésszerűen működik. Szakszerű javításhoz vigye a gépet egy hivatalos szervizközpontba.
■ Ne végezzen semmilyen beállítást, amikor a fürészlap forog.
Beállítások, karbantartás végzése vagy olajozás elött mindig biztosítsa, hogy az akkumulátor a termékből el legyen távolítva.
Károsodás vagy törött alkatrészek tekintetében minden egyes használat előtt ellenőrizze a terméket. a terméket kiváló működési állapotban, azonnal cserélje le az alkatrészeket a gyártó által biztosított cserealkatrészekre.
A kés éles és a vágás után forró lehet. A kés tisztítását rendkívüli óvatossággal végezze. A személyi sérülések elkerülése érdekében viseljen kesztyűt.
■ Rendszeresen portalanítsa a fűrészt és tartozékait, különösen a mozgó alkatrészeket, beleértve a fűrésztárcsa védőelemét is. A por hatékony eltávolításához használjon kézikefét vagy porszívót. Ne használjon sürített levegőt.
A biztonság és megbízhatóság érdekében minden javítást, beleértve a kefék cseréjét is, hivatalos szervizközpontban kell elvégeztetni.

BIGYELEM

Tisztítás vagy javítás céljából ne próbálja meg a fürésztárcsa védőszerelvényét leszerelni. Sérült védőelemet ne használjon. Javítás vagy csere céljából vigye vissza egy hivatalos szervizközpontba.

BIGYELEM

A nagyobb biztonság és megbízhatóság érdekében minden javítást hivatalos szervizközpontban kell elvégeztetni.

Gérvágás és ferdeszög kalibrálása

Ha a gérvágás és a ferdeszög kalibrálása szükséges, tekintse meg a 232–238. oldalt és kövesse a utasításokat.

SZÁLLÍTÁS ÉS TÁROLÁS

A termék tárolásakor távolítsa el az akkumulátort. Gyerekektől elzárt helyen tárolja a terméket.
■ Tárolás előtt egy kefével vagy porszívóval tisztítsa meg a terméket.

ferde- Haéseltávolítja a fűrészlapot vagy a pót fűrészlapokat az egységnél tartja, a sérülés elkerülése érdekében ügyeljen rá, hogy azok az eredeti csomagolásban legyenek.

A termék rögzítéséhez a mozgatás előtt:

A terméket nulla gérvágó és ferdevágási szögre beállítva és rögzített állásban kell eltárolni. A fogantyút zárt védőburkolattal rögzíteni kell az alsó (biztonsági) pozícióba.

Mozgatás vagy járművön való szállítás:

■ Mozgatás előtt rögzítse a terméket a kézikönyvben leírtak szerint.
■ A sarkoknál található 4 csavar kioldásával távolítsa el a terméket a munkapadról. Örizze meg a későbbi felhasználásra.
■ Adott magasságra emeléshez nehéz igénybevételre tervezett kesztyűt viselő két személy emelje termék alapját.
■ Járműben való szállításkor állítsa a terméket az Tartsa apzatára, és rögzítse azt a mozgás ellen.

KÖRNYEZETVÉDELEM

Segítse elő az alapanyagok újrahasznosítását azzal, hogy nem helyezi el öket a háztartási szemétben. Környezetvédelmi megfontolásból az elhasználódott gépet és tartozékokat, valamint a csomagolóanyagokat szelektív módon kell gyűjteni.

csavarokat

meg a

SZIMBÓLUMOK A TERMÉKEN

Biztonsági figyelmeztetés

CE megfelelőség

Eurázsiai megfelelőségi jelzés

Ukrajnai megfelelőségi nyilatkozat

A gép bekapcsolása előtt figyelmesen olvassa el az útmutatót.

kalibr

Viseljen fülvédöt

Mindig viseljen védőszemüveget.

A kezét tartsa távol a vágási területtől és a fűrészlaptól.

Ne tegye ki esőnek és ne használja nedves környezetben.

Viseljen védőkesztyűt

Tárcsa forgásiránya (a fürésztárcsán jelezve)

Fürészlap forgásiránya (a fürészlapvédön látható)

Tárcsa vágási szélessége (fürészjárat)

Fogak száma ezen a fűrésztárcsán

Vágásteljesítmény (vágási vastagság)

Fa és hasonló anyagok vágásához

Nem használható fém vágásához

Ferde vagy összetett vágások előtt állítsa be a csúszó-vezetőléchelyzetét.

A kiselejtezett elektromos termékeket nem szabad a háztartási hulladékkal együtt kidobni. Ezeket újra kell hasznosítani, ha van rá lehetőség. Az újrahasznosítással kapcsolatban érdeklődjön a helyi önkormányzatnál vagy a termék forgalmazójánál.

A KÉZIKÖNYVBEN HASZNÁLT SZIMBÓLUMOK

Retesz

Szétnyitás

A penge teljes sebességre gyorsulásához vagy teljes leállásához szükséges várakozási idő.

Külön értékesített alkatrészek és kiegészítők

Megjegyzés

Figyelem

A következő jelölőszavak és jelentések arra s hogy megmagyarázzák a termékkel kapcsolatos veszélyességi szinteket.

VESZÉLY

Egy bekövetkező veszélyes helyzetet jelez, ami, ha nem előzik meg, halált vagy komoly sérülést eredményez.

FIGYELEM

Egy potenciálisan bekövetkező veszélyes helyzetet jelez, ami, ha nem előzik meg, halált vagy súlyos sérülést eredményezhet.

VIGYÁZAT

Egy potenciálisan veszélyes helyzetet jelez, ami, ha nem előzik meg, kisebb vagy mérsékelten súlyos sérülést eredményezhet.

VIGYÁZAT

(Biztonsági figyelmeztető szimbólum nélkül) Egy olyan helyzetet jelez, ami anyagi kárt eredményezhet.

A közölt zajkibocsátási érték(ek)et az EN 62841-1 és EN 62841-3-9 szabványos tesztjével mérték, és ez(ek) alapján az egyik szerszám összehasonlítható egy másikkal.

A közölt zajszintérték(ek) alapján előzetesen felmérhető a kitettség mértéke.

A szerszám tényleges használata során kibocsátott zajszint a szerszám használati módjától, különösen a feldolgozott munkadarabtól függően eltérhet.

A tényleges használati körülmények miatti kitettségi szint alapján állapítsa meg a kezelő védelméhez szükséges biztonsági intézkedéseket (vegye figyelembe a működési ciklus összes részét, pl. a szerszám kikapcsolási és üresjárati idejét, valamint az indítási idót).

Viseljen hallásvédelmet. A fokozott zajhatás hosszú távon a hallás elvesztését eredményezheli.

RO AVERTISMENT

A vásárlásból adódó törvényben rögzített jogok mellett a termékre az garancia vonatkozik.

1. A fogyasztói garancia tartama 24 hónap, mely a termék v napjával kezdődik. Ezt a dátumot számlával vagy a vásárlást igazoló egyéb dokumentummal kell bizonyítani. A termék rendeltetése csak fogyasztói és magáncélú használat. Ezért professzionalis vagy kereskedelmi használat esetén a garancia nem érvényes.
2. A szerszámgépek (egyenáramú/váltóáramú) egy részénél a garancia időtartama a www.ryobitools.eu weblapon regisztrálva meghosszabbítható. 2. Az áruházakban, a csomagoláson, illetve a termék dokumentációjá egyértelműen jelezve van, hogy az adott termék garanciája meghosszabbítható-e. A végfelhasználónak a vásárlás dátumától számított 30 napon belül regisztrálnia kell az újonnan vásárolt szerszámot. végfelhasználó akkor regisztrálhat a kiterjesztett garanciára, ha az ország, ahol lakik, fel van sorolva az online regisztrációs ürlapon azon országok között, ahol választható ez az opció. Ezenkívül a végfelhasználónak bele kell egyeznie az online regisztrálás során szükséges adatok tárolásába, és el kell fogadnia a felhasználási feltételeket. A kiterjesztett garanciát a regisztráció beérkezéséről e-mailben küldött visszaigazolás és a vásárlás dátumát tartalmazó eredeti számla igazolja.
3. A garancia a termék vásárlásakor fennálló, a gyártás során keletkezett hibákra és anyaghibákra érvényes a garanciális időtartamon belül. garancia csak a javításra/cserére korlátozódik, és nem terjed ki semmilyen 3. egyéb kötelezettségre, nem kizárólagosan ideértve a véletlen vagy szándékos rongálást. A garancia nem érvényes, ha a terméket megfelelően, a használati utasításban foglaltakkal ellentétesen, illetve nem megfelelően csatlakoztatva használták. A garancia nem vonatkozik:

- a terméket a nem megfelelő karbantartás következtében ért károsodásra

– megváltoztatott vagy átalakított termékre
– olyan termékre, melyen az eredeti azonosítókat (védjegy, sorozatszám) megrongálták, megváltoztatták vagy eltávolították
- a használati utasítás be nem tartásából eredő kárra
– CE jelöléssel nem rendelkező termékekre
– olyan termékre, melyet nem képzett, illetve a Techtronic Industries által nem feljogosított szerelő javított

- nem megfelelő (áramerösségű, feszültségű, frekvenciájú) áramforrásra csatlakoztatott termékre

– külső (vegyi, fizikai, ütés) hatásokból vagy idegen anyagokból eredő károkra
- a cserélhető alkatrészek természetes kopására és elhasználódására
- a szerszám helytelen használatára, túlterhelésére
– nem jóváhagyott tartozékok és alkatrészek használatára

- A szerszámmal adott vagy külön megvásárolt tartozékokra. Ilyenek például (de nem kizárólag) a csavarhúzófejek, fúrószárak csiszolókorongok, csiszolópapír, kések, oldalirányú terelők.

– A természetes kopásnak, elhasználódásnak kitett alkatrészek és kiegészítók, például (de nem kizárólag) szerviz- és karbantartókészletek, szénkefék, csapágyak, tokmány, SDS fúrószár csatlakozója, tápkábel, segédfogantlyú, szállítótok, csiszolólap, porzsák, porelvezető cső, filcalátétek, ütőműves csavarbehajtó gép csapszege és rugója stb.

1. A terméket javításra el kell vinni egy meghatalmazott RYOBI szervizbe; ezeket az egyes országokhoz a következő listában találja. Egyes országokban a helyi RYOBI kereskedő vállalja a termék elszállítását RYOBI szervizbe. A terméket veszélyes tartalom, például benzin nélkül csomagolva, a feladó címét feltüntetve, a hiba rövid leírásával egy küldje el a RYOBI szervizbe.
2. A jelen garancia hatálya alatt végzett javítás, illetve csere ingyenes. Nem jelenti a garanciális időtartam újraindulását. A kicserélt alkatrészek és szerszámok a mi tulajdonunkba kerülnek. Egyes országokban szállítás vagy postázás költségét a feladó viseli. A vevőnek a szerszám megvásárlásából adódó törvényes jogai nem változnak.
3. Jelen garancia az Európai Közösségben, Svájcban, Izlandon, Norvégiában, Liechtensteinben, Törökországban és Oroszországban érvényes. E területen kívül kérdezze meg a RYOBI forgalmazót, milyen garancia van érvényben.

HIVATALOS SZERVIZKÖZPONT

A legközelebbi hivatalos szervizközpont megtalálásához látogasson el a http://hu.ryobitools.eu/header/service-and-support/service-agents.

RO CONDITII DE APLICARE A GARANȚIEI PENTRU PRODUSELE RYOBI®

Ezúton kijelentjük, hogy a termékek

Gérvágó fűrész

Márka: RYOBI

Típusszám: EMS190DC

Sorozatszám tartomány: 47504501000001 - 47504501999999

megfelel az alábbi Európai Irányelvek és harmonizált szabványok vonatkozó rendelkezéseinek

2006/42/EC, 2014/30/EU, 2011/65/EU

EN 55014-1:2017; EN 55014-2:2015;

EN 62841-1:2015; EN 62841-3-9:2015+A11:2017

A RoHS dokumentáció összeállítása az EN 50581:2012 szerint történt

CE

Todd Chipner

Senior igazgató, Megfelelőségi és biztonsági területek

A műszaki dokumentáció összeállítására felhatalmazott:

Alexander Krug, Ügyvezető Igazgató

Techtronic Industries GmbH

HU A RYOBI a Ryobi Limited védjegye, használata licenc keretében történik.
