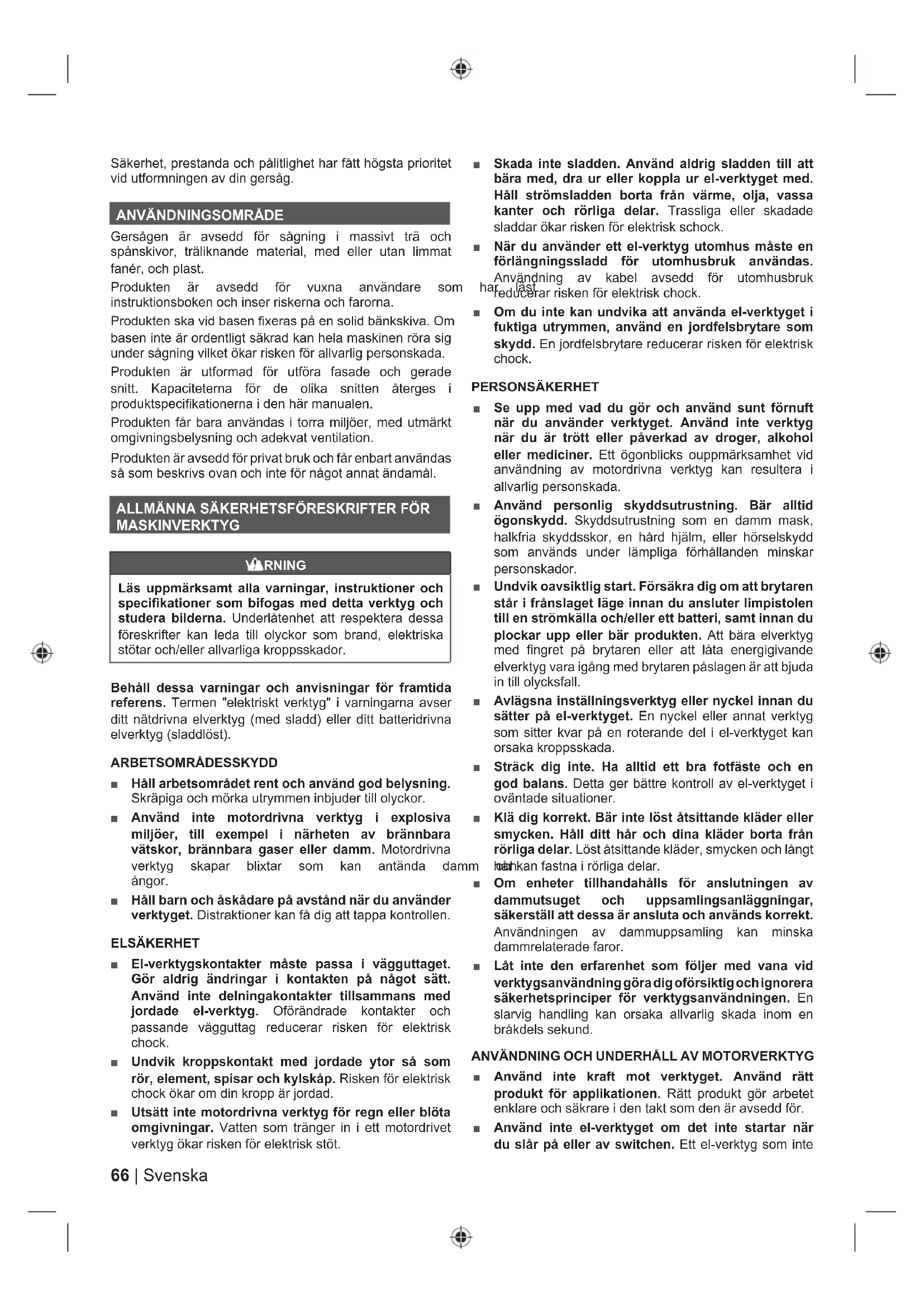

BRUKSANVISNING One+ EMS190DCL RYOBI

Säkerhet, prestanda och pålitlighet har fått högsta prioritet vid utformningen av din gersåg.

ANVÄNDNINGSOMRÅDE

Gersågen är avsedd för sågning i massivt trä och spånskivor, träliknande material, med eller utan limmat fanér, och plast.

Produkten är avsedd för vuxna användare som instruktionsboken och inser riskerna och farorna.

Produkten ska vid basen fixeras på en solid bänkskiva. Om basen inte är ordentligt säkrad kan hela maskinen röra sig under sågning vilket ökar risken för allvarlig personskada.

Produkten är utformad för utföra fasade och gerade snitt. Kapaciteterna för de olika snitten återges i produktspecifikationerna i den här manualen.

Produkten får bara användas i torra miljöer, med utmärkt omgivningsbelysning och adekvat ventilation.

Produkten är avsedd för privat bruk och får enbart användas så som beskrivs ovan och inte för något annat ändamål.

ALLMÄNNA SÄKERHETSFÖRESKRIFTER FÖR MASKINVERKTYG

WARNING

Läs uppmärksamt alla varningar, instruktioner och specifikationer som bifogas med detta verktyg och studera bilderna. Underlåtenhet att respektera dessa föreskrifter kan leda till olyckor som brand, elektriska stötar och/eller allvarliga kroppsskador.

Behåll dessa varningar och anvisningar för framtida referens. Termen "elektriskt verktyg" i varningarna avser ditt nätdrivna elverktyg (med sladd) eller ditt batteridrivna elverktyg (sladdlöst).

ARBETSOMRÅDESSKYDD

Håll arbetsområdet rent och använd god belysning. Skräpiga och mörka utrymmen inbjuder till olyckor.
Använd inte motordrivna verktyg i explosiva miljöer, till exempel i närheten av brännbara vätskor, brännbara gaser eller damm. Motordrivna verktyg skapar blixtar som kan antända damm ångor.
Håll barn och åskådare på avständ när du använder verktyget. Distraktioner kan få dig att tappa kontrollen.

ELSÄKERHET

El-verktygskontakter måste passa i vägguttaget. Gör aldrig ändringar i kontakten på något sätt. Använd inte delningakontakter tillsammans med jordade el-verktyg. Oförändrade kontakter och passande vägguttag reducerar risken för elektrisk chock.
- Undvik kroppskontakt med jordade ytor så som rör, element, spisar och kylskåp. Risken för elektrisk chock ökar om din kropp är jordad.
Utsätt inte motordrivna verktyg för regn eller blöta omgivningar. Vatten som tränger in i ett motordrivet verktyg ökar risken för elektrisk stöt.

Skada inte sladden. Använd aldrig sladden till att bära med, dra ur eller koppla ur el-verktyget med. Håll strömsladden borta från värme, olja, vassa kanter och rörliga delar. Trassliga eller skadade sladdar ökar risken för elektrisk schock.
När du använder ett el-verktyg utomhus måste en förlängningssladd för utomhusbruk användas. Användning av kabel avsedd för utomhusbruk har last reducerar risken för elektrisk chock.
- Om du inte kan undvika att använda el-verktyget i fuktiga utrymmen, använd en jordfelsbrytare som skydd. En jordfelsbrytare reducerar risken för elektrisk chock.

PERSONSÄKERHET

Se upp med vad du gör och använd sunt förnuft när du använder verktyget. Använd inte verktyg när du är trött eller påverkad av droger, alkohol eller mediciner. Ett ögonblicks ouppmärksamhet vid användning av motordrivna verktyg kan resultera i allvarlig personskada.
Använd personlig skyddsutrustning. Bär alltid ögonskydd. Skyddsutrustning som en damm mask, halkfria skyddsskor, en hård hjälm, eller hörselskydd som används under lämpliga förhållanden minskar personskador.
- Undvik oavsiktlig start. Försäkra dig om att brytaren står i frånslaget läge innan du ansluter limpistolen till en strömkälla och/eller ett batteri, samt innan du plockar upp eller bär produkten. Att bära elverktyg med fingret på brytaren eller att låta energigivande elverktyg vara igång med brytaren påslagen är att bjuda in till olycksfall.
Avlägsna inställningsverktyg eller nyckel innan du sätter på el-verktyget. En nyckel eller annat verktyg som sitter kvar på en roterande del i el-verktyget kan orsaka kroppsskada.
Sträck dig inte. Ha alltid ett bra fotfäste och en god balans. Detta ger bättre kontroll av el-verktyget i oväntade situationer.
- Klä dig korrekt. Bär inte löst åtsittande kläder eller smycken. Håll ditt hår och dina kläder borta från rörliga delar. Löst åtsittande kläder, smycken och längt m kõhkan fastna i rörliga delar.
- Om enheter tillhandahålls för anslutningen av dammutsuget och uppsamlingsanläggningar, säkerställ att dessa är ansluta och används korrekt. Användningen av dammuppsamling kan minska dammrelaterade faror.
- Låt inte den erfarenhet som följer med vana vid verktygsanvändning göra dig oförsiktig och ignorera säkerhetsprinciper för verktygsanvändningen. En slarvig handling kan orsaka allvarlig skada inom en bråkdels sekund.

ANVÄNDNING OCH UNDERHÅLL AV MOTORVERKTYG

Använd inte kraft mot verktyget. Använd rätt produkt för applikationen. Rätt produkt gör arbetet enklare och säkrare i den takt som den är avsedd för.
■ Använd inte el-verktyget om det inte startar när du slår på eller av switchen. Ett el-verktyg som inte

kan kontrolleras med switchen är farligt och måste repareras.

■ Ta ut kontakten ur eluttaget och/eller ta bort batteripaketet, ifall avtagbart, från elverktyget innan du gör några justeringar, byter tillbehör eller förvarar elverktyg. Sådana förebyggande säkerhetsåtgärder minskar risken för att starta produkten oavsiktligt.
Förvara oanvända el-verktyg utom räckhåll för barn och låt inte oerfarna människor använda el-verktyget. El-verktyg är farliga i händerna på oerfarna användare.
■ Underhåll elverktyg och tillbehör. Kontrollera att det inte föreligger någon obalans eller oförmåga för rörliga delar att röra sig, att inga delar är trasiga och att ingenting annat som påverkar användningen av det motordrivna verktyget föreligger. Om maskinen är skadad måste den repareras innan den kan användas. Många olyckor uppstår på grund av dåligt underhållna verktyg.
Håll skärverktyg vassa och rena. Korrekt underhålla skärverktyg med vassa kanter är mindre benägna att fastna och lättare att kontrollera.
■ Använd produkten, tillbehör och insatsverktyg mm. i enlighet med dessa anvisningar, och anpassat till arbetsförhållandena och det arbete som ska utföras. Användning av el-verktyget för andra områden än de avsedda kan resultera i en riskfylld situation.
Håll handtag och greppytor torra, rena och fria från olja och smörjfett. Hala handtag och greppytor tillåter inte säker hantering och kontroll av verktyget i oväntade situationer.

ANVÄNDNING OCH HANTERING AV BATTERIVERK-TYG

Använd endast den laddare som specificeras av tillverkaren för uppladdning av batteriet. En laddare som passar en typ av batteri kan innebära brandrisk om den används med annat batteri.
■ Använd endast elverktyg med specifikt utformade batteripaket. Användning av andra batterier kan utgöra en risk för olycksfall och eldsvåda.
När batterier inte används ska det hållas p avstånd från metallföremål som gem, mynt, nycklar, spik, skruvar och andar metallföremål som kan ansluta mellan de olika polerna. Att kortsluta batteriterminalerna kan orsaka brännskador eller brand.
- Vid missbruk kan vätska tränga ut ur batteriet, undvik att komma i kontakt med den. Om du av misstag kommer i kontakt med vätskan, skölj med vatten. Om vätskan kommer i kontakt med ögonen, kontakta också läkare. Vätska som tränger ut ur batteriet kan orsaka irritation och brännskador.
■ Använd inte ett batteripaket eller ett verktyg som är skadat eller har modifierats. Skadade eller modifierade batterier kan bete sig oförutsägbart, vilket kan leda till brand, explosion eller risk för olycksfall.
- Utsätt inte ett batteripaket eller ett verktyg för eld eller mycket hög temperatur. Exponering för eld eller hög temperatur över 130 °C kan orsaka explosion.
Följ alla anvisningar för laddning och ladda inte batteripaketet eller verktyget vid en temperatur

utanför det intervall som anges i anvisningarna. Att ladda på felaktigt sätt eller vid temperaturer utanför det angivna intervallet kan skada batteriet och ökar brandrisken.

SERVICE

Se till att ditt el-verktyg får service av en kvalificerad tekniker som bara använder identiska reservdelar. Detta garanterar en säker användning av det motordrivna verktyget.
■ Reparera aldrig skadade batteripaket. Reparation av batteripaket får endast utföras av tillverkaren eller en auktoriserad serviceverkstad.

SÄKERHETSANVISNINGAR FÖR GERSÅGAR

Gersågar är avsedda för att skära trä och träliknande produkter, de kan inte användas tillsammans med slipande kapningshjul för skärning av järnhaltigt material som stänger, stavar, stolpar osv. Slipande damm gör att rörliga delar som det nedre skyddet fastnar. Gnistor från slipande skärning bränner det nedre skyddet, sågsnittets insats och andra delar av plast.
Använd klämmor som stöd för arbetsstycket när så är möjligt. Om du håller i arbetsstycket med händerna, måste du alltid hålla dina händer åtminstone 100 mm från var sida av sågbladet. Använd inte denna såg för att skära bitar som är för små för att spännas fast säkert eller måste hållas för hand. Om din hand är placerad för nära sågbladet, finns det en ökad risk för skada i händelse av kontakt med bladet.
Arbetsstycket måste vara stillastående och fastspänt eller hållas mot både anslaget och bordet. Mata inte in arbetsstycket i bladet eller skär "på fri hand". Okontrollerade eller rörliga arbetsstycken kan kastas iväg i höga hastigheter, vilket kan orsaka skada.
- Tryck sågen genom arbetsstycket. Dra inte sågen genom arbetsstycket. För att göra ett snitt, höj såghuvudet och dra det ut över arbetsstycket utan att skära, starta motorn, tryck ner såghuvudet och tryck sågen genom arbetsstycket. Att skära på pullstroke kommer säkerligen göra att sågbladet reser sig över arbetsstycket och kasta bladmonteringen med våld mot operatören.
Håll aldrig din hand över den avsedda linjen för skärning, framför eller bakom sågbladet. Att hålla stödja arbetsstycket med "korsade händer", t.ex. att hålla arbetsstycket till höger om sågbladet med din vänstra hand eller tvärtom är väldigt farligt.
Sträck dig inte bakom anslaget med någon av dina händer närmare än 100 mm från var sida av sågbladet, för att ta bort trärester eller av någon annan anledning medan bladet snurrar. Närheten till det snurrande sågbladet och din hand kanske inte är uppenbar och du kan skadas allvarligt.
Inspektera arbetsstycket före skärning. Om arbetsstycket är böjt eller krökt, spänn det med den yttre böjda sidan mot anslaget. Säkerställ alltid att det inte finns något gap mellan arbetsstycket, anslaget och bordet längs med skärlinjen. Böjda

eller krökta arbetsstycken kan vridas eller röra på sig och orsaka att sågbladet fastnar eller vrids. Det får inte finnas några spikar eller främmande föremål i arbetsstycket.

■ Använd inte sågen förrän bordet är fritt från verktyg, trärester osv., med undantag för arbetsstycket. Skräp eller lösa träbitar eller andra föremål som kommer i kontakt med det roterande bladet kan kastas iväg med hög hastighet.
Skär endast ett arbetsstycke i taget. Flera staplade arbetsstycken kan inte spännas fast säkert eller fästas och kan fastna på bladet eller vridas under skärning.
Säkerställ att gersågen är monterad och placerad på en jämn, stabil arbetsyta före användning. En jämn och stabil arbetsyta minskar risken för att gersågen blir ostabil.
Planera ditt arbete. Varje gång du ändrar skråvinkel eller vinkel för gersågen, säkerställ att det justerbara anslaget är korrekt för att stödja arbetsstycket och kommer stör bladet eller skyddssystemet. Utan att slå "PÅ" verktyget och utan något arbetsstycket på bordet, rör sågbladet genom en helt simulerad skärning för att säkerställa att det inte finns någon störning eller fara vid skärning genom anslaget.
Tillhandahåll tillräckligt stöd i form av bordsförlängningar, sågbocker osv., för ett arbetsstycke som är bredare eller längre än bordsskivan. Arbetsstycken som är längre eller bredare än bordet för gersågen kan tippa om de inte stöds på ett säkert sätt. Om avskärningsbiten eller arbetsstycket tippar, kan det resa det nedre skyddet eller kastas iväg av det snurrande bladet.
Använd inte en annan person som en ersättare för en bordsförlängning eller för ytterligare stöd. Ostabilt stöd av arbetsstycket kan orsaka att bladet fastnar eller att arbetsstycket vrids under skärning, vilket kan gör att du och medhjälparen dras in i det snurrande bladet.
■ Avskärningsbiten måste in fästas eller tryckas mot det snurrande sågbladet på något sätt. Om begränsat, använd t.ex. längdstopp, avskärnin kan bli inkilad i bladet och kastas iväg med våld.
Använd alltid en klämma eller en fixtur som är utformad för att korrekt stödja runt material som stänger eller rör. Stänger har en tendens att snurra medan de skärs, vilket gör att bladet "biter" och drar in arbetsstycket samt din hand in i bladet.
■ Låt bladet uppnå full hastighet innan du vidrör arbetsstycket. Detta minskar risken för att arbetsstycket kastas iväg.
Stäng av (off) gersågen om arbetsstycket eller bladet fastnar. Invänta att alla rörliga delar har avstannat och koppla loss kontakten från strömkällan och/eller ta ur batteripaketet. Arbeta sedan för att frigöra materialet som fastnat. Att fortsätta såga med material som fastnat kan göra att du tappar kontrollen eller skada gersågen.
■ Efter slutförd skärning, släpp strömbrytaren, håll såghuvudet nedåt och vänta tills bladet har stannat före du tar bort avskärningsbiten. Att sträcka din hand nära kastbladet är farligt.

Håll ordentligt i handtaget när du gör en ofullständig skärning eller när du släpper strömbrytaren före såghuvudet är helt nere. Sågens bromsverkan kan göra att såghuvudet plötsligt dras nedåt, vilket utgör en olycksrisk.

SÄKERHETSINSTRUKTIONER FÖR TRÄSÅGKLINGA

Läs manualen och anvisningarna noggrant innan du använder sågbladet och produkten.
Det eldrivna verktyget måste vara i gott skick, spindeln deformations- och vibrationsfri.
Använd inte produkten utan skydden på plats. Underhåll och sköt skydden så att de hålls i bra skick.
Säkerställ att operatören har tillräcklig utbildning när det kommer till säkerhetsåtgärder, justering och drift av produkten.
Använd alltid skyddsglasögon och öronskydd vid användning av produkten. Det är rekommenderat att använda handskar, kraftiga skor med halkskydd och ett förkläde.
- Läs alltid bruksanvisningen innan ett tillbehör skall användas. Felaktig användning av ett tillbehör kan orsaka skador och ökar risken för olyckor.
■ Använd endast klingor som specificerats i denna manual, enligt EN 847-1.
- Observera den maximala hastigheten som finns angiven på sågklingan. Kontrollera att hastigheten som anges på sågklingan är minst lika hög som den som anges på sågen.
Använd alltid sågklingor vars storlek och form är anpassade till axelns fästhål. Sågklingor som anpassade till axeln på vilken de ska monteras roterar inte normalt och leder till att man förlorar kontrollen.
■ Använd inte klingor av större eller mindre diameter än vad som rekommenderas. Använd inte brickor för att få klingan att passa på tappen.
- Kontrollera spetsarna på sågbladet med avseende på skador och onormalt utseende innan du använder det. Skadade eller löst sittande spetsar kan bli flygande objekt när sågen används och ökar risken för personskador.
- Spruckna sågklingor eller sådana som förändrat form får ej användas! Använd inga sågblad som har tagit skada eller är deformrerade.
Du får aldrig reparera sågbladet om det är skadat, deformerat, förvridet eller sprucket - om det har skador ska det skrotas.

■ Använd inte HSS-klingor.

Säkerställ att sågbladet är korrekt monterat, fäst spindelmuttern ordentligt innan användning (åtdragningsmoment ca 8-10 Nm).
- Fästskruv och muttrar skall fästas med lämplig skruvnyckel osv.
■ Extension av skruvnyckeln eller åtdragning med hjälp av hammarslag är inte tillåtet.
Se till att alla klingor och glänsar är rena och de ingröpta sidorna av kragen är vända mot klingan.
■ Kontrollera att klingan roterar i rätt riktning.

• Före arbete bör du göra en provkapning utan motorn påslagen så att läget för bladet och skydden i förhållande till andra maskiner och arbeten kan kontrolleras.
  ■ Lämna aldrig produkten utan uppsikt.
  ■ Applicera in smörjmedel på bladet när det är igång.
  ■ Utför aldrig rengöring eller underhållsarbete medan maskinen är igång och huvudet inte är i läge.
  ■ Försök aldrig stoppa maskinen snabbt genom att använda ett verktyg eller på annat sätt mot klingan, oavsiktliga allvarliga olyckor kan orsakas på det här sättet.
  Koppla bort produkten från elnätet eller ta ur batteripaketet innan du byter blad eller utför underhållsarbete.
• Var noga vid packning och uppackning av klingan, man kan lätt skadas av de vassa spetsarna.
  ■ Använd hållare eller skyddshandskar när du hanterar sågklingor.
  Förvara klingan i sin originalförpackning eller annan lämplig förpackning, se till att den förvaras torrt och inte i närheten av kemikalier som kan skada klingan.

YTTERLIGARE SÄKERHETSFÖRESKRIFTER

• Kläm alltid fast arbetsstycket ordentligt så det sitter säkert.
  Se till att maskinen alltid står stadigt (t.ex. genom att fästa den på arbetsbänken).
  ■ Bär hörselskydd. Bullerbelastning kan orsaka hörselskador.
  Använd alltid skyddsglasögon och öronskydd vid användning av produkten. Vi rekommenderar skyddshandskar vid hantering av sågblad och grovt material, plus kraftiga halkfria skor som skyddar fötterna från arbetsstycken som kan falla ner från sågytan.
  Koppla bort produkten från elnätet eller ta ur batteripaketet innan du utför underhållsarbete eller rengör produkten.
• Installera endast batteripaketet när produkten är avstängd.
  Sträck dig aldrig in i området nära bladet om det inte helt har slutat rotera.
  Inspektera produkten grundligt med avseende på skador samt batteripaketet eller materialförsvagningar innan du använder den. Reparationer av hela produkten skall utföras av ett auktoriserat servicecenter.
  ■ Använd alltid produktens skydd. Använd inte produkten om skydden inte är på plats och fungerar korrekt.
  Det lägre skyddet för bladet skall bara öppnas när bladet har sänkts mot arbetsstycket, och måste alltid kunna röra sig fritt och stängas automatiskt.
• Fixera alltid och använd förlängningsstänger för att stödja arbetsstycket under drift.
• Ändra eller modifiera aldrig produkten eller dess funktioner. Din säkerhet kan vara i fara.
  ■ Använd inga sågblad som är spruckna, skadade eller deformerade.
  ■ Använd inga sågklingor som är tillverkade av highspeed stål.

■ Använd enbart vassa blad. Byt ut blad som inte är vassa.
Använd alltid sägklingor vars storlek och form är anpassade till axelns fästhål. Sågklingor som anpassade till axeln på vilken de ska monteras roterar inte normalt och leder till att man förlorar kontrollen.
Använd endast blad avsedda för träbearbetning som anges i denna manual, som överensstämmer med EN 847-1.
Använd inte flänsar, distanser eller muttrar för att säkra sågbladet förutom de som medföljs eller anvisas i bruksanvisningen.
Välj en sågklinga som lämpar sig för materialet som ska sågas. Använd aldrig produkten för att skära material annat än de som specificerats i den avsedda användningssektionen i denna manual.
Det är viktigt att undvika överhettning av bladet och smältning av plast vid skärning.
Det är viktigt att tillämpa maximal hastighet som står angiven på sågbladet, använd endast sågblad som är markerade med en hastighet som är lika eller högre än hastigheten som anges på verktyget.
■ Byt ut bordsinlägget när det är slitet eller skadat.
- Före arbete bör du göra en provkapning utan motorn påslagen så att läget för bladet och skydden i förhållande till andra maskiner och arbeten kan kontrolleras.
- Vid utförande av gerade, fasade eller kombinerade skärningar, justera det glidande anslaget eller det extra anslaget för att säkerställa korrekt avständ från bladet.
■ Handtagsläset måste alltid inkopplat vid transport av produkten.
Håll golvet rent från löst material, exempelvis sågspån och avsågade delar.
Avlägsna ej några sågningsrester eller andra delar av arbetssycket från sågens arbetsområde, när maskinen är i gång och såghuvudet inte är i sitt ursprungsläge.
Stötta långa arbetsstycken på lämpligt sätt. Arbetsområdet för sågen inkluderar hela omfattningen av arbetsstycket. Användaren ska säkra området från kontakt av misstag av andra personer eller föremål som kan flytta arbetsstycket under användning.
Det damm som uppstår vid användning av produkten kan utgöra en hälsorisk. Använd dammuppsamlingssystem och lämpligt andningsskydd. Ta noggrant bort ansamlat damm med exempelvis en dammsugare.
Det kan vara nödvändigt att justera det glidande anslaget för att säkerställa att det finns tillräckligt med fritt utrymme före du utför avfasning eller kombinerad skärning. Säkerställ att lässkruven för det glidande anslaget är ordentligt åtdragen efter justeringen.
- Klämman kan installeras och användas på valfri sida av bladet. Vid vissa operationer kan klämman störa bladskyddsmonteringen. Säkerställ alltid att det inte finns några störningar med bladskyddet före du påbörjar någon klippoperation för att minska risken för allvarlig personskada.
■ Omgivningstemperatur för verktyget vid drift skall ligga mellan 0 °C och 40 °C.
■ Omgivningstemperatur för verktyget vid förvaring skall ligga mellan 0 °C och 40 °C.

Den rekommenderade omgivningstemperaturen vid laddning av systemet skall ligga mellan 10 °C och 38 °C.

TRANSPORTERA LITIUMBATTERIER.

Transportera batteriet enligt lokala och nationella lagar och regleringar.

Följ alla specifika krav på förpackning och etik batteri transporteras av tredje part. Se till att batteriet inte kommer i kontakt med andra batterier eller ledande material genom att skydda exponerade kontakter isolerande, icke ledande skydd eller tejp. Transportera inte batterier som är spruckna eller läcker. Kontrollera med vidarebefordrande företag för mer information.

YTTERLIGARE SÄKERHETSVARNINGAR FÖR BATTERIER

WARNING

För att undvika den fara för brand, personskador eller produktskador som orsakas av en kortslutning, doppa inte ner verktyget, utbytesbatteriet eller laddaren i vätskor och se till att ingen vätska kan tränga in i apparaterna eller batterierna. Korroderande eller ledande vätskor, som saltvatten, vissa kemikalier, blekningsmedel eller produkter som innehåller blekmedel, kan orsaka en kortslutning.

■ Omgivningstemperatur för batteriet vid drift skall ligga mellan 0 °C och 40 °C.
■ Omgivningstemperatur för batteriet vid förvaring skall ligga mellan 0 °C och 20 °C.

RESIDUALRISK

Även om produkten används enligt instruktionerna går det inte att eliminera alla eventuella riskfaktorer. Följande risker kan uppstå vid användning och operatören ska vara extra uppmärksam för att undvika följande:

Risk för kontakt med oskyddade delar av det roterande sågbladet.
- Återkast från arbetsstycken eller delar av arbetsstycken på grund av felaktig hantering.
■ Felaktiga hårdmetallskär kan skjutas ut från sågklingan.
■ Skador på andningsvägarna.

NOTERA: Använd andningsskydd med filter som är lämpliga för de material som du arbetar med. Se till att arbetsplatsen är tillräckligt ventilerad. Åt, drick eller rök inte på arbetsområdet.

■ Skada på hörseln om ett effektivt hörselskydd inte används.

WARNING

Damm från viss typ av färg, ytor och material kan skapa irritation eller allergiska reaktioner i andningssystemet. Damm från trä som ek, bok, MDF och annat är cancerframkallande. Material som innehåller asbest får enbart bearbetas av specialutbildade användare.

WARNING

Risk för person- eller slitageskador vid användning av verktyget under lång tid. Om verktyget används under längre perioder krävs regelbundna pauser.

Se sidan 217.
1. Handtag, isolerad greppyta
2. Strömbrytare
3. Låsknapp för axeln
4. Nedre skyddskåpa
5. Huvudstängsel
6. Tallrik
7. Bordsinlägg
8. Frigöringsspak för gerspärr
9. Gerlåsknapp
10. Batteripack
11. Övre skyddskåpa
12. Spärrspak
13. Klämma
14. Glidstängsel
15. Monteringshål
16. Skruvar för låsning av anhåll
17. Sexkantsnyckel
18. Skruvar för att justera stoppgränsen för fasvinkel (45°)
19. Låsvred för fasvinkel
20. Tippskydd
21. Dammpåse
22. Skruvar för att justera stoppgränsen för fasvinkel (0°)
23. Skruv för att läsa det glidande anslaget
24. Yttre fläns
25. Sågblad

ANVÄNDNING

Produkten har ett rörligt sågblad som kan ställas i olika vinklar av användaren för att såga i arbetsstycken som är säkert fixerade vid produktens bas. Det får bara användas av en person för att förhindra kontakt av misstag med sågbladet när det är i rörelse.

Föreskrifter för säker användning av produkten är som följer:

■ Håll såg, blad och arbetsyta i gott skick.
Säkra geringsågen vid en stadig arbetsbänk. Produkten kan röra sig och välta om den inte är tillräckligt säkrad.
■ Ställ in och lås sågvinklar och djup före sågning.
Säkra arbetsstycket till geringsågens bas. Använd den medföljande klämman och, vid behov, ytterligare klämmor eller fästanordningar för att hindra oönskad rörelse av arbetsstycket under sågning.
- Kontrollera att bladskyddet inte hindras av arbetstyckets placering.
- Se till att stängsel och andra delar av produkten inte sågas när bladet sänks till sågläge.
- Starta motorn och låt bladet komma upp i full hastighet innan du sakta sänker ner det för att såga i arbetsstycket.
Låt bladet komma upp i sitt högsta läge där bladskydden är helt slutet. Stäng av motorn och låt bladet stanna helt

innan arbetsstycke eller avsågade delar tas bort och före du sträcker dig in i bladets närhet.

Före första användning, se till att fasningen eller geringinställningen på produkten stämmer med vinkeln på arbetsstycket. Kontrollera på en träbit med vinkelhake eller gering.

Plocka bort sågblad:

1. Bär handskar vid hantering av sågbladet.
2. Stäng av strömmen och plocka ur batteripaketet.
3. Sväng det självstängande skyddet bakåt och håll kvar.
4. Tryck in spindellåsknappen och skruva samtidigt loss bladskruven, med hjälp av den medföljande skruvnyckeln. Plocka av den yttre flänsen.
5. Plocka av sågbladet.

Montera sågbladet:

Rengör vid behov alla delar innan du monterar dem.

Efter att du följt förfarandet för att "Plocka av sågblad".

1. Bär handskar vid hantering av sågbladet.
2. Kontrollera att strömmen är avslagen och batteriet urplockat.
3. Sväng det självstängande skyddet bakåt och håll kvar.
4. Sätt det nya sågbladet på plats. Kontrollera att rotationsriktningen hos bladet stämmer överens med pilens riktning på bladskyddet.
5. Sätt flänsen och bladskruven på plats.
6. Tryck in spindellåsknappen tills den hakar i. Dra åt bladskruven.
7. Sätt ner det självstängande skyddet.

Justera gervinkeln:

Gervinkeln kan justeras inom intervallet 45 grader (vänster sida) till 45 grader (höger sida).

1. Lossa gerlåsknappen.
2. Tryck ner frigöringsspaken för gerspärren. Vrid sågbordet till önskad gervinkel med hjälp av gerlåsknappen.
3. Dra åt gerlåsknappen igen.

Justera fasvinkeln:

Fasvinkeln kan justeras inom intervallet 0 grader till 45 grader.

1. Lossa faslåsvredet.
2. Luta verktygsarmen till önskad vinkel med hjälp av handtaget.
3. Håll verktygsarmen i detta läge och dra åt faslåsvredet igen.

WARNING

Tillverkaren rekommenderar att geringsågen alltid är solitt monterad på arbetsbänk.

När produktens bas är ordentligt säkrad vid en bänkskiva med fyra muttrar, bultar och brickor som det beskrivits, kan produkten användas med max-inställningar för och geringssågning utan risk för att den välter. Om produkten inte är ordentligt säkrad kan den överbalansera om stora fasningsvinklar väljs.

UNDERHÅLL

• Modifiera inte produkten på något sätt och använd inga tillbehör som inte godkänts av tillverkaren. Din och andras säkerhet kan vara i fara.
  ■ Använd inte produkten om brytare, skydd eller andra funktioner inte fungerar som avsett. Lämna den till auktoriserat servicecenter för reparation eller justering.
  ■ Gör inga justeringar medan sågbladet är i rörelse.
• Säkerställ alltid att batteripaketet har tagit bort från produkten innan du gör några justeringar, smörjer eller vid underhåll av produkten.
• Före och efter användning ska produkten kontrolleras så det inte finns skadade eller trasiga delar. Håll produkten i gott skick genom att omedelbart ersätta delar med reservdelar som tillhandahålls av tillverkaren.
• Bladet har skarpa kanter och kan vara varmt efter skärningsoperationer. Var extremt försiktig när rengör det exponerade bladet. Använd handskar för att förhindra personskada.
  ■ Rengör regelbundet sågen och dess tillbehör från damm, särskilt rörliga delar inklusive bladskyddet. Använd en handborste eller dammsugare för att effekt ta bort damm. Använd inte tryckluft.
  ■ För säkerhet och pålitlighet ska alla reparationer, inklusive byte av borstar, utföras av auktoriserat reparationscenter.

WARNING

Försök inte nedmontera bladskyddsmonteringen vid rengöring eller reparation. Skadade skydd får inte användas. Returnera till ett auktoriserat center för reparation eller utbyte.

WARNING

För säkerhet och pålitlighet ska alla reparationer utföras av auktoriserat reparationscenter.

Kalibrering av gersågens vinkel och skråvinkeln

Om gersågens vinkel eller skråvinkeln måste kalibreras, se sidorna 232 – 238 och följa anvisningarna för kalibrering.

■ Ta bort batteripaketet från produkten vid förvaring. Förvara produkten på säker plats där inga barn kan komma åt den.
■ Rengör produkten med en borste eller dammsugare före förvaring.
- Om du tar bort sågbladet eller har reservdelar till enheten ska du förvara dem i originalförpackningen för att hindra skador.

avfasning

För att säkra produkten före flyttning:

■ Produkten ska förvaras i nollgradig lutning på gering och fas och vara låst i det läget. Handtaget ska låsas i nedre (säkra) läget med skydden stängda.

Flytta eller transportera i fordon:

Säkra produkten före den flyttas så som beskrivs i bruksanvisningen.
■ Ta bort produkten från bänken genom att lossa de fyra bultarna i hörnen. Säkra bultarna för framtida användning.
- Vid lyft till höjd krävs två personer med grova arbetshandskar för att lyfta produktens bas.
- Vid transport i fordon ska produkten stå på sin bas och vara säkrad så den inte rör sig.

MILJÖSKYDD

Råmaterialen ska återvinnas i stället för att kastas i hushållsavfallet. För att skona miljön ska verktyget, tillbehören och emballagen sorteras.

EurAsian överensstämmelsesymbol

Ukrainskt märke för överensstämmelse

Läs instruktionerna ordentligt innan start av maskinen.

Bär hörselskydd.

Bär alltid ögonskydd.

Håll händerna borta från bladet och arbetsområdet.

Får inte utsättas för regn eller användas i fuktiga miljöer.

Använd skyddshandskar

Riktning av bladrotationen (visas på sågblad)

Bladets rotationsriktning (visas på bladskyddet)

Bladbredd vid skärning (sågsnitt)

Antal tänder på detta blad

Skärkapacitet

För skärning av trä och analogt material

Inte avsedd för skärning av metall

Justera positionen för det glidande anslaget före du utför avfasning eller kombinerade skärningar.

Gamla elektroniska produkter ska inte kastas med hushållssoporna. Återvinn där sådana faciliteter finns. Kontrollera med din lokala myndighet eller säljaren för att få återvinningstips.

Väntetid tills blad uppnätt full hastighet eller stannat helt.

Delar och utrustning säljs separat

Notera

Varning

Följande signalord och betydelser är tänkta att förklara de olika risknivåerna som är associerade med denna produkt.

FARA

Visar på en direkt riskfylld situation som, om den inte undviks, kan orsaka dödsfall eller allvarlig personskada.

WARNING

Visar på en potentiellt riskfylld situation som, om den inte undviks, kan orsaka dödsfall eller allvarlig personskada.

FÖRSIKTIGHET

Visar på en potentiellt riskfylld situation som, om den inte undviks, kan orsaka mindre eller mättlig personskada.

FÖRSIKTIGHET

(Utan säkerhetssymbolen) Indikerar en situation som kan leda till egendomsskada.

De angivna brusnivåerna har mälts i enlighet med en standard testmetod enligt SE 62841-1 och SE 62841-3-9, och kan användas för att jämföra ett verktyg med ett annat.

De angivna brusnivåerna kan även användas i en preliminär exponeringsbedömning. Brusnivåerna vid verklig användning av elverkyget kan skilja sig från de angivna värdena beroende på vilket sätt verktyget används på, särskilt när det kommer till vilken typ av arbetsstycke som bearbetas.

Identifiera säkerhetsåtgärder för att skydda operatören baserat på en uppskattad exponering under verkliga användningsförhållanden (med betraktande av alla delar av driftcykeln såsom när verktyget stängs av och när det körs i tomgångsläge, förutom utlösningstiden).

Använd hörselskydd. Bullerbelastning kan orsaka hörselskador.

FI VAROITUS

Förutom eventuella lagstadgade rättigheter som uppstår genom köpet, den här produkten av en garanti som anges nedan.

1. Garantiperioden är 24 månader för konsumenter och börjar gälla från det datum då produkten köptes. Detta datum måste doku en faktura eller annat köpbevis. Produkten är utformad och konsumenter och privat bruk. Därmed tillhandahålls ingen, yrkesmässigt eller kommersiellt bruk.

2. Det finns möjlighet att förlänga garantiperioden för en del för elverktyg (AC/DC) under den period som anges ovan använda registreringen på webbplatsen www.ryobitools.eu. De som är berättigade till en förlängning av garantiperioden vi butiker och/eller på förpackningen/och anges i produktdokumentationen. Slutanvändaren behöver registrera hans/hennes nyförvärvade ve online inom 30 dagar från köpdatumet. Slutanvändaren kan registrera sig för den förlängda garantin i det land där han/hon bor om landet finns angivet i registreringsformulåret online och där detta alternativ är giltigt. Dessutom måste slutanvändaren ge sitt medgivande till lagring av data vilket krävs vid registrering online samt acceptera villkoren. Bekräftelsekvitt registreringen som skickas ut via e-post och originalfakturan köpdatumet kommer att gälla som bevis för den förlängda garantin.

3. Garantin täcker alla produktedefekter under garantiperioden som beror på brister i utförande eller material vid köpdatumet. Garantin är gållande reparation och/eller utbyte och inkluderar inte några skyldigheter inklusive men inte begränsat till oförutsedda skador eller Garantin är inte giltig om produkten har missbrukats, använts i strid med bruksanvisningen eller inte anslutits på rätt sätt. Denna garanti täcker inte:

– eventuella skador på produkten som uppstätt till följd av felaktigt underhåll

– produkter som har ändrats eller modifierats

- produkter där ursprungliga identifieringsmärkningar (varumärke, serienummer) har målats över, ändrats eller tagits bort

– eventuella skador som uppstätt till följd av att bruksanvisningen inte efterföljts

- alla icke CE-produkter

– eventuella produkter som har försökts repareras av en kvalificerad yrkesman eller utan föregående medgivande från Techtronic Industries.

- eventuella produkter som anslutits till felaktig strömförsörjning (ampere, volt, frekvens)

eventuella skador som uppstått till följd av yttre påverkan (kemisk, fysisk, stötar) eller främmande ämnen

- olämplig användning, överbelastning av verktyget

– användningen av icke-godkända tillbehör eller delar

- tillbehör till elverktyg som medföljde verktyget eller köpts Sådana undantag inkluderar men är inte begränsat till skruvmejselbits, borrbits, slipskivor, sandpapper, blad och sidoskena

- Komponenter (delar och tillbehör) är föremål för naturligt inklusive men inte begränsat till service- och underhållss kolborstar, kullager, chuck, tillbehör eller tillhörande SDS-b strömsladd, hjälphandtag, transportväska, slipplatta, dammpåse dammutblåsrör, filtbrickor, stift och fjädrar till mutterdragare osv.

1. Vid service måste produkten skickas eller uppvisas för en RYOBI-auktoriserad servicestation som står angiven för varje land i adresslista över servicestationer. I vissa länder tar din lokala återförsäljare på sig ansvaret att skicka produkten till RYOBI-serviceorganisationen. Når en produkt skickas till en RYOBI-servicestation, ska produkten paketeras säkert utan något farligt innehåll såsom bensin, markeras med avsändarens adress samt en kort beskrivning av felet.

2. En reparation/ett utbyte under denna garanti är kostnadsfri. Det utgör inte en förlängning eller förnyelse av garantiperioden. Utbyta delar verktyg blir vär egendom. I vissa länder måste leveranskost porto betalas av avsändaren. Dina lagstadgade rättigheter som härrör från köpet av verktyget förblir opåverkade

3. Denna garanti är giltig i Europeiska gemenskapen: Schweiz, Is Norge, Liechtenstein, Turkiet och Ryssland. Utanför dessa länd kontakta din auktoriserade RYOBI-återförsäljare för att avgöra annan garanti gäller.

AUKTORISERAT SERVICECENTER

Du hittar närmaste auktoriserade servicecenter genom att gå till se.ryobitools.eu/header/service-and-support/service-agents.

RYOBI®-TAKUUN SOVELTAMISEHDOT

Härmed deklarerar vi att produkterna

Geringssåg

Märke: RYOBI

är i enlighet med följande EU-direktiv och harmoniserade standarder

2006/42/EC, 2014/30/EU, 2011/65/EU

EN 55014-1:2017; EN 55014-2:2015;

EN 62841-1:2015; EN 62841-3-9:2015+A11:2017

RoHS-dokumentation sammanställd enligt EN 50581:2012

CE

Todd Chipner

Överordnad direktör, regelverk och säkerhet

Godkänd att sammanställa den tekniska filen:

Alexander Krug, VD

Techtronic Industries GmbH

SV RYOBI är en del av varumärke Ryobi Limited och dess användning är licensierad.
