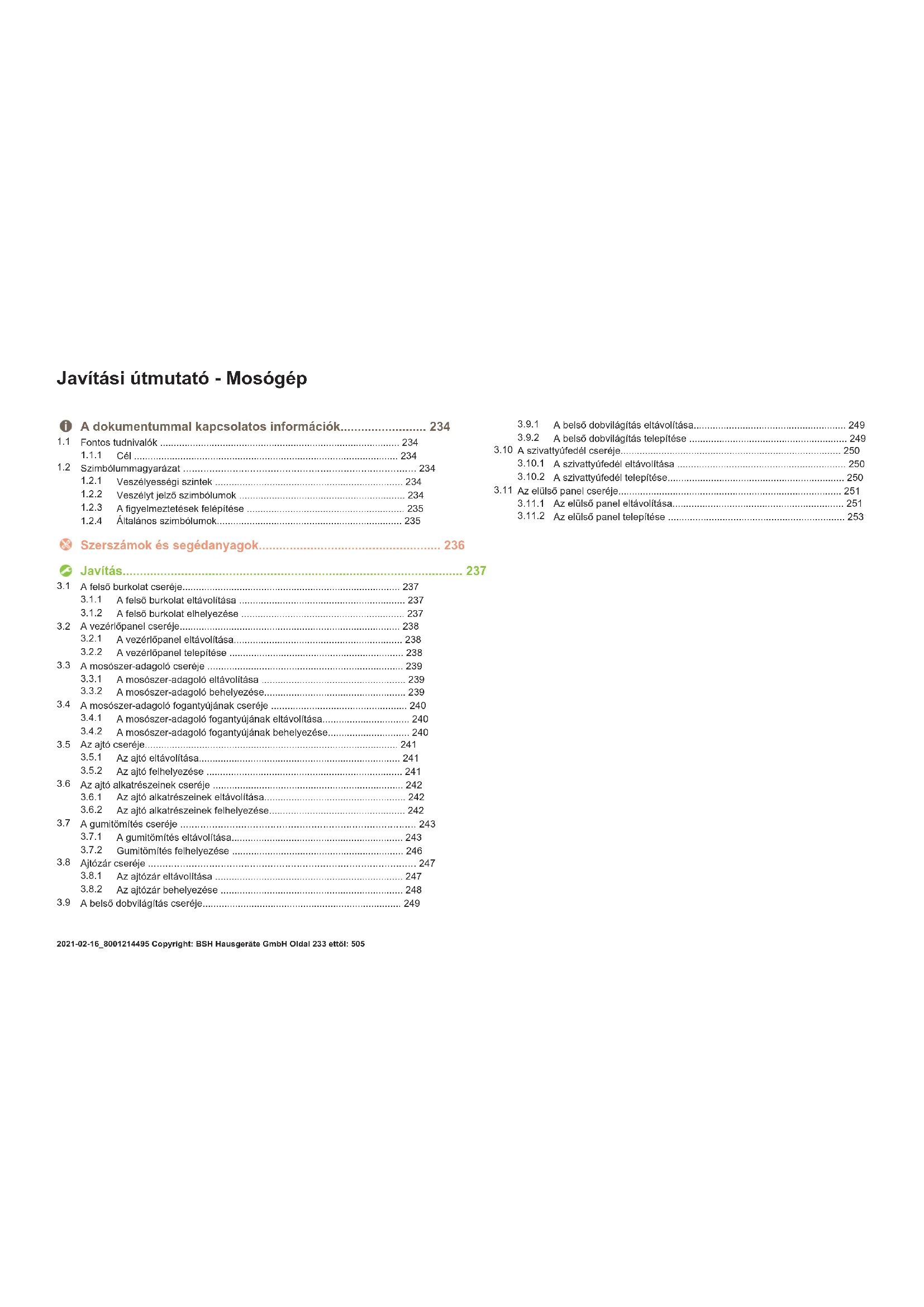

Javitási utmutató - Mosógpép

1 A Dokumentummal kapcsolatos informaciok 234

1.1 Fontos tudnivalok 234

1.1.1 Cel 234

1.2 Szimbólummagyarázat 234

1.2.1 Veszélyességi szintek 234
1.2.2 Veszelyt jelző szimbólumok 234
1.2.3 A figyelmeztetesek felepitese 235
1.2.4 Aitalanos szimbolumok 235

Szerszamok es segedanyagok 236

Javitas 237

3.1 A felsö burkolat csereje 237

3.1.1 A felso burkolat eltavolitasa 237
3.1.2 A felso burkolat elhelyzese 237

3.2 A verzêrlöpanel cseréje 238

3.2.1 A vezerlopanel eltavolitasa 238
3.2.2 A verzêrlöpanel telepitése 238

3.3 A mososzer-adagolocsereje 239

3.3.1 A mososzer-adagolé eltavolitasa 239
3.3.2 A mososzer-adagolobehelyezese 239

3.4 A mososzer-adagoló fogantyujanak cseréje 240

3.4.1 A mososzer-adagolfo fogantuyjanak eltavolitasa 240
3.4.2 A mosószer-adagoló fogantyujának behelyezese 240

3.5 Az ajto csereje 241

3.5.1 Az ajto eltavolitasa 241
3.5.2 Az ajto felhelyezese 241

3.6 Az ajto alkatreszeinek csereje 242

3.6.1 Az ajto alkatreszeinek eltavolitasa 242
3.6.2 Az ajto alkatrészeinek felhelysezese 242

3.7 A gumitomités csereje 243

3.7.1 A gumitômites eltávolítasa 243
3.7.2 Gumitomités felhelyezese 246

3.8 Ajtózár cseréje 247

3.8.1 Az ajtózár eltávolítasa 247
3.8.2 Az ajtózár behelyezese 248

3.9 A belso dobvilagitas csereje 249

3.9.1 A belso dobyilagitas eltavolitasa 249
3.9.2 A belso dobvilagitas telepitese 249

3.10 A szivattyufedel csereje 250

3.10.1 A szivattyufedel eltavolitasa 250
3.10.2 A szivattyufedel telepitese 250

3.11 Az elulso panel csereje 251

3.11.1 Az elulso panel eltavolitasa 251
3.11.2 Az elulso panel telepitese 253

A dokumentummal kapcsolatos informaciok

1.1 Fontos tudnivalok

1.1.1 CéI

Ezek a javitasi tanacsek támogaták a fogyasztó t a keszülekek othoni megjavitzában a körneyezzettudatos tervezésról szólo rendeletnek (2021 marsiut alkalmazandó) megeleloien.

InformacióntartalmaznakBizonyospótalkrészekcserejévelkapcsolatban,ideertve a figyelmezteteseket esockázatokat is.

Ha kerdése van, vegye fel a kapcsolat o vevszolgállal. A károkert kizárólag akkor vallalun felelosséget, ha a javitasi tanacsokat pontosan betartották.

1.2 Szimbóllummagyarázat

1.2.1 Veszelyességi szintek

A veszélyességi szintek egy szimbólumból és egy figyelmeztető mondatból allnak. A fi-gyelmeztető mondat utal a veszély súlyosságára.

Veszélyességi szint Jelentés
VESZÉLY	A figyelmezető üzenet figyelmen kívül hagyása halátt vagy súlyos sérülseket okoz.
FIGYELMEZTETÉS	A figyelmezető üzenet figyelmen kívül hagyása halátt vagy súlyos sérülseket okozhat.
VIGYÁZAT	A figyelmezető üzenet figyelmen kívül hagyása kisebb sérülseket okozhat.
FIGYELEM!	A figyelmezető üzenet figyelmen kívül hagyása anyagi károkat okozhat.

Tablazat 1: Veszelyességi szintek

1.2.2 Veszelyt jelz szimbolumok

A veszelyt jelz szimbolumok a veszelyt abrazol szimbolikus abrazolasok.

A jelen dokumentumban az alabbi veszelyt jerlo szimbolumok hasznalatosak:

Veszélyt jelző szimbólum Jelentés
!	Általános figyelmeztető üzenet
	Elektromos feszültseg veszélye
	Robbanásveszély
	Vágásveszély
	Zúzódásveszély

A dokumentummal kapcsolatos informaciok

Veszélyt jelző szimbólum Jelentés
	Forró felületek miatt fennálló veszély
	Erös magneses mező miatt fennálló ve-sély
	Nem/ionizáló sugárzás veszélye

Tablazat 2: Veszelyt jelzo szimbolumok

1.2.3 A figyelmeztetesek felepitese

A jelen dokumentumban levo figyelmeztetesek szabvanyositott megjolenesuek es folépétésiek.


A VESZÉLY A veszely típusa és forrósal A veszely / figyelmeztetés figyelmen kívül hagyásának lehetséges követ- kezményei. A veszely megelőzésére szolgálo intézkedesek és tiltasok.

Az alabbi péda egy olyan figyelmeztétest mutat be, amely az aram alatt levó alkateré-szek okozla aramutésre figyelmezt. Megemliti a veszely elkerulésere szolgálo intézkésted.


VESZÉLY Aramütes veszélye áram alatt lévő alkatrészek miatt! Halálos áramütes A javitás megkezdéselott legalabb 60 másodperccel valassza le a készülékeket az elektromos halózatról.

1.2.4 Altalanos szimbólumok

A jelen dokumentumban az alabbi altalanos szimbolumok hasznalatosak:

Alt. szimbólum Jelentés
1	Különleges tanács (szöveg ésvagy grafi-ka)

Ált. szimbólum Jelentés
1	Egyszerǔ tanács (csak szöveg)
2	Videós oktatóanyagra mutató hivatkozás
3	A szükséges eszközök
4	A szükséges feltetelek
5	Feltétel (ha..., akkor...)
6	Eredmény
[Inditás]Billentyú vagy gomb
[00123456]Anyagszám azonosítója
Állapot Megjelenített szöveg / ablak (a készülék kijelzőjén)

Tablazat 3: Altalanos szimbolumok

Szerszámok és segédanyagok

Kijelölés Részletek	Képek
Segédeszköz [15000155]	Müanyag alkatrészek meglazí-tására szolgáló szerszám
Biztonsági Torx T20csavarhúzó[00340764]	100°mm, biztonsági csavarok-hoz
Nyomatékkulcs [15000441]	Nyomatékkulcs 20-100 Nm
Lapos csavarhúzó[00340854]	Fej: 3,5 mm x 0,6 mm x100 mm, Szigetelés: 1000 V AC
Lapos csavarhúzó[00340855]	Fej: 5,5 mm x 1,0 mm x125 mm, Szigetelés: 1000 V AC
Hosszűcsörő fogó,hajlott kialakltás[00341269]	Hossz: 200 mm
Oldalcsipő fogó[00342182]	Hossz: 200 mm
Csillag-Villáskulcs[00340811]	Méret 10°mm, M6

Kijelöles Részletek	Képek
Combination wrench [00340814]	Mérét 13°mm, M8
Csillag-Villäskulcs [00340817]	Mérét 17 mm, M10
Csillag-Villäskulcs [15000459]	Mérét 16°mm, M10

Javitás

3.1 A felsö burkolat cseréje

Kulonleges eszkozok

Torx Bit TX20, furatos, hosszú 6,30mm (1/4") 1520mm, biztonsági [00341272] bithegy csavarokhoz

Kovetelmeny:

A keszüléket levalasztotta az áramellársól.
A keszüléket leválasztotta a vizellatásrol.

3.1.1 A felsō burkolat elṭavolitāsa

1. Távolítsa el a csavarokat (1).
2. Tolja a felso burkolatot a keszulek hatso része fele (2).
3. Felemelve (3) távolítáe el a felso burkolatot.

3.1.2 A felső burkolat elhelyezese

Az elhelyezest forditott sorrendben végEZe.

Javitás

3.2 A gezérlopanel cseréje

Éles burkolatszéleki

Vagasi serulsek

Viseljen védokesztyut.

Megdontt keszulekek elcsuszasa!

Csonttorez /zuzodasi serulések

Biztositsa keszulekeket elcsuszas ellen.

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leesö alkatreszek miatti sérülé

Biztositsa az alkatreszt leeses elln.

LeosarukzekrZevsEe a kldt csaVorK int? A keszilek tohri zeszeinek yagaz u jyefel jaksanak (pl

dasa.

Biztositsa az alkatreszt leeses elln.

Kovetelmeny:

A keszuleket levalasztotta az aramellatasról.
A keszuleket levalasztotta a vizellatasrol.
Eltávolitotta a felso burkolatot.→237
Eltávolította a mosószer-adagolót.—239

3.2.1 A gezérlopanel eltávolitása

1. 1. Távolítsa el a csavarokat (1).
2. Lazitsa meg a rogzitoelemeket (2, 3).

1. Húzza ki a vezérloegység dugaszt.
2. Távolitsa el a vezérólpaneelt.

Az elhelyezest forditott sorrendben végEZze.

Javitás

3.3 A mosószer-adagoló cseréje

Kovetelmeny:

A keszuleket levalasztotta az aramellatasról.
A keszüléket levalasztotta a vizellatársól.

3.3.1 A mosószer-adagoló eltávolítasa

1. Húzza ki a mosószer-adagoló rekeszt.
   2.1.Nyomja le a fiokot (1).

2. Távoltsa el a mosószer-adagoló rekeszt (2).

3.3.2 A mosószer-adagoló behelyezese

Az elhelyezest forditott sorrendben végEZze.

Javitás

3.4 A mososzer-adagolofogantuyujanak csereje

Követelmeny:

A keszüléket levalasztotta az aramellatásrol.
A keszüléket leválasztotta a vizellátásrol.
Eltavolitotta a mososzer-adagolot. 239

3.4.1 A mosószer-adagoló fogantúyujänak eltávolitasa

1. Lazitsa meg a rogzittoelemeket.

1. Távolítsa el masószer-adagoló rekesz fogantúját.

3.4.2 A mososzer-adagoló fogantuyujanak behelyezese

Az elhelyezest forditott sorrendben végze.

Javitás

3.5 Az ajtó cseréje

Követelmény:

A keszüléket levalasztotta az aramellatársól.
A keszuleket levaliasztotta a vizellatasról.
Az ajto nyitva van.

3.5.1 Az ajto eltavolitasa

Távolitsa el csavarokat (1).

1. Felfelé húzva távolítsa el az ajtó.

3.5.2 Az ajto felhelyzese

Az elhelyezest forditott sorrendben végezze.

Javitás

3.6 Az ajto alkatreszeinek csereje

VIGYAZAT

Nyitott zsané!

Ujak zúzódása/beszorulása
Ne nyuljon be a nyitott zsanerba.
Viseljen vedokesztyut

Kovetelmeny:

A keszüléket leválasztotta az aramellatásrol.
A keszüléket leválasztotta a vízellátásrol.
Elávolitotta az ajlot→241

3.6.1 Az ajto alkatreszeinek eltavolitasa

Kivulrol befele haladva szerelje szet az ajtot.

3.6.2 Az ajto alkatrészeinek felhelyezese

Az elhelyezest forditott sorrendben végEZe.

Javitás

3.7 A gumitömtés csereje

VIGYAZAT

Éles burkolatszeleki

Vagasi serulsek

Viseljen védokesztyut.

VIGYAZAT

Leeső alkatrészek veszelye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérüles.

Biztositsa az alkatreszt leeses elln.

FIGYELEM!

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A keszulek tobbi részeinek vagy az ugyfel lakasanak (pl. pado) karso

dasa.

Biztositsa az alkatreszt leeses ellen.

Követelmeny:

A keszuleket levalasztotta az aramellatasrol.
A keszuleket levaliasztotta a vizellatasról.
Eltavolitotta a mososzer-adagolot.239
Eltavolitotta az ajtó.→241
Eltavolitotta azsivattyufedelet.250

3.7.1 A gumitōimits ehtavolitasa

1.

FIGYELMEZTETES

Megdontott keszulekek elcsuszasa!

Csontores /zuzodasi serulisek

Biztositsa a keszulékeket elcsuszás Ellen.

Emelje fel elol a keszuleket.

1. Lazitsa meg a csavarokat az elulso panel aljan (1).

1. Engedje le a keszüléket.

Javitás

1. Távolítsa el a szivattyúnál (2) levő csavarokat. 5. 1. Lazítsa meg a készülék ható részen (1) levő csavarokat.

1. Távolítsa el a felso burkolatot (2, 3).

6.1. Távolitsa el a csavarokat (1).

1. Lazitsa meg a vezerlopanfogriztoelemeilt (2, 3). 3. Lazitsa meg a mososzer adagolo hazanncsca va

1. Távolitsa el a vezérólpaneelt.

2. Tavolitsa el a belso dobvilagitas tartojat fent.

FIGYELEMI

Sérûlt felület kockázata!

A helyteLEN szerszámok hasznalatalval megkarcolhataj a keszülék fe-lületet.

A fesztögyür ültavolltásház kizárolag mūnyag szerszámokat hasznajón.

Tavolitsa el fesztogyurut a tomitesbol egy manyag szerszammal.

1. Vegye ki tömtétst az elüso panelból.

2. Vegye ki a kabelcsatlakozot az ajtózárðl.

Javitás

1. Lazitsa meg a csavarokat az elulso panel tetején (3).

1. Távolítsa el az elülso panelt.

2. Szüntesse meg a tomlcsatlakozásokat.

1. Tavolitsa el a gumitomitest.

3.7.2 Gumitōimits felhelyeze sé

FIGYELMEZTETES

Leesö alkatreszek veszelye a n em megfelelo telepités miatt!

Sérulés vagy a keszülék károsodásanak veszelye

Huzza meg az ustszajgumi szoritogyurjet 3,4 Nm nyomatekkal.

Az elhelyezest forditott sorrendben végezze

Javitás

3.8 Ajtozarcsereje

Gyartokent kotelessegung tartalek alkatreszkent ajtozarat biztositani a vasariok szamara, belernte y a javitis ulasitasokat is a 2019/2023 EU-rendletnek megfelelden. Felhivjuk y figelymét, hagy az ajtozar csereje utan egyk peckt elektrumuszerseznek elektrotechnikai bitzonsagi vizsgalatot kell végeznie a keszülk üzembe helyzese elott. A vizsgalatot vegzō smzemnyek az adott orszag tovenyei, szabalyozásai és szabványai szerint meghatarozott képestellk ell rendelkezzie.

VESZÉLY

Aramutés veszelye aram alatt levə alkatreszek miatt!

Eletveszely a nem megfelelo javitas okozta aramutes miatt

Az elektromos alkatrzesek javatisat kizarolag képsett elektrum-szeresz végeshti.
A javitas utan végeztessen a VDE 0701-nek vagy az orszagspecifikus szabályozásoknak megfelelo vizsgalatot.

VIGYAZAT Éles burkolatszeleki! Vagási sérüleş Vizielion védékesztiv

FIGYELMEZTETES

Megdontt keszulékek elcsuszasa!

ontorres /zuzodasi serulisek
Biztositsa a keszulkeket elcsuszas ellen.

VIGYAZAT Lees o alkatreszek veszelye a ki Lees o alkatreszek miatti serei Biztositsa az alkatreszt lee

FIGYELEM! Lees o alkatrzesek veszelye a k A keszulek tobbr reszeinek vagy a dasa. Biztosltsa az alkatrzeszt lee

Kovetelmeny:

A keszuleket levalasztotta azaramellatasrrol.

A keszülkeket leválasztotta a vizellátásröl.
A keszulekek szabadon hozzaferhetok.
Eltavolitotta felsb burkolatot.237
A gezérlopanelet eltávolitották.
Eltavolitotta az aitot.241
A fesztogyurut eltavolitottak.
Az elulso panelt eltayolitottak.
A gumitomítést eltávolitoták.

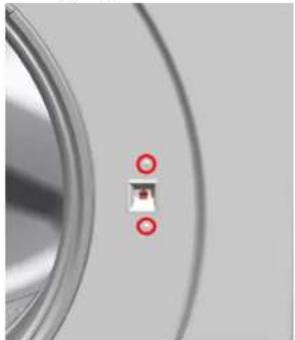

3.8.1 Az ajtózár eltávolitásá

1. Valassza le az ajtózár csatlakozóját.
2. Lazitsa meg az ajtózárat.

3. Vegye ki az ajtózárat.

Javitás

3.8.2 Az ajtózár behelyezese

Az elhelyezest forditott sorrendben végezze.

Éles burkolatszeleki

Vagasi serulsek

Viseljen védökesztyut.

FIGYELMEZTETES

Megdontt keszulekek elcsuszasa!

Csonttores / zuzodasi serulisek

Biztositsa a keszulekeket elcsuszas elln.

VIGYAZAT

Leeső alkatrészek veszélye a kioldott csavarok miatt!

Leeső alkatrészek miatti sérüles

Biztositsa az alkatreszt leeses elln.

FIGYELEMI

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A keszülék többi részeinek vagy az ügyfél lakásnak (pl. padlo) károso

asa.

Biztositsa az alkatreszt leeses elln.

Kovetelmeny:

A keszüléket levalasztotta az aramellatasröl.
A keszuleket levaliasztotta a vizellatasrol.
A keszülékek szabadon hozzaféhetok.
Eltayolitotta a felso burkolatot. 237
Eltavolitotta a mososzer-adagolot. 239
A gezérlopanelt eltávolitották.

1. Húzza ki a belsö dobvilágítas tartójat a készülékböl.
2. Valassza le az elektromos csatlakozokat.
3. Távolítsa el a belsó dobvilagítást a belsó dobvilagītás tartójábol.

3.9.2 A belso dobvilagitas telepitese

Az elhelyezest forditott sorrendben végEZe.

Javitás

3.10 A szivattyufedel cserede

Követelmeny:

A keszuleket levalasztotta az aramellatasrol.
A keszüléket levalasztotta vizellatársól.

3.10.1 A szivattyufedel eltavolitasa

1. Nyissa fea szivattyfedelét.

1. Távolítsa el a szivattyú fedelet.

3.10.2 A szivattyfedel telepitese

Az elhelyezest forditott sorrendben végaze.

Javitás

3.11 Az elülsö panel cseréje

VIGYAZAT

Éles burkolatszeleki
Vagasi serüleşek
Visejen veðokesztyit

Kovetelmeny:

A keszuleket levalasztotta az aramellatasról.
A készüléket leválasztotta a vizellátásrol.
Eltavolitotta a mososzer-adagolot. 239
Eltavolitotta az ajtot.241
A gumitomitést eltayollittak.
Eltavolitotta s zivatvufedelet.250

3.11.1 Az elulso panel eltavolitasa

1.

FIGYELMEZTETES

Megdontott keszulekek elcsuszasa!

Cstontóres /zúozádisrutiések
Bítosisfta a keszülekekêct elcsuszás ell.

Emelie fel elol a keszuleket.

1. Távolitsa el az aljáról csavarokat (1).

1. Engedje la keszüléket.

Javitás

4.1. Távolitsa el csavarokat (1).

1. Tolja a felsö burkolatot a keszülék hatso része felé (2).
2. Felemelve (3) tavolitsa el a felso burkolatot.

5.1. Távolítsa el acsavarokat (1).

1. Lazitsa meg a rogzitolemeket (2, 3).

1. Távolitsa el a cezérolpanelt.

7.

VIGYAZAT

Leeso alkatrzesek verzélye a kioldott csavarok miatt! Leeso alkatrzesek miatti sérlés.

Biztositsa az alkatreszt leeses elln.

Javitás

FIGYELEMI

Leeső alkatrészek veszélye a kioldott csavarok miatt!

A keszülk többi részeinek vagy az ügyfél lakasanak (pl. padlo) karo-sodásá.

Biztositsa az alkatreszt leeses elln.

Tavolitsa el csavearokat az elejerol, haladjon alulrol felfelé (2, 3).

1. Távolítsa el az elülsö panelt.

3.11.2 Az elulso panel telepitese

Az elhelyezest forditott sorrendben végEZe.
