NAVODILA ZA UPORABO WM6HXKO1DN SIEMENS

3.11.1 Uklanjanje prednje ploce

1.

Podignite uredaj's prednje strane.

1. Uklonite vijke s donje strane (1).

1. Spustite uredaj.

Popravak

1.2.1 Urovne nebezpečenstva

Nadvihnite spotrebič v prednej Časti.

3.1.1 Odstranjevanje delovne povrsine 426
3.1.2 Namestitev delovne povrsine 426

3.2.1 Odstranjevanie plošće za vence 427
3.2.2 Namestitev plošće za vence 427

3.3 Zamenjava predalicka za detergent.. 428

3.3.1 Odstranjevanje predalicka za detergent 428
3.3.2 Namestitev predalcka za detergent 428

3.4 Zamenjava rocaja predalcka za detergent 429

3.4.1 Odstranjevanje rocaja predalcka za detergent 429
3.4.2 Namestitev rocaja predalcka za detergent 429

3.5 Zamenjava vrat 430

3.5.1 Odstranjevanje vrat 430
3.5.2 Namestitey vrat. 430

3.6 Zamenjavakomponentvrat 431

3.6.1 Odstranjevanje component vrat 431
3.6.2 Namestitev component vrat 431

3.7 Zamenjavatesnilavarat 432

3.7.1 Odstranjevanje tesnila vrat 432
3.7.2 Namestitev tesnila vrat 435

3.8 Zamenjava varovala vrat 436

3.8.1 Odstranjevanje varovala vrat 436
3.8.2 Namestitev varovala vrat 437

3.9 Zamenjava luči bobna 438

3.9.1 Odstranjeyanie luci bobna 438
3.9.2 Namestitev luci bobna 438

3.10 ZamenjavaPokrova crpalke 439

3.10.1 OdstranjevanjePokrova crpalke 439
3.10.2 NamestitevPokrova crpalke 439

3.11 Zamenjava sprednje plošće 440

3.11.1 Odstranjevanje sprednje plošće 440
3.11.2 Namestitev sprednje plošće 442

V zvezi tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnorocem popravilu aparatov skladno z veljavno direktivo glede okoljsko primeme zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati dolocene rezervne dele, vkljucno z opozorili in tveganji.

Če imate kaksna vprasnja, se obmite na naso servisno sluzbo. Za škodo bomo odgovorni le, Če ste namige za popravila upostevali pravlino.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopne opozoril so sestavljene iz simbola in signalne besede. Signalna beseda ozna-cuje stopnjo nevamosti.

Stopna opozorila Pomen
NEVARNOST	Neuostoceanje opozorilnega sporocila bo povzročilo smrt ali hude poškodbe.
OPOZORILO	Neuostoceanje opozorilnega sporocila lahko povzroči smrt ali hude poškodbe.
PREVIDNO	Neuostoceanje opozorilnega sporocila lahko povzroči manjše poškodbe.
POZORI	Neuostoceanje opozorilnega sporocila lahko povzroči škodo na lastnini.

Preglednica 1: Stopje nevamosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vsti nevarosti. V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
!	Sprošno opozorilno sporočilo
1	Nevarnost zaradi elektrICIne napetosti
	Nevarnost eksplozije
	Nevarnost ureznin
	Nevarnost zmečkanin

V zvezi s tem dokumentom

Simbol za nevarnost Pomen
	Nevarnost zaradi vročih površin
	Nevarnost zaradi močnega magnetega polja
	Nevarnost zaradi neionizirajućega seva-nja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktur opozoril

Opozorila v tem Dokumentu imajo standardiziran videz in standardizirano strukturo.

V naslednjem primeru je prikazano opozorilo, ki opozjarja pred elektricn im udarom za radi delov pod napetostjo. Naveden je ukrep za preprecevanje nevarmosti.

1.2.4 Splošni symboli

V tem Dokumentu so uporabljeni naslednji spošni simboli:

Splošni simbol Pomen
i	Identifikacija posebnega nasveta (besedi- lo in/ali silka)
f	Identifikacija preprostega nasveta (samo besedilo)
	Identifikacija povezave na video vadnico

Orodja in pripomočki

Oznaka Podrobnosti Slike
Pomožno orodje [15000155]	Orodje za rahljanje plastičnih delov	JUILL
Izvjauč Torx T20 z izvirtno [00340764]	100 mm, za vijake z varmostnim zatičem	●●●
Momentni ključ [15000441]	Momentni ključ 20-100 Nm
Plošćati zvjauč [00340854]	Steblo 3,5 mm x 0,6 mm x 100 mm, zašćtna izolacija 1000 V AC	●●●●
Plošćati zvjauč [00340855]	Steblo 5,5 mm x 1,0 mm x 125 mm, zašćtna izolacija 1000 V AC	●●●●●
Iglicižaste klesće, za-krivljene [00341269]	Dolžina 200 mm	●●●●●
Klësće za boćno re-zanje [00342182]	Dolžina: 200 mm	●●●●●

Oznaka Podrobnosti Slike
Kombinirani ključ [00340811]	Velikost ključa 10°mm, M6
Combination wrench [00340814]	Velikost ključa 13°mm, M8
Kombinirani ključ [00340817]	Velikost ključa 17 mm, M10
Kombinirani ključ [15000459]	Velikost ključa 16°mm, M10

Popravilo

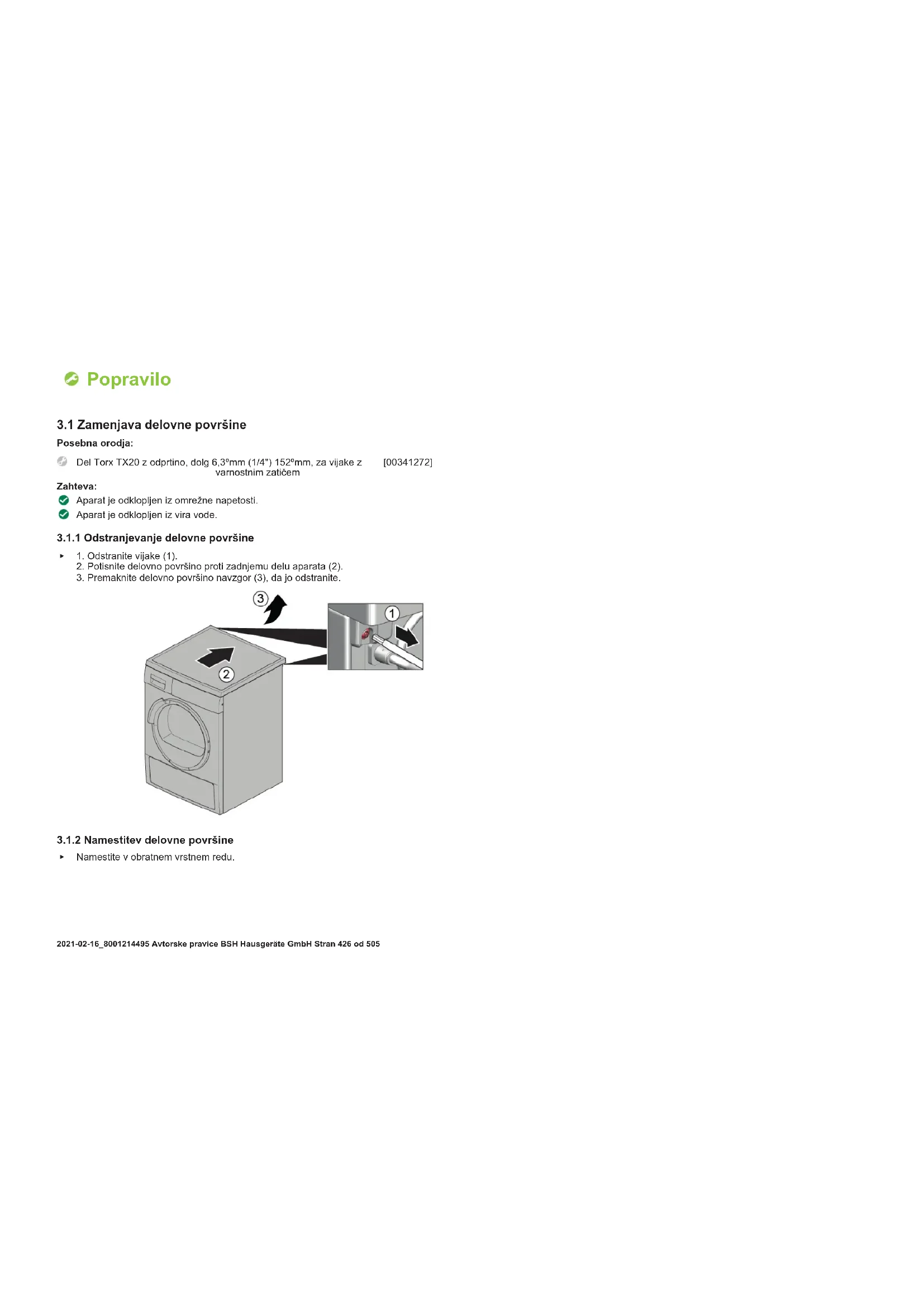

3.1 Zamenjava delovne povrsine

Posebna orodja:

Del Torx TX20 z odprtino, dolg 6,3mm (1/4") 152mm, za vijake z [00341272] vamostnim zaticem

Zahteva:

Aparat je odklopljen iz omrežne napetosti.
Aparat je odklopljen iz vira vode.

3.1.1 Odstranjevante delovne povrsine

1. Odstranite vijake (1).
2. Potisnite delovno povrsino proti zadnjemu delu aparata (2).
3. Premaknite delovno povrsino navzgor (3), da jo odstranite.

3.1.2 Namestitev delovne povrsine

• Namestite v obratnem vrstnem redu.

Popravilo

Zdrs nagnjenih aparatov!

Zlomi kosti/zmeckanine

Aparate zašcitite pred zdrsavanjem.

PREVIDNO

Nevarost padajocih delov zaradi zrahljanih vijakov!
Poskodbe zaradi padajocih delov.

Komponento zašcitite pred padcem.

POZORI

Nevamost padajocih delov zaradi zrahljanish vijakov! Skoda na drugil delhi aparata ali pri uporabniku doma.

• Komponento zašilite pred padcem.

Zahteva:

Aparat je odklopjen iz omreznepapotosti.
Aparat je odklopljen iz vira vode.
Delovna povrsina je bila odstranjena.426
Predalck za detergent je bil odstranjen. 428

3.2.1 Odstranjevanje plošće za vence

1. 1. Odstranite vijake (1).

2. Sprostite drzalne elemente (2, 3).

1. Sprosite vtici prikjucek kmilne enote.
2. Odstranite plosco za vence.

3.2.2 Namestitev plošće za vence

• Namestite v obrtnem vrstnem redu.

Popravilo

3.3 Zamenjava predalcka za detergent

Zahteva:

Aparat je odklopjen iz omrežne napetosti.
Aparat je odklopljen iz vira vode.

3.3.1 Odstranjevanje predalčka za detergent

1. Izvlecite predalcek za detergent.
2. 1.Vstavek (1) potisnite navzdol. 2.Odstranite predalcek za detergen

3.3.2 Namestitev predalcka za detergent

• Namestite v obratnem vrstnem redu.

Popravilo

3.4 Zamenjava rocaja predalcka za detergent

Zahteva:

Aparat je odklopjen iz omrežne napetosti.
Aparat je odklopljen iz vira vode.
Predalcek za detergent ie bil odstranjen. 428

3.4.1 Odstranjevanje rocaja predalcka za detergent

1. Sprostit de drzalne elemente.

1. Odstranite ročaj predalčka za detergent.

3.4.2 Namestitev ročaja predalčka za detergent

• Namestite v obratnem vrstnem redu.

Popravilo

3.5 Zamenjava vrat

Odstranite vijake (1).

PREVIDNO

Odpritoeobmoje tecajal

Zmeckanine/zagozdtiev prstov

Aparat je odklopijen iz omreznapetosti.
Aparat je odklopjen iz vira vode.
Vrata so odprta.

3.5.1 Odstranjevanje vrat

1.

Nevaroust padajocih delov zaradi zrahljanih vijakov!

Skoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.
Komponento zašcitite pred padcem.

PREVIDNO

Nevarnost padajocih deloy zaradi zrahljanih vijakov!

Poskodbe zaradi padajocih delov
- Komponento zašcitite pred padcem.

1. Odstranite vrata v smeri navzgor.

3.5.2 Namestitev vrat

• Namestite v obrtnem vrstnem redu.

Popravilo

3.6 Zamenjava component vrat

PREVIDNO

Odprite obmoje tecajl

Zmeckanine/zagozditev prstov
Ne segaje v obmoje tecajev.
Uporablajte zaicitne rokavice.

Zahteva:

Aparat je odklopljen iz omreznene napetosti.
Aparat je odklopljen iz vira vode.
Vrata so bila odstranjena.430

3.6.1 Odstranjevanje component vrat

Vrata razstavite od zunanje proti notranji strani.

3.6.2 Namestitev component vrat

• Namestite v obratnem vrstnem redu.

Popravilo

3.7 Zamenjava tesnila vrat

PREVIDNO

Ostri robovi ohisjal

Ureznine

Uporabljaite zašcitne rokavice.

PREVIDNO

Nevarnost padajocih delov zaradi zrahljanih vijakov!

Poskodbe zaradi padajocih delov.

• Komponento zašitite pred pacdem.

POZOR!

Nevarnost padajocih delov zaradi zrahljanih vijakov!

Skoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

• Komponento zašilite pred padcem.

Zahteva:

Aparat je odklopljen iz omrežne napetosti.
Aparat je odklopljen iz vira vode.
Predalcek za detergent ie bil odstranjen. 428
Vrata so bila odstranjena.430
Pokrov crpalke je bil odstranjen. 439

3.7.1 Odstranjevanje tesnila vrat

1.

A OPOZORILO

Zdrs nagnjenih aparatov!
omi kosti/zmeckanine
Aparate zašcitite pred zdrsavanjem.

Dvignite sprednji del aparata.

1. Sprosite vijake na dnu sprende plošće (1).

1. Spustite aparat.

Popravilo

1. Odstranite vijake na območju Čpalke (2). 5. 1. Sprostile vijake na hrbtni strani aparata (1).

1. Odstranite delovno povrsino (2, 3).

2021-02-16_8001214495 Avtorske pravice BSH Hausgeräte GmbH Stran 433 od 505

Popravilo

6.1.Odstranite vijake (1).

1. Sposti drzalne elemente ploso za vence (2, 3)
2. Sposti vijake na ohišju razdeljevalniki.

1. Odstranite plosco za vence.

2. Odstranite drzalo lucke bobna na vrhu.

POZORI

Tveganje poskodb povrsine!

ovrsina aparata se lahko ob uporabi napacnih orodij poskoduje.

Za zamenjavo obroca napenjalnika uporablajte le plasticna orodja.

S plastichnim orodjem odstranite obroč napenjalnika s tesnila.

1. Sproslite tesnilo vrat s sprednje plošče.

2. Sprostite priključek kabla z varovala vrat.

Popravilo

1. Sprostite vijake na vrhu sprende plošće (3).

1. Odstranite sprednjo ploščo.

2. Sprostite vse prikjučke cevi.

1. Odstranite tesnilo vrat.

3.7.2 Namestitev tesnila vrat

OPOZORILO

Nevarnost padajocih delov zaradi nepravilne namestitve!

Poskodba ali skoda na aparatu.

Zategnite obroć napenjalnika tesnila vrat z zateznim momentom 3,4 Nm.

• Namestite v obrtnem vrstnem redu.

Popravilo

3.8 Zamenjava varovala vrat

Kot proizvajalec moramo potrošnikom zagotoviti nadomestno varovalo vrat vklj, z navodili za uporabo v skladu d ze direktivo (EU) 2019/2023. Vendar Želimo izpostaviti, da je po zamenjavi varovala vrat potreben preizkus elektrohne维奇 narnosti s strani kvalificirana nega elektrárca, preden zaşnete v uporabo naprave. Ta oseba mora biti preverljivo kvalificirana v skladu z zakoni, predpisin standardi, ki veljajo za posamezno državo.

Zahteva:

Aparat je odklopljen iz omreze napelosti.
Aparat je odklopljen iz vira vode.

Aparat je prosto dostopen.
Delovna povrsina je bila odstranjena. 426
Plošca za vence je bila odstranjena.
Vrata so bila odstranjena.430
Obroč napenjalnika je bil odstranjen.
Spredna ploścja bila odstranjena.
Tesnilo vrat je bilo odstranjeno.

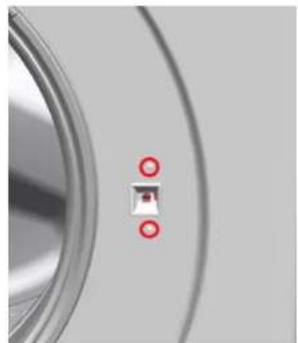

3.8.1 Odstranjevanje varovala vrat

1. Odklopite vtic varovala vrat.
2. Sprostite varovalo vrat.

1. Odstranite varovalo vrat.

Popravilo

3.8.2 Namestitev varovala vrat

• Nastestite v obratnem vrstnem redu.

2021-02-16 8001214495 Avtorske pravice BSH Hausgeräte GmbH Stran 437 od 505

Popravilo

3.9 Zamenjava luci bobna

PREVIDNO

Ostri robovi ohisjal

Jureznine

Uporabljaite zašcitne rokavice.

A OPOZORILO

Zdrs nagnjenih aparatov!

Zlomi kosli/zmečkanine

Aparate zašcitite pred zdrsavanjem.

PREVIDNO

Nevarnost padajocih delov zaradi zrahljanih vijakov!

skodbe zaradi padajocih delov.

• Komponento zaščitite pred padcem.

POZORI

Nevarnost padajocih delov zaradi zrahljanih vijakov!

Skoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

• Komponento zašilite pred padcem.

Zahteva:

Aparat je odklopljen iz omrežne napetosti.
Aparat je odklopjen iz vira vode.
Aparat je prosto dostopen.
Delovna povrsina je bila odstranjena.426
Predalcek za detergent ie bil odstranjen.428
Plośca za vence je bila odstranjena.

3.9.1 Odstranjevanje luči bobna

1. Izvlecite drzalo luci bobna iz aparata.
2. Odklopite elektriche prikljucke.
3. Odstranite luč bobna z držala luči bobna.

3.9.2 Namestitev luci bobna

• Namestite v obrathem vrstnem redu.

Popravilo

3.10 ZamenjavaPokrova crpalke

Zahteva:

Aparat je odklopljen iz omreze napetosti.
Aparat je odklopljen iz vira vode.

3.10.1 OdstranjevanjePokrova crpalke

1. OdpritekPokrov crpalke.

1. OdstranitePokrovcrpalke.

3.10.2 Namestitev povkrova Črpalke

• Namestite v obrnem vrstnem redu.

Popravilo

3.11 Zamenjava sprednje plošće

PREVIDNO

Ostri robovi ohisjal

Uporabljaite zašcitne rokavice.

Zahteva:

Aparat je odklopjen iz omreznepaposti.
Aparat je odklopljen iz vira vode.
Predalck za detergent je bil odstranjen.428
Vrata so bila odstranjena. 430
Tesnilo vrat je bilo odstranjeno.
Pokrov crpalke je bil odstranjen.439

3.11.1 Odstranjevanje sprende plošće

1.

A OPOZORILO

Zdrs nagnenih aparatov!

Zlomi kosti/zmeckanine

Aparate zašcitite pred zdrsvanjem

Dvignite sprednji del aparata.

1. Odstranite vijake na dnu (1).

1. Spustite aparat.

Popravilo

1. Potisnite delovno povrsino proti zadnjemu delu aparata (2).
2. Premaknite delovno povrsino navzgor (3), da jo odstranite.

5.1. Odstranite vijake (1).

1. Sprostite drzalne elemente (2, 3).

1. Odstranite plosco za vence.

7.

PREVIDNO

Nevostnad padajoch delov zaradi zrahljanih vijakov!
Poskodbe zaradi padajoch delov.

Komponento zašcitite pred padcem.

Popravilo

POZOR!

Nevamnost padajoch delov zaradi zrahljanih vijakov! Skoda na drugih delih aparata ali pri uporabniku doma, npr. na teh. Komponento zacitite pred padcem.

Odstranite vijake na sprednji strani, pri cemer zacnite od spodaj proti vrhu (2, 3).

1. Odstranite sprednjo plosco.

3.11.2 Namestitev sprende plošće

• Namestite v obrnem vrstnem redu.

2021-02-16 8001214495 Avtorske pravice BSH Hausgeräte GmbH Stran 442 od 505
