KULLANIM KILAVUZU WM6HXKO1DN SIEMENS

Onarim ipuçları -Çamaşır makinesi

1 Bu dokumen hakkinda 486

1.1 Onemli bilgi 486

1.1.1 Amaci 486
1.2 Sembollerinin aciiklamasi 486
1.2.1 Tehlike kademeleri 486
1.2.2 Tehlike sembolleri 486
1.2.3 Ikaz bilgilerinin yapisi 487
1.2.4 Genel semboller 487

Ekipman ve yardim 488

Onarim 489

3.1 Ust tablanin degistirilmesi 489

3.1.1 Üst tablanin dokulmesi 489
3.1.2 Ost tablanin monte edilmesi 489

3.2Gosterge panelin degistirlimesi 490

3.2.1 Gosterge panelinin sokulmesi 490
3.2.2 Gosterge panelin takilmasi 490

3.3 Deterjan bolmesinin degistirilmesi 491

3.3.1 Deterjan bolmesinin sokulmesi 491
3.3.2 Deterjan bolmesinin takilmasi 491

3.4 Deterjan bolmesi tutamaiginin degistirmesi 492

3.4.1 Deterjan bolmesi tutamaginin sokulmesi 492
3.4.2 Deterjan bolmesi tutamaiginin takilmasi 492

3.5 Kapinin degistirlmesi 493

3.5.1 Kapinin sokulmesi 493
3.5.2 Kapinin takilmasi 493

3.6 Kapi bileşenlerinin degistirilmesi 494

3.6.1 Kapi bilegenlerinin sokulmesi 494
3.6.2 Kapi bilgesenlerinin takilmasi 494

3.7 Kapi contasinin degistirilmesi 495

3.7.1 Kapi contasinin sokiulmesi 495
3.7.2 Kapi contasin takilmasi 498

3.8 Kapi kilidinin degistirilmesi 499

3.8.1 Kapikilidinin sokulmesi 499
3.8.2 Kapi kilidinin monte edilmesi 500

3.9 Tambur lambasinin degistirilmesi 501

3.9.1 Tambur lambasinin sikulmesi 501
3.9.2 Tambur lambasinin takilmasi 501

3.10Pompa kapaigin din degistirmesi 502

3.10.1Pompa kapaginin sokulmesi 502
3.10.2 Pompa kapaginin takilmasi 502

3.11 On panelin degisimi 503

3.11.1 On panelin sokulmesi 503
3.11.2 On sacin takilmasi 505

Bu doküman hakkinda

1.1 Onemli bilgi

1.1.1 Amaci

Bu onarim ipuclari, tukticinin cihazlar, geerli eko-tasarim yonetmeligine gore

(03/2021 itibariyla) kendi bsina onarmasi icin destek sunar.

ipuçlari, tanimlanmīs yedek parçalarin{nasil degiştinilmesi gerektigine dair bilgiler, uyarlar ve soz konusu riskleri icérir.

Sorulariniz varsa, luften yetkili servisimize irtbata gezin. Yalnizca onarim ipuclarina gerekti gibi uyuldugu takdirde hasarlar icin sorumluluk ustleniriz.

1.2 Sembollerinin açıklaması

1.2.1 Tehlike kademeleri

Tehlike kademeleri bir sembolden ve bir sinyal kelimesinden olusur. Sinyal kelimesitehlikenin siddetini ve onemini tanimlar.

Tablo 1: Tehlike kademeleri

Tehlike kademesi Anlami
TEHLIKE	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olur.
UYARI	İkaz bilgisinin dikkate alinmaması olüme veya ağır yaralanmaları sebep olabilir.
DIKKAT	İkaz bilgisinin dikkate alinmaması haffı yaralanmaları sebep olabilir.
DIKKAT!	İkaz bilgisinin dikkate alinmaması maddi hasarlarin oluzmasina sebep olabilir.

1.2.2 Tehlike sembolleri

Tehlike sembolleri, tehlike turu hakkinda bilgi veren anlamli resimsel gosterimlerdir. Bu dokumanda asagidaki tehlike sembolleri kullanimistr:

Tehlike sembolü Anlamı
!	Genel ikaz bilgisi
1	Elektrik geriliminden kaynaklanan tehlike
	Pallamadan kaynaklanan tehlike
	Kesmeden dolayi yaralanma tehlikesi
	Sık,isip ezilmeden dolayi yaralanma tehlikesi

Budoküman hakkinda

Tehlike sembolü Anlamı
	Sıçak:yüeylerden kaynaklanan tehlike
	Güçlü elektrromanyetik alan tehlikesi
	Iyonizasyon olmayan,isinlardan kaynaklanan tehlike

Table 2: Tehlike sembollerii

1.2.3 Ikaz bilgilerinin yapisi

Bu dokumandaki ikaz bilgilerinin standart olarak gorunusu ve yapisi ayindir.

Asagidaki omeke, geril litem parcalar nedeniyle olugabilecek elektrik carpmasi tehlikesi hakkinda uyanda bulunan bir ikaz bilgis iogsterilmisir. Tehlkeyi onlemek icin alnmasi gereken onlenler beirlilmisir.

1.2.4 Genel semboller

Bu dokumanda asagidaki genel semboller kullanimistir:

Genel SYMBOL Anlamı
1	Özel ipucu,isareti (metin ve/veya grafik)
2	Basilipucu,isareti (yalınizca metin)
3	Video linki,isareti

Genel sembol Anlamı
	Gerekli araqlar,isareti
	Ön kosulları,isareti
	Kosul,isareti( olursa .... olur)
	Sonuc,isareti
[Baslat]Tuş veya[düzme,isareti
[00123456]Malzeme numarası,isareti
Durum Gösterilen Türkiye / ekran,isareti (cihaz ekranindaki)

Tablo 3: Genel semboller

Ekipman veyardim

Tanimlama Detaylar Görtüntüler
Sabitlme peçasi [15000155]	Plastik parçalarin gezşetilmesi ilen alet
Delik boşlukdu Torx T20 tornavida [00340764]	100 mm, emniyet pimli vidar icin
Tork anahtari [15000441]	Tork anahtari 20 - 100 Nm
Düz tornavida [00340854]	Biçak 3,5 mm x 0,6 mm x 100 mm, Koruyucu lizasyon 1000 V AC
Düz tornavida [00340855]	Biçak 5,5 mm x 1,0 mm x 125 mm, Koruyucu lizasyon 1000 V AC
Kargaburun pense,agicl iğüzli [00341269]	Uzunluk 200 mm
Yan keski [00342182]	Uzunluk: 200 mm

Tanimlama Detaylar Görtüller
Kombine Anahtar [00340811]	Anahtar boyutu 10°mm, M6
Combination wrench [00340814]	Anahtar boyutu 13°mm, M8
Kombine Anahtar [00340817]	Anahtar boyutu 17 mm, M10
Kombine Anahtar [15000459]	Anahtar boyutu 16°mm, M10

Onarim

3.1 Üst tablanin degişificantimesi

Özel yardımcı ekipman:

Torx Bit TX20 delikli, uzun 6.3^ (1/4") 152°mm, emniyet pimli vidalar icin [00341272]

Ön kopul:

Cihazin fiqi qekilir.
Cihaz, su beslemsinden ayrlir.

3.1.1 Üst tablanin sökülmesi

1. Vidalari sokun (1).
2. Ust tablayi cihazin arkasina dokru itin (2).
3. Üst tablayi sökmek icin yukariya dogru hareket ettinir (3).

3.1.2 Üst tablanın monte edilmesi

Ters sira ile monte edin.

Onarim

3.2 Gösterge panelin degistirilmesi

Onkopul:

Cihazin fisi gekilir.
Cihaz, su beslemsinden aynir.
Calisma plakasi dokulmus. 489
Deterian bolmesi sakuldu. 491

3.2.1 Gösterge panelin sökülmesi

1. 1. Vidalari sokun (1).

2. Tirnaklar (2, 3) serbest birakin.

1. Kontrol unitesinin fis kontagini serbest birakin
2. Gösterge panelini dokun.

3.2.2 Gösterge panelin takilmasi

Ters sira ile monte edin.

Onarim

3.3 Deterjan bolmesinin degistirilmesis

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden aynilr.

3.3.1 Deterjan bolmesinin dokulmesi

1. Deterjan bolmesini disari cekin.
   2.1.Ek parcanin uzerine bastirn (1).

2. Deterjan bolmesini sakun (2).

3.3.2 Deterjan bolmesinin takilmasi

Ters sira ile monte edin.

Onarim

3.4 Deterjan bolmesi tutamaigin degistirilmesi

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrilir.
Deterjan bolmesi sakuldu. 491

3.4.1 Deterjan bolmesi tutamaginin sukulmesi

1. Timaklari serbest birakin.

1. Deterjan bolmesi tutamağıni dokun.

3.4.2 Deterjan bolmesi tutamaginin takilmasi

Ters sira ile monte edin.

Onarim

3.5 Kapinin degistirilmesi

DIKKAT

Açik mentese bolgesil

Parmaklarin ezilmesi / sikismasi
Menteşebolgesine elinizi dokmayin.
Koruyuc eldiven kullanilmalidir.

Onkopul:

Cihazin fişçekilir.
Cihaz, su beslemsinden aynilr.
Kapi aqik.

DIIKKATI Vidalarin geşetilmesi nedeniyle parçalarin dusme tehlikesit Cihazin diger parçalarinda veya musterinin evinde (orn. zemin) hasarlar.

Bilesenleri dusmeye karı emniyete alin.

DIKKAT

Vidalarin gevsetilmesi nedeniyle parcalarin du sm tehlikes!

Dusen parcalar nedeniyle yaralanma.
Bilesenleri dusmeye karı emniyete alin.

Vidalani sokun (1).

1. Kapiyi yukariya dokru sokun.

Ters sira ile monte edin.

Onarim

3.6 Kapi bilgesenlerinin degistirilmesi

A DIKKAT

Açk menteşebolgesi!

Parmaklarin ezilmesi / sikismasi
Menteşebolgesine elinizi dokmayin.
Koruyucu eldiven kullanilmalidir.

On kopul:

Cihazin fişi seksilir.
Cihaz, su beslemsinden ayrilir.
Kapikaldinldi. 493

3.6.1 Kapi bilegenlerinin sakulmesi

Kapiyi di tana ige sokun.

3.6.2 Kapi bileşenlerinin takilmasi

Ters sira ile monte edin.

Onarim

3.7 Kapi contasinin degistirilmesi

DIKKAT

Keskin govde kenarlan!

Kesik yaralanmaları

Koruyuc eldiven kullanimaldir.

A DIKKAT

Vidalarin gevsetilmesi nedeniyle parcalarin duyme tehlikesi!

Dusen parcalar nedeniyle yaralanma.

Bilesenleri dusmeye karsi emniyete aln.

DIKKAT!

Vidalarin gevsetilmesi nedeniyle parcalarin duismehlikesi!

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar.

Bileşenleri yüzmeye karsı emniyete alin.

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden aynilr.
Deterian bolmesi sokiuldu-491
Kapikaldinldt.→493
Pompa kapagi sokiuldu. 502

3.7.1 Kapi contasin sukulmesi

1.

UYARI

Egilmi cihazlarin kaymasi!
Kemik kirlmalar / carpma sonucu yaralanmalar
Cihazlar kaymaya karsi emniyete alin.

Cihazi onden kaldirin.

1. On panelin allundaki vidalari gevsetin (1).

3.Cihazi indirin.

Onarim

1. Pompa bolgesindeki vidalari dokun (2). 5. 1. Cihazin arkasindaki vidalari gevsetin (1).

1. Ust tablayikarin (2, 3).

Onarim

6.1. Vidalari sokun (1).

1. Gösterge panelinim tirmaklarini serbest birakin (2, 3).
2. Deterjen kabi muhafazasinvi vidalarinvi gezetvin.

1. Gösterge panelini sökun.

2. Ost tarafaki tambur lambasi tutucusunu dokun.

DIKKATI

Yüzeyln hasar görme tehlikesi!

anlis alelerin kullanilmasi sonucu cihazin yüzeyi czilebilir.

Gergi halkasini degistimek icin sadece plastik aletler kullanin.

Gergi halkasini plastik bir aletle contadan sokun.

1. Kapi contasini on panelden gikartin.

2. Kablo konnektorunu kapi kilidinden sikartin.

Onarim

1. On panelin ustindeki vidalari gevsetin (3).

1. On paneli sokunuz.

2. Tum hortum baglantilarini ayirin.

1. Kapi contasin sokun.

3.7.2 Kapi contasinin takilmasi

UYARI

Yanlis montaj nedeniyle parcalarin duismesi tehlikesi!

Yaralanma veya cihaz hasari.

▶ Koruyucu kapak contasinin germe halkasini 3,4 Nm ile sikin.

Ters sira ile monte edin.

Onarim

3.8 Kapi kilidinin degistirilmesi

(AB) 2019/2023 Düzenlemesi uyanica, tuketicile onarim talimatleri ile bilirke yedek bir kapi bilidinin saglanmasi uretic olarik bezim yukumluligumuzdur. Bununla bilirke, bir kapi kilidi degisi sonrasinda chaz calizilmiranad once kalifiyebir elektrik uzmantri tarafindan mutlaka bir elektoreknik guvenlik testinin gerekleştlimes gerektigi ne vurgulamak isteriz. Bu kisin ülke ozygu alarak, Düzenlemeler ve standartlar kapsamindaki hukumlerrin gerektildigi nitelakiere sahip olduğ dogrulanabil olmairdir.

Gerilim ileten parcalar nedeniyle elektrik carpmasi tehlikes!!

Onarim duzgün yapilmaması nedeniyle elektrik carpması sonucu hayati tehike

Elektrik parallegarin onarimi kalifiye bir elektrik uzmani tarafindan gerekteklirilmidelir.
Onarim sonrasinda VDE 0701 veva uikeye öz delüdenlemeler uyanirica bir güvenlik testi erfolgelestrilmedel.

Keskin govde kenarlan!

Kesik yaralanmaları

Koruyucu eldiven kullanilmalidir.

Egilmis cihazlarin kaymasi!

Kemik kini malar / carma sonucu yaralanmalar

Cihazlari kaymaya karst emniyete alin.

Vidalarin gevsetilmesi nedeniyle parcalarin duşme tehlikesi!

Dusen parcalar nedeniyle yaralanma.

Bileşenleri dʒmeye karsi emniyete aln.

Vidalarin gevsetilmesi nedeniyle parcalarin duşme tehlikesi!

Cihazin diger parcalarinda veya musterinin evinde (orn. zemin) hasarlar.

Bileşenleri dusmeye karsi emniyete alin.

On kopul:

Cihazin fisi gekilir.

Cihaz, su beslemsinden aynir.
Cihaza serbest erisim mumkun.
Calisma plakasi dokulmus. 489
Gösterge paneli söküldu
Kapi kaldirildi.493
Geri halkasi sokuldu.
On sac sokulmus olmail.
Kapi contasi sikuldu.

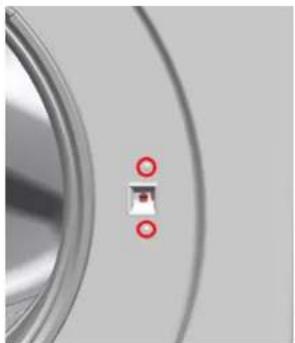

3.8.1 Kapi kilidinin dokulmesi

1. Kapi kilidi fisini ayirin.
2. Kapi kilidini serbest birakin.

3. Kapi kilidini dokun.

Onarim

3.8.2 Kapi kilidinin monte edilmesi

Ters sira ile monte edin.

Koruyucu eldiven kullanilmaldir.

Onkopul:

Cihazin fisi gekilir.
Cihaz, su beslemsinden aynir.
Cihaza serbest erisim mumkun.
Calisma plakasi dokulmues-489
Deterian bolmesi sakuldu. 491
Gösterge paneli söküldu.

3.9.1 Tambur lambasinin dokulmesi

1. Tambur lambasi tutucusunu cihazdan disari cekin.
2. Elektrik baglantisin iakun
3. Tambur lambasini tambur lambasi tutucusundan sokun.

3.9.2 Tambur lambasin takilmasi

Ters sira ile monte edin.

Onarim

3.10 Pompa kapaiginin degistirilmesi

Onkopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden ayrilir.

3.10.1 Pompa kapaginin sukulmesi

1. Pompa kapaçini acin.

1. Pompa kapagini dokun.

3.10.2 Pompa kapağınin takilmasi

Tersiraile montedin.

Onarim

3.11 On panelin degisimi

On kopul:

Cihazin fisi kekilir.
Cihaz, su beslemsinden aunir.
Deterjan bolmesi sokiuldu, 491
Kapikaldinldi.→493
Kapi contasi sikuldu.
Pompa kapagi sökuldu.→502

3.11.1 On panelin dokulmesi

1.

Cihazi onden kaldirin.

1. Alt tarafakti vidalaris sikun (1).

3.Cihazi indirin.

Onarim

4.1. Vidalari sokun (1).

1. Ust tablayi cihazin arkasina dokru itin (2).
2. Ust tablayi sokmek icin yukariya dogru hareket ettin (3).

5.1. Vidalari sokun (1).

1. Tirnaklari (2, 3) serbest birakin.

1. Gösterge panelini sökun.

7.

DIIKKAT

Vidalarin gesetilmesi nedeniyle parcalarin duyme tehlikesi! Düsen parcalar nedeniyile yaralanma.

Bilesenleri dusmeye karsi emniyete alin.

Onarim

Vidalarin gesetilmesi nedeniyle parcalarin du me tehlikesi Cihazin diger parcalarinda vya musterin evinde (om. zemin) hasarlar. Bilesenleri du smeye karsi emniye alin.

On tarafaki vidalari, alltan ust dogru sikun (2, 3).

1. On panelisokunuz.

3.11.2 On sacin takilmasi

Ters sira ile monte edin.
