CEHOPK60XE - Beépíthető sütő CANDY - Ingyenes használati útmutató
Találja meg az eszköz kézikönyvét ingyenesen CEHOPK60XE CANDY PDF formátumban.
| Terméktípus | Beépíthető sütő |
| Márka | Candy |
| Modell | CEHOPK60XE |
| Méretek (Sz × Ma × Mé) | Kb. 595 × 595 × 550 mm |
| Nettó tömeg | Kb. 35 kg |
| Tápfeszültség | 220-240 V ~ 50/60 Hz |
| Teljesítmény | Beállítástól függően változó (max. 7,2 kW) |
| Energiaosztály | A |
| Űrtartalom | 70 L |
| Fő funkciók | Hagyományos sütés, légkeverés, grill, pulzáló hő |
| Vezérlés típusa | Érintőképernyő |
| Gyermekbiztonság | Igen (gombzár) |
| Időzítő | Igen, programozható 99 percig |
| Kijelző | Digitális kijelző |
| Tisztítás és karbantartás | Tisztítás kerámiaüveghez készült termékekkel |
| Felületkezelés | Kerámiaüveg |
| Szín | Fekete |
| Javíthatóság | Pótalkatrészek elérhetők az ügyfélszolgálaton keresztül |
| Garancia | 2 év |
Gyakran ismételt kérdések - CEHOPK60XE CANDY
Felhasználói kérdések a következőről CEHOPK60XE CANDY
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Beépíthető sütő PDF formátumban ingyenesen! Találja meg kézikönyvét CEHOPK60XE - CANDY és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. CEHOPK60XE márka CANDY.
HASZNÁLATI ÚTMUTATÓ CEHOPK60XE CANDY
BIZTONSÁGI UTASÍTÁSOK. 44 1. Általános figyelmeztetések 45 2. Környezetvédelem 45 3. Beszerelés 45 4. Elektromos csatlakozás 46 5. A főzőlapon használt edényekkel kapcsolatos javaslatok 48 6. Használat 48 7. Tisztítás és karbantartás 50 8. Hibaelhárítás 50 9. Értékesítést követő szolgáltatás 51
TARTALOMJEGYZÉK

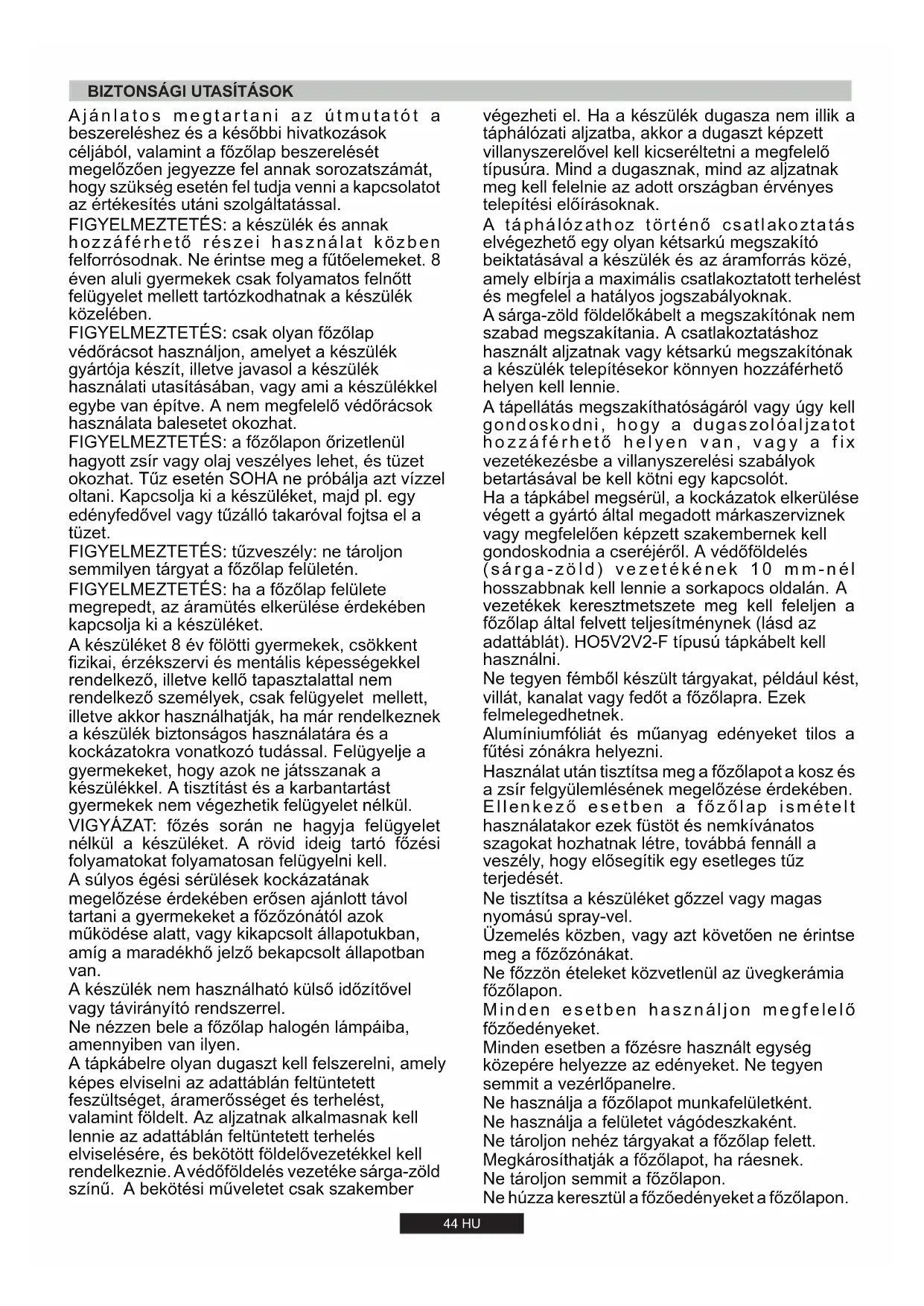

BIZTONSÁGI UTASÍTÁSOK ....52
Ajánlatos megtartani az útmutatót a beszereléshez és a későbbi hivatkozások céljából, valamint a főzőlap beszerelését megelőzően jegyezze fel annak sorozatszámát, hogy szükség esetén fel tudja venni a kapcsolatot az értékesítés utáni szolgáltatással.
FIGYELMEZTETÉS: a készülék és annak hozzáférhető részei használat közben felforrósodnak. Ne érintse meg a fűtőelemeket. 8 éven aluli gyermekek csak folyamatos felnőtt felügyelet mellett tartózkodhatnak a készülék közelében.
FIGYELMEZTETÉS: Csak olyan főzőlap védőrácsot használjon, amelyet a készülék gyártója készít, illetve javasol a készülék használati utasításában, vagy ami a készülékkel egybe van építve. A nem megfelelő védőrácsok használata balesetet okozhat.
FIGYELMEZTETÉS: a főzőlapon őrizetlenül hagyott zsír vagy olaj veszélyes lehet, és tüzet okozhat. Tűz esetén SOHA ne próbálja azt vízzel oltani. Kapcsolja ki a készüléket, majd pl. egy edényfedővel vagy tűzoltó takaróval fojtsa el a tüzet.
FIGYELMEZTETÉS: tűzveszély: ne tároljon semmilyen tárgyat a főzőlap felületén.
FIGYELMEZTETÉS: ha a főzőlap felülete megreped, az áramütés elkerülése érdekében kapcsolja ki a készüléket.
A készüléket 8 év feletti gyermekek, csökkent fizikai, érzékszervi és mentális képességekkel rendelkező, illetve kellő tapasztalattal nem rendelkező személyek csak felügyelet mellett, illetve akkor használhatják, ha már rendelkeznek a készülék biztonságos használatára és a kockázatokra vonatkozó tudással. Felügyelje a gyermekeket, hogy azok ne játsszanak a készülékkel. A tisztítást és a karbantartást gyermekek nem végezhetik felügyelet nélkül.
VIGYÁZAT: főzés során ne hagyja felügyelet nélkül a készüléket. A rövid ideig tartó főzési folyamatokat folyamatosan felügyelni kell. A súlyos égési sérülések kockázatának megelőzése érdekében erősen ajánlott távol tartani a gyermekeket a főzőzónától azok működése alatt, vagy kikapcsolt állapotukban (amíg a maradékhő jelző bekapcsolt állapotban van).
A készülék nem használható külső időzítővel vagy távirányító rendszerrel.
Ne nézzen bele a főzőlap halogén lámpáiba, amennyiben van ilyen.
A tápkábelre olyan dugaszt kell felszerelni, amely képes elviselni az adattáblán feltüntetett feszültséget, áramerősséget és terhelést, valamint földelt. Az aljzatnak alkalmasnak kell lennie az adattáblán feltüntetett terhelés elviselésére, és bekötő földelővezetékkel kell rendelkeznie. A védőföldelés vezetéke sárga-zöld színű. A bekötési műveletet csak szakember végezheti.
végezheti el. Ha a készülék dugasza nem illik a fali aljzatba, akkor a dugaszt képzett villanyszerelővel kell kicseréltetni a megfelelő típusúra. Mind a dugasznak, mind az aljzatnak meg kell felelnie az adott országban érvényes telepítési előírásoknak.
A fali hálózathoz történő csatlakoztatás elvégezhető egy olyan kétpólusú megszakító beiktatásával a készülék és az áramforrás közé, amely elbírja a maximális csatlakoztatott terhelést és megfelel a hatályos jogszabályoknak.
A sárga-zöld földelőkábelt a megszakítónak nem szabad megszakítania. A csatlakoztatáshoz használt aljzatnak vagy kétpólusú megszakítónak a készülék telepítésekor könnyen hozzáférhető helyen kell lennie.
A tápellátás megszakíthatóságáról úgy kell gondoskodni, hogy vagy a dugaszolóaljzatot hozzáférhető helyen van, vagy a fix vezetékezésbe a villanyszerelési szabályok betartásával be kell kötni egy kapcsolót.
Ha a tápkábel megsérül, a kockázatok elkerülése végett a gyártó által megadott márkaszerviznek vagy megfelelően képzett szakembernek kell gondoskodnia a cseréjéről. A védőföldelés (sárga-zöld) vezetékének 10 mm-nél hosszabbnak kell lennie a sorkapocs oldalán. A vezetékek keresztmetszete meg kell feleljen a főzőlap által felvett teljesítménynek (lásd az adattáblát). HO5V2V2-F típusú tápkábelt kell használni.
Ne tegyen fémből készült tárgyakat, például kést, villát, kanalat vagy fedőt a főzőlapra. Ezek felmelegedhetnek.
Alumíniumfóliát és műanyag edényeket tilos a fűtési zónákra helyezni.
Használat után tisztítsa meg a főzőlapot a kosz és a zsír felgyülemlésének megelőzése érdekében. Ellenkező esetben a főzőlap ismételt használatakor ezek füstöt és nemkívánatos szagokat hozhatnak létre, továbbá fennáll a veszély, hogy elősegítik egy esetleges tűz terjedését.
Ne tisztítsa a készüléket gőzzel vagy magas nyomású spray-vel.
Üzemelés közben, vagy azt követően ne érintse meg a főzőzónákat.
Ne főzzön ételeket közvetlenül az üvegkerámia főzőlapon.
Minden esetben használjon megfelelő főzőedényeket.
Minden esetben a főzésre használt egység közepére helyezze az edényeket. Ne tegyen semmit a vezérlőpaneleire.
Ne használja a főzőlapot munkafelületként.
Ne használja a felületet vágódeszkaként.
Ne tároljon nehéz tárgyakat a főzőlap felett.
Megkárosíthatják a főzőlapot, ha ráesnek.
Ne tároljon semmit a főzőlapon.
Ne húzza keresztül a főzőedényeket a főzőlapon.
Azonosító tábla (a főzőlap burkolatának alsó felén)
1. ÁLTALÁNOS FIGYELMEZTETÉSEK
A jelzés elhelyezésével a készüléken megerősítjük, hogy a termék megfelel valamennyi európai biztonsági, egészségügyi és környezetvédelmi követelménynek, amely az adott termékkategóriára érvényes.
2. KÖRNYEZETVÉDELEM
Jelen eszköz a 2012/19/EU Az elektromos és elektronikus berendezések hulladékairól szóló irányelvnek (WEEE) megfelelően van megjelölve. Az elektronikai hulladékok szennyező anyagokat (amelyek negatív hatással lehetnek a környezetre) és újrahasznosítható alkatrészeket is tartalmaznak. Fontos, hogy az elektronikai hulladékok egyedi kezelésen essenek át a szennyező anyagok
megfelelő eltávolítása és ártalmatlanítása, valamint az anyagok visszanyerése és újrahasznosítása érdekében.
A magánszemélyeknek ebben fontos szerepe lehet, amikor megbizonyosodnak róla, hogy az elektronikai hulladékok nem válnak környezetvédelmi problémává; létfontosságú egyes alapvető szabályok betartása:
- Az elektronikai hulladékok nem kezelhetők háztartási hulladékként.
- Az elektronikai hulladékokat a megfelelő, az önkormányzat vagy a regisztrált vállalatok által kezelt begyűjtési pontokon kell leadni. Nagy méretű elektronikai hulladékok esetén több országban is működik a háztól történő elszállítás.
Több országban berendezés vásárlásakor az ilyen hulladékot ingyen vissza lehet vinni a kereskedőhöz, amennyiben a régi berendezés ugyanolyanra szolgál, mint az új.
3. BESZERELÉS
A háztartási berendezés beszerelése bonyolult művelet lehet, amely nem megfelelő végrehajtás esetén hatással lehet a termék, vagyontárgyak vagy a fogyasztó biztonságára. Ezért csak szakképzett személy végezheti el a műszaki előírásoknak megfelelően.
Amennyiben ezt figyelmen kívül hagyják, és a beszerelést szakképzetlen személy végzi el, a gyártó visszautasít minden felelősséget a készülék műszaki meghibásodásával kapcsolatosan, függetlenül attól, hogy az személyi sérülést, ill. állatok sérülését, illetve anyagi kárt okoz, vagy sem.
A csomagolás eltávolítását követően ellenőrizze, hogy a készülék sértetlen, és amennyiben nem az, lépjen kapcsolatba a forgalmazó vagy a gyártó eladást követő szolgáltatásával.
Ellenőrizze, hogy a bútor, amelybe be fogják építeni a készüléket, és a közelben lévő bútorok olyan anyagból készültek, amely ellenáll a magas hőmérsékletnek (min. 100 °C).
Továbbá, valamennyi dekoratív réteget hőálló ragasztóval kell rögzíteni.
A készüléket standard módon vagy síkban is be lehet építeni a konyhabútorba.
A munkalap vastagsága 25 mm és 45 mm közötti lehet.
Megjegyzés: A belső kerület méretei ugyanezek standard beépítés esetén.
Hagyjon legalább 55 mm távolságot a fal és a főzőlap között, valamint legalább 150 mm távolságot oldalt a főzőlap és a függőleges bútorok vagy falak között. Amennyiben a főzőlap fölé bútort szerelnek, legalább 700 mm távolságot kell hagyni közöttük. Ha elszívót szerelnek a főzőlap fölé, ellenőrizze az elszívóra meghatározott beszerelési előírásokat, de a főzőlap és az elszívó közötti távolság nem lehet kevesebb, mint 700 mm.
Ha a főzőlap alatti rész hozzáférhető a tisztítás és karbantartás céljából, a főzőlap alsó részétől 20 mm-re elválasztót kell tenni.

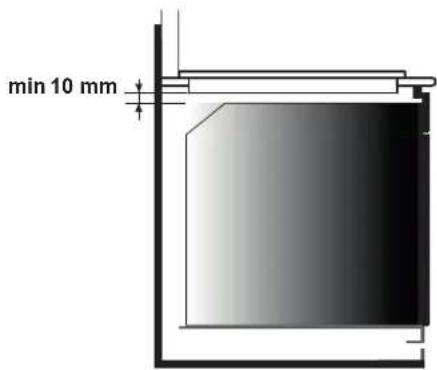

Ha sütőt szerelnek be a főzőlap alá, nem szabad elválasztót tenni, és legalább 10 mm-t kell hagyni a főzőlap alsó része és a sütő között. Ne szereljen hűtéssel nem rendelkező sütőt a főzőlap alá, továbbá tartsa be a sütő beszerelési előírásait.
A főzőlap mellé vízálló tömítést biztosítunk. Illessze a tömítést a főzőlap alsó részére, és ellenőrizze, hogy megfelelően felfekszik, hogy az alátámasztó bútornál ne legyen szivárgás.
Normál rögzítés:
- Vegye ki a tartozék tasakból a rögzítőkapcsokat, és tekerje be őket az alsó burkolaton látható helyekre. (Ne húzza meg a csavarokat, hogy a kapcsok megszoruljanak, mivel azoknak szabadon kell mozogniuk.)
Helyezze a főzőlapot a nyílás közepébe. Fordítsa el a kapcsokat, és szorítsa meg őket teljesen.
Gyors rögzítés: (Modelltől függően) Vegye ki a négy rugót a tartozék tasakból, és tekerje be őket az alsó burkolatba az ábrán látható helyekre.
Állítsa középre a főzőlapot, és illessze a helyére. Nyomja le a főzőlap oldalait, amíg a teljes kerületen fel nem fekszik.

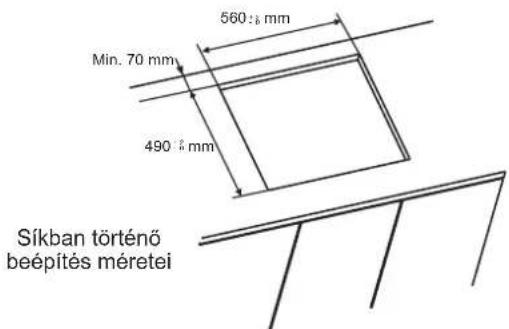

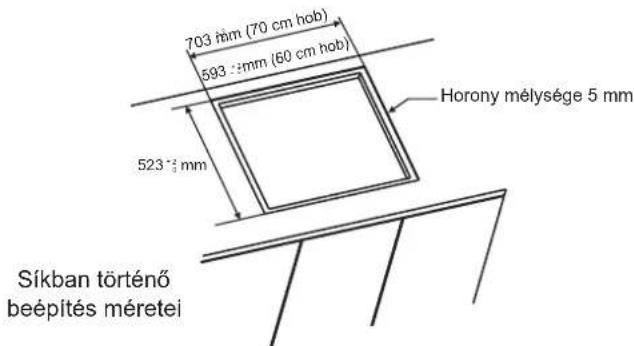

SIKBAN TÖRTÉNŐ BESZERELÉS Miután ellenőrizte, hogy a
főzőlap megfelelő pozícióban van, töltse ki a munkalap és a főzőlap közötti hézagot szilikonragasztóval. Simítsa el a szilikonréteget szappanos vízzel nedvesített spaklival vagy a nedves ujjával, mielőtt megköt. Ne használja a főzőlapot, amíg a szilikonréteg teljesen meg nem szárad.
4. ELEKTROMOS CSATLAKOZÁS

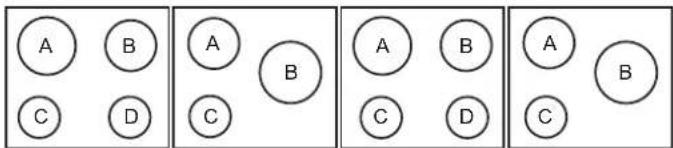

ELRENDEZÉS 1 ELRENDEZÉS 2 ELRENDEZÉS 3 ELRENDEZÉS 4
ELRENDEZÉS 5
ELRENDEZÉS 6
ELRENDEZÉS 7
| A | B | C | D | |
| ELRENDEZÉS 1 | 2300W | 1800W | 1200W | 1200W |
| ELRENDEZÉS 2 | 1800W | 2500W | 1200W | - |
| ELRENDEZÉS 3 | 2300W | 1800W | 1200W | 1200W |
| ELRENDEZÉS 4 | 1800W | 2500W | 1200W | - |
| ELRENDEZÉS 5 | 1800W | 750+900+1050W | 1200W | - |
| ELRENDEZÉS 6 | 1000+1200 w | 1800W | 1200W | 1200W |
| ELRENDEZÉS 7 | 1800W | 1800W | 1200W | 1800W |

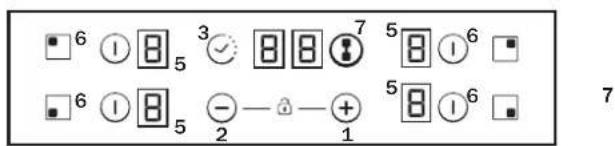

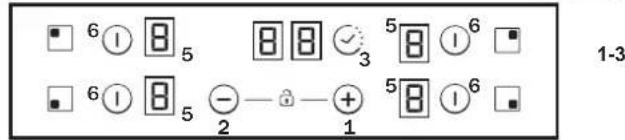

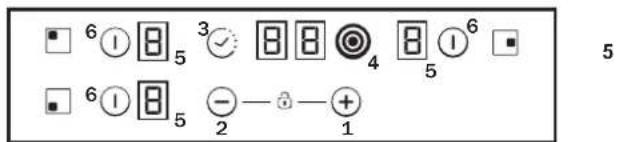

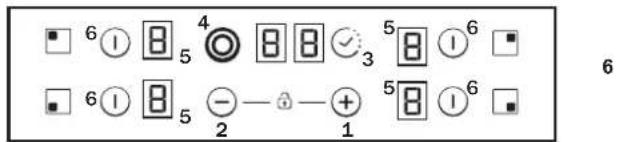

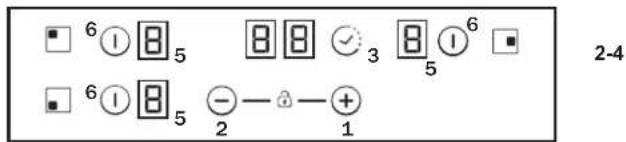

ELRENDEZÉS
Modelltől függően
- "+"
- IDŐZÍTŐ
- Kiegészítő főzőlap
- Főzőzóna programozási jelzőfénye
- Főzőzóna beállítása
- Összekapcsolás
"A beszerelést a szabványok és irányelvek alapján kell végezni." A gyártó nem vállal felelősséget a nem megfelelő vagy ésszerűtlen használatból adódó károkért.
FIGYELMEZTETÉS: A gyártó nem vállal felelősséget olyan esetekért, vagy azok következményeiért, amelyek hiányos vagy nem megfelelő földelésű készülék okoz.
Áram alá helyezés előtt minden esetben ellenőrizze az árammérőn látható ellátási feszültséget, a megszakító beállítását, a földelés folytonosságát, valamint a biztosíték megfelelőségét.
A készülék elektromos csatlakoztatását a névleges teljesítménynek megfelelően kell elvégezni egy kétpólusú megszakítón keresztül.
Ha az eszköz rendelkezik csatlakozóaljzattal, azt úgy kell telepíteni, hogy az alzat elérhető helyen legyen.
Az áramforrás sárga/zöld vezetékeit csatlakoztatni. A tápkábellel kapcsolatban felmerülő kérdéseit az eladást követő szolgáltatás vagy egy képzett szakember felé intézze.
Ha a főzőlap tápkábellel kapható, azt kizárólag 220-240 V-os áramforráshoz lehet csatlakoztatni a fázis és a nulla között.
A főzőlap ennek ellenére az alábbi forráshoz csatlakoztatható: Háromfázisú 220-240 V3, Háromfázisú 380-415 V2N
A bekötés folytatásához tartsa be az alábbi utasításokat: A csatlakozás létrehozása előtt bizonyosodjon meg róla, hogy a berendezést megfelelő biztosíték védi, valamint hogy a vezetékek képesek arra, hogy megfelelően ellássák a készüléket.
Fordítsa meg a főzőlapot, az üveg oldala nézzen a munkalap felé, ügyelve arra, hogy ne sértse fel az üveget. Kell az áramforrás és a készülék földelő csatlakozásához is.
Az alábbi sorrendben nyissa fel a fedelet:
- Csavarja ki az "1"-es kábelzárat;
- Keresse meg az oldalt található két fület;
- Tegye a lapos fejű csavarhúzó fejét a "2"-es és a "3"-as fül elé, majd nyomja be és tartsa lenyomva;
- Távolítsa el a fedelet.
A tápkábel kioldása:
- Távolítsa el a sönt rudakat és a típólbegezetőit tartalmazó sorkapcsot rögzítő csavarokat; Húzza ki a tápkábelt.
Az új csatlakozás létrehozásához szükséges műveletek:
A táblázat ajánlásai alapján válassza ki a tápkábelt; Helyezze be a tápkábelt a kábelzárba; - Csípje le a tápkábel vezetékeinek a végét 10 mm hosszúságban, a sorkapocshoz történő csatlakozáshoz szükséges hosszúság figyelembe vétele mellett; - A beszerelésnek megfelelően és a sönt rudak - amelyeket az előző művelet alatt nyert ki - segítségével rögzítse a vezetőt az ábrán látható módon; Rögzítse a fedelet; - Csavarja vissza a kábelzárat.
Megjegyzés: Bizonyosodjon meg róla, hogy a kapcsolótábla csavarjai szorosak.
Az új csatlakozás létrehozásához szükséges műveletek:
- A táblázat ajánlásai alapján válassza ki a tápkábelt; Helyezze be a tápkábelt a kábelzárba; Csípje le a tápkábel vezetékeinek a végét 10 mm hosszúságban,
a sorkapocshoz történő csatlakozáshoz szükséges hosszúság figyelembe vétele mellett;
- A beszerelésnek megfelelően és a sönt rudak - amelyeket az előző művelet alatt nyert ki - segítségével rögzítse a vezetőt az ábrán látható módon;
- Rögzítse a fedelet; Csavarja vissza a kábelzárat.
FIGYELEM:
Ha a tápkábelt ki kell cserélni, a vezetékeket a következő színek/kódok alapján csatlakoztassa:
| KÉK | Nulla | (N) |
| BARNA | Fázis | (L) |
| SÁRGA ZÖLD | Föld | (⊕) |

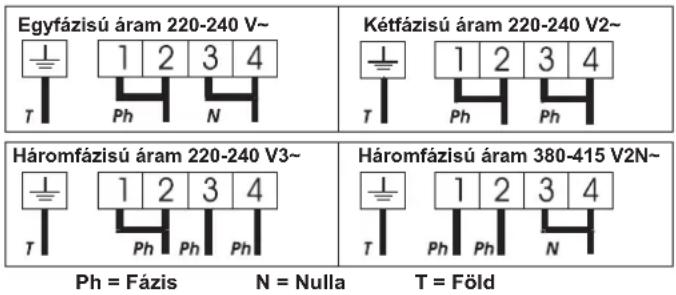

Csatlakoztatás a sorkapcson található érintkezőkhöz
| ELRENDEZ "1-6" | ELRENDEZ "7" | |
| EGYFÁZISÜ vagy KÉTFÁZISÜ 220-240 V~ | ||
| kábel HO5V2V2F | 3x2,5 mm² | 3x4 mm² |
| HÁROMFÁZISÜ 220-240 V3~ | ||
| kábel HO5V2V2F | 4x1,5 mm² | 4x1,5 mm² |
| HÁROMFÁZISÜ 380-415 V2N~ | ||
| kábel HO5V2V2F | 4x1,5 mm² | 4x1,5 mm² |
5. A FŐZŐLAPON HASZNÁLT EDÉNYEKKEL KAPCSOLATOS JAVASLATOK
A jó minőségű főzőedények használata elengedhetetlen a főzőlap legjobb teljesítményének elérése érdekében.
- Minden esetben jó minőségű, teljesen lapos és vastag aljú főzőedényeket használjon: ezen főzőedények használata megóvja a forró foltok kialakulását, amelyeken általában leragadnak az ételek. A vastag fém edények és serpenyők egyenlően osztják el a hőt.
- Bizonyosodjon meg róla, hogy az edény vagy a serpenyő alja száraz: ha folyadékkal tölt meg egy edényt, vagy olyan edényt használ, amelyet korábban a hűtőben tárolt, bizonyosodjon meg róla, hogy az edény alja teljesen száraz, mielőtt a főzőlapra helyezné. Ezzel elkerülhető a főzőlap elszíneződése.
- Olyan edényeket használjon, melyek elég nagyok ahhoz, hogy teljesen eltakarják a főzőzóna felületét: az edény mérete nem lehet kisebb a főzőterületnél. A maximális hatékonyságot akkor érheti el, ha az edény egy kicsit nagyobb a felületnél.
FŐZŐEDÉNYEK KIVÁLASZTÁSA - Az alábbi információ segíthet Önnek kiválasztani a megfelelő teljesítményű főzőedényeket.
Rozsdamentes acél: nagyon ajánlott. Különösen jó, ha többrétegű aljjal rendelkezik. A többrétegű alj egyesíti a rozsdamentes acél előnyeit (megjelenés, tartósság és stabilitás) az alumínium vagy réz előnyeivel (hővezetés, egyenletes hőelosztás).
Alumínium: nehéz súlyút ajánljuk. Jó vezetőképesség. Az alumíniumszemcsék karcolásnak tűnhetnek a főzőlap felületén, de azonnali tisztítás esetén eltávolíthatók.
Az alacsony olvadási pont miatt a vékony alumínium nem ajánlott.
Öntöttvas: használható, de nem ajánlott. Gyenge teljesítmény. Megkarcolhatja a felületet.
Réz fenekű / rézedény: nehéz súlyút ajánljuk. Jó teljesítmény, de a réz nyomokat hagyhat, amelyek karcolásnak tűnhetnek. A nyomok eltávolíthatók azonnali tisztítás esetén. Azonban ne hagyja, hogy elpárologjon belőlük az összes víz. A túlhevült fém hozzáragadhat az üveg főzőlaphoz. A túlhevült rézedény maradandó nyomokat hagyhat a főzőlapon.
Porcelán/zománc: Jó teljesítményű, kizárólag vékony, sima, lapos aljú edényeket használjon.
Üvegkerámia: nem ajánlott. Gyenge teljesítmény. Megkarcolhatja a felületet.
6. HASZNÁLAT

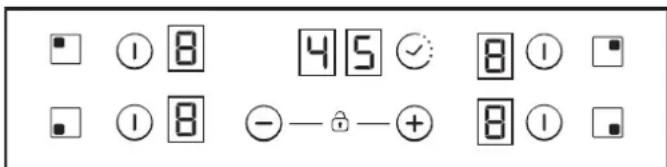

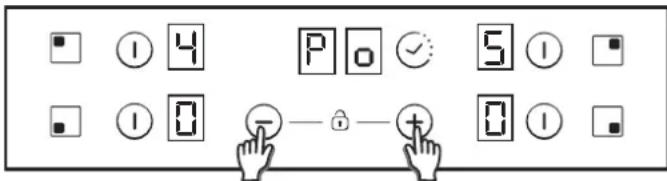

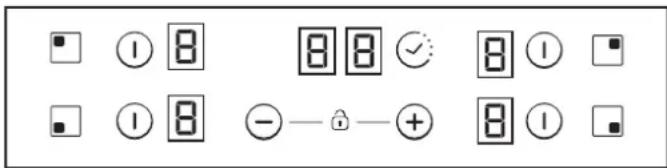

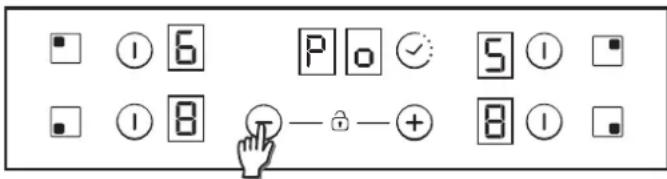

Teljesítménykezelési szint kiválasztása
A „Teljesítménykezelés” funkcióval a kezelőnek lehetősége van a főzőlap által elérhető maximális teljesítmény beállítására. A teljesítménykezelés funkció csak a főzőlap bekapcsolását követő első 30 másodpercben érhető el. A beállítást megismételheti a hálózati csatlakozó kihúzásával és csatlakoztatásával is.
Az alkalmazni kívánt maximális teljesítmény beállításával a főzőlap automatikusan úgy állítja be a főzőzónák közötti elosztást, hogy a maximális teljesítmény értékét ne haladja meg; alkalmazva azt az előnyt, hogy túlterhelés nélkül képes kezelni valamennyi zónát. Az ügyfél a főzőlap maximális teljesítményét 2,5 kW és a főzőlap maximális teljesítménye (ez a modelltől függően változhat) között állíthatja be (például: ha a főzőlap maximális teljesítménye 7,2 kW, a maximálisan beállítható teljesítményszint 2,5 kW és 7,2 kW között van). A vásárlás pillanatában a főzőlap teljesítménye maximális értékre van beállítva.
A készülék hálózati csatlakoztatását követő 30 másodpercen belül az alábbi pontok alapján beállíthatja a teljesítmény szintet.
1 - Kapcsolja be a főzőlapot. 2 - Hagyja, hogy az érintésvezérlés befejezze az inicializálási eljárást. 3 - 30 másodperc letelte előtt nyomja meg és tartsa lenyomva 5 másodpercig a „O” gombot. 4 - Ezt követően ez az üzenet jelenik meg a kijelzőn.
5 - A „Plusz” és „Minusz” gombokkal beállítható a teljesítmény kezelési szint. Ebben az esetben 6500 és 2500 W közötti tartományban. A kívánt érték kiválasztását követően tartsa lenyomva egyszerre 5 másodpercig a „Plusz” és „Minusz” gombokat.
6 - Az eljárás befejezését követően hosszú sípszó hallható, majd sor kerül az újraindításra. Az indítási folyamat ismét kezdetét veszi.
7 - Az indítási folyamatot követően az időzítő kijelzőn az ECO teljesítménykezelés jele lesz látható.
Ezt követően az érintésvezérlés nem engedélyez semmilyen, az Eco határértéket meghaladó kombinációt.

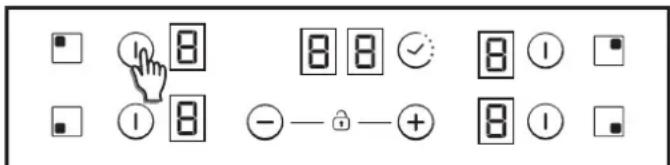

Főzőzónák be- és kikapcsolása
A főzőzóna bekapcsolásához érintse meg bármely főzőzóna jelét 400 ms-ig. Hosszú sípolást fog hallani, és a főzőzóna számértékénél megjelenik a „0”, ami a teljesítményszintet jelzi.
1) Ha bármelyik főzőzóna 0-n áll, a kijelző automatikusan kikapcsol 10 mp elteltével, és a zóna kikapcsolás jelzése hallható. 2) Ha maradékhő kijelzés van egy bekapcsolt főzőzónánál, amelyiknek a teljesítményszintje 0, a „0” jelenik meg. 3) Ha be van kapcsolva a gyerekzár, nem lehet bekapcsolni a zónákat.
A főzőzóna kikapcsolásához érintse meg bármely főzőzóna jelét 1,2 mp-ig. Három rövid sípolást fog hallani, és eltűnik a kijelzőről a szám, vagy „H” látható, ha maradékhő van. A zóna kikapcsol.
1) Ha bármelyik főzőzóna 0-n áll, a kijelző automatikusan kikapcsol 10 mp elteltével, és a zóna kikapcsolás jelzése hallható. 2) Ha maradékhő kijelzés van egy kikapcsolt főzőzónánál, a „H” jelenik meg.
3) A zónákat akkor is ki lehet kapcsolni, ha be van kapcsolva a gyerekzár. 4) Ha csak egy főzőzóna aktív, és azt kikapcsolják, 4 rövid sípolás hallható, ami jelzi, hogy az egész főzőlap kikapcsolt.

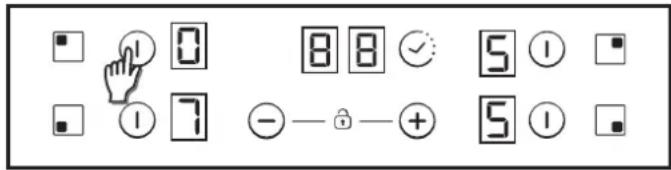

Főzőzóna kiválasztása
Ha egy főzőzóna már be van kapcsolva, a ki nem választott, de bekapcsolt zónáknál gyengébb megvilágítás látható.
Ha csak egy főzőzóna van bekapcsolva, az alapértelmezés szerint ki is van választva anélkül, hogy röviden (150 ms) meg kellene nyomni a kiválasztó gombot.

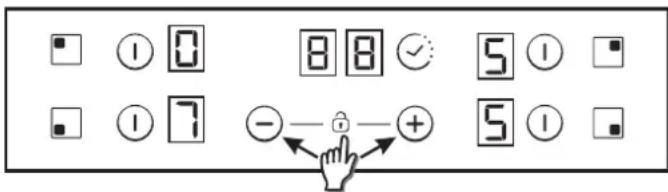

Teljesítményszint növelése / csökkentése
A '+' vagy '-' gombok rövid megnyomásával növelheti vagy csökkentheti a kiválasztott főzőzóna teljesítményszintjét: 0-1-2-3...9-P
- Ha hosszan nyomja le a + vagy - gombot, a teljesítményszint folyamatosan növekszik / csökken. A gyors növelésnél a teljesítményszint 9-nél megáll, ennél nagyobb teljesítményhez újra meg kell nyomni röviden a + gombot. Gyors növelés / csökkentés esetén nem hallható sípolás.
- A P teljesítményszint elérésekor a + gomb újbóli megnyomására a teljesítményszint nem vált 0-ra. A 0 teljesítményszint elérésekor a - gomb újbóli megnyomására a teljesítményszint nem vált P-re. 3. Ha egy főzőzóna be van kapcsolva, és a teljesítményszint 0, a 0 világítani fog, amikor a főzőzóna forró. 10 másodperc elteltével a 0 eltűnik, és helyette 'H' jelzés jelenik meg a kijelzőn.
- Amikor egy főzőzóna ki van választva, és a + és - gombokat egyszerre megnyomja, a teljesítményszint 0-ra csökken, de a főzőzóna kiválasztása még 10 másodpercig megmarad. Ha időzítőt bekapcsol a főzőzónához, az kikapcsol. Az érintőképernyő konfigurációjától függően ez számos esetben előfordulhat. Az alábbi példák csak tájékoztató jellegűek. Ezt követően a személyes tapasztalata segítségével alkalmazni tudja ezeket a beállításokat saját ízléséhez és szokásaihoz.

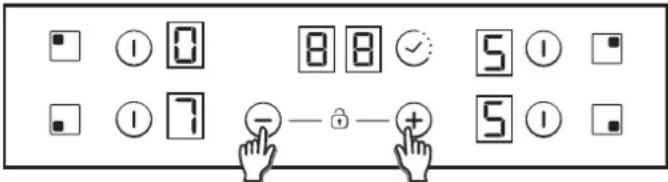

Gyerekzár opció
A '+' és '-' gomb egyidejű megnyomásával aktiválhatja.
Ezután bármely gomb megnyomására 2 mp-ig az "L" jelzés látható, a főzőzónák pedig ugyanabban az állapotban maradnak.
A gyerekzár kioldásához az előbbiek szerint kell eljárnia. Ekkor rövid sípolás hallható, és megjelenik a kijelzőn az "n" jelzés. A főzőlap kiolt.
Megjegyzés: A főzőlap teljes kikapcsolását követően 15 perc elteltével automatikusan aktiválódik a gyerekzár. Ezt előzőleg be kell programozni, ezt követően viszont automatikus. Lásd a felhasználói beállítások pontot.
Dupla / Tripla zónák
A dupla zóna bekapcsolásához a fő zónának már bekapcsolva kell lennie, és a teljesítményszintnek 0-tól nagyobb értéket kell mutatnia.
8.1 - Dupla zóna bekapcsolás
Az összekapcsoló gomb 1. rövid megnyomására bekapcsol az összekapcsoló gyűrű. Ha az összekapcsoló gyűrű bekapcsolt, az összekapcsoló gomb LED-je világítani kezd.
Az összekapcsoló gomb 2. rövid megnyomására kikapcsol az összekapcsoló gyűrű.
Az összekapcsoló gomb minden megnyomását rövid sípolás kíséri.
8.2 - Tripla zóna bekapcsolás
Az összekapcsoló gomb 1. rövid megnyomására bekapcsol az 1. összekapcsoló gyűrű (bal oldali LED tripla zóna esetén, a középső és a jobb oldali LED a dupla zónára vonatkozik). Az összekapcsoló gomb 1. LED-je világítani kezd, ha az 1. összekapcsoló gyűrű bekapcsol (bal oldali LED tripla zóna esetén, a középső és a jobb oldali LED a dupla zónára vonatkozik).
Az összekapcsoló gomb 2. rövid megnyomására bekapcsol a 2. összekapcsoló gyűrű. Az összekapcsoló gomb két LED-je világítani kezd, ha az 1. és 2. összekapcsoló gyűrű is bekapcsol.
Az összekapcsoló gomb 3. rövid megnyomására kikapcsol az 1. és 2. összekapcsoló gyűrű.
Az összekapcsoló gomb minden megnyomását rövid sípolás kíséri.
Híd funkció
A híd funkciót akkor lehet aktiválni, ha mindkét főzóna ki van kapcsolva. Miután kiválasztotta a híd egyik főzónáját, a híd funkció aktiválásához érintse meg a híd gombot.
Sípolás hallható, és a zóna LED-je világítani kezd, ha a zóna aktiválva van.
A híd mindkét zónáját egyidejűleg kell kiválasztani.
A zónák kiválasztását követően a teljesítményszint a + és - gombokkal állítható.
A híd mindkét zónáján azonos lesz a teljesítményszint. A funkció kikapcsolása:
- Érintse meg beállítás módban a híd gombot.
- Válassza a "0" teljesítményszintet.
Kifutásbiztonság
Ha bármi (például tárgy vagy folyadék) több mint 5 mp-ig nyomva tartja valamelyik gombot. 2 rövid sípolás + 1 hosszú sípolás 30 mp-enként, amíg a gomb nyomva marad. A főzőlap kikapcsol - Ez a jel továbbra is villog, amíg a probléma fennáll.
Időzítő
Az időzítőt a saját gombjával, vagy a "+" és "-" gomb egyidejű megnyomásával lehet aktiválni.
Mindkét esetben ki kell választani a főzőzónát, és a teljesítményszintnek nagyobbnak kell lennie 0-nál.
Válassza ki az időzíteni kívánt zónát. A zóna teljesítményszintje legyen nagyobb, mint 0. Az időzítendő zónánál statikusan megjelenik a "0" az időzítőnek fenntartott számjegyek helyén.
1) A "+" és "-" gombokkal ki lehet választani az időzítést. Az időváltoztatáskor nem hallható sípolás. 2) Az időzítő gombjainak egyidejű megnyomására az időzítő lenulláz (00-ra áll). 3) Ha az időzítő "+" vagy "-" gombját folyamatosan nyomva tartja a beállításnál, gyorsbeállítást végezhet. 4) Az időzítő idejének beállításakor a "00" értékről "99"-re lehet váltani a "-" gombbal, és a "99"-ről "00"-ra a "+" gombbal. 5) A maximális idő 99 perc. 6) Az idő leteltével a főzőlap sípol; nyomja meg bármelyik gombot, és a riasztás véget ér, az időzítő pedig lenulláz. 7) Az időzítés idejét akkor is be lehet állítani, ha korábban már bekapcsolta az időzítőt. 8) Az időzített zóna teljesítményszintjét módosítani lehet, ennek nincs hatása az időzítőre. 9) Az utolsó perc másodpercekben jelenik meg (egyes változatoknál csak akkor látható, ha belépünk az időzítő programozásába a visszaszámlálás utolsó percében). 10) Ha nincs kiválasztva zóna, és egyik zóna sincs időzítve, az időzítőgomb megnyomására nem történik semmi. 11) Ha nincs kiválasztva zóna, és több zóna is időzítve van, az időzítőgomb megnyomásával felváltva megjelennek az idők, illetve megjelenik az idő, ahol a teljesítmény kijelzőn be van kapcsolva a tizedesvessző.
12) Vagy az időzíteni kívánt zónán a teljesítmény (5s) és (0,5s) jelenik meg.
A maradék idő az időzítőnek fenntartott számjegyek helyén jelenik meg. Ha több zónát időzít, a legrövidebb hátralévő idő jelenik meg, és a tizedesvessző a kapcsolódó zónánál látható.
Maradékhő kijelzés (sugárzásos főzőzónáknál -> számított)
Ugyanazok a jelzések használhatók a "maradékhő" kijelzésére is. Erre a célra időtáblázatot kell meghatározni: Maradékhő ideje = f (teljesítményszint, üzemelési idő)
Amikor a főzőlap üvegfelületének hőmérséklete 65°C feletti (elméleti érték), a megfelelő kijelzőn egy "H" jelzi ezt.
A 65°C feletti hőmérséklet eléréséhez a főzőzónának bizonyos ideig üzemelnie kell, ez a teljesítményszinttől is függ. Ezen idő leteltével a maradékhő-jelzés megjelenik a főzőzóna kikapcsolását követően.
Automatikus biztonsági kikapcsolás
Ha előre meghatározott ideig nem változik a teljesítményszint, az érintett főzőzóna automatikusan kikapcsol.
A főzőzóna maximális bekapcsolási ideje a kiválasztott teljesítményszinttől függ.
| Teljesitményszint | Max. bekapcsolásí idő (óra) |
| 1 | 10 |
| 2 | 5 |
| 3 | 5 |
| 4 | 4 |
| 5 | 3 |
| 6 | 2 |
| 7 | 2 |
| 8 | 2 |
| 9 | 2 |
| P | 2 |
MEGJEGYZÉS: Bár a legnagyobb teljesítményszintek használatakor előfordulhat túlmelegedés, a főzőlap vezérlése automatikusan beállítja a teljesítményszintet, hogy megelőzze a főzőlap túlmelegedését.
7. TISZTÍTÁS ÉS KARBANTARTÁS
A karbantartási munkálatok megkezdése előtt hagyjon elég időt a főzőlap számára a lehűléshez.
Kizárólag üvegkerámia felületekre kifejlesztett termékeket (krémeket és kaparókat) használjon. Ezeket a barkácsboltokban szerezheti be.
Ne engedje, hogy az ételek kifolyjanak a főzőlap felületére, hiszen azok gyorsan odaégnek, és megnehezítik a tisztítást.
Ajánlott távol tartani a főzőlaptól minden olyan anyagot, amely megolvadhat, mint pl. műanyag tárgyak, cukor, vagy cukor alapú termékek.
KARBANTARTÁS:
- Öntsön pár csepp speciális tisztító folyadékot a főzőlap felületére.
- Egy puha kendővel vagy enyhén nedves konyhai papírtörlővel dörzsölje meg a makacs foltokat.
- Puha kendővel vagy száraz konyhai papírtörlővel törölje tisztára a főzőlap felületét.
Ha még ezt követően is maradtak makacs foltok:
- Öntsön még pár csepp speciális tisztító folyadékot a főzőlap felületére.
- A főzőlaphoz képest 30°-ban tartott kaparóval kaparja meg a szennyeződéseket, amíg azok el nem tűnnek.
- Puha kendővel vagy száraz konyhai papírtörlővel törölje tisztára a főzőlap felületét. Szükség esetén ismételje meg az eljárást.
NÉHÁNY TIPP:
A gyakori tisztítás védőréteget alakít ki a főzőlap felületén, amely elengedhetetlen a karcolások és a kopás megelőzése érdekében. A főzőlap ismételt használata előtt bizonyosodjon meg róla, hogy a felülete tiszta. A vízfoltok eltávolításához használjon pár csepp ecetet vagy citromlét. Ezt követően pár csepp speciális tisztító folyadékkal és nedvszívó papírral törölje le a felületet.
Az üvegkerámia felület ellenáll a lapos aljú főzőedények által okozott karcolásoknak, azonban jobb felemelni azokat, ha az egyik zónáról a másikra helyezi át őket.
MEGJEGYZÉS:
Ne használjon túlságosan nedves szivacsot. Sose használjon kést vagy csavarhúzót.
A pengével ellátott kaparó nem károsítja a főzőlap felületét, amíg azt 30°-os dőlésszögből tartja.
A pengés kaparót minden esetben a gyermekektől elzárva tartsa. Sose használjon dörzsölő hatású termékeket vagy súrolóporokat.
A fém perem tisztítása: a hatékony tisztításhoz mossa le a fém peremet szappanos vízzel, öblítse le, majd egy puha kendő segítségével törölje szárazra.
Az üvegkerámia felületében beállt színelváltozások nem befolyásolják annak működését vagy a felület stabilitását. Ezen elszíneződések leginkább az odaégett ételek maradékainak vagy az alumíniumból vagy rézből készült főzőedények eredményeként jönnek létre; ezen foltokat nehéz eltávolítani.
8. HIBAELHÁRÍTÁS
Ha az edények nem melegszenek fel megfelelően, vagy csak gyengén sütnek, kizárólag lapos aljú edényeket használjon. Ha fény látható az edény és a főzőlap között, a zóna nem megfelelően továbbítja a hőt. Az edény aljának teljesen le kell fednie a kiválasztott zónát.
Túl lassú a főzés
Nem megfelelő edényeket használ. Kizárólag lapos aljú eszközöket használjon, amelyek nagy súllyal rendelkeznek, és legalább akkora az átmérőjük, mint a főzőzónáé.
Kisebb karcolások vagy horzsolások találhatók a főzőlap üvegfelületén
Nem megfelelő tisztítás vagy durva fenekű edények használata; homok- vagy sószemcsék kerülnek a főzőlap és az edény alja közé. Tekintse meg a "TISZTÍTÁS" című fejezetet; bizonyosodjon meg róla, hogy az edények alja lapos, és kizárólag sima aljú edényeket használjon. Megfelelő tisztítás segítségével csökkenthető a karcolások száma.
Fémes nyomok
Ne húzza az alumínium edényeket a főzőlapon át. Tekintse meg a tisztítási ajánlásokat.
Megfelelő anyagokat használ a tisztításhoz, de a foltok nem tűnnek el. Használjon pengét, és kövesse a "TISZTÍTÁS" című fejezetben leírtakat.
Sötét foltok
Használjon pengét, és kövesse a "TISZTÍTÁS" című fejezetben leírtakat.
Fényes felületek a főzőlapon
Alumínium vagy réz edények nyomot hagyhatnak, de lehetnek ásványi-, víz- vagy ételmaradványok is; ezeket a tisztítókrém segítségével eltávolíthatja.
Karamell vagy olvadt műanyag található a főzőlapon.
Tekintse meg a "TISZTÍTÁS" című fejezetet.
A főzőlap vagy egyes zónák nem működnek
A söntök nem megfelelően helyezkednek el a kapcsolótáblán.
Ellenőrizze, hogy a csatlakozás megfelelő-e, és a vezérlőpanel le van-e zárva. Oldja ki a gyerekzárat.
A főzőlap nem kapcsol ki.
A vezérlőpanel le van zárva. Oldja ki a gyerekzárat.
A be- és kikapcsolás gyakorisága főzőzónák esetében
A be- és kikapcsolási ciklusok a szükséges hőmennyiség alapján eltérők lehetnek:
- kis hőmennyiség: rövid bekapcsolás,
- nagy hőmennyiség: hosszú bekapcsolás.
A főzőlap nem működik.
Ellenőrizze a biztosítékokat és áramköri megszakítókat. Ellenőrizze, hogy nincs-e áramkimaradás.
A főzőlap magától kikapcsolt.
Véletlenül megnyomták a főkapcsolót (ON/OFF gomb), vagy bármilyen tárgy került a gombra. Vegyen le mindent a vezérlőpanelről, és kapcsolja be újra a készüléket. Végezze el újra a beállítást.
F és számok láthatók
Ha megjelenik a kijelzőn egy F betű és számok követik, a készülék hibát észlelt. Az alábbi táblázat felsorolja, hogy mit tehet a hiba elhárítása érdekében.
9. ELADÁST KÖVETŐ SZOLGÁLTATÁS
A szervizmérnökökkel történő kapcsolatfelvétel előtt ellenőrizze a következőket:
- a dugasz megfelelően be van illesztve és rögzítve. Ha nem tudja beazonosítani a hibát, kapcsolja ki az eszközt - ne módosítsa azt - hívja fel az Eladást követő szolgáltatást. A készülékhez jótállási jegyet mellékelünk, amely garantálja a Szervizközpontban történő ingyenes javítást.
| Fózolap kijelzö | Hiba | Intézkedés |
| F0 | Érintóvezérles szoftverhibája. | Ha megjelenik a hiba, kapcsolja ki, majd vissza a fózolap áramellatását. Ha továbbra is fennàll a hiba, hvja az eladást kóvető szolgaltatást. Ha normal mūködes kózben hirtelen jeleník meg a hiba, hvja az eladást kōvető szolgaltatást. |
| Fc | Az érintóvezérles területe tuli meleg, és kikapcsolta az összes fózózonát. | Várjon, amíg lehül. A fózolap mūködese automatikusan helyreäll, ha a homérsklet eleri a normal ertéket. |
| Ft | Meghibásodhatott az érintóvezérles hämérsklet érzekelõje | Várjon, amíg lehül. Ha a hörmsöklet eleri a környezeti ertéket, de a hibaüzenet továbbra is fennàll, hvja az eladást kóvető szolgaltatást. |
| FE | Meghibásodhatott az érintóvezérles hämérsklet érzekelõje. | Várjon, amíg lehül. Ha a hörmsöklet eleri a környezeti ertéket, de a hibaüzenet továbbra is fennàll, hvja az eladást kóvető szolgaltatást. |
| Fb | Bármelyik gomb tülérzékeny. | Ellenorizze, hagy a fózolap megfeleloen van-e beszerelve. Ellenorizze, hogy a gombok megfeleloen hozzáérnek az üvegelülethez. |
| FU / FJ | Biztonsági érintóvezérles hiba | Ennel a hibanál az érintóvezérles önenlörzest hajt végre. A hiba eltünik, ha az önenlörzés végrehajtsa kész. Ha továbbra is fennàll a hiba, hvja az eladást kóvető szolgaltatást. |
| FA | Biztonsági érintóvezérles hiba | Ennel a hibanál a szoftver önenlörzest hajt végre. A hiba eltünik, ha az önenlörzés végrehajtsa kész. Ha továbbra is fennàll a hiba, hvja az eladást kóvető szolgaltatást. |
| FC / Fd | Biztonsági érintóvezérles hiba | Ennel a hibanál a szoftver önenlörzest hajt végre. A hiba eltünik, ha az önenlörzés végrehajtsa kész. Ha továbbra is fennàll a hiba, hvja az eladást kóvető szolgaltatást. |
| Fr | Relé biztonsági hiba | Valamelyik reli meghajtó meghibásodott. Szüntesse meg a fózolap áramellatását, majd egy perc elettével kapcsolja vissza. Ha továbbra is fennàll a hiba, hvja az eladást kōvető szolgaltatást. |
INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA
A gyártó nem felelős a használati utasítás nyomdahibából eredő pontatlanságokért. Fenntartjuk a termék szükség szerinti módosításának jogát, beleértve a fogyasztói érdekek által megkövetelt, a biztonsági és működési jellemzőket nem befolyásoló módosításokat.
- TARTALOMJEGYZÉK
- ÁLTALÁNOS FIGYELMEZTETÉSEK
- KÖRNYEZETVÉDELEM
- BESZERELÉS
- NORMÁL RÖGZÍTÉS
- SIKBAN TÖRTÉNŐ BESZERELÉS MIUTÁN ELLENŐRIZTE, HOGY A
- ELEKTROMOS CSATLAKOZÁS
- MODELLTŐL FÜGGŐEN
- AZ ALÁBBI SORRENDBEN NYISSA FEL A FEDELET
- A TÁPKÁBEL KIOLDÁSA
- AZ ÚJ CSATLAKOZÁS LÉTREHOZÁSÁHOZ SZÜKSÉGES MŰVELETEK
- MEGJEGYZÉS: BIZONYOSODJON MEG RÓLA, HOGY A KAPCSOLÓTÁBLA CSAVARJAI SZOROSAK
- FIGYELEM
- CSATLAKOZTATÁS A SORKAPCSON TALÁLHATÓ ÉRINTKEZŐKHÖZ
- A FŐZŐLAPON HASZNÁLT EDÉNYEKKEL KAPCSOLATOS JAVASLATOK
- HASZNÁLAT
- TELJESÍTMÉNYKEZELÉSI SZINT KIVÁLASZTÁSA
- FŐZŐZÓNÁK BE- ÉS KIKAPCSOLÁSA
- FŐZŐZÓNA KIVÁLASZTÁSA
- TELJESÍTMÉNYSZINT NÖVELÉSE / CSÖKKENTÉSE
- GYEREKZÁR OPCIÓ
- DUPLA / TRIPLA ZÓNÁK
- HÍD FUNKCIÓ
- KIFUTÁSBIZTONSÁG
- IDŐZÍTŐ
- MARADÉKHŐ KIJELZÉS (SUGÁRZÁSOS FŐZŐZÓNÁKNÁL -> SZÁMÍTOTT)
- AUTOMATIKUS BIZTONSÁGI KIKAPCSOLÁS
- TISZTÍTÁS ÉS KARBANTARTÁS
- KARBANTARTÁS
- HA MÉG EZT KÖVETŐEN IS MARADTAK MAKACS FOLTOK
- NÉHÁNY TIPP
- MEGJEGYZÉS
- HIBAELHÁRÍTÁS
- TÚL LASSÚ A FŐZÉS
- KISEBB KARCOLÁSOK VAGY HORZSOLÁSOK TALÁLHATÓK A FŐZŐLAP ÜVEGFELÜLETÉN
- FÉMES NYOMOK
- SÖTÉT FOLTOK
- FÉNYES FELÜLETEK A FŐZŐLAPON
- KARAMELL VAGY OLVADT MŰANYAG TALÁLHATÓ A FŐZŐLAPON
- A FŐZŐLAP VAGY EGYES ZÓNÁK NEM MŰKÖDNEK
- A FŐZŐLAP NEM KAPCSOL KI
- A BE- ÉS KIKAPCSOLÁS GYAKORISÁGA FŐZŐZÓNÁK ESETÉBEN
- ELADÁST KÖVETŐ SZOLGÁLTATÁS
- A SZERVIZMÉRNÖKÖKKEL TÖRTÉNŐ KAPCSOLATFELVÉTEL ELŐTT ELLENŐRIZZE A KÖVETKEZŐKET
- INSTRUKCJE DOTYCZĄCE BEZPIECZEŃSTWA
Márka : CANDY
Modell : CEHOPK60XE
Kategória : Beépíthető sütő
