AHS 36 V - Sövényvágók METABO - Ingyenes használati útmutató

Termék típusa	Sövénynyíró akkumulátoros
Márka	Metabo
Modell	AHS 36 V
Tápellátás	Li-Ion akkumulátor 36 V (CAS kompatibilis)
Akkumulátor típusa	Li-Ion, nem tartozék
Névleges feszültség	36 V
Vágási hossz	kb. 20 cm
Maximális vágási vastagság	kb. 22 mm
Súly (akkumulátor nélkül)	kb. 3,5 kg
Vágási sebesség	kb. 2500 ütés/perc
Hangnyomásszint (LpA)	kb. 85 dB(A)
Hangteljesítményszint (LWA)	kb. 96 dB(A)
Rezgés (teljes érték)	kb. 2,5 m/s²
Fő funkciók	Dupla penge, precíziós vágás, ergonomikus fogantyú
Biztonság	Gyors leállítás, túlterhelés elleni védelem, biztonsági retesz
Karbantartás és tisztítás	A pengék tisztítása használat után, rendszeres kenés
Pótalkatrészek és javíthatóság	Metabo vevőszolgálat, alkatrészek elérhetők a www.metabo.com oldalon
Általános információk	II. védettségi osztályú készülék

Gyakran ismételt kérdések - AHS 36 V METABO

Milyen akkumulátort használjak a Metabo AHS 36 V sövénynyíróhoz?

A Metabo AHS 36 V sövénynyíró CAS (Cordless Alliance System) kompatibilis 36 V-os Li-Ion akkumulátorokat használ. Az akkumulátor nem tartozék a készülékhez.

Hogyan töltsem fel az akkumulátort?

Használjon kompatibilis Metabo töltőt (pl. ASC 290, ASC 145, ASC 55). Tolja be teljesen az akkumulátort a töltő csúszó rekeszébe. Az ellenőrző jelzőfény villog töltés közben, és folyamatosan világít, amikor a töltés befejeződött.

A töltés után a töltőben hagyhatom az akkumulátort?

Igen. A töltő automatikusan karbantartási üzemmódba kapcsol a töltés után, az akkumulátor bármikor használható marad.

Mit tegyek, ha a töltő figyelmeztető jelzőfénye folyamatosan világít?

Ez azt jelzi, hogy az akkumulátor nem töltődik a túl magas vagy túl alacsony hőmérséklet miatt. Várja meg, amíg az akkumulátor hőmérséklete 0 °C és 50 °C közé kerül. A töltési folyamat automatikusan elindul.

Mit tegyek, ha a figyelmeztető jelzőfény villog?

Ez hibás vagy rosszul behelyezett akkumulátorra utal. Azonnal vegye ki az akkumulátort a töltőből, és ellenőrizze, hogy megfelelően van-e behelyezve. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a Metabo szervizzel.

Hogyan karbantartsam a sövénynyírót?

Minden használat után törölje le a pengéket egy száraz ruhával, és rendszeresen kenje meg őket. Tárolja a készüléket száraz, portól védett helyen.

Milyen biztonsági előírásokat kell betartanom?

Olvassa el figyelmesen a használati útmutatót. A töltőt csak beltéren használja. Tartsa távol gyermekektől. Ne töltse fel a már teljesen feltöltött akkumulátort. Ha az akkumulátor szivárog, bő vízzel öblítse le.

Hol találok pótalkatrészeket?

A pótalkatrészek elérhetők a Metabo vevőszolgálatnál és a www.metabo.com weboldal Szervíz menüpontjában.

Hogyan ártalmatlanítsam a készüléket élettartama végén?

Ne dobja a készüléket a háztartási hulladékba. Az európai WEEE irányelvnek megfelelően vigye el egy újrahasznosító gyűjtőhelyre.

Mi a garancia a Metabo AHS 36 V készülékre?

A garancia a Metabo által biztosított. További információkért látogasson el a www.metabo.com weboldalra, vagy lépjen kapcsolatba a kereskedővel.

HASZNÁLATI ÚTMUTATÓ AHS 36 V METABO

hu Eredeti használatiutasítás 40

hy Oqumnqnpnufu hqpfnmuf mngg 43

kk TynHcycka naaandaHy 6oBbHwa Hcaybik 46

ky PAndaHyy 6OIOHya HyCKaMaHBiH HyKypacbl 49

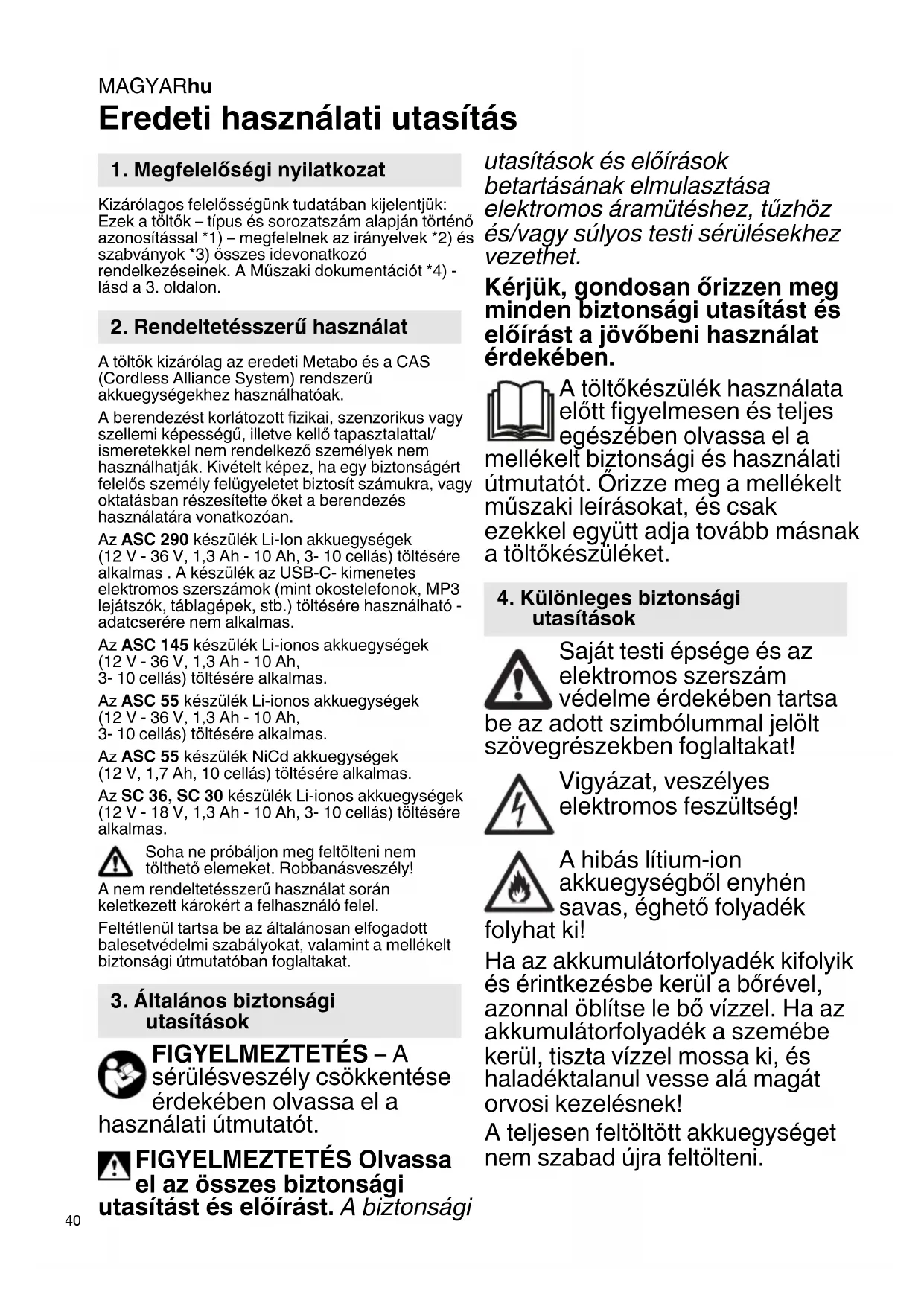

Eredeti használatiutasítás

1. Megfeleloséginyilatkozat

Kizárólagos felelosségunk tudataban kijelentjuk: Ezek a toltok - típus es sorozatszám alapján történő azonosítással 1) - megfelelnek az irányelvek 2) és szabványok 3) összes idevonatkozó rendelkezéseinek. A Múszaki dokumentációt 4) - lásda 3. oldalon.

2. Rendeltetésszerú használat

A toltok kizarolag az eredeti Metabo es a CAS (Cordless Alliance System) rendszeru akkuegyssegekhez hasznalhatoak.

A berendezest korlatozott fizikai, szenorikus vagy szellemi képességu, illetev kello tapasztalattal/ ismeretekkel nem rendelkezó szemelyek nem hasznalhatjak. Kivételt képez, ha egyBiztonságert felelos szemely felügeletet biztosit szamukra, vagy oktatásban részesitésse öket a berendezes hasznalatára vonatkozoan.

Az ASC 290 keszülék Li-lon akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellas) toltésere alkalmas. A keszülék az USB-C-kimenetes elektramos szerszámok (mint okostelefonok, MP3 lejatszók, tablagépek, stb.) toltésere hasznalhato-adatcserère nem alkalmas.

Az ASC 145 keszülék Li-ionos akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellas) toltésere alkalmas.

Az ASC 55 keszülk Li-ionos akkuegységek (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 cellas) toltésere alkalmas.

Az ASC 55 keszülek NiCd akkuegységek (12 V, 1,7 Ah, 10 cellas) toltésere alkumas.

Az SC 36, SC 30 keszülék Li-ionos akkuegységek (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 cellás) toltésere alkalmas.

Soha ne probáljon meg feltölteni nem tölthető elementek. Robbanásveszély!

A nem rendeltetesszeru hasznalat soran keletkezett kairokt a felhasznalo feel.

Feltétlenül tartsa be az altalánosan elfogadott balesetvedelmi szabályokat, valamint a mellekeltBiztonsagi utmutatóban foglaltakat.

3. Általános biztonságiutasítások

FIGYELMEZTETÉS - A sérulésveszély csökkentese érdekében olvassa el a nálati utmutató.

FIGYELMEZTETÉS Olvassa

el az összes biztonsági

utasístás elóirást. A bīztonsági

utasítások és előirások
betartásanak elmulasztása
elektromos áramütéshez, tüzhöz
és/vagy súlyos testi sérülsekhez
vezethet.

Kérjuk, gondosan orizzen meg\ mirden biztonsagiutasítást és\ előirást a jovóbeni hasznalat\ erdekében.

A toltokeszulek hasznalata elott figyelmesen es teljes egészében olvassa el a

mellekeltBiztonsagi es hasznalati utmutatot.Orizzemagamellekelt muszaki leirasokat,escsakezekkel egyutt adja tovabb masnak a toltokeszuleket.

4. Különleges biztonsagiutasítások

Sajat testi épsege és az
elettromos szerszám
védelme érdekében tartsa

be az adott szimbóolummal jerölt szövegrészekben foglaltakat!

Vigyázat, veszélyes
elettromos feszültseg!

A hibás litium-ion
akkuegységból enyhén
savas, éghető folyadék

folyhat ki!

Ha az akkumulátorfolyadék kifolyik és érintkezésbe kerül a bőrével, azonnal öblítse le bő vizzel. Ha az akkumulátorfolyadék a szemébe kerül, tiszta vizzel mossa ki, és haladéktalanul vesse alá magat orvosi kezelésnek!

A teljesen feltoltott akkuegységet nem szabad ujra feltölteni.

Csak beltéri használatra alkalmas.

Ovja a toltokeszuleket a nedvessegt!

Ne engedje meg, hogy gyerekek hasznaljak a keszüléket.

Mindig figyelni kell arra, hogy a gyerekek ne jatszhassanak a keszülékkel.

Tartsa távol a gyerekeket a toltókészüléktól ill. a munkaterülettól!

Tárolja a toltókészüléket gyerekekszámára nem hozzaférhétōhelyen!

Tüz vagy füst keletkezéskor
azonnal húzza ki a toltokészülék
hálozati csatlakozódugojat!

Ne dugjon semmit az
akkumulatortö keszülék
szellózonyilasaiba - elektromos
áramütés illetve rovidzárlat
veszélye!

Ne használjon meghibásodott akkuegységet!

Nagy fémporterheléses teruleteken ne töltsön fel akkuegységet AIR COOLED toltókkel.

ASC 290: Csak az eredeti Metabo
tápvezétékel használható.

5. Áttekintés

Lásd a 2. oldalon. Az abrak minded készülékre vonatkozóan pelda értéküek.

1 akkuegység (nem része a szállítási terjedelemnek)
2 csuszó érintkezǒ
3 üzemeléskijelzó
4 figyelmezteto kijelzó
5 toltesszintkijelzo
6 USB fedel
7 USB-C csatlakozó *

8 LED kijelzö (az USB-C csatlakozó feszültseg alatt) *

* modelltol fugg

6. Üzembe helyezés

Az üzembe helyezés elott ellenorizzee, hogy a szerszám tipustablaján megadott halózati festzültseg és frekvencia megfelel-e az On altal hasznalt halózat adatainak.

Azehez hasonlo, egyenaramot eloallitokeszulekek befolyasolhatjak az egyszeru hibaaramu vedokapcsolok mukodesét. Hasznaljon "F" vagy jobt tipust, max. 30 mA kioldoarammal.

A toltokeszulek üzembe helyezese elott gyozodjon meg rola, hogy a szellozonyilasok szabadok. A mas targyakhoz betartando legkisebb davolsag legalabbb 5 cm!

6.1 Önteszt

Csatlakoztassa a halózati csatlakozót.

A figyelmeztetó kijelzó (4) és az üzemeléskijelzó (3) kb. 1 masodpercre egymás után felvillannak, a beepitett ventilator kb. 5 masodpercig jr.

7. Használat

7.1 Akkuegység feltöltése

Az akkuegységet teljesen, utkozésig tolja fel a (2) csuszó erintkezore.

Az üzemeléskijelző (3) villog.

Megiegyzes; Li-ionos akkuegysegnél uy jelezheti ki a toltessintet, hogy elszor kiveszi az akkuegyseget a toltokeszulékbol, majd megnyomja az akkuegysegen levö gombot.

7.2 Fenntartó-töltés

Ha a toltes befejezodott, az akkumulatortoltokeszulek automatikusan fenntarto toltesre kapcsol at.

Az akkuegység az akkumulatortö keszülékben maradhat, és igy mindig uzemkesz.

100%

Az uzemeléskijelzö (3) folyamatosan világít.

7.3 Csak az ASC 290: USB készülék toltese

Csak oyan USB keszüléket csatlakoztasson, amely USB szabványal kompatibilis. Nem batibilis keszülékek használata hibás odéshez, anyagi károkhoz vagy sérülsekhez thet.

Nyissa fel a fedelet (6) és csatlakoztasson egy USB készüléket egy megfelelo vezétékkel az USB-C csatlakozóba (7). A készülék tollt.

AZ USB-C csatlakozó (7) feszültseg alatt (a LED kijelző (8) világít), ha nem tõlt akkuegységet.

MAGYARhu

Amennyiben egy akkuegységet es egy USB keszüléket egyidöben csatlakoztatnak, az USB toltés automatikusan elindul az akkuegység feltoltese utan.

8. Üzemzavar

8.1 A figyelmeztető kijelző (4) folyamatosan világít

Az akkuegység nem toltodik. A homerseklet tul magas vagy tul alacsony. Ha az akkuegység homséklete 0^ es 50^ koze kerul, a toltesi folyamat automatikusan elkezdódk.

ASC 290: A figyelmeztető kijelző (4) folyamatosan világít és a toltésszintkijelző (5) villog: a toltő forró, vagy az akguegység hideg, ill. forró, az akguegységet csökkentett teljesítmemnyel tolti.

8.2 A figyelmeztetó kijelzo (4) villog

• Az akkuegység meghibásodott. Az akkuegységet haladéktalanul ki kell venni a toltokészülkból.
• Az akkuegységet nem tolták fel megfeleloen a csuszó érintkezőre (2). Lásd a 7.1. fejezetet.
• ASC 290: A figyelmeztetö kijelzo (4) villog és a toltesszintkijelzo (5) kialudt: az akkuegységet nem tolti, a toltó tul forró.

9. Javitás

TöltokeszüléketCsak villamos szakember javithat!

Amennyiben a keszülek halózati
csatlakozóvezetéke megsérül, akkor azt a
sérülèsek elkerülèse érdekében a gyártóval, a
gyartó ügfélszolgálataval vagy hasonloan képzett
személlyel ki kell cserétletni.

A javitásra szoruló Metabo toltokészülékekkel kérjuk, forduljon Metabo szakkerskedöhéez. A címeket a www.metabo.com honlapon találja.

10. Környezetvédelem

Kövesse a régi gépek, csomagolások és tartozékok környezetbarat ártalmatlanitására és ujrahasznosítására vonatkozo helyi előirasokat.

A csomagolóanyagokat a jelölesuk alapjan a helyi irányelveknek megfeleloen kell a hulladékeltávolitásba vinni. További informáciokat a www.metabo.com honlapon találhat a Szerviz menüpontban.

Csak az EU tagországok esetében: soha ne dobjon elektromos kéziszerszámot a haztar-tási hulladék böze! A 2012/19/EU sz., a régi elektromos és elektronikus berendezesekról és annak nemzeti jogba való átvételerő szólo Europai Irányelvnek megfeleloen a használt elektromos

szerszámokat külön kell gyüjteni és környezetbarát
úrahasznosításba kell helyezni.

11. Muszaki adatok

Lásd a 3. oldalt.

U = az akkuegységek
feszültsegtartománya
C = az akkuegység kapacitása
Ic = töltoáram
t = töltesi idö 1)

USB = az USB-C csatlakozó feszültsege és max. toltórama

1) A peldaertekuen kivalasztott akkuegyseget toltesi ideje. Az akkuegyseg maradek kapacitasatol, valamint homersekletetol fuggoen a valos toltesi idok elterhetnek a megadottaktol.

Megengedett kornyezeti homerseklet toltes soran: 0^ - 40^

A muszaki valtoztatás joga a továbbfejlesztés érdekében fenntartva.

Il védóosztályba tartozó készülék

Valtoáram
