Toote tüüp	Juhtmeta hekipügaja
Bränd	Metabo
Mudel	AHS 36 V
Toiteallikas	Li-Ion 36 V aku (ühilduv CAS-iga)
Aku tüüp	Li-Ion, ei kuulu komplekti
Nimipinge	36 V
Lõikepikkus	Umbes 20 cm
Maksimaalne lõikevõime	Umbes 22 mm
Kaal (ilma akuta)	Umbes 3,5 kg
Lõikekiirus	Umbes 2500 lööki/min
Helirõhutase (LpA)	Umbes 85 dB(A)
Helivõimsustase (LWA)	Umbes 96 dB(A)
Vibratsioon (koguväärtus)	Umbes 2,5 m/s²
Peamised funktsioonid	Kahekordne tera, täppislõikus, ergonoomiline käepide
Ohutus	Kiirseiskamine, ülekoormuskaitse, ohutuslukk
Hooldus ja puhastus	Pärast kasutamist puhastage teri, regulaarne määrimine
Varuosad ja remonditavus	Metabo müügijärgne teenindus, varuosad saadaval saidil www.metabo.com
Üldine teave	II kaitseklassi seade

Korduma kippuvad küsimused - AHS 36 V METABO

Millist akut kasutada Metabo AHS 36 V hekipügajaga?

Metabo AHS 36 V hekipügaja kasutab CAS-iga (Cordless Alliance System) ühilduvaid Li-Ion 36 V akusid. Aku ei kuulu seadme komplekti.

Kuidas akut laadida?

Kasutage ühilduvat Metabo laadijat (nt ASC 290, ASC 145, ASC 55). Sisestage aku täielikult laadija liuguripesasse. Laadimise ajal vilgub kontrolltuli ja pärast laadimise lõppu jääb põlema.

Kas võin pärast laadimist aku laadijasse jätta?

Jah. Laadija lülitub pärast laadimist automaatselt hooldusrežiimi, aku jääb igal ajal kasutusvalmis.

Mida teha, kui laadija hoiatustuli põleb pidevalt?

See näitab, et akut ei laedita liiga kõrge või madala temperatuuri tõttu. Oodake, kuni aku temperatuur on vahemikus 0 °C kuni 50 °C. Laadimisprotsess käivitub automaatselt.

Mida teha, kui hoiatustuli vilgub?

See annab märku defektsest või valesti sisestatud akust. Eemaldage aku kohe laadijast ja kontrollige, kas see on korralikult sisse lükatud. Kui probleem püsib, võtke ühendust Metabo teenindusega.

Kuidas hekipügajat hooldada?

Puhastage terasid pärast iga kasutamist kuiva lapiga ja määrige neid regulaarselt. Hoidke seadet kuivas ja tolmu eest kaitstud kohas.

Milliseid ohutusjuhiseid tuleb järgida?

Lugege hoolikalt kasutusjuhendit. Kasutage laadijat ainult siseruumides. Hoidke lapsed eemal. Ärge laadige juba täis akut. Kui akust lekib, loputage rohke veega.

Kust leida varuosasid?

Varuosad on saadaval Metabo müügijärgse teeninduse kaudu ja veebisaidil www.metabo.com jaotises Teenindus.

Kuidas seadet kasutusea lõppedes utiliseerida?

Ärge visake seadet olmejäätmete hulka. Vastavalt Euroopa Liidu elektroonikaromude direktiivile (WEEE) viige see ringlussevõtu kogumispunkti.

Milline on Metabo AHS 36 V garantii?

Garantii on Metabo poolt ette nähtud. Lisateavet leiate veebisaidilt www.metabo.com või võtke ühendust edasimüüjaga.

KASUTUSJUHEND AHS 36 V METABO

et Alguparane kasutusjuhend 59

It Originali instrukcija 62

Iv Instrukcijas originalvaloda 65

ar 68

			ASC 290 *1)		ASC 145 *1)		ASC 55 *1)		SC 36 *1)		SC 30 *1)
AIR COOLED			✓		✓		✓		-		-
U (V)	-	C (Ah)	Ic(A)	t (min)	Ic(A)	t (min)	Ic(A)	t (min)	Ic(A)	t (min)	Ic(A)	t (min)
12,0	LiPOWER	2,0 4	30 4 30	4 30 3 40	2,6 46
12,0	LiHD	4,0 6	40 6 40	4 60 3 80	2,6 92
14,4	LiPOWER	1,5 3	30 3 30	3 30 2 45	1,5 60
14,4	LiPOWER	2,0 4	30 4 30	3 40 2 60	1,5 80
14,4	LiPOWER	4,0 8	30 8 30	3 80 2 120	1,5 160
18	LiPOWER	1,5 3	30 3 30	3 30 2 45	1,5 60
18	LiPOWER	2,0 4	30 4 30	3 40 2 60	1,5 80
18	LiPOWER	4,0 8	30 8 30	3 80 2 120	1,5 160
18	LiPOWER	5,2 8	39 8 39	3 104 2 15	6 1,5 208
18	LiHD	4,0 6	40 6 40	3 80 2 120	1,5 160
18	LiHD	5,5 1	30 8 41	3 110 2 165	1,5 220
18	LiHD	8,0 12	40 8 60	3 160 2 240	1,5 320
18	LiHD	10,0 12	50 8 75	3 200 2	300 1,5 400
18	LiHDX	4,0 8	30 8 30	3 80 2 120	1,5 160
18	LiHDX	8,0 16	30 8 60	3 160 2 240	1,5 320
36	LiPOWER	1,5 3	30 3 30	1,5 60 --	- -
36	LiPOWER	5,2 8	39 4 78	1,5 208 --	- -
36	LiHD	8,0 8	60 4 120	1,5 320 -- - -
USB			5 V / 3,0 A9 V / 2,2 A12 V / 1,7 A(max. 20 W)		-		-		-		-

*2) 2014/30/EU, 2014/35/EU, 2011/65/EU

*3) EN 60335-1:2012+A11:2014+A13:2017+A1/A14/A2:2019+A15:2021,

EN 60335-2-29:2021+A1:2021, EN IEC 63000:2018

2024-08-28, Bernd Fleischmann

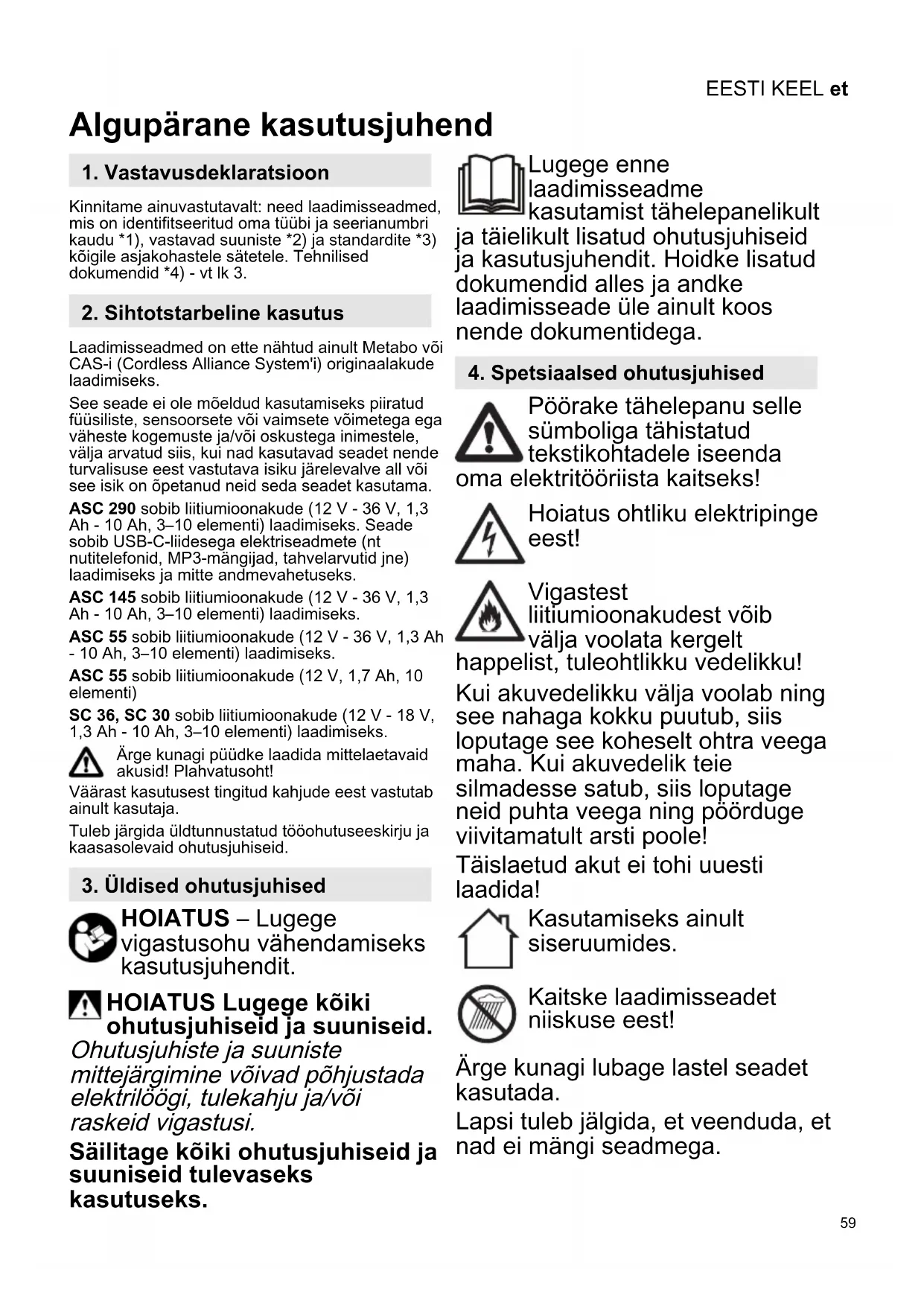

Algupärane kasutusjuhend

1. Vastavusdeklaratsoon

Kinnitame ainuvastutavalt: need laadimisseadmed, mis on identifitseeritud omatau bi ja seerianumbri kaudu *1), vastavad suniste *2) ja standardite *3) koigile asjakohastele satetele. Tehnilised dokumendid *4)- vt lk 3.

2. Siftotstarbeline kasutus

Laadimisseadmed on elle nachtud ainult Metabo voi CAS-i (Cordless Alliance System'i) originalakude laadimiseks.

See seade ei ole moeldud kasutamiseks piiratud fuusiliste, sensoorsete voi vaimsete voimetega ega vaheste kogemuste ja/voi oskustega inimstele, valja arvatud siis, kui nad kasutavad seadet nende turvalisuse eest vastutava isiku jarevalve all voi see isik on opetanud neid seda seadet kasutama.

ASC 290 sobib liitiumionakude (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 elementi) laadimiseks. Seade sobib USB-C-liidesega elektriseadmete (nt nutitelefonid, MP3-mängijad, tahvelarvutid jne) laadimiseks ja mitte andmevahetuseks.

ASC 145 sobib liitiumionakude (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 elementi) laadimiseks.

ASC 55 sobib liitiumioonakude (12 V - 36 V, 1,3 Ah - 10 Ah, 3-10 elementi) laadimiseks.

ASC 55 sobib liitiumionakude (12 V, 1,7 Ah, 10 elementi)

SC 36, SC 30 sobib liitiumioonakude (12 V - 18 V, 1,3 Ah - 10 Ah, 3-10 elementi) laadimiseks.

Arge kunagi püdke laadida mittelaetavaid akusid! Plahvatusoht!

Väärast kasutusest tingitud kahjude eest vastutab ainult kasutaja.

Tuleb järgida üldtunnustatud toöohutuseeskirju ja kaasasolevaid ohutusjuhiseid.

3. Üldised ohutusjuhised

HOIATUS - Lugege
vigastusohu vähendamiseks
kasutusjuhendit.

HOIATUS Lugege kõiki ohutusjuhiseid ja suuniseid.

Ohutusjuhiste ja suuniste mittejärgimine voivad pöhjustada elektrilögi, tulekahju ja/voi raskeid vigastusi.

Säilitage kõiki ohutusjuhiseid ja suuniseid tulevaseks kasutuseks.

Lugege enne
laadimisseadme
kasutamist tāhelepanelikult

ja täielikult lisatud ohutusjuhiseid ja kasutusjuhendit. Hoidke lisatud dokumendid alles ja andke laadimisseade üle ainult koos nende dokumentidega.

4. Spetsiaalsed ohutusjuhised

Pöörake tāhelepanu selle sumboliga tāhistatud tekstikohtadele iseendalektritööriista kaitseks!

oma elektritöörista kaitseks!

Hoiatus ohtliku elektripinge eest!

Vigastest
liitiumioonakudest voib
valja voolata kergelt

happelist, tuleohtlikku vedelikku!

Kui akuvedelikku valja voolab ning see nahaga kokku puutub, siis loputage see koheselt ohtra veega maha. Kui akuvedelik teie silmadesse satub, siis loputage neid puhta veega ning poorduge viivitamatult arsti poole!

Täislaetud akut ei tohi uuesti laadida!

Kasutamiseks ainult siseruumides.

Kaitske laadimisseadet niiskuse eest!

Arge kunagi lubage lastel seadet kasutada.

Lapsi tuleb jalgida, et veenduda, et nad ei mangi seadmega.

EESTI KEELet

Hoidke lapsed eemal laadimisseadmest voitööpiirkonnast!

Kasutage laadimisseadet nii, et see ei oleks lastele kattesaadav!

Suitsu või tulekahju tekkimisel eemaldage laadimisseade kohe elektripistikupesast!

Arge pange mingeid esemeid laadimisseadme ohustuspiludesse - elektrilooqi voi luhise oht!

Arge kasutage defektseid akusid!

Metallitolmu suure koormusega piirkondades ei tohi kasutada ÖHKJAHUTUSEGA

laadimisseadmega akusid.

ASC 290: kasutage ainult Metabo algupärast toitekaablit.

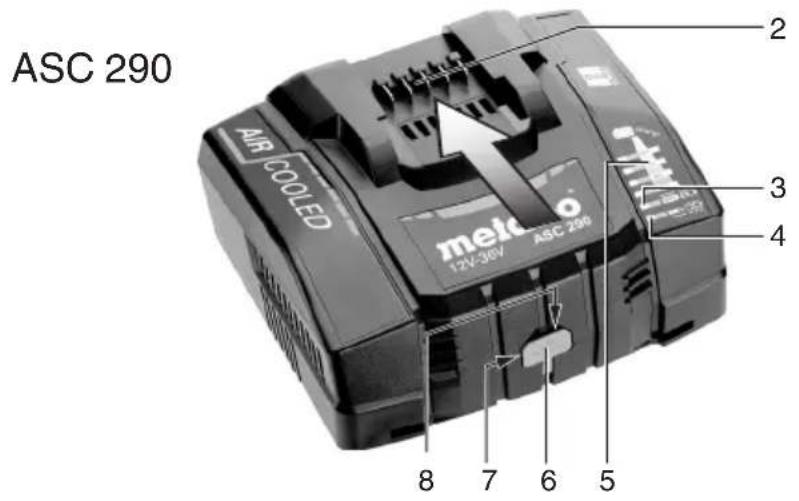

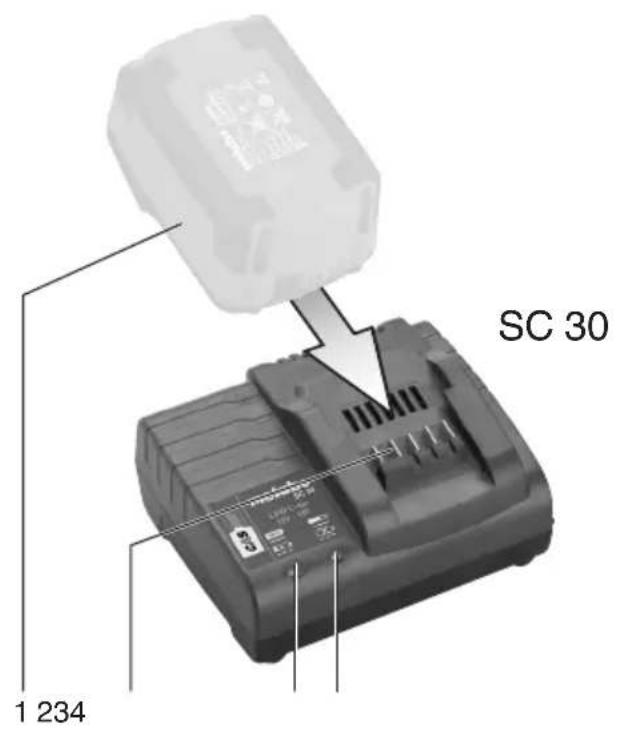

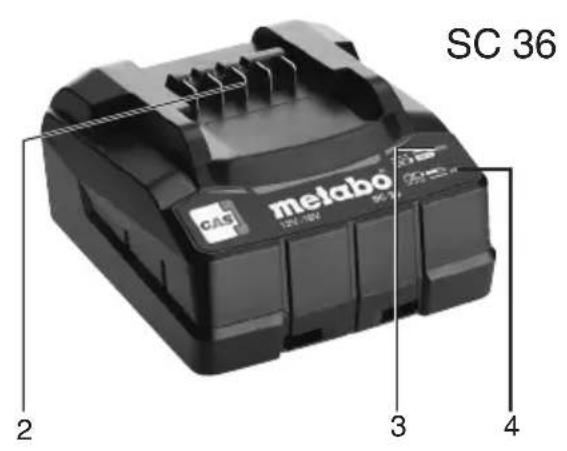

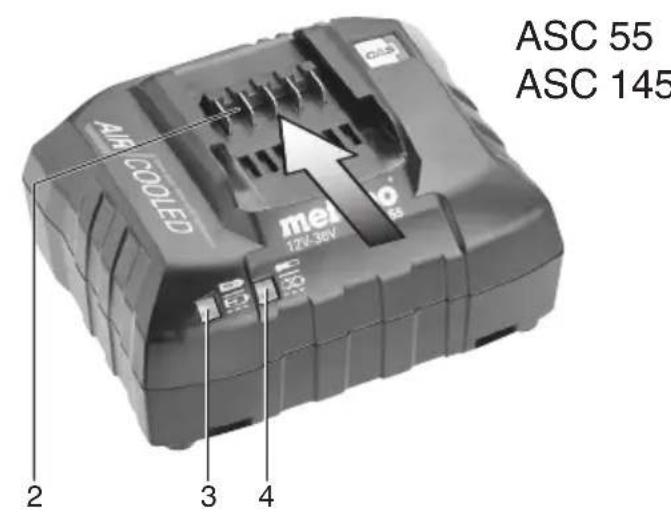

5. Ülevaade

Vaata Ik 2. Joonised kehtivad naitlikult kõigile seadmetele.

1 Aku (ei kuulu tarnekomplekti)
2 Lükandalus
3 Toonaidik
4 Hoiatusnäidik
5 Laadimistaseme näidik
6 USB-esa kate
7 USB-C Iiitmik*
8 LED-näidik (pingestatud USB-C liitmik) *

• olenevalt mudelist

6. Kasutuselevötmine

Veenduge enne kasutuselevotmist, kas tübisildil naidatud vorgupinge ja -sagedus vastavad teie vooluvorgu andmetele.

Selle seadmega sarnased alalisvoolu genereerivad seadmed vovad mojutada lihtsaid rikkevoolu-kaitseluliteid. Kasutage tuup F voiparemaid kaitseluliteid maksimaalserakendusvooluga 30mA

Veenduge enne laadimisseadme kasutuselevotmist, et seadme ohustuspilud on vabad. Minimaalne kaugus muude esemeteni 5 cm!

6.1 Enesetest

Uhendage seadme toitepistik elektripistikupessa.

Hoiatusnäidik (4) ja toönäidik (3) suttivad teineteise järel umbes 1 sekundiks; sisseehitatud ventilator toötab umbes 5 sekundiks.

7. Kasutamine

7.1 Aku laadimine

Lukake aku taelikult, st kuni piirikuni Iukandalusele (2).

Markus: Liitiumionakude puhul laadimistaseme naitamiseks tuleb aku esmalt laadimisseadmist valja votta ja seejarel vajutada akul olevat nuppu.

7.2 Säilituslaadimine

Kui laadimine on loppenud, lulitub laadimisseade automaatset umber sailituslaadimisele.

Aku vöib jäda laadimisseadmesse ja on seega kasutusvalmis.

Tönnäidik (3) põleb pidevalt.

7.3 Ainult mudelil ASC 290: USB-seadme abil laadimine

Uhendage ainult USB-seadmeid, mis ühilduvad USB-standardiga. Mitteühilduvate seadmetega kasutamise korral voib see pohjustada talitlushäireid, kahjustusi voi vigastusi.

Avage kate (6) ja ühendage USB-seade sobiva kaabliga USB-C-liitmikku (7). Seadet laetakse.

Kui akut ei laeta, varustatakse USB-C-liitmikku (7) nüd pingega (LED-näidik (8) poleb).

Kui aku ja USB-seade on ühendatud samaaegselt, algab USB-Iaadimistoiming automaatselt pärast aku laadmisprotsseni loppu.

8. Tõrge

8.1 Hoiatusnäidik (4) põleb pidevalt

Akut ei laeta. Temperatuur on liiga korge/madal. Kui aku temperatuur on vahemikus 0^ kuni 50^ , algab laadimistoiming automaatsetl.

ASC 290: Hoiatusnäidik (4) poleb pidevalt ja laadimistase me näidik (5) vilgub: laadimisseade on kuum, aku on külm voi kuum, akut laetakse vahendatud laadimisvoimsusega.

8.2 Hoiatusnäidik (4) vilgub

• Aku on defektne. Vötke aku kohe laadimisseadmest valja.
• Akut ei lukatud ðigesti (2) lükandalusele. Vt peatükki 7.1.
• ASC 290: Hoiatusnäidik (4) vilgub ja laadimistase me nädik (5) on kustunud: akut ei laeta, laadimisseade on liiga kuum.

9. Remont

Elektrööristu tohivad remontida vaid kvalitseeritud elektrikud!

Kui selle seadme toitekaabel kahjustub, peab seadme tootja voi tootja klienditeenindus voisarnane kvalifitseeritud isik selle ohu valtimiseks valja vahetama.

Remonti vajavate Metabo elektritooriistadega põrduge palun Metabo lahimasse esindusse. Aadressid leiate lehelt www.metabo.com.

10. Keskkonnakaitse

Järgige riiklikke eeskirju vanade masinate, pakendite ja tarvikute keskkonnasästlikuks kasutusest körvaldamiseks ja umbertoölemiseks.

Pakkematerjalid tuleb nende tähistuse alusel kohlike direktivide järgi jäätmekäitlusseanda. Lisatevet leiate veebisaidi www.metabo.com jaotisest „Hoodus".

Ainult EU-riikide puhul: arge visake elektritoöriistu ára koos olmeprügiga! Vastavalt Euroopa direktiivile 2012/19/EU elektri- ja

elektroonikaseadmete jaatmete kohta ning siseriiklikesse oigusaktidesse ülevötmise kohta tuleb kasutatud elektritöoriistad koguda eraldi kokku ja vöttara ringlusse keskkonnasöbralikul viisil.

11. Tehnilised andmed

Vaata Ik 3.

U = aku pingevahemikud

C = aku mahtuvus

I_C = l aadimisvool t =laadimisaeg 1

USB = USB-C-Iiitmiku pinge ja max laadimisvool

1) Naitlikustamiseks valitud aku laadimisajad. Soltuvalt aku jäakmahtuvusest ja temperatuurist vöivad tegelikud laadimisajad kalduda esitatud andmetest körvale.

Umbritseva keskkonna soovitatav temperatuur laadimisel: 0^ kuni 40^ .

Säilitame Óiguse teostada muudatus tehnilise progressi huvanguks.

Seade kaitseklassiga II

Vahelduvvool
