BEDIENUNGSANLEITUNG AHS 36 V METABO

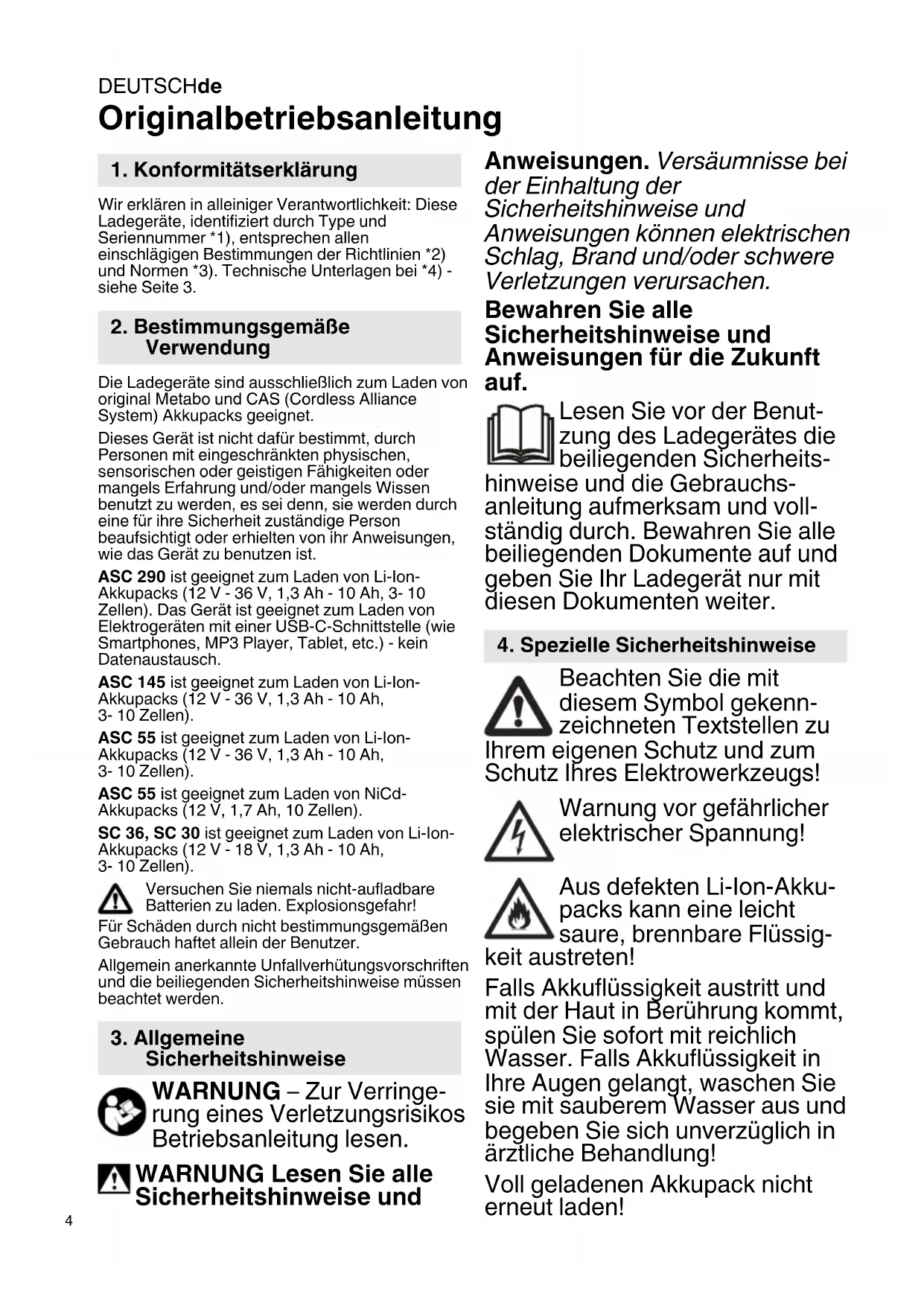

Originalbetriebsanleitung Wir erklären in alleiniger Verantwortlichkeit: Diese Ladegeräte, identifiziert durch Type und Seriennummer *1), entsprechen allen einschlägigen Bestimmungen der Richtlinien *2) und Normen *3). Technische Unterlagen bei *4) - siehe Seite 3. Die Ladegeräte sind ausschließlich zum Laden von original Metabo und CAS (Cordless Alliance System) Akkupacks geeignet. Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. ASC 290 ist geeignet zum Laden von Li-Ion- Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah, 3- 10 Zellen). Das Gerät ist geeignet zum Laden von Elektrogeräten mit einer USB-C-Schnittstelle (wie Smartphones, MP3 Player, Tablet, etc.) - kein Datenaustausch. ASC 145 ist geeignet zum Laden von Li-Ion- Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah,

ASC 55 ist geeignet zum Laden von Li-Ion- Akkupacks (12 V - 36 V, 1,3 Ah - 10 Ah,

ASC 55 ist geeignet zum Laden von NiCd- Akkupacks (12 V, 1,7 Ah, 10 Zellen). SC 36, SC 30 ist geeignet zum Laden von Li-Ion- Akkupacks (12 V - 18 V, 1,3 Ah - 10 Ah,

Versuchen Sie niemals nicht-aufladbare Batterien zu laden. Explosionsgefahr! Für Schäden durch nicht bestimmungsgemäßen Gebrauch haftet allein der Benutzer. Allgemein anerkannte Unfallverhütungsvorschriften und die beiliegenden Sicherheitshinweise müssen beachtet werden. WARNUNG – Zur Verringe- rung eines Verletzungsrisikos Betriebsanleitung lesen. WARNUNG Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Lesen Sie vor der Benut- zung des Ladegerätes die beiliegenden Sicherheits- hinweise und die Gebrauchs- anleitung aufmerksam und voll- ständig durch. Bewahren Sie alle beiliegenden Dokumente auf und geben Sie Ihr Ladegerät nur mit diesen Dokumenten weiter. Beachten Sie die mit diesem Symbol gekenn- zeichneten Textstellen zu Ihrem eigenen Schutz und zum Schutz Ihres Elektrowerkzeugs! Warnung vor gefährlicher elektrischer Spannung! Aus defekten Li-Ion-Akku- packs kann eine leicht saure, brennbare Flüssig- keit austreten! Falls Akkuflüssigkeit austritt und mit der Haut in Berührung kommt, spülen Sie sofort mit reichlich Wasser. Falls Akkuflüssigkeit in Ihre Augen gelangt, waschen Sie sie mit sauberem Wasser aus und begeben Sie sich unverzüglich in ärztliche Behandlung! Voll geladenen Akkupack nicht erneut laden!

1. Konformitätserklärung

2. Bestimmungsgemäße

4. Spezielle SicherheitshinweiseDEUTSCH de

Nur für den Gebrauch in Innenräumen. Schützen Sie Ihr Ladegerät vor Nässe! Niemals Kindern die Benutzung des Gerätes gestatten. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. Halten Sie Kinder vom Ladegerät bzw. vom Arbeitsbereich fern! Verwahren Sie Ihr Ladegerät so, dass es für Kinder unzugänglich ist! Ziehen Sie bei Rauchentwicklung oder Feuer im Ladegerät sofort den Netzstecker! Stecken Sie keine Gegenstände in die Lüftungsschlitze des Lade- gerätes - Gefahr eines elektrischen Schlags bzw. Kurzschlusses! Verwenden Sie keine defekten Akkupacks! In Bereichen mit hoher Metallstaubbelastung keine Akkupacks mit AIR COOLED- Ladegeräten laden. ASC 290: Nur die original Metabo Netzanschlussleitung verwenden. Siehe Seite 2. Die Abbildungen gelten beispielhaft für alle Geräte. 1 Akkupack (nicht im Lieferumfang enthalten) 2 Schiebesitz 3 Betriebsanzeige 4 Warnanzeige 5 Ladezustandsanzeige * 6 USB-Abdeckung * 7 USB-C-Anschluss * 8 LED-Anzeige (USB-C-Anschluss mit Spannung versorgt) *

ergleichen Sie vor Inbetriebnahme, ob die auf dem Typenschild angegebene Netzspannung und Netzfrequenz mit den Daten Ihres Stromnetzes übereinstimmen. Geräte wie dieses, die Gleichstrom erzeugen, könnten einfache Fehlerstromschutzschalter beeinflussen. Verwenden Sie Typ F oder besser, mit einem Auslösestrom von max. 30 mA. Vor Inbetriebnahme des Ladegerätes sicherstellen, dass die Lüftungsschlitze frei sind. Mindestabstand zu anderen Gegenständen min. 5 cm!

Netzstecker einstecken. Die Warnanzeige (4) und die Betriebsanzeige (3) leuchten nacheinander für ca. 1 Sekunde, der eingebaute Lüfter läuft für ca. 5 Sekunden.

Akkupack vollständig, bis zum Anschlag auf den Schiebesitz (2) aufschieben. Die Betriebsanzeige (3) blinkt. Hinweis: Um bei Li-Ion-Akkupacks den Ladezustand anzeigen zu lassen, erst Akkupack aus dem Ladegerät nehmen und dann Taste am Akkupack drücken.

7.2 Erhaltungsladung

Ist die Ladung beendet, schaltet das Ladegerät automatisch auf Erhaltungsladung um. Der Akkupack kann im Ladegerät verbleiben und ist somit immer betriebsbereit. Die Betriebsanzeige (3) leuchtet dauernd.

7.3 Nur ASC 290: USB-Gerät laden

Nur USB-Geräte anschließen, die mit dem USB-Standard kompatibel sind. Bei Benutzung mit inkompatiblen Geräten kann dies zu Fehlfunktionen, Schäden oder Verletzungen führen. Die Abdeckung (6) öffnen und ein USB-Gerät mit einem geeigneten Kabel am USB-C-Anschluss (7) einstecken. Das Gerät wird geladen. Der USB-C-Anschluss (7) wird nur mit Spannung versorgt (LED-Anzeige (8) leuchtet), wenn kein Akkupack geladen wird. Sind Akkupack und USB-Gerät gleichzeitig angeschlossen, startet der USB-Ladevorgang automatisch nach dem Ende des Akkupack- Ladevorgangs.

7. BenutzungDEUTSCHde

8.1 Warnanzeige (4) leuchtet dauernd

Akkupack wird nicht geladen. Temperatur zu hoch/ zu niedrig. Liegt die Temperatur des Akkupacks zwischen 0 °C und 50 °C, beginnt der Ladevorgang automatisch. ASC 290: Warnanzeige (4) leuchtet dauernd und Ladezustandsanzeige (5) blinkt: Ladegerät heiß, oder Akkupack kalt bzw. heiß, Akkupack wird mit reduzierter Ladeleistung geladen.

8.2 Warnanzeige (4) blinkt

• Akkupack defekt. Akkupack sofort aus dem Ladegerät entnehmen.

• Akkupack wurde nicht richtig auf den Schiebesitz (2) aufgeschoben. Siehe Kapitel 7.1. Reparaturen am Ladegerät dürfen nur durch eine Elektrofachkraft ausgeführt werden! Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden. Mit reparaturbedürftigen Metabo Ladegeräten wenden Sie sich bitte an Ihre Metabo-Vertretung. Adressen siehe www.metabo.com. Befolgen Sie nationale Vorschriften zu umweltge- rechter Entsorgung und zum Recycling ausgedienter Maschinen, Verpackungen und Zubehör. Verpackungsmaterialien müssen entsprechend Ihrer Kennzeichnung nach kommunalen Richtlinien entsorgt werden. Weitere Hinweise finden Sie auf www.metabo.com im Bereich Service. Nur für EU-Länder: Werfen Sie Elektrowerk- zeuge nicht in den Hausmüll! Gemäß Euro- päischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in natio- nales Recht müssen verbrauchte Elektrowerk- zeuge getrennt gesammelt und einer umweltge- rechten Wiederverwertung zugeführt werden. Siehe Seite 3. U = Spannungsbereiche der Akkupacks C = Akkupack-Kapazität

USB = Spannung und max. Ladestrom des USB-C-Anschlusses

Ladezeiten beispielhaft ausgewählter Akkupacks. Abhängig von der Restkapazität sowie der Temperatur des Akkupacks können die realen Ladezeiten von den Angaben abweichen. Empfohlene Umgebungstemperatur beim Laden: 0 °C bis 40 °C. Änderungen im Sinne des technischen Fortschritts vorbehalten. Gerät der Schutzklasse II ~ Wechselstrom
