ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ AHS 36 V METABO

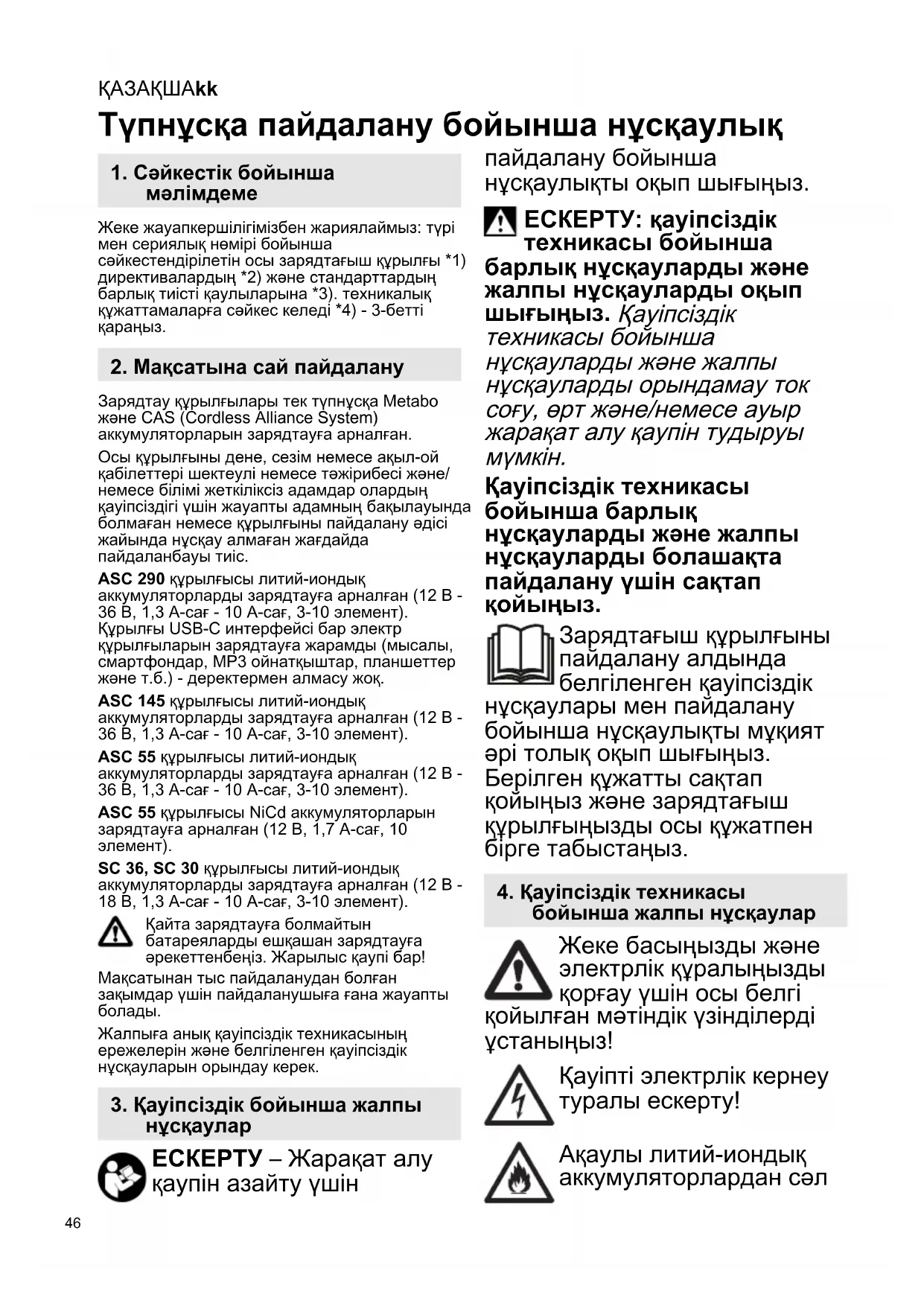

Түпнұсқа пайдалану бойынша нұсқаулық Жеке жауапкершілігімізбен жариялаймыз: түрі мен сериялық нөмірі бойынша сәйкестендірілетін осы зарядтағыш құрылғы *1) директивалардың *2) және стандарттардың барлық тиісті қаулыларына *3). техникалық құжаттамаларға сәйкес келеді *4) - 3-бетті

Зарядтау құрылғылары тек түпнұсқа Metabo және CAS (Cordless Alliance System) аккумуляторларын зарядтауға арналған. Осы құрылғыны дене, сезім немесе ақыл-ой қабілеттері шектеулі немесе тәжірибесі және/ немесе білімі жеткіліксіз адамдар олардың қауіпсіздігі үшін жауапты адамның бақылауында болмаған немесе құрылғыны пайдалану әдісі жайында нұсқау алмаған жағдайда пайдаланбауы тиіс. ASC 290 құрылғысы литий-иондық аккумуляторларды зарядтауға арналған (12 В - 36 В, 1,3 А-сағ - 10 А-сағ, 3-10 элемент). Құрылғы USB-C интерфейсі бар электр құрылғыларын зарядтауға жарамды (мысалы, смартфондар, MP3 ойнатқыштар, планшеттер және т.б.) - деректермен алмасу жоқ. ASC 145 құрылғысы литий-иондық аккумуляторларды зарядтауға арналған (12 В - 36 В, 1,3 А-сағ - 10 А-сағ, 3-10 элемент). ASC 55 құрылғысы литий-иондық аккумуляторларды зарядтауға арналған (12 В - 36 В, 1,3 А-сағ - 10 А-сағ, 3-10 элемент). ASC 55 құрылғысы NiCd аккумуляторларын зарядтауға арналған (12 В, 1,7 А-сағ, 10

SC 36, SC 30 құрылғысы литий-иондық аккумуляторларды зарядтауға арналған (12 В - 18 В, 1,3 А-сағ - 10 А-сағ, 3-10 элемент). Қайта зарядтауға болмайтын батареяларды ешқашан зарядтауға әрекеттенбеңіз. Жарылыс қаупі бар! Мақсатынан тыс пайдаланудан болған зақымдар үшін пайдаланушыға ғана жауапты

Жалпыға анық қауіпсіздік техникасының ережелерін және белгіленген қауіпсіздік нұсқауларын орындау керек. ЕСКЕРТУ – Жарақат алу қаупін азайту үшін пайдалану бойынша нұсқаулықты оқып шығыңыз. ЕСКЕРТУ: қауіпсіздік техникасы бойынша барлық нұсқауларды және жалпы нұсқауларды оқып

Қауіпсіздік техникасы бойынша нұсқауларды және жалпы нұсқауларды орындамау ток соғу, өрт және/немесе ауыр жарақат алу қаупін тудыруы

Қауіпсіздік техникасы бойынша барлық нұсқауларды және жалпы нұсқауларды болашақта пайдалану үшін сақтап

Зарядтағыш құрылғыны пайдалану алдында белгіленген қауіпсіздік нұсқаулары мен пайдалану бойынша нұсқаулықты мұқият әрі толық оқып шығыңыз. Берілген құжатты сақтап қойыңыз және зарядтағыш құрылғыңызды осы құжатпен бірге табыстаңыз. Жеке басыңызды және электрлік құралыңызды қорғау үшін осы белгі қойылған мәтіндік үзінділерді

Қауіпті электрлік кернеу туралы ескерту! Ақаулы литий-иондық аккумуляторлардан сәл

1. Сәйкестік бойынша

2. Мақсатына сай пайдалану

3. Қауіпсіздік бойынша жалпы

4. Қауіпсіздік техникасы

бойынша жалпы нұсқауларҚАЗАҚША kk

қышқылды, жанғыш сұйықтық шығуы мүмкін! Аккумулятор сұйықтығы шығып, теріге тиген жағдайда, оны дереу судың жеткілікті мөлшерімен шайып шығыңыз. Аккумулятор сұйықтығы көзге тиген жағдайда, оны таза сумен жуып шығыңыз да, дереу медициналық жәрдемге

Толық зарядталған аккумуляторды қайтадан зарядтамаңыз! Тек іште пайдалануға

Зарядтағыш құрылғыны ылғалдан қорғаңыз! Ешқашан балаларға құрылғыны пайдалануға рұқсат бермеңіз. Балалардың құрылғымен ойнамауына көз жеткізу үшін, оларды қадағалап отыру керек. Балаларды зарядтағыш құрылғыдан немесе жұмыс аймағынан алшақ ұстаңыз! Зарядтағыш құрылғыны балалар үшін қолжетімді болмайтындай етіп сақтаңыз! Зарядтағыш құрылғыда түтін немесе өрт туындаған жағдайда дереу желілік ашаны суырып

Зарядтағыш құрылғының желдету саңылауына ешқандай бөгде заттарды салмаңыз - ток соғу немесе қысқа тұйықталу

Ақаулы аккумуляторларды пайдаланбаңыз! Металл шаңының жүктемесі үлкен аймақтарда аккумуляторларды AIR COOLED зарядтағыш құрылғыларымен зарядтамаңыз. ASC 290: тек түпнұсқа Metabo қуат кабелін пайдаланыңыз. 2-бетті қараңыз. Суреттер барлық құрылғылар үшін мысал ретінде берілген. 1 Аккумулятор (жеткізілім жиынтығына

2 Жылжымалы тірек 3 Жұмыс индикаторы 4 Ескерту индикаторы 5 Заряд деңгейінің индикаторы * 6 USB қақпағы * 7 USB-C қосылымы * 8 Жарықдиод индикаторы (USB-C қосылымы кернеумен қуатталады) *

• үлгіге байланысты Қолданысқа енгізу алдында фирмалық тақтайшада көрсетілген номиналды кернеу мен номиналды жиілік ток желіңіздің деректеріне сәйкес келетіндігіне көз жеткізіңіз. Тұрақты ток шығаратын осындай құрылғылар қарапайым дифференциалды токтың автоматты ажыратқышына әсер етуі мүмкін. Ажырату тогы ең көбі 30 мА шамасындағы F немесе жоғарырақ санатты пайдаланыңыз. Зарядтағыш құрылғыны қолданысқа енгізу алдында желдету саңылауларының бос екендігіне көз жеткізіңіз. Басқа бөгде заттардан минималды арақашықтық кем дегенде 5 см

6.1 Өзіндік диагностика

Желілік ашаны салыңыз. Ескерту индикаторы (4) және жұмыс индикаторы (3) шамамен 1 секунд ішінде кезектесіп жанып тұрады, кіріктірілген желдеткіш шамамен 5 секунд ішінде жұмыс

Аккумуляторды жылжымалы тірекке (2) толықтай, тірелгенше жылжытыңыз. Жұмыс индикаторы (3) жыпылықтайды.

литий-иондық аккумулятордың заряд деңгейін тексеру үшін, алдымен аккумуляторды

6. Қолданысқа енгізу

зарядтағыш құрылғыдан шығарып, сонан соң аккумулятордағы түймені басыңыз.

7.2 Тұрақты қосымша зарядтау

Заряд аяқталған жағдайда, зарядтағыш құрылғы автоматты түрде тұрақты қосымша зарядтау режиміне ауысады. Аккумулятор зарядтағыш құрылғы ішінде қалып, әрдайым жұмысқа дайын болуы мүмкін. Жұмыс индикаторы (3) тұрақты түрде жанып

7.3 Тек ASC 290: USB құрылғысын

Тек USB стандартымен үйлесімді USB құрылғыларын қосыңыз. Үйлесімді емес құрылғылармен бірге пайдаланған жағдайда, бұл функция ақаулары, зақымдар немесе жарақат алуға әкелуі мүмкін. Қақпақты (6) ашып, USB құрылғысын тиісті кабельмен USB-C қосылымына (7) салыңыз. Құрылғы зарядталады. USB-C қосылымы (7) аккумулятор зарядталмаған жағдайда тек кернеумен қуатталады (жарықдиод индикаторы (8)

Аккумулятор мен USB құрылғысын бір уақытта қосқан кезде, USB зарядтау процесі аккумулятордың зарядтау процесі аяқталғаннан кейін автоматты түрде басталады.

8.1 Ескерту индикаторы (4) тұрақты түрде

Аккумулятор зарядталмайды. Температура тым жоғары/тым төмен. Егер аккумулятордың температурасы 0 °C және 50 °C аралығында болса, зарядтау әрекеті автоматты түрде

ASC 290: ескерту индикаторы (4) тұрақты түрде жанып тұр және заряд деңгейінің индикаторы (5) жыпылықтап тұр: зарядтағыш құрылғы қызып кетті немесе аккумулятор суып/қызып кетті, аккумулятор төмендетілген зарядтау қуатымен зарядталуда.

8.2 Ескерту индикатор (4) жыпылықтайды

• Аккумулятор ақаулы. Аккумуляторды бірден зарядтағыш құрылғыдан шығарыңыз.

• Аккумулятор жылжымалы тірекке (2) дұрыс жылжытылмаған. 7.1 бөлімін қараңыз.

• ASC 290: ескерту индикаторы (4) жыпылықтап тұр және заряд деңгейінің индикаторы (5) сөндірулі: аккумулятор зарядталмауда, зарядтағыш құрылғы қатты қызып кетті. Зарядтағыш құрылғыда жөндеу жұмыстарын тек қана электрші маман өткізуі тиіс! Осы құрылғының желілік қуат кабелі зақымдалған жағдайда, қауіпті жағдайларды болдырмау үшін, ол өндіруші немесе қызмет көрсету орталығында немесе ұқсас біліктілікке ие тұлға тарапынан ауыстырылуы тиіс. Metabo филиалына жөндеуді қажет ететін Metabo зарядтағыш құрылғысымен бірге барыңыз. Мекенжайлары www.metabo.com сайтында берілген. Пайдаланылған аспаптарды, орауыштарды және керек-жарақтарды қоршаған орта үшін қауіпсіз түрде кәдеге жарату және қайта өңдеу бойынша ұлттық ережелерді ұстаныңыз. Орауыш материалдарын таңбаламаңыз бойынша коммуналдық директиваларға сәйкес кәдеге жарату қажет. Қосымша нұсқауларды www.metabo.com веб-сайтынан «Сервис» аймағында қараңыз. Тек қана ЕО елдерінде: электрлік құралды тұрмыстық қоқысқа тастамаңыз! Электрлік және электрондық ескі құрылғылар және ұлттық заңға түрлендіру жөніндегі 2012/19/EU еуропалық директивасына сәйкес, пайдаланылған электрлік құралдар бөлек жиналып, қоршаған орта үшін қауіпсіз қайта өңдеуге жіберілуі тиіс. 3-бетті қараңыз. U = аккумулятордың кернеу диапазоны C = аккумулятордың қуаттылығы

= зарядтау тогы t = зарядтау уақыты

USB = USB қосылымының кернеуі мен максималды сыйымдылық тогы

Мысал ретінде таңдалған аккумулятордың зарядтау уақыты. Аккумулятордың қалған қуаттылығы мен температурасына байланысты шынайы зарядтау уақыты спецификациялардан өзгешеленуі мүмкін. Зарядтау кезіндегі ұсынылатын қоршаған орта температурасы: 0 °C және 40 °C аралығында. Техникалық дамуға қарай өзгеруі мүмкін. II қорғаныс класындағы құрылғы ~ Айнымалы ток

10. Қоршаған ортаны қорғау

11. Техникалық деректерКЫРГЫЗСЧА ky
